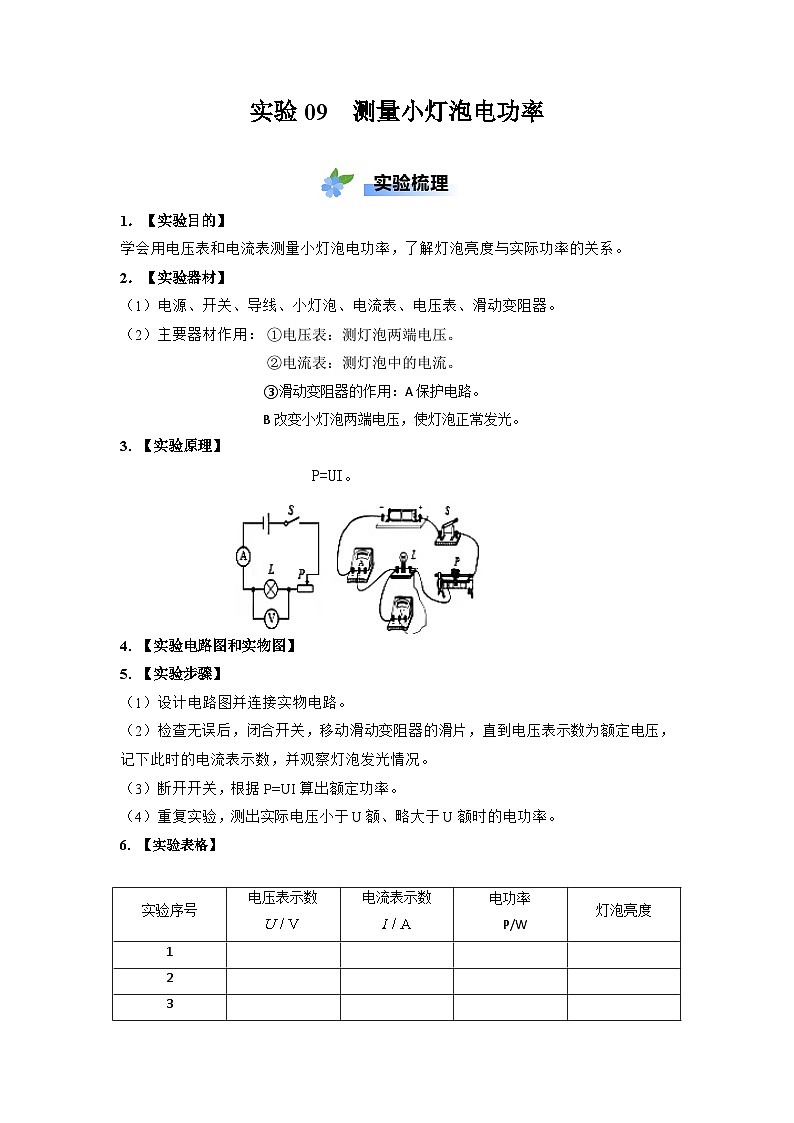

1.【实验目的】
学会用电压表和电流表测量小灯泡电功率,了解灯泡亮度与实际功率的关系。
2.【实验器材】
(1)电源、开关、导线、小灯泡、电流表、电压表、滑动变阻器。
(2)主要器材作用: ①电压表:测灯泡两端电压。
②电流表:测灯泡中的电流。
③滑动变阻器的作用:A保护电路。
B改变小灯泡两端电压,使灯泡正常发光。
【实验原理】
P=UI。
【实验电路图和实物图】
5. 【实验步骤】
(1)设计电路图并连接实物电路。
(2)检查无误后,闭合开关,移动滑动变阻器的滑片,直到电压表示数为额定电压,记下此时的电流表示数,并观察灯泡发光情况。
(3)断开开关,根据P=UI算出额定功率。
(4)重复实验,测出实际电压小于U额、略大于U额时的电功率。
6. 【实验表格】

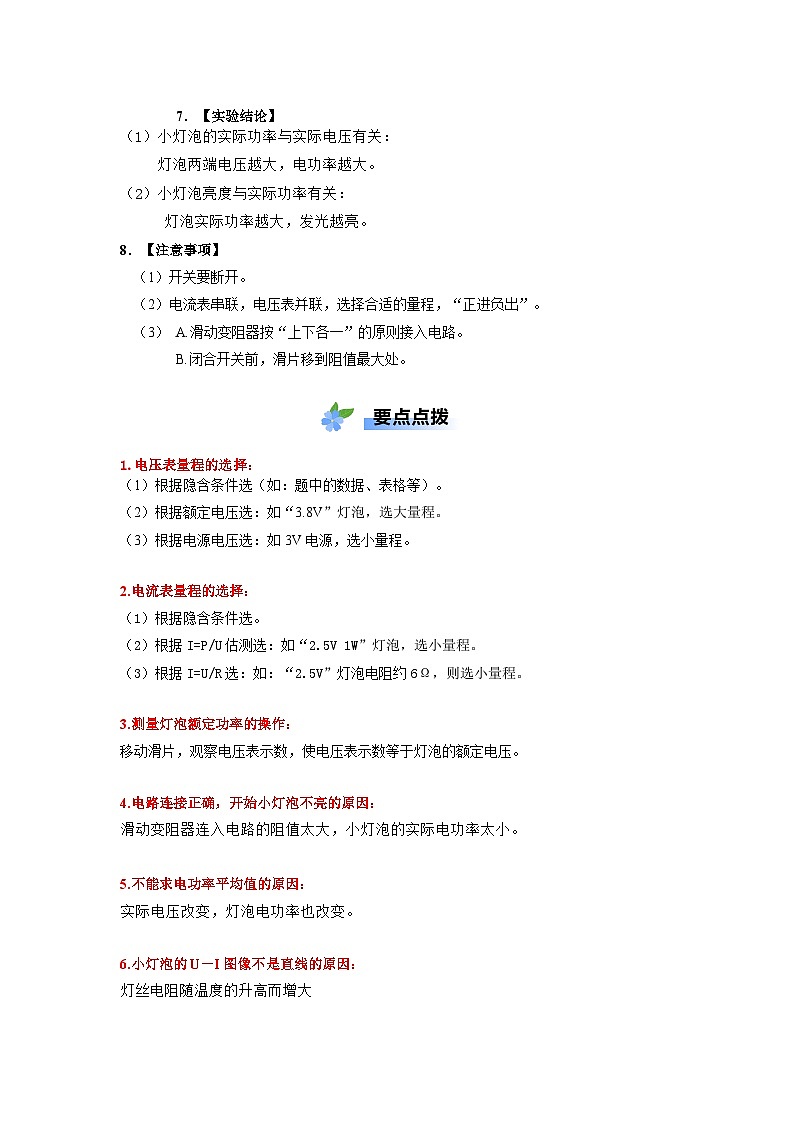

7.【实验结论】
(1)小灯泡的实际功率与实际电压有关:
灯泡两端电压越大,电功率越大。
(2)小灯泡亮度与实际功率有关:
灯泡实际功率越大,发光越亮。
8.【注意事项】
(1)开关要断开。
(2)电流表串联,电压表并联,选择合适的量程,“正进负出”。
(3) A.滑动变阻器按“上下各一”的原则接入电路。
B.闭合开关前,滑片移到阻值最大处。
1.电压表量程的选择:
(1)根据隐含条件选(如:题中的数据、表格等)。
(2)根据额定电压选:如“3.8V”灯泡,选大量程。
(3)根据电源电压选:如3V电源,选小量程。
2.电流表量程的选择:
(1)根据隐含条件选。
(2)根据I=P/U估测选:如“2.5V 1W”灯泡,选小量程。
(3)根据I=U/R选:如:“2.5V”灯泡电阻约6Ω,则选小量程。
3.测量灯泡额定功率的操作:
移动滑片,观察电压表示数,使电压表示数等于灯泡的额定电压。
4.电路连接正确,开始小灯泡不亮的原因:
滑动变阻器连入电路的阻值太大,小灯泡的实际电功率太小。
5.不能求电功率平均值的原因:
实际电压改变,灯泡电功率也改变。
6.小灯泡的U-I图像不是直线的原因:
灯丝电阻随温度的升高而增大

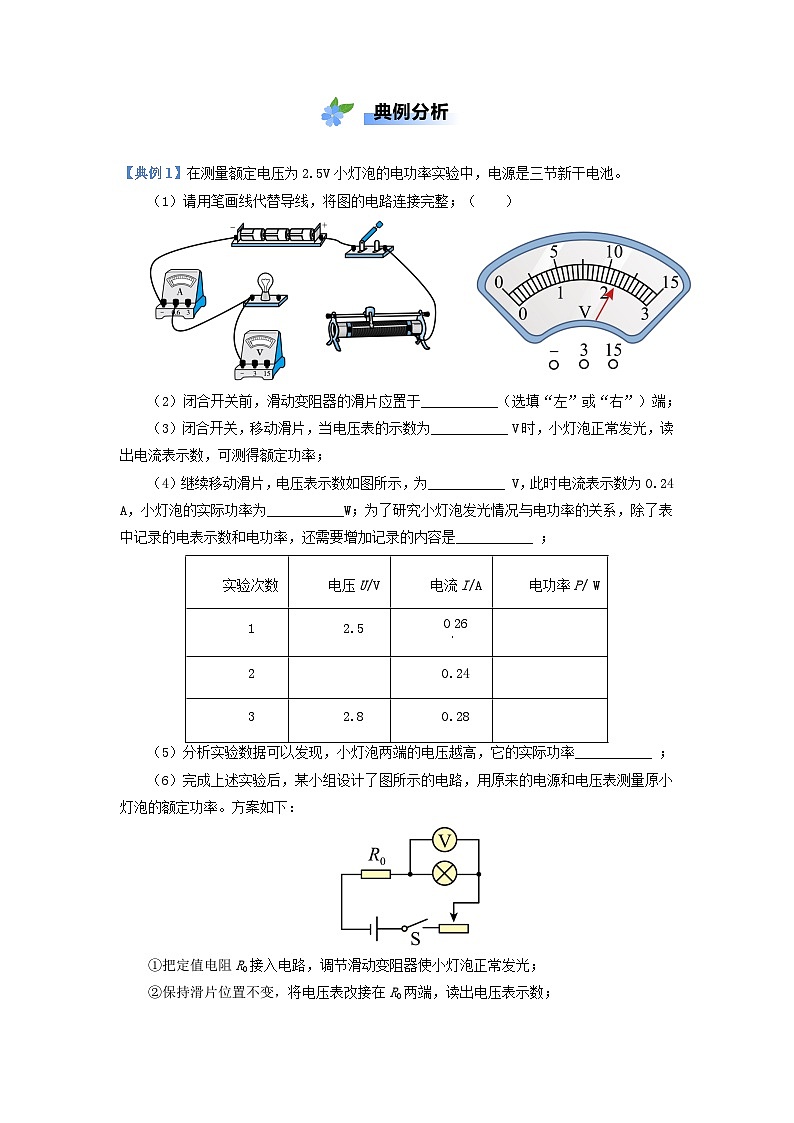

【典例1】在测量额定电压为2.5V小灯泡的电功率实验中,电源是三节新干电池。
(1)请用笔画线代替导线,将图的电路连接完整;( )
(2)闭合开关前,滑动变阻器的滑片应置于___________(选填“左”或“右”)端;
(3)闭合开关,移动滑片,当电压表的示数为___________ V时,小灯泡正常发光,读出电流表示数,可测得额定功率;
(4)继续移动滑片,电压表示数如图所示,为___________ V,此时电流表示数为0.24 A,小灯泡的实际功率为___________W;为了研究小灯泡发光情况与电功率的关系,除了表中记录的电表示数和电功率,还需要增加记录的内容是___________ ;
(5)分析实验数据可以发现,小灯泡两端的电压越高,它的实际功率___________ ;
(6)完成上述实验后,某小组设计了图所示的电路,用原来的电源和电压表测量原小灯泡的额定功率。方案如下:
①把定值电阻R0接入电路,调节滑动变阻器使小灯泡正常发光;
②保持滑片位置不变,将电压表改接在R0两端,读出电压表示数;
③算出小灯泡的额定功率。
现有阻值为5Ω、10Ω、20Ω的定值电阻,为了能测出小灯泡的额定功率,结合题中的数据分析,定值电阻R0应选___________Ω的。
【答案】①如图;②左;③2.5;④2.2;⑤ 0.528;⑥小灯泡的亮度;⑦越大;⑧5。
【解析】(1)[1]本实验是为了测量小灯泡的电功率,所以滑动变阻器使用“一上一下”的接线柱串联接入电路,电压表并联在小灯泡两端,因为小灯泡的额定电压为2.5V,所以电压表的量程选择0~3V,如图所示:
(2)[2]闭合开关前,为了保护电路,滑片应位于滑动变阻器的阻值最大处,根据电路图可知,下接线柱接在了右端,所以滑动变阻器的滑片应置于左端。
(3)[3]闭合开关,移动滑片,当电压表的示数为小灯泡的额定电压,即2.5V时,小灯泡正常发光,读出电流表示数,根据电功率公式可测得额定功率。
(4)[4]如图所示,因为电压表的量程选择的是0~3V,所以根据指针所在的位置可得,电压表的示数为2.2V。
[5]当电压表的示数为2.2V时,电流表的示数为0.24A,根据电功率公式可测得小灯泡的实际功率为
[6]因为研究的是小灯泡发光情况与电功率的关系,所以还需要增加记录的内容是:小灯泡的亮度。
(5)[7]由表格可知,小灯泡两端电压越大,通过小灯泡的电流越大,由公式可知,小灯泡的实际功率越大。
(6)[8]当小灯泡正常发光时
因为使用的还是原来的小灯泡,所以根据表格可知,小灯泡正常发光时,通过小灯泡的电流为0.26A,又因为使用的还是原来的电源,所以此时R0两端的最大电压为
根据欧姆定律可得R0的最大阻值为
故R0应选5Ω的。
【典例2】如图甲所示为测量小灯泡L功率的电路图,小灯泡L的额定电压为2.5V,电源电压恒为3V。实验中:
(1)在连接电路时,开关S应处于________状态;
(2)连接完电路后,闭合开关S,发现无论怎样移动滑动变阻器的滑片P,电流表示数始终为零,电压表示数始终为3V。假定电路中只有一处故障,则产生这一现象的原因可能是( );
A.灯泡短路 B.灯泡断路
C.滑动变阻器短路 D.滑动变阻器断路
(3)排除故障后,继续实验,当电压表示数为2.5V时,电流表示数如图乙所示,则此时流过灯泡的电流是________A,小灯泡的额定功率为________W;
(4)如果要使灯泡两端电压由2.5V调到2V,应该把滑动变阻器的滑片向________滑动(选填“左”、“右”);
(5)根据实验数据绘制出小灯泡的电流I与电压U的关系图像,如图丙所示。当电压表示数增大时,灯丝温度会发生变化,灯丝电阻将( )
A.变大 B.变小 C.不变 D.无法确定
【答案】①断开;②B;③0.24;④0.6;⑤左;⑥A。
【解析】(1)[1]为保护电路,在连接电路时,开关S应处于断开状态。
(2)[2]电流表示数始终为零,电压表示数始终为3V,说明电路出现断路。电压表与小灯泡并联,小灯泡断路,故ABD不符合题意,故C符合题意。
故选C。
(3)[3]排除故障后,继续实验,当电压表示数为2.5V时,电流表示数如图乙所示,电流表选用0~0.6A,分度值为0.02A,则此时电流表的读数为0.24A,即流过灯泡的电流是0.24A。
[4]小灯泡的额定功率为
(4)[5]由图知,灯泡与滑动变阻器串联接入电路,如果要使灯泡两端电压由2.5V调到2V,根据串联分压原理,应该把滑动变阻器的滑片向左滑动,使滑动变阻器接入电路阻值变大,分得电压变大,从而使灯泡两端电压由2.5V调到2V。
(5)[6]根据实验数据绘制出小灯泡的电流I与电压U的关系图像,如图丙所示。随灯泡两端电压的增大,通过灯泡的电流也增大,但电流增加的越来越慢,根据欧姆定律得,当电压表示数增大时,灯丝温度会发生变化,灯丝电阻将变大,故BCD不符合题意;故A符合题意。故选A。
【对点1】某同学用如图甲所示的电路测量小灯泡的电功率。实验中电源电压保持不变,小灯泡的额定电压是3.8V。
(1)图甲中有一根导线接错了,请你在这根导线上:打“×",并补画出正确的那根导线______;
(2)正确连接电路后,小灯泡正常发光时电流表示数如图乙所示,则小灯泡正常发光时的电流是______A,小灯泡的额定功率是______W;
(3)测出小灯泡额定功率后,该同学接着移动滑动变阻器的滑片,当电流表的示数为0.32A时,电压表的示数不可能是______(填标号)。
【答案】①如图;②0.3;③1.14;④AB。
【解析】(1)[1]原电路中,电流表与滑动变阻器串联后和灯泡并联,且电压表串联在电路中,这些是错误,电流表、滑动变阻器和灯泡应串联,电压表并联在灯泡两端,如图所示
(2)[2]由图乙可知,电流表的量程为0~0.6A,根据指针的位置可得,电流表的示数为0.3A。
[3]小灯泡正常发光时的电流为0.3A,因为小灯泡正常发光,所以其两端电压等于小灯泡的额定电压,即3.8V,根据功率公式P=UI可得,小灯泡的额定功率为
(3)[4]正常发光时,灯泡的电阻为
当电流表的示数为0.32A时,若电压表的示数为3.9V,则此时灯泡的电阻为
若电压表的示数为4.0V,则此时灯泡的电阻为
若电压表的示数为4.1V,则此时灯泡的电阻为
又因为灯泡的电阻随灯泡两端电压的增大而增大,所以电压为3.9V、4.0V和4.1V时,灯泡的电阻应该要大于R正,但是很明显,只有,符合条件,所以电压表的示数不可能是3.9V和4.0V。故选AB。
【对点2】某实验小组测额定电压为2.5V小灯泡的额定功率。
(1)用笔画线代替导线,将图甲中的实物电路连接完整_______(要求:根据小灯泡额定电压选择量程)。
(2)正确连接好电路,闭合开关,电流表的指针看不出偏转,而电压表的指针有明显的偏转,则电路故障可能是________(选填“电流表”、“小灯泡”或“滑动变阻器”)断路引起的。
(3)排除故障后,按正确步骤进行实验,该小组利用记录下的实验数据,绘制出了小灯泡两端电压U和通过它的电流I的关系图象如图乙,由图象可知,小灯泡的额定功率为________W。
(4)该小组的同学根据所测数据计算出小灯泡的电阻不是一个定值,通过查阅资料得知,灯丝的电阻随温度的升高而增大,随温度的降低而减小。试判断当灯丝的温度为0℃时,灯丝的电阻________0(选填“等于”或“不等于”)。
【答案】①如图;②小灯泡;③1.25;④不等于。
【解析】(1)[1]由题意可知,小灯泡的额定电压为2.5V,所以电压表的路程选择0~3V,电压表应该并联在小灯泡的两端,电压表的接线柱满足“正进负出”。电路图连接如图所示
(2)[2]正确连接好电路,闭合开关,电流表的指针看不出偏转,而电压表的指针有明显的偏转,说明了电路中出现了断路,由于电压表指针有示数,所以电流表和滑动变阻器不存在断路现象,否则电压表也将无示数,根据现象判断是与电压表并联的小灯泡出现了断路。
(3)[3]根据小灯泡两端电压U和通过它的电流I的关系图象可知,当达到小灯泡额定电压2.5V时,额定电流为0.5A,根据电功率的公式得
[4]灯丝的电阻随温度的升高而增大,随温度的降低而减小,但是电阻是由于自由电子与金属正离子碰撞而产生的,当温度降到0℃时,并不能完全抑制这种碰撞,只能减小碰撞,所以电阻不等于0。某些物质可能在很低的温度下(几K左右),电阻为0,变成超导体。
(2023重庆)在“测量小灯泡的电功率”实验中,小华准备了以下器材:电源、标有“”的小灯泡、电流表、电压表、滑动变阻器、开关、导线若干。请完成下列问题:
(1)如图甲,请用笔画线代替导线,正确连接电路______;
(2)在开关S闭合前,应将滑片P移到______端(选填“A”或“B”);
(3)闭合开关S,发现灯泡不亮,电流表有示数,电压表无示数,该电路故障可能是小灯泡______;
(4)排除故障后,闭合开关S,移动滑片P,同时眼睛要观察______表的示数,直到示数为______V时,小灯泡正常发光,记录电压表和电流表示数;
(5)继续移动滑片,让电压表示数低于,某时刻电流表示数如图乙为______A,观察灯泡亮度并记录电表示数:继续缓慢移动滑片,让电压表示数高出少许,观察灯泡亮度并记录电表示数。小华根据所有实验数据作出了小灯泡的图像,如图丙,则小灯泡额定功率为______W;
(6)根据小灯泡图像和亮度变化,还可以发现______。
【答案】(1) (2)B (3)短路 (4)电压 2.5 (5)0.2 0.75 (6)小灯泡的温度升高,其电阻变大
【解析】(1)根据实验要求可知,电压表测小灯泡两端的电压,由于小灯泡的额定电压为2.5V,则电压表选择小量程
(2)闭合开关前,为了保护电路,滑动变阻器的滑片应置于阻值最大处的B端。
(3)灯泡不亮,说明没有电流流过小灯泡,电流表有示数,说明电路是通路,电压表没有示数,说明小灯泡两端没有电压,则电路故障可能是小灯泡短路。
(4)闭合开关S,移动滑片P,要使小灯泡正常发光,则应该观察电压表的示数,使其达到小灯泡正常发光的额定电压2.5V,记录电压表和电流表示数。
(5)由于电流表的小量程接入电路,当电流表示数如图乙所示时,此时电路电流为0.2A。
根据小灯泡的图像图丙可知,当达到小灯泡的额定电压2.5V时,通过小灯泡的额定电流为0.3A,由可得,小灯泡的额定功率为
根据小灯泡图像和亮度变化可知,随着小灯泡两端的电压增大,小灯泡的温度升高,其电阻变大。
2.(2023安徽)用图1所示电路测量小灯泡的电阻和电功率,电源电压为4.5V,小灯泡L的额定电压为2.5V。滑动变阻器的规格为“50Ω 1.5A”。
(1)闭合开关前,应将滑动变阻器的滑片P移至_______(选填“a”或“b”)端;
(2)正确连接电路后,闭合开关S,调节滑动变阻器进行多次测量,部分实验数据如上表所示。第4次测量时,电流表示数如图2所示,此时小灯泡的电阻为_______Ω,电功率为_______W;
(3)由实验数据可以判断,小灯泡正常发光时的电阻可能为_______(选填“①”“②”或“③”)。
①7.60Ω ②8.93Ω ③10.60Ω
【答案】(1)b (2)10 0.9 (3)②
【解析】(1)为保护电路,连接电路时滑动变阻器滑片应置于最大阻值处,则应将滑动变阻器的滑片P移至b端。
(2)第4次测量时,电流表示数如图2所示,从图2可以看到,电流表的量程为0.6A,分度值为0.02A,指针指在刻度盘的中间,电流示数为0.3A。再从表格中得知,电压表的示数为3.0V,即小灯泡的电压为3.0V,根据欧姆定律的变换式可知,此时小灯泡的电阻为
根据电功率的公式可知,此时小灯泡的电功率为
(3)第4次测量时,小灯泡的电阻为10Ω。从表中的数据可以看到,随着灯泡电压的增大,灯泡实际功率增大,灯丝温度升高,灯丝的电阻值在增大。小灯泡正常发光时,其电压为2.5V,这电压值在第3次实验与第4实验之间,那么电阻值也应该在第3次实验与第4实验之间。第3次实验是8Ω,第4实验是10Ω,则这电阻值在8Ω与10Ω之间。
故选②。实验序号
电压表示数
电流表示数
电功率
P/W
灯泡亮度
1
2
3
实验次数
电压U/V
电流I/A
电功率P/ W
1
2.5
026
2
0.24
3
2.8
0.28
序号
U/V
I/A
R/Ω
1
1.0
0.18
5.56
2
1.5
0.22
6.82
3
2.0
0.25
8.00
4
3.0
