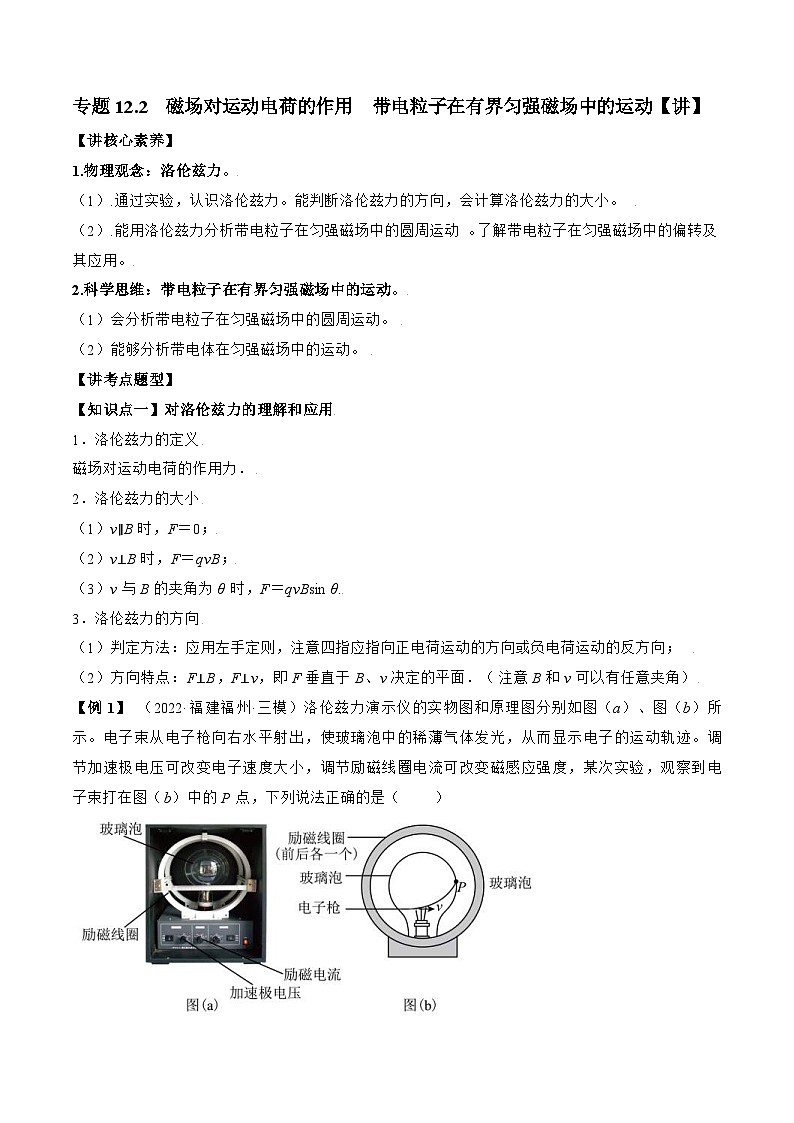

高考物理一轮复习讲义专题12.2　磁场对运动电荷的作用　带电粒子在有界匀强磁场中的运动（2份打包，原卷版+解析版）

这是一份高考物理一轮复习讲义专题12.2　磁场对运动电荷的作用　带电粒子在有界匀强磁场中的运动（2份打包，原卷版+解析版），文件包含高考物理一轮复习讲义专题122磁场对运动电荷的作用带电粒子在有界匀强磁场中的运动原卷版doc、高考物理一轮复习讲义专题122磁场对运动电荷的作用带电粒子在有界匀强磁场中的运动解析版doc等2份试卷配套教学资源，其中试卷共49页， 欢迎下载使用。

1.物理观念：洛伦兹力。
（1）.通过实验，认识洛伦兹力。能判断洛伦兹力的方向，会计算洛伦兹力的大小。
（2）.能用洛伦兹力分析带电粒子在匀强磁场中的圆周运动。了解带电粒子在匀强磁场中的偏转及其应用。
2.科学思维：带电粒子在有界匀强磁场中的运动。
（1）会分析带电粒子在匀强磁场中的圆周运动。
（2）能够分析带电体在匀强磁场中的运动。
【讲考点题型】
【知识点一】对洛伦兹力的理解和应用
1．洛伦兹力的定义
磁场对运动电荷的作用力．
2．洛伦兹力的大小
（1）v∥B时，F＝0；
（2）v⊥B时，F＝qvB；
（3）v与B的夹角为θ时，F＝qvBsin θ.
3．洛伦兹力的方向
（1）判定方法：应用左手定则，注意四指应指向正电荷运动的方向或负电荷运动的反方向；
（2）方向特点：F⊥B，F⊥v，即F垂直于B、v决定的平面．（注意B和v可以有任意夹角）
【例1】 （2022·福建福州·三模）洛伦兹力演示仪的实物图和原理图分别如图（a）、图（b）所示。电子束从电子枪向右水平射出，使玻璃泡中的稀薄气体发光，从而显示电子的运动轨迹。调节加速极电压可改变电子速度大小，调节励磁线圈电流可改变磁感应强度，某次实验，观察到电子束打在图（b）中的P点，下列说法正确的是（ ）

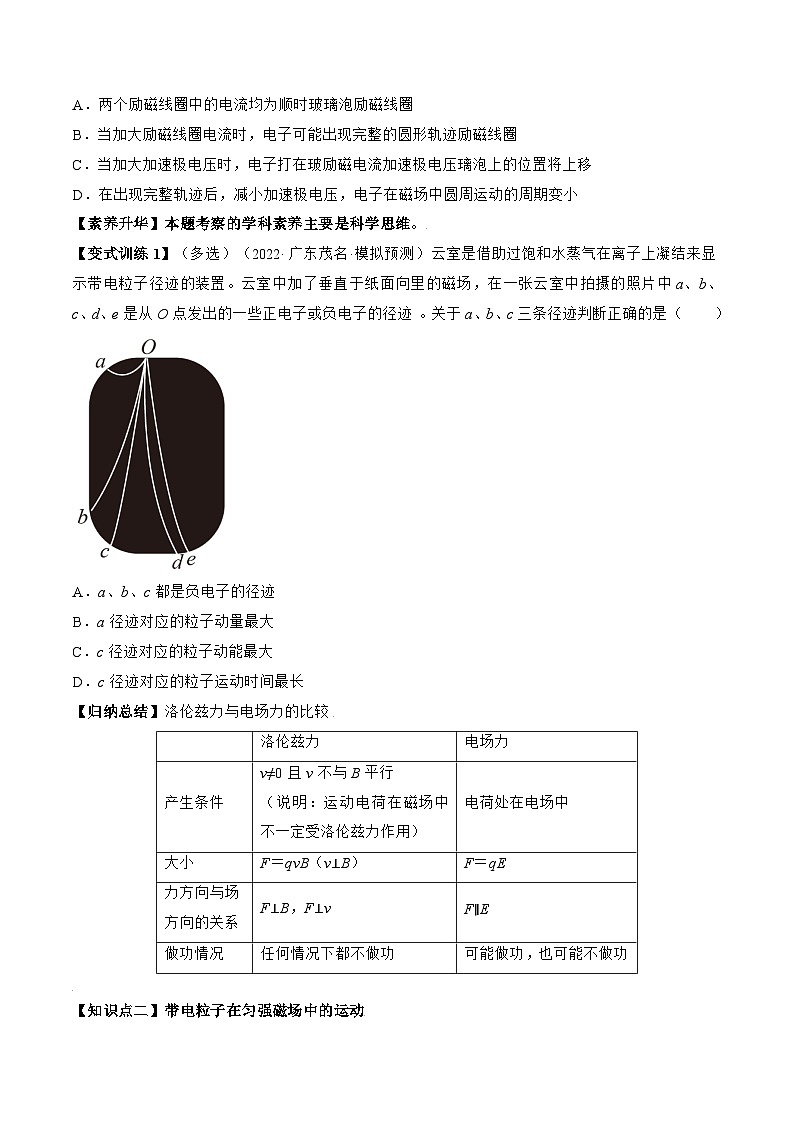

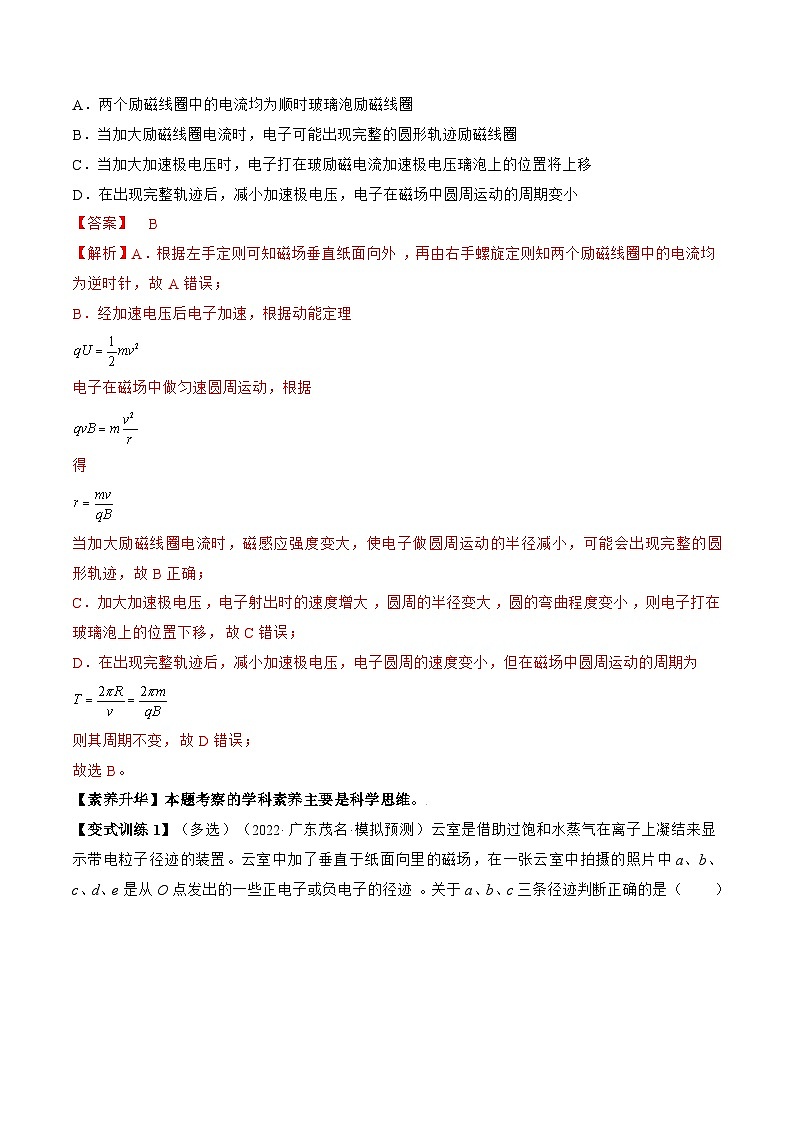

A．两个励磁线圈中的电流均为顺时玻璃泡励磁线圈
B．当加大励磁线圈电流时，电子可能出现完整的圆形轨迹励磁线圈
C．当加大加速极电压时，电子打在玻励磁电流加速极电压璃泡上的位置将上移
D．在出现完整轨迹后，减小加速极电压，电子在磁场中圆周运动的周期变小
【素养升华】本题考察的学科素养主要是科学思维。
【变式训练1】（多选）（2022·广东茂名·模拟预测）云室是借助过饱和水蒸气在离子上凝结来显示带电粒子径迹的装置。云室中加了垂直于纸面向里的磁场，在一张云室中拍摄的照片中a、b、c、d、e是从O点发出的一些正电子或负电子的径迹。关于a、b、c三条径迹判断正确的是（ ）
A．a、b、c都是负电子的径迹
B．a径迹对应的粒子动量最大
C．c径迹对应的粒子动能最大
D．c径迹对应的粒子运动时间最长
【归纳总结】洛伦兹力与电场力的比较
【知识点二】带电粒子在匀强磁场中的运动
1．在匀强磁场中，当带电粒子平行于磁场方向运动时，粒子做匀速直线运动．
2．带电粒子以速度v垂直射入磁感应强度为B的匀强磁场中，若只受洛伦兹力，则带电粒子在与磁场垂直的平面内做匀速圆周运动．
（1）洛伦兹力提供向心力：qvB＝eq \f(mv2,r).
（2）轨迹半径：r＝eq \f(mv,qB).
（3）周期：T＝eq \f(2πr,v)、T＝eq \f(2πm,qB)，可知T与运动速度和轨迹半径无关，只和粒子的比荷和磁场的磁感应强度有关．
（4）运动时间：当带电粒子转过的圆心角为θ（弧度）时，所用时间t＝eq \f(θ,2π)T.
（5）动能：Ek＝eq \f(1,2)mv2＝eq \f(p2,2m)＝eq \f((Bqr)2,2m).
【例2】（多选）（2022·湖北·高考真题）如图所示，一带电粒子以初速度v0沿x轴正方向从坐标原点О射入，并经过点P（a>0，b>0）。若上述过程仅由方向平行于y轴的匀强电场实现，粒子从О到Р运动的时间为t1，到达Р点的动能为Ek1。若上述过程仅由方向垂直于纸面的匀强磁场实现，粒子从O到Р运动的时间为t2，到达Р点的动能为Ek2。下列关系式正确的是·（ ）
A．t1 t2
C．Ek1Ek2
【素养升华】本题考察的学科素养主要是科学思维。
【变式训练2】（2022·河南·高三开学考试）如图所示，平面直角坐标系 SKIPIF 1 < 0 内，x轴上方有垂直坐标系平面向里、半径为R的圆形匀强磁场 SKIPIF 1 < 0 （大小未知），圆心为 SKIPIF 1 < 0 。x轴下方有一平行x轴的虚线MN，在其下方有磁感应强度方向垂直坐标系平面向外、大小为 SKIPIF 1 < 0 的矩形匀强磁场，磁场上边界与MN重合。在MN与x轴之间有平行与y轴、场强大小为 SKIPIF 1 < 0 的匀强电场（图中未画出），且MN与x轴相距 SKIPIF 1 < 0 （大小未知）。现有两相同带电粒子a、b以平行x轴的速度 SKIPIF 1 < 0 分别正对 SKIPIF 1 < 0 点、A点 SKIPIF 1 < 0 射入圆形磁场，经偏转后都经过坐标原点O进入x轴下方电场。已知粒子质量为m、电荷量大小为q，不计粒子重力及粒子间的相互作用力。
（1）求磁感应强度 SKIPIF 1 < 0 的大小；
（2）若电场沿y轴负方向，欲使带电粒子a不能到达MN，求 SKIPIF 1 < 0 的最小值；
（3）若电场沿y轴正方向， SKIPIF 1 < 0 ，欲使带电粒子b能到达x轴上且距原点O距离最远，求矩形磁场区域的最小面积。
【方法总结】
1、求解带电粒子运动时间的一般思路
2、确定周期和运动时间的方法
粒子在磁场中运动一周的时间T＝eq \f(2πm,qB)，
当粒子运动的圆弧所对应的圆心角为θ时，其运动时间t＝eq \f(θ,2π)T＝eq \f(mθ,qB)；
若知道弧长l，则可由t＝eq \f(l,v)＝eq \f(l,2πR)T计算出时间．
【知识点三】带电粒子在有界匀强磁场中的圆周运动
类型1 直线边界磁场
直线边界，粒子进出磁场具有对称性（如图所示）
图a中粒子在磁场中运动的时间t＝eq \f(T,2)＝eq \f(πm,qB)
图b中粒子在磁场中运动的时间
t＝（1－eq \f(θ,π)）T＝（1－eq \f(θ,π)）eq \f(2πm,qB)＝eq \f(2m（π－θ）,qB)
图c中粒子在磁场中运动的时间t＝eq \f(θ,π)T＝eq \f(2θm,qB)
【例3】（2022·河南省驻马店高级中学高三开学考试）如图所示，在x轴上方存在垂直于纸面向里的匀强磁场，磁感应强度为B，在xOy平面内，从原点O处沿与x轴正方向成θ角（0＜θ＜π）以速率v发射一个带正电的粒子（重力不计）。则下列说法正确的是（ ）
A．若θ一定，v越大，则粒子在磁场中运动的时间越短
B．若θ一定，v越大，则粒子在磁场中运动的角速度越大
C．若v一定，θ越大，则粒子在磁场中运动的时间越短
D．若v一定，θ越大，则粒子在离开磁场的位置距O点越远
【素养升华】本题考察的学科素养主要是科学思维。
【变式训练3】（2022·山西·高三开学考试）如图所示，坐标系 SKIPIF 1 < 0 第Ⅰ、Ⅳ象限内存在方向垂直于纸面向里的匀强磁场，第Ⅱ、Ⅲ象限内存在电场强度的大小为E，方向沿y轴负方向的匀强电场。一带正电的离子从x轴上的P点处以初速度 SKIPIF 1 < 0 沿x轴正方向开始运动，离子第一次到达y轴时，速度方向与y轴负方向的夹角为30°。离子通过磁场后再次返回电场中又能回到P点。已知P点的坐标为 SKIPIF 1 < 0 ，不计离子的重力。求：
（1）离子的比荷和离子第一次通过y轴时的位置坐标；
（2）离子两次通过y轴的两点间的距离；
（3）磁场的磁感应强度的大小。
【模型提炼】带电粒子在单直线边界型磁场中的运动当粒子源在磁场中，且可以向纸面内各个方向以相同速率发射同种带电粒子时：
类型2 平行边界磁场
带电粒子在双直线边界型磁场中的运动
当粒子源在一条边界上向纸面内各个方向以相同速率发射同种带电粒子时：
【例4】（多选）（2022·湖北·高考真题）在如图所示的平面内，分界线SP将宽度为L的矩形区域分成两部分，一部分充满方向垂直于纸面向外的匀强磁场，另一部分充满方向垂直于纸面向里的匀强磁场，磁感应强度大小均为B，SP与磁场左右边界垂直。离子源从S处射入速度大小不同的正离子，离子入射方向与磁场方向垂直且与SP成30°角。已知离子比荷为k，不计重力。若离子从Р点射出，设出射方向与入射方向的夹角为θ，则离子的入射速度和对应θ角的可能组合为（ ）
A． SKIPIF 1 < 0 kBL，0°B． SKIPIF 1 < 0 kBL，0°C．kBL，60°D．2kBL，60°
【素养升华】本题考察的学科素养主要是科学思维。
【变式训练4】（2022·河北·石家庄二中模拟预测）如图所示，厚度不计的光滑绝缘板 SKIPIF 1 < 0 、 SKIPIF 1 < 0 间距为 SKIPIF 1 < 0 ，板长为 SKIPIF 1 < 0 ，板间有垂直纸面向里的匀强磁场，磁感应强度大小 SKIPIF 1 < 0 。两板的上边界连线 SKIPIF 1 < 0 及其上方和下边界连线 SKIPIF 1 < 0 及其下方的空间都存在垂直于纸面向里的匀强磁场，磁感应强度大小为 SKIPIF 1 < 0 。一个质量为 SKIPIF 1 < 0 的带电的粒子，电量为 SKIPIF 1 < 0 ，从 SKIPIF 1 < 0 的中点S与板成 SKIPIF 1 < 0 角垂直于磁场射入板间，在磁场作用下经 SKIPIF 1 < 0 点垂直于 SKIPIF 1 < 0 边界并恰好能无碰撞地射入上部磁场区域，轨迹如图所示，不计粒子重力。
（1）求粒子从S点射入板间的速度 SKIPIF 1 < 0 的大小；
（2）若该粒子射入上部磁场区后，又恰好能从 SKIPIF 1 < 0 点无碰撞地返回板间磁场，运动过程中与绝缘板相碰时无能量损失且遵循反射定律，经过一段时间后该粒子能再回到S点（回到S点的运动过程中与板只碰撞一次），求粒子从S点出发到再回到S点的时间；
（3）若其他条件均不变， SKIPIF 1 < 0 板不动，将 SKIPIF 1 < 0 板从原位置起向右平移，且保证 SKIPIF 1 < 0 区域内始终存在垂直纸面向里的匀强磁场 SKIPIF 1 < 0 ，若仍需让粒子回到S点（回到S点的运动过程中仍然与板只碰撞一次），则 SKIPIF 1 < 0 到 SKIPIF 1 < 0 的垂直距离 SKIPIF 1 < 0 应满足什么关系？（用 SKIPIF 1 < 0 来表示 SKIPIF 1 < 0 ）
【模型提炼】带电粒子在平行边界磁场中运动时的半径R与平行边界距离d之间的关系如图所示。
类型3 圆形边界磁场
带电粒子在圆形有界磁场区域中的运动
所加磁场为圆形有界区域，让带电粒子沿半径方向射入，带电粒子在磁场中的运动有下列特点：
速率小的带电粒子在磁场中的轨迹短，对应的圆心角大，运动的时间长．
不同速率的带电粒子在磁场中运动的时间t应满足：0射入磁场的速度方向与所在半径间夹角等于射出磁场的速度方向与所在半径间的夹角．
【例5】（多选）（2022·辽宁·高考真题）粒子物理研究中使用的一种球状探测装置横截面的简化模型如图所示。内圆区域有垂直纸面向里的匀强磁场，外圆是探测器。两个粒子先后从P点沿径向射入磁场，粒子1沿直线通过磁场区域后打在探测器上的M点。粒子2经磁场偏转后打在探测器上的N点。装置内部为真空状态，忽略粒子重力及粒子间相互作用力。下列说法正确的是（ ）
A．粒子1可能为中子
B．粒子2可能为电子
C．若增大磁感应强度，粒子1可能打在探测器上的Q点
D．若增大粒子入射速度，粒子2可能打在探测器上的Q点
【素养升华】本题考察的学科素养主要是科学思维。
【变式训练5】（2022·四川·树德中学模拟预测）如图所示，半径为R的圆形区域内有垂直于纸面向外的匀强磁场，大量比荷为 SKIPIF 1 < 0 、速度大小范围为 SKIPIF 1 < 0 的粒子从PM和QK间平行于PM射入圆形磁场区域，PM与圆心O在同一直线上，PM和QK间距离为0.5R，已知从M点射入的速度为 SKIPIF 1 < 0 的粒子刚好从N点射出圆形磁场区域，N点在O点正下方，不计粒子重力以及粒子间的相互作用。求：
（1）圆形区域磁场的磁感应强度B及带电粒子电性；
（2）圆形区域内有粒子经过的面积；
（3）挡板CN、ND下方有磁感应强度为2B、方向垂直于纸面向里的匀强磁场，ND=R，直线CD与圆形区域相切于N点，到达N点的粒子均能从板上小孔进入下方磁场，挡板ND绕N点在纸面内顺时针旋转，ND板下表面上有粒子打到的区域长度l与板旋转角度α（0°≤α<90°）之间的函数关系式。
【模型提炼】沿径向射入圆形磁场的粒子必沿径向射出，运动具有对称性（如图所示）
粒子做圆周运动的半径r＝eq \f(R,tan θ)
粒子在磁场中运动的时间t＝eq \f(θ,π)T＝eq \f(2θm,qB)，θ＋α＝90°
类型4 三角形或四边形边界磁场
【例6】 （2022·广东广州·模拟预测）如图所示，三角形ABC内有一磁感应强度为B、方向垂直于纸面向外的有界匀强磁场，且∠B=30°，∠C=90°，BC=L。BC中点有一离子源S，能均匀地向三角形内的各个方向发射大量速率相等的同种离子，离子质量为m、电荷量为+q。若有离子刚好从C点沿AC方向射出，求：
（1）离子的发射速率v；
（2）从AB边射出的粒子占全部粒子的占比；
（3）从AB边射出的离子在磁场中运动的最短时间tmin。
【素养升华】本题考察的学科素养主要是科学思维。
【变式训练6】（2022·北京大兴精华学校三模）如图，一束电子以不同的速率从O点垂直于磁场方向、沿图中方向射入长方形区域内的匀强磁场后，分别从a、b、c、d四点射出磁场，比较它们在磁场中的运动时间 SKIPIF 1 < 0 、 SKIPIF 1 < 0 、 SKIPIF 1 < 0 、 SKIPIF 1 < 0 ，其大小关系是（ ）
A． SKIPIF 1 < 0 B． SKIPIF 1 < 0
C． SKIPIF 1 < 0 D． SKIPIF 1 < 0
【方法总结】带电粒子在矩形边界磁场中的运动规律
（1）圆心在磁场边界上
①速度较小时，粒子做半圆运动后从原边界飞出；
②速度在某一范围内时可能从左侧面边界飞出：
③速度较大时做部分圆周运动从对面边界飞出．
（2）圆心不在边界上也不在与边界垂直的直线上
①速度较小时，粒子做部分圆周运动后从原边界飞出；
②速度在某一范围内可能从上侧面边界飞出；
③速度较大时，粒子做部分圆周运动可能从右侧面边界飞出；
④速度更大时，粒子做部分圆周运动可能从下侧面边界飞出．
【知识点四】带电粒子在磁场中运动的临界和多解问题
1．多解的几种情况
（1）带电粒子电性不确定形成多解：受洛伦兹力作用的带电粒子，可能带正电，也可能带负电，在相同的初速度条件下，正、负粒子在磁场中运动的轨迹不同而形成多解．
（2）磁场方向不确定形成多解：带电粒子垂直进入方向不确定的匀强磁场时，其偏转方向不同而形成多解．
（3）运动的往复性形成多解：带电粒子在交变的磁场中运动时，运动往往具有周期性而形成多解．
（4）临界条件不唯一形成多解：带电粒子在有界磁场中运动时，因轨道半径不同而形成多解．
2．临界极值问题
（1）刚好穿出磁场边界的条件是带电粒子在磁场中运动的轨迹与边界相切．
（2）当速度v一定时，弧长越长，圆心角越大，则该带电粒子（不计重力）在有界磁场中运动的时间越长．
（3）一带电粒子（不计重力）在有界磁场中运动，当其速率v变化时，圆心角越大，运动时间越长．
[磁场方向不确定引起的多解]
【例7】（2022·宁夏六盘山高级中学模拟预测）如图所示，长为4L的绝缘挡板cd沿竖直方向固定，c端下方L处的b点静止一带电荷量为-q（q>0）的粒子乙，质量为m的不带电粒子甲由a点以一定的初速度向右运动，粒子甲的初动能为E，经过一段时间粒子甲、乙发生碰撞，碰后两粒子结合为一体，碰后结合体的总动能为 SKIPIF 1 < 0 ，整个空间存在垂直纸面向外的匀强磁场（图中未画出），d、e两点在同一水平线上且de=L，忽略粒子的重力， SKIPIF 1 < 0 。
（1）求粒子乙的质量；
（2）欲使结合体打在绝缘板上，求磁感应强度的取值范围；
（3）若结合体与绝缘挡板发生两次无能量、无电荷量损失的碰撞后经过e点，求结合体的轨迹半径大于L时磁感应强度的大小及结合体到达e点时在磁场中运动的时间。
【素养升华】本题考察的学科素养主要是科学思维。
【变式训练7】（2022·广东·华南师大附中三模）如图所示，一对栅极板（由金属细丝组成的筛网状电极）水平放置，它长为 SKIPIF 1 < 0 的部分位于矩形区域CDEF·中的华轴线附近，矩形区域长为L，宽为 SKIPIF 1 < 0 ；极板与可调电源相连。在极板外的CDEF其他区域内存在方向垂直向里、磁感应强度为B的匀强磁场。某时刻，将质量为m，电荷量为-q（q>0）的粒子从栅极板下板靠近CF边界处静止释放（图中未画出）。若忽略粒子所受的重力及栅极板的电场边缘效应，在计算中忽略栅极板间的距离和粒子在其中的运动时间，问：
（1）若粒子一次加速后就能离开磁场区域，求电场电压的U的最小值；
（2）若粒子第一次加速后，在磁场中运动的半径为 SKIPIF 1 < 0 ；求粒子从释放至第一次到达上边界CD所用的总时间t；
（3）若粒子能到达右边界DE，且在磁场中运动的总时间小于 SKIPIF 1 < 0 ， 试讨论电压U的取值范围。
【方法总结】解决带电粒子的临界问题的技巧方法
1.数学方法和物理方法的结合：如利用“矢量图”“边界条件”等求临界值，利用“三角函数”“不等式的性质”“二次方程的判别式”等求极值。
2.临界问题的一般解题流程
3．从关键词找突破口：许多临界问题，题干中常用“恰好”、“最大”、“至少”、“不相撞”、“不脱离”等词语对临界状态给以暗示，审题时，一定要抓住这些特定的词语挖掘其隐藏的规律，找出临界条件。
洛伦兹力
电场力
产生条件
v≠0且v不与B平行
（说明：运动电荷在磁场中不一定受洛伦兹力作用）
电荷处在电场中
大小
F＝qvB（v⊥B）
F＝qE
力方向与场
方向的关系
F⊥B，F⊥v
F∥E
做功情况
任何情况下都不做功
可能做功，也可能不做功
基本思路
图例
说明
圆心的确定
①与速度方向垂直的直线过圆心
②弦的垂直平分线过圆心
③轨迹圆弧与边界切点的法线过圆心
P、M点速度垂线交点
P点速度垂线与弦的垂直平分线交点
某点的速度垂线与切点法线的交点
半径的确定
利用平面几何知识求半径
常用解三角形法：例：（左图）
R＝eq \f(L,sin θ)或由R2＝L2＋（R－d）2求得R＝eq \f(L2＋d2,2d)
运动时间的确定
利用轨迹对应圆心角θ或轨迹长度L求时间
①t＝eq \f(θ,2π)T
②t＝eq \f(L,v)
速度的偏转角φ等于AB所对的圆心角θ
（2）偏转角φ与弦切角α的关系：
φ＜180°时，φ＝2α；φ＞180°时，φ＝360°－2α
类型
分析
图例
带电粒子电性不确定
受洛伦兹力作用的带电粒子，可能带正电荷，也可能带负电荷，在相同的初速度下，正、负粒子在磁场中运动轨迹不同，形成多解
如图，带电粒子以速度v垂直进入匀强磁场，如带正电，其轨迹为a；如带负电，其轨迹为b
磁场方向不确定
只知道磁感应强度大小，而未具体指出磁感应强度方向，此时必须要考虑磁感应强度方向不确定而形成多解
如图，带正电粒子以速度v垂直进入匀强磁场，若B垂直纸面向里，其轨迹为a，若B垂直纸面向外，其轨迹为b
临界状态不唯一
带电粒子在洛伦兹力作用下飞越有界磁场时，由于粒子运动轨迹是圆弧状，因此，它可能穿过磁场飞出，也可能转过180°从入射界面一侧反向飞出，于是形成多解
运动具有周期性
带电粒子在部分是电场、部分是磁场空间运动时，运动往往具有周期性，因而形成多解
