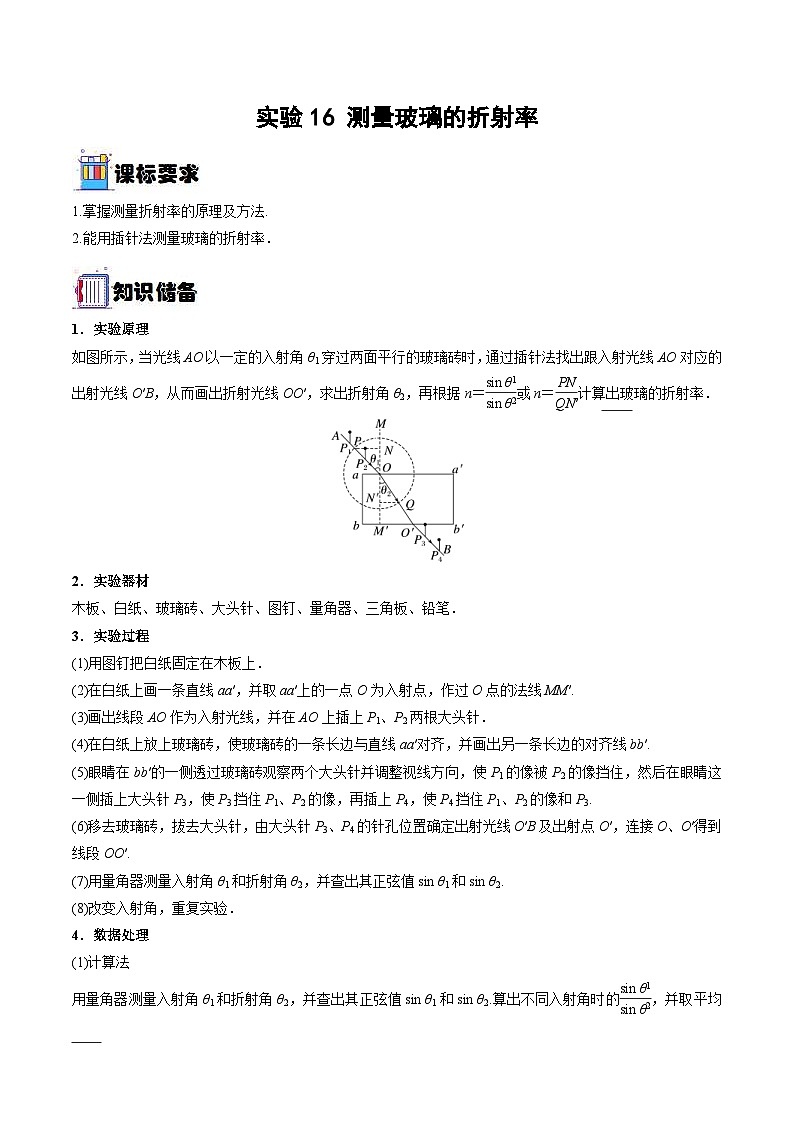

新高考物理一轮复习重难点练习实验16 测量玻璃的折射率（2份打包，原卷版+解析版）

这是一份新高考物理一轮复习重难点练习实验16 测量玻璃的折射率（2份打包，原卷版+解析版），文件包含新高考物理一轮复习重难点练习实验16测量玻璃的折射率原卷版doc、新高考物理一轮复习重难点练习实验16测量玻璃的折射率解析版doc等2份试卷配套教学资源，其中试卷共20页， 欢迎下载使用。

1.掌握测量折射率的原理及方法.
2.能用插针法测量玻璃的折射率．
1．实验原理
如图所示，当光线AO以一定的入射角θ1穿过两面平行的玻璃砖时，通过插针法找出跟入射光线AO对应的出射光线O′B，从而画出折射光线OO′，求出折射角θ2，再根据n＝eq \f(sin θ1,sin θ2)或n＝eq \f(PN,QN′)计算出玻璃的折射率．
2．实验器材
木板、白纸、玻璃砖、大头针、图钉、量角器、三角板、铅笔．
3．实验过程
(1)用图钉把白纸固定在木板上．
(2)在白纸上画一条直线aa′，并取aa′上的一点O为入射点，作过O点的法线MM′.
(3)画出线段AO作为入射光线，并在AO上插上P1、P2两根大头针．
(4)在白纸上放上玻璃砖，使玻璃砖的一条长边与直线aa′对齐，并画出另一条长边的对齐线bb′.
(5)眼睛在bb′的一侧透过玻璃砖观察两个大头针并调整视线方向，使P1的像被P2的像挡住，然后在眼睛这一侧插上大头针P3，使P3挡住P1、P2的像，再插上P4，使P4挡住P1、P2的像和P3.
(6)移去玻璃砖，拔去大头针，由大头针P3、P4的针孔位置确定出射光线O′B及出射点O′，连接O、O′得到线段OO′.
(7)用量角器测量入射角θ1和折射角θ2，并查出其正弦值sin θ1和sin θ2.
(8)改变入射角，重复实验．
4．数据处理
(1)计算法
用量角器测量入射角θ1和折射角θ2，并查出其正弦值sin θ1和sin θ2.算出不同入射角时的eq \f(sin θ1,sin θ2)，并取平均值．

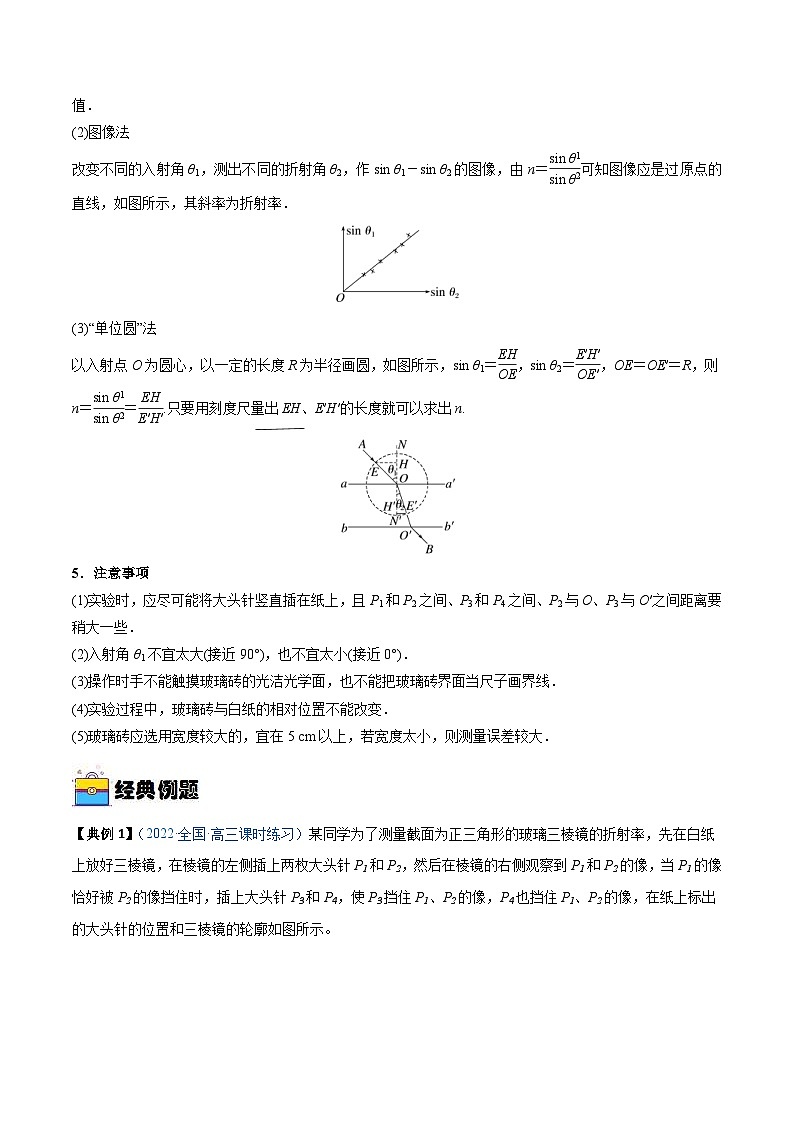

(2)图像法
改变不同的入射角θ1，测出不同的折射角θ2，作sin θ1－sin θ2的图像，由n＝eq \f(sin θ1,sin θ2)可知图像应是过原点的直线，如图所示，其斜率为折射率．
(3)“单位圆”法
以入射点O为圆心，以一定的长度R为半径画圆，如图所示，sin θ1＝eq \f(EH,OE)，sin θ2＝eq \f(E′H′,OE′)，OE＝OE′＝R，则n＝eq \f(sin θ1,sin θ2)＝eq \f(EH,E′H′).只要用刻度尺量出EH、E′H′的长度就可以求出n.
5．注意事项
(1)实验时，应尽可能将大头针竖直插在纸上，且P1和P2之间、P3和P4之间、P2与O、P3与O′之间距离要稍大一些．
(2)入射角θ1不宜太大(接近90°)，也不宜太小(接近0°)．
(3)操作时手不能触摸玻璃砖的光洁光学面，也不能把玻璃砖界面当尺子画界线．
(4)实验过程中，玻璃砖与白纸的相对位置不能改变．
(5)玻璃砖应选用宽度较大的，宜在5 cm以上，若宽度太小，则测量误差较大．

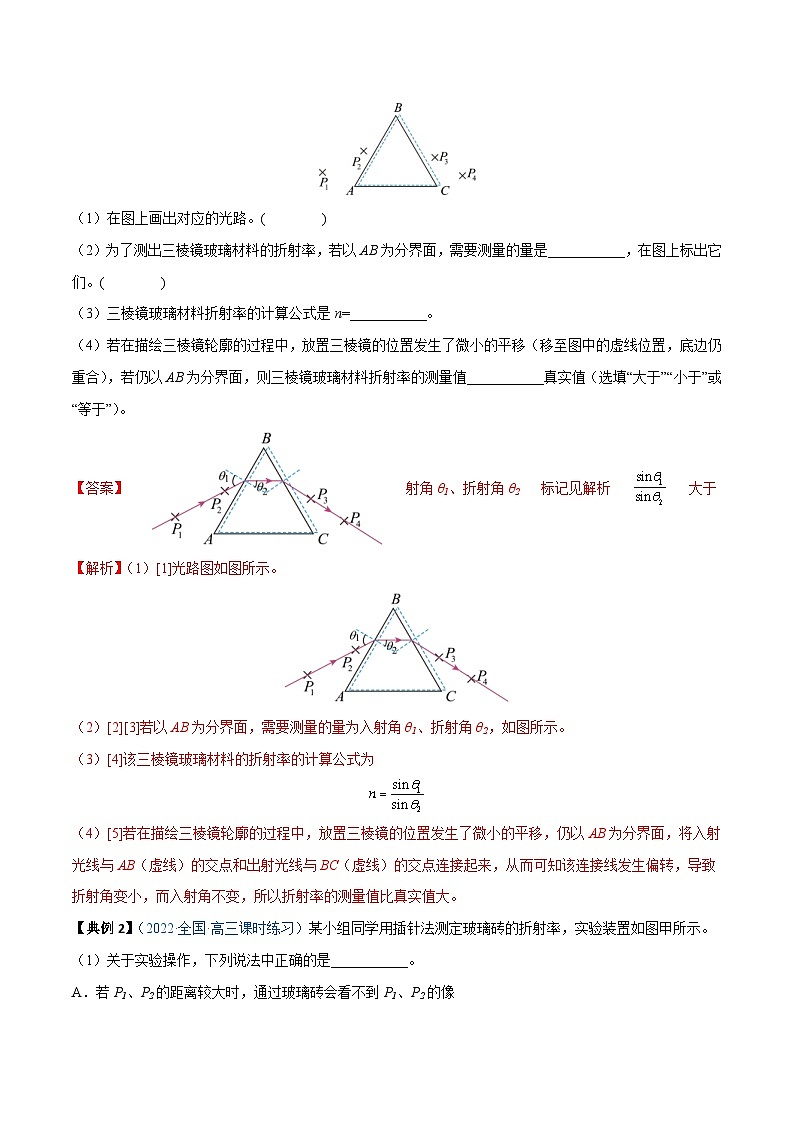

【典例1】（2022·全国·高三课时练习）某同学为了测量截面为正三角形的玻璃三棱镜的折射率，先在白纸上放好三棱镜，在棱镜的左侧插上两枚大头针P1和P2，然后在棱镜的右侧观察到P1和P2的像，当P1的像恰好被P2的像挡住时，插上大头针P3和P4，使P3挡住P1、P2的像，P4也挡住P1、P2的像，在纸上标出的大头针的位置和三棱镜的轮廓如图所示。
（1）在图上画出对应的光路。( )
（2）为了测出三棱镜玻璃材料的折射率，若以AB为分界面，需要测量的量是___________，在图上标出它们。( )
（3）三棱镜玻璃材料折射率的计算公式是n=___________。
（4）若在描绘三棱镜轮廓的过程中，放置三棱镜的位置发生了微小的平移（移至图中的虚线位置，底边仍重合），若仍以AB为分界面，则三棱镜玻璃材料折射率的测量值___________真实值（选填“大于”“小于”或“等于”）。

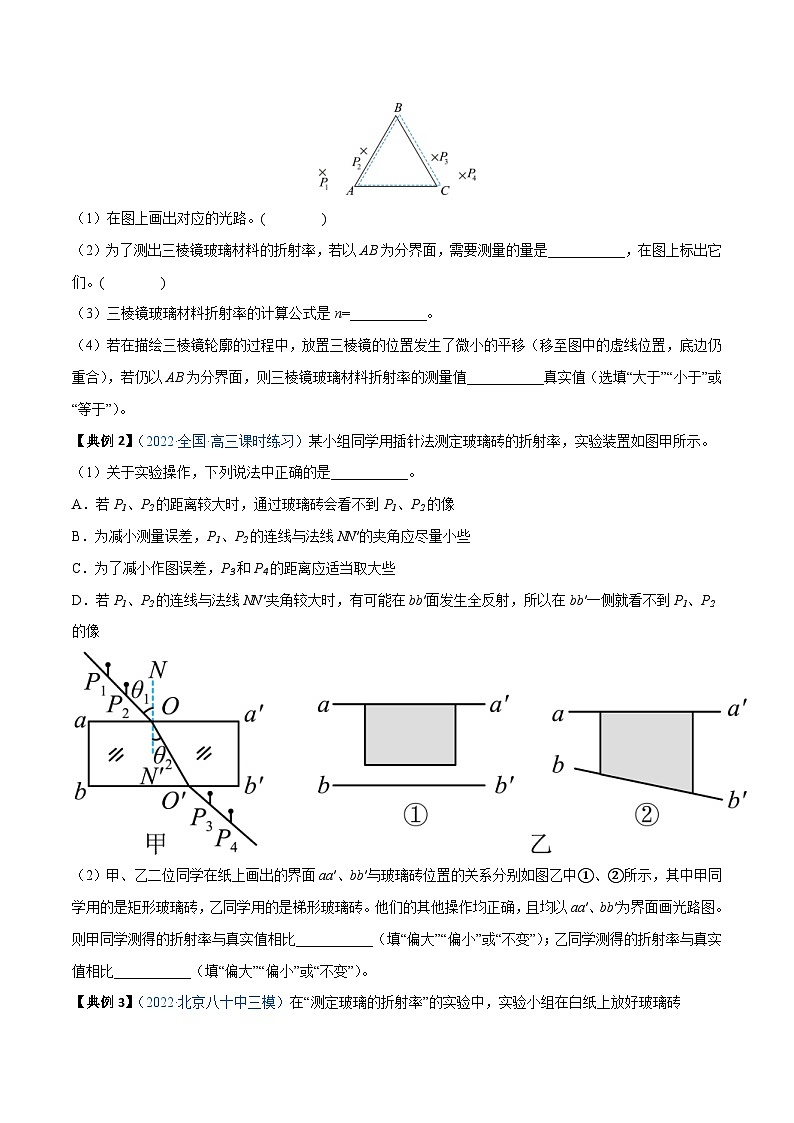

【典例2】（2022·全国·高三课时练习）某小组同学用插针法测定玻璃砖的折射率，实验装置如图甲所示。
（1）关于实验操作，下列说法中正确的是___________。
A．若P1、P2的距离较大时，通过玻璃砖会看不到P1、P2的像
B．为减小测量误差，P1、P2的连线与法线NN′的夹角应尽量小些
C．为了减小作图误差，P3和P4的距离应适当取大些
D．若P1、P2的连线与法线NN′夹角较大时，有可能在bb′面发生全反射，所以在bb′一侧就看不到P1、P2的像
（2）甲、乙二位同学在纸上画出的界面aa′、bb′与玻璃砖位置的关系分别如图乙中①、②所示，其中甲同学用的是矩形玻璃砖，乙同学用的是梯形玻璃砖。他们的其他操作均正确，且均以aa′、bb′为界面画光路图。则甲同学测得的折射率与真实值相比___________（填“偏大”“偏小”或“不变”）；乙同学测得的折射率与真实值相比___________（填“偏大”“偏小”或“不变”）。
【典例3】（2022·北京八十中三模）在“测定玻璃的折射率”的实验中，实验小组在白纸上放好玻璃砖MNPQ，画出玻璃砖与空气的两个界面aa'和bb'（如图）。
（1）实验小组内的三位学生在实验中
①第一位学生在纸上正确画出了玻璃砖的两个折射面aa′和bb′。因不慎碰动了玻璃砖，使它向aa′方向平移了一点（如图1所示），以后的操作都正确无误，并仍以aa′和bb′为折射面画出了光路图，这样测出的折射率n的值将_____（选填“偏大”、“偏小”或“不变”）；
②第二位学生为了避免笔尖触划玻璃砖的折射面，画出的aa′和bb′都比实际的折射面向外侧平移了一些（如图2所示）以后的操作都正确无误，并仍以aa′和bb′为折射面画出了光路图，这样测出的折射率n的值将_____（选填“偏大”、“偏小”或“不变”）；
③第三位学生的操作和所画的光路图都正确无误，只是所用的玻璃砖的两个折射面不平行（如图3所示）。用这块玻璃砖测出的折射率n的值将_____（选填“偏大”、“偏小”或“不变”）；
（2）另一实验小组的甲、乙、丙、丁四位同学实验中得到如图所示的插针结果，由图可知
①从图上看，肯定把针插错了的同学是_____；
②从图上看，测量结果准确度最高的同学是_____。
【典例4】（2022·浙江杭州·二模）小明想测量一块平行玻璃砖的折射率。
①如图所示，该玻璃砖的A、B面光洁，C、D面粗糙，下列说法正确的是______（填字母）。
A．如果A面被磨损会直接影响到折射率的测量
B．B面不宜直接用手去触碰
C．C面不宜直接用手去触碰
D．D面边缘有缺损不会影响到折射率的测量
②经过一系列正确的操作（如图），作图得到如图所示的图样，并测得 SKIPIF 1 < 0 mm， SKIPIF 1 < 0 mm， SKIPIF 1 < 0 mm，则该玻璃砖的折射率为______（结果保留3位有效数字）。
【典例5】（2022·全国·高三专题练习）（1）如图所示，某同学在“测定玻璃的折射率”的实验中，先将白纸平铺在木板上并用图钉固定，玻璃砖平放在白纸上，然后在白纸上确定玻璃砖的界面aa′和bb′。O为直线AO与aa′的交点。在直线AO上竖直地插上P1、P2两枚大头针。下面关于该实验的说法正确的是_______；
A．插上大头针P3，使P3挡住P2和P1的像
B．插上大头针P4，使P4挡住P3、P2和P1的像
C．为了减小作图误差，P3和P4的距离应适当大些
D．为减小测量误差，P1、P2的连线与玻璃砖界面的夹角应越大越好
E．若将该玻璃砖换为半圆形玻璃砖，仍可用此方法测玻璃的折射率
在“测玻璃的折射率”实验中∶
（2）小朱同学在实验桌上看到方木板上有一张白纸，白纸上有如图甲所示的实验器材，他认为除了量角器外还缺少一种器材，请你写出所缺器材的名称：_____________。老师将器材配齐后，他进行实验，图乙是他在操作过程中的一个状态，透过玻璃砖观察，调整视线方向，插上第四枚大头针P4应使其遮挡住___________。
（3）为取得较好的实验效果，下列操作正确的是_____________。
A．必须选用上下表面平行的玻璃砖
B．选择的入射角应尽量小些
C．大头针应垂直地插在纸面上
D．大头针P1和P2及P3和P4之间的距离适当大些
（4）小朱同学在量入射角和折射角时，由于没有量角器，在完成了光路图以后，用圆规以O点为圆心，OA为半径画圆，交OO′延长线于C点，过A点和C点作垂直法线的直线分别交于B点和D点，如图丙所示，若他测得AB=7.5cm，CD=5cm，则可求出玻璃的折射率n=_____________。
（5）某同学在纸上画出的界面aa′、bb′与玻璃砖位置的关系如图所示，他的其他操作均正确，且均以aa′、bb′为界面画光路图。则该同学测得的折射率测量值_____________真实值（填“大于、小于、等于”）
【典例6】（2022·浙江温州·二模）在“测定玻璃的折射率”实验时:
（1）下列做法正确的是______；
A．入射角越大，误差越小
B．画出玻璃砖边界面后，实验过程中玻璃砖就可以任意移动了
C．插大头针时，要尽量让针处于竖直状态且间距适当远一些
D．所用玻璃砖必须是平行玻璃砖，用其他形状的玻璃砖无法测得其折射率
（2）某学生在插第三枚大头针 SKIPIF 1 < 0 时，在视线中看到 SKIPIF 1 < 0 、 SKIPIF 1 < 0 两枚大头针“断”成了a、b、c、d四截，如图所示。正确的做法是让 SKIPIF 1 < 0 同时挡住______。
A．a、b B．c、d C．a、c D．b、d
