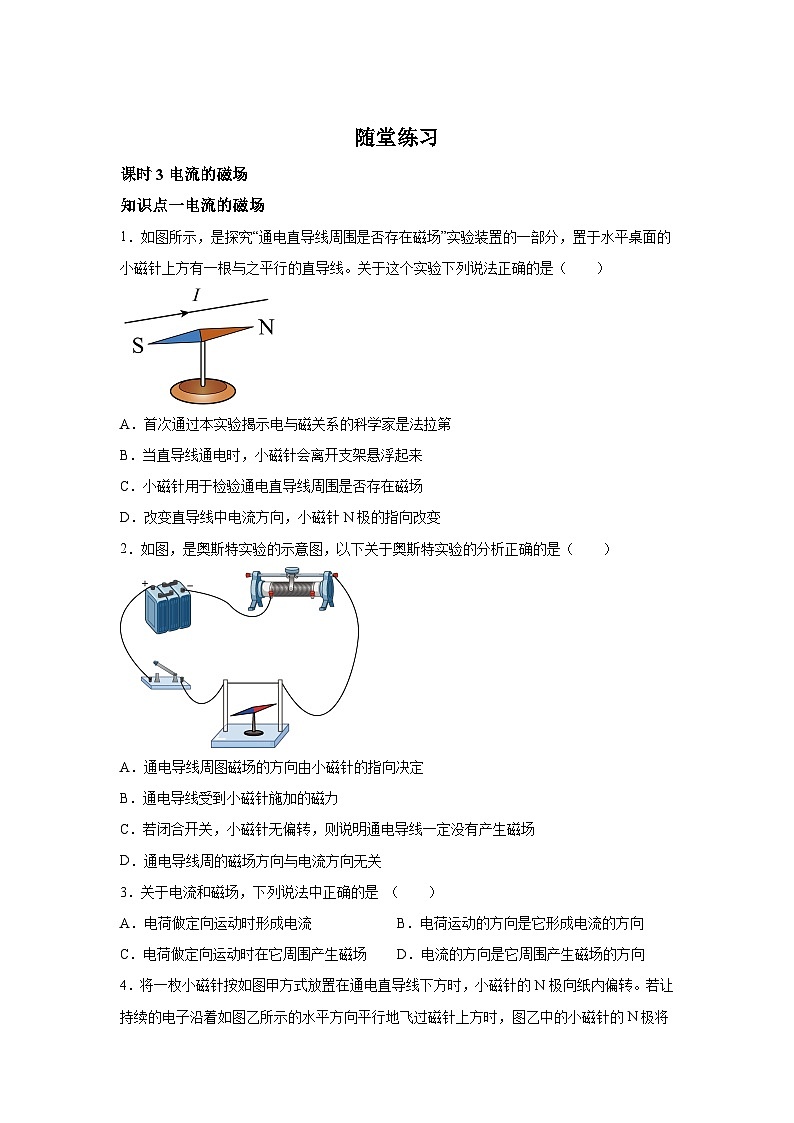

课时3电流的磁场
知识点一电流的磁场
1．如图所示，是探究“通电直导线周围是否存在磁场”实验装置的一部分，置于水平桌面的小磁针上方有一根与之平行的直导线。关于这个实验下列说法正确的是（ ）
A．首次通过本实验揭示电与磁关系的科学家是法拉第
B．当直导线通电时，小磁针会离开支架悬浮起来
C．小磁针用于检验通电直导线周围是否存在磁场
D．改变直导线中电流方向，小磁针N极的指向改变
2．如图，是奥斯特实验的示意图，以下关于奥斯特实验的分析正确的是（ ）
A．通电导线周图磁场的方向由小磁针的指向决定
B．通电导线受到小磁针施加的磁力
C．若闭合开关，小磁针无偏转，则说明通电导线一定没有产生磁场
D．通电导线周的磁场方向与电流方向无关
3．关于电流和磁场，下列说法中正确的是 （ ）
A．电荷做定向运动时形成电流B．电荷运动的方向是它形成电流的方向
C．电荷做定向运动时在它周围产生磁场D．电流的方向是它周围产生磁场的方向
4．将一枚小磁针按如图甲方式放置在通电直导线下方时，小磁针的N极向纸内偏转。若让持续的电子沿着如图乙所示的水平方向平行地飞过磁针上方时，图乙中的小磁针的N极将向纸 （填“内”或“外”）的偏转。
5．奥斯特实验：通电导线的周围存在磁场，称为电流的 效应。该现象说明： 。
知识点二右手螺旋定则
6．在螺线管附近放一小磁针，静止时小磁针位置如图所示。闭合开关S时，小磁针发生旋转，关于通电螺线管的N极及小磁针旋转方向描述正确的是（ ）
A．通电螺线管的左侧是N极，小磁针顺时针旋转
B．通电螺线管的左侧是N极，小磁针逆时针旋转
C．通电螺线管的右侧是N极，小磁针顺时针旋转
D．通电螺线管的右侧是N极，小磁针逆时针旋转
7．放在通电螺线管周围的小磁针静止时如图，三个小磁针的极和一个小磁针的极被涂黑，则极被涂黑的小磁针是（ ）
A．甲B．乙C．丙D．丁

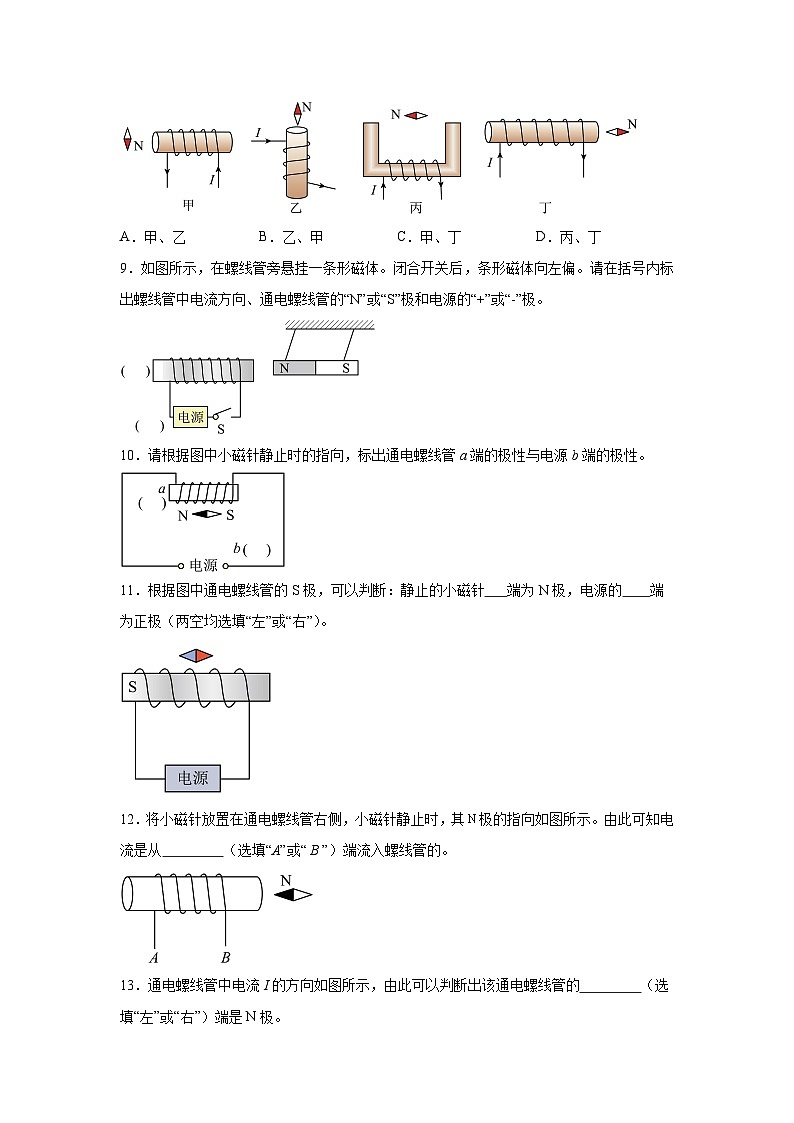

8．下列各图中通电螺线管旁的小磁针静止时的指向正确的是（ ）
A．甲、乙B．乙、甲C．甲、丁D．丙、丁
9．如图所示，在螺线管旁悬挂一条形磁体。闭合开关后，条形磁体向左偏。请在括号内标出螺线管中电流方向、通电螺线管的“N”或“S”极和电源的“+”或“-”极。
10．请根据图中小磁针静止时的指向，标出通电螺线管a端的极性与电源b端的极性。
11．根据图中通电螺线管的S极，可以判断：静止的小磁针 端为N极，电源的 端为正极（两空均选填“左”或“右”）。
12．将小磁针放置在通电螺线管右侧，小磁针静止时，其极的指向如图所示。由此可知电流是从 （选填“A”或“ B ”）端流入螺线管的。
13．通电螺线管中电流I的方向如图所示，由此可以判断出该通电螺线管的 （选填“左”或“右”）端是N极。
参考答案：
1．CD
【详解】A．首次通过本实验揭开电与磁关系的科学家是奥斯特，故A错误；
B．当直导线通电时，导线的周围存在磁场，小磁针会发生偏转，不会悬浮起来，故B错误；
C．小磁针偏转，能说明通电导线周围存在磁场，故小磁针用于检验通电直导线周围是否存在磁场，故C正确；
D．磁场方向与电流方向有关，改变直导线中电流方向，小磁针N极的指向改变，故D正确。
故选CD。
2．B
【详解】A．通电导线周围磁场方向由电流的方向决定的，而不是小磁针的指向决定的，故A错误；
B．由于物体间力的作用是相互的，所以小磁针受到通电导线产生的磁场力的作用，同时通电导线受到小磁针施加的磁力，故B正确；
C．通电导线一定能够产生磁场，闭合开关，小磁针无偏转，可能是通电导线产生的磁场太弱，无法使小磁针转动，故C错误；
D．通电导线周围的磁场方向与电流方向有关，故D错误。
故选B。
3．AC
【详解】A.导体中有大量可自由移动的电荷，电荷做定向运动时会形成电流，故A正确；
B.电荷有正负两种，物理学中规定：正电荷定向运动的方向为电流方向，故B错误；
C.电荷做定向运动时会形成电流，电流周围会产生磁场，故C正确；
D.电流周围磁场的方向与电流方向有关，但与电流方向并不一致，故D错误。
故选AC。
4．外
【详解】由图知，当电流向右时，小磁针的N极向纸内偏转，右图电子向右定向移动，而电流方向与电子定向移动方向相反，所以电流方向向左。因此小磁针受力方向与左图相反。N极将向纸外偏转。
5． 磁 见解析
【详解】[1]奥斯特将小磁针放在通电导线的附近，小磁针发生了偏转，这说明通电导线的周围存在磁场，这就是电流的磁效应。
[2]在通电导线的附近放入小磁针，小磁针会发生偏转，改变导线中的电流方向，小磁针的偏转方向发生改变，这说明：通电导体周围存在磁场，且磁场方向与电流方向有关。
6．D
【详解】AB．闭合开关后，电流由螺线管的左侧流入、右侧流出，根据安培定则，用右手握住螺线管，四指指向电流的方向，则大拇指指向右端，即通电螺线管的右端为N极、左端为S极，故AB错误；
CD．根据同名磁极相互排斥可知，通电螺线管的右端为N极，小磁针的N极应向右旋转，即小磁针逆时针旋转，故C错误，D正确。
故选D。
7．B
【详解】根据安培定则判断两个通电螺线管左端都为极，右端为极，根据异名磁极相互吸引可知，甲、乙、丙的极都被通电螺线管的左端吸引，这说明小磁针甲的左端为N极，右端为极涂成黑，乙、丙的左端为极乙的N极涂成黑、丙的极涂成黑，右端为N极，丁的左端被通电螺线管的右端吸引，这说明丁的左端为N极、右端为极涂成黑，故B符合题意，ACD不符合题意。
故选B。
8．D
【详解】甲中根据安培定则可知，螺线管的左端为N极，右端为S极，根据异名磁极相互吸引可知，小磁针的N极应向左，故甲错误；
乙中根据安培定则可知，螺线管的下端为N极，上端为S极，根据异名磁极相互吸引可知，小磁针的N极应向下，故乙错误；
丙中根据安培定则可知，螺线管的左端为S极，右端为N极，根据异名磁极相互吸引可知，小磁针的N极应向左，故丙正确；
丁中根据安培定则可知，螺线管的左端为S极，右端为N极，根据异名磁极相互吸引可知，小磁针的S极应向左，故丁正确。
综上所述，ABC错误，D正确。
故选D。
9．
【详解】由异名磁极相吸引可知，螺线管右端为S极，则螺线管左端为N极，由安培定则可以判断，右手大拇指指向左端，四指指向电流方向，所以螺线管中看到的导线中电流方向向上，所以电流从螺线管右端进入，从螺线管左端流出，所以电源右端为正极，左端为负极，如下图所示：
10．
【详解】磁极间的相互作用规律：同名磁极相排斥，异名磁极相吸引；小磁针静止时N极指向左，可知电磁铁的左端为S极，由右手螺旋定则可知电磁铁的电流是左进右出，通电螺线管a端的极性与电源b端的极性，如下图所示：
11． 左 左
【详解】[1][2]图中螺线管的左端为S极，根据异名磁极相互吸引，可知小磁针的左端为N极，再利用安培定则，使拇指指向N极，其余四指环绕的方向就是导体中电流的方向，因此可判断出电源的“+”极在如图电源的左端。
12．B
【详解】小磁针左端为N极，根据磁极间的相互作用可知，同名磁极相互排斥，异名磁极相互吸引，故该螺线管右端为S极，螺线管的左端为N极，根据安培定则，右手大拇指的方向为N极的指向，四指的方向即为电流的方向，故电流从B端流入。
13．右
【详解】电流从螺线管的背面的左端流进，根据螺线管的线圈绕向，在前面电流流向向下，再利用安培定，右手握住通电螺线管，四指顺着电流方向，大拇指的指向为N极，即可确定螺线管的右端为N极。
课时3电流的磁场
知识点一电流的磁场
1．如图所示，是探究“通电直导线周围是否存在磁场”实验装置的一部分，置于水平桌面的小磁针上方有一根与之平行的直导线。关于这个实验下列说法正确的是（ ）
A．首次通过本实验揭示电与磁关系的科学家是法拉第
B．当直导线通电时，小磁针会离开支架悬浮起来
C．小磁针用于检验通电直导线周围是否存在磁场
D．改变直导线中电流方向，小磁针N极的指向改变
2．如图，是奥斯特实验的示意图，以下关于奥斯特实验的分析正确的是（ ）
A．通电导线周图磁场的方向由小磁针的指向决定
B．通电导线受到小磁针施加的磁力
C．若闭合开关，小磁针无偏转，则说明通电导线一定没有产生磁场
D．通电导线周的磁场方向与电流方向无关
3．关于电流和磁场，下列说法中正确的是 （ ）
A．电荷做定向运动时形成电流B．电荷运动的方向是它形成电流的方向
C．电荷做定向运动时在它周围产生磁场D．电流的方向是它周围产生磁场的方向
4．将一枚小磁针按如图甲方式放置在通电直导线下方时，小磁针的N极向纸内偏转。若让持续的电子沿着如图乙所示的水平方向平行地飞过磁针上方时，图乙中的小磁针的N极将向纸 （填“内”或“外”）的偏转。
5．奥斯特实验：通电导线的周围存在磁场，称为电流的 效应。该现象说明： 。
知识点二右手螺旋定则
6．在螺线管附近放一小磁针，静止时小磁针位置如图所示。闭合开关S时，小磁针发生旋转，关于通电螺线管的N极及小磁针旋转方向描述正确的是（ ）
A．通电螺线管的左侧是N极，小磁针顺时针旋转
B．通电螺线管的左侧是N极，小磁针逆时针旋转
C．通电螺线管的右侧是N极，小磁针顺时针旋转
D．通电螺线管的右侧是N极，小磁针逆时针旋转
7．放在通电螺线管周围的小磁针静止时如图，三个小磁针的极和一个小磁针的极被涂黑，则极被涂黑的小磁针是（ ）
A．甲B．乙C．丙D．丁
8．下列各图中通电螺线管旁的小磁针静止时的指向正确的是（ ）
A．甲、乙B．乙、甲C．甲、丁D．丙、丁
9．如图所示，在螺线管旁悬挂一条形磁体。闭合开关后，条形磁体向左偏。请在括号内标出螺线管中电流方向、通电螺线管的“N”或“S”极和电源的“+”或“-”极。
10．请根据图中小磁针静止时的指向，标出通电螺线管a端的极性与电源b端的极性。
11．根据图中通电螺线管的S极，可以判断：静止的小磁针 端为N极，电源的 端为正极（两空均选填“左”或“右”）。
12．将小磁针放置在通电螺线管右侧，小磁针静止时，其极的指向如图所示。由此可知电流是从 （选填“A”或“ B ”）端流入螺线管的。
13．通电螺线管中电流I的方向如图所示，由此可以判断出该通电螺线管的 （选填“左”或“右”）端是N极。
参考答案：
1．CD
【详解】A．首次通过本实验揭开电与磁关系的科学家是奥斯特，故A错误；
B．当直导线通电时，导线的周围存在磁场，小磁针会发生偏转，不会悬浮起来，故B错误；
C．小磁针偏转，能说明通电导线周围存在磁场，故小磁针用于检验通电直导线周围是否存在磁场，故C正确；
D．磁场方向与电流方向有关，改变直导线中电流方向，小磁针N极的指向改变，故D正确。
故选CD。
2．B
【详解】A．通电导线周围磁场方向由电流的方向决定的，而不是小磁针的指向决定的，故A错误；
B．由于物体间力的作用是相互的，所以小磁针受到通电导线产生的磁场力的作用，同时通电导线受到小磁针施加的磁力，故B正确；
C．通电导线一定能够产生磁场，闭合开关，小磁针无偏转，可能是通电导线产生的磁场太弱，无法使小磁针转动，故C错误；
D．通电导线周围的磁场方向与电流方向有关，故D错误。
故选B。
3．AC
【详解】A.导体中有大量可自由移动的电荷，电荷做定向运动时会形成电流，故A正确；
B.电荷有正负两种，物理学中规定：正电荷定向运动的方向为电流方向，故B错误；
C.电荷做定向运动时会形成电流，电流周围会产生磁场，故C正确；
D.电流周围磁场的方向与电流方向有关，但与电流方向并不一致，故D错误。
故选AC。
4．外
【详解】由图知，当电流向右时，小磁针的N极向纸内偏转，右图电子向右定向移动，而电流方向与电子定向移动方向相反，所以电流方向向左。因此小磁针受力方向与左图相反。N极将向纸外偏转。
5． 磁 见解析
【详解】[1]奥斯特将小磁针放在通电导线的附近，小磁针发生了偏转，这说明通电导线的周围存在磁场，这就是电流的磁效应。
[2]在通电导线的附近放入小磁针，小磁针会发生偏转，改变导线中的电流方向，小磁针的偏转方向发生改变，这说明：通电导体周围存在磁场，且磁场方向与电流方向有关。
6．D
【详解】AB．闭合开关后，电流由螺线管的左侧流入、右侧流出，根据安培定则，用右手握住螺线管，四指指向电流的方向，则大拇指指向右端，即通电螺线管的右端为N极、左端为S极，故AB错误；
CD．根据同名磁极相互排斥可知，通电螺线管的右端为N极，小磁针的N极应向右旋转，即小磁针逆时针旋转，故C错误，D正确。
故选D。
7．B
【详解】根据安培定则判断两个通电螺线管左端都为极，右端为极，根据异名磁极相互吸引可知，甲、乙、丙的极都被通电螺线管的左端吸引，这说明小磁针甲的左端为N极，右端为极涂成黑，乙、丙的左端为极乙的N极涂成黑、丙的极涂成黑，右端为N极，丁的左端被通电螺线管的右端吸引，这说明丁的左端为N极、右端为极涂成黑，故B符合题意，ACD不符合题意。
故选B。
8．D
【详解】甲中根据安培定则可知，螺线管的左端为N极，右端为S极，根据异名磁极相互吸引可知，小磁针的N极应向左，故甲错误；
乙中根据安培定则可知，螺线管的下端为N极，上端为S极，根据异名磁极相互吸引可知，小磁针的N极应向下，故乙错误；
丙中根据安培定则可知，螺线管的左端为S极，右端为N极，根据异名磁极相互吸引可知，小磁针的N极应向左，故丙正确；
丁中根据安培定则可知，螺线管的左端为S极，右端为N极，根据异名磁极相互吸引可知，小磁针的S极应向左，故丁正确。
综上所述，ABC错误，D正确。
故选D。
9．
【详解】由异名磁极相吸引可知，螺线管右端为S极，则螺线管左端为N极，由安培定则可以判断，右手大拇指指向左端，四指指向电流方向，所以螺线管中看到的导线中电流方向向上，所以电流从螺线管右端进入，从螺线管左端流出，所以电源右端为正极，左端为负极，如下图所示：
10．
【详解】磁极间的相互作用规律：同名磁极相排斥，异名磁极相吸引；小磁针静止时N极指向左，可知电磁铁的左端为S极，由右手螺旋定则可知电磁铁的电流是左进右出，通电螺线管a端的极性与电源b端的极性，如下图所示：
11． 左 左
【详解】[1][2]图中螺线管的左端为S极，根据异名磁极相互吸引，可知小磁针的左端为N极，再利用安培定则，使拇指指向N极，其余四指环绕的方向就是导体中电流的方向，因此可判断出电源的“+”极在如图电源的左端。
12．B
【详解】小磁针左端为N极，根据磁极间的相互作用可知，同名磁极相互排斥，异名磁极相互吸引，故该螺线管右端为S极，螺线管的左端为N极，根据安培定则，右手大拇指的方向为N极的指向，四指的方向即为电流的方向，故电流从B端流入。
13．右
【详解】电流从螺线管的背面的左端流进，根据螺线管的线圈绕向，在前面电流流向向下，再利用安培定，右手握住通电螺线管，四指顺着电流方向，大拇指的指向为N极，即可确定螺线管的右端为N极。
