北师大版九年级全册第十四章 电磁现象三 电流的磁场当堂达标检测题

14.3 电流的磁场

一．选择题（共11小题）

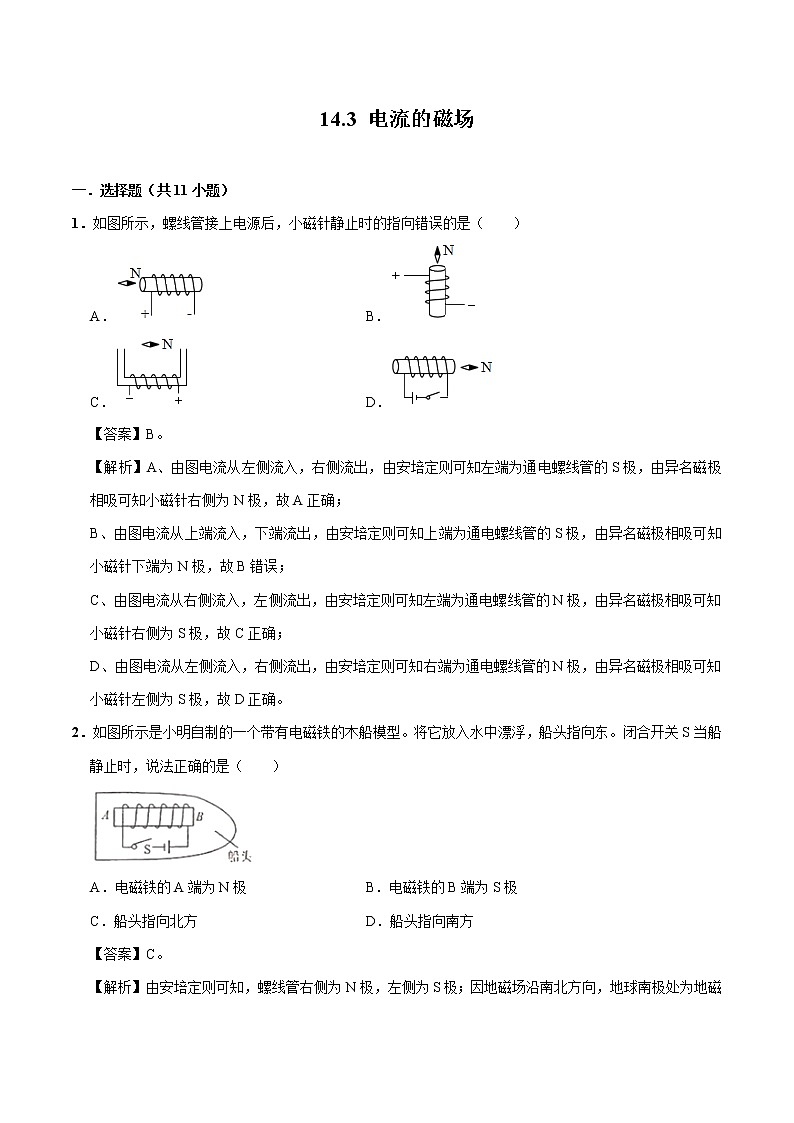

1．如图所示，螺线管接上电源后，小磁针静止时的指向错误的是（　　）

A． B．

C． D．

【答案】B。

【解析】A、由图电流从左侧流入，右侧流出，由安培定则可知左端为通电螺线管的S极，由异名磁极相吸可知小磁针右侧为N极，故A正确；

B、由图电流从上端流入，下端流出，由安培定则可知上端为通电螺线管的S极，由异名磁极相吸可知小磁针下端为N极，故B错误；

C、由图电流从右侧流入，左侧流出，由安培定则可知左端为通电螺线管的N极，由异名磁极相吸可知小磁针右侧为S极，故C正确；

D、由图电流从左侧流入，右侧流出，由安培定则可知右端为通电螺线管的N极，由异名磁极相吸可知小磁针左侧为S极，故D正确。

2．如图所示是小明自制的一个带有电磁铁的木船模型。将它放入水中漂浮，船头指向东。闭合开关S当船静止时，说法正确的是（　　）

A．电磁铁的A端为N极 B．电磁铁的B端为S极

C．船头指向北方 D．船头指向南方

【答案】C。

【解析】由安培定则可知，螺线管右侧为N极，左侧为S极；因地磁场沿南北方向，地球南极处为地磁场的N极，地球北极处为地磁场的S极；

因同名磁极相互排斥，异名磁极相互吸引，故船头指向北方，综上所述，C正确。

3．1820年，安培在科学院的例会上做了一个小实验，引起与会科学家的极大兴趣。如图所示，他把螺线管沿东西方向水平悬挂起来，然后给螺线管通电，看到的现象是（　　）

A．通电螺线管转动后停在任意位置

B．通电螺线管仍保持在原来的位置

C．通电螺线管不停地转动下去

D．通电螺线管转动后停在南北方向上

【答案】D。

【解析】根据安培定则可判断出A端为螺线管的S极，B端为N极。螺线管由于受到地磁场的作用，其静止后会停在南北方向，具体情况是：B端指向北方，A端指向南方。

故ABC错误，D正确。

4．甲、乙两个线圈套在同一根玻璃棒上，且能够自由滑动，按图所示连接电路。当开关闭合后，这两个线圈（　　）

A．将向左右分开

B．将向中间靠拢

C．均静止不动

D．先向左右分开，再向中间靠拢

【答案】B。

【解析】根据安培定则判断，左线圈的左端为S极，右端为N极；右线圈的左端是S极，右端也是N极，也就是说，中间靠近的位置，两线圈的极性不同，因为异名磁极相互吸引，则这两个线圈将向中间靠拢。

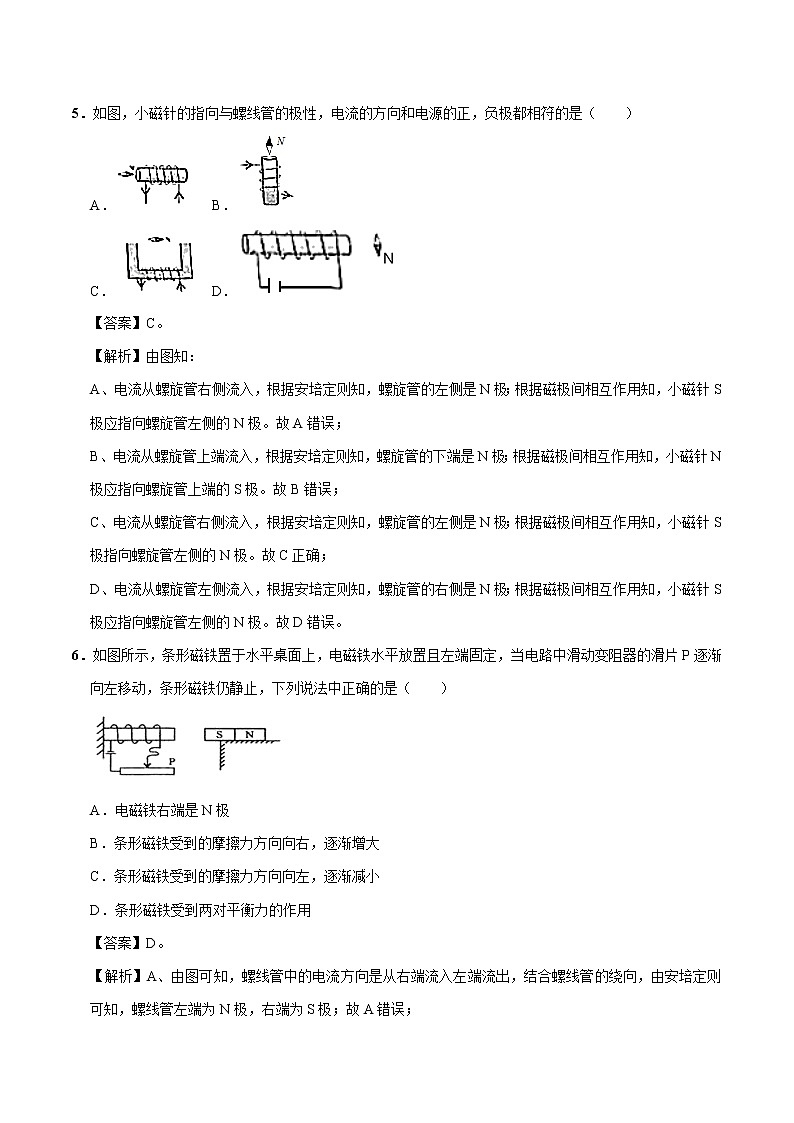

5．如图，小磁针的指向与螺线管的极性，电流的方向和电源的正，负极都相符的是（　　）

A． B．

C． D．

【答案】C。

【解析】由图知：

A、电流从螺旋管右侧流入，根据安培定则知，螺旋管的左侧是N极；根据磁极间相互作用知，小磁针S极应指向螺旋管左侧的N极。故A错误；

B、电流从螺旋管上端流入，根据安培定则知，螺旋管的下端是N极；根据磁极间相互作用知，小磁针N极应指向螺旋管上端的S极。故B错误；

C、电流从螺旋管右侧流入，根据安培定则知，螺旋管的左侧是N极；根据磁极间相互作用知，小磁针S极指向螺旋管左侧的N极。故C正确；

D、电流从螺旋管左侧流入，根据安培定则知，螺旋管的右侧是N极；根据磁极间相互作用知，小磁针S极应指向螺旋管左侧的N极。故D错误。

6．如图所示，条形磁铁置于水平桌面上，电磁铁水平放置且左端固定，当电路中滑动变阻器的滑片P逐渐向左移动，条形磁铁仍静止，下列说法中正确的是（　　）

A．电磁铁右端是N极

B．条形磁铁受到的摩擦力方向向右，逐渐增大

C．条形磁铁受到的摩擦力方向向左，逐渐减小

D．条形磁铁受到两对平衡力的作用

【答案】D。

【解析】A、由图可知，螺线管中的电流方向是从右端流入左端流出，结合螺线管的绕向，由安培定则可知，螺线管左端为N极，右端为S极；故A错误；

BC、根据磁极间作用规律可知，条形磁铁左端要受到电磁铁对它一个向右的摩擦力；

条形磁铁在向右排斥力的作用下仍处于平衡状态，说明其在水平方向上受到平衡力的作用，由此可知，桌面对条形磁铁有一个向左的摩擦力来平衡排斥力；

当滑片P向左滑动时，滑动变阻器接入电路的阻值减小，电源电压不变，根据欧姆定律可知，电路中的电流增大，所以电磁铁的磁性增强，电磁铁对条形磁铁的排斥力增大；由于条形磁铁仍然静止，摩擦力始终等于电磁铁的排斥力，所以摩擦力也随之增大，故BC错误；

D、条形磁铁在水平方向上受到一对摩擦力的作用，这两个力是一对平衡力；在竖直方向上受到重力和支持力的作用，这两个力是一对平衡力，故受到2对平衡力的作用，故D正确。

7．对于通电螺线管极性的标注，如图正确的是（　　）

A． B．

C． D．

【答案】C。

【解析】由图可知：

A、电流从螺线管右侧流进，由安培定则判断出通电螺线管的左端为N极，右端应为S极，故A错误；

B、电流从螺线管右侧流进，由安培定则判断出通电螺线管的右端为N极，左端应为S极，故B错误；

C、电流从螺线管右侧流进，由安培定则判断出通电螺线管的右端应为N极，左端为S极，故C正确；

D、电流从螺线管左侧流进，由安培定则判断出通电螺线管的右端为N极，左端应为S极，故D错误。

8．一个能绕中心转动的小磁针在图示位置保持静止，某时刻开始小磁针所在区域出现水平向右的磁场，磁感线如图所示，则小磁针在磁场出现后（　　）

A．两极所受的力是平衡力，所以不会发生转动

B．两极所受的力方向相反，所以会持续转动

C．两极受力方向相反，会发生转动，静止时N极所指方向水平向右

D．只有N极受力，会发生转动，静止时N极所指方向水平向右

【答案】C。

【解析】某时刻开始小磁针所在的区域出现水平向右的磁场，小磁针将会受到磁场力的作用，且N极受力方向与磁场方向相同，水平向右；S极受力方向与磁场方向相反，水平向左。

所以小磁针会发生转动，最终小磁针在磁场中静止，N极指向水平向右。所以ABD错误，C正确。

9．某同学研究电流产生的磁场，闭合开关前，小磁针的指向如图甲所示；闭合开关，小磁针的偏转情况如图乙中箭头所示；只改变电流方向，再次进行实验，小磁针的偏转情况如图丙中箭头所示。下列结论中合理的是（　　）

A．由甲、乙两图可得电流可以产生磁场

B．由甲、乙两图可得电流产生的磁场方向与电流方向有关

C．由甲、乙两图可得电流产生的磁场强弱与电流大小有关

D．由甲、丙两图可得电流产生的磁场方向与电流方向有关

【答案】A。

【解析】A、当小磁针受到地磁场的作用时，一端指南一端指北如图甲，当导线中电流向左时，小磁针的N极向纸外偏转如图乙，所以，甲乙两图可说明电流周围存在磁场，故A正确。

BC、甲乙只能说明通电导体周围存在磁场，没有改变导体中的电流方向，不能说明电流产生的磁场跟电流方向和电流大小有关。故BC错误。

D、甲丙两图只能说明通电导体周围存在磁场，没有改变导体中的电流方向，不能说明电流产生的磁场跟电流方向，故D错误。

10．图中利用右手螺旋定则判断通电螺线管极性正确的是（　　）

A． B．

C． D．

【答案】D。

【解析】A、由图知，螺线管中正面的电流方向向下，用右手握住螺线管，让四指指向螺线管中电流的方向，则大拇指所指的螺线管右端为N极，左端为S极，故A错误；

B、由图知，螺线管中正面的电流方向向上，用右手握住螺线管，让四指指向螺线管中电流的方向，则大拇指所指的螺线管左端为N极，右端为S极，故B错误；

C、由图知，螺线管中正面的电流方向向上，用右手握住螺线管，让四指指向螺线管中电流的方向，则大拇指所指的螺线管左端为N极，右端为S极，故C错误；

D、由图知，螺线管中正面的电流方向向下，用右手握住螺线管，让四指指向螺线管中电流的方向，则大拇指所指的螺线管右端为N极，左端为S极，故D正确；

11．我们可用小磁针和安培定则来判断永磁体与电磁铁的N极和S极（小磁针涂黑的一端表示N极）。下列判断不正确的是（　　）

A． B．

C． D．

【答案】D。

【解析】A、据图可知，小磁针的N极和左边磁铁的S极相对，符合异名磁极相互吸引的原理，故A正确；

B、据图可知，小磁针的N极和右边磁铁的S极相对，符合异名磁极相互吸引的原理，故B正确；

C、据图可知，小磁针的N极和磁铁的S极相对，符合异名磁极相互吸引的原理，故C正确；

D、据图可知，电流从螺线管的右边流入、左边流出，根据安培定则可知，通电螺线管的左端为N极、右端为S极，因为磁体周围的磁感线从磁体的N极出发，回到磁体的S极，所以图中磁感线的方向错误；故D不正确；

二．填空题（共5小题）

12．如图所示的实验叫做　奥斯特　实验。比较图中甲、乙两图，说明　通电导体　的周围存在磁场；比较图中乙、丙两图，可以得出磁场的方向与　导体中的电流方向　有关。

【答案】奥斯特；通电导体；导体中的电流方向。

【解析】由图可知，该实验为奥斯特实验；实验中是通过观察小磁针是否偏转来证明电流周围是否存在磁场；

从甲、乙两图可知，电路接通后，小磁针发生偏转，说明通电导体周围存在磁场；

从甲、丙两图可知，改变电流方向时，小磁针的偏转方向发生改变，即磁场方向发生改变，说明电流周围磁场的方向和导体中的电流方向有关。

13．1820年4月的一天，物理学家　奥斯特　无意中让通电导线靠近小磁针。发现小磁针偏转。他非常兴奋，紧紧抓住这个现象，接连三个月做了60多个实验证明电流的确能产生磁场，这种现象称为　电流的磁效应　。

【答案】奥斯特；电流的磁效应。

【解析】由物理学史可知，奥斯特在课堂上偶然发现：在一枚小磁针上方平行架一根导线，接通电源后发现小磁针明显偏转；后来经过继续的研究和分析得出结论，这种现象称为电流的磁效应，即电流周围存在磁场。

14．如图甲所示，通电后小磁针发生偏转，这说明通电导线周围存在　磁场　，此现象属于　电流的磁效应　（选填“电流的磁效应”或“电磁感应现象”）。若导线中电子定向移动的方向如图丙所示，则小磁针的偏转方向会与　甲　（选填“甲”或“乙”）图一致。

【答案】磁场；电流的磁效应；甲。

【解析】（1）甲图导线中有电流，小磁针转动；这说明通电导线周围存在磁场，此现象属于电流的磁效应；

（2）因为电荷的定向移动会形成电流，因此电子的定向移动会使小磁针发生偏转；因为图甲中电子定向移动的方向与电流方向相反，因此图丙中小磁针偏转的方向与图甲中小磁针偏转的方向相同。

15．“悬浮灯泡”能够悬浮发光，如图甲所示。图甲中的基座内有一个电磁铁，而悬浮的灯泡内部装有用闭合线圈连接的LED灯和条形磁铁，其内部结构如图乙所示。

（1）当基座内电路接通电源后，灯泡能克服重力悬浮在空中是因为同名磁极　相互排斥　。

（2）乙图中的电源左端为　负　极。

（3）若要使灯泡悬浮的高度增加，你可以采取的办法是　向左调节滑动变阻器的滑片或增加电磁铁线圈的匝数　。

【答案】（1）相互排斥；（2）负；（3）向左调节滑动变阻器的滑片或增加电磁铁线圈的匝数。

【解析】（1）灯泡悬浮停在空中时，灯泡能克服重力悬浮在空中是因为同名磁极相互排斥；

（2）乙图中螺线管的下端为S极，根据同名磁极相互排斥可知，通电螺线管上端应为S极，下端为N极，由安培定则可知，电源右端为正极，左端为负极；

（3）要使灯泡悬浮的高度增加，就要增大其磁性，可以向左调节滑动变阻器的滑片（增大电流），还可以增加电磁铁线圈的匝数。

16．某同学在探究通电螺线管外部磁场的方向时，使用的实验装置如图所示。

（1）闭合开关后，螺线管右端为　N　极（选填“N“或“S”）。

（2）当电源的正负极对调后再闭合开关，发现螺线管周围的小磁针的N极、S极的指向也发生对调，由此可知：通电螺线管外部磁场的方向与螺线管中　电流方向　有关。

【答案】（1）N；（2）电流方向。

【解析】（1）图中电流由螺线管的左端流入、右端流出，根据安培定则可知，通电螺线管的右端为N极；

（2）螺线管周围的小磁针的N、S极发生对调，表示其周围的磁场方向发生了改变，由题可知，引起这种变化的原因是对调了电源的正负极即改变了螺线管中的电流方向，因此可知：通电螺线管外部磁场的方向与螺线管中的电流方向有关。
