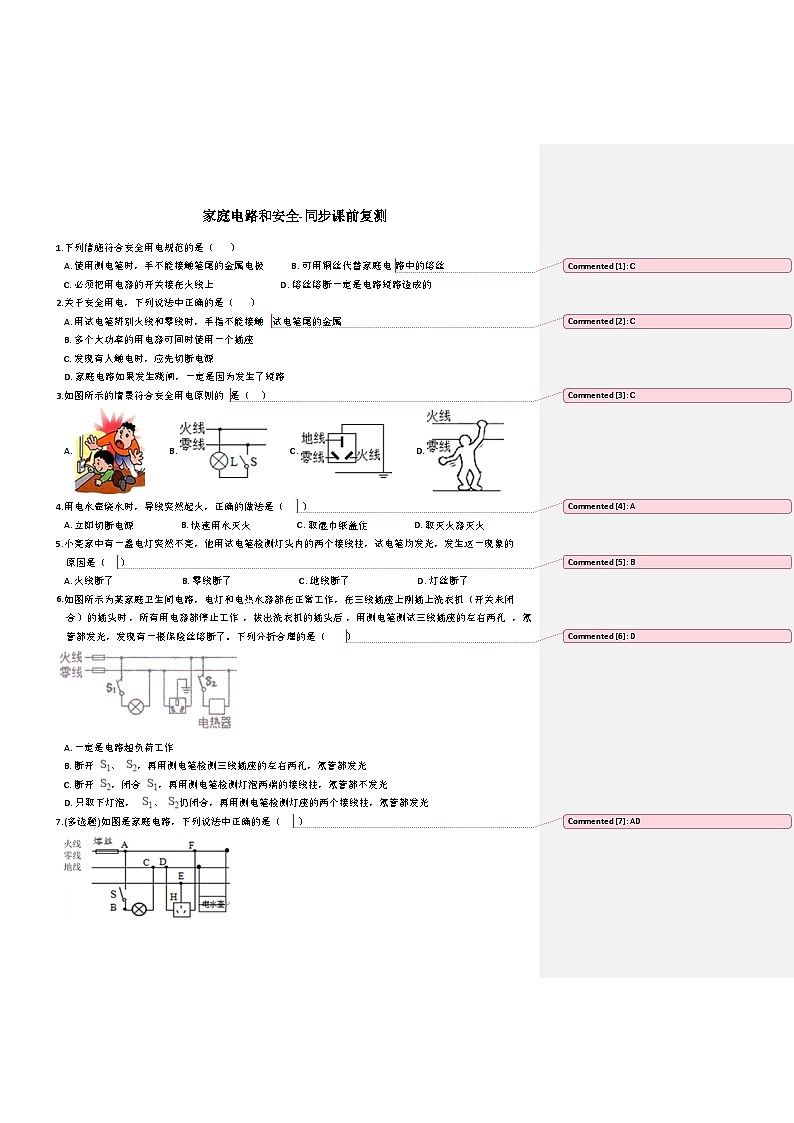

初中物理鲁教版（五四学制）（2024）九年级上册第一节家庭电路课时训练

展开

这是一份初中物理鲁教版（五四学制）（2024）九年级上册第一节家庭电路课时训练，共2页。试卷主要包含了下列措施符合安全用电规范的是等内容，欢迎下载使用。

A. 使用测电笔时，手不能接触笔尾的金属电极 B. 可用铜丝代替家庭电C
路中的熔丝
C. 必须把用电器的开关接在火线上 D. 熔丝熔断一定是电路短路造成的
2.关于安全用电，下列说法中正确的是（）
A. 用试电笔辨别火线和零线时，手指不能接触C
试电笔尾的金属
B. 多个大功率的用电器可同时使用一个插座
C. 发现有人触电时，应先切断电源
D. 家庭电路如果发生跳闸，一定是因为发生了短路
3.如图所示的情景符合安全用电原则的C
是（）
A. B. C. D.
4.用电水壶烧水时，导线突然起火，正确的做法是（ A
）
A. 立即切断电源 B. 快速用水灭火 C. 取湿巾纸盖住 D. 取灭火器灭火
5.小亮家中有一盏电灯突然不亮，他用试电笔检测灯头内的两个接线柱，试电笔均发光，发生这一现象的原因是（ B
）
A. 火线断了 B. 零线断了 C. 地线断了 D. 灯丝断了
6.如图所示为某家庭卫生间电路，电灯和电热水器都在正常工作，在三线插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用测电笔测试三线插座的左右两孔，氖管都发光，发现有一根保险丝熔断了。下列分析合理的是（ D
）
A. 一定是电路超负荷工作
B. 断开、，再用测电笔检测三线插座的左右两孔，氖管都发光
C. 断开，闭合，再用测电笔检测灯泡两端的接线柱，氖管都不发光
D. 只取下灯泡，、仍闭合，再用测电笔检测灯座的两个接线柱，氖管都发光
7.(多选题)如图是家庭电路，下列说法中正确的是（ AD
）
A. FD两点间的电压为220V
B. 若熔丝熔断了是因为家庭电路中的用电器过多
C. 若导线EH间断路，仍然可以安全使用三孔插座
D. 若闭合开关S灯泡发光，电路中的电水壶不能工作，用试电笔检测三孔插座左右两孔氖管发光，则说明CD之间断路
8.家里某用电器发生短路时，保险丝会立即熔断，可用下列方法进行检测．如下图所示，断开所有用电器的开关，用一个普通的白炽灯L作为“校验灯”，与熔断的保险丝并联，然后只闭合S、S1 ，若L正常发光，说明 L1________；只闭合S、S2 ，若L发出暗红色的光（发光不正常），说明 L2____短路；正常
____．（均选填“正常”、“短路”或“开路”）．
9.如图所示的家庭照明电路，已知其中一只灯泡的灯头接线处存在故障。电工师傅为查明故障，将保险丝处换接成一只“220V 40W”的灯泡L0。当只闭合开关S、S1时，灯泡L0和L1都呈暗红色（比正常发光状态暗得多）则说明L1所在支路________；当只闭合开关S、S2时，灯泡L0正常发光，L2不发光。由此可以确定判断L2灯头接线处_____正常；短路
___。
10.如图所示这是家庭部分电路，闭合开关后，灯不亮，用测电笔接触A、B、C三点， CD之间断路
氖管均发光，接触D点氖管不发光，则故障可能是________（选填“灯丝断了”、“进户零线断了”或“CD之间断路”）。
