人教版（2024）九年级全册第十六章 电压 电阻第1节 电压优秀复习练习题
展开
这是一份人教版（2024）九年级全册第十六章 电压 电阻第1节 电压优秀复习练习题，文件包含161电压考点解读原卷版docx、161电压考点解读解析版docx等2份试卷配套教学资源，其中试卷共35页， 欢迎下载使用。
1、电压

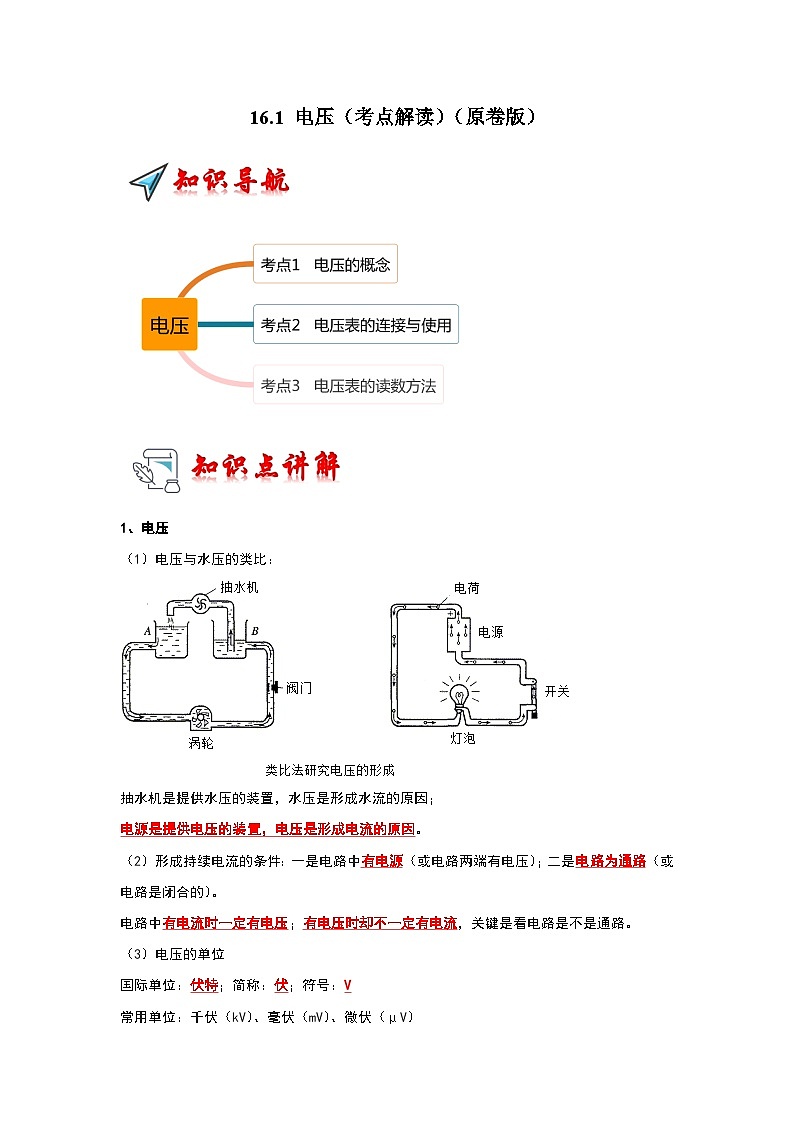

（1）电压与水压的类比：
抽水机是提供水压的装置，水压是形成水流的原因；
电源是提供电压的装置，电压是形成电流的原因。
（2）形成持续电流的条件：一是电路中有电源（或电路两端有电压）；二是电路为通路（或电路是闭合的）。
电路中有电流时一定有电压；有电压时却不一定有电流，关键是看电路是不是通路。
（3）电压的单位
国际单位：伏特；简称：伏；符号：V
常用单位：千伏（kV）、毫伏（mV）、微伏（μV）
换算关系：1kV=103V；1V=103mV；1mV=103μV；
（4）常见电压值
家庭电路电压：220V
对人体安全电压：不高于36V
手机电池的电压：3.7V
一节干电池电压：1.5V
一节铅蓄电池电压：2V
（5）电压表是测量电压的仪表，表盘中央标有字母V，电路元件符号：。
2、电压表

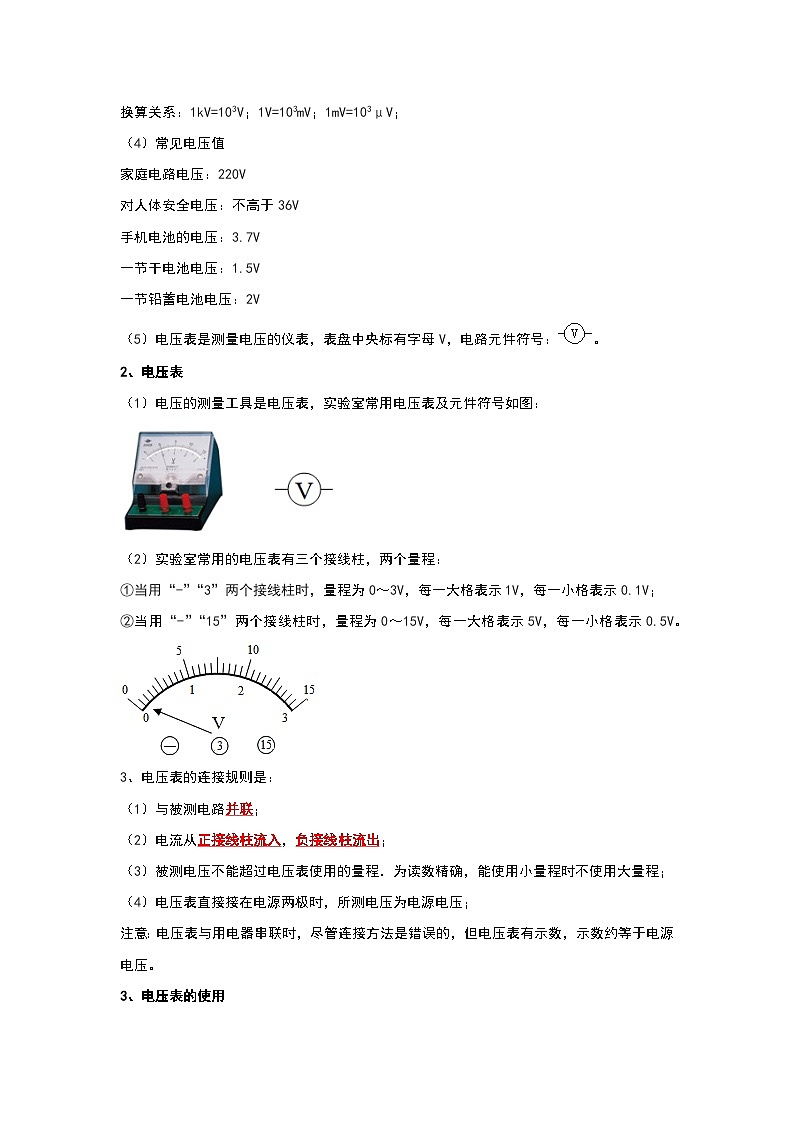

（1）电压的测量工具是电压表，实验室常用电压表及元件符号如图：
（2）实验室常用的电压表有三个接线柱，两个量程：
①当用“-”“3”两个接线柱时，量程为0～3V，每一大格表示1V，每一小格表示0.1V；
②当用“-”“15”两个接线柱时，量程为0～15V，每一大格表示5V，每一小格表示0.5V。
3、电压表的连接规则是：
（1）与被测电路并联；
（2）电流从正接线柱流入，负接线柱流出；
（3）被测电压不能超过电压表使用的量程．为读数精确，能使用小量程时不使用大量程；
（4）电压表直接接在电源两极时，所测电压为电源电压；
注意：电压表与用电器串联时，尽管连接方法是错误的，但电压表有示数，示数约等于电源电压。

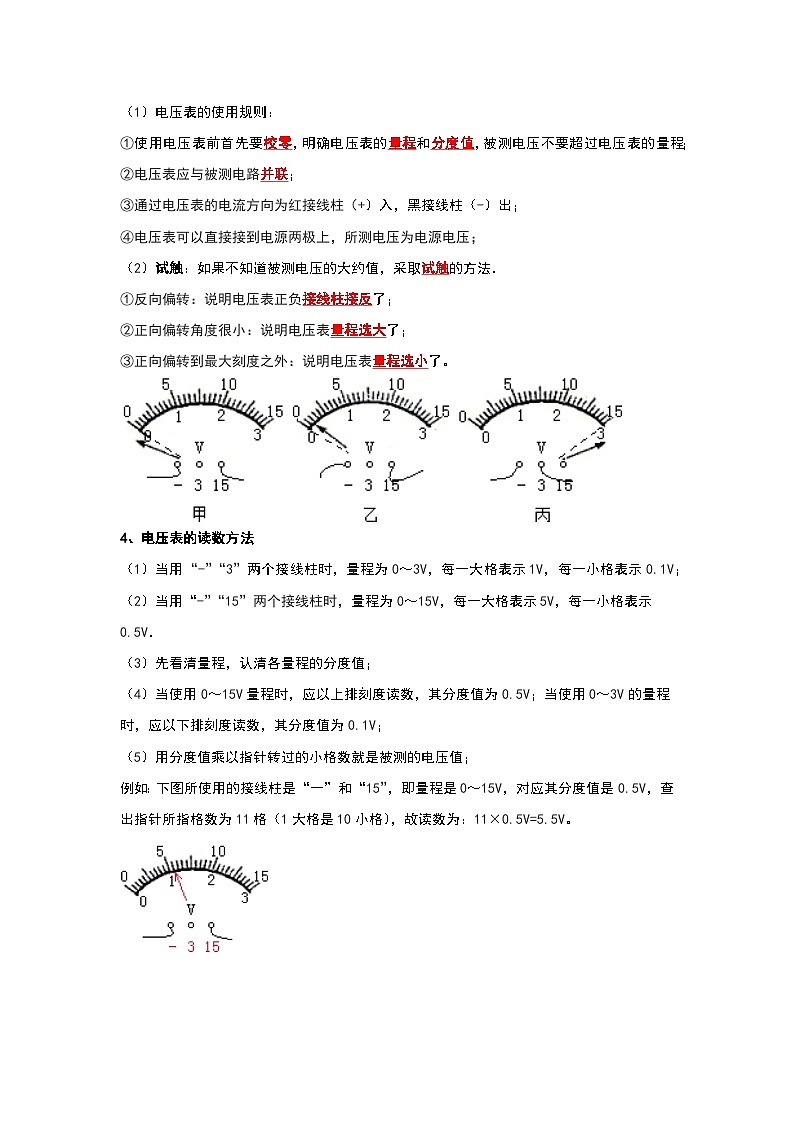

3、电压表的使用
（1）电压表的使用规则：
①使用电压表前首先要校零，明确电压表的量程和分度值，被测电压不要超过电压表的量程；
②电压表应与被测电路并联；
③通过电压表的电流方向为红接线柱（+）入，黑接线柱（-）出；
④电压表可以直接接到电源两极上，所测电压为电源电压；
（2）试触：如果不知道被测电压的大约值，采取试触的方法．
①反向偏转：说明电压表正负接线柱接反了；
②正向偏转角度很小：说明电压表量程选大了；
③正向偏转到最大刻度之外：说明电压表量程选小了。
4、电压表的读数方法
（1）当用“-”“3”两个接线柱时，量程为0～3V，每一大格表示1V，每一小格表示0.1V；
（2）当用“-”“15”两个接线柱时，量程为0～15V，每一大格表示5V，每一小格表示0.5V．
（3）先看清量程，认清各量程的分度值；
（4）当使用0～15V量程时，应以上排刻度读数，其分度值为0.5V；当使用0～3V的量程时，应以下排刻度读数，其分度值为0.1V；
（5）用分度值乘以指针转过的小格数就是被测的电压值；
例如：下图所使用的接线柱是“一”和“15”，即量程是0～15V，对应其分度值是0.5V，查出指针所指格数为11格（1大格是10小格），故读数为：11×0.5V=5.5V。
【考点1 电压的概念】
【典例1-1】（2022秋•南关区期末）下列常见的电压，电压值最大的是（ ）
A．一节干电池 B．无轨电车电源 C．手机电池 D．闪电时云层间
【典例1-2】（2023•曹县二模）一节干电池的电压约为 V；如图所示，闪电电流通过避雷针时电流方向 （填“向上”、“向下”）。
【变式1-1】（2023春•汉寿县期中）下列说法中，你认为最符合实际的是（ ）
A．对人体安全的电压不高于36V B．两个鸡蛋的重力约为5N
C．水的密度为4.2×103kg/m3 D．人的正常步行速度为5m/s
【变式1-2】（2023•松江区一模）一节新干电池的电压约为（ ）
A．1.5伏B．15伏C．150伏D．300伏
【变式1-3】（2022秋•承德县期末）人体安全电压是 V，雷电的电压高达10亿伏特，十分危险且破坏力极强，高大建筑物的顶端都会安装避雷针。雷雨天气，某片云层在摩擦过程中 （选填“得到”或“失去”）电子带负电，当它靠近建筑物时，云层中的电荷经过避雷针导入大地，此时电流的方向为 （选填“从云层到大地”或“从大地到云层”）。
【考点2 电压表的连接与使用】
【典例2-1】（2022秋•庄河市期末）如图所示，当开关S闭合后，电压表测量灯泡L2两端电压的是（ ）
A．B．
C．D．
【典例2-2】（2023•合肥一模）如图所示的电路中，闭合开关S后，两灯均发光，则甲是
表（选填“电流”或“电压”）。
【变式2-1】（2023•浑南区开学）如图所示，闭合开关，要使两灯泡都能发光，下面说法中正确的是（ ）
A．甲是电流表，乙是电压表B．甲是电压表，乙是电流表
C．甲、乙都是电流表 D．甲、乙都是电压表
【变式2-2】（2023•广西三模）如图所示的电路中，电源电压保持不变，开关S1始终闭合。当开关S2断开时，灯L1、L2均发光，则灯L1、L2是 联的；当开关S2闭合时，灯L1仍发光、L2熄灭，则电压表的示数 （填“变大”、“变小”或“不变”）。
【考点3 电压表的读数方法】
【典例3-1】（2022秋•顺义区期末）如图所示电压表的示数为（ ）
A．1.0VB．6.5VC．1.3VD．5.0V
【典例3-2】（2023•金乡县三模）如图，小明用一个柠檬制作了一个水果电池，他用电压表测水果电池电压，由图可知：该水果电池的负极是 片，提供的电压为 V。
【变式3-1】（2022•台州）某次实验时，电表的接线和指针的位置如图所示，其示数为（ ）
A．2.50伏B．12.5伏C．2.50安D．12.5安
【变式3-2】（2022秋•金山区期末）如图（a）所示，长度和材料相同、粗细不同的金属棒AB和CD串联在电路中。将电压表分别并联AB和CD两端，电表指针的位置均如图（b）所示，则AB两端的电压为 伏，CD两端电压为 伏，通过AB的电流 通过CD的电流（选填“大于”“等于”或“小于”）。
一、选择题。
1．（2022秋•成都期末）10月24日小鹏汇天第六代飞行汽车发布，车重约2吨，可乘坐2人，在飞行系统折叠收纳状态下，跟一辆普通的纯电动汽车相当，飞行汽车可以用家用电“慢充”，也可在专用高压直流充电桩上“快充”，小鹏飞行汽车“快充”的电压可能为（ ）
A．1.5VB．220VC．5VD．380V
2．（2023•泗洪县一模）下列有关物理量，符合生活实际的是（ ）
A．中学生正常步行速度约为1.4km/h
B．人正常呼吸一次约为0.5s
C．人体密度约为1g/cm3
D．只有小于36V的电压才是人体安全电压
3．（2023•内黄县二模）如图所示，当开关S闭合后，关于①②③电表的类型及灯泡的串并联结构，下列说法正确的是（ ）
A．当L1和L2串联时，②是电压表，①③是电流表
B．当①③是电压表，②是电流表时，只有L1发光
C．若①②同时是电压表，③是电流表，只有L1发光
D．当①②③同时是电流表时，两灯并联且都亮
4．（2023•崂山区开学）下列有关电流表和电压表的使用方法错误的是（ ）
A．电流表应串联在待测电路中
B．电流应从电表的正接线柱流入，从负接线柱流出
C．待测电流或电压不能超过电表的量程
D．电表可以直接连接在电源的两端
5．（2022秋•镇原县期末）如图所示的电路中，当开关S闭合后，下列说法正确的是（ ）
A．当开关S闭合后，若甲、乙表是电压表，则电阻R1、R2并联
B．当开关S闭合后，若甲表是电压表，乙表是电流表，则电阻R1、R2串联
C．当开关S断开后，若甲表是电压表，乙表是电流表，则电阻R1、R2串联
D．当开关S断开后，若甲、乙表都是电流表，则电阻R1、R2并联
6．（2022•天津模拟）在某次电学实验中、某电表的示数如图所示、其示数为（ ）
A．1.5AB．7.5AC．1.5VD．7.5V
7．（2021秋•绥宁县期中）用电压表测电路中的电压，一位同学接入的电路是“0﹣3V”这个量程，而另一位同学却按照“0﹣15V”的量程读成了7V，那么实际测量的电压应该是（ ）
A．1.4VB．3.5VC．7VD．14V
8．（2022秋•新建区期末）（多选）如图所示的圆圈为电流表或电压表，当开关S闭合后，两灯均能发光，各表均有示数，下列说法正确的是（ ）
A．①③示数一定相等B．①④示数可能相等
C．②④示数一定不相等D．③④可以是同种类的电表
二、填空题。
9．（2023春•新城区月考）小赵同学在整理物理笔记，请你帮他补充完整：对人体的安全电压是不高于36V；一节新的1号干电池提供的电压是 V；教室内的一只日光灯正常工作的电流约0.18A，合 mA。
10．（2022秋•平舆县期末）经验证明，只有 的电压对人体才是安全的。如图所示是电风扇的一个自动保护装置，当电扇不慎被碰发生倾斜或倾倒时，小球就会向一侧滚动使电路断开，起到保护作用，这个保护装置在电扇电路中的作用相当于 。
11．（2023•新泰市三模）如图所示，小明在烧杯中装入盐水，将铜片和锌片放入其中，制成了一个电池， （填“锌”或“铜”）片是电池的负极。
12．（2023•广西模拟）如图，甲、乙为两只相同的电压表或电流表，若断开开关，此时R1与R2 联。更换两表种类，闭合开关，两表均有示数，此时两表均为 表。
13．（2022秋•麻章区期末）在用橙子做水果电池时，用导线将电压表的两个接线柱分别连在铜片和锌片上，观察到电压表指针发生了偏转，如图所示。由此可知：锌片是这个水果电池的 （填“正”或“负”）极；此时电压表示数为 V，水果电池是把 转化为电能。
三、作图题。
14．（2022秋•龙港区期末）请你帮助小明同学在如图所示的圆圈内，分别填入小灯泡、电流表和电压表的符号（每一种符号只能填一次），要求开关闭合时两灯并联，电流表测其中一只灯泡的电流，电压表测电源电压。
15．（2022秋•伊通县期末）如图所示，请在虚线框内分别填入电压表和电流表的元件符号，使开关S闭合后两个灯泡都能发光。
16．（2023•吴中区校级开学）在如图所示电路的“〇”内填上适当的电表符号。要求：当开关S闭合时，两灯泡均消耗电能。
四、解答题。
17．（2022秋•奉贤区校级期中）在“用电流表、电压表测电流、电压”的实验中，用如图所示的器材连接电路时，电键应该处于 状态（选填“闭合”或“断开”），测量时电流不能超过 安。在图（a）中以笔画线代替导线连接电路，要求：电压表测L1两端的电压；连接好后，闭合电键，电压表的表盘情况如图（b）所示，此时电压表的示数为 伏。
18．（2021秋•烟台期中）前面我们已经学习了很多测量仪器，学习测量仪器时的步骤和方法是有共性的。电压表是一种电学实验常用的测量仪器，请你用自己喜欢的方式写出或画出电压表与一般的测量仪器相比在学习、使用上有哪些共性和个性。要求一目了然、注重逻辑且具有一定的美感。
1、电压
（1）电压与水压的类比：
抽水机是提供水压的装置，水压是形成水流的原因；
电源是提供电压的装置，电压是形成电流的原因。
（2）形成持续电流的条件：一是电路中有电源（或电路两端有电压）；二是电路为通路（或电路是闭合的）。
电路中有电流时一定有电压；有电压时却不一定有电流，关键是看电路是不是通路。
（3）电压的单位
国际单位：伏特；简称：伏；符号：V
常用单位：千伏（kV）、毫伏（mV）、微伏（μV）
换算关系：1kV=103V；1V=103mV；1mV=103μV；
（4）常见电压值
家庭电路电压：220V
对人体安全电压：不高于36V
手机电池的电压：3.7V
一节干电池电压：1.5V
一节铅蓄电池电压：2V
（5）电压表是测量电压的仪表，表盘中央标有字母V，电路元件符号：。
2、电压表
（1）电压的测量工具是电压表，实验室常用电压表及元件符号如图：
（2）实验室常用的电压表有三个接线柱，两个量程：
①当用“-”“3”两个接线柱时，量程为0～3V，每一大格表示1V，每一小格表示0.1V；
②当用“-”“15”两个接线柱时，量程为0～15V，每一大格表示5V，每一小格表示0.5V。
3、电压表的连接规则是：
（1）与被测电路并联；
（2）电流从正接线柱流入，负接线柱流出；
（3）被测电压不能超过电压表使用的量程．为读数精确，能使用小量程时不使用大量程；
（4）电压表直接接在电源两极时，所测电压为电源电压；
注意：电压表与用电器串联时，尽管连接方法是错误的，但电压表有示数，示数约等于电源电压。
3、电压表的使用
（1）电压表的使用规则：
①使用电压表前首先要校零，明确电压表的量程和分度值，被测电压不要超过电压表的量程；
②电压表应与被测电路并联；
③通过电压表的电流方向为红接线柱（+）入，黑接线柱（-）出；
④电压表可以直接接到电源两极上，所测电压为电源电压；
（2）试触：如果不知道被测电压的大约值，采取试触的方法．
①反向偏转：说明电压表正负接线柱接反了；
②正向偏转角度很小：说明电压表量程选大了；
③正向偏转到最大刻度之外：说明电压表量程选小了。
4、电压表的读数方法
（1）当用“-”“3”两个接线柱时，量程为0～3V，每一大格表示1V，每一小格表示0.1V；
（2）当用“-”“15”两个接线柱时，量程为0～15V，每一大格表示5V，每一小格表示0.5V．
（3）先看清量程，认清各量程的分度值；
（4）当使用0～15V量程时，应以上排刻度读数，其分度值为0.5V；当使用0～3V的量程时，应以下排刻度读数，其分度值为0.1V；
（5）用分度值乘以指针转过的小格数就是被测的电压值；
例如：下图所使用的接线柱是“一”和“15”，即量程是0～15V，对应其分度值是0.5V，查出指针所指格数为11格（1大格是10小格），故读数为：11×0.5V=5.5V。
【考点1 电压的概念】
【典例1-1】（2022秋•南关区期末）下列常见的电压，电压值最大的是（ ）
A．一节干电池 B．无轨电车电源 C．手机电池 D．闪电时云层间
【典例1-2】（2023•曹县二模）一节干电池的电压约为 V；如图所示，闪电电流通过避雷针时电流方向 （填“向上”、“向下”）。
【变式1-1】（2023春•汉寿县期中）下列说法中，你认为最符合实际的是（ ）
A．对人体安全的电压不高于36V B．两个鸡蛋的重力约为5N
C．水的密度为4.2×103kg/m3 D．人的正常步行速度为5m/s
【变式1-2】（2023•松江区一模）一节新干电池的电压约为（ ）
A．1.5伏B．15伏C．150伏D．300伏
【变式1-3】（2022秋•承德县期末）人体安全电压是 V，雷电的电压高达10亿伏特，十分危险且破坏力极强，高大建筑物的顶端都会安装避雷针。雷雨天气，某片云层在摩擦过程中 （选填“得到”或“失去”）电子带负电，当它靠近建筑物时，云层中的电荷经过避雷针导入大地，此时电流的方向为 （选填“从云层到大地”或“从大地到云层”）。
【考点2 电压表的连接与使用】
【典例2-1】（2022秋•庄河市期末）如图所示，当开关S闭合后，电压表测量灯泡L2两端电压的是（ ）
A．B．
C．D．
【典例2-2】（2023•合肥一模）如图所示的电路中，闭合开关S后，两灯均发光，则甲是
表（选填“电流”或“电压”）。
【变式2-1】（2023•浑南区开学）如图所示，闭合开关，要使两灯泡都能发光，下面说法中正确的是（ ）
A．甲是电流表，乙是电压表B．甲是电压表，乙是电流表
C．甲、乙都是电流表 D．甲、乙都是电压表
【变式2-2】（2023•广西三模）如图所示的电路中，电源电压保持不变，开关S1始终闭合。当开关S2断开时，灯L1、L2均发光，则灯L1、L2是 联的；当开关S2闭合时，灯L1仍发光、L2熄灭，则电压表的示数 （填“变大”、“变小”或“不变”）。
【考点3 电压表的读数方法】
【典例3-1】（2022秋•顺义区期末）如图所示电压表的示数为（ ）
A．1.0VB．6.5VC．1.3VD．5.0V
【典例3-2】（2023•金乡县三模）如图，小明用一个柠檬制作了一个水果电池，他用电压表测水果电池电压，由图可知：该水果电池的负极是 片，提供的电压为 V。
【变式3-1】（2022•台州）某次实验时，电表的接线和指针的位置如图所示，其示数为（ ）
A．2.50伏B．12.5伏C．2.50安D．12.5安
【变式3-2】（2022秋•金山区期末）如图（a）所示，长度和材料相同、粗细不同的金属棒AB和CD串联在电路中。将电压表分别并联AB和CD两端，电表指针的位置均如图（b）所示，则AB两端的电压为 伏，CD两端电压为 伏，通过AB的电流 通过CD的电流（选填“大于”“等于”或“小于”）。
一、选择题。
1．（2022秋•成都期末）10月24日小鹏汇天第六代飞行汽车发布，车重约2吨，可乘坐2人，在飞行系统折叠收纳状态下，跟一辆普通的纯电动汽车相当，飞行汽车可以用家用电“慢充”，也可在专用高压直流充电桩上“快充”，小鹏飞行汽车“快充”的电压可能为（ ）
A．1.5VB．220VC．5VD．380V
2．（2023•泗洪县一模）下列有关物理量，符合生活实际的是（ ）
A．中学生正常步行速度约为1.4km/h
B．人正常呼吸一次约为0.5s
C．人体密度约为1g/cm3
D．只有小于36V的电压才是人体安全电压
3．（2023•内黄县二模）如图所示，当开关S闭合后，关于①②③电表的类型及灯泡的串并联结构，下列说法正确的是（ ）
A．当L1和L2串联时，②是电压表，①③是电流表
B．当①③是电压表，②是电流表时，只有L1发光
C．若①②同时是电压表，③是电流表，只有L1发光
D．当①②③同时是电流表时，两灯并联且都亮
4．（2023•崂山区开学）下列有关电流表和电压表的使用方法错误的是（ ）
A．电流表应串联在待测电路中
B．电流应从电表的正接线柱流入，从负接线柱流出
C．待测电流或电压不能超过电表的量程
D．电表可以直接连接在电源的两端
5．（2022秋•镇原县期末）如图所示的电路中，当开关S闭合后，下列说法正确的是（ ）
A．当开关S闭合后，若甲、乙表是电压表，则电阻R1、R2并联
B．当开关S闭合后，若甲表是电压表，乙表是电流表，则电阻R1、R2串联
C．当开关S断开后，若甲表是电压表，乙表是电流表，则电阻R1、R2串联
D．当开关S断开后，若甲、乙表都是电流表，则电阻R1、R2并联
6．（2022•天津模拟）在某次电学实验中、某电表的示数如图所示、其示数为（ ）
A．1.5AB．7.5AC．1.5VD．7.5V
7．（2021秋•绥宁县期中）用电压表测电路中的电压，一位同学接入的电路是“0﹣3V”这个量程，而另一位同学却按照“0﹣15V”的量程读成了7V，那么实际测量的电压应该是（ ）
A．1.4VB．3.5VC．7VD．14V
8．（2022秋•新建区期末）（多选）如图所示的圆圈为电流表或电压表，当开关S闭合后，两灯均能发光，各表均有示数，下列说法正确的是（ ）
A．①③示数一定相等B．①④示数可能相等
C．②④示数一定不相等D．③④可以是同种类的电表
二、填空题。
9．（2023春•新城区月考）小赵同学在整理物理笔记，请你帮他补充完整：对人体的安全电压是不高于36V；一节新的1号干电池提供的电压是 V；教室内的一只日光灯正常工作的电流约0.18A，合 mA。
10．（2022秋•平舆县期末）经验证明，只有 的电压对人体才是安全的。如图所示是电风扇的一个自动保护装置，当电扇不慎被碰发生倾斜或倾倒时，小球就会向一侧滚动使电路断开，起到保护作用，这个保护装置在电扇电路中的作用相当于 。
11．（2023•新泰市三模）如图所示，小明在烧杯中装入盐水，将铜片和锌片放入其中，制成了一个电池， （填“锌”或“铜”）片是电池的负极。
12．（2023•广西模拟）如图，甲、乙为两只相同的电压表或电流表，若断开开关，此时R1与R2 联。更换两表种类，闭合开关，两表均有示数，此时两表均为 表。
13．（2022秋•麻章区期末）在用橙子做水果电池时，用导线将电压表的两个接线柱分别连在铜片和锌片上，观察到电压表指针发生了偏转，如图所示。由此可知：锌片是这个水果电池的 （填“正”或“负”）极；此时电压表示数为 V，水果电池是把 转化为电能。
三、作图题。
14．（2022秋•龙港区期末）请你帮助小明同学在如图所示的圆圈内，分别填入小灯泡、电流表和电压表的符号（每一种符号只能填一次），要求开关闭合时两灯并联，电流表测其中一只灯泡的电流，电压表测电源电压。
15．（2022秋•伊通县期末）如图所示，请在虚线框内分别填入电压表和电流表的元件符号，使开关S闭合后两个灯泡都能发光。
16．（2023•吴中区校级开学）在如图所示电路的“〇”内填上适当的电表符号。要求：当开关S闭合时，两灯泡均消耗电能。
四、解答题。
17．（2022秋•奉贤区校级期中）在“用电流表、电压表测电流、电压”的实验中，用如图所示的器材连接电路时，电键应该处于 状态（选填“闭合”或“断开”），测量时电流不能超过 安。在图（a）中以笔画线代替导线连接电路，要求：电压表测L1两端的电压；连接好后，闭合电键，电压表的表盘情况如图（b）所示，此时电压表的示数为 伏。
18．（2021秋•烟台期中）前面我们已经学习了很多测量仪器，学习测量仪器时的步骤和方法是有共性的。电压表是一种电学实验常用的测量仪器，请你用自己喜欢的方式写出或画出电压表与一般的测量仪器相比在学习、使用上有哪些共性和个性。要求一目了然、注重逻辑且具有一定的美感。
