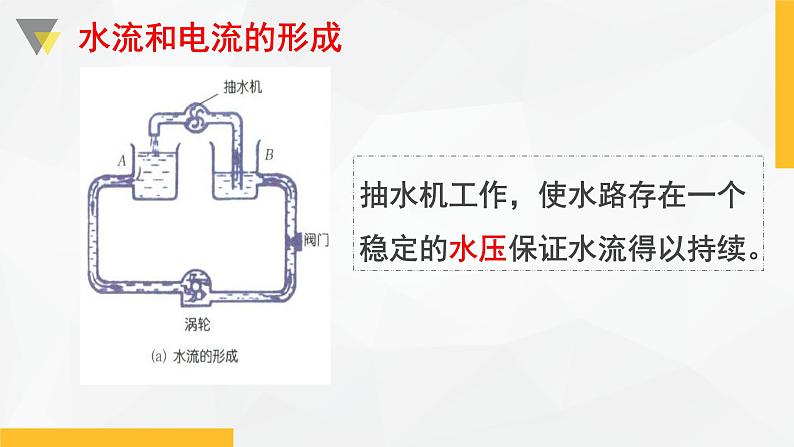

抽水机工作，使水路存在一个稳定的水压保证水流得以持续。

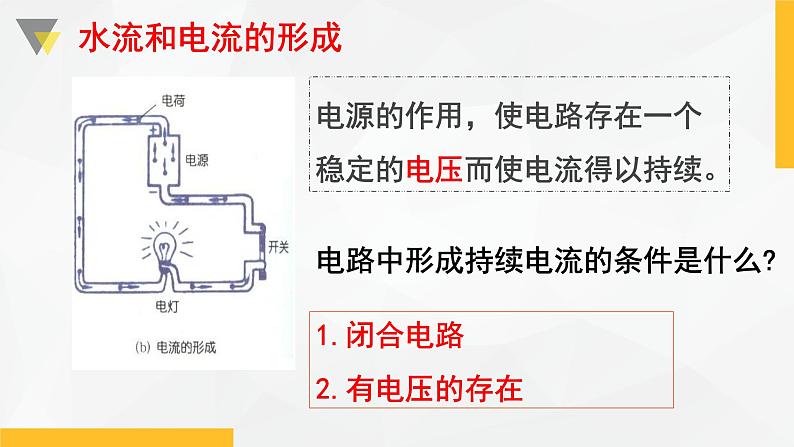

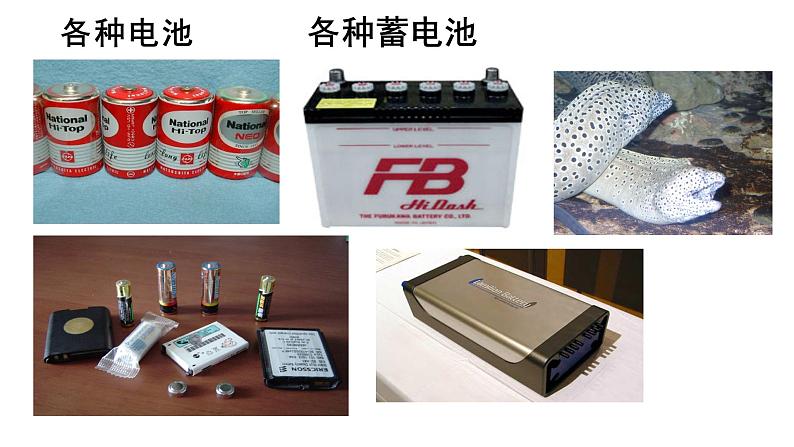

电源的作用，使电路存在一个稳定的电压而使电流得以持续。
电路中形成持续电流的条件是什么?
1.闭合电路2.有电压的存在

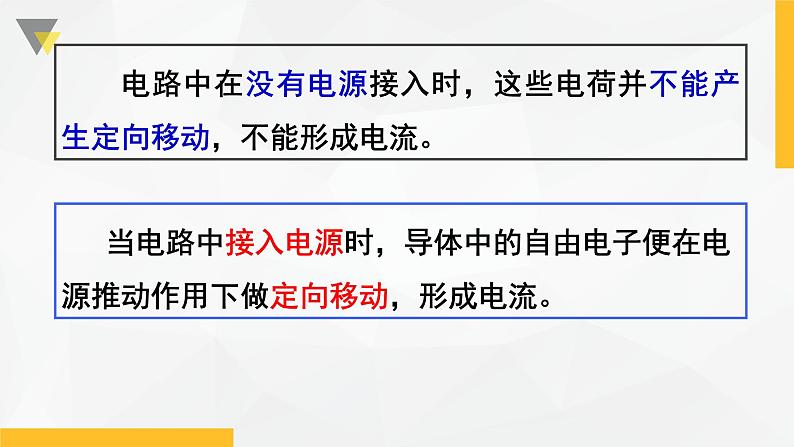

电路中在没有电源接入时，这些电荷并不能产生定向移动，不能形成电流。
当电路中接入电源时，导体中的自由电子便在电源推动作用下做定向移动，形成电流。

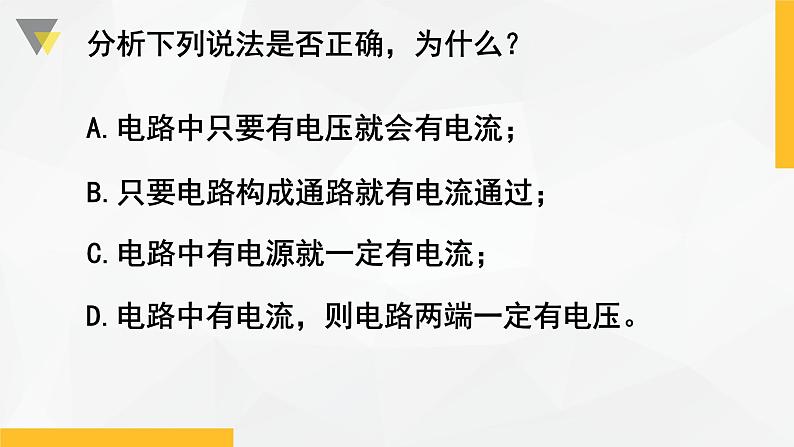

分析下列说法是否正确，为什么？
A.电路中只要有电压就会有电流；
B.只要电路构成通路就有电流通过；
C.电路中有电源就一定有电流；
D.电路中有电流，则电路两端一定有电压。

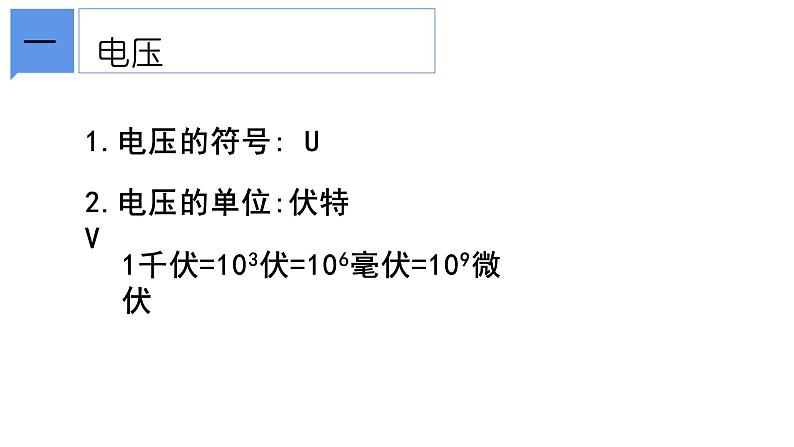

2.电压的单位:伏特 V
1千伏=103伏=106毫伏=109微伏

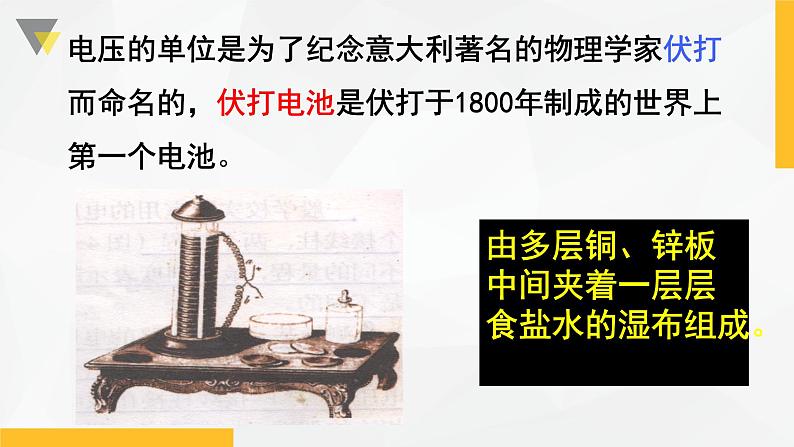

电压的单位是为了纪念意大利著名的物理学家伏打而命名的，伏打电池是伏打于1800年制成的世界上第一个电池。
由多层铜、锌板中间夹着一层层食盐水的湿布组成。
1．测量电压的仪表：
①三个接线柱：“-”、“3”、“15”
②两个量程：0～3伏和O～15伏 一大格分别表示：1伏和5伏 一小格分别为：O.1伏和O.5伏
2.测量方法（1）调零（2）选择电压表的量程；（3）将电压表并联到被测电路中；（4）正确读数。
（1）必须把电压表并联在被测电路两端
（2）把电压表的“+”接线柱接在跟电源正极相连的那端，“-”接线柱皆在与电源负极相连的那端。
（4) 被测电压不能超过电压表的量程
（3）允许电压表直接连入电源两极上测电源电压
1.正入负出；2.正确选择量程。
下列图中有没有错误？错在哪里？
电压表有读数，电灯怎么会不亮呢？
（1）电压表与被测电路串联（2）正负接线柱反接
找一找图中电压表测的是什么电压？
①并联在一个用电器或电源两端时测该用电器或电源的电压②并联在多个用电器两端时，测不包括电源的部分③串联时测电源电压
1.在各电路图的A、B圆圈中填上适当的字母，表示不同的电表，并在图中标明正负接线柱。
任务：测量两节干电池的电压
串联电路的总电压等于各部分电路两端的电压之和 U总=U1+U2
并联电路中，各支路两端的电压相等 U总=U1=U2
