一、作图题
1．根据图中给出的入射光线AO画出其反射光线OB，并标出反射角及其大小。
2．如图所示，从光源S发出的一条光线射向平面镜，经平面镜反射后过A点，请作出这条入射光线并完成光路图。

3．自行车尾灯可有效避免夜间交通事故的发生，它由多组“直角反射器”组成，其中一组“直角反射器”如图所示，一束光射向平面镜S1，请在图中画出经过S1、S2两个平面镜反射后的光路图。

4．如图，小玲利用一块平面镜，将正午时分直射的太阳光引入一根水平管道内，请在图中画出平面镜的位置。
5．如图所示，S′为点光源S在平面镜中所成的像，点光源S为图中平面镜左侧三点中的某一点，请利用平面镜成像特点作图确定点光源的位置并标出S。

6．如图，作出物体在平面镜中所成的像。

7．如图，S为光源，画出光线a的反射光线和S在平面镜中的像。
8．“仙女飞天”魔术表演中，位于P点的观众看到云雾中漫舞的仙女，实质是挡板后的演员A在平面镜中的虚像，如图所示。请作出平面镜的位置，并完成P点观众看到仙女的光路图。

9．如图，一条光线垂直界面AC进入玻璃砖后，在界面AB上只发生反射，在图中画出该光线经界面AB反射和从界面BC离开玻璃砖后的光线。

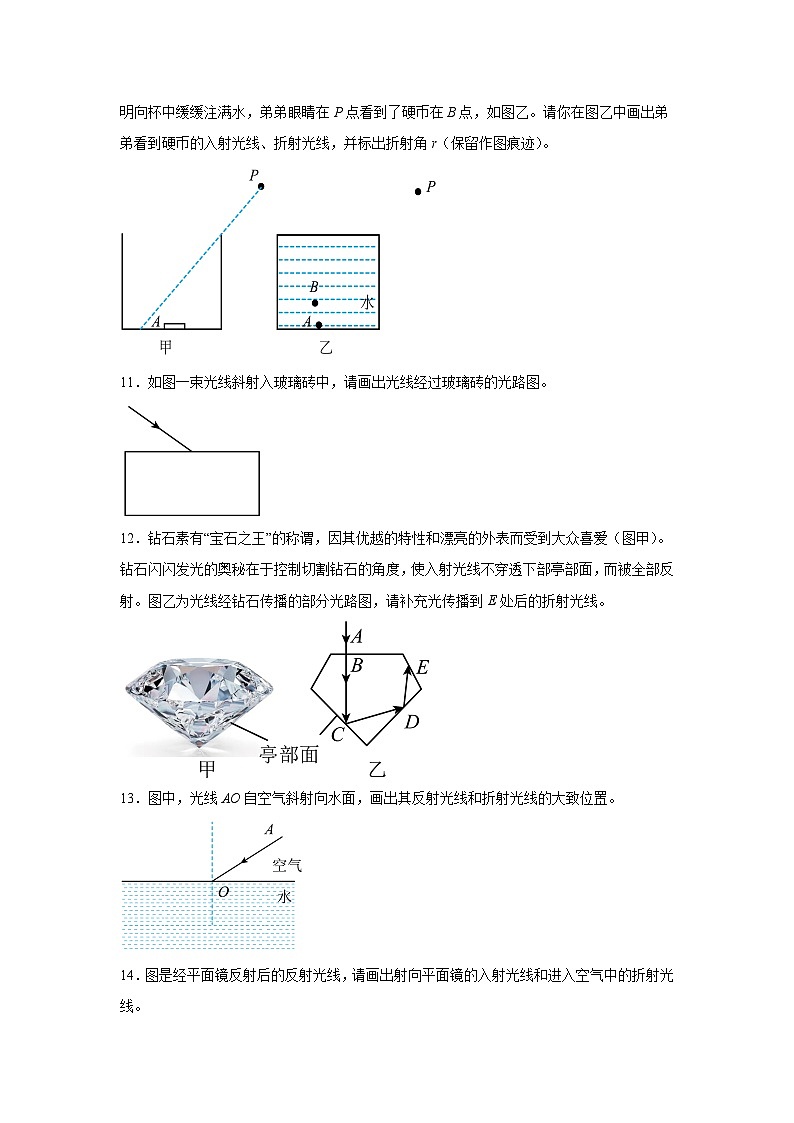

10．小明将装有硬币A的空杯放在弟弟面前，弟弟的眼睛在P点看不到硬币，如图甲。小明向杯中缓缓注满水，弟弟眼睛在P点看到了硬币在B点，如图乙。请你在图乙中画出弟弟看到硬币的入射光线、折射光线，并标出折射角r（保留作图痕迹）。
11．如图一束光线斜射入玻璃砖中，请画出光线经过玻璃砖的光路图。
12．钻石素有“宝石之王”的称谓，因其优越的特性和漂亮的外表而受到大众喜爱（图甲）。钻石闪闪发光的奥秘在于控制切割钻石的角度，使入射光线不穿透下部亭部面，而被全部反射。图乙为光线经钻石传播的部分光路图，请补充光传播到E处后的折射光线。
13．图中，光线AO自空气斜射向水面，画出其反射光线和折射光线的大致位置。
14．图是经平面镜反射后的反射光线，请画出射向平面镜的入射光线和进入空气中的折射光线。

15．小明用手机给水中的小鱼拍照，发现手机在水中的像刚好与鱼缸中的一条小鱼的像重合，图中A点表示小明眼睛的位置，B′点是小明看到的小鱼和手机的像重合的位置。请画出：
（1）手机的位置B；
（2）小明看到手机的像的光路图；
（3）水中鱼的大致位置C及看到鱼的光路图。

16．如图所示，水池边有一路灯S，路灯上方有一平面镜，S发出的光能经反射后射入水中，请画出：
（1）S在平面镜中所成的像；
（2）经反射后过A点的反射光线；
（3）照射到水池底的光路图。
参考答案：
1．
【详解】光的反射现象中，反射角等于入射角，入射角是40°，则反射角也为40°，根据反射光线、入射光线分居法线两侧，在法线右侧画出反射光线即可，如图所示：
2．
【详解】平面镜成像中，像与物关于平面镜对称，应用光的反射定律，光的反射光线的延长线过像点。先做S点关于平面镜的对称点，即为像点S′，连接S′A，S′A与平面镜的交点为入射点，连接入射点与S点，即得入射光线，如图所示：

3．
【详解】如图过入射点作镜面S1的垂线为法线，根据反射角等于入射角做出反射光线，反射光线与平面镜S2的交点作为入射点，再重复上述过程，做出反射光线，最后的反射光线与射向S1的入射光线平行，具体作图如图所示：

4．
【详解】将正午时分直射的太阳光引入一根水平管道，可知入射光线向下、反射光线水平向左，根据光的反射定律可知，法线垂直于平面镜，根据图中法线的位置，过入射点作法线的垂线得到平面镜的位置，如图所示：
5．
【详解】由平面镜成像的特点可知，物与像关于平面镜对称，像距等于物距，故可据此确定点光源S的位置如下图所示

6．
【详解】平面镜所成的像和物关于平面镜对称，所成的像是虚像。从点A向平面镜作垂线并延长至Aˊ，使Aˊ到平面镜的距离等于A到平面镜的距离，则Aˊ就是点A的像；用同样的方法作出点B的像Bˊ，然后用虚线连接AˊBˊ，标出箭头，则AˊBˊ就是物体在平面镜中所成的像，如图所示：

7．
【详解】过S点作平面镜的垂线，取等距离得到S'，连接S'和入射点作出反射光线，注意辅助线为虚线，如图所示
8．
【详解】平面镜成像时，像和物关于镜面对称，连接，做垂直平分线即镜面的位置，连接交镜面于O点，连接AO为入射光线，连接OP为反射光线，如图所示：

9．
【详解】光线由空气垂直射入玻璃时，传播方向不改变，此光线射向AB界面时，发生了全反射，据光的反射定律，作AB的垂线，即法线。因为玻璃砖是一个底角为45度的等腰三角形，AB为底边，那么垂直于腰AC入射的光线与AB的夹角为45度。所以射向AB的光线的入射角为45度。在光的反射现象中，反射角等于入射角，作出反射光线。反射角为45度，此反射光线与AB的夹角也为45度，所以是垂直射向BC，则此反射光线由玻璃射出时，传播方向不改变。作图如下：
10．
【详解】人眼看到的池底A点像的位置，连接人眼与B，与水面的交点O为入射点，连接AO为入射光线，O到人眼为折射光线，过O点画出法线，折射光线与法线的夹角为折射角，如图所示：

11．
【详解】第一次折射：先过入射点（光线与玻璃上表面的交点），垂直玻璃砖上表面作出法线，再在玻璃砖内部法线的另一侧作出折射光线，注意折射角小于入射角；
第二次折射：先过入射点（光线与玻璃下表面的交点），垂直玻璃砖下表面作出法线，再在玻璃砖的下侧空气中作出折射光线，注意折射角大于入射角，折射光线与玻璃砖上表面的入射光线平行，如图所示：
12．
【详解】先过折射点垂直于界面作出法线，然后根据光由钻石中斜射入空气中时，折射角大于入射角，在法线左侧的空气中画出折射光线，如下图所示：
13．
【详解】在空气中法线的另一侧作出反射光线，注意反射角等于入射角；在水中法线的另一侧作出折射光线，注意折射角小于入射角，如图所示：
14．
【详解】根据光的反射定律，反射角等于入射角，先作垂直于平面镜的法线，再画出在水中的入射光线；光线垂直于空气和水的界面时，传播方面不变，即进入空气的折射光线沿直线传播。如图所示：

15．
【详解】（1）根据平面镜成像像与物关于镜面对称，作出B′关于水面的对称点，即为手机的位置B。
（2）由题知，小明看到手机在鱼缸中的像刚好与鱼缸中一条小鱼重合在B点，手机在鱼缸中的像是由光的反射形成的（水面相当于平面镜），看到鱼缸中一条小鱼是由光的折射形成的虚像。连接B′A交水面于点O，则点O为入射点，连接BO即为入射光线，连接OA即为反射光线。
（3）水中鱼“射向”水面的光由水斜射入空气发生折射后进入人眼，人眼逆着折射光线看到鱼的像在B′点，根据光的折射规律可知，鱼的实际位置C应该在像的下侧，如图所示：

16．（1）（2）（3）
