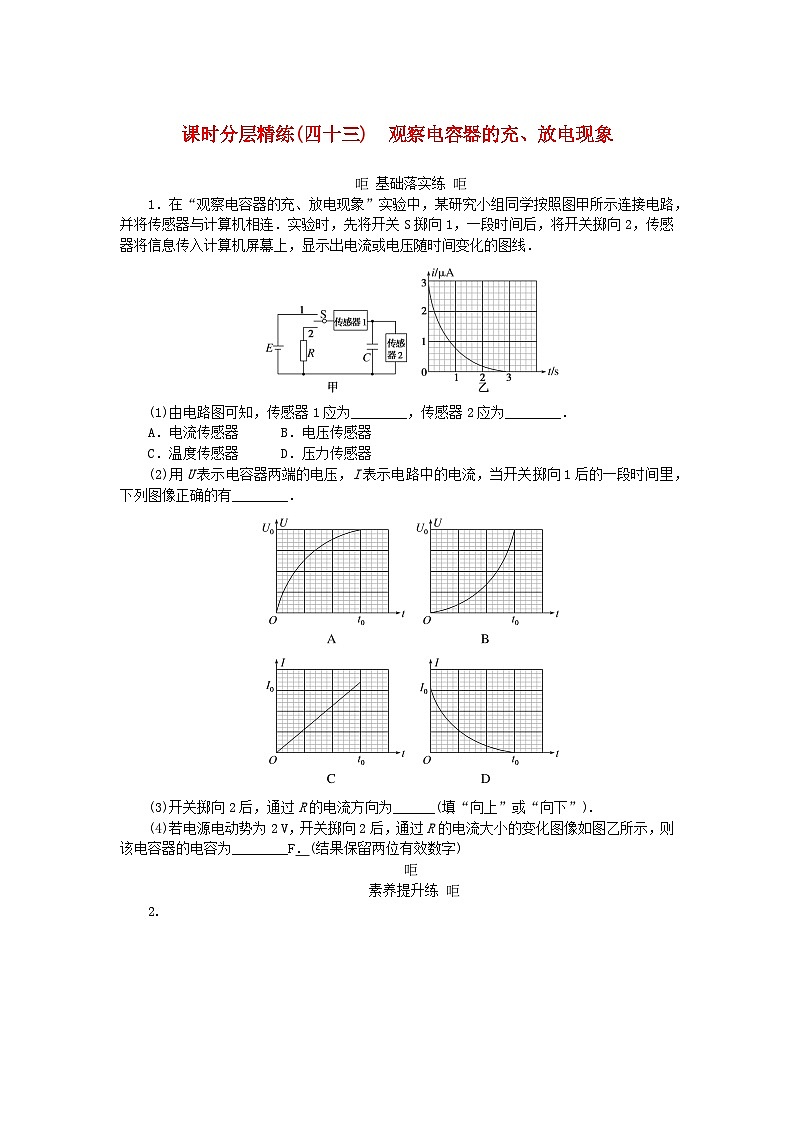

1．在“观察电容器的充、放电现象”实验中，某研究小组同学按照图甲所示连接电路，并将传感器与计算机相连．实验时，先将开关S掷向1，一段时间后，将开关掷向2，传感器将信息传入计算机屏幕上，显示出电流或电压随时间变化的图线．
(1)由电路图可知，传感器1应为________，传感器2应为________．
A．电流传感器 B．电压传感器
C．温度传感器 D．压力传感器
(2)用U表示电容器两端的电压，I表示电路中的电流，当开关掷向1后的一段时间里，下列图像正确的有________．
(3)开关掷向2后，通过R的电流方向为______(填“向上”或“向下”).
(4)若电源电动势为2 V，开关掷向2后，通过R的电流大小的变化图像如图乙所示，则该电容器的电容为________F．(结果保留两位有效数字)

素养提升练 
2.
电流传感器可以在电脑端记录电流随时间变化的图线，探究实验小组设计了如图甲所示的实验电路，探究电容器在不同电路中的充放电现象．
(1)第一次探究中先将开关接1，待电路稳定后再接2.探究电容器充电及通过电阻放电的电流规律．
①已知电流从右向左流过电流传感器时，电流为正，则与本次实验相符的I­t图像是________________________________________________________________________．
②从I­t图像的面积可以计算得出电容器电荷量的大小．关于本次实验探究，下列判断正确的是______．
A．若只增大电阻箱R的阻值，电容器放电的时间将变短
B．若只增大电阻箱R的阻值，I­t图像的面积将增大
C.在误差允许的范围内，放电和充电图像的面积应大致相等
(2)第二次探究中，该同学先将开关接1给电容器充电，待电路稳定后再接3，探究LC振荡电路的电流变化规律．
③探究实验小组得到的振荡电路电流波形图像，选取了开关接3之后的LC振荡电流的部分图像，如图乙所示，根据图像中记录的坐标信息可知，振荡电路的周期T＝________ s(结果保留两位有效数字).
④如果使用电动势更大的电源给电容器充电，则LC振荡电路的频率将________(填“增大”“减小”或“不变”).
⑤已知电源电动势E，测得充电过程I­t图像的面积为S，以及振荡电路的周期T，可以得到电感线圈的电感表达式L＝________．(以上物理量的单位均为国际单位制单位)
课时分层精练（四十三） 观察电容器的充、放电现象
1．解析：（1）由电路图可知传感器1串联在电路中，因此为电流传感器．传感器2并联在电路中，为电压传感器．
（2）电容器在充电过程中，充电电流逐渐减小，电容器两端电压逐渐增大，电压的变化率逐渐变小，最后趋于稳定值，故AD正确，BC错误．故选AD.
（3）开关掷向2后，电容器开始放电，通过R的电流方向向下．
（4）由图乙显示的i­t图像的面积可求出电容器的电荷量Q≈2.0×10－6 C，则电容器的电容C＝ eq \f(Q,U)＝ eq \f(2.0×10－6 C,2 V)＝1.0×10－6F.因电荷量的值需估算，所以电容值在0.96×10－6F～1.0×10－6 F均可．
答案：（1）A B （2）AD （3）向下 （4）0.96×10－6 F～1.0×10－6 F均可
2．解析：（1）①第一次探究过程为先给电容器充电，后电容器通过R放电，给电容器充电过程中电流从右向左流过传感器，即为正，由于充电后电容器上极板带正电，电容器通过R放电时，电流从左向右流过传感器，即为负．故选A.
②I­t图像的面积可以计算得出电容器电荷量的大小，则放电和充电图像的面积应大致相等，若只增大电阻箱R的阻值，电容器的电荷量不变，I­t图像的面积不变，若只增大电阻箱R的阻值，对电流的阻碍作用变大，电容器放电的时间将变长，故选C.
（2）③由图乙可知T＝ eq \f(10.036－9.944,10) s≈9.2×10－3 s
④由振荡周期T＝2π eq \r(LC)可知，如果使用电动势更大的电源给电容器充电，则LC振荡电路的周期不变，则频率也不变；
⑤充电过程I­t图像的面积为S，则q＝CE＝S得C＝ eq \f(S,E)，由T＝2π eq \r(LC)得L＝ eq \f(T2,4π2C)＝ eq \f(T2E,4π2S)
答案：（1）A C （2）9.2×10－3 不变 eq \f(ET2,4π2S)
