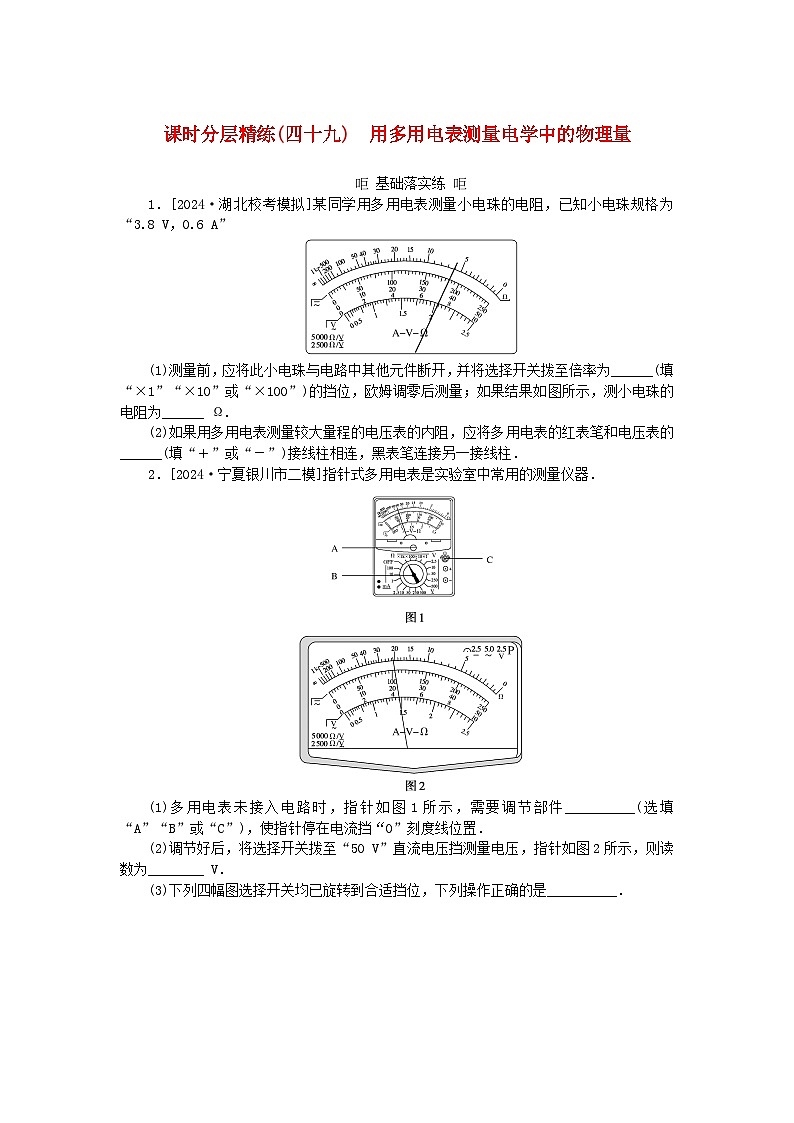

1．[2024·湖北校考模拟]某同学用多用电表测量小电珠的电阻，已知小电珠规格为“3.8 V，0.6 A”
(1)测量前，应将此小电珠与电路中其他元件断开，并将选择开关拨至倍率为______(填“×1”“×10”或“×100”)的挡位，欧姆调零后测量；如果结果如图所示，测小电珠的电阻为______ Ω.
(2)如果用多用电表测量较大量程的电压表的内阻，应将多用电表的红表笔和电压表的______(填“＋”或“－”)接线柱相连，黑表笔连接另一接线柱．
2．[2024·宁夏银川市二模]指针式多用电表是实验室中常用的测量仪器．
(1)多用电表未接入电路时，指针如图1所示，需要调节部件__________(选填“A”“B”或“C”)，使指针停在电流挡“0”刻度线位置．
(2)调节好后，将选择开关拨至“50 V”直流电压挡测量电压，指针如图2所示，则读数为________ V．
(3)下列四幅图选择开关均已旋转到合适挡位，下列操作正确的是__________．
A．甲图是用多用电表直流电压挡测量小灯泡两端的电压
B．乙图是用多用电表直流电流挡测量电路中的电流
C．丙图是用多用电表欧姆挡测量小灯泡的电阻
D．丁图是用多用电表欧姆挡测量二极管的反向电阻

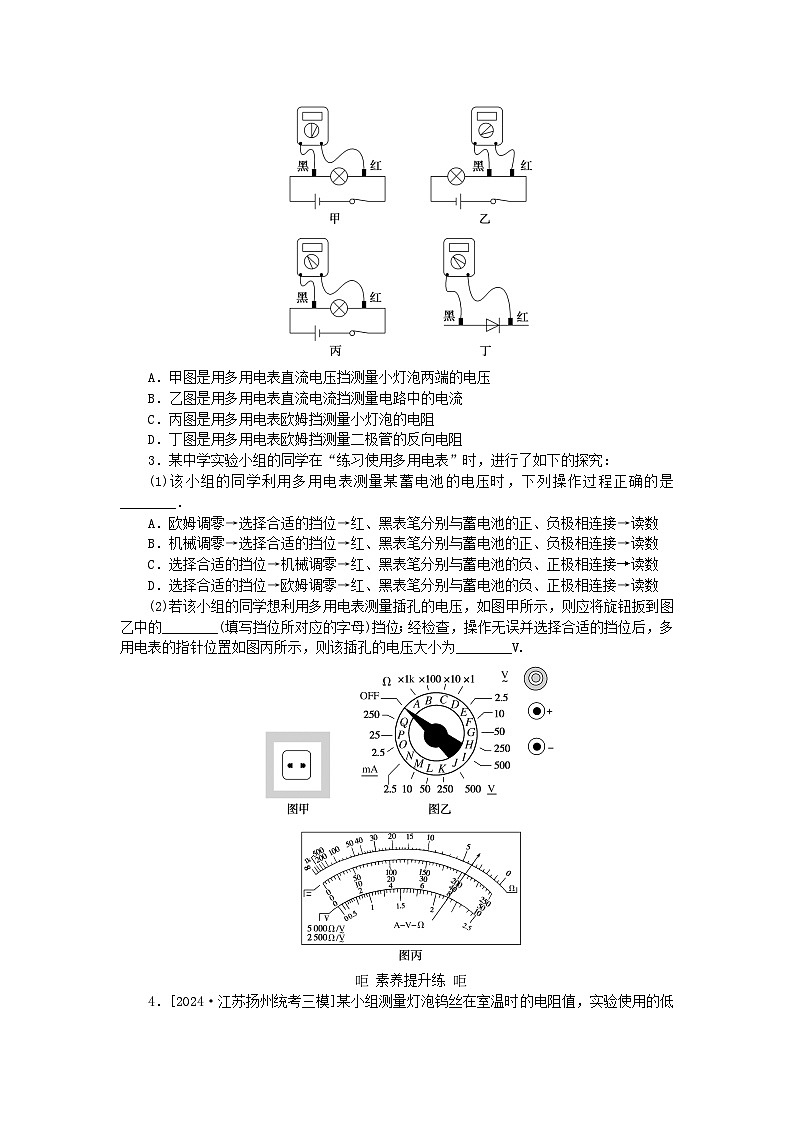

3．某中学实验小组的同学在“练习使用多用电表”时，进行了如下的探究：
(1)该小组的同学利用多用电表测量某蓄电池的电压时，下列操作过程正确的是________．
A．欧姆调零→选择合适的挡位→红、黑表笔分别与蓄电池的正、负极相连接→读数
B．机械调零→选择合适的挡位→红、黑表笔分别与蓄电池的正、负极相连接→读数
C．选择合适的挡位→机械调零→红、黑表笔分别与蓄电池的负、正极相连接→读数
D．选择合适的挡位→欧姆调零→红、黑表笔分别与蓄电池的负、正极相连接→读数
(2)若该小组的同学想利用多用电表测量插孔的电压，如图甲所示，则应将旋钮扳到图乙中的________(填写挡位所对应的字母)挡位；经检查，操作无误并选择合适的挡位后，多用电表的指针位置如图丙所示，则该插孔的电压大小为________V.
 素养提升练 
4．[2024·江苏扬州统考三模]某小组测量灯泡钨丝在室温时的电阻值，实验使用的低压直流钨丝灯泡规格为“24 V 15 W”，电源为36 V的电池，滑动变阻器的最大阻值为20 Ω.
(1)甲同学准备用多用电表测灯泡的电压，当灯泡接近正常发光，应将如图1所示的选择开关旋至______(填“A”“B”“C”或“D”).
(2)准备使用的实物电路如图2所示，红表笔应与灯泡______(填“左”或“右”)端的接线柱接触．请将滑动变阻器接入电路的正确位置(用笔画线代替导线).
(3)进行实验，测出多组电压U和电流I的数据，计算得出电阻R，将数据点描绘在R ­U坐标系中，如图3所示，可知：当灯泡电压变为原电压一半时，其功率____________(填“大于”“小于”或“等于”)原功率的 eq \f(1,4)，灯丝处于室温时电阻约为____________ Ω.(保留两位有效数字)
(4)乙同学认为可用多用电表欧姆挡直接测量灯丝电阻即为室温时的电阻值．你是否同意他的观点________？请说明理由．
课时分层精练（四十九） 用多用电表测量电学中的物理量
1．解析：（1）此小电珠正常发光时的电阻为R＝ eq \f(U,I)＝ eq \f(3.8,0.6) Ω≈6.3 Ω，故应选择“×1”挡；测试结果如题图所示，示数为6×1 Ω＝6 Ω
（2）多用电表黑表笔直接与内部电源正极相连，即电流从红表笔流入电表，从黑表笔流出电表，电流从电压表正接线柱流入，故红表笔应接“－”接线柱，黑表笔接“＋”接线柱．
答案：（1）×1 6 （2）－
2．解析：（1）多用电表未接入电路时，指针如题图1所示，需要调节部件A（指针定位螺丝），使指针停在电流挡“0”刻度线位置．
（2）调节好后，将选择开关拨至“50 V”直流电压挡测量电压，指针如题图2所示，则读数为21.0 V.
（3）使用多用电表时电流方向是“红进黑出”，甲图中红表笔应该接小灯泡的左端，故A错误；乙图是用多用电表直流电流挡测量电路中的电流，红表笔接外部电源的正极，故B正确；丙图是用多用电表欧姆挡测量小灯泡的电阻的话，应该把小灯泡与电源断开，故C错误；丁图是用多用电表欧姆挡测量二极管的反向电阻的话，红表笔应该接二极管的正极（左侧），故D错误．
故选B.
答案：（1）A （2）21.0 （3）B
3．解析：（1）使用多用电表测电压时，应该先机械调零，然后选择合适的挡位，表笔接触蓄电池两极，红表笔与电源的正极相连接，待示数稳定后读数即可，B正确，A、C、D错误；
（2）题图甲所示的插座为220 V交流电源，所以应把多用电表的选择开关扳到题图乙所示的交流250位置，即H处；根据电表指针以及所选择的挡位可知，插座的电压为U＝205 V．
答案：（1）B （2）H 205
4．解析：（1）灯泡的额定电压为24 V，所以应该选取直流电压50 V挡，故选择开关旋至C处；
（2）测量电压时红表笔流入电流，黑表笔流出电流，所以红表笔应与灯泡的右端相连；
根据欧姆定律可得灯泡正常工作时的电阻为R＝ eq \f(U2,P)＝ eq \f(242,15) Ω＝38.4 Ω
电源电压为36 V，滑动变阻器的最大阻值为20 Ω，所以采用分压接法，连接电路如图所示
（3）由图可知当灯泡电压变为原电压一半时，灯泡对应的阻值为29 Ω，此时的功率为
P′＝ eq \f(U′2,R′)＝ eq \f(122,29) W＝4.97 W> eq \f(1,4)P
将这些点用平滑的曲线相连，如图所示
灯丝处于室温即所加电压为零时，对应的阻值为4.1 Ω；
（4）用多用电表欧姆挡直接测量灯丝电阻不是室温时的电阻值，因为用欧姆挡测量时，回路中有电流，钨丝发热，所以测得电阻值不是室温时的电阻．
答案：（1）C （2）右 见解析 （3）大于 3.9～4.1 （4）不同意 用欧姆挡测量时，回路中有电流，钨丝发热，测得电阻值不是室温时的电阻．
