衔接点11 运动图像（含答案）2024年初升高物理无忧衔接学案（通用版）
展开
这是一份衔接点11 运动图像（含答案）2024年初升高物理无忧衔接学案（通用版），文件包含衔接点11运动图像原卷版docx、衔接点11运动图像解析版docx等2份学案配套教学资源，其中学案共23页， 欢迎下载使用。
1.s-t图像
（1）坐标轴：横轴表示时间（t），纵轴表示路程（s）。
（2）静止：图像是一条平行于时间轴的直线，表示物体没有发生位移。
（3）匀速直线运动：图像是一条过原点的倾斜直线，表示物体做匀速直线运动。
2.v-t图像
（1）定义：以速度为纵轴，时间为横轴，建立的平面直角坐标系称为速度-时间图像，简称v-t图像。
（2）物理意义：v-t图像反映了做直线运动的物体的速度随时间变化的规律。
（3）图像上的点：表示某时刻物体的运动速度。
（4）匀速直线运动：图线是一条平行于t轴直线，表示物体做匀速直线运动。

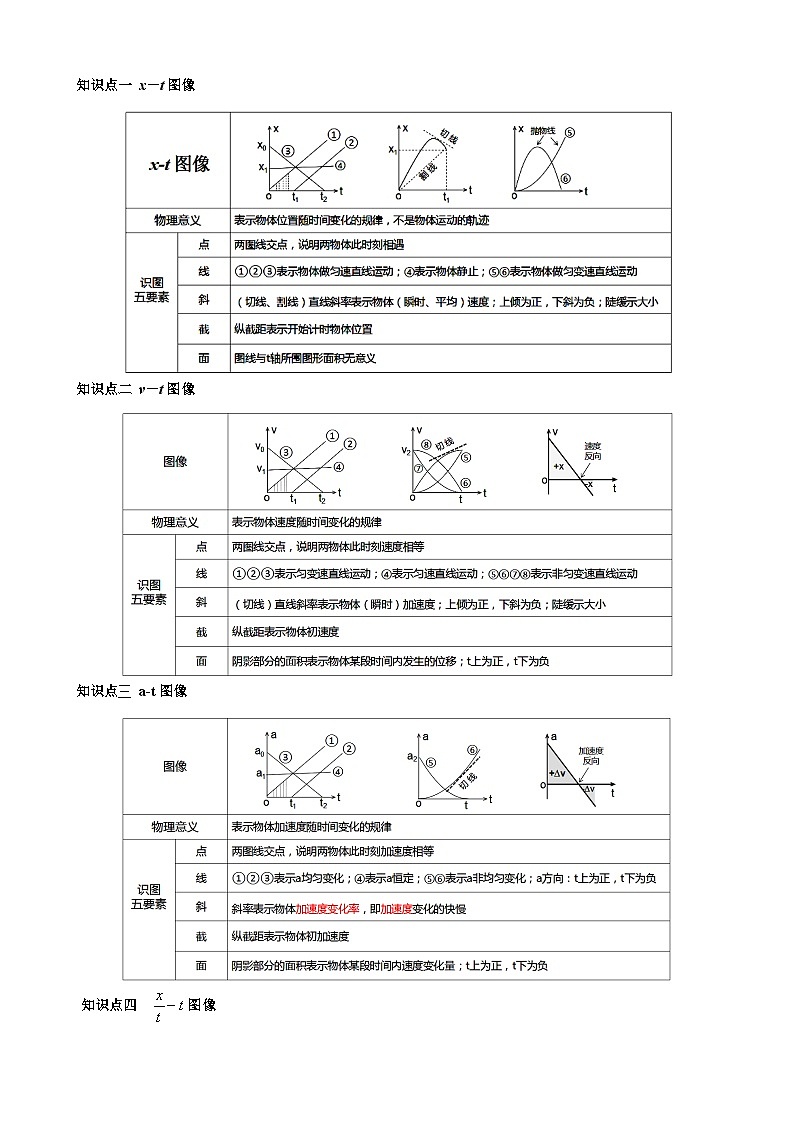

知识点一 x－t图像
知识点二 v－t图像
知识点三 a-t图像

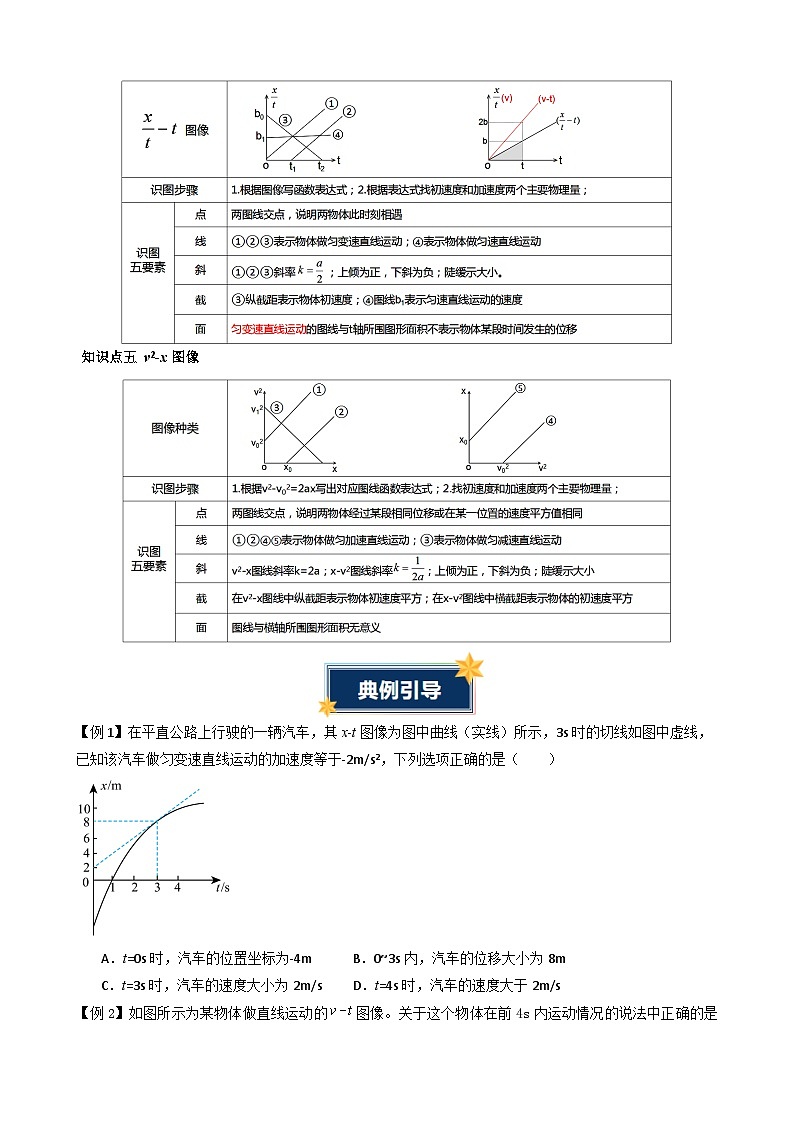

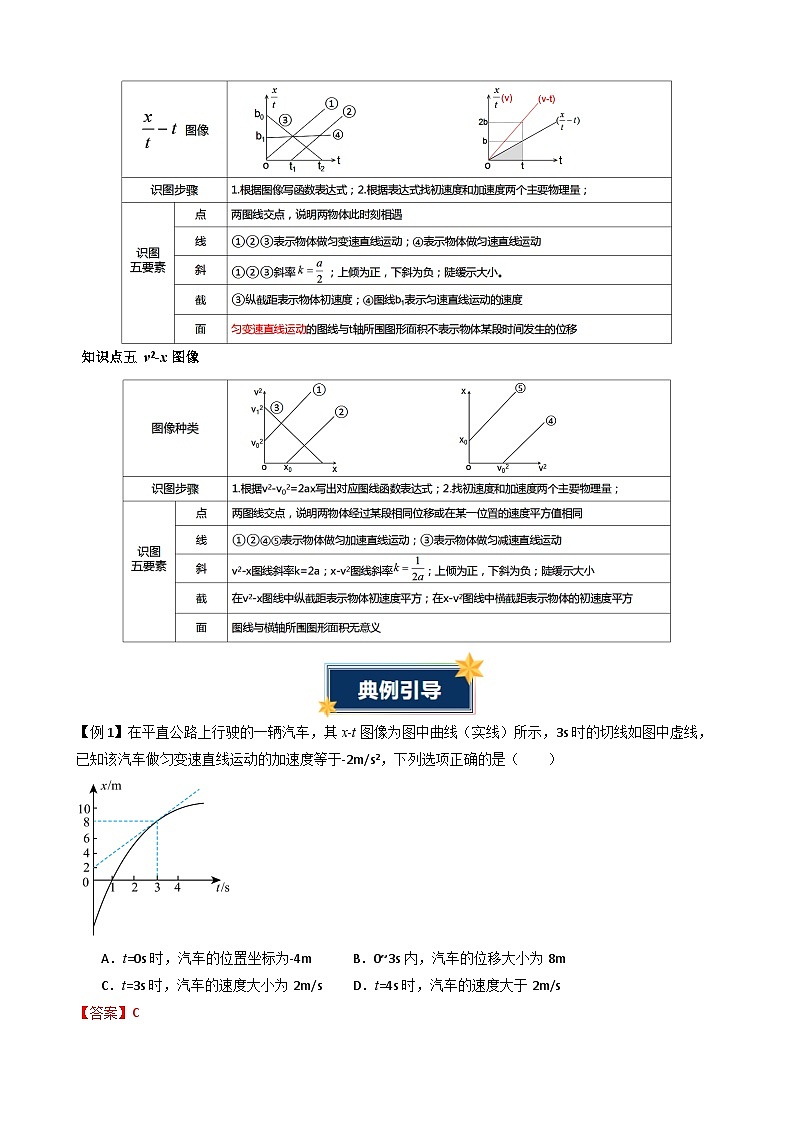

知识点四 图像
知识点五 v2-x图像
【例1】在平直公路上行驶的一辆汽车，其x-t图像为图中曲线（实线）所示，3s时的切线如图中虚线，已知该汽车做匀变速直线运动的加速度等于-2m/s2，下列选项正确的是（ ）
A．t=0s时，汽车的位置坐标为-4mB．0~3s内，汽车的位移大小为8m
C．t=3s时，汽车的速度大小为2m/sD．t=4s时，汽车的速度大于2m/s
【例2】如图所示为某物体做直线运动的图像。关于这个物体在前4s内运动情况的说法中正确的是（ ）
A．物体始终朝同一方向运动
B．物体加速度恒定，大小为
C．物体在前2s内做匀减速直线运动，位移大小为3m
D．4s内物体的位移是6m
【例3】2022年2月4日，第24届冬奥会在北京开幕，北京成为历史上首个“双奥之城”。在这届冬奥会中，我国运动员顽强拼搏，奋力争先，最终取得了9金4银2铜的历史最好成绩。假设比赛中我国某滑雪运动员由静止开始做直线运动，其加速度a随时间t的变化关系如图所示，下列说法正确的是（ ）
A．内运动员做单向直线运动
B．内加速度方向改变，先正向后反向
C．内速度先增大后减小
D．该运动员在时的速度为
【例4】一个物体沿直线运动，从时刻开始，的图像如图所示，图线与纵坐标交于，与横坐标交于，横坐标，下列说法正确的是（ ）
A．在时刻，物体运动的方向改变
B．在时刻，物体运动的加速度方向改变
C．在0到时间间隔内，物体的位移为0
D．在到时间间隔内，物体的位移为
【例5】一辆小汽车在长度为L=21m的平直桥面上提速，图是该车在该段的车速的平方（v2）与位移（x）的关系。则关于小汽车通过该段平直桥面的加速度和平均速度分别为（ ）
A．4m/s2；6m/sB．2m/s2；3m/s
C．2m/s2；m/sD．2m/s2；7m/s
1．研究发现，追赶类游戏对孩子的各项发育都有好处。一小朋友正在和妈妈玩“你追我赶”游戏，小朋友与妈妈沿同一平直道路运动的x-t图像分别如图中的图线a、b所示。下列说法正确的是（ ）
A．妈妈先开始运动
B．妈妈与小朋友从同一位置开始运动
C．第4s末，妈妈追上小朋友
D．妈妈与小朋友运动的速度大小之比为2:1
2．质点A、B在同一平面内同时向同一方向做直线运动，它们的图像如图所示，质点A的图线是一条抛物线（在坐标原点处与t轴相切），质点B的图线是过点的一条倾斜直线，两线相交于坐标为的P点，则下列说法正确的是（ ）
A．时质点A、B的速度大小相等
B．质点A的加速度逐渐增大
C．时质点A的速度大小为
D．时质点A的加速度大小为
3．一枚火箭由地面竖直向上发射，其v-t图如图所示. 其中 由图象可知 （ ）
A．火箭在t₂-t₃时间内向下运动
B．火箭能上升的最大高度为
C．火箭运动过程中最大加速度大小为
D．火箭上升阶段平均速度大小为
4．甲、乙两汽车在一平直公路上同向行驶。在到的时间内，它们的图像如图所示。在这段时间内（ ）
A．汽车甲的位移比乙的小
B．汽车甲的平均速度大于
C．汽车乙的平均速度大于
D．汽车甲的加速度大小逐渐增大，汽车乙的加速度大小逐渐减小
5．某一物体从静止开始做直线运动，其加速度随时间变化的图线如图所示，则该物体（ ）
A．第1 s内加速运动，第1～3 s内减速运动，第3 s末回到出发点
B．第1 s末和第4 s末速度都是8 m/s
C．第3 s末速度为零，且运动方向发生变化
D．第3 s末速度为零，且此时开始改变运动方向
6．有人提出“加速度的变化率”的概念，基于你的理解，下列说法正确的是（ ）
A．内，“加速度的变化率”为
B．内物体的速度变化量为
C．若该物体从静止开始运动，内的平均速度大于
D．内物体的速度越来越小
7．某质点做匀变速直线运动。运动的时间为，位移为，该质点的图像如图所示，下列说法正确的是（ ）
A．质点的加速度大小为
B．时，质点的初速度大小为
C．到这段时间质点的平均速度为0
D．到这段时间质点的路程为
8．甲、乙两物体做直线运动，在时间t内通过的位移为x，两物体的与时间t关系如图所示，两图线交于P点，则下列说法正确的是（ ）
A．甲、乙均做匀速直线运动
B．甲、乙的加速度大小分别为、
C．甲、乙在时相遇
D．乙的速度一直比甲的速度大
9．汽车在平直公路上行驶，其速率二次方与位移的关系图像（v2x）如图所示，下列说法正确的是（ ）
A．汽车做匀减速直线运动
B．汽车初速度的大小为4 m/s
C．汽车的加速度大小为0.5 m/s2
D．汽车的加速度大小为1 m/s2
10．一辆汽车在某路段急刹车过程的刹车位移x随速度平方v2变化的关系如图所示，则刹车后汽车运动21 m所用的时间为（ ）
A．2 sB．1.8 sC．1.5 sD．1.2 s
课程标准
初中
无
高中
知道一般直线运动和匀变速直线运动的x－t图像和v－t图像等图像中的坐标、斜率、截距、交点的含义，能根据图像分析加速度、位移等物理量及物体的运动规律。
初中物理
高中物理
异同点
s-t图像
x-t图像
初中物理s-t图像研究的是路程与时间的关系，而高中物理研究的是位移与时间的关系
v-t图像
v-t图像
初中物理v-t图像主要研究的是匀速直线运动的速度与时间的关系，而高中物理除了研究匀速直线运动以外，还研究匀变速直线运动的速度与时间关系。
无
a-t图像
无
无
图像
无
无
v2-x图像
无
1.s-t图像
（1）坐标轴：横轴表示时间（t），纵轴表示路程（s）。
（2）静止：图像是一条平行于时间轴的直线，表示物体没有发生位移。
（3）匀速直线运动：图像是一条过原点的倾斜直线，表示物体做匀速直线运动。
2.v-t图像
（1）定义：以速度为纵轴，时间为横轴，建立的平面直角坐标系称为速度-时间图像，简称v-t图像。
（2）物理意义：v-t图像反映了做直线运动的物体的速度随时间变化的规律。
（3）图像上的点：表示某时刻物体的运动速度。
（4）匀速直线运动：图线是一条平行于t轴直线，表示物体做匀速直线运动。
知识点一 x－t图像
知识点二 v－t图像
知识点三 a-t图像
知识点四 图像
知识点五 v2-x图像
【例1】在平直公路上行驶的一辆汽车，其x-t图像为图中曲线（实线）所示，3s时的切线如图中虚线，已知该汽车做匀变速直线运动的加速度等于-2m/s2，下列选项正确的是（ ）
A．t=0s时，汽车的位置坐标为-4mB．0~3s内，汽车的位移大小为8m
C．t=3s时，汽车的速度大小为2m/sD．t=4s时，汽车的速度大于2m/s
【例2】如图所示为某物体做直线运动的图像。关于这个物体在前4s内运动情况的说法中正确的是（ ）
A．物体始终朝同一方向运动
B．物体加速度恒定，大小为
C．物体在前2s内做匀减速直线运动，位移大小为3m
D．4s内物体的位移是6m
【例3】2022年2月4日，第24届冬奥会在北京开幕，北京成为历史上首个“双奥之城”。在这届冬奥会中，我国运动员顽强拼搏，奋力争先，最终取得了9金4银2铜的历史最好成绩。假设比赛中我国某滑雪运动员由静止开始做直线运动，其加速度a随时间t的变化关系如图所示，下列说法正确的是（ ）
A．内运动员做单向直线运动
B．内加速度方向改变，先正向后反向
C．内速度先增大后减小
D．该运动员在时的速度为
【例4】一个物体沿直线运动，从时刻开始，的图像如图所示，图线与纵坐标交于，与横坐标交于，横坐标，下列说法正确的是（ ）
A．在时刻，物体运动的方向改变
B．在时刻，物体运动的加速度方向改变
C．在0到时间间隔内，物体的位移为0
D．在到时间间隔内，物体的位移为
【例5】一辆小汽车在长度为L=21m的平直桥面上提速，图是该车在该段的车速的平方（v2）与位移（x）的关系。则关于小汽车通过该段平直桥面的加速度和平均速度分别为（ ）
A．4m/s2；6m/sB．2m/s2；3m/s
C．2m/s2；m/sD．2m/s2；7m/s
1．研究发现，追赶类游戏对孩子的各项发育都有好处。一小朋友正在和妈妈玩“你追我赶”游戏，小朋友与妈妈沿同一平直道路运动的x-t图像分别如图中的图线a、b所示。下列说法正确的是（ ）
A．妈妈先开始运动
B．妈妈与小朋友从同一位置开始运动
C．第4s末，妈妈追上小朋友
D．妈妈与小朋友运动的速度大小之比为2:1
2．质点A、B在同一平面内同时向同一方向做直线运动，它们的图像如图所示，质点A的图线是一条抛物线（在坐标原点处与t轴相切），质点B的图线是过点的一条倾斜直线，两线相交于坐标为的P点，则下列说法正确的是（ ）
A．时质点A、B的速度大小相等
B．质点A的加速度逐渐增大
C．时质点A的速度大小为
D．时质点A的加速度大小为
3．一枚火箭由地面竖直向上发射，其v-t图如图所示. 其中 由图象可知 （ ）
A．火箭在t₂-t₃时间内向下运动
B．火箭能上升的最大高度为
C．火箭运动过程中最大加速度大小为
D．火箭上升阶段平均速度大小为
4．甲、乙两汽车在一平直公路上同向行驶。在到的时间内，它们的图像如图所示。在这段时间内（ ）
A．汽车甲的位移比乙的小
B．汽车甲的平均速度大于
C．汽车乙的平均速度大于
D．汽车甲的加速度大小逐渐增大，汽车乙的加速度大小逐渐减小
5．某一物体从静止开始做直线运动，其加速度随时间变化的图线如图所示，则该物体（ ）
A．第1 s内加速运动，第1～3 s内减速运动，第3 s末回到出发点
B．第1 s末和第4 s末速度都是8 m/s
C．第3 s末速度为零，且运动方向发生变化
D．第3 s末速度为零，且此时开始改变运动方向
6．有人提出“加速度的变化率”的概念，基于你的理解，下列说法正确的是（ ）
A．内，“加速度的变化率”为
B．内物体的速度变化量为
C．若该物体从静止开始运动，内的平均速度大于
D．内物体的速度越来越小
7．某质点做匀变速直线运动。运动的时间为，位移为，该质点的图像如图所示，下列说法正确的是（ ）
A．质点的加速度大小为
B．时，质点的初速度大小为
C．到这段时间质点的平均速度为0
D．到这段时间质点的路程为
8．甲、乙两物体做直线运动，在时间t内通过的位移为x，两物体的与时间t关系如图所示，两图线交于P点，则下列说法正确的是（ ）
A．甲、乙均做匀速直线运动
B．甲、乙的加速度大小分别为、
C．甲、乙在时相遇
D．乙的速度一直比甲的速度大
9．汽车在平直公路上行驶，其速率二次方与位移的关系图像（v2x）如图所示，下列说法正确的是（ ）
A．汽车做匀减速直线运动
B．汽车初速度的大小为4 m/s
C．汽车的加速度大小为0.5 m/s2
D．汽车的加速度大小为1 m/s2
10．一辆汽车在某路段急刹车过程的刹车位移x随速度平方v2变化的关系如图所示，则刹车后汽车运动21 m所用的时间为（ ）
A．2 sB．1.8 sC．1.5 sD．1.2 s
课程标准
初中
无
高中
知道一般直线运动和匀变速直线运动的x－t图像和v－t图像等图像中的坐标、斜率、截距、交点的含义，能根据图像分析加速度、位移等物理量及物体的运动规律。
初中物理
高中物理
异同点
s-t图像
x-t图像
初中物理s-t图像研究的是路程与时间的关系，而高中物理研究的是位移与时间的关系
v-t图像
v-t图像
初中物理v-t图像主要研究的是匀速直线运动的速度与时间的关系，而高中物理除了研究匀速直线运动以外，还研究匀变速直线运动的速度与时间关系。
无
a-t图像
无
无
图像
无
无
v2-x图像
无
