中考物理串并联电路的辨别专项练习

这是一份中考物理串并联电路的辨别专项练习，共7页。试卷主要包含了单选题，多选题，填空题，作图题，计算题，综合题等内容，欢迎下载使用。

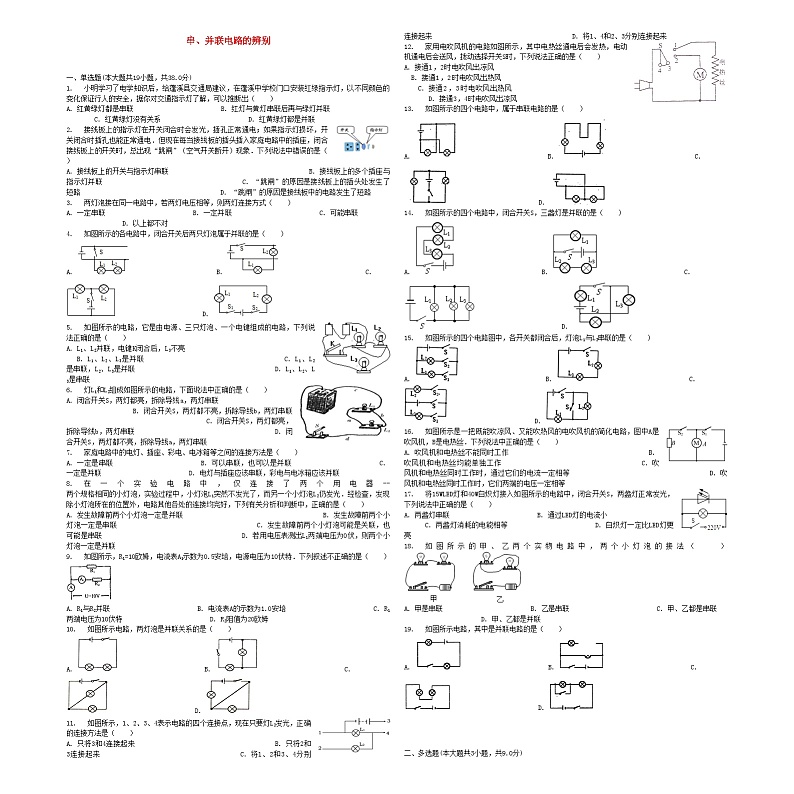

一、单选题(本大题共19小题，共38.0分)
1. 小明学习了电学知识后，给蓬溪县交通局建议，在蓬溪中学校门口安装红绿指示灯，以不同颜色的变化保证行人的安全，据你对交通指示灯了解，可以推断出（ ）
A. 红黄绿灯都是串联 B. 红灯与黄灯串联后再与绿灯并联 C. 红黄绿灯没有关系 D. 红黄绿灯都是并联
2. 接线板上的指示灯在开关闭合时会发光，插孔正常通电；如果指示灯损坏，开关闭合时插孔也能正常通电．但现在每当接线板的插头插入家庭电路中的插座，闭合接线板上的开关时，总出现“跳闸”（空气开关断开）现象．下列说法中错误的是（ ）
A. 接线板上的开关与指示灯串联 B. 接线板上的多个插座与指示灯并联 C. “跳闸”的原因是接线板上的插头处发生了短路 D. “跳闸”的原因是接线板中的电路发生了短路
3. 两灯泡接在同一电路中，若两灯电压相等，则两灯连接方式（ ）
A. 一定串联 B. 一定并联 C. 可能串联 D. 以上都不对
4. 如图所示的各电路中，闭合开关后两只灯泡属于并联的是（ ）
A. B. C. D.
5. 如图所示的电路，它是由电源、三只灯泡、一个电键组成的电路，下列说法正确的是（ ）
A. L1、L2并联，电键K闭合后，L3不亮 B. L1、L2、L3是并联 C. L1、L2是串联，L2、L3是并联 D. L1、L2、L3是串联
6. 灯L1和L2组成如图所示的电路，下面说法中正确的是（ ）
A. 闭合开关S，两灯都亮，拆除导线a，两灯串联 B. 闭合开关S，两灯都不亮，拆除导线b，两灯串联 C. 闭合开关S，两灯都亮，拆除导线b，两灯串联 D. 闭合开关S，两灯都不亮，拆除导线a，两灯串联
7. 家庭电路中的电灯、插座、彩电、电冰箱等之间的连接方法是（ ）
A. 一定是串联 B. 可以串联，也可以是并联 C. 一定是并联 D. 电灯与插座应该串联，彩电与电冰箱应该并联
8. 在一个实验电路中，仅连接了两个用电器--两个规格相同的小灯泡，实验过程中，小灯泡L1突然不发光了，而另一个小灯泡L2仍发光．经检查，发现除小灯泡所在的位置外，电路其他各处的连接均完好，下列有关分析和判断中，正确的是（ ）
A. 发生故障前两个小灯泡一定是并联 B. 发生故障前两个小灯泡一定是串联 C. 发生故障前两个小灯泡可能是关联，也可能是串联 D. 若用电压表测出L1两端电压为0伏，则两个小灯泡一定是并联
9. 如图所示，R1=10欧姆，电流表A1示数为0.5安培，电源电压为10伏特．下列叙述不正确的是（ ）
A. R1与R2并联 B. 电流表A的示数为1.0安培 C. R1两端电压为10伏特 D. R2阻值为20欧姆
10. 如图所示电路，两灯泡是并联关系的是（ ）
A. B. C. D.
11. 如图所示，1、2、3、4表示电路的四个连接点，现在只要灯L2发光，正确的连接方法是（ ）
A. 只将3和4连接起来 B. 只将2和3连接起来 C. 将1、2和3、4分别连接起来 D. 将1、4和2、3分别连接起来
12. 家用电吹风机的电路如图所示，其中电热丝通电后会发热，电动机通电后会送风，拨动选择开关S时，下列说法正确的是（ ）
A. 接通1，2时电吹风出凉风 B. 接通1，2时电吹风出热风 C. 接通2，3时电吹风出热风 D. 接通3，4时电吹风出凉风
13. 如图所示的四个电路中，属于串联电路的是（ ）
A. B. C. D.
14. 如图所示的四个电路中，闭合开关S，三盏灯是并联的是（ ）
A. B. C. D.
15. 如图所示的四个电路图中，各开关都闭合后，灯泡L1与L2串联的是（ ）
A. B. C. D.
16. 如图所示是一把既能吹凉风、又能吹热风的电吹风机的简化电路，图中A是吹风机，B是电热丝．下列说法中正确的是（ ）
A. 吹风机和电热丝不能同时工作 B. 吹风机和电热丝均能单独工作 C. 吹风机和电热丝同时工作时，通过它们的电流一定相等 D. 吹风机和电热丝同时工作时，它们两端的电压一定相等
17. 将15WLED灯和40W白炽灯接入如图所示的电路中，闭合开关S，两盏灯正常发光，下列说法中正确的是（ ）
A. 两盏灯串联 B. 通过LED灯的电流小 C. 两盏灯消耗的电能相等 D. 白炽灯一定比LED灯更亮
18. 如图所示的甲、乙两个实物电路中，两个小灯泡的接法（ ）
A. 甲是串联 B. 乙是串联 C. 甲、乙都是串联 D. 甲、乙都是并联
19. 如图所示电路，其中是并联电路的是（ ）
A. B. C. D.
二、多选题(本大题共3小题，共9.0分)

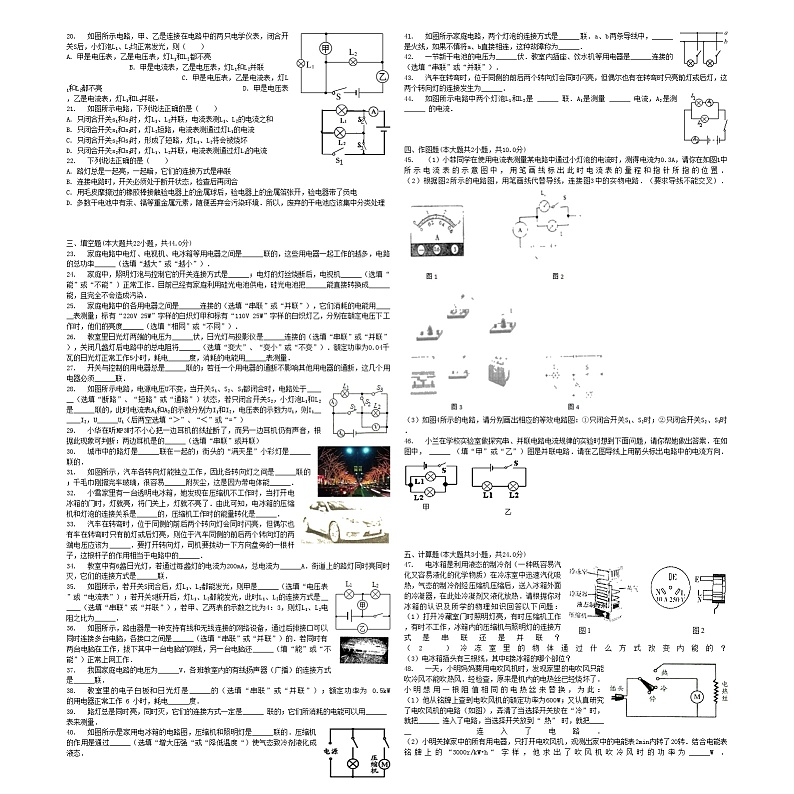

20. 如图所示电路，甲、乙是连接在电路中的两只电学仪表，闭合开关S后，小灯泡L1、L2均正常发光，则（ ）
A. 甲是电压表，乙是电压表，灯L1和L2都不亮 B. 甲是电流表，乙是电压表，灯L1和L2并联 C. 甲是电压表，乙是电流表，灯L1和L2都不亮 D. 甲是电压表，乙是电流表，灯L1和L2并联。
21. 如图所示电路，下列说法正确的是（ ）
A. 只闭合开关s1和s2时，灯L1、L2并联，电流表测L1、L2的电流之和
B. 只闭合开关s1和s3时，灯L2短路，电流表测通过灯L1的电流
C. 只闭合开关s2和s3时，形成了短路，灯L1、L2将会被烧坏
D. 只闭合开关s2和s3时，灯L1、L2并联，电流表测通过灯L1的电流
22. 下列说法正确的是（ ）
A. 路灯总是一起亮，一起暗，它们的连接方式是串联
B. 连接电路时，开关必须处于断开状态，检查后再闭合
C. 用毛皮摩擦过的橡胶棒接触验电器上的金属球后，验电器上的金属箔张开，验电器带了负电
D. 多数干电池中有汞、镉等重金属元素，随便丢弃会污染环境．所以，废弃的干电池应该集中分类处理
三、填空题(本大题共22小题，共44.0分)
23. 家庭电路中电灯、电视机、电冰箱等用电器之间是______联的，这些用电器一起工作的越多，电路的总功率______（选填“越大”或“越小”）．
24. 家庭中，照明灯泡与控制它的开关连接方式是______；电灯的灯丝烧断后，电视机______（选填“能”或“不能”）正常工作．目前已经有家庭利用硅光电池供电，硅光电池把______能直接转换成______能，且完全不会造成污染．
25. 家庭电路中的各用电器之间是______连接的（选填“串联”或“并联”），它们消耗的电能用______表测量；标有“220V 25W”字样的白炽灯甲和标有“110V 25W”字样的白炽灯乙，分别在额定电压下工作时，他们的亮度______（选填“相同”或“不同”）．
26. 教室里日光灯两端的电压为______伏，日光灯与投影仪是______连接的（选填“串联”或“并联”），关闭几盏灯后电路中的总电阻将______（选填“变大”、“变小”或“不变”）．额定功率为0.04千瓦的日光灯正常工作5小时，耗电______度，消耗的电能用______表测量．
27. 开关与控制的用电器总是______联的；若任一个用电器的通断不影响其他用电器的通断，这几个用电器必须______联．
28. 如图所示电路，电源电压U不变，当开关S1、S2、S3都闭合时，电路处于______（选填“断路”、“短路”或“通路”）状态，若只闭合开关S2，小灯泡L1和L2是______联的，此时电流表A1和A2的示数分别为I1和I2，电压表的示数为U1，则I1______I2，U______U1（后两空选填“＞”、“＜”或“=”）
29. 小华在听MP3时不小心把一边耳机的线扯断了，而另一边耳机仍有声音，根据此现象可判断：两边耳机是的______（选填“串联”或并联）
30. 城市中的路灯是______联在一起的；街头的“满天星”小彩灯是______联的．
31. 如图所示，汽车各转向灯能独立工作，因此各转向灯之间是______联的；千毛巾刚擦完车玻璃，很容易______附灰尘，这是因为带电体能______．
32. 小雪家里有一台透明电冰箱，她发现在压缩机不工作时，当打开电冰箱的门时，灯就亮，将门关上，灯就不亮了．由此可知，电冰箱的压缩机和灯泡的连接关系是______的，压缩机工作时的能量转化是______．
33. 汽车在转弯时，位于同侧的前后两个转向灯会同时闪亮，但偶尔也有车在转弯时只有前灯或后灯亮，则位于汽车同侧的前后两个转向灯的两端电压应该为______．要打开转向灯，司机要拨动一下方向盘旁的一根杆子，这根杆子的作用相当于电路中的______．
34. 教室中有6盏日光灯，若通过每盏灯的电流为200mA，总电流为______A．街道上的路灯同时亮同时灭，它们的连接方式是______联．
35. 如图所示，若开关S闭合后，灯L1、L2都能发光，则甲是______（选填“电压表”或“电流表”）；若开关S断开后，灯L1、L2都能发光，此时L1、L2的连接方式是______（选填“串联”或“并联”），若甲、乙两表的示数之比为4：3，则灯L1、L2电阻之比为______．
36. 如图所示，路由器是一种支持有线和无线连接的网络设备，通过后排接口可以同时连接多台电脑，各接口之间是______（选填“串联”或“并联”）的．若同时有两台电脑在工作，拔下其中一台电脑的网线，另一台电脑还______（填“能”或“不能”）正常上网工作．
37. 我国家庭电路的电压为______V．各班教室内的有线扬声器（广播）的连接方式是______联．
38. 教室里的电子白板和日光灯是______的（选填“串联”或“并联”）；额定功率为 0.5kW 的用电器正常工作 6 小时，耗电______度．
39. 路灯总是同时亮，同时灭，它们的连接方式一定是______ 联的；它们所消耗的电能可以用______ 表来测量．
40. 如图所示是家用电冰箱的电路图，压缩机和照明灯是______联的．压缩机的作用是通过______（选填“增大压强“或“降低温度“）使气态致冷剂液化成液态．
41. 如图所示家庭电路，两个灯泡的连接方式是______联．a、b两条导线中，______是火线，如果不慎将a、b直接相连，这种故障称为______．
42. 一节新干电池的电压为______伏．教室内插座、饮水机等用电器是______连接的（选填“串联”或“并联”）．
43. 汽车在转弯时，位于同侧的前后两个转向灯会同时闪亮，但偶尔也有在转弯时只亮前灯或后灯，这两个转向灯的连接发生为______．
44. 如图所示电路中两个灯泡L1和L2是 ______ 联．A1是测量 ______ 电流，A2是测 ______ 的电流．
四、作图题(本大题共2小题，共10.0分)
45. （1）小菲同学在使用电流表测量某电路中通过小灯泡的电流时，测得电流为0.3A，请你在如图1中所示电流表的示意图中，用笔画线标出此时电流表的量程和指针所指的位置．
（2）根据图2所示的电路图，用笔画线代替导线，连接图3中的实物电路．（要求导线不能交叉）．
（3）如图4所示的电路，请分别画出相应的等效电路图：①只闭合开关S1、S2时；②只闭合开关S2、S3时．
46. 小兰在学校实验室做探究串、并联电路电流规律的实验时想到下面问题，请你帮她做出答案．在如图中， ______ （填“甲”或“乙”）图是并联电路．请在乙图导线上用箭头标出电路中的电流方向．
五、计算题(本大题共3小题，共24.0分)
47. 电冰箱是利用液态的制冷剂（一种既容易汽化又容易液化的化学物质）在冷冻室中迅速汽化吸热，气态的制冷剂经压缩机压缩后，送入冰箱外面的冷凝器，在此处冷凝剂又液化放热．请根据你对冰箱的认识及所学的物理知识回答以下问题：
（1）打开冷藏室门时照明灯亮，有时压缩机工作，有时不工作，冰箱内的压缩机与照明灯的连接方式是串联还是并联？
（2）冷冻室里的物体通过什么方式改变内能的？
（3）电冰箱插头有三根线，其中E接冰箱的哪个部位？
48. 一天，小明妈妈要用电吹风机时，发现家里的电吹风只能吹冷风不能吹热风．经检查，原来是机内的电热丝已经烧坏了．小明想用一根阻值相同的电热丝来替换，为此：
（1）他从铭牌上查到电吹风机的额定功率为600W；又认真研究了电吹风机的电路（如图），弄清了当选择开关放在“冷”时，就把______连入了电路，当选择开关放到“热”时，就把______连入了电路．
（2）小明关掉家中的所有用电器，只打开电吹风机，观测出家中的电能表2min内转了20转．结合电能表铭牌上的“3000r/kW•h“字样，他求出了吹风机吹冷风时的功率为______W．

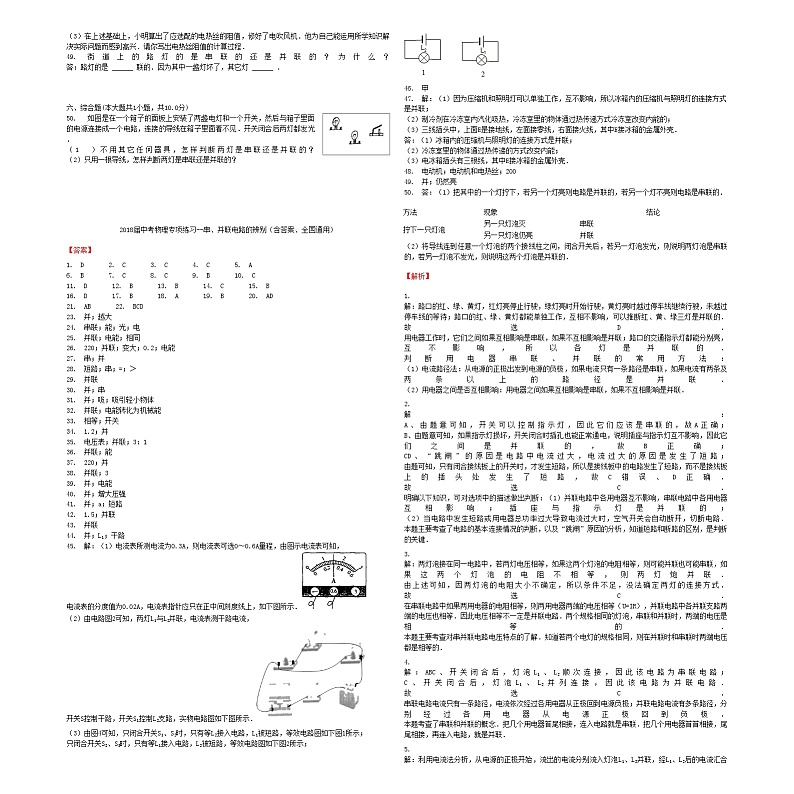

（3）在上述基础上，小明算出了应选配的电热丝的阻值，修好了电吹风机．他为自己能运用所学知识解决实际问题而感到高兴．请你写出电热丝阻值的计算过程．
49. 街道上的路灯的是串联的还是并联的？为什么？
答：路灯的是 ______ 联的．因为其中一盏灯坏了，其它灯 ______ ．
六、综合题(本大题共1小题，共10.0分)
50. 如图是在一个箱子的面板上安装了两盏电灯和一个开关，然后与箱子里面的电源连接成一个电路，连接的导线在箱子里面看不见．开关闭合后两灯都发光．
（1）不用其它任何器具，怎样判断两灯是串联还是并联的？
（2）只用一根导线，怎样判断两灯是串联还是并联的？
2018届中考物理专项练习--串、并联电路的辨别（含答案、全国通用）
【答案】
1. D 2. C 3. C 4. C 5. A
6. B 7. C 8. C 9. B 10. C
11. D 12. B 13. B 14. C 15. B
16. D 17. B 18. A 19. B 20. AD
21. AB 22. BCD
23. 并；越大
24. 串联；能；光；电
25. 并联；电能；相同
26. 220；并联；变大；0.2；电能
27. 串；并
28. 短路；串；=；＞
29. 并联
30. 并；串
31. 并；吸；吸引轻小物体
32. 并联；电能转化为机械能
33. 相等；开关
34. 1.2；并
35. 电压表；并联；3：1
36. 并联；能
37. 220；并
38. 并联；3
39. 并；电能
40. 并；增大压强
41. 并；a；短路
42. 1.5；并联
43. 并联
44. 并；L1；干路
45. 解：（1）电流表所测电流为0.3A，则电流表可选0～0.6A量程，由图示电流表可知，
电流表的分度值为0.02A，电流表指针应只在正中间刻度线上，如下图所示．
（2）由电路图2可知，两灯L1与L2并联，电流表测干路电流，
开关S控制干路，开关S1控制L2支路，实物电路图如下图所示．
（3）由图4可知，只闭合开关S1、S2时，只有等L2接入电路，L1被短路，等效电路图如下图1所示；
只闭合开关S2、S3时，只有等L1接入电路，L2被短路，等效电路图如下图2所示；
46. 甲
47. 解：（1）因为压缩机和照明灯可以单独工作，互不影响，所以冰箱内的压缩机与照明灯的连接方式是并联；
（2）制冷剂在冷冻室内汽化吸热，冷冻室里的物体通过热传递方式冷冻室改变内能的；
（3）三线插头中，上面E是接地线，左面接零线，右面接火线，其中E接冰箱的金属外壳．
答：（1）冰箱内的压缩机与照明灯的连接方式是并联；
（2）冷冻室里的物体通过热传递的方式改变内能；
（3）电冰箱插头有三根线，其中E接冰箱的金属外壳．
48. 电动机；电动机和电热丝；200
49. 并；仍然亮
50. 答：（1）把其中的一个灯拧下，若另一个灯亮则电路是并联的，若另一个灯不亮则电路是串联的．
（2）将导线连到任意一个灯泡的两个接线柱之间，闭合开关后，若另一灯泡发光，则说明两灯泡是串联的，若另一灯泡不发光，则说明这两个灯泡是并联的．
【解析】
1.
解：路口的红、绿、黄灯，红灯亮停止行驶，绿灯亮时开始行驶，黄灯亮时越过停车线继续行驶，未越过停车线的等待；路口的红、绿、黄灯都能单独工作，互相不影响，可以推断红、黄、绿三灯是并联的．
故选D．
用电器工作时，它们之间如果互相影响是串联，如果不互相影响是并联；路口的交通指示灯都能分别亮，互不影响，所以各灯是并联的．
判断用电器串联、并联的常用方法：
（1）电流路径法：从电源的正极出发到电源的负极，如果电流只有一条路径是串联，如果电流有两条及两条以上的路径是并联．
（2）用电器之间是否互相影响：用电器之间如果互相影响是串联，如果不互相影响是并联．
2.
解：
A、由题意可知，开关可以控制指示灯，因此它们应该是串联的，故A正确；
B、由题意可知，如果指示灯损坏，开关闭合时插孔也能正常通电，说明插座与指示灯互不影响，因此它们之间是并联的，故B正确；
CD、“跳闸”的原因是电路中电流过大，电流过大的原因是发生了短路；
由题可知，只有闭合接线板上的开关时，才发生短路，所以是接线板中的电路发生了短路，而不是接线板上的插头处发生了短路，故C错误、D正确．
故选C．
明确以下知识，可对选项中的描述做出判断：（1）并联电路中各用电器互不影响，串联电路中各用电器互相影响；插座与指示灯是并联的；
（2）当电路中发生短路或用电器总功率过大导致电流过大时，空气开关会自动断开，切断电路．
本题主要考查了电路的基本连接情况的判断，以及“跳闸”原因的分析，知道短路和断路的区别，是判断的关键．
3.
解：两灯泡接在同一电路中，若两灯电压相等，如果这两个灯泡的电阻相等，则可能并联也可能串联，如果这两个灯泡的电阻不相等，则两灯炮并联．
由上述可知，因两灯泡的电阻大小不确定，所以条件不足，没法确定两灯的连接方式．
故选C．
在串联电路中如果两用电器的电阻相等，则两用电器两端的电压相等（U=IR），并联电路中各并联支路两端的电压也相等．因此电压相等不一定是并联电路．两个规格相同的灯泡，串联和并联时，两端的电压是相等的．
本题主要考查对串并联电路电压特点的了解．知道若两个电灯的规格相同，则在并联时和串联时两端电压都是相等的．
4.
解：ABC、开关闭合后，灯泡L1、L2顺次连接，因此该电路为串联电路；
C、开关闭合后，灯泡L1、L2并列连接，因此该电路为并联电路．
故选C．
串联电路电流只有一条路径，电流依次经过各用电器从正极回到电源负极；并联电路电流有多条路径，分别经过各用电器从电源正极回到负极．
本题考查了串联和并联的概念．把几个用电器首尾相接，连入电路就是串联．把几个用电器首首相接，尾尾相接，再连入电路，就是并联．
5.
解：利用电流法分析，从电源的正极开始，流出的电流分别流入灯泡L1、L2并联，经L1、L2后的电流汇合，所以L1、L2并联，然后又分别流入开关和L3，最后流回电源的负极，所以开关和灯泡L3并联，但开关的闭合会对灯泡L3短路；
由此分析可知，A选项正确．
故选A．
（1）电路的基本连接形式有两种．一种是串联，用电器之间是逐个顺次连接，电流的路径只有一条；另一种是并联，各用电器并列连接在电路中的两点之间，电流路径有两条或两条以上．
（2）开关在不同的电路中的作用不相同．在串联电路中由于只有一条电流的流通路径，开关控制所有用电器；
在并联电路中有干路和支路之分，干路开关控制所有用电器，各支路开关只控制本支路用电器．
若开关与用电器并联，则开关的闭合会对用电器短路，使用电器不能工作．
本题考查开关控制的作用，会根据电路中电流的流向判断用电器的连接方式．
6.
解：A、闭合开关S，导线直接将电源的正负极连接在一起，形成电源短路，因此两灯都不发光，故A选项错误；
BC、闭合开关S，形成电源短路，两灯都不会发光，拆掉导线b，电流依次通过两灯泡，因此两灯此时为串联，故B选项正确，C选项错误；
D、闭合开关S，形成电源短路，两灯都不会发光，拆掉导线a，电路仍然为电源短路，故D选项错误．
故选 B．
在串联电路中电流只有一条路径；在并联电路中电流有多条流通路径．在实际电路中，如果用导线将用电器的两端直接连接，则会造成短路．
根据开关的状态，先识别电路，然后根据电路分析用电器的工作情况．
本题考查电路的连接方式，不仅会正确识别电路的连接方式，同时会设计串、并联电路．
7.
解：家庭电路的电压是220V，电灯、插座、电视机如果串联在电路中，插座不插入用电器时，电路是断路，当插入其他用电器时，用电器都不能达到额定电压，都不能正常工作，因此家庭电路中的电灯、插座、彩电、电冰箱等之间的连接一定是并联的．
故选C．
家庭电路的电压是220V，用电器的额定电压是220V，为了使用电器正常工作，相互不影响，用电器必须并联在家庭电路中．
（1）记住家庭电路的电压是220V；
（2）掌握家庭电路中各用电器之间和各插座之间的连接方式是并联的．
8.
解：（1）小灯泡L1突然不发光了，而另一个小灯泡L2仍发光，而且经检查，发现除小灯泡所在的位置外，电路其他各处的连接均完好，
说明两盏灯的工作情况是互不影响，所以是并联，若两个小灯泡是串联，小灯泡L1突然不发光了，小灯泡L1被短路，而另一个小灯泡L2不会发光．故C正确，AB错误．
（2）若用电压表测出L1两端电压为0伏，也有可能两个小灯泡串联，小灯泡L1被短路，不发光了，故D错误．
故选C．
并联时各个用电器是独立工作、互不影响，而串联时用电器是相互影响，不能独立工作，据此分析．
本题可以从串并联电路和电路的三种状态来分析判断，也可以从用电器的工作情况来判断．
9.
解：
由电路图可知，R1、R2并联，电流表A测干路电流，电流表A1测R2支路的电流，故A正确，不符合题意；
因为并联电路中各支路两端的电压相等，所以U1=U2=U=10V，故C正确，不符合题意；
由I=得R2===20Ω，故D正确，不符合题意；
I1===1A，
因为R1、R2并联，所以电路中干路电流等于各支路电流之和，
故电流表A的示数I=I1+I2=1A+0.5A=1.5A，故B不正确，符合题意．
故选B．
由电路图可知，R1、R2并联，电流表A测干路电流，电流表A1测R2支路的电流；根据并联电路的电压特点可知两电阻两端的电压，根据欧姆定律求出R2的阻值和通过R1的电流，利用并联电路的电流特点求出干路电流的大小．
本题考查了并联电路的特点和欧姆定律的应用，计算时要注意电表对应的支路，不要颠倒．
10.
解：A、电路中只有一条路径，两灯泡串联接入电路，故A不符合题意；
B、电路中只有一个灯泡发光，另一个灯泡短路，故B不符合题意；
C、电路中有两条路径，两灯泡并联接入电路，故C符合题意；
D、电路中只有一个灯泡发光，另一个灯泡短路，故D不符合题意．
故选：C．
串联电路中电流只有一条路径，各用电器之间相互影响；并联电路中电流有多条流通路径，各个用电器之间互不影响，独立工作．
解决此类电路问题的关键是根据串联合并联电路的特点，属于基础题．
11.
解：A、只将3和4连接起来，L1所在的电路应该为通路状态，则只让L1发光；
B、只将2和3连接起来，灯泡L1与L2为串联连接，处于通路状态，灯泡L1与L2都发光；
C、将1、2和3、4分别连接起来，灯泡L1与L2为并联连接，处于通路状态，灯泡L1与L2都发光；
D、将1、4和2、3分别连接起来时，由于1、4用导线连接，对灯泡L1短路，不能发光；电路中只有灯泡L2接在电源的正负极上，处于通路状态，所以只有灯L2发光，符合题意．
故选D．
现在只要灯L2发光，则应将灯泡L2通过导线与电源的正负两极相连通．
会根据要求设计相应的电路，对通路、短路以及断路会分辨出来．
12.
解：当要吹冷风时，需接通2、3，电动机处于通路状态，故会吹出冷风；
当要吹热风时，需接通1、2，电热丝和电动机都处在通路的状态，故会吹出热风；
故选B．
吹冷风时只有电动机工作，吹热风时电动机和电热丝同时工作，电热丝与电动机并联．
本题考查对常见用电器的了解，关键是明白开关断开与闭合时电路的连接情况．
13.
解：ACD、该选项中的两个灯泡均为并列连接，因此ACD选项中的电路为并联电路；
B、该选项中的两个灯泡顺次连接，因此该电路为串联连接．
故选B．
串联电路是指各用电器顺次连接的电路；并联电路是指各用电器并列连接的电路．
根据串并联电路的特点进行分析．
辨别电路的串、并联，有电路图时，关键是看从电源的一极出发，看看电流是否分叉，若无分叉就是串联，有分叉即是并联．当然还要注意看看有无短路现象．
14.
解：A、图中三盏灯泡是串联的，不符合题意；
B、该电路的连接方式是两只灯泡串联后再与另一只灯泡并联，属于混联，不符合题意；
C、三盏灯泡的两端分别连在一起，它们是并联在一起的，符合题意；
D、该电路图中的两只灯泡并联后与另一盏灯泡串联在电路中，不符合题意；
故选C．
解决此题要知道把几个用电器首首相接，尾尾相接，再连入电路，这就是并联．
此题考查的是对并联电路的理解，要会根据电路图判断它们的连接情况．
15.
解：AC、当三个开关都闭合时，两灯泡首首相接，尾尾相接，因此两灯泡并联连接；
B、开关闭合后，两灯泡首尾相接，因此两灯泡串联连接；
D、当两个开关都闭合时，L2被短路，电路为L1的基本电路．
故选B．
把几个用电器首尾相接，连入电路就是串联．把几个用电器首首相接，尾尾相接，再连入电路，就是并联；用导线将用电器的两端直接相连，会对用电器短路．
本题考查了串联和并联的概念．把几个用电器首尾相接，连入电路就是串联．把几个用电器首首相接，尾尾相接，再连入电路，就是并联．
16.
解：开关S1在干路上，S2在B所在支路．
A、当开关S1、S2都闭合时，吹风机和电热丝是并联连接，并且同时工作，故A错误；
B、因为吹风机和电热丝是并联连接，因此可以单独工作，故B错误；
CD、因为并联电路两端电压相等，并联电路中干路电流等于各支路电流之和，所以吹风机和电热丝同时工作时，它们两端的电压一定相等，但通过它们的电流不一定相等，故C错误，D正确．
故选D．
并联电路中干路的开关控制所有用电器，支路的开关控制本支路的用电器．A工作时吹风，B工作时发热，同时工作时吹热风．
串联电路的开关控制所有用电器，并联电路中干路开关控制所有用电器，支路开关只控制本支路用电器．
17.
解：A、由电路图可知，图中所示两盏灯是并联，故A错误；
B、根据P=UI得，电流I=，LED灯的功率比白炽灯的功率小，在并联电路中电压是相等的，所以通过LED灯的电流小，故B正确；
C、LED灯的功率比白炽灯的功率小，由同一个开关控制，通电时间相同，根据W=Pt得，LED灯比白炽灯消耗的电能少，故C错误；
D、白炽灯和节能灯工作时将电能转化为光能和内能，白炽灯功率大，但电能转化为光能的效率低；节能灯功率小，但转化为光能的效率高；白炽灯不一定比LED灯亮，故D错误．
故选：B．
（1）各电路元件首尾顺次连接的连接方式是串联，各电路元件并列连接的连接方式是并联；
（2）根据P=UI判断电流大小；
（3）根据W=Pt判断消耗电能的大小；
（4）白炽灯和节能灯工作时将电能转化为光能和内能，根据电能转化为的光能所占电能的比例，即发光的效率分析．
本题考查了串并联电路的识别、电功率公式的应用、电能公式的应用、能量的转化和效率等知识，关键是知道白炽灯泡和节能灯的工作原理．
18.
解：图甲利用电流流向法分析可知，电流依次流经两只灯泡，再过开关，回到电源的负极，只有一条路径，故属于串联电路；
图乙中两只灯泡是并列连接的，电流有两条路径，开关连接在干路中，故属于并联电路．
故选A．
串联电路中电流只有一条路径，各元件首尾相连；并联电路中电流有两条或两条以上的路径，各用电器并列连接．
明确串联电路和并联电路的基本区别，会通过观察实物图判断电流的路径，是解答此题的关键．
19.
解：
图A中，电流依次流过两只灯泡，只有一条流通路径，为串联电路；
图B中，两只灯泡并列连接，工作时互不影响，为并联电路；
图C中，电流依次流过两只灯泡，只有一条流通路径，为串联电路；
图D中，与灯泡并联的开关闭合后，对灯泡短路，电路中只有一个灯泡工作，不是并联电路．
故B．
串联电路中，电流的路径只有一条，各元件顺次逐个连接，并联电路中，电流有多条路径，各用电器并列连接，工作时互不影响，据此来结合电路图进行判断．
明确串并联电路的特点，根据串联电路只有一条路径，并联电路有多条路径，可对电路图的连接情况做出判断．
20.
解：（1）因为电压表的电阻很大，相当于断路，故当甲是电压表，乙是电压表，电路为断路，灯L1和L2都不亮，故A正确；
（2）如果甲是电流表，乙是电压表，电压表电阻很大，则两灯泡都不能发光，故B错误；
（3）如果甲是电压表，乙是电流表，则电流分别经灯L1和L2回负极，两灯都能发光，即灯L1和L2并联，故C错误，D正确。
故选AD。
要确定圆圈中的电表符号，首先要弄清电压表和电流表的正确使用方法：
电流表要串联在电路中使用，而电压表要与被测用电器并联；
根据图中各圆圈的位置以及和用电器的连接方式，结合电表的使用方法进行分析。
知道电压表与电流表在电路中的连接方式，分析清楚电路结构即可正确解题。
21.
解：（1）只闭合开关s1和s2时，电流的流向如图：
两灯泡并联，电流表测L1、L2的电流之和，故A正确；
（2）只闭合开关s1和s3时，电流如图：
灯L2短路，电流表测通过灯L1的电流，故B正确；
（3）只闭合开关s2和s3时，电流如图所示：
电流表相当于导线，会造成电源短路，烧坏电源和电流表，故CD不正确．
故选AB．
（1）基本的电路分串联电路和并联电路两种，串联电路中电流只有一条流通路径，并联电路中电流有多条流通路径．
（2）处处连通的电路叫做通路；某处断开的电路叫做开路，也叫断路；短路是指电流两极不经过用电器直接连通的电路．
此题考查了实际电路的辨认，在分析电路时要根据电路的三种状态进行分析．
22.
解：A、马路上的路灯，若其中的一盏损坏，其它的仍能正常工作，故不能相互影响，所以各个路灯都是并联的．故A错误；
B、为了保护电路中的各个元件，在连接电路时，开关必须处于断开的状态，故该选项正确；
C、用毛皮摩擦过的橡胶棒带负电，故用毛皮摩擦过的橡胶棒接触验电器上的金属球后，验电器上的金属箔张开，验电器带了负电，故该选项正确；
D、从保护环境的角度分析，故多数干电池中有汞、镉等重金属元素，随便丢弃会污染环境．所以，废弃的干电池应该集中分类处理，故该选项正确；
故选BCD．
（1）对于串联电路，各个用电器之间是可以相互影响的，对于并联电路，各个用电器之间不能相互影响．家庭电路中的各个用电器一般都是并联的．
（2）为了保护电路中的各个元件，在连接电路时，开关必须处于断开的状态．
（3）用毛皮摩擦过的橡胶棒带负电，用丝绸摩擦过的玻璃棒带正电．
（4）从保护环境的角度分析和判断该选项即可解决．
该题考查了串并联电路的判断、电路连接的注意问题、物体带正负电的判断等知识点，是一道综合题．
23.
解：家庭电路中电灯、电视机、电冰箱等用电器之间是互不影响的，根据并联电路的特点可知，它们的连接方式是并联．
同时使用的用电器越多，即并联的电阻越多，则总电阻越小，根据P=可知，总功率变大．
故答案为：并；越大．
知道家庭电路各用电器因工作时不能相互影响，因而用电器之间是采取并联连接的．
同时要掌握并联电路的总电阻与各电阻之间的关系，知道并联的支路越多，总电阻越小，根据P=可知总功率变大．
本题考查家庭电路的电压值．家中用电器为了相互不影响而采用了并联的连接方式．
24.
解：
（1）家庭电路中，照明灯泡与控制它的开关连接方式是串联；
因为家庭电路中，各用电器并联连接，并且并联电路中各用电器互不影响，所以电灯的灯丝烧断后，电视机能正常工作．
（2）硅光电池是把光能直接转化为电能．
故答案为：串联；能；光；电．
（1）开关与它所控制的用电器串联；串联电路相互影响，不能独立工作；并联电路互不影响，能独立工作．
（2）人类对太阳能的利用主要是太阳能转化为内能和电能．
此题主要考查了家庭电路中的连接情况，同时还考查了太阳能的利用，太阳能是一种清洁、无污染、可再生能源，在现代生活、技术中有着广泛的应用．
25.
解：
（1）家庭电路中的各用电器工作时互不影响，它们之间都是并联连接．
（2）电能表是测量用电器消耗电能多少的仪表．
（3）因为灯泡都在额定电压下工作，所以两个灯泡的实际功率等于其额定功率；又因为灯泡的额定功率相等，所以两个灯泡的实际功率相等，因此灯泡的亮度一样．
故答案为：并联；电能；相同．
（1）家庭电路中，家用电器之间为了互不影响，而且能正常工作，家用电器之间是并联的．
（2）电能表是测量消耗电能多少的仪器．
（3）灯泡的亮度取决于灯泡的实际功率，额定电压下的实际功率与额定功率相等．
本题的关键点是理解白炽灯的亮度取决于灯的实际电功率．
26.
解：
（1）家庭电路的电压为220V；家用电器工作互不影响，应并联使用；
（2）家庭电路支路越少，导体的横截面积越小，总电阻变大；
（3）电能计算：W=Pt=0.04kW×5h=0.2kW•h，即0.2度；电能表是用来测电能的仪表．
故答案为：（1）220；（2）并联；（3）变大；（4）0.2；（5）电能．
（1）家庭电路的电压为220V；家用电器工作互不影响，应并联使用；
（2）电阻大小与导体的材料、长度、横截面积有关；家庭电路支路越少，导体的横截面积越小，总电阻变大；
（3）利用W=Pt计算消耗的电能；电能表是用来测电能的仪表．
记住常见电压值，明确家庭电路的连接方式，理解影响电阻的因素，会运用电能的计算公式以及测量电能的仪表；是解答此题的关键．
27.
解：由于开关要控制用电器，则应把开关与用电器串联，为了使用电器相互不影响工作，应使用电器之间的连接方式连为并联．
故答案为：串；并．
根据开关与用电器的关系和并联的特点填写．
本题考查了家庭电路中开关和用电器的连接．并联电路的特点是各自用电器相互不影响工作．
28.
解：（1）当开关S1、S2、S3都闭合时，电流不经过任何一个灯泡，电路处于短路状态；
（2）若只闭合开关S2，电流经过L1、S2、L2回到负极，则小灯泡L1和L2是串联的，串联电路电流处处相等，总电压等于个用电器电压之和，故则I1=I2，U＞U1．
故答案为：短路；串；=；＞．
根据欧姆定律和电阻的串联、并联电路的特点以及电路状态来做出解答．
本题考查了串联电路和并联电路的特点以及欧姆定律的应用，是一道中等题．
29.
解：一边耳机的线扯断了，而另一边耳机仍有声音，而并联电路可以使几个用电器在工作时互不影响，所以这符合并联电路的特点，所以两边耳机是并联的．
故答案为：并联．
用电器串联时，任何一只用电器开路则其它用电器都不能正常工作；并联电路可以使几个用电器在工作时互不影响．
并联电路的各支路间的用电器互不影响，这与串联电路不同，应抓住要领进行区分．
30.
解：由并联的特点知，并联的用电器相互不影响，当一个路灯坏了时，其它灯还亮，说明路灯是并联的，串联的用电器一个损坏之后，其它用电器也不工作，而往往是一串串的不亮，故是其中一个坏了而使这一串都不亮了，是串联．
故本题答案为：并；串．
根据路灯中的一个坏了，而其它能亮，可判断路灯是并联的，而小彩灯在坏时，往往是一串串的不亮，可知小彩灯是串联的．
本题利用了并联和串联电路的特点求解．
31.
解：（1）汽车各转向灯能独立工作，互不影响，因此转向灯是并联的；
（2）干毛巾刚擦完车玻璃，由于摩擦起电，玻璃成为带电体，由于带电体能吸引轻小物体，因此很容易吸附灰尘．
故答案为：并；吸；吸引轻小物体．
（1）串联电路中各用电器互相影响，并联电路中各用电器互不影响；
（2）带电体有吸引轻小物体的性质．
本题考查串并联电路的判断、带电体的性质等，有一定综合性，但都是基础知识．
32.
答：（1）当压缩机不工作时，将门打开，若灯泡发光，能够独立工作、并且互不影响；则两者并联．
（2）压缩机工作时，消耗电能获得机械能，则能量转化是电能转化为机械能．
故答案为：并联；电能转化为机械能．
（1）串联电路的特点：在串联电路中电流只有一条路径，各用电器之间相互影响；并联电路的特点：在并联电路中电流有多条流通路径，各个用电器之间互不影响，独立工作．
（2）压缩机工作时，消耗电能获得机械能．
本题考查电冰箱电路中电灯与压缩机的关系、改变内能方法的了解与掌握，本题的关键是知道串并联电路的特点．
33.
解：汽车的前后转向灯可以单独工作，所以它们是并联的．根据并联电路的电压特点可知：前后两个转向灯的两端电压相等；
司机拨动方向盘旁的杆子，转向灯才会工作，所以这根杆子起到了开关的作用．
故答案为：相等；开关．
（1）并联电路中电流有多条通路，各支路上的用电器工作时互不影响，支路两端的电压相等．
（2）串并联电路的特点：串联电路，电流只有一条通路，开关控制整个电路．并联电路电流有多条通路，各支路互不影响．
此题主要考查了串并联电路的区别，首先要掌握串并联电路的特点，关键是看用电器能否单独工作．
34.
解：
教室里的灯是并联的，根据并联电路的电流特点可得，总电流：
I=6×0.2A=1.2A；
街道上的路灯同时亮、同时熄，但一灯坏时，其它灯仍能亮，故路灯是并联的．
故答案为：1.2；并．
根据并联电路的电流特点计算总电流；根据家用电器间能独立工作，互不影响，分析路灯的连接方式．
本题考查并联电路的识别和电流特点的应用，属于一道基础题．
35.
解：（1）开关S闭合后，甲乙表必须是相当于开路的电压表，这样电流才能通过灯泡L1、L2，灯L1、L2都能发光．
（2）当S断开时，甲乙表必须是相当于导线的电流表，两灯泡才能发光，并且两电灯并联，甲表测总电流，乙表测流过L2的电流，
已知甲、乙两表的示数之比为4：3，设甲表中电流为I甲=4I，则乙表中电流为I2=I乙=3I，
则由并联电路的电流特点可知，流过R1中的电流I1=I甲-I乙=4I-3I=I；
由欧姆定律I=可得：====．
故答案为：电压表；并联；3：1．
（1）开关S闭合后，灯L1、L2都能发光，根据电压表相当于开路，电流表相当于导线即可判断甲乙表的类型．
（2）当S断开时，两表全是电流表两灯泡才能发光，并且两电灯并联，甲表测总电流，乙表测流过L2的电流，则由欧姆定律可求得两电阻之比；
本题考查电压表和电流表的使用特点和串并联电路的特点，在电路中电流表可看成是导线没有电阻，而电压表则看作是断路，则可以明确电路的结构．
36.
解：同一台路由器为多台电脑提供网络服务，一台电脑不工作，其它电脑不受影响，所以根据并联电路的特点可知，各接口之间是并联的．
若同时有两台电脑在工作，拔下其中一台电脑的网线，另一台电脑还能正常上网工作．
故答案为：并联；能．
用电器串联时，任何一只用电器开路，则其它用电器都不能正常工作；并联电路可以使几个用电器在工作时互不影响．
家庭电路为考查的热点，应掌握家庭电路的各用电器之间的连接方式，开关和其控制的用电器之间的连接方式．
37.
解：我国家庭照明电路电压为220V；
考场的有线扬声器可以单独播放，不能相互影响的，所以它们之间是并联的；
故答案为：220；并．
家庭电路的电压为220V，而各教室的有线扬声器的额定电压为220V．
串联电路中各用电器之间相互影响，有一处有问题则整个电路都处于断路状态，而并联电路中的各用电器之间互不影响．
知道家庭电路电压、串并联电路的特点等知识点是解决该题的关键．
38.
解：
由生活经验可知，教室里的电子白板和日光灯是互不影响的，所以它们是并联的；
由P=可得，额定功率为0.5kW 的用电器正常工作6 小时消耗的电能：
W=Pt=0.5kW×6h=3kW•h=3度．
故答案为：并联；3．
并联电路中的用电器是互不影响的．据公式W=Pt计算用电器消耗的电能．
此题考查了家庭电路连接的认识和理解以及电能的计算等知识点，属于一道基础题．
39.
解：（1）马路上的路灯当其中一只损坏，其他仍然发光，因此它们的连接方式是并联，它们一起亮，一起灭的原因是使用了一个干路总开关．
（2）电路消耗的电能可以用电能表测量．
故答案为：并；电能．
（1）电路的基本连接形式有两种：一种是串联，另一种是并联．
①串联电路中电流只有一条路径，各用电器之间相互影响；
②并联电路中电流有多条流通路径，各个用电器之间独立工作，互不影响．
（2）电能表是测量电路消耗电能的仪表，电能表俗称电表．
（1）生活中很多情况下，电器都是采用的并联连接方法，因为这样各用电器可以互不影响；
（2）马路上的路灯当有的路灯不能发光时，别的路灯正常工作，互不影响，所以路灯也是并联的．
40.
解：（1）电冰箱的压缩机与照明灯互不影响，可以独立工作，它们间是并联的；
（2）压缩机通过增大压强使制冷物质由气态变为液态；
故答案为：并；增大压强．
（1）串联的各电路元件相互影响，不能独立工作，并联的各电路元件间互不影响，能独立工作，据此分析答题；
（2）气体压强增大到一定程度时会发生液化，由气态变为液态．
本题考查了电冰箱压缩机与照明灯间的连接关系、压缩机的工作原理，是一道基础题，知道串并联电路的特点，是正确判断压缩机与照明灯连接方式的关键．
41.
解：因为家庭电路中各用电器即可单独工作又互不影响，因此家庭电路中两个灯泡的连接为并联；
因为控制灯泡的开关与火线相连，因此a为火线；
因为a、b为电源的火线和零线，因此将a、b连在一起会形成电源短路．
故答案为 并，a，短路．
并联电路中用电器既可以单独工作又互不影响；家庭电路中电源包括火线和零线，从安全用电角度进行辨别火线和零线；短路是指将电源的两极直接连接在一起的电路．
本题考查家庭电路的连接方式，以及并联电路的特点，并且知道家庭电路的电源为火线和零线，会判断电路的三种状态．
42.
解：一节干电池的电压是1.5V；
为了使教室里用电器正常工作并且互不影响，教室内插座、饮水机等用电器是并联的．
故答案为：1.5；并联．
（1）记住一节干电池的电压．
（2）为了使教室里用电器正常工作并且互不影响，用电器应该并联在电路中．
知道一节电池的电压和教室里用电器的连接方式是解决该题的关键．
43.
解：
汽车前后的转向灯可以同时工作，也可以单独工作，彼此互不影响，所以是并联的．
故答案为：并联．
串联电路电流只有一条通路，开关控制整个电路；并联电路电流有多条通路，各支路互不影响．
此题主要考查了串并联电路的区别，首先要掌握串并联电路的特点，关键是看用电器能否单独工作．
44.
解：开关闭合后，电流从电源正极流出，通过电流表A2分为两路，然后又汇合共同流入负极，因此两灯并联连接，且两灯电流都经过A2，故其测的是干路电流；对于A1来说，只有L1的电流，故其只测的是L1的电流．
故答案是：并；L1；干路．
并联电路中电流有两条或多条电流路径；根据电流的路径可以看出，该电路中两灯并联连接，电流表A1测量L1的电流，电流表A2测量干路电流．
在串、并联电路的判断中，分析清电流的路径是非常关键的．
45.
（1）电流的测量值为0.3A，应该选用0～0.6A的量程，并据此确定指针的位置．
（2）分析图2所示电路图，明确各电路元件的连接方式，然后按电路图连接实物电路图．
（3）根据图4分析电路结构，根据题目要求作出等效电路图．
（1）此题在分析时必须保证测量结果在电流表的量程范围之内，并进一步确定分度值后，再画出指针的位置．
（2）本题考查了由电路图连接实物的能力．连接电路时一般从电源的一极连起．
（3）根据图4分析清楚电路结构，明确各电路元件的连接方式，是正确作出等效电路图的关键．
46.
解：（1）因为甲图中两灯泡并列连接，而乙图中两灯泡顺次连接，因此甲为并联电路；
（2）电流总是从电源的正极出发，最后回到电源的负极；如图所示．
故答案为：甲；见上图．
并联电路是指各用电器并列连接的电路，根据并联电路的特点识别出并联电路；
电流总是从正极出发，最后回到电源负极．
会根据电流的流向法判断电路的连接特点，知道电路中电流方向的规定可顺利解答．
47.
（1）并联电路中，各用电器可以独立工作，互不影响；
（2）根据冰箱的工作原理，从制冷剂在工作过程中的物态变化解答可进行解释．
（3）家用电器的电源插头有三条线，其中一条接火线（L），一条接零（N），第三条线接用电器的金属外壳（E），插座上对应插孔的导线应该与室外的大地相连．可防止因用电器外壳漏电而触电．
了解电冰箱的电路连接特点，并知道其制冷的原理是利用了制冷剂的汽化吸热和液化放热，是解答的关键．
48.
解：（1）当选择开关放在“冷”时，只有电动机连入电路，电流经过电动机，电动机工作吹的是冷风；
当选择开关放在“热”时，电动机和电热丝并联，电动机和电热丝同时工作吹的是热风；
故答案为：电动机，电动机和电热丝；
（2）电吹风机消耗的电能：W==kW•h，
电吹风机吹冷风时的电功率：P电动机===0.2kW=200W；
故答案为：200；
（3）由题意可知，电吹风机吹热风时的电功率是600W，
则电热丝的电功率：P电热丝=P-P电动机=600W-200W=400W，
电热丝的电阻：R===121Ω．
（1）要判断选择开关分别放在“冷”和“热”时，电动机和电热丝是否连入电路，就看电流是否经过电动机和电热丝；
（2）先根据电能表表盘转过的圈数和电能表的参数算出电吹风机消耗的电能，然后根据电功率公式P=算出电吹风机的电功率；
（3）当电吹风机吹热风时，电动机和电热丝并联，它们的总功率为600W，根据电吹风机的额定功率600W和第（2）问中电吹风机吹冷风时的电功率（电动机功率），我们就可以算出电热丝的电功率，最后我们就可以利用公式R=算出电热丝的电阻．
本题的第（1）问考查了电路的识别；第（2）问考查了电能表参数的理解和电功率的计算，计算过程中，如果某个物理量并不是我们要求的最终物理量而它又不能被整除时，那就保留分数；第（3）问要会用电压和电功率这两个物理量去算电阻．
49.
解：街道上的路灯如果有个别的灯不亮（坏）了，而其余的灯仍然亮着，说明各个路灯互不影响，所以街道上的路灯是并联．
故答案为：并；仍然亮．
串联电路中电流只有一条通路，如果两个用电器串联，其中一个停止工作（坏），另外也不能工作，相互影响；
并联电路中电流有多条通路，如果两个用电器并联，其中一个停止工作（坏），另外仍能工作，互不影响；据此判断．
本题考查了生活中的串并联，大街上的路灯，同时亮、同时灭，但这不是判断串并联的依据，可以根据是否相互影响来判断．
50.
（1）用电器串联时，任何一只用电器开路则其它用电器都不能正常工作；并联电路时，任何一个用电器开路，不会影响其它用电器的工作，即并联电路中各用电器既可以单独工作，又互不影响．
（2）将导线连到任意一个灯泡的两个接线柱之间，闭合开关后，据另一灯泡是否发光可判断串并联的关系．
要解决此类问题，要知道串联电路、并联电路的特点和区别．
方法
现象
结论
拧下一只灯泡
另一只灯泡灭
串联
另一只灯泡仍亮
并联
