2024年江苏省苏州市苏州高新区实验初级中学中考三模物理试题（原卷版+解析版）
展开
这是一份2024年江苏省苏州市苏州高新区实验初级中学中考三模物理试题（原卷版+解析版），文件包含2024年江苏省苏州市苏州高新区实验初级中学中考三模物理试题原卷版docx、2024年江苏省苏州市苏州高新区实验初级中学中考三模物理试题解析版docx等2份试卷配套教学资源，其中试卷共35页， 欢迎下载使用。

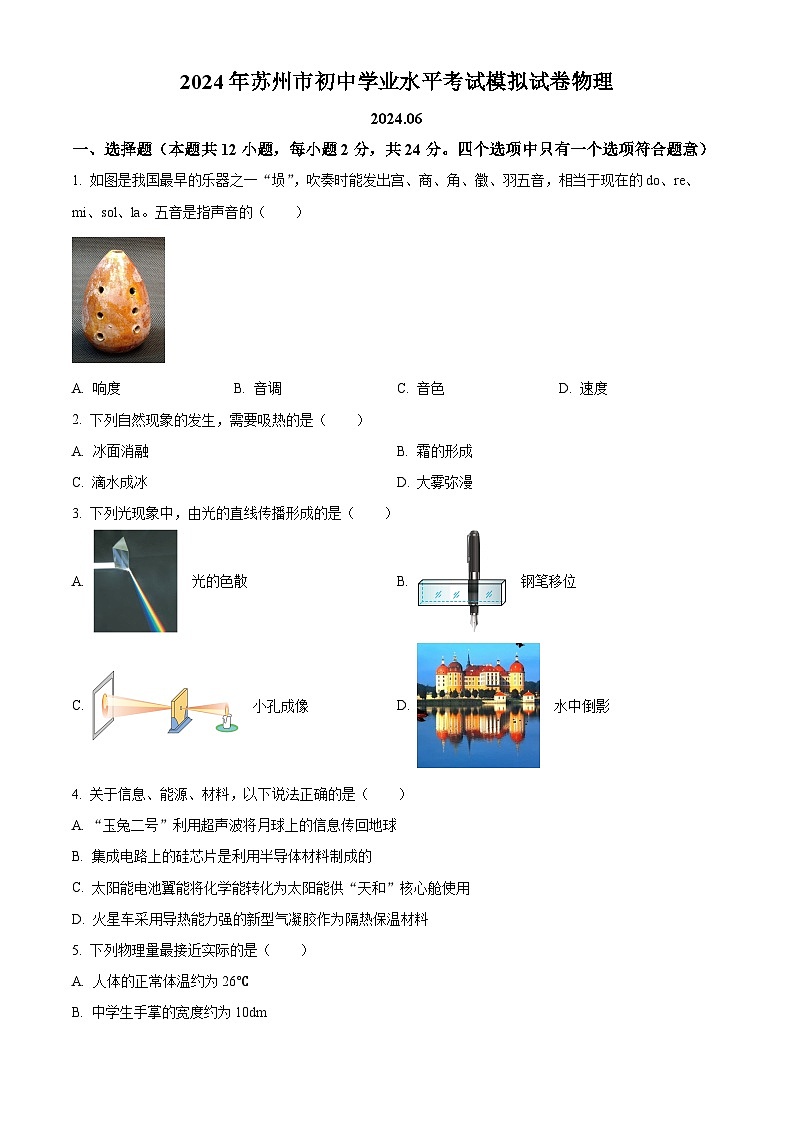

一、选择题（本题共12小题，每小题2分，共24分。四个选项中只有一个选项符合题意）
1. 如图是我国最早的乐器之一“埙”，吹奏时能发出宫、商、角、徵、羽五音，相当于现在的d、re、mi、sl、la。五音是指声音的（ ）
A. 响度B. 音调C. 音色D. 速度
【答案】B
【解析】
【详解】吹奏“埙”时，通过改变手按压不同的孔，改变发出声音的宫、商、角、徵、羽五音不同，所以是通过改变振动空气中的长短，来改变声音的频率，即改变音调，故B符合题意，ACD不会符合题意。
故选B。
2. 下列自然现象的发生，需要吸热的是（ ）
A. 冰面消融B. 霜的形成
C. 滴水成冰D. 大雾弥漫
【答案】A
【解析】
【详解】A．冰面消融，是固态的冰变成液体的水的熔化现象，需要吸热，故A符合题意；
B．霜的形成，是气态的水蒸气变成固态冰的凝华现象，需要放热，故B不符合题意；
C．滴水成冰，是变液体的水成固态的冰的凝固现象，需要放热，故C不符合题意；
D．大雾弥漫，是气态的水蒸气变成液体水的液化现象，需要放热，故D不符合题意。
故选A。

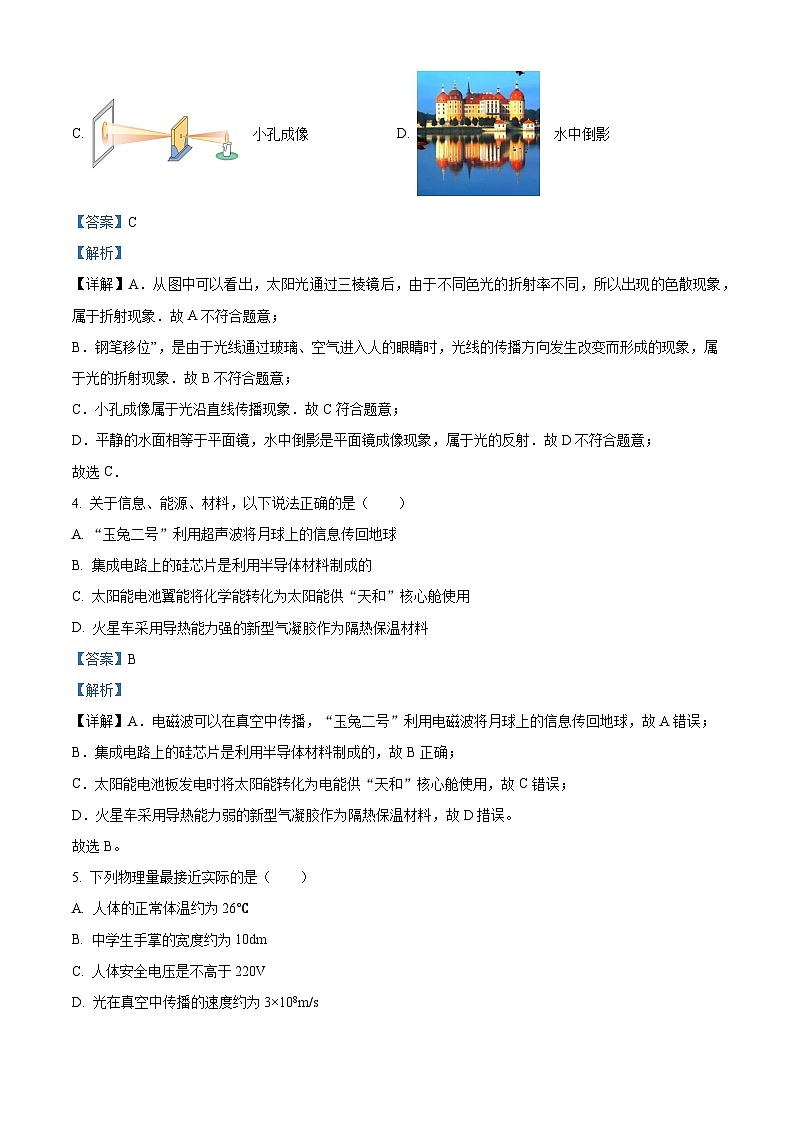

3. 下列光现象中，由光的直线传播形成的是（ ）
A. 光的色散B. 钢笔移位
C. 小孔成像D. 水中倒影
【答案】C
【解析】
【详解】A．从图中可以看出，太阳光通过三棱镜后，由于不同色光的折射率不同，所以出现的色散现象，属于折射现象．故A不符合题意；
B．钢笔移位”，是由于光线通过玻璃、空气进入人的眼睛时，光线的传播方向发生改变而形成的现象，属于光的折射现象．故B不符合题意；
C．小孔成像属于光沿直线传播现象．故C符合题意；
D．平静的水面相等于平面镜，水中倒影是平面镜成像现象，属于光的反射．故D不符合题意；
故选C．
4. 关于信息、能源、材料，以下说法正确的是（ ）
A. “玉兔二号”利用超声波将月球上的信息传回地球
B. 集成电路上的硅芯片是利用半导体材料制成的
C. 太阳能电池翼能将化学能转化为太阳能供“天和”核心舱使用
D. 火星车采用导热能力强的新型气凝胶作为隔热保温材料
【答案】B
【解析】
【详解】A．电磁波可以在真空中传播，“玉兔二号”利用电磁波将月球上的信息传回地球，故A错误；
B．集成电路上的硅芯片是利用半导体材料制成的，故B正确；
C．太阳能电池板发电时将太阳能转化为电能供“天和”核心舱使用，故C错误；
D．火星车采用导热能力弱的新型气凝胶作为隔热保温材料，故D措误。
故选B。
5. 下列物理量最接近实际的是（ ）
A. 人体的正常体温约为26℃
B. 中学生手掌的宽度约为10dm
C. 人体安全电压是不高于220V
D. 光在真空中传播的速度约为3×108m/s

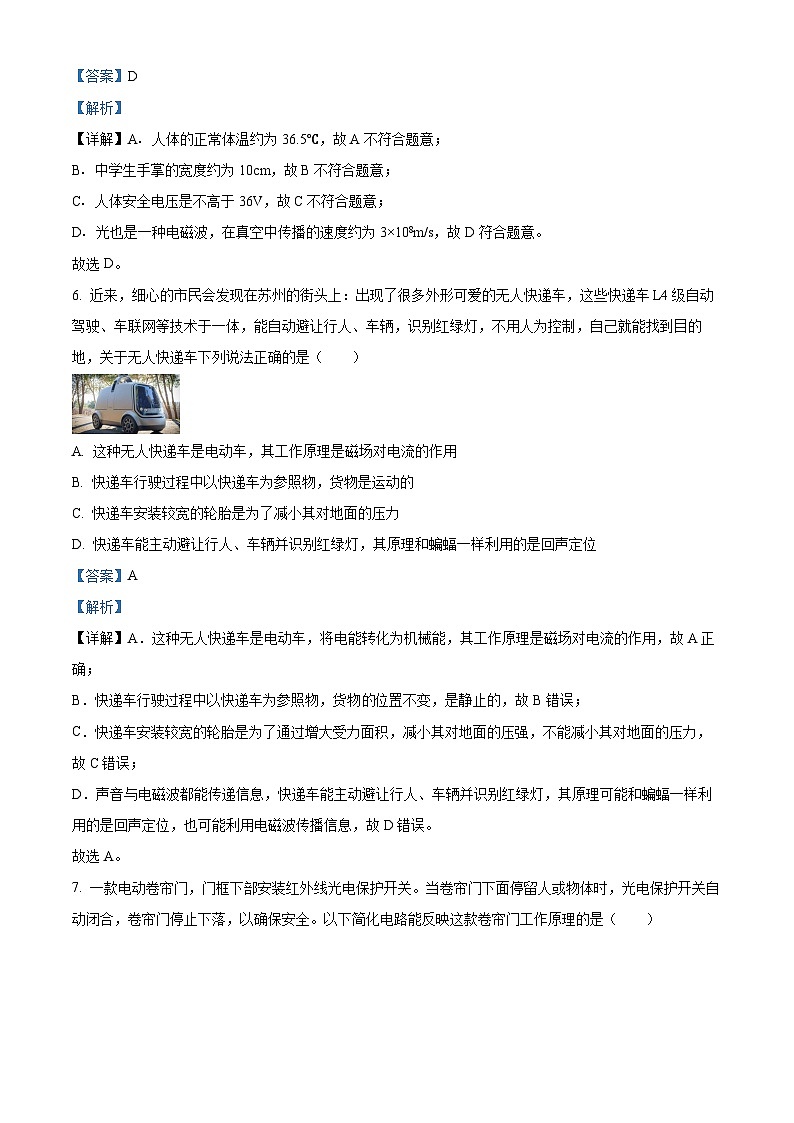

【答案】D
【解析】
【详解】A．人体的正常体温约为36.5℃，故A不符合题意；
B．中学生手掌的宽度约为10cm，故B不符合题意；
C．人体安全电压是不高于36V，故C不符合题意；
D．光也是一种电磁波，在真空中传播的速度约为3×108m/s，故D符合题意。
故选D。

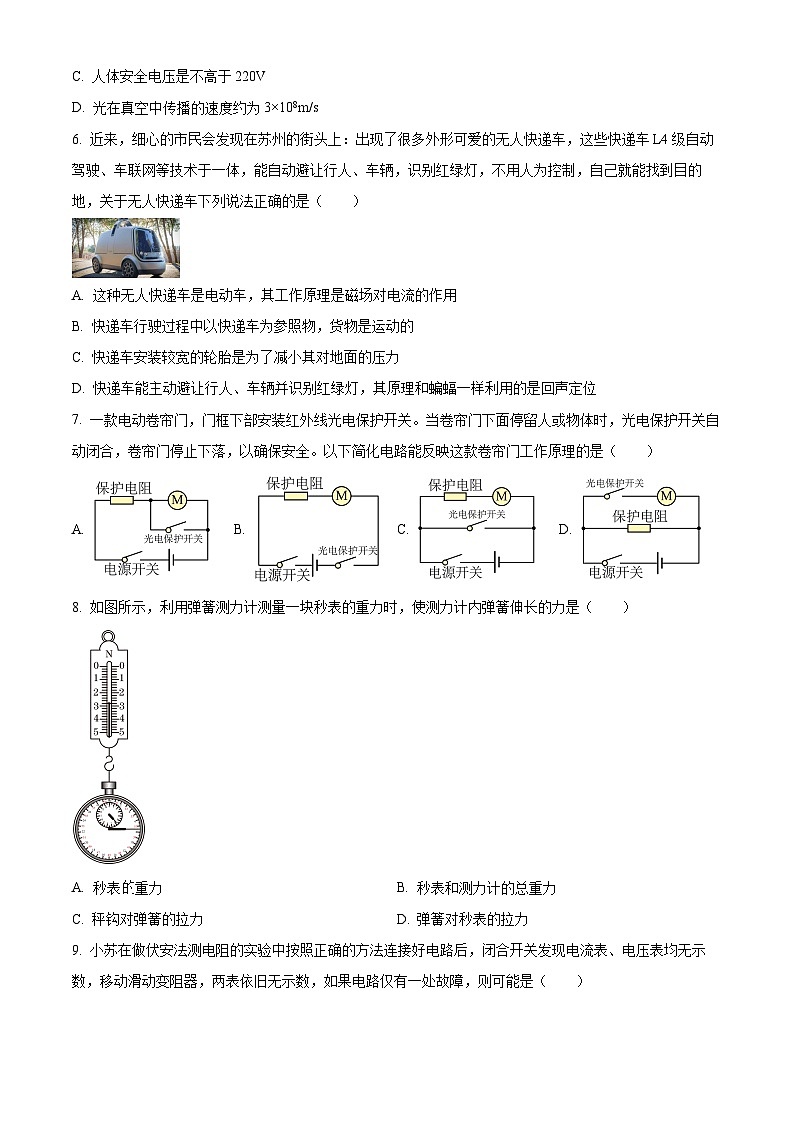

6. 近来，细心的市民会发现在苏州的街头上：出现了很多外形可爱的无人快递车，这些快递车L4级自动驾驶、车联网等技术于一体，能自动避让行人、车辆，识别红绿灯，不用人为控制，自己就能找到目的地，关于无人快递车下列说法正确的是（ ）
A. 这种无人快递车是电动车，其工作原理是磁场对电流的作用
B. 快递车行驶过程中以快递车为参照物，货物是运动的
C. 快递车安装较宽的轮胎是为了减小其对地面的压力
D. 快递车能主动避让行人、车辆并识别红绿灯，其原理和蝙蝠一样利用的是回声定位
【答案】A
【解析】
【详解】A．这种无人快递车是电动车，将电能转化为机械能，其工作原理是磁场对电流的作用，故A正确；
B．快递车行驶过程中以快递车为参照物，货物位置不变，是静止的，故B错误；
C．快递车安装较宽的轮胎是为了通过增大受力面积，减小其对地面的压强，不能减小其对地面的压力，故C错误；
D．声音与电磁波都能传递信息，快递车能主动避让行人、车辆并识别红绿灯，其原理可能和蝙蝠一样利用的是回声定位，也可能利用电磁波传播信息，故D错误。
故选A。
7. 一款电动卷帘门，门框下部安装红外线光电保护开关。当卷帘门下面停留人或物体时，光电保护开关自动闭合，卷帘门停止下落，以确保安全。以下简化电路能反映这款卷帘门工作原理的是（ ）
A. B. C. D.
【答案】A
【解析】
【详解】 根据题意可知光电保护开关断开时，电动机工作，光电保护开关闭合时，电动机停止工作，则光电保护开关需要和电动机并联，并且闭合光电保护开关时，不能出现电源短路，所以保护电阻要串联在干路，故A符合题意，BCD不符合题意。
故选A。
8. 如图所示，利用弹簧测力计测量一块秒表的重力时，使测力计内弹簧伸长的力是（ ）
A. 秒表的重力B. 秒表和测力计的总重力
C. 秤钩对弹簧的拉力D. 弹簧对秒表的拉力
【答案】C
【解析】
【详解】当弹簧测力计和物体处于静止或匀速直线运动状态时，物体受力平衡，即弹簧秤向上的拉力与物体的重力相等，因弹簧秤对物体的拉力与物体对弹簧秤的拉力为相互作用力，此时弹簧秤的示数才是准确的．所以，使测力计内弹簧伸长的力是秒表对弹簧的拉力。故ABD不符合题意，C符合题意。
故选C。

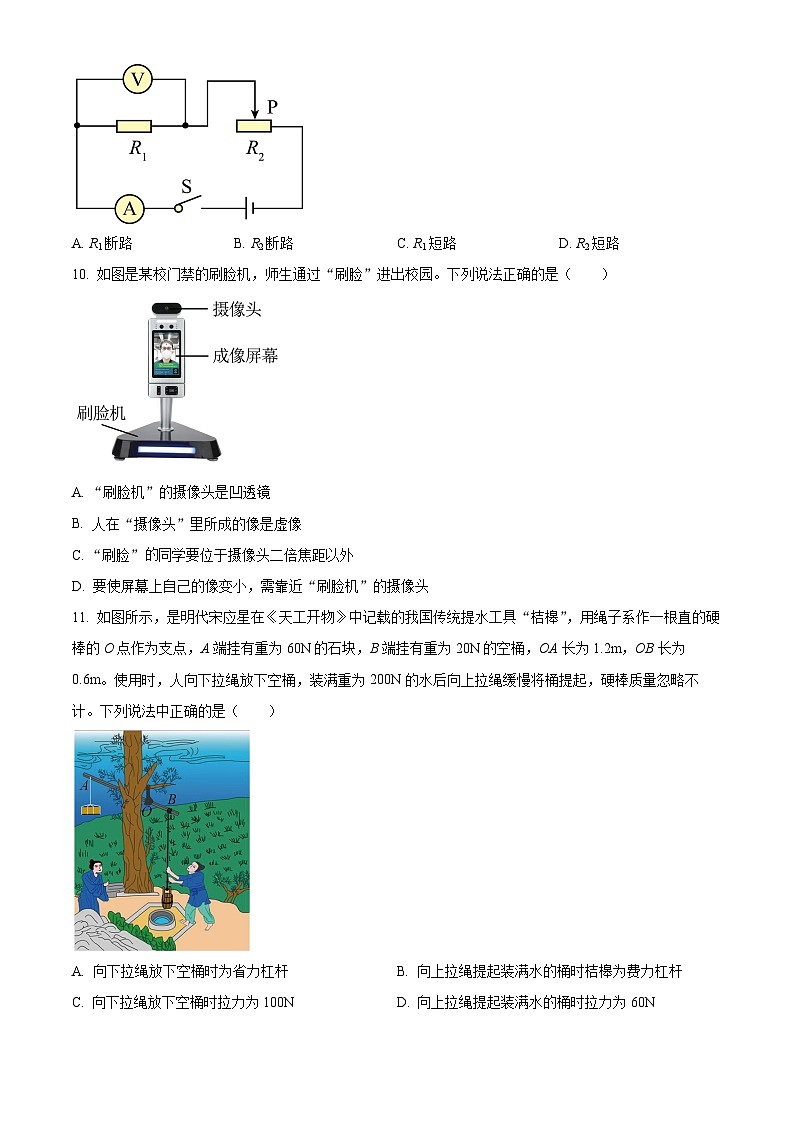

9. 小苏在做伏安法测电阻的实验中按照正确的方法连接好电路后，闭合开关发现电流表、电压表均无示数，移动滑动变阻器，两表依旧无示数，如果电路仅有一处故障，则可能是（ ）
A. R1断路B. R2断路C. R1短路D. R2短路
【答案】B
【解析】
【详解】A．若R1断路，闭合开关后，电流表无示数，电压表有示数，故A 不符合题意；
B．若R2断路，闭合开关后，电流表和电压表均无示数，移动滑片两表仍然无示数，故B符合题意；
C．若R1短路，闭合开关后，电流表有示数，电压表无示数，故C不符合题意；
D．若R2短路，闭合开关后，电流表和电压表均有示数，故D不符合题意。
故选B。
10. 如图是某校门禁的刷脸机，师生通过“刷脸”进出校园。下列说法正确的是（ ）
A. “刷脸机”的摄像头是凹透镜
B. 人在“摄像头”里所成的像是虚像
C. “刷脸”的同学要位于摄像头二倍焦距以外
D. 要使屏幕上自己的像变小，需靠近“刷脸机”的摄像头
【答案】C
【解析】
【详解】ABC．“刷脸机”摄像头的工作原理与照相机相同，“刷脸”时，人要在凸透镜的二倍焦距之外，成的是倒立、缩小的实像，故C正确，AB错误；
D．要使屏幕上自己的像变小，需要减小像距，增大物距，即要远离“刷脸”机镜头，故D错误。
故选C
11. 如图所示，是明代宋应星在《天工开物》中记载的我国传统提水工具“桔槔”，用绳子系作一根直的硬棒的O点作为支点，A端挂有重为60N的石块，B端挂有重为20N的空桶，OA长为1.2m，OB长为0.6m。使用时，人向下拉绳放下空桶，装满重为200N的水后向上拉绳缓慢将桶提起，硬棒质量忽略不计。下列说法中正确的是（ ）
A. 向下拉绳放下空桶时为省力杠杆B. 向上拉绳提起装满水的桶时桔槔为费力杠杆
C. 向下拉绳放下空桶时拉力为100ND. 向上拉绳提起装满水的桶时拉力为60N
【答案】C
【解析】
【详解】A．向下拉绳放下空桶时，动力臂小于阻力臂，是费力杠杆，故A错误；
B．向上拉绳提起装满水的桶时桔槔动力臂大于阻力臂，是省力杠杆，故B错误；
C．向下拉绳放下空桶，由杠杆平衡条件得
则向下拉绳放下空桶时拉力
故C正确；
D．向上拉绳提起装满水的桶时，由杠杆平衡条件得
向上拉绳提起装满水的桶时拉力为
故D错误。
故选C。
12. 人在行走、站立、平躺及负重等不同状态时，对水平地面的压强大小不同。如图所示，甲、乙分别表示中学生正常行走时和负重时压强p与受力面积S的情况，则下面根据图像判断乙中人的状态及负重物体的质量最符合实际的是（ ）
A. 站立；30kgB. 站立；50kg
C. 行走；20kgD. 平躺；80kg
【答案】A
【解析】
【详解】中学生行走时对地面压力为，与地面的接触面积（一只脚）为，则中学生行走时对地面压强为
由图可知，乙情况接触面积为甲的2倍，则乙状态为站立；甲压强为15个单位压强，乙为12个单位压强，所以乙的压强为
乙的压力为
乙的负重为
中学生的重力约为500N，则负重的质量为
故A符合题意，BCD不符合题意。
故选A。
二、填空题（本题共10小题，每空1分，共26分）
13. 甲图中铅笔的长度是___________cm；乙图中停表读数是___________s。
【答案】 ①. 2.50 ②. 338.5
【解析】
【详解】[1]由图甲可知，刻度尺的分度值为1mm，铅笔的左端与1.00cm刻度线对齐，右侧与3.50cm对齐，因此该铅笔的长度为
[2]由图乙可知，该秒表的分度值是0.1s，分针示数是5min=300s，秒针示数是38.5s，则秒表示数为
14. “苏州园林甲天下”，雪中的苏州园林庭院更显得淡雅素洁，仿佛是一位不食人间烟火的仙子。其中雪是由空气中的水蒸气 ___________（填物态变化）而形成的；“下雪不冷化雪冷”这是因为雪在熔化时要 ___________热量，导致环境温度降低。
【答案】 ①. 凝华 ②. 吸收
【解析】
【详解】[1]雪是空气中的水蒸气遇冷凝华形成的小冰晶，此过程中放热。
[2]雪在熔化时需要从周围的空气吸收热量，导致空气温度降低，所以人们感到寒冷。
15. 星期天，小苏和小州一起去新区公园，走近自然，感受生活中的物理。来到湖边，小苏看见湖水中的鱼在蓝天白云间游弋，看见的鱼是光的___________形成的像，看见的蓝天白云是光的___________形成的像。
【答案】 ①. 折射 ②. 反射
【解析】
【详解】[1]水中的鱼反射的光线从水中射向水面，在水面发生折射，折射光线的反向延长线会聚于一点，就是看到的小鱼的像，由于不是实际光线会聚而成，所以是虚像。
[2]蓝天白云反射的光线射到水面上，一部分光线反射回来，反射光线的反向延长线会聚于一点，就是蓝天白云的虚像。
16. 目前，我国已经具备了风光水核电等清洁能源设备的产业链制造能力，水电、风电、光伏发电累计装机容量均居世界首位。其中，水电、风电、光伏发电消耗的能源——水能、风能、太阳能都属于___________（选填“可再生”或“不可再生”）能源；核电站是利用原子核___________（选填“裂变”或“聚变”）释放的能量来发电的。
【答案】 ①. 可再生 ②. 裂变
【解析】
【详解】[1]不可再生能源是须经地质年代才能形成而短期内无法再生的一次能源，可再生能源是短时间能够不断得到补充以供使用的一次能源。水电、风电、光伏发电消耗的能源——水能、风能、太阳能都属可再生能源。
[2]核电站是利用能够控制的原子核裂变的链式反应产生的能量来发电的，核电站是利用原子核裂变释放的能量来发电的。
17. 运动员用头顶足球时，足球被压扁凹陷了，这说明力可以使物体发生___________。足球的运动方向改变了，这又说明力可以改变物体的___________，同时运动员的头感到疼，是因为___________。
【答案】 ①. 形变 ②. 运动状态 ③. 力的作用是相互的
【解析】
【详解】[1]运动员用头顶足球时，足球被压扁凹陷了，足球在力的作用下，形状改变，这说明力可以使物体发生形变。
[2]足球在力的作用下运动方向改变了，这又说明力可以改变物体的运动状态。
[3]同时运动员的头感到疼，是因为力的作用是相互的，运动员的头对球施加力的同时，也受到球力的作用。
18. 如图所示，用10N的力握住重为10N的水杯静止，杯子受到静摩擦力方向为___________；若用20N的力紧握该水杯静止，则此时杯子受到摩擦力大小为___________N。
【答案】 ①. 竖直向上 ②. 10
【解析】
【详解】[1]手握水杯静止在空中，处于平衡状态，受到的重力和摩擦力是一对平衡力，大小相等，方向相反，所以水杯受到的摩擦力的大小等于重力，摩擦力为10N，摩擦力的方向竖直向上。
[2]用20N的力紧握该水杯，水杯静止，竖直方向上杯子仍然受到重力和摩擦力，杯子处于平衡状态，重力大小等于摩擦力大小，此时摩擦力大小不变，为10N。
19. 我国高铁技术处于世界领先地位，高铁线路总长度居世界第一、图甲为高铁车厢内的破窗锤，金属端制成锥形是为了需要破窗时___________（填“增大”或“减小”）压强；图乙站台处设置安全线，是因为站在安全线与轨道之间容易发生危险，乘客靠近运行高铁的一侧空气流速大，压强___________（填“大”或“小”）。我国高铁采用了能量回收制动方式，列车到站前停止动力供电，继续向前运行，内部线圈随车轮转动，切割磁感线产生感应电流，把___________转化为电能进行回收，这是利用了___________原理。
【答案】 ①. 增大 ②. 小 ③. 机械能 ④. 电磁感应
【解析】
【详解】[1]破窗锤的金属端制成锥形，减小了受力面积，是为了需要破窗时增大压强。
[2]乘客靠近运行高铁的一侧空气流速大压强小，另一侧大气压不变，从而产生压力差，容易被压向高铁，产生危险。
[3][4]列车到站前停止动力供电，继续向前运行，内部线圈随车轮转动，切割磁感线产生感应电流，即电磁感应原理，此过程把机械能转化为电能进行回收。
20. 小梅来到美丽的海滨城市青岛。她发现，在这里白天的风常常从海面吹向陆地，而每到夜晚风却从陆地吹向海面。她利用学过的物理知识进行分析，并画出陆地和海面之间空气流动情况的示意图，如图所示。形成这一现象的原因是海水和陆地的______不同，且海水比陆地的______。
【答案】 ①. 比热容 ②. 比热容大
【解析】
【详解】[1][2]海水的比热容大于陆地上沙石的比热容。白天，在相同的日晒情况下，沙石上方的空气温度会升得较快，其密度也变得较小而上升，海面上温度较低密度较大的空气会补充过来，从而形成海面吹向陆地的风，而晚上，沙石上方的空气温度下降得较快，其密度也变得较大而下降，海面上温度下降慢且温度较高、密度较小、空气上升，陆地的空气会补充过来，从而形成陆地吹向海面的风。
21. 如图（a）所示，A、B、C三个薄壁圆柱形容器置于水平桌面上，容器内分别装有质量相等的水和某种液体，其中B、C容器的底面积相同。
（1）三个容器中液体对容器底的压强分别为pA、pB、pC，则它们的大小关系是：pA______pB；pB______pC；
（2）将体积相等的甲、乙两个实心正方体物块分别放入B、C容器中，静止时状态如图（b）所示，且两容器液面相平。若ρ甲=0.6×103kg/m3，甲、乙所受浮力之比为1∶2，则ρ液=______kg/m3。
【答案】 ①. ＜ ②. = ③. 1.2×103
【解析】
【详解】（1）[1][2] 三个容器中液体的质量相同，则对容器底的压力相同，A的底面积较大，B、C容器的底面积相同，根据可知三个容器中液体对容器底的压强关系为
（2）[3] 甲漂浮，浮力等于重力，设甲、乙的体积均为，则甲受到的浮力为
乙沉底，则乙受到的浮力为
甲、乙所受浮力之比为1∶2，则有
解得液体密度为
22. 如图是建筑工程中承重钢筋混凝土梁柱的结构示意图，主要利用了钢筋的物理属性是_________（选填“密度”或“抗拉强度”），在搭建钢筋框架时应该将受力钢筋放在梁柱的_________（选填“上层”或“下层”）。已知钢筋的密度为7.8g/cm³， 横截面积为50mm²， 长为10m的钢筋质量为_________ kg。粗细均匀的某种物质单位长度的质量定义为线密度，现有直径8mm和16mm的两种钢筋，直径为_________ mm的钢筋线密度较大。
【答案】 ①. 抗拉强度 ②. 下层 ③. 3.9 ④. 16
【解析】
【详解】[1]建筑工程中承重梁柱由钢筋混凝土构成，所以，主要利用的是钢筋抗拉强度大。
[2]为了稳固，在搭建钢筋框架时应该将受力钢筋放在梁柱的下层。
[3]横截面积为50mm2， 长为10m的钢筋质量为
[4]导线的材料相同，它们的密度相同，因为它们的横截面积不同，单位长度铜导线的体积不同，由m=ρV知道，单位长度相同，横截面积大的，线密度大，故16mm的钢筋线密度较大。
三、解答题（本题共9小题，共50分）。
23. 如图作出物体AB在平面镜中所成的虚像。
【答案】
【解析】
【详解】先作出端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′ 即为物体AB的像，如图所示：
24. 如图所示，重为10N的小木球漂浮在水面上，请用力示意画出它所受到的重力和浮力。
【答案】
【解析】
【详解】因为物体漂浮，所以浮力等于重力大小为10N；过小球的重心作竖直向下、大小为10N的重力，再过重心作竖直向上、大小为10N的浮力，如图所示：
25. 如图所示，请将插座和灯泡正确接入到家庭电路中。
【答案】
【解析】
【详解】根据家庭电路安全用电的原则，三孔插座左孔与零线相连，右孔与火线相连，上孔与地线相连；开关接在灯泡和火线之间，灯泡的另一端接在零线上，如图：
26. 根据图中已给出的电流方向，在图中标出通电螺线管的N极和磁感线的方向。
【答案】
【解析】
【详解】由图可知，电流从通电螺线管的右端流入，左端流出，根据右手螺旋定则可知，螺线管左端为N极；通电螺线管外部，磁感线从N极出发，回到S极，故作图如下：
27. 工人用如图所示滑轮组提升重物，物重G为450N，拉力F为200N，不计绳重和摩擦，重物匀速提升2m。求此过程中：
（1）动滑轮的重力是多少？
（2）拉力做的有用功是多少？
（3）滑轮组的机械效率。
【答案】（1）150N；（2）900J；（3）75℅
【解析】
【详解】解：（1）由图可知，承担物重的绳子股数n=3，不计绳重和摩擦，由可得动滑轮的重力为
（2）拉力做的有用功是
（3）重物被提升2m，则绳子自由端移动的距离为
拉力做的总功
滑轮组机械效率
答：（1）动滑轮的重力是150N；
（2）拉力做的有用功是900J；
（3）滑轮组的机械效率为75%。
28. 杭州亚运会用机器狗为运动员运输铁饼。机器狗自身质量为18kg，每只脚与地面接触面积为50cm2，运输的铁饼质量为2kg，每次运输的平均时间约为34s，机器狗匀速直线运动的速度约为3.5m/s，前进过程中驱动力为40N。（g=10N/kg）
（1）机器狗每次运输铁饼运动的路程约是多少米？
（2）机器狗背上铁饼站立在水平地面上，求机器狗对地面压强；
（3）机器狗匀速直线运动时做功的功率为多少瓦？
【答案】（1）119m；（2）1×104Pa；（3）140W
【解析】
【详解】解：（1）机器狗每次运输铁饼运动的路程
（2）机器狗背上铁饼站立在水平地面上，对水平地面的压力
机器狗对地面的压强
（3）机器狗匀速直线运动时做功的功率
答：（1）机器狗每次运输铁饼运动的路程约是119m；
（2）机器狗背上铁饼站立在水平地面上，机器狗对地面的压强为1×104Pa；
（3）机器狗匀速直线运动时做功的功率为140W。
29. 如图所示是电热饮水机电路原理图，电热饮水机有加热和保温两种工作状态，加热时功率440W，保温时功率40W，求：
（1）饮水机保温时2min消耗的电能；
（2）饮水机加热时电路中的电流；
（3）饮水机正常工作1h消耗电能是，加热、保温时间之比。
【答案】（1）4800J；（2）2A；（3）9∶1
【解析】
【详解】解：（1）由可得，饮水机保温时2min消耗的电能为
（2）由P=UI可得，饮水机加热时电路中的电为
（3）设加热时间为t加，保温时间为t保，则
①
饮水机正常工作1h消耗电能为
即
②
由①②可得
则加热、保温时间之比为
答：（1）饮水机保温时2min消耗的电能为4800J；
（2）饮水机加热时电路中的电流为2A；
（3）加热、保温时间之比为91。
30. 某实验小组“探究影响液体内部压强大小的因素”的实验过程如图甲、乙、丙所示。
（1）用手指不论轻压还是重压压强计的橡皮膜时，U形管两边液面的高度差都没有发生明显变化，则说明气密性___________（填“好”或“差”）；
（2）实验小组的小天和小红利用压强计来鉴别水和酒精，现有两只相同的烧杯A和B，分别盛有体积相同的水和酒精。
①如图乙所示，小红先后将调节好的压强计的金属盒没入两种液体中，发现烧杯A的U形管两边液面的高度差较大，于是认为烧杯A装的是水，你认为她的结论是否可靠：___________，理由是___________；
②如图丙所示，小天用自己改装并调试好的压强计进行实验，将压强计的两个金属盒分别浸入两种液体中，从而判断出图中装水的是___________（填字母）烧杯。
【答案】 ① 差 ②. 不可靠 ③. 未控制深度相同 ④. A
【解析】
【详解】（1）[1]用手指不论轻压还是重压压强计的橡皮膜时，U形管两边液面的高度差都没有发生明显变化，说明存在漏气现象，则气密性差。
（2）①[2][3]液体内部的压强与液体的深度和密度都有关系，而小红在实验时两杯中的液体密度、金属盒的浸没深度均不相同，没有控制金属盒在液体中的深度相同，因此其结论是不可靠的。
②[4]图丙中，压强计两金属盒分别浸入两种液体中的深度关系是
由图己可知，U形管内液面左右相平，说明烧杯中液体对金属盒的压强相同，根据可知压强相同时，深度大的液体密度小，所以烧杯A中液体的密度较大，则A是水，B是酒精。
31. 小州利用天平、量筒等实验器材测量某饮料的密度：
（1）将天平放在水平桌面上，将游码移至标尺左端的零刻度线处，此时指针位置如图甲所示，应向___________调节平衡螺母直至天平平衡；
（2）测量步骤如下：
①在烧杯中倒入适量饮料，用天平测出烧杯和饮料的总质量为78g；
②将烧杯中部分饮料倒入量筒，液面位置如图乙所示；
③用天平测出烧杯和剩余饮料的质量如图丙所示，质量为___________g；
④则饮料的密度为___________kg/m3；
（3）小州测量一个木块（）的密度，由于木块体积较大无法放入量筒，于是利用电子秤、一根细钢针、烧杯和水设计如图丁所示实验，测出了木块的密度：
①如图丁（A）所示向烧杯中倒入适量水，电子秤的示数为m1；
②如图丁（B）所示将木块放在水中，木块静止时电子秤的示数为m2；
③如图丁（C）用细针把木块压入水中，使木块没没在水中，电子秤的示数为m3；
④木块密度=___________（用m1、m2、m3和表示）。
【答案】 ①. 左 ②. 44 ③. 0.85×103 ④.
【解析】
【详解】（1）[1]天平放在水平台上，发现指针指在分度盘的右侧，说明天平的右端下沉，左端上翘，平衡螺母向上翘的左端调节，使天平平衡。
（2）③[2]由图丙可知，烧杯和剩余饮料的质量为
④[3]由图乙可知量筒中饮料的体积为
量筒中饮料的质量为
则饮料的密度为
（3）④[4]图B中，木块漂浮，受到的浮力为自身的重力，即
由阿基米德原理可知，木块受到的浮力等于排开水的重力，即
因此木块的重力
由阿基米德原理可知，图C中木块受到的浮力为
则木块的体积为
木块密度
32. “探究动能大小与哪些因素有关”的实验装置如图1所示：将小车从斜面上高度h处由静止释放，运动至水平木板上后与木块碰撞：
（1）此实验是通过___________来反映动能的大小；
（2）比较场景①和②。可探究动能大小与___________的关系；
（3）移去木块后，进行场景③和④实验时，小车在水平木板上滑行距离相同，此时小车在水平面上克服摩擦力做的功分别为W1、W2，则W1___________W2；选用这两个场景___________（能/不能）说明小车动能与质量的关系；
（4）仅使用图1中的器材能进行的实验是___________。
A．探究阻力对物体运动的影响 B．探究滑动摩擦力的影响因素 C．探究重力势能和高度的关系
【答案】 ①. 木块移动的距离 ②. 速度 ③. ＜ ④. 能 ⑤. C
【解析】
【详解】（1）[1]实验中通过观察木块移动的距离来比较小车动能的大小。
（2）[2]比较场景①和②，小车质量相同，小车从斜面上滑下时的高度不同，小车到达水平面时的速度不同，小车推动木块移动的距离不同，说明小车动能大小与速度有关。
（3）[3][4]移去木块后，③和④实验时，小车从同一高度静止释放，小车的质量不同，重力不同，小车对水平面的压力不同，小车和水平面之间的摩擦力不同，小车滑行距离相同，克服摩擦做功不同，小车越重，小车对水平面的压力越大，滑动摩擦力越大，滑行相同距离，根据做功公式W=Fs可知克服摩擦做功越多，故W1＜W2；因为速度相同，改变了质量，通过做功多少显示了动能大小，能说明小车动能与质量的关系。
（4）[5]A．探究阻力对物体运动的影响，需要改变接触面的粗糙程度，而图1中的器材不能改变接触面的粗糙程度，故A不符合题意；
B．探究滑动摩擦力的影响因素，需要测量摩擦力的大小，而图1中的器材不能测量摩擦力的大小，故B不符合题意；
C．探究重力势能和高度的关系，需要改变高度，而图1中的器材能改变小车的高度，故C符合题意。
故选C。
33. 在探究电流与电阻的关系实验中，准备的实验器材有：阻值为5Ω、10Ω、15Ω、20Ω、25Ω的五个定值电阻、电源（电压6V且保持不变）、电流表、电压表、滑动变阻器、开关各一个，导线若干。
（1）小苏连接的电路如图甲所示，经仔细检查后发现电路中有一根导线连接错误，请在图中错误的那根导线上画“×”，并画出正确的连线；（ ）
（2）改正错误，开关S闭合前，将滑动变阻器滑片P移动到最______（选填“左”或“右”）端。正确操作后，记下电流表的示数，得到电流I随电阻R变化的图线如图乙所示，为完成此五组实验，滑动变阻器的最大电阻应不小于______Ω；由图像可得出的结论是______；
（3）实验之后，小苏利用一个电流表和一个已知最大阻值为R0 的滑动变阻器，设计如图丙的电路，测待测电阻的阻值：
实验步骤：①闭合开关S，将变阻器滑片P移至最右端，读出电流表的示数为I1；
②将变阻器滑片P移至最左端，读出电流表的示数为I2；
③待测电阻=______（用I1、I2和R0表示）。
【答案】 ①. ②. 右 ③. 35 ④. 电压不变时，电流与电阻成反比 ⑤.
【解析】
【详解】（1）[1] 探究电流与电阻的关系实验时，电压表应该并联在定值电阻两端，电流表串联在电路中，如图所示：
（2）[2] 为了保护电路，闭合开关前，滑动变阻器的滑片应该移到阻值最大处，由图可知，应该移到最右端。
[3] 当电路中的电流最小时，电路中的总电阻最大，滑动变阻器接入电路中的阻值最大，由图乙可知，电路中的最小电流是0.1A，此时电路中的总电阻为
此时定值电阻的阻值是25Ω，则滑动变阻器接入电路中的阻值为
R滑=R总-R定=60Ω-25Ω=35Ω
所以滑动变阻器的最大阻值应不小于35Ω。
[4] 由图像可知，电流与电阻的乘积为
乘积一定，可以得出结论：电压一定，电流与电阻成反比。
（3）[5] ①闭合开关S，将变阻器滑片P移至最右端，此时与滑动变阻器的最大阻值串联，电流表测电路电流，读出电流表的示数为I1，则电源电压为
①
②将变阻器滑片P移至最左端，读出电流表的示数为I2，此时电路中只有，则电源电压为
②
联立①②，解得。
34. 发动机是汽车的动力源。汽油机以汽油为燃料，使活塞在气缸中往复运动，一个工作循环经历吸气、压缩、做功和排气四个冲程，汽油机的性能和汽缸排量有关。汽缸排量指活塞一个冲程中活塞在气缸内通过的容积，它取决于活塞的面积和活塞上下运动的距离（冲程长度）。如果发动机有若干个气缸，所有气缸“工作容积”之和称为发动机排量，实际汽车往往采用多缸发动机。如图所示发动机有4个汽缸（图中标注1、2、3、4），通过连杆把4个汽缸的活塞连在一根曲轴上。各个汽缸的做功过程错开，在飞轮转动的每半周里，都有一个汽缸在做功，其他三个汽缸分别在吸气、压缩和排气冲程。
（1）汽油机工作时将燃料燃烧的内能转化为___________能；
（2）己知汽油的热值为4×107J/kg，如果汽车油箱装有40kg的汽油，这些汽油充分燃烧2kg；放出的热量为___________J，剩余汽油的热值为___________J/kg；
（3）四缸发动机中3号汽缸在压缩冲程中，则2号汽缸所处的冲程是___________；
A．吸气 B．压缩 C．做功 D．排气
（4）设该发动机做功冲程燃气对活塞的平均压强是p0，发动机排量为V排，则发动机转速为2400r/min时，每个工作循环所需耍的时间为___________秒，该轿车的输出功率P与发动机排量V排的关系式为P=___________。
【答案】 ①. 机械 ②. 8×107J ③. 4×107 ④. D ⑤. 0.05s ⑥. 20p0V排
【解析】
【详解】（1）[1]内燃机就是将内能转化为机械能的机器。
（2）[2]完全燃烧2kg的汽油放出的热量为
Q放=mq=2kg×4×107J/kg=8×107J
[3]热值的大小与燃料的质量无关，所以剩余油热的热值不变，仍为4×107J/kg。
（3）[4]四汽缸发动机，各个汽缸的做功过程错开，在飞轮转动的每半周里，都有一个汽缸在做功，其他三个汽缸分别在吸气、压缩和排气冲程，据此可知四缸发动机中1号汽缸在做功冲程中，活塞向下运动，2号和3号活塞都向上运动，是压缩冲程和排气冲程，4号汽缸活塞向下运动，所处的是吸气冲程，故选D。
（4）[5]在发动机中，飞轮转2周完成一个工作循环，所以发动机转速为2400r/min时，完成1200个工作循环，每个工作循环所需要的时间为
[6]设做功冲程燃气对活塞的平均压强为p0，发动机排量为V排，则一个活塞的排气量，做功冲程燃气对一个活塞的平均压力F=p0S，每个做功冲程燃气对一个活塞做的功
发动机转速为2400r/s时，燃气对活塞做功的功率
由于发动机有4个汽缸，所以燃气对活塞做功的总功率
P总=4P=4×5p0V排=20p0V排
一、选择题（本题共12小题，每小题2分，共24分。四个选项中只有一个选项符合题意）
1. 如图是我国最早的乐器之一“埙”，吹奏时能发出宫、商、角、徵、羽五音，相当于现在的d、re、mi、sl、la。五音是指声音的（ ）
A. 响度B. 音调C. 音色D. 速度
【答案】B
【解析】
【详解】吹奏“埙”时，通过改变手按压不同的孔，改变发出声音的宫、商、角、徵、羽五音不同，所以是通过改变振动空气中的长短，来改变声音的频率，即改变音调，故B符合题意，ACD不会符合题意。
故选B。
2. 下列自然现象的发生，需要吸热的是（ ）
A. 冰面消融B. 霜的形成
C. 滴水成冰D. 大雾弥漫
【答案】A
【解析】
【详解】A．冰面消融，是固态的冰变成液体的水的熔化现象，需要吸热，故A符合题意；
B．霜的形成，是气态的水蒸气变成固态冰的凝华现象，需要放热，故B不符合题意；
C．滴水成冰，是变液体的水成固态的冰的凝固现象，需要放热，故C不符合题意；
D．大雾弥漫，是气态的水蒸气变成液体水的液化现象，需要放热，故D不符合题意。
故选A。
3. 下列光现象中，由光的直线传播形成的是（ ）
A. 光的色散B. 钢笔移位
C. 小孔成像D. 水中倒影
【答案】C
【解析】
【详解】A．从图中可以看出，太阳光通过三棱镜后，由于不同色光的折射率不同，所以出现的色散现象，属于折射现象．故A不符合题意；
B．钢笔移位”，是由于光线通过玻璃、空气进入人的眼睛时，光线的传播方向发生改变而形成的现象，属于光的折射现象．故B不符合题意；
C．小孔成像属于光沿直线传播现象．故C符合题意；
D．平静的水面相等于平面镜，水中倒影是平面镜成像现象，属于光的反射．故D不符合题意；
故选C．
4. 关于信息、能源、材料，以下说法正确的是（ ）
A. “玉兔二号”利用超声波将月球上的信息传回地球
B. 集成电路上的硅芯片是利用半导体材料制成的
C. 太阳能电池翼能将化学能转化为太阳能供“天和”核心舱使用
D. 火星车采用导热能力强的新型气凝胶作为隔热保温材料
【答案】B
【解析】
【详解】A．电磁波可以在真空中传播，“玉兔二号”利用电磁波将月球上的信息传回地球，故A错误；
B．集成电路上的硅芯片是利用半导体材料制成的，故B正确；
C．太阳能电池板发电时将太阳能转化为电能供“天和”核心舱使用，故C错误；
D．火星车采用导热能力弱的新型气凝胶作为隔热保温材料，故D措误。
故选B。
5. 下列物理量最接近实际的是（ ）
A. 人体的正常体温约为26℃
B. 中学生手掌的宽度约为10dm
C. 人体安全电压是不高于220V
D. 光在真空中传播的速度约为3×108m/s
【答案】D
【解析】
【详解】A．人体的正常体温约为36.5℃，故A不符合题意；
B．中学生手掌的宽度约为10cm，故B不符合题意；
C．人体安全电压是不高于36V，故C不符合题意；
D．光也是一种电磁波，在真空中传播的速度约为3×108m/s，故D符合题意。
故选D。
6. 近来，细心的市民会发现在苏州的街头上：出现了很多外形可爱的无人快递车，这些快递车L4级自动驾驶、车联网等技术于一体，能自动避让行人、车辆，识别红绿灯，不用人为控制，自己就能找到目的地，关于无人快递车下列说法正确的是（ ）
A. 这种无人快递车是电动车，其工作原理是磁场对电流的作用
B. 快递车行驶过程中以快递车为参照物，货物是运动的
C. 快递车安装较宽的轮胎是为了减小其对地面的压力
D. 快递车能主动避让行人、车辆并识别红绿灯，其原理和蝙蝠一样利用的是回声定位
【答案】A
【解析】
【详解】A．这种无人快递车是电动车，将电能转化为机械能，其工作原理是磁场对电流的作用，故A正确；
B．快递车行驶过程中以快递车为参照物，货物位置不变，是静止的，故B错误；
C．快递车安装较宽的轮胎是为了通过增大受力面积，减小其对地面的压强，不能减小其对地面的压力，故C错误；
D．声音与电磁波都能传递信息，快递车能主动避让行人、车辆并识别红绿灯，其原理可能和蝙蝠一样利用的是回声定位，也可能利用电磁波传播信息，故D错误。
故选A。
7. 一款电动卷帘门，门框下部安装红外线光电保护开关。当卷帘门下面停留人或物体时，光电保护开关自动闭合，卷帘门停止下落，以确保安全。以下简化电路能反映这款卷帘门工作原理的是（ ）
A. B. C. D.
【答案】A
【解析】
【详解】 根据题意可知光电保护开关断开时，电动机工作，光电保护开关闭合时，电动机停止工作，则光电保护开关需要和电动机并联，并且闭合光电保护开关时，不能出现电源短路，所以保护电阻要串联在干路，故A符合题意，BCD不符合题意。
故选A。
8. 如图所示，利用弹簧测力计测量一块秒表的重力时，使测力计内弹簧伸长的力是（ ）
A. 秒表的重力B. 秒表和测力计的总重力
C. 秤钩对弹簧的拉力D. 弹簧对秒表的拉力
【答案】C
【解析】
【详解】当弹簧测力计和物体处于静止或匀速直线运动状态时，物体受力平衡，即弹簧秤向上的拉力与物体的重力相等，因弹簧秤对物体的拉力与物体对弹簧秤的拉力为相互作用力，此时弹簧秤的示数才是准确的．所以，使测力计内弹簧伸长的力是秒表对弹簧的拉力。故ABD不符合题意，C符合题意。
故选C。
9. 小苏在做伏安法测电阻的实验中按照正确的方法连接好电路后，闭合开关发现电流表、电压表均无示数，移动滑动变阻器，两表依旧无示数，如果电路仅有一处故障，则可能是（ ）
A. R1断路B. R2断路C. R1短路D. R2短路
【答案】B
【解析】
【详解】A．若R1断路，闭合开关后，电流表无示数，电压表有示数，故A 不符合题意；
B．若R2断路，闭合开关后，电流表和电压表均无示数，移动滑片两表仍然无示数，故B符合题意；
C．若R1短路，闭合开关后，电流表有示数，电压表无示数，故C不符合题意；
D．若R2短路，闭合开关后，电流表和电压表均有示数，故D不符合题意。
故选B。
10. 如图是某校门禁的刷脸机，师生通过“刷脸”进出校园。下列说法正确的是（ ）
A. “刷脸机”的摄像头是凹透镜
B. 人在“摄像头”里所成的像是虚像
C. “刷脸”的同学要位于摄像头二倍焦距以外
D. 要使屏幕上自己的像变小，需靠近“刷脸机”的摄像头
【答案】C
【解析】
【详解】ABC．“刷脸机”摄像头的工作原理与照相机相同，“刷脸”时，人要在凸透镜的二倍焦距之外，成的是倒立、缩小的实像，故C正确，AB错误；
D．要使屏幕上自己的像变小，需要减小像距，增大物距，即要远离“刷脸”机镜头，故D错误。
故选C
11. 如图所示，是明代宋应星在《天工开物》中记载的我国传统提水工具“桔槔”，用绳子系作一根直的硬棒的O点作为支点，A端挂有重为60N的石块，B端挂有重为20N的空桶，OA长为1.2m，OB长为0.6m。使用时，人向下拉绳放下空桶，装满重为200N的水后向上拉绳缓慢将桶提起，硬棒质量忽略不计。下列说法中正确的是（ ）
A. 向下拉绳放下空桶时为省力杠杆B. 向上拉绳提起装满水的桶时桔槔为费力杠杆
C. 向下拉绳放下空桶时拉力为100ND. 向上拉绳提起装满水的桶时拉力为60N
【答案】C
【解析】
【详解】A．向下拉绳放下空桶时，动力臂小于阻力臂，是费力杠杆，故A错误；
B．向上拉绳提起装满水的桶时桔槔动力臂大于阻力臂，是省力杠杆，故B错误；
C．向下拉绳放下空桶，由杠杆平衡条件得
则向下拉绳放下空桶时拉力
故C正确；
D．向上拉绳提起装满水的桶时，由杠杆平衡条件得
向上拉绳提起装满水的桶时拉力为
故D错误。
故选C。
12. 人在行走、站立、平躺及负重等不同状态时，对水平地面的压强大小不同。如图所示，甲、乙分别表示中学生正常行走时和负重时压强p与受力面积S的情况，则下面根据图像判断乙中人的状态及负重物体的质量最符合实际的是（ ）
A. 站立；30kgB. 站立；50kg
C. 行走；20kgD. 平躺；80kg
【答案】A
【解析】
【详解】中学生行走时对地面压力为，与地面的接触面积（一只脚）为，则中学生行走时对地面压强为
由图可知，乙情况接触面积为甲的2倍，则乙状态为站立；甲压强为15个单位压强，乙为12个单位压强，所以乙的压强为
乙的压力为
乙的负重为
中学生的重力约为500N，则负重的质量为
故A符合题意，BCD不符合题意。
故选A。
二、填空题（本题共10小题，每空1分，共26分）
13. 甲图中铅笔的长度是___________cm；乙图中停表读数是___________s。
【答案】 ①. 2.50 ②. 338.5
【解析】
【详解】[1]由图甲可知，刻度尺的分度值为1mm，铅笔的左端与1.00cm刻度线对齐，右侧与3.50cm对齐，因此该铅笔的长度为
[2]由图乙可知，该秒表的分度值是0.1s，分针示数是5min=300s，秒针示数是38.5s，则秒表示数为
14. “苏州园林甲天下”，雪中的苏州园林庭院更显得淡雅素洁，仿佛是一位不食人间烟火的仙子。其中雪是由空气中的水蒸气 ___________（填物态变化）而形成的；“下雪不冷化雪冷”这是因为雪在熔化时要 ___________热量，导致环境温度降低。
【答案】 ①. 凝华 ②. 吸收
【解析】
【详解】[1]雪是空气中的水蒸气遇冷凝华形成的小冰晶，此过程中放热。
[2]雪在熔化时需要从周围的空气吸收热量，导致空气温度降低，所以人们感到寒冷。
15. 星期天，小苏和小州一起去新区公园，走近自然，感受生活中的物理。来到湖边，小苏看见湖水中的鱼在蓝天白云间游弋，看见的鱼是光的___________形成的像，看见的蓝天白云是光的___________形成的像。
【答案】 ①. 折射 ②. 反射
【解析】
【详解】[1]水中的鱼反射的光线从水中射向水面，在水面发生折射，折射光线的反向延长线会聚于一点，就是看到的小鱼的像，由于不是实际光线会聚而成，所以是虚像。
[2]蓝天白云反射的光线射到水面上，一部分光线反射回来，反射光线的反向延长线会聚于一点，就是蓝天白云的虚像。
16. 目前，我国已经具备了风光水核电等清洁能源设备的产业链制造能力，水电、风电、光伏发电累计装机容量均居世界首位。其中，水电、风电、光伏发电消耗的能源——水能、风能、太阳能都属于___________（选填“可再生”或“不可再生”）能源；核电站是利用原子核___________（选填“裂变”或“聚变”）释放的能量来发电的。
【答案】 ①. 可再生 ②. 裂变
【解析】
【详解】[1]不可再生能源是须经地质年代才能形成而短期内无法再生的一次能源，可再生能源是短时间能够不断得到补充以供使用的一次能源。水电、风电、光伏发电消耗的能源——水能、风能、太阳能都属可再生能源。
[2]核电站是利用能够控制的原子核裂变的链式反应产生的能量来发电的，核电站是利用原子核裂变释放的能量来发电的。
17. 运动员用头顶足球时，足球被压扁凹陷了，这说明力可以使物体发生___________。足球的运动方向改变了，这又说明力可以改变物体的___________，同时运动员的头感到疼，是因为___________。
【答案】 ①. 形变 ②. 运动状态 ③. 力的作用是相互的
【解析】
【详解】[1]运动员用头顶足球时，足球被压扁凹陷了，足球在力的作用下，形状改变，这说明力可以使物体发生形变。
[2]足球在力的作用下运动方向改变了，这又说明力可以改变物体的运动状态。
[3]同时运动员的头感到疼，是因为力的作用是相互的，运动员的头对球施加力的同时，也受到球力的作用。
18. 如图所示，用10N的力握住重为10N的水杯静止，杯子受到静摩擦力方向为___________；若用20N的力紧握该水杯静止，则此时杯子受到摩擦力大小为___________N。
【答案】 ①. 竖直向上 ②. 10
【解析】
【详解】[1]手握水杯静止在空中，处于平衡状态，受到的重力和摩擦力是一对平衡力，大小相等，方向相反，所以水杯受到的摩擦力的大小等于重力，摩擦力为10N，摩擦力的方向竖直向上。
[2]用20N的力紧握该水杯，水杯静止，竖直方向上杯子仍然受到重力和摩擦力，杯子处于平衡状态，重力大小等于摩擦力大小，此时摩擦力大小不变，为10N。
19. 我国高铁技术处于世界领先地位，高铁线路总长度居世界第一、图甲为高铁车厢内的破窗锤，金属端制成锥形是为了需要破窗时___________（填“增大”或“减小”）压强；图乙站台处设置安全线，是因为站在安全线与轨道之间容易发生危险，乘客靠近运行高铁的一侧空气流速大，压强___________（填“大”或“小”）。我国高铁采用了能量回收制动方式，列车到站前停止动力供电，继续向前运行，内部线圈随车轮转动，切割磁感线产生感应电流，把___________转化为电能进行回收，这是利用了___________原理。
【答案】 ①. 增大 ②. 小 ③. 机械能 ④. 电磁感应
【解析】
【详解】[1]破窗锤的金属端制成锥形，减小了受力面积，是为了需要破窗时增大压强。
[2]乘客靠近运行高铁的一侧空气流速大压强小，另一侧大气压不变，从而产生压力差，容易被压向高铁，产生危险。
[3][4]列车到站前停止动力供电，继续向前运行，内部线圈随车轮转动，切割磁感线产生感应电流，即电磁感应原理，此过程把机械能转化为电能进行回收。
20. 小梅来到美丽的海滨城市青岛。她发现，在这里白天的风常常从海面吹向陆地，而每到夜晚风却从陆地吹向海面。她利用学过的物理知识进行分析，并画出陆地和海面之间空气流动情况的示意图，如图所示。形成这一现象的原因是海水和陆地的______不同，且海水比陆地的______。
【答案】 ①. 比热容 ②. 比热容大
【解析】
【详解】[1][2]海水的比热容大于陆地上沙石的比热容。白天，在相同的日晒情况下，沙石上方的空气温度会升得较快，其密度也变得较小而上升，海面上温度较低密度较大的空气会补充过来，从而形成海面吹向陆地的风，而晚上，沙石上方的空气温度下降得较快，其密度也变得较大而下降，海面上温度下降慢且温度较高、密度较小、空气上升，陆地的空气会补充过来，从而形成陆地吹向海面的风。
21. 如图（a）所示，A、B、C三个薄壁圆柱形容器置于水平桌面上，容器内分别装有质量相等的水和某种液体，其中B、C容器的底面积相同。
（1）三个容器中液体对容器底的压强分别为pA、pB、pC，则它们的大小关系是：pA______pB；pB______pC；
（2）将体积相等的甲、乙两个实心正方体物块分别放入B、C容器中，静止时状态如图（b）所示，且两容器液面相平。若ρ甲=0.6×103kg/m3，甲、乙所受浮力之比为1∶2，则ρ液=______kg/m3。
【答案】 ①. ＜ ②. = ③. 1.2×103
【解析】
【详解】（1）[1][2] 三个容器中液体的质量相同，则对容器底的压力相同，A的底面积较大，B、C容器的底面积相同，根据可知三个容器中液体对容器底的压强关系为
（2）[3] 甲漂浮，浮力等于重力，设甲、乙的体积均为，则甲受到的浮力为
乙沉底，则乙受到的浮力为
甲、乙所受浮力之比为1∶2，则有
解得液体密度为
22. 如图是建筑工程中承重钢筋混凝土梁柱的结构示意图，主要利用了钢筋的物理属性是_________（选填“密度”或“抗拉强度”），在搭建钢筋框架时应该将受力钢筋放在梁柱的_________（选填“上层”或“下层”）。已知钢筋的密度为7.8g/cm³， 横截面积为50mm²， 长为10m的钢筋质量为_________ kg。粗细均匀的某种物质单位长度的质量定义为线密度，现有直径8mm和16mm的两种钢筋，直径为_________ mm的钢筋线密度较大。
【答案】 ①. 抗拉强度 ②. 下层 ③. 3.9 ④. 16
【解析】
【详解】[1]建筑工程中承重梁柱由钢筋混凝土构成，所以，主要利用的是钢筋抗拉强度大。
[2]为了稳固，在搭建钢筋框架时应该将受力钢筋放在梁柱的下层。
[3]横截面积为50mm2， 长为10m的钢筋质量为
[4]导线的材料相同，它们的密度相同，因为它们的横截面积不同，单位长度铜导线的体积不同，由m=ρV知道，单位长度相同，横截面积大的，线密度大，故16mm的钢筋线密度较大。
三、解答题（本题共9小题，共50分）。
23. 如图作出物体AB在平面镜中所成的虚像。
【答案】
【解析】
【详解】先作出端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′ 即为物体AB的像，如图所示：
24. 如图所示，重为10N的小木球漂浮在水面上，请用力示意画出它所受到的重力和浮力。
【答案】
【解析】
【详解】因为物体漂浮，所以浮力等于重力大小为10N；过小球的重心作竖直向下、大小为10N的重力，再过重心作竖直向上、大小为10N的浮力，如图所示：
25. 如图所示，请将插座和灯泡正确接入到家庭电路中。
【答案】
【解析】
【详解】根据家庭电路安全用电的原则，三孔插座左孔与零线相连，右孔与火线相连，上孔与地线相连；开关接在灯泡和火线之间，灯泡的另一端接在零线上，如图：
26. 根据图中已给出的电流方向，在图中标出通电螺线管的N极和磁感线的方向。
【答案】
【解析】
【详解】由图可知，电流从通电螺线管的右端流入，左端流出，根据右手螺旋定则可知，螺线管左端为N极；通电螺线管外部，磁感线从N极出发，回到S极，故作图如下：
27. 工人用如图所示滑轮组提升重物，物重G为450N，拉力F为200N，不计绳重和摩擦，重物匀速提升2m。求此过程中：
（1）动滑轮的重力是多少？
（2）拉力做的有用功是多少？
（3）滑轮组的机械效率。
【答案】（1）150N；（2）900J；（3）75℅
【解析】
【详解】解：（1）由图可知，承担物重的绳子股数n=3，不计绳重和摩擦，由可得动滑轮的重力为
（2）拉力做的有用功是
（3）重物被提升2m，则绳子自由端移动的距离为
拉力做的总功
滑轮组机械效率
答：（1）动滑轮的重力是150N；
（2）拉力做的有用功是900J；
（3）滑轮组的机械效率为75%。
28. 杭州亚运会用机器狗为运动员运输铁饼。机器狗自身质量为18kg，每只脚与地面接触面积为50cm2，运输的铁饼质量为2kg，每次运输的平均时间约为34s，机器狗匀速直线运动的速度约为3.5m/s，前进过程中驱动力为40N。（g=10N/kg）
（1）机器狗每次运输铁饼运动的路程约是多少米？
（2）机器狗背上铁饼站立在水平地面上，求机器狗对地面压强；
（3）机器狗匀速直线运动时做功的功率为多少瓦？
【答案】（1）119m；（2）1×104Pa；（3）140W
【解析】
【详解】解：（1）机器狗每次运输铁饼运动的路程
（2）机器狗背上铁饼站立在水平地面上，对水平地面的压力
机器狗对地面的压强
（3）机器狗匀速直线运动时做功的功率
答：（1）机器狗每次运输铁饼运动的路程约是119m；
（2）机器狗背上铁饼站立在水平地面上，机器狗对地面的压强为1×104Pa；
（3）机器狗匀速直线运动时做功的功率为140W。
29. 如图所示是电热饮水机电路原理图，电热饮水机有加热和保温两种工作状态，加热时功率440W，保温时功率40W，求：
（1）饮水机保温时2min消耗的电能；
（2）饮水机加热时电路中的电流；
（3）饮水机正常工作1h消耗电能是，加热、保温时间之比。
【答案】（1）4800J；（2）2A；（3）9∶1
【解析】
【详解】解：（1）由可得，饮水机保温时2min消耗的电能为
（2）由P=UI可得，饮水机加热时电路中的电为
（3）设加热时间为t加，保温时间为t保，则
①
饮水机正常工作1h消耗电能为
即
②
由①②可得
则加热、保温时间之比为
答：（1）饮水机保温时2min消耗的电能为4800J；
（2）饮水机加热时电路中的电流为2A；
（3）加热、保温时间之比为91。
30. 某实验小组“探究影响液体内部压强大小的因素”的实验过程如图甲、乙、丙所示。
（1）用手指不论轻压还是重压压强计的橡皮膜时，U形管两边液面的高度差都没有发生明显变化，则说明气密性___________（填“好”或“差”）；
（2）实验小组的小天和小红利用压强计来鉴别水和酒精，现有两只相同的烧杯A和B，分别盛有体积相同的水和酒精。
①如图乙所示，小红先后将调节好的压强计的金属盒没入两种液体中，发现烧杯A的U形管两边液面的高度差较大，于是认为烧杯A装的是水，你认为她的结论是否可靠：___________，理由是___________；
②如图丙所示，小天用自己改装并调试好的压强计进行实验，将压强计的两个金属盒分别浸入两种液体中，从而判断出图中装水的是___________（填字母）烧杯。
【答案】 ① 差 ②. 不可靠 ③. 未控制深度相同 ④. A
【解析】
【详解】（1）[1]用手指不论轻压还是重压压强计的橡皮膜时，U形管两边液面的高度差都没有发生明显变化，说明存在漏气现象，则气密性差。
（2）①[2][3]液体内部的压强与液体的深度和密度都有关系，而小红在实验时两杯中的液体密度、金属盒的浸没深度均不相同，没有控制金属盒在液体中的深度相同，因此其结论是不可靠的。
②[4]图丙中，压强计两金属盒分别浸入两种液体中的深度关系是
由图己可知，U形管内液面左右相平，说明烧杯中液体对金属盒的压强相同，根据可知压强相同时，深度大的液体密度小，所以烧杯A中液体的密度较大，则A是水，B是酒精。
31. 小州利用天平、量筒等实验器材测量某饮料的密度：
（1）将天平放在水平桌面上，将游码移至标尺左端的零刻度线处，此时指针位置如图甲所示，应向___________调节平衡螺母直至天平平衡；
（2）测量步骤如下：
①在烧杯中倒入适量饮料，用天平测出烧杯和饮料的总质量为78g；
②将烧杯中部分饮料倒入量筒，液面位置如图乙所示；
③用天平测出烧杯和剩余饮料的质量如图丙所示，质量为___________g；
④则饮料的密度为___________kg/m3；
（3）小州测量一个木块（）的密度，由于木块体积较大无法放入量筒，于是利用电子秤、一根细钢针、烧杯和水设计如图丁所示实验，测出了木块的密度：
①如图丁（A）所示向烧杯中倒入适量水，电子秤的示数为m1；
②如图丁（B）所示将木块放在水中，木块静止时电子秤的示数为m2；
③如图丁（C）用细针把木块压入水中，使木块没没在水中，电子秤的示数为m3；
④木块密度=___________（用m1、m2、m3和表示）。
【答案】 ①. 左 ②. 44 ③. 0.85×103 ④.
【解析】
【详解】（1）[1]天平放在水平台上，发现指针指在分度盘的右侧，说明天平的右端下沉，左端上翘，平衡螺母向上翘的左端调节，使天平平衡。
（2）③[2]由图丙可知，烧杯和剩余饮料的质量为
④[3]由图乙可知量筒中饮料的体积为
量筒中饮料的质量为
则饮料的密度为
（3）④[4]图B中，木块漂浮，受到的浮力为自身的重力，即
由阿基米德原理可知，木块受到的浮力等于排开水的重力，即
因此木块的重力
由阿基米德原理可知，图C中木块受到的浮力为
则木块的体积为
木块密度
32. “探究动能大小与哪些因素有关”的实验装置如图1所示：将小车从斜面上高度h处由静止释放，运动至水平木板上后与木块碰撞：
（1）此实验是通过___________来反映动能的大小；
（2）比较场景①和②。可探究动能大小与___________的关系；
（3）移去木块后，进行场景③和④实验时，小车在水平木板上滑行距离相同，此时小车在水平面上克服摩擦力做的功分别为W1、W2，则W1___________W2；选用这两个场景___________（能/不能）说明小车动能与质量的关系；
（4）仅使用图1中的器材能进行的实验是___________。
A．探究阻力对物体运动的影响 B．探究滑动摩擦力的影响因素 C．探究重力势能和高度的关系
【答案】 ①. 木块移动的距离 ②. 速度 ③. ＜ ④. 能 ⑤. C
【解析】
【详解】（1）[1]实验中通过观察木块移动的距离来比较小车动能的大小。
（2）[2]比较场景①和②，小车质量相同，小车从斜面上滑下时的高度不同，小车到达水平面时的速度不同，小车推动木块移动的距离不同，说明小车动能大小与速度有关。
（3）[3][4]移去木块后，③和④实验时，小车从同一高度静止释放，小车的质量不同，重力不同，小车对水平面的压力不同，小车和水平面之间的摩擦力不同，小车滑行距离相同，克服摩擦做功不同，小车越重，小车对水平面的压力越大，滑动摩擦力越大，滑行相同距离，根据做功公式W=Fs可知克服摩擦做功越多，故W1＜W2；因为速度相同，改变了质量，通过做功多少显示了动能大小，能说明小车动能与质量的关系。
（4）[5]A．探究阻力对物体运动的影响，需要改变接触面的粗糙程度，而图1中的器材不能改变接触面的粗糙程度，故A不符合题意；
B．探究滑动摩擦力的影响因素，需要测量摩擦力的大小，而图1中的器材不能测量摩擦力的大小，故B不符合题意；
C．探究重力势能和高度的关系，需要改变高度，而图1中的器材能改变小车的高度，故C符合题意。
故选C。
33. 在探究电流与电阻的关系实验中，准备的实验器材有：阻值为5Ω、10Ω、15Ω、20Ω、25Ω的五个定值电阻、电源（电压6V且保持不变）、电流表、电压表、滑动变阻器、开关各一个，导线若干。
（1）小苏连接的电路如图甲所示，经仔细检查后发现电路中有一根导线连接错误，请在图中错误的那根导线上画“×”，并画出正确的连线；（ ）
（2）改正错误，开关S闭合前，将滑动变阻器滑片P移动到最______（选填“左”或“右”）端。正确操作后，记下电流表的示数，得到电流I随电阻R变化的图线如图乙所示，为完成此五组实验，滑动变阻器的最大电阻应不小于______Ω；由图像可得出的结论是______；
（3）实验之后，小苏利用一个电流表和一个已知最大阻值为R0 的滑动变阻器，设计如图丙的电路，测待测电阻的阻值：
实验步骤：①闭合开关S，将变阻器滑片P移至最右端，读出电流表的示数为I1；
②将变阻器滑片P移至最左端，读出电流表的示数为I2；
③待测电阻=______（用I1、I2和R0表示）。
【答案】 ①. ②. 右 ③. 35 ④. 电压不变时，电流与电阻成反比 ⑤.
【解析】
【详解】（1）[1] 探究电流与电阻的关系实验时，电压表应该并联在定值电阻两端，电流表串联在电路中，如图所示：
（2）[2] 为了保护电路，闭合开关前，滑动变阻器的滑片应该移到阻值最大处，由图可知，应该移到最右端。
[3] 当电路中的电流最小时，电路中的总电阻最大，滑动变阻器接入电路中的阻值最大，由图乙可知，电路中的最小电流是0.1A，此时电路中的总电阻为
此时定值电阻的阻值是25Ω，则滑动变阻器接入电路中的阻值为
R滑=R总-R定=60Ω-25Ω=35Ω
所以滑动变阻器的最大阻值应不小于35Ω。
[4] 由图像可知，电流与电阻的乘积为
乘积一定，可以得出结论：电压一定，电流与电阻成反比。
（3）[5] ①闭合开关S，将变阻器滑片P移至最右端，此时与滑动变阻器的最大阻值串联，电流表测电路电流，读出电流表的示数为I1，则电源电压为
①
②将变阻器滑片P移至最左端，读出电流表的示数为I2，此时电路中只有，则电源电压为
②
联立①②，解得。
34. 发动机是汽车的动力源。汽油机以汽油为燃料，使活塞在气缸中往复运动，一个工作循环经历吸气、压缩、做功和排气四个冲程，汽油机的性能和汽缸排量有关。汽缸排量指活塞一个冲程中活塞在气缸内通过的容积，它取决于活塞的面积和活塞上下运动的距离（冲程长度）。如果发动机有若干个气缸，所有气缸“工作容积”之和称为发动机排量，实际汽车往往采用多缸发动机。如图所示发动机有4个汽缸（图中标注1、2、3、4），通过连杆把4个汽缸的活塞连在一根曲轴上。各个汽缸的做功过程错开，在飞轮转动的每半周里，都有一个汽缸在做功，其他三个汽缸分别在吸气、压缩和排气冲程。
（1）汽油机工作时将燃料燃烧的内能转化为___________能；
（2）己知汽油的热值为4×107J/kg，如果汽车油箱装有40kg的汽油，这些汽油充分燃烧2kg；放出的热量为___________J，剩余汽油的热值为___________J/kg；
（3）四缸发动机中3号汽缸在压缩冲程中，则2号汽缸所处的冲程是___________；
A．吸气 B．压缩 C．做功 D．排气
（4）设该发动机做功冲程燃气对活塞的平均压强是p0，发动机排量为V排，则发动机转速为2400r/min时，每个工作循环所需耍的时间为___________秒，该轿车的输出功率P与发动机排量V排的关系式为P=___________。
【答案】 ①. 机械 ②. 8×107J ③. 4×107 ④. D ⑤. 0.05s ⑥. 20p0V排
【解析】
【详解】（1）[1]内燃机就是将内能转化为机械能的机器。
（2）[2]完全燃烧2kg的汽油放出的热量为
Q放=mq=2kg×4×107J/kg=8×107J
[3]热值的大小与燃料的质量无关，所以剩余油热的热值不变，仍为4×107J/kg。
（3）[4]四汽缸发动机，各个汽缸的做功过程错开，在飞轮转动的每半周里，都有一个汽缸在做功，其他三个汽缸分别在吸气、压缩和排气冲程，据此可知四缸发动机中1号汽缸在做功冲程中，活塞向下运动，2号和3号活塞都向上运动，是压缩冲程和排气冲程，4号汽缸活塞向下运动，所处的是吸气冲程，故选D。
（4）[5]在发动机中，飞轮转2周完成一个工作循环，所以发动机转速为2400r/min时，完成1200个工作循环，每个工作循环所需要的时间为
[6]设做功冲程燃气对活塞的平均压强为p0，发动机排量为V排，则一个活塞的排气量，做功冲程燃气对一个活塞的平均压力F=p0S，每个做功冲程燃气对一个活塞做的功
发动机转速为2400r/s时，燃气对活塞做功的功率
由于发动机有4个汽缸，所以燃气对活塞做功的总功率
P总=4P=4×5p0V排=20p0V排
相关试卷
2024年江苏省苏州市苏州高新区实验初级中学中考三模物理试题： 这是一份2024年江苏省苏州市苏州高新区实验初级中学中考三模物理试题，共8页。试卷主要包含了06，下列物理量最接近实际的是等内容，欢迎下载使用。
2024年江苏省苏州市苏州高新区实验初级中学中考三模物理试题： 这是一份2024年江苏省苏州市苏州高新区实验初级中学中考三模物理试题，共8页。
精品解析：2020年江苏省苏州市昆山市中考二模物理试题（解析版+原卷版）： 这是一份精品解析：2020年江苏省苏州市昆山市中考二模物理试题（解析版+原卷版），文件包含精品解析2020年江苏省苏州市昆山市中考二模物理试题原卷版doc、精品解析2020年江苏省苏州市昆山市中考二模物理试题解析版doc等2份试卷配套教学资源，其中试卷共38页， 欢迎下载使用。
