2024年江苏省苏州市高新区中考二模物理试题
展开
这是一份2024年江苏省苏州市高新区中考二模物理试题，共9页。试卷主要包含了下列估测符合生活实际的是等内容，欢迎下载使用。
一．选择题（每题2分，共24分）
1．下列估测符合生活实际的是（ ）
A．对人体的安全电压为36V B．人骑自行车的功率约为700W
C．家用冰箱的工作电流约为1A D．一名中学生游泳时受到的浮力约为50N
2.下列能源中，属于非清洁能源的是（ ）
A.风能 B.煤炭 C.水能 D.太阳能
3.如图所示，日晷是我国古代一种通过观察直杆在太阳下影子的位置来计时的工具。下列现象与日晷工作原理相同的是（ ）
A.一叶障目 B.海市蜃楼 C.镜花水月 D.杯弓蛇影
4.下列做法不符合安全用电要求的是（ ）
A.用电器金属外壳接地
B.人同时接触火线和零线
C.测电笔使用时手要接触笔尾的金属电极
D.发现有人触电应立即切断电源，若无法切断电源，应用干木棍等绝缘体挑开电线
5．用塑料梳子梳头发时，头发容易被梳子“粘”起．下列现象中“粘”的原因与其相同的是（ ）
A．两个铅柱底面削平挤压后能“粘”在一起
B．用湿手拿冰冻的东西，手被“粘”住了
C．干燥的天气里，化纤布料的衣服容易“粘”在身上
D．用硬纸片盖住装满水的玻璃杯并倒置，纸片“粘”在杯口
6．2023年1月22日，黑龙江省漠河市最低气温达到-53℃，打破我国有气象记载以来的历史最低气温，吸引了众多游客前去尝试“泼水成冰”的游戏。如图所示，“泼水成冰”的游戏需要用滚烫的开水在-30℃以下的极寒环境中才能成功，下列关于“泼水成冰”的说法错误的是（ ）

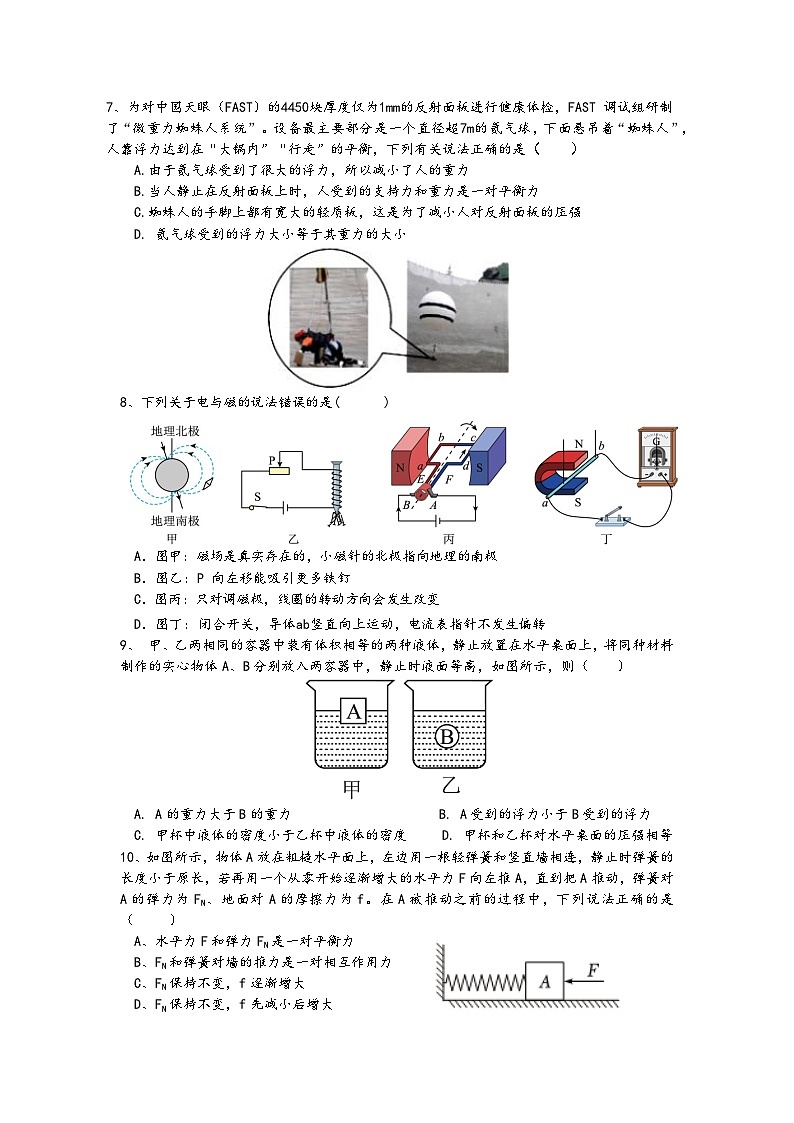

7、为对中国天眼（FAST）的4450块厚度仅为1mm的反射面板进行健康体检，FAST 调试组研制了“微重力蜘蛛人系统”。设备最主要部分是一个直径超7m的氦气球，下面悬吊着“蜘蛛人”，人靠浮力达到在“大锅内”“行走”的平衡，下列有关说法正确的是（ ）
A.由于氦气球受到了很大的浮力，所以减小了人的重力
B.当人静止在反射面板上时，人受到的支持力和重力是一对平衡力
C.蜘蛛人的手脚上都有宽大的轻质板，这是为了减小人对反射面板的压强
D. 氦气球受到的浮力大小等于其重力的大小
8、下列关于电与磁的说法错误的是()
A．图甲：磁场是真实存在的，小磁针的北极指向地理的南极
B．图乙：P 向左移能吸引更多铁钉
C．图丙：只对调磁极，线圈的转动方向会发生改变
D．图丁：闭合开关，导体ab竖直向上运动，电流表指针不发生偏转
9、 甲、乙两相同的容器中装有体积相等的两种液体，静止放置在水平桌面上，将同种材料制作的实心物体A、B分别放入两容器中，静止时液面等高，如图所示，则（ ）
A. A的重力大于B的重力 B. A受到的浮力小于B受到的浮力
C. 甲杯中液体的密度小于乙杯中液体的密度 D. 甲杯和乙杯对水平桌面的压强相等
10、如图所示，物体A放在粗糙水平面上，左边用一根轻弹簧和竖直墙相连，静止时弹簧的长度小于原长，若再用一个从零开始逐渐增大的水平力F向左推A，直到把A推动，弹簧对A的弹力为FN、地面对A的摩擦力为f。在A被推动之前的过程中，下列说法正确的是（ ）
A、水平力F和弹力FN是一对平衡力
B、FN和弹簧对墙的推力是一对相互作用力
C、FN保持不变，f逐渐增大
D、FN保持不变，f先减小后增大

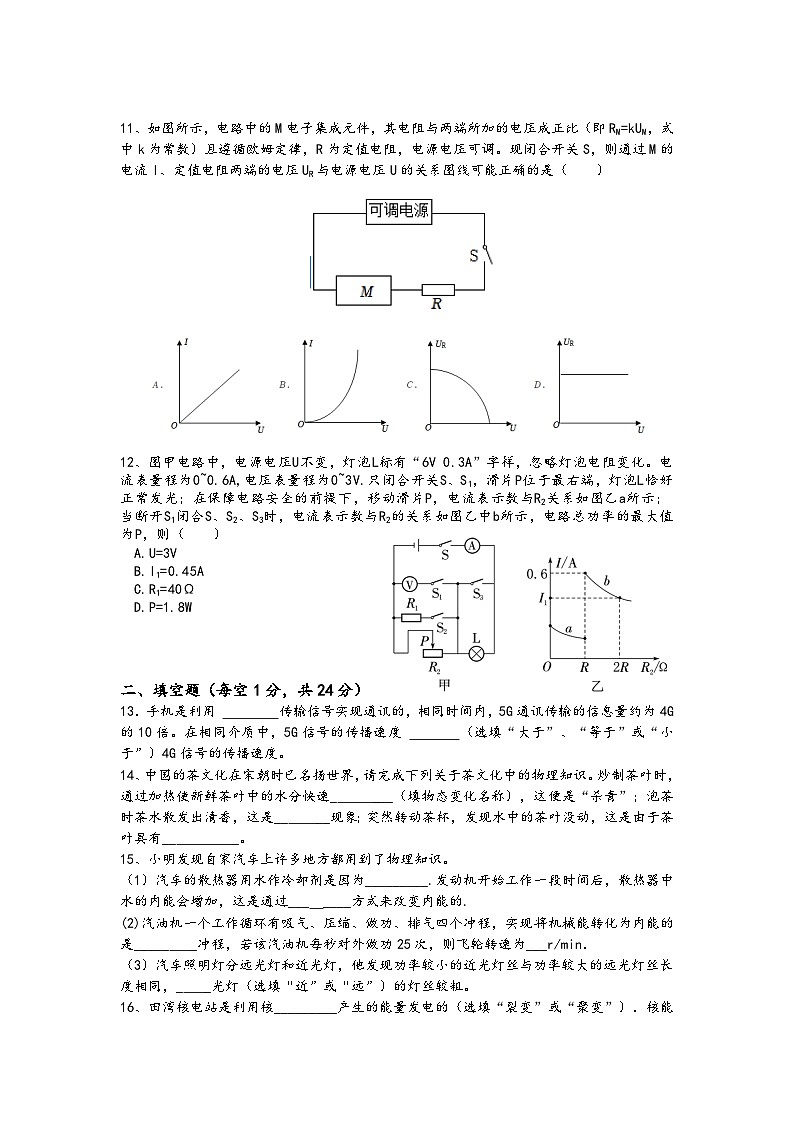

11、如图所示，电路中的M电子集成元件，其电阻与两端所加的电压成正比（即RM=kUM，式中k为常数）且遵循欧姆定律，R为定值电阻，电源电压可调。现闭合开关S，则通过M的电流I、定值电阻两端的电压UR与电源电压U的关系图线可能正确的是（ ）
12、图甲电路中，电源电压U不变，灯泡L标有“6V 0.3A”字样，忽略灯泡电阻变化。电流表量程为0~0.6A,电压表量程为0~3V.只闭合开关S、S1，滑片P位于最右端，灯泡L恰好正常发光；在保障电路安全的前提下，移动滑片P，电流表示数与R2关系如图乙a所示；当断开S1闭合S、S2、S3时，电流表示数与R2的关系如图乙中b所示，电路总功率的最大值为P，则（ ）
A.U=3V
B.I1=0.45A
C.R1=40Ω
D.P=1.8W
二、填空题（每空1分，共24分）
13．手机是利用 传输信号实现通讯的，相同时间内，5G通讯传输的信息量约为4G的10倍。在相同介质中，5G信号的传播速度 （选填“大于”、“等于”或“小于”）4G信号的传播速度。
14、中国的茶文化在宋朝时已名扬世界，请完成下列关于茶文化中的物理知识。炒制茶叶时，通过加热使新鲜茶叶中的水分快速_ ___（填物态变化名称），这便是“杀青”；泡茶时茶水散发出清香，这是__ __现象；突然转动茶杯，发现水中的茶叶没动，这是由于茶叶具有__ _。
15、小明发现自家汽车上许多地方都用到了物理知识。
（1）汽车的散热器用水作冷却剂是因为_________.发动机开始工作一段时间后，散热器中水的内能会增加，这是通过___ ____方式来改变内能的.
(2)汽油机一个工作循环有吸气、压缩、做功、排气四个冲程，实现将机械能转化为内能的是_____ _冲程，若该汽油机每秒对外做功25次，则飞轮转速为___r/min．
（3）汽车照明灯分远光灯和近光灯，他发现功率较小的近光灯丝与功率较大的远光灯丝长度相同，_ _光灯（选填“近”或“远”）的灯丝较粗。
16、田湾核电站是利用核_________产生的能量发电的（选填“裂变”或“聚变”）．核能属于___ __（选填“可再生”或“不可再生”）能源。核电站在发电过程中产生的内能会有一部分散失到空气中，这些内能无法自动转化为核能，是因为能量在转移和转化过程中具有__ _____.
17、如图所示，我国研制的全球首艘智能型无人船，其满载排水量为 2000t，它满载时漂浮在海面上，排开海水的体积为 m3。船上可搭载数十台观测仪器，搭载仪器后，底部受到海水的压强会 (选填“变大”“不变”或“变小”)。两艘船不能近距离并排行驶，是因为两船之间的水流流速较大，压强较，容易发生撞船事故。（ρ海水取1.0×103kg/m3，g 取 10N/kg）
第17题 第18题 第19题
18、如图是商场的自动扶梯。质量为 60kg 的小明站在该扶梯上从商场一楼到二楼，已知扶梯以1m/s 的速度匀速行驶，则扶梯对他做功的功率是 W.如果站在扶梯上的人数增多，扶梯的效率将 (选填 “变大”、“变小”或“不变”)(g 取10N/kg)。
19、如图所示是一种测定油箱内油量的装置，当油箱中的液面下降时，滑动变阻器接入电路中的阻值 ，电流表作为油量表的示数 (前两空选填“变大”“变小”或“不变”)，电阻 R0 的作用是当油箱中油量较 (选填“多”或“少”)时保护电路。
20、物理实践小组设计了一个测量固体密度的方案（仅用于不吸水、不溶于水的固体）。如图甲所示，将适量的配重颗粒装入粗细均匀的薄壁圆筒中并封闭筒口，将圆筒放入盛有适量水的薄壁大容器中，大容器的横截面积是圆筒的横截面积的5倍。圆筒静止后用记号笔在圆筒对应水面位置标记“0”，在大容器的水面位置标出初始水位线。
（1）为使圆筒静止后竖直漂浮在水面，在沙粒、泡沫粒中应该选
择作 为圆筒的配重颗粒。
（2）将待测金属块用细线挂在圆筒下方，放入水中静止后（细丝的质量、体积忽略不计，金属块始终不触底）如图乙所示，与图甲相比圆筒所受的浮力 （填“变大”、“不变”或“变小”）。分别测出圆筒静止后水面到“0”点和到初始水位线的距离h1和h2,则该金属块的密度表达式为ρ金属= （h1、h2和ρ水表示）。
三、解答题（共52分）
21．（8分）（1）在图中，画出动力臂l1和阻力F2。
（2）在图中请根据磁感线的方向在图中两个虚线框内分别标出小磁针和电源的极性。
（3）在图中画出与凹透镜对应的入射光线和折射光线；
（4）如图所示为家庭电路的部分简图，请在方框内填入下列元件的字母标号：A.电灯B.电灯开关C.总开关（闸刀开关）D.电能表、E.用户保险盒。确保电路连接正确。
（1） （2） （3） （4）
22．(3分)苏州绕城高速公路对小汽车的最高限速为100km/h．周末小明乘坐小汽车以最高限速匀速行驶完其中的一段路程后，发现用时30min，在通过收费站时测重显示车重1.2t，g取10N/kg．则：
（1）汽车行驶路段的路程为；
（2）当汽车静止时轮胎与地面的总接触面积为0.08m2，此时汽车对地面的压强为Pa
（3）假设该汽车的百公里油耗为8.8L汽油，求30min内完全燃烧的汽油放出J的热量。
【汽油热值q=3.3×107 J／L】
23.（6分）将重为24N的重物用图示滑轮组匀速提升3m，所用拉力F＝10N。不计轮与轴间的摩擦及绳重。求:
（1）该过程中的有用功。
（2）滑轮组的机械效率。
（3）动滑轮的重力。
24．（6分）一台家用电水壶，如图是其内部电路的简图，、均为加热电阻，通过旋转旋钮开关可以实现加热和保温两种功能的切换．电水壶加热功率为1000W，保温功率为44W．用此水壶加热初温20℃体积为1L的水400s刚好沸腾．（忽略温度对电阻阻值的影响，大气压为一个标准大气压，水的比热容为4.2×103J/(kg·℃)，水的密度为1.0×103kg/m3）求：
（1）该过程中水吸收的热量；
（2）的阻值；
（3）电水壶加热时的效率？
(6分)如图所示，在“测量石块的密度”实验中，实验器材有托盘天平、量筒、足量的水、细线、待测小石块等．
（1）调平时，小虎发现指针如图甲，此时应该把平衡螺母向 （左/右）调节；
（2）小虎测量石块质量，天平再次平衡时，右盘中的砝码和游码所处的位置如图乙所示，则小石块质量为 g；
（3）小虎测得了石块的体积如图丙所示，通过计算可知该石块的密度是 kg/m3．
（4）实验完毕，整理实验器材时小虎发现，天平的右盘有一个缺角，则用该天平测量石块质量将 （偏大/偏小/不受影响）．
（5）小明提出不使用量筒也可以测出石块的体积，具体方法如下：
①在烧杯中装入适量的水，用天平测出烧杯和水的总质量m=200g；
②用细线吊着石块（细线的体积忽略不计），浸没水中，水未溢出，石块未接触烧杯，如图丁所示，再用天平测出其质量m2=222g；则石块的体积为 cm3，石块的密度是 kg/m3．
26. (7分)小华探究凸透镜的成像规律。
（1）课间，小华到室外利用太阳光来测量凸透镜的焦距，她将该凸透镜正对着太阳光，如图甲所示，此时纸上呈现一个并非最小的光斑时，测得这个光斑到凸透镜的距离为L，此时再将这个凸透镜与纸之间距离稍微增大，若光斑变大，则凸透镜的焦距f_ __L（选填“>”、“<”或“=”）调整以后得到该透镜的焦距为10cm；
（2）当烛焰位于如图乙所示位置时，移动光屏，可在光屏上得到一个清晰的倒立、___ 的实像，此成像规律常应用在__ _（选填“放大镜”、“照相机”或“幻灯机”）上；
（3）实验中，不但虚像可以用肉眼直接看到，实像也可以用肉眼直接看到，如图丙所示，在（2）的基础上，拿掉光屏，用肉眼在_ （选填“A”、“B”或“C”）位置沿图示方向能看到这个实像；
（4）在（2）的基础上，若将蜡烛稍远离凸透镜，光屏上的像变模糊，若要再次在光屏上得到清晰的像，可采用下列方法：
①若移动光屏，则应将光屏_ _（选填“远离”或“靠近”）凸透镜，此时像的大小比原来的像要_ _（选填“大”或“小”）些；
②若不移动光屏，则可在蜡烛和凸透镜之间再放上一个焦距合适_ （选填“近视眼镜”或“远视眼镜”）。
27．（7分）在“伏安法测电阻”的实验中，电源电压接近3V左右。
（1）如图中有一根导线连接错误，请你在连接错误的导线上画“×”，并用笔画线代替导线在图中补画出正确的连线。
（2）排除故障并正确操作，刚合上开关，发现电压表的示数为1V，电流表的示数为0，则故障是_____________________________________。
（3）移动滑片P，当电压表的示数为1.3V时，电流表的示数如图乙，其示数为A ,待测电阻Rx=Ω。若要将电压表的示数调到2.0V，需将滑片P向_____（选填“左”或“右”）移动。
（4）某同学利用一个电压表和一个已知阻值的电阻R0，设计如图丙的电路，同样测出待测电阻Rx的阻值。实验步骤如下：
①闭合S、断开S1，用电压表测出待测电阻Rx两端的电压为U1；
②，用电压表测出电源的电压为U；
③可得待测电阻Rx= （用U、U1和R0表示）
28．(5分)小宇给篮球充气时，发现充气越多感觉球越“硬”，又联想到充足气的轮胎在烈日下暴晒易爆胎。他认为这些现象与气体压强有关。气体压强的大小与哪些因素有关呢？和同学们讨论后，提出如下猜想：
猜想1：气压大小可能与气体的多少有关。
猜想2：气压大小可能与气体的温度有关。
猜想3：气压大小可能与气体的体积有关。
（1）同学们用汽车的“胎压计”测量篮球充气时的气压，发现充气越多，示数越大，由此得出猜想1是 _（选填“正确”或“错误”）的；
（2）小明又用胎压计测量一个篮球的气压，示数如图甲所示，其值为_ _kPa，当将篮球放在烈日下暴晒一段时间后，再测球中气压，发现胎压计的示数变大，由此可知，气压大小与气体的_ _有关；
（3）为了验证猜想3，他们进行如下探究：
如图乙所示，用注射器密封一段空气柱，保证其温度不变，利用注射器的刻度直接读出气体体积V，用弹簧测力计竖直向上拉注射器活塞来改变气体的体积，如果已知注射器活塞的横截面积为S，（不计活塞重及活塞与注射器壁之间的摩擦），当地大气压为标准大气压p0，当弹簧测力计的示数为F时，注射器内气体的压强计算表达式为p=_ __（用S、p0、F表示）；
（4）通过实验，得到了注射器内气压与对应体积的实验数据，如表：
根据实验数据分析得出的结论可推算，当气压时，V=_ _m3。
29. (4分)闯红灯、压实线都是违反交通规则的驾驶行为，为引导文明驾驶、保障交通安全，某十字路口设有红绿灯及压实线拍照系统。红绿灯内部的发光板上排列着由150个LED灯所组成的发光点阵，该型号的LED灯在不同电压下发出不同颜色的光，从而交替发出红灯、黄灯、绿灯等交通信号，已知该型号LED灯的工作电流是20 mA，当两端电压为1.5 V时发红光，当两端电压为2V时发黄光，当两端电压为2.5 V时发绿光，压实线拍照系统的简化电路如图甲所示，由感应器（电阻忽略不计）、压敏电阻Rx、电阻箱R、滑动变阻器R'、单刀双掷开关等组成，其中电源电压为24 V，压敏电阻的阻值随压力变化的关系如图乙所示。当通过感应器的电流达到或超过10 mA时，感应器报警，并触发抓拍设备工作进行拍照取证；当通过感应器的电流达到或超过24 mA时，感应器会被损坏。
(1)在一次信号周期中，红灯亮30 s、黄灯亮5s、绿灯亮30 s，则一个信号周期中该盏信号灯共消耗的电能为 J
(2)现要求压敏电阻受到的压力达到或超过1×104 N时，感应器触发抓拍设备进行拍照，以下是调试该电路的步骤：
①电路接通前，滑动变阻器的滑片P置于最左端，根据实验要求，应将电阻箱调到一定的阻值，这一阻值为_ ___Ω；
②将开关拨至2闭合，调节滑动变阻器滑片，直至感应器报警；
③保持滑片的位置不变，将开关向另一端闭合，感应拍照系统即可正常使用。
(3)在(2)已调试好的电路中，保持滑动变阻器滑片位置不变，为避免感应器被损坏，压敏电阻所受压力不得超过N
(4)在调试过程中，改变滑动变阻器的接入阻值R'，即可改变报警时的压力。则设定报警压力F与滑动变阻器的接入阻值R'之间的关系图像为__ __。
A. B. C. D. A．与“泼水成冰”形成原理相同的自然现象是雾的形成
B．用滚烫的开水而不用冷水是因为开水在短时间内能提供大量的水蒸气
C．图中水蒸气在极寒环境下遇冷放热直接凝华成小冰晶
D．开水形成水蒸气的物态变化过程是汽化，汽化需要吸热
p（Pa）
1.0
0.8
0.6
0.5
0.4
0.2
V（m3）
1.0
1.25
1.67
2.0
2.5
一．选择题（每题2分，共24分）
1．下列估测符合生活实际的是（ ）
A．对人体的安全电压为36V B．人骑自行车的功率约为700W
C．家用冰箱的工作电流约为1A D．一名中学生游泳时受到的浮力约为50N
2.下列能源中，属于非清洁能源的是（ ）
A.风能 B.煤炭 C.水能 D.太阳能
3.如图所示，日晷是我国古代一种通过观察直杆在太阳下影子的位置来计时的工具。下列现象与日晷工作原理相同的是（ ）
A.一叶障目 B.海市蜃楼 C.镜花水月 D.杯弓蛇影
4.下列做法不符合安全用电要求的是（ ）
A.用电器金属外壳接地
B.人同时接触火线和零线
C.测电笔使用时手要接触笔尾的金属电极
D.发现有人触电应立即切断电源，若无法切断电源，应用干木棍等绝缘体挑开电线
5．用塑料梳子梳头发时，头发容易被梳子“粘”起．下列现象中“粘”的原因与其相同的是（ ）
A．两个铅柱底面削平挤压后能“粘”在一起
B．用湿手拿冰冻的东西，手被“粘”住了
C．干燥的天气里，化纤布料的衣服容易“粘”在身上
D．用硬纸片盖住装满水的玻璃杯并倒置，纸片“粘”在杯口
6．2023年1月22日，黑龙江省漠河市最低气温达到-53℃，打破我国有气象记载以来的历史最低气温，吸引了众多游客前去尝试“泼水成冰”的游戏。如图所示，“泼水成冰”的游戏需要用滚烫的开水在-30℃以下的极寒环境中才能成功，下列关于“泼水成冰”的说法错误的是（ ）
7、为对中国天眼（FAST）的4450块厚度仅为1mm的反射面板进行健康体检，FAST 调试组研制了“微重力蜘蛛人系统”。设备最主要部分是一个直径超7m的氦气球，下面悬吊着“蜘蛛人”，人靠浮力达到在“大锅内”“行走”的平衡，下列有关说法正确的是（ ）
A.由于氦气球受到了很大的浮力，所以减小了人的重力
B.当人静止在反射面板上时，人受到的支持力和重力是一对平衡力
C.蜘蛛人的手脚上都有宽大的轻质板，这是为了减小人对反射面板的压强
D. 氦气球受到的浮力大小等于其重力的大小
8、下列关于电与磁的说法错误的是()
A．图甲：磁场是真实存在的，小磁针的北极指向地理的南极
B．图乙：P 向左移能吸引更多铁钉
C．图丙：只对调磁极，线圈的转动方向会发生改变
D．图丁：闭合开关，导体ab竖直向上运动，电流表指针不发生偏转
9、 甲、乙两相同的容器中装有体积相等的两种液体，静止放置在水平桌面上，将同种材料制作的实心物体A、B分别放入两容器中，静止时液面等高，如图所示，则（ ）
A. A的重力大于B的重力 B. A受到的浮力小于B受到的浮力
C. 甲杯中液体的密度小于乙杯中液体的密度 D. 甲杯和乙杯对水平桌面的压强相等
10、如图所示，物体A放在粗糙水平面上，左边用一根轻弹簧和竖直墙相连，静止时弹簧的长度小于原长，若再用一个从零开始逐渐增大的水平力F向左推A，直到把A推动，弹簧对A的弹力为FN、地面对A的摩擦力为f。在A被推动之前的过程中，下列说法正确的是（ ）
A、水平力F和弹力FN是一对平衡力
B、FN和弹簧对墙的推力是一对相互作用力
C、FN保持不变，f逐渐增大
D、FN保持不变，f先减小后增大
11、如图所示，电路中的M电子集成元件，其电阻与两端所加的电压成正比（即RM=kUM，式中k为常数）且遵循欧姆定律，R为定值电阻，电源电压可调。现闭合开关S，则通过M的电流I、定值电阻两端的电压UR与电源电压U的关系图线可能正确的是（ ）
12、图甲电路中，电源电压U不变，灯泡L标有“6V 0.3A”字样，忽略灯泡电阻变化。电流表量程为0~0.6A,电压表量程为0~3V.只闭合开关S、S1，滑片P位于最右端，灯泡L恰好正常发光；在保障电路安全的前提下，移动滑片P，电流表示数与R2关系如图乙a所示；当断开S1闭合S、S2、S3时，电流表示数与R2的关系如图乙中b所示，电路总功率的最大值为P，则（ ）
A.U=3V
B.I1=0.45A
C.R1=40Ω
D.P=1.8W
二、填空题（每空1分，共24分）
13．手机是利用 传输信号实现通讯的，相同时间内，5G通讯传输的信息量约为4G的10倍。在相同介质中，5G信号的传播速度 （选填“大于”、“等于”或“小于”）4G信号的传播速度。
14、中国的茶文化在宋朝时已名扬世界，请完成下列关于茶文化中的物理知识。炒制茶叶时，通过加热使新鲜茶叶中的水分快速_ ___（填物态变化名称），这便是“杀青”；泡茶时茶水散发出清香，这是__ __现象；突然转动茶杯，发现水中的茶叶没动，这是由于茶叶具有__ _。
15、小明发现自家汽车上许多地方都用到了物理知识。
（1）汽车的散热器用水作冷却剂是因为_________.发动机开始工作一段时间后，散热器中水的内能会增加，这是通过___ ____方式来改变内能的.
(2)汽油机一个工作循环有吸气、压缩、做功、排气四个冲程，实现将机械能转化为内能的是_____ _冲程，若该汽油机每秒对外做功25次，则飞轮转速为___r/min．
（3）汽车照明灯分远光灯和近光灯，他发现功率较小的近光灯丝与功率较大的远光灯丝长度相同，_ _光灯（选填“近”或“远”）的灯丝较粗。
16、田湾核电站是利用核_________产生的能量发电的（选填“裂变”或“聚变”）．核能属于___ __（选填“可再生”或“不可再生”）能源。核电站在发电过程中产生的内能会有一部分散失到空气中，这些内能无法自动转化为核能，是因为能量在转移和转化过程中具有__ _____.
17、如图所示，我国研制的全球首艘智能型无人船，其满载排水量为 2000t，它满载时漂浮在海面上，排开海水的体积为 m3。船上可搭载数十台观测仪器，搭载仪器后，底部受到海水的压强会 (选填“变大”“不变”或“变小”)。两艘船不能近距离并排行驶，是因为两船之间的水流流速较大，压强较，容易发生撞船事故。（ρ海水取1.0×103kg/m3，g 取 10N/kg）
第17题 第18题 第19题
18、如图是商场的自动扶梯。质量为 60kg 的小明站在该扶梯上从商场一楼到二楼，已知扶梯以1m/s 的速度匀速行驶，则扶梯对他做功的功率是 W.如果站在扶梯上的人数增多，扶梯的效率将 (选填 “变大”、“变小”或“不变”)(g 取10N/kg)。
19、如图所示是一种测定油箱内油量的装置，当油箱中的液面下降时，滑动变阻器接入电路中的阻值 ，电流表作为油量表的示数 (前两空选填“变大”“变小”或“不变”)，电阻 R0 的作用是当油箱中油量较 (选填“多”或“少”)时保护电路。
20、物理实践小组设计了一个测量固体密度的方案（仅用于不吸水、不溶于水的固体）。如图甲所示，将适量的配重颗粒装入粗细均匀的薄壁圆筒中并封闭筒口，将圆筒放入盛有适量水的薄壁大容器中，大容器的横截面积是圆筒的横截面积的5倍。圆筒静止后用记号笔在圆筒对应水面位置标记“0”，在大容器的水面位置标出初始水位线。
（1）为使圆筒静止后竖直漂浮在水面，在沙粒、泡沫粒中应该选
择作 为圆筒的配重颗粒。
（2）将待测金属块用细线挂在圆筒下方，放入水中静止后（细丝的质量、体积忽略不计，金属块始终不触底）如图乙所示，与图甲相比圆筒所受的浮力 （填“变大”、“不变”或“变小”）。分别测出圆筒静止后水面到“0”点和到初始水位线的距离h1和h2,则该金属块的密度表达式为ρ金属= （h1、h2和ρ水表示）。
三、解答题（共52分）
21．（8分）（1）在图中，画出动力臂l1和阻力F2。
（2）在图中请根据磁感线的方向在图中两个虚线框内分别标出小磁针和电源的极性。
（3）在图中画出与凹透镜对应的入射光线和折射光线；
（4）如图所示为家庭电路的部分简图，请在方框内填入下列元件的字母标号：A.电灯B.电灯开关C.总开关（闸刀开关）D.电能表、E.用户保险盒。确保电路连接正确。
（1） （2） （3） （4）
22．(3分)苏州绕城高速公路对小汽车的最高限速为100km/h．周末小明乘坐小汽车以最高限速匀速行驶完其中的一段路程后，发现用时30min，在通过收费站时测重显示车重1.2t，g取10N/kg．则：
（1）汽车行驶路段的路程为；
（2）当汽车静止时轮胎与地面的总接触面积为0.08m2，此时汽车对地面的压强为Pa
（3）假设该汽车的百公里油耗为8.8L汽油，求30min内完全燃烧的汽油放出J的热量。
【汽油热值q=3.3×107 J／L】
23.（6分）将重为24N的重物用图示滑轮组匀速提升3m，所用拉力F＝10N。不计轮与轴间的摩擦及绳重。求:
（1）该过程中的有用功。
（2）滑轮组的机械效率。
（3）动滑轮的重力。
24．（6分）一台家用电水壶，如图是其内部电路的简图，、均为加热电阻，通过旋转旋钮开关可以实现加热和保温两种功能的切换．电水壶加热功率为1000W，保温功率为44W．用此水壶加热初温20℃体积为1L的水400s刚好沸腾．（忽略温度对电阻阻值的影响，大气压为一个标准大气压，水的比热容为4.2×103J/(kg·℃)，水的密度为1.0×103kg/m3）求：
（1）该过程中水吸收的热量；
（2）的阻值；
（3）电水壶加热时的效率？
(6分)如图所示，在“测量石块的密度”实验中，实验器材有托盘天平、量筒、足量的水、细线、待测小石块等．
（1）调平时，小虎发现指针如图甲，此时应该把平衡螺母向 （左/右）调节；
（2）小虎测量石块质量，天平再次平衡时，右盘中的砝码和游码所处的位置如图乙所示，则小石块质量为 g；
（3）小虎测得了石块的体积如图丙所示，通过计算可知该石块的密度是 kg/m3．
（4）实验完毕，整理实验器材时小虎发现，天平的右盘有一个缺角，则用该天平测量石块质量将 （偏大/偏小/不受影响）．
（5）小明提出不使用量筒也可以测出石块的体积，具体方法如下：
①在烧杯中装入适量的水，用天平测出烧杯和水的总质量m=200g；
②用细线吊着石块（细线的体积忽略不计），浸没水中，水未溢出，石块未接触烧杯，如图丁所示，再用天平测出其质量m2=222g；则石块的体积为 cm3，石块的密度是 kg/m3．
26. (7分)小华探究凸透镜的成像规律。
（1）课间，小华到室外利用太阳光来测量凸透镜的焦距，她将该凸透镜正对着太阳光，如图甲所示，此时纸上呈现一个并非最小的光斑时，测得这个光斑到凸透镜的距离为L，此时再将这个凸透镜与纸之间距离稍微增大，若光斑变大，则凸透镜的焦距f_ __L（选填“>”、“<”或“=”）调整以后得到该透镜的焦距为10cm；
（2）当烛焰位于如图乙所示位置时，移动光屏，可在光屏上得到一个清晰的倒立、___ 的实像，此成像规律常应用在__ _（选填“放大镜”、“照相机”或“幻灯机”）上；
（3）实验中，不但虚像可以用肉眼直接看到，实像也可以用肉眼直接看到，如图丙所示，在（2）的基础上，拿掉光屏，用肉眼在_ （选填“A”、“B”或“C”）位置沿图示方向能看到这个实像；
（4）在（2）的基础上，若将蜡烛稍远离凸透镜，光屏上的像变模糊，若要再次在光屏上得到清晰的像，可采用下列方法：
①若移动光屏，则应将光屏_ _（选填“远离”或“靠近”）凸透镜，此时像的大小比原来的像要_ _（选填“大”或“小”）些；
②若不移动光屏，则可在蜡烛和凸透镜之间再放上一个焦距合适_ （选填“近视眼镜”或“远视眼镜”）。
27．（7分）在“伏安法测电阻”的实验中，电源电压接近3V左右。
（1）如图中有一根导线连接错误，请你在连接错误的导线上画“×”，并用笔画线代替导线在图中补画出正确的连线。
（2）排除故障并正确操作，刚合上开关，发现电压表的示数为1V，电流表的示数为0，则故障是_____________________________________。
（3）移动滑片P，当电压表的示数为1.3V时，电流表的示数如图乙，其示数为A ,待测电阻Rx=Ω。若要将电压表的示数调到2.0V，需将滑片P向_____（选填“左”或“右”）移动。
（4）某同学利用一个电压表和一个已知阻值的电阻R0，设计如图丙的电路，同样测出待测电阻Rx的阻值。实验步骤如下：
①闭合S、断开S1，用电压表测出待测电阻Rx两端的电压为U1；
②，用电压表测出电源的电压为U；
③可得待测电阻Rx= （用U、U1和R0表示）
28．(5分)小宇给篮球充气时，发现充气越多感觉球越“硬”，又联想到充足气的轮胎在烈日下暴晒易爆胎。他认为这些现象与气体压强有关。气体压强的大小与哪些因素有关呢？和同学们讨论后，提出如下猜想：
猜想1：气压大小可能与气体的多少有关。
猜想2：气压大小可能与气体的温度有关。
猜想3：气压大小可能与气体的体积有关。
（1）同学们用汽车的“胎压计”测量篮球充气时的气压，发现充气越多，示数越大，由此得出猜想1是 _（选填“正确”或“错误”）的；
（2）小明又用胎压计测量一个篮球的气压，示数如图甲所示，其值为_ _kPa，当将篮球放在烈日下暴晒一段时间后，再测球中气压，发现胎压计的示数变大，由此可知，气压大小与气体的_ _有关；
（3）为了验证猜想3，他们进行如下探究：
如图乙所示，用注射器密封一段空气柱，保证其温度不变，利用注射器的刻度直接读出气体体积V，用弹簧测力计竖直向上拉注射器活塞来改变气体的体积，如果已知注射器活塞的横截面积为S，（不计活塞重及活塞与注射器壁之间的摩擦），当地大气压为标准大气压p0，当弹簧测力计的示数为F时，注射器内气体的压强计算表达式为p=_ __（用S、p0、F表示）；
（4）通过实验，得到了注射器内气压与对应体积的实验数据，如表：
根据实验数据分析得出的结论可推算，当气压时，V=_ _m3。
29. (4分)闯红灯、压实线都是违反交通规则的驾驶行为，为引导文明驾驶、保障交通安全，某十字路口设有红绿灯及压实线拍照系统。红绿灯内部的发光板上排列着由150个LED灯所组成的发光点阵，该型号的LED灯在不同电压下发出不同颜色的光，从而交替发出红灯、黄灯、绿灯等交通信号，已知该型号LED灯的工作电流是20 mA，当两端电压为1.5 V时发红光，当两端电压为2V时发黄光，当两端电压为2.5 V时发绿光，压实线拍照系统的简化电路如图甲所示，由感应器（电阻忽略不计）、压敏电阻Rx、电阻箱R、滑动变阻器R'、单刀双掷开关等组成，其中电源电压为24 V，压敏电阻的阻值随压力变化的关系如图乙所示。当通过感应器的电流达到或超过10 mA时，感应器报警，并触发抓拍设备工作进行拍照取证；当通过感应器的电流达到或超过24 mA时，感应器会被损坏。
(1)在一次信号周期中，红灯亮30 s、黄灯亮5s、绿灯亮30 s，则一个信号周期中该盏信号灯共消耗的电能为 J
(2)现要求压敏电阻受到的压力达到或超过1×104 N时，感应器触发抓拍设备进行拍照，以下是调试该电路的步骤：
①电路接通前，滑动变阻器的滑片P置于最左端，根据实验要求，应将电阻箱调到一定的阻值，这一阻值为_ ___Ω；
②将开关拨至2闭合，调节滑动变阻器滑片，直至感应器报警；
③保持滑片的位置不变，将开关向另一端闭合，感应拍照系统即可正常使用。
(3)在(2)已调试好的电路中，保持滑动变阻器滑片位置不变，为避免感应器被损坏，压敏电阻所受压力不得超过N
(4)在调试过程中，改变滑动变阻器的接入阻值R'，即可改变报警时的压力。则设定报警压力F与滑动变阻器的接入阻值R'之间的关系图像为__ __。
A. B. C. D. A．与“泼水成冰”形成原理相同的自然现象是雾的形成
B．用滚烫的开水而不用冷水是因为开水在短时间内能提供大量的水蒸气
C．图中水蒸气在极寒环境下遇冷放热直接凝华成小冰晶
D．开水形成水蒸气的物态变化过程是汽化，汽化需要吸热
p（Pa）
1.0
0.8
0.6
0.5
0.4
0.2
V（m3）
1.0
1.25
1.67
2.0
2.5
