押湖北卷第10题 动态电路分析题（试题版含答案详解）-备战2024年中考物理临考题号押题（湖北省卷专用）

这是一份押湖北卷第10题 动态电路分析题（试题版含答案详解）-备战2024年中考物理临考题号押题（湖北省卷专用），共19页。试卷主要包含了如图所示的电路，电源电压不变等内容，欢迎下载使用。
1．在如图所示的电路中，电源电压保持不变，R2和R3均为定值电阻，R1为滑动变阻器。当R1的滑片在a端时，闭合开关S，三个电表A1、A2和V的示数分别为I1、I2和U。现将R1的滑片向b端移动，则三个电表示数的变化情况是（ ）
A．I1增大，I2不变，U增大 B．I1减小，I2增大，U减小
C．I1减小，I2增大，U增大 D．I1不变，I2增大，U减小
2．如图所示的电路中，电源电压保持不变，不考虑温度对灯泡阻值的影响，闭合开关S，当滑动变阻器R1的滑片P向右移动时，下列说法中（ ）
①电流表A的示数变小；②灯泡的亮度不变；③电压表V的示数变大；④电压表V与电流表A的比值变大；⑤滑动变阻器R1消耗的电功率变大；⑥电路中的总电阻变大
A．只有①②④⑥正确B．只有①②③⑥正确
C．只有②③④⑥正确D．只有②④⑤⑥正确
3．如图所示电路，电源电压不变，和是定值电阻，当开关S从“1”位置转到“2”位置时，下列判断错误的是（ ）
A．电压表、电流表示数都变小B．电压表、电流表示数都变大
C．电路的总功率变小D．电压表示数与电流表示数比值不变
4．如图所示电路，电源电压保持不变，定值电阻，，滑动变阻器最大阻值为，电流表和电压表均为理想电表。闭合开关，将滑动变阻器滑片P从a端缓慢移动至b端的过程中，下列说法正确的是（ ）
A．电压表和示数逐渐增大，电流表示数逐渐减小
B．电压表示数逐渐增大，电压表和电流表示数逐渐减小
C．电压表和示数变化量相等
D．滑动变阻器消耗功率先逐渐增大，后逐渐减小
5．如图所示，R1为滑动变阻器，R2为定值电阻，电源电压保持不变，闭合开关S，在变阻器滑片向左移动过程中，下列判断正确的是（ ）
A．电压表V1的示数保持不变
B．电压表V1的示数与电流表A的示数之比保持不变
C．电压表V1的示数与电压表V2的示数之比变大
D．定值电阻R2的消耗的电功率变大

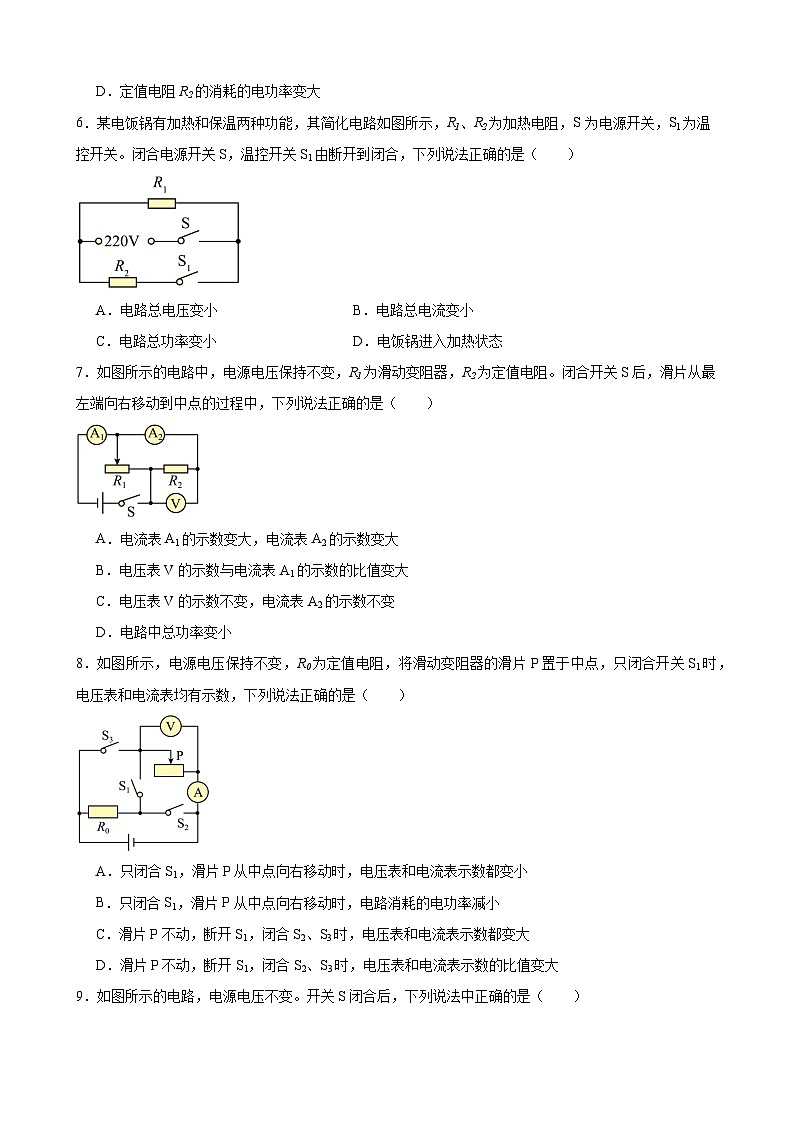

6．某电饭锅有加热和保温两种功能，其简化电路如图所示，R1、R2为加热电阻，S为电源开关，S1为温控开关。闭合电源开关S，温控开关S1由断开到闭合，下列说法正确的是（ ）
A．电路总电压变小B．电路总电流变小
C．电路总功率变小D．电饭锅进入加热状态
7．如图所示的电路中，电源电压保持不变，R1为滑动变阻器，R2为定值电阻。闭合开关S后，滑片从最左端向右移动到中点的过程中，下列说法正确的是（ ）
A．电流表A1的示数变大，电流表A2的示数变大
B．电压表V的示数与电流表A1的示数的比值变大
C．电压表V的示数不变，电流表A2的示数不变
D．电路中总功率变小
8．如图所示，电源电压保持不变，R0为定值电阻，将滑动变阻器的滑片P置于中点，只闭合开关S1时，电压表和电流表均有示数，下列说法正确的是（ ）
A．只闭合S1，滑片P从中点向右移动时，电压表和电流表示数都变小
B．只闭合S1，滑片P从中点向右移动时，电路消耗的电功率减小
C．滑片P不动，断开S1，闭合S2、S3时，电压表和电流表示数都变大
D．滑片P不动，断开S1，闭合S2、S3时，电压表和电流表示数的比值变大
9．如图所示的电路，电源电压不变。开关S闭合后，下列说法中正确的是（ ）
A．电路的总电阻变大B．电流表的示数变小
C．电路的总功率变大D．电压表的示数变小
10．在如图所示的电路中，电源电压保持不变，闭合开关S，将滑动变阻器的滑片向左移动，观察电表示数的变化情况，下列说法中正确的是（ ）
A．电压表V示数变小，电流表A示数变大
B．电压表V示数变大，电流表A示数变大
C．电压表V示数与电流表A示数的比值变大
D．电压表V示数与电流表A示数的乘积不变
11．科技创新比赛中，小康设计了一种水箱水位监测器，如图所示，电源电压保持不变，水箱和绝缘杆可通过金属杠杆AOP带动滑片P在圆弧形电阻丝R上滑动。下列对电路中“电表”的选择，分析正确的是（ ）
A．如果选择电流表，水量减少时电流表示数变小
B．如果选择电压表，水量减少时电压表示数变小
C．如果选择电流表，水量增大时R0的电功率变小
D．如果选择电压表，水量增大时R0的电功率变小
12．如图所示是一种体重测量仪的工作原理图，电源电压不变，当测量者站在体重测试台上时，测试台会绕支点O转动，滑片P会滑动到金属片BC上的某一位置，体重表就能显示出被测者的体重。下列说法正确的是（ ）
A．体重越大，R1的电功率就越小
B．体重表选用电流表改装更合理
C．体重越大，电路的总电功率就越小
D．体重变化时，电压表示数变化量和电流表示数变化量的比值变小
13．如图所示，电源电压不变，下列说法正确的是（ ）
A．只闭合S1，将P向右移动，电流表示数变大，电压表示数变小
B．闭合S1、S2，断开S3，将P向左移动，R1消耗的功率增大
C．闭合S1、S3，断开S2，将P向左移动，电压表的示数为零，电流表示数变小
D．开关都闭合，将P向左移动，L消耗的功率不变，R2消耗的功率变小
14．如图所示是某创客小组自制肺活量比较装置，通过观察电压表示数或电流表示数即可比较肺活量的大小，电源电压保持不变。当小明吹气时，隔板向上运动，R0阻值变小，下列说法正确的是（ ）
A．电压表示数变大
B．电流表示数变大
C．电路的总功率将变小
D．电压表示数与电流表示数的比值将不变
15．如图所示是一种输液提示器，在护士站能观察到药液量的变化。当药量变小时，输液提示器的示数变小，关于这个装置，下列说法中不正确的是（ ）
A．不能用电流表替换电压表
B．输液过程中，弹簧伸长量逐渐变短，电压表示数逐渐变小
C．开始输液时，电路中总功率最大
D．输液过程中，弹簧伸长量逐渐变短，灯泡变暗
16．如图，电源电压保持不变，R为定值电阻，滑动变阻器的最大阻值大于定值电阻阻值，闭合开关S，将滑片P从右端向左端移动过程中，下列说法正确的是（ ）
A．V1和V2示数不变，A示数变大B．V1和A示数之比变小
C．V1和A示数之比不变D．V1和A示数的乘积先变小后变大
17．如图所示，电源电压不变。在保证电路中各元件安全的情况下，下列说法不正确的是（ ）
A．只闭合S1，滑片P向左移动，电压表示数的变化量与电流表示数的变化量的比值不变
B．只闭合S1，滑片P向左移动，R1消耗的功率变小
C．只闭合S1、S3，滑片P向左移动，R2消耗的功率不变
D．开关均闭合，滑片P向左移动，电压表的示数不变，电流表示数变小
18．如图所示，电源电压保持不变，闭合开关S，将滑动变阻器的滑片向右移动，下列分析判断正确的是（ ）
A．电流表A₂和A₁的示数都变小
B．电流表A₂的示数变小，电流表A1的示数不变
C．电压表V与电流表A₁的示数的比值变小
D．电压表V与电流表A₂的示数的比值保持不变
19．如图，是汽车尾气中CO排放量的检测电路的简化电路。当CO 浓度高于某一设定值时，报警装置发声报警。下列说法正确的是（ ）
A．闭合开关S，电磁铁的上端是S极
B．当CO 浓度升高，电磁铁磁性减弱
C．气敏电阻R₁阻值随CO 浓度的增大而减小
D．将R₂的滑片上移，检测电路在 CO浓度更高时报警
20．小明受“智能体温计”（如图甲所示）的启发，设计了一个如图乙所示的体温计电路图，用电表示数大小反映温度高低，热敏电阻的阻值随温度的升高而增大，定值电阻起保护电路的作用。下列说法正确的是（ ）
A．显示仪表是由电流表改装的
B．温度降低时，的电功率一定变大
C．温度降低时，电路总功率一定变大
D．温度升高时，两端电压变化量与流过它电流变化量之比变大
21．如图所示的电路中，电源电压恒定。闭合开关S，将滑动变阻器的滑片P向下移动，则下列说法错误的是（ ）
A．电压表V1和电流表A的示数之比不变
B．电压表V2和电流表A的示数之比变大
C．电压表V1示数的变化量和电流表A示数的变化量比值的绝对值变大
D．电压表V2示数的变化量和电流表A示数的变化量比值的绝对值不变
参考答案：
1．C
【详解】由电路图得，R1、R2并联后，再与R3串联，A1、A2、A3分别测量R1、R2、干路电流，电压表测量并联电路两端的电压。
因滑片向b移动，则滑动变阻器接入电阻增大，电路总电阻变大，由欧姆定律可知，干路电流减小，即A3示数减小；根据可知，R3两端的电压减小，因总电压不变，则并联电路两端的电压之和等于总电压，故并联电路两端的电压变大，即电压表示数增大；并联部分的电压增大，由欧姆定律可知，通过R2的电流增大，即电表A2示数增大。根据并联电路电流规律可知，通过R1的电流减小，即电表A1示数减小，所以I1减小，I2增大，U增大，故ABD不符合题意，C符合题意。
故选C。
2．A
【详解】由图可知，该电路为并联电路，电流表A1测量通过灯泡的电流，电流表A测量干路的电流，电压表测量电源的电压，故电压表示数保持不变，故③错误；当滑动变阻器R1的滑片P向右移动时，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，通过滑动变阻器的电流减小，并联电路各支路互不影响，通过灯泡的电流不变，电流表A1示数不变，根据并联电路电流特点可知，干路中的电流减小，A示数减小，故①正确，灯泡两端的电压不变，通过的电流不变，所以灯泡的亮度不变，故②正确；电路的电压不变，总电流变小，根据根据欧姆定律可知，总电阻变大，故⑥正确；电压表V与电流表A的比值为电路的总电阻，总电阻变大，所以电压表V与电流表A的比值变大，故④正确；滑动变阻器两端的电压不变，通过的电流减小，根据P=UI可知，滑动变阻器R1消耗的电功率变小，故⑤错误。综上，只有①②④⑥正确，故A符合题意，BCD不符合题意。
故选A。
3．B
【详解】ABD．由电路图知，开关S接“1”位置时，电路中只有R1工作，电流表测电路中的电流，电压表测电源电压；开关S接“2”位置时，两个电路串联在电路中，电压表测R1两端的电压，电流表测电路中的电流。开关由“1”位置到“2”位置，电路总电阻变大，电源电压不变，据欧姆定律知，电路中的电流变小，电流表示数变小，电压表示数变小，电压表示数与电流表示数比值等于R1的阻值，R1为定值电阻，所以两电压示数之比不变，故B错误，符合题意，AD正确，不符合题意；
C．据P=UI得，电源电压不变，电流变小时，电路的总功率变小，故C正确，不符合题意。
故选B。
4．D
【详解】由电路图可知，定值电阻、与滑动变阻器串联，电压表测两端的电压，电压表测变阻器两端的电压，电流表测电路中的电流。
AB．将滑动变阻器滑片P从a端缓慢移动至b端的过程中，接入电路中的电阻变大，电路的总电阻变大，由可知，电路中的电流变小，即电流表的示数逐渐减小，由可知，、两端的电压都逐渐减小，则电压表的示数逐渐减小；因串联电路中总电压等于各分电压之和，且电压表的示数等于电源电压减去和两端的电压，所以变阻器两端的电压变大，即电压表示数逐渐增大，故AB错误；
C．设滑片移动前后电路中的电流分别为、，则电压表示数的变化量

电压表示数的变化量
所以，，即电压表和示数变化量不相等，故C错误；
D．设和的总电阻为，则
因串联电路中总电阻等于各分电阻之和，所以电路中的电流
则滑动变阻器的电功率
所以当时，滑动变阻器消耗的电功率最大，由滑动变阻器最大阻值为可知，将滑动变阻器滑片P从a端缓慢移动至b端的过程中，变阻器的电功率先增大后减小，故D正确。
故选。
5．C
【详解】由电路图可知，闭合开关S后，R1与R2串联，电流表测电路中的电流，电压表V1测R1两端的电压，电压表V2测R2两端的电压。闭合开关S，在变阻器滑片向左移动过程中，变阻器接入电路的电阻变大，总电阻变大，根据欧姆定律可知，电路中的电流变小，电流表示数变小；根据可知，定值电阻两端电压变小，电压表V2示数变小；
A．根据串联电路的电压规律可知，定值电阻两端电压变小，滑动变阻器两端电压变大，所以电压表V1示数变大，故A错误；
B．电压表V1的示数变大，电流表A的示数变小，所以两者之比变大，故B错误；
C．电压表V1的示数变大，电压表V2的示数变小，所以两者之比变大，故C正确；
D．根据可知，电路中电流变小，故定值电阻R2的消耗的电功率变小，故D错误。
故选C。
6．D
【详解】根据可知，电压一定时，电阻越大，功率越小，当只闭合开关S时，电路为只有电阻R1的简单电路；开关S、S1都闭合时，电阻R1、R2并联，电阻越并越小，所以当只闭合开关S时，电饭锅处于保温状态，开关S、S1都闭合时，电饭锅处于加热状态；所以温控开关S1由断开到闭合，电流的总电阻变小，电路的总电压不变，根据欧姆定律，总电流变大，根据P=UI可知，总功率变大，电饭锅由保温状态变为加热状态，故D正确，ABC错误。
故选D。
7．C
【详解】A．由电路图可知，R1与R2并联，电流表A1测干路电流，电流表A2测R2支路的电流，滑片向右移动导致电阻变小，该支路电流变大，但未影响另一条支路，所以A2示数不变，干路电流等于各支路电流之和，所以电流表A1示数变大，故A错误；
B．电压表测电源电压，电源电压不变，所以电压表V的示数不变；由A选项可知，电流表A1示数变大，所以电压表V的示数与电流表A1的示数的比值变小，故B错误；
C．电压表测电源电压，电源电压不变，电压表V的示数不变，电阻R2不变，所以该支路电流不变，电流表A2示数不变，故C正确；
D．因电路中的总电阻变小，电源的电压不变，由P=可知，电路的总功率变大，故D错误。
故选C。
8．C
【详解】AB．根据电路图可知，只闭合 S1，R0与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流，滑片P从中间向右移动时，滑动变阻器接入电路的电阻减小，根据串联电路分压规律可知，滑动变阻器分担电压变小，电压表示数减小；根据串联电路的电阻规律可知，电路的总电阻减小，总电压不变，根据欧姆定律可知，电路中的电流变大，电流表示数变大，根据P=UI可知，电路消耗的电功率增大，故AB错误；
CD．滑片P不动，断开S1，闭合S2、S3时，R0与R滑并联，电压表测电源电压，电流表测通过滑动变阻器的电流；在串联电路中，电源电压等于各用电器两端电压之和，所以此时电压表示数变大，根据欧姆定律可知，电流表的示数变大；两个电阻并联后的总电阻要小于其中任何一个电阻，所以两个电阻并联时的总电阻要小于串联时的总电阻，根据欧姆定律可知，干路中的电流变大；根据可知，电压表和电流表示数的比值为变阻器接入电路的阻值，所以比值不变，故C正确，D错误。
故选C。
9．C
【详解】A．开关断开时，两电阻串联，当开关闭合时，电路为R1的简单电路，则开关S闭合后，电路的总电阻变小，故A错误；
B．开关闭合后，电源电压不变，电路的总电阻变小，由欧姆定律得，电路电流变大，电流表测量电路电流，则电流表示数变大，故B错误；
C．电源电压不变，电路电流变大，由得，电路的总功率变大，故C正确；
D．开关断开，两电阻串联，电压表测量R1的电压；当开关闭合时，电压表测量电源电压，则开关闭合后，电压表的示数变大，故D错误。
故选C。
10．A
【详解】AB．由图可知，电阻R0和变阻器R串联，电压表测量变阻器两端的电压，电流表测量电路中的电流，将滑动变阻器的滑片向左移动，变阻器连入电路的电阻变小，由串联分压可知电压表的示数变小，电路的总电阻变小，由欧姆定律可知电路中的电流变大，即电流表A示数变大，故A正确，B错误；
C．电压表V的示数变小，电流表A示数变大，电压表V示数与电流表A示数的比值变小，故C错误；
D．由P=UI可知电压表V示数与电流表A示数的乘积等于变阻器的电功率，变阻器的电功率
当R=R0时，变阻器的电功率最大，所以变阻器的电功率先变大后变小，即电压表V示数与电流表A示数的乘积先变大后变小，故D错误。
故选A。
11．C
【详解】AC．由电路图可知，如果选择电流表，定值电阻与变阻器串联，电流表测电路中的电流，当水量减少时杠杆左端上升，而右端下降，变阻器接入阻值减小，电路的总电阻变小，由可知，电路中的电流变大，即电流表的示数变大；同理可推知，水量增大时，电路中的电流变小，由可知，R0的电功率变小，故A错误，C正确；
BD．由电路图可知，如果选择电压表，定值电阻与变阻器串联，电压表测滑片上方电阻丝两端的电压，因电压表的内阻很大、在电路中相当于断路，所以，水量变化即滑片移动时，变阻器接入电路中的电阻不变，电路的总电阻不变，由可知，电路中的电流不变，由可知，R0的电功率不变；当水量减少时，与电压表并联部分电阻丝的阻值变大，由可知，电压表并联部分电阻丝两端的电压变大，即电压表的示数变大，故BD错误。
故选C。
12．B
【详解】由图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。
A．由杠杆的作用，体重越大时，变阻器R2接入电路的阻值越小，电路中的总电阻越小，由可知，电路中的电流变大，即电流表的示数越大，由可知，R1的电功率就越大，故A错误；
B．体重越大时，变阻器R2接入电路的阻值越小，根据串联电路的分压特点可知，电压表示数减小，由A选项可知，电流表示数增大，因体重越大显示表示数越大、体重越小显示表示数越小，符合生活习惯，所以，体重显示表选用电流表改装更合理，故B正确；
C．体重越大，由A选项可知电路中的电流变大，电源电压不变，根据可知，电路的总电功率变大，故C错误；
D．电压表示数变化量和电流表示数变化量的比值等于定值电阻R1的阻值，其阻值不变，故D错误。
故选B。
13．B
【详解】A．由电路图可知，只闭合S1时，滑动变阻器与定值电阻串联接入电路中，电流表测量电路中的电流，电压表测量滑动变阻器两端电压，当滑动变阻器滑片P向右移动时，滑动变阻器接入电路中的电阻变大，电路中的总电阻变大，则由欧姆定律可得，电路中的总电流变小，电流表示数变小，由串联电路的分压原理可知滑动变阻器两端电压变大，电压表示数变大，故A错误；
B．闭合S1、S2，断开S3时，可知定值电阻与小灯泡并联，再整体与滑动变阻器串联接入电路，其中电流表测量干路电流，电压表测量滑动变阻器两端电压，此时将滑片P向左移动时，滑动变阻器接入电路中的电阻减小，根据分压原理可知，其电压减小，则定值电阻与小灯泡两端的电压增大，根据电功率推导式
可知，R1消耗的功率增大，故B正确；
C．闭合S1、S3，断开S2时，由电路图可知只有定值电阻R1接入电路中，滑动变阻器与电压表均被短路，因此电压表示数为零，无论怎样移动滑片P电流表示数都不变，故C错误；
D．当开关都闭合时，可知定值电阻与小灯泡并联接入电路中，电流表测干路电流，电压表与滑动变阻器都被短路，因此无论怎样移动滑片P，灯泡L消耗的功率都不变，而滑动变阻器R2不消耗功率，故D错误。
故选B。
14．B
【详解】AB．由电路图可知，定值电阻R1与滑动变阻器R0串联，电压表测量R0两端的电压，电流表测量电路中的电流。由题知，吹气时，气球胀大，隔板向上运动，带动滑片向上移动，R0接入电路的电阻变小，电路的总电阻变小；根据可知，电路中的电流变大，即电流表示数变大；根据U=IR可知，R1两端的电压变大，因为串联电路两端的电压等于各部分电路两端的电压之和，所以R0两端的电压变小，即电压表示数变小，故A错误，B正确；
C．电源电压不变，电路中的电流变大，根据P=UI可知，总功率变大，故C错误；
D．由可知，电压表与电流表的比值为R0接入电路的阻值，则该比值变小，故D错误。
故选B。
15．CD
【详解】由电路图可知，开关闭合后，滑动变阻器R与灯泡L串联，电压表测变阻器R两端的电压。
A．如果用电流表替换电压表，则变阻器被短路，电路为灯泡的简单电路，则电流表的示数不变，不能反映药液的多少，所以不能用电流表替换电压表，故A正确，不符合题意；
B．输液过程中，药液袋中液体减少，药液袋对弹簧的拉力减小，弹簧伸长量逐渐变短，变阻器的滑片上移，变阻器R接入电路中的电阻变小，电路的总电阻变小，由欧姆定律可知，电路中的电流变大；变阻器R接入电路中的电阻变小，由串联电路的分压特点可知，变阻器R两端分得的电压变小，即电压表的示数变小，故B正确，不符合题意；
C．开始输液时，药量最大，变阻器接入电路的电阻最大，电路中总电阻最大，根据可知，电路中总功率最小，故C不正确，符合题意；
D．因串联电路中总电压等于各分电压之和，所以，灯泡分得的电压变大，又因灯泡的亮暗取决于实际功率的大小，所以，由P=UI可知，灯泡的实际功率变大，则灯泡变亮，故D不正确，符合题意。
故选CD。
16．B
【详解】由图可知滑动变阻器和定值电阻串联，电压表V1测滑动变阻器两端的电压，电压表V2测电源电压，电流表测串联电路的电流。当滑片P从右端向左端移动的过程中，滑动变阻器连入电路中的阻值变小，总电阻变小，由欧姆定律可知，整个电路中的电流变大，所以电流表A的示数逐渐变大；电压表V2测电源电压，由于电源电压不变，所以电压表V2示数是不变的；因电压表V1测滑动变阻器两端的电压，即，电源电压不变，定值电阻阻值不变，所以当电流变大时，电压表V1的示数变小。
A．由上述分析可知，V1示数变小，V2示数不变，A示数变大，故A错误；
BC．由欧姆定律可知，V1和A示数之比为滑动变阻器的阻值，滑动变阻器的阻值变小，故V1和A示数之比变小，故B正确，C错误；
D．根据可知，V1和A示数的乘积表示滑动变阻器的功率，功率可表示为
所以当R1=R2时，滑动变阻器的电功率最大。滑片P从右端向左端移动过程中，总有一个时刻R1=R2，所以滑动变阻器的功率先变大后变小，故D错误。
故选B。
17．C
【详解】B．由图知，只闭合S1，R1、R2串联，电压表测R2两端电压，电流表测电路中电流； P左移动时，R2连入阻值变大，电路的总电阻变大，由欧姆定律知，电路中电流变小，即电流表示数变小，由知，R1消耗的功率减小，故B正确，不符合题意；
A．滑片P向左滑动，电流变小，电阻R1两端电压的变化量等于滑动变阻器两端的电压变化量，则电压的变化量为
电压表示数的变化量与电流表示数的变化量的比值
即电压表示数的变化量与电流表示数的变化量的比值不变，故A正确，不符合题意；
C．只闭合S1、S3，只有电阻R2接入电路，滑片P向左移动，滑动变阻器接入电路的电阻变大，由知，R2消耗的功率变小，故C错误，符合题意；
D．由图知，开关都闭合，R3与R2并联，R1短路，电压表测电源电压，电流表测干路电流，由并联电路电压特点知，将P向左移动，电压表示数不变，R2连入阻值变大，所以电路的总电阻变大，总电流变小，所以电流表示数变小，故D正确，不符合题意。
故选C。
18．D
【详解】电源电压保持不变，闭合开关S，R1、R2并联，滑动变阻器的滑片左右移动，电压表V测并联电路的电压U均不变。
AB．将滑动变阻器的滑片向右移动，滑动变阻器的电阻R2变大，所在支路的电流I2减小；电流表A2测定值电阻R1的电流I2，电流表A2的示数不变；电流表A1测干路的电流I，根据I=I1+I2可知，电流表A1的示数变小；故AB错误；
C．并联电路的电压相等，干路中的电流表A1的示数变小，电压表V与电流表A₁的示数的比值变变大，故C错误；
D．并联电路的电压相等，支路中的电流表A2的示数不变，电压表V与电流表A2的示数的保持不变，故D正确。
故选D。
19．C
【详解】A．根据图示可知，电流从电磁铁的下端流入、上端流出，根据安培定则可知，电磁铁的上端为N极，故A错误；
B．由图可知，当报警装置报警时，衔铁被电磁铁吸下，说明此时电磁铁的磁性增强了，又因为当CO浓度高于某一设定值时，报警装置发声报警，说明当CO浓度升高，电磁铁磁性增强，故B错误；
C．由B得分析可知，当CO浓度升高，电磁铁磁性增强，说明控制电路中电流变大，控制电路电源电压不变，由可知，控制电路中电阻变小，说明气敏电阻R₁阻值随CO浓度的增大而减小，故C正确；
D．在CO浓度更低时，气敏电阻R1阻值更大，因衔铁被吸下时的最小电流不变，由欧姆定律和电阻的串联可知，在电源电压不变时，应减小变阻器R2的阻值，所以将R₂的滑片上移，检测电路在 CO浓度更低时报警，故D错误。
故选C。
20．C
【详解】A． 由图可知，该电路为串联电路，由于电表并联在热敏电阻R1的两端，因此该电表为电压表，故A错误；
B． R1的功率表达式为
