分析辽宁省样题及模拟题，省样题考察的是凸透镜对光的作用（3条特殊光线的作图）；省模拟题考察的是光的反射结合其应用平面镜成像作图。光学作图题是历年中考必考题，难度不大，需要作图规范。
必备知识
注意作图依据
光的反射：
法线要画垂直符号
反射角与入射角按要求标记出，可看出反射角等于入射角，反射角要放在入射角前面。
平面镜成像：
像与物对应点连线与镜面垂直，要画垂直符号。
物距等于像距，要写出，注意物距放在像距前写。
注意审题，区分用光的反射定律还是平面镜成像规律作图
光的折射：
延长原来的入射光线（用虚线延长）作为作图依据。
透镜：
凸透镜和凹透镜的三条特殊光线的作图。
解题技巧
光线用实线画，延长线和辅助线用虚线画。
实像是实际光线会聚而成的，用实线画。
虚像是实际光线的反向延长线会聚而成的，用虚线画。
虚像在反射光线或折射光线的反向延长线的交点上。

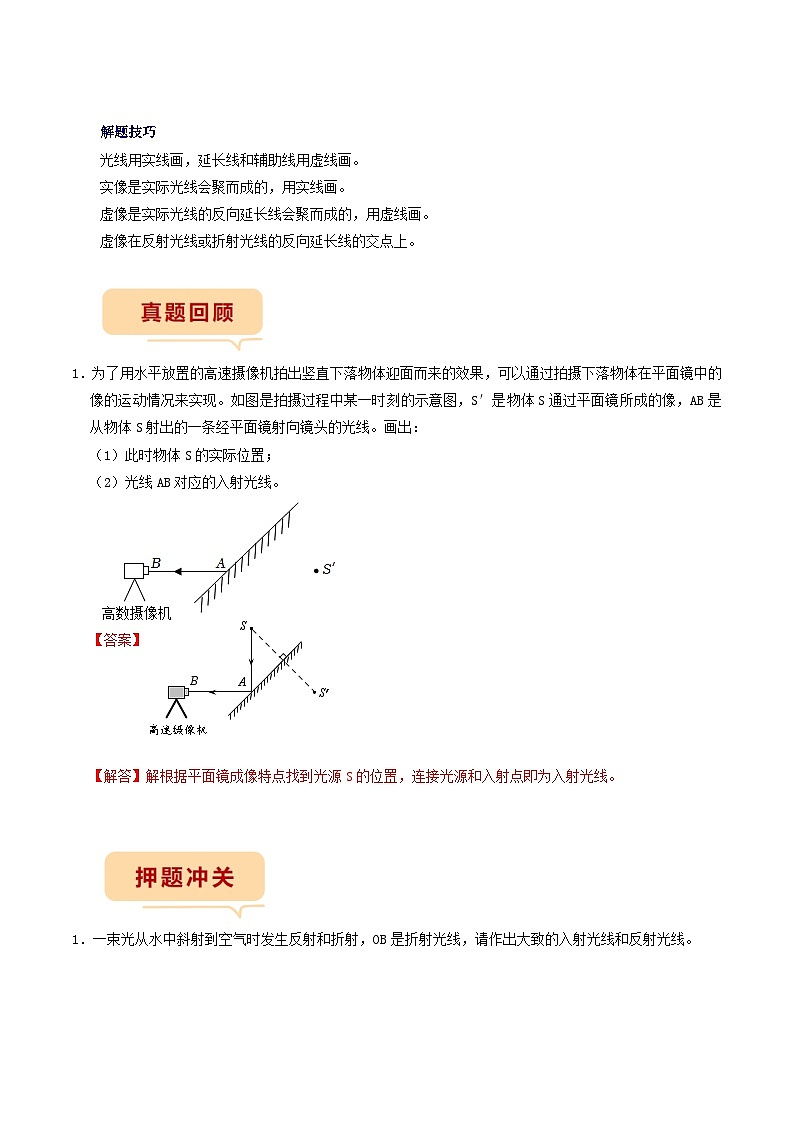

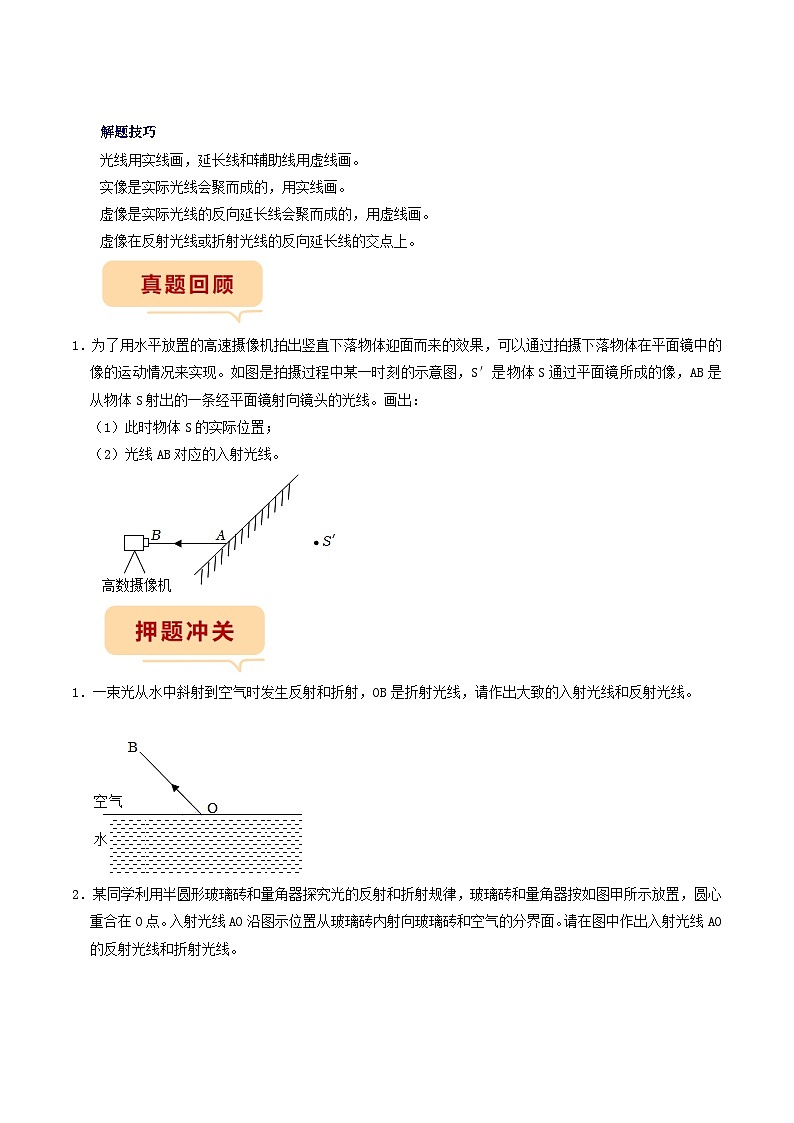

1．为了用水平放置的高速摄像机拍出竖直下落物体迎面而来的效果，可以通过拍摄下落物体在平面镜中的像的运动情况来实现。如图是拍摄过程中某一时刻的示意图，S′是物体S通过平面镜所成的像，AB是从物体S射出的一条经平面镜射向镜头的光线。画出：
（1）此时物体S的实际位置；
（2）光线AB对应的入射光线。

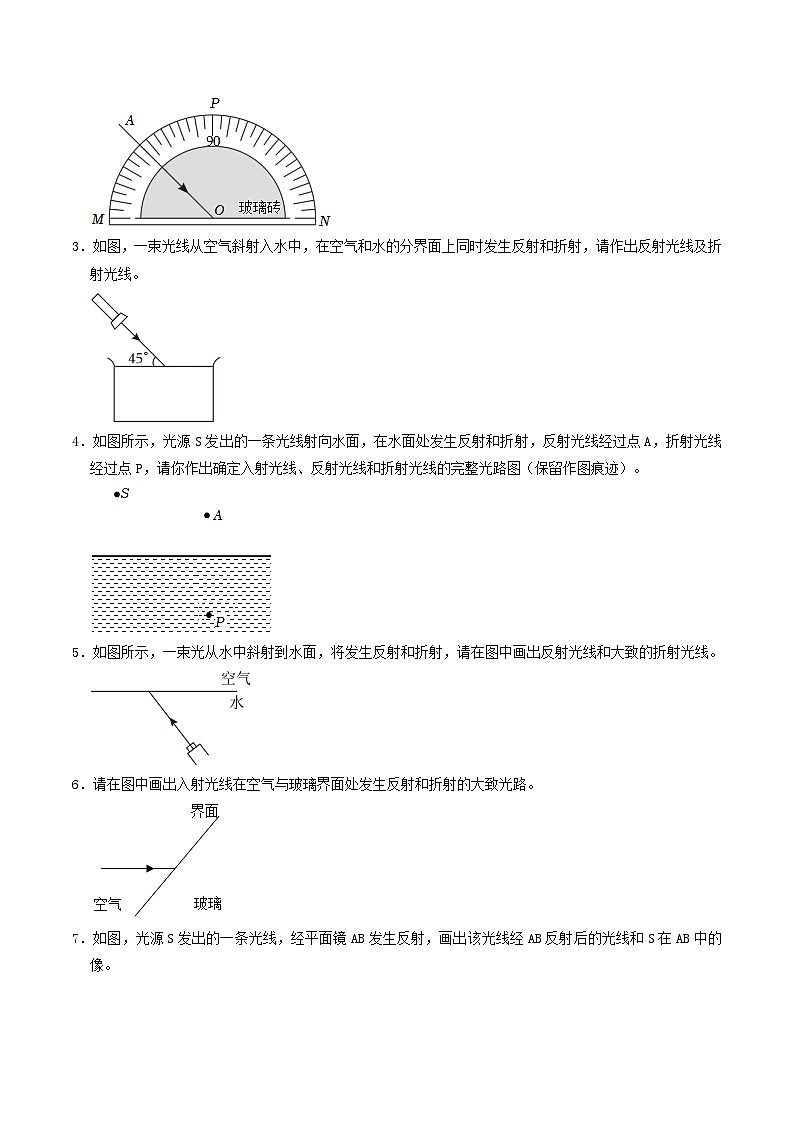

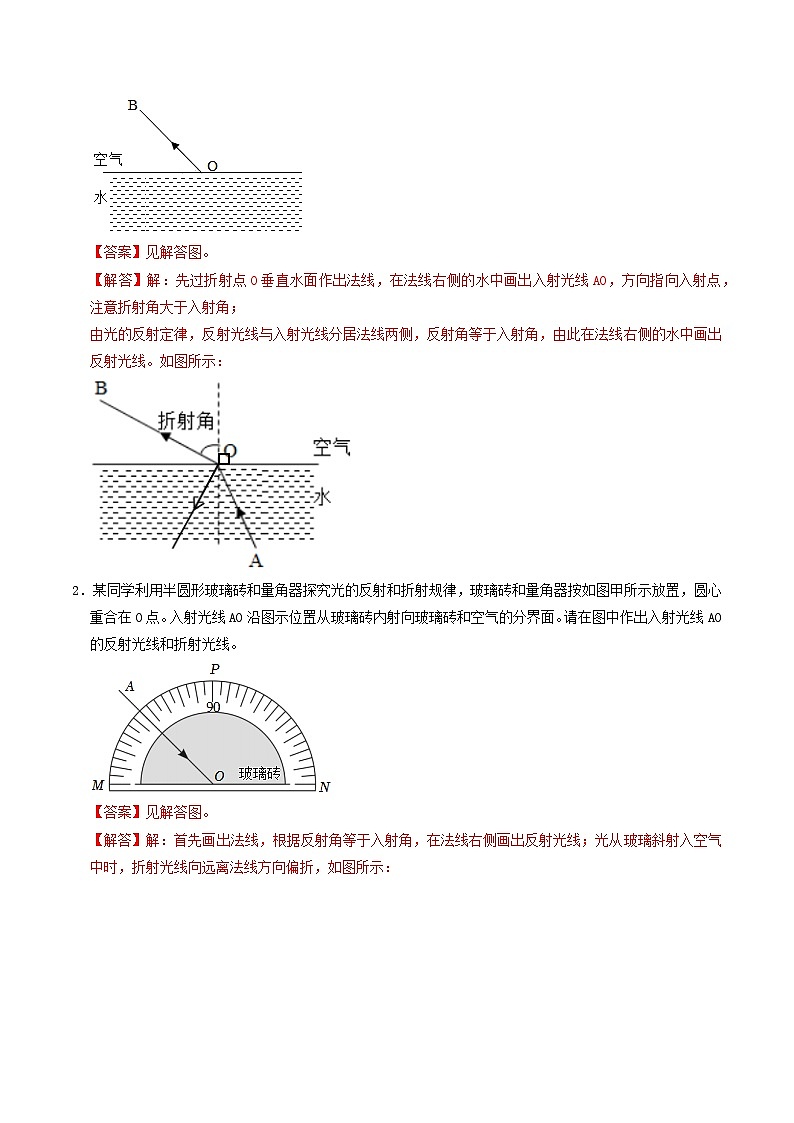

1．一束光从水中斜射到空气时发生反射和折射，OB是折射光线，请作出大致的入射光线和反射光线。
2．某同学利用半圆形玻璃砖和量角器探究光的反射和折射规律，玻璃砖和量角器按如图甲所示放置，圆心重合在O点。入射光线AO沿图示位置从玻璃砖内射向玻璃砖和空气的分界面。请在图中作出入射光线AO的反射光线和折射光线。
3．如图，一束光线从空气斜射入水中，在空气和水的分界面上同时发生反射和折射，请作出反射光线及折射光线。
4．如图所示，光源S发出的一条光线射向水面，在水面处发生反射和折射，反射光线经过点A，折射光线经过点P，请你作出确定入射光线、反射光线和折射光线的完整光路图（保留作图痕迹）。
5．如图所示，一束光从水中斜射到水面，将发生反射和折射，请在图中画出反射光线和大致的折射光线。
6．请在图中画出入射光线在空气与玻璃界面处发生反射和折射的大致光路。
7．如图，光源S发出的一条光线，经平面镜AB发生反射，画出该光线经AB反射后的光线和S在AB中的像。
8．如图，角反射器由互相垂直的反光面组成，请在图中画出入射光经两平面反射的光路。
9．如图所示，一条光线从空气斜射入玻璃，请画出反射光线和大致的折射光线。
10．如图所示，水池边有一路灯S，路灯上方有一平面镜MN，PQ为路面，S发出的光经MN反射后能射入水中。请判断光能照亮水池底的最左侧A点（无需作图），然后通过作图确定光能照亮水池底的最右侧B点。
11．2023年9月17日，我国墨子巡天望远镜正式启用，它是北半球巡天能力最强的光学时域望远镜，如图甲所示。一束星光入射到望远镜，经主镜反射后到达成像装置，如图乙所示，OB是反射光线，请画出其入射光线AO。（保留作图痕迹）
12．如图所示，请在图中画出光线a的反射光线并确定光源S像的位置，并标记为S′。（保留作图痕迹）
13．航天员舱外作业时，宽厚的航天服限制了他的视野，为了看清胸前的操作面板，可以通过手腕处的小镜子进行观察，如图甲所示。图乙中A点代表航天员的眼睛，B点代表胸前某一按钮，C点是小镜子的位置，请你根据光的反射知识在C点画出镜面（保留作图痕迹）。
14．如图所示是光源S发出的两条入射线经平面镜反射后的两条反射光线，请你作出光源S的位置。（保留作图痕迹）
15．如甲图是位于青海的全球单机容量最大的熔盐塔式光热电站，每面镜子都能把太阳光反射到塔顶的吸热器上进行发电，请在乙图中画出一束太阳光反射时平面镜的位置。
16．请在图中作出反射光线并标出反射角。
17．如图，一束光射向水面，经水面O点反射后，在墙壁上P处出现一个光点，请画出这束光的入射光线、反射光线，及其进入水中的折射光线的大致光路。
18．如图，一束光从空气射向三角玻璃砖，画出它在AB分界面处的反射光线与折射光线。
19．如图中，一束光线斜射到水面上，试画出它可能的传播路径，并标出反射角度数。
20．一束射向平面镜的光OP，经平面镜MN反射后进入水中，请画出OP的反射光线和在水中的折射光线。
21．如图是一束光线从空气斜射入水中，经过镜面AB反射照到了P点，请画出对应的光路。
22．如图所示，请画出反射光线对应的入射光线。
23．如图甲所示将平面镜斜放入水中，让太阳光照射在水下的平面镜上，并反射到白纸上就能形成色散。图乙中P点为某一束光入射到水面的点，O点为光折射后在镜面上的入射点，Q点代表白纸。请在图中画出光到达Q点的光路图。
24．如图，一束光经平面镜反射后照进隧道，两条光线之间的夹角是100°，请画出平面镜的位置，并标出反射角的大小。
25．旅顺口区双岛湾街道张家村是远近闻名的爱鸟村，每年东方白鹳都要来到旅顺觅食栖息。若A点为人们看到东方白鹳的嘴在水中倒影的点，请在图乙中画出光从东方白鹳的嘴经水面反射进入人眼的光路图。
26．在如图所示中，根据给出的入射光线AO画出反射光线OB，并标出反射角及其度数。
27．如图，根据反射现象中光路是可逆的，当小华（眼睛位于图中的A点）能通过平面镜看到小红的眼睛（位于图中的S点）时，小红也能看到小华的眼睛。请你画出小华看到小红眼睛的光路图。
28．请你画出平面镜，把太阳光竖直反射到井底。（保留作图痕迹）
29．“让我们荡起双桨，小船儿推开波浪，海面倒映着美丽的白塔……”歌词中描述的画面如图甲所示。请在图乙中画出光从白塔塔尖经水面反射后进入人眼的光路图，其中A'点表示水中“塔尖”的位置。
30．如图所示，OB是一条反射光线。请画出：OB对应的入射光线并且标出入射角的度数。
31．2023年5月20日至31日是第23个全国科普活动周，学校举办的科技节展品中，小亮制作的光电液位仪吸引了同学们的目光，它的工作原理是通过入射光束照射到液面上时发生反射，光线反射到光电屏（将光信号转化为电信号进行处理）上从而显示液面的高度，请在图中画出当光屏上的光点由S1移到S2时液面的位置。
32．如图所示，OA是一条反射光线。请在图中作出OA的入射光线并标出入射角的度数。
33．如图，O为凸透镜的光心，F为凸透镜的焦点，请分别画出图中两条光线对应的折射光线或入射光线。
34．早在2000多年前，我国古人就能“削冰向日取火”，即用冰磨成一种透镜，让太阳光透过它点燃柴草取火，如图甲所示。请在图乙中画出光线AB经冰透镜后的折射光线和光线CD对应的入射光线（O点为透镜的光心，F为透镜的两个焦点）。
35．如图为一束光由空气斜射入一块透明玻璃砖的光路图，已知玻璃砖的上下表面平行，请你在相应位置画出此光束射出玻璃砖下表面后的折射光线。
36．请在图中画出入射光线的折射光线。
37．如图，请作出两条折射光线所对应的入射光线。
38．如图所示，凸透镜的主光轴与水面相平，F是凸透镜的焦点，一束与水面平行的光射到凸透镜上，经凸透镜折射后在水面上发生反射和折射。请画出：
（1）经透镜后的折射光线。
（2）进入水中光线的大致位置。
39．如图所示，光线经平面镜反射后射向凹透镜，请画出射向平面镜的入射光线和经过凹透镜后的折射光线。
40．如图所示是一条经平面镜反射后的光线，再射向前方的凸透镜。请画出经平面镜反射前的入射光线以及经过凸透镜折射后的折射光线。
41．如图所示，凸透镜斜放，其主光轴与水平面成45°角，F是凸透镜的焦点。一条入射光线经过凸透镜折射后与水平面成45°角，折射光线a入射到水平放置的平面镜上被反射。在图中画出折射光线a的入射光线以及经平面镜反射后的反射光线。
42．如图所示，MN是凸透镜的主光轴，F是凸透镜的焦点，OA是主光轴上的点光源S发出的光经过平面镜后的反射光线。
①请通过作图找到点光源S；
②请做出OA经过透镜后的折射光线。
43．如图所示，OP为手电筒的一束光线射进池底的折射光线。若光线射入方向不变，当往池中灌水到B水位时，画出这束光线的折射光线OP′的大致位置。
44．如图一束光从空气射向玻璃砖，并穿过玻璃砖，画出这束光进入和离开玻璃砖的折射光线。
45．如图所示，在水面上方有一点光源S，经水面反射后有一条反射光线恰好经过凸透镜左侧的焦点F并经过透镜发生折射。请完成上述光路图。
46．如图所示，F1是凸透镜的焦点，F2是凹透镜的虚焦点，请画出光线通过凸透镜折射前和通过凹透镜折射后的光路。
47．如图，完成光路图，画出经透镜后的折射光线。
48．如图所示，画出点光源S发出的两束光经过凸透镜后的折射光线。
49．请画出两条入射光经过凸透镜折射后的光线。
50．如图所示，由水中折射出的一条光线ab照射到凹透镜上，光线ab与凹透镜的主光轴平行。已知F为凹透镜的虚焦点，O为光心。请画出：
（1）折射光线ab在水中的入射光线；
（2）光线ab通过凹透镜后的折射光线。
51．如图所示，A点是一条小鱼在水中的位置，B点是岸上的人看到这条“小鱼”的位置，AO是A的一条入射光线，请画出AO在空气中的折射光线。
52．一束光线AO从空气斜射入玻璃中，入射角为60°，折射光线为OB，如图所示。请在图中画出光线OB从玻璃斜射入空气中的折射光线，并标出折射角的度数。
53．如图甲所示是小曼利用凸透镜点燃火柴的情景，其光学原理如图乙，请你在图乙中将太阳光经过凸透镜后的折射光线补充完整。（F为凸透镜的焦点）
