    押题作图题3——电磁学、家庭电路-备战2024年中考物理临考题号押题(辽宁专用)

    展开

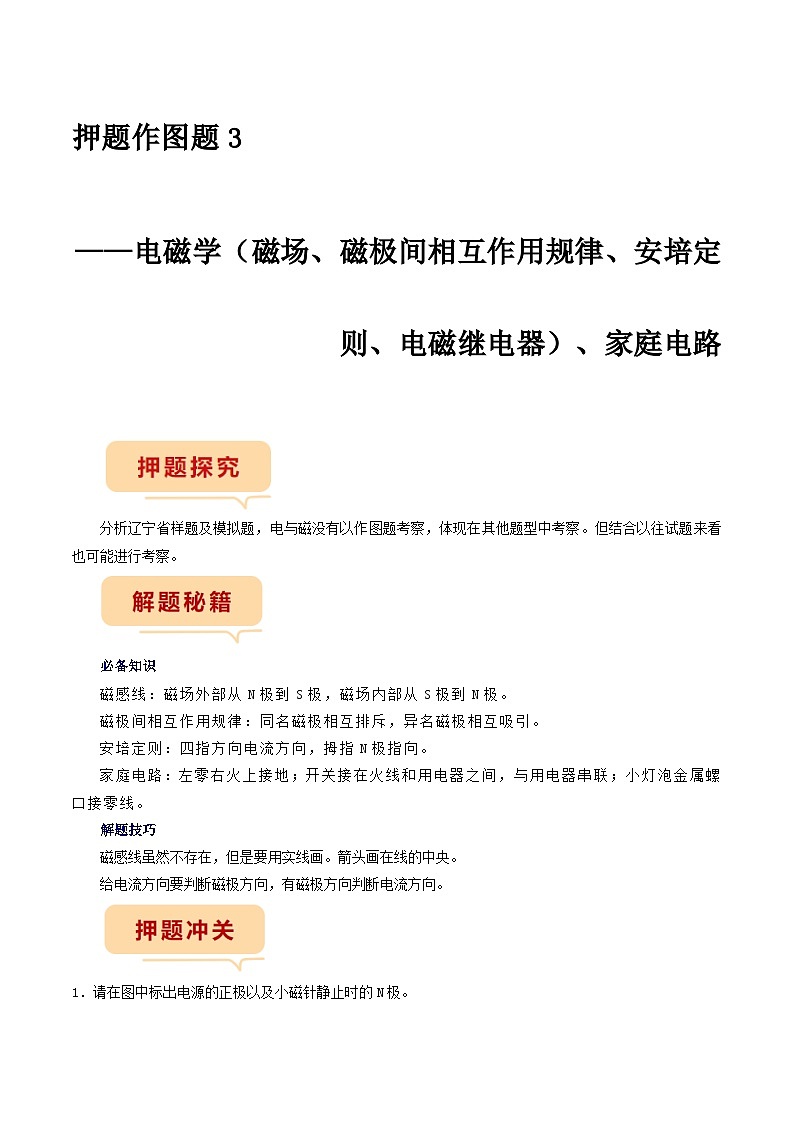

    这是一份押题作图题3——电磁学、家庭电路-备战2024年中考物理临考题号押题(辽宁专用),文件包含押题作图题3电磁学磁场磁极间相互作用规律安培定则电磁继电器家庭电路原卷版docx、押题作图题3电磁学磁场磁极间相互作用规律安培定则电磁继电器家庭电路解析版docx等2份试卷配套教学资源,其中试卷共54页, 欢迎下载使用。

    分析辽宁省样题及模拟题,电与磁没有以作图题考察,体现在其他题型中考察。但结合以往试题来看也可能进行考察。
    必备知识
    磁感线:磁场外部从N极到S极,磁场内部从S极到N极。
    磁极间相互作用规律:同名磁极相互排斥,异名磁极相互吸引。
    安培定则:四指方向电流方向,拇指N极指向。
    家庭电路:左零右火上接地;开关接在火线和用电器之间,与用电器串联;小灯泡金属螺口接零线。
    解题技巧
    磁感线虽然不存在,但是要用实线画。箭头画在线的中央。
    给电流方向要判断磁极方向,有磁极方向判断电流方向。

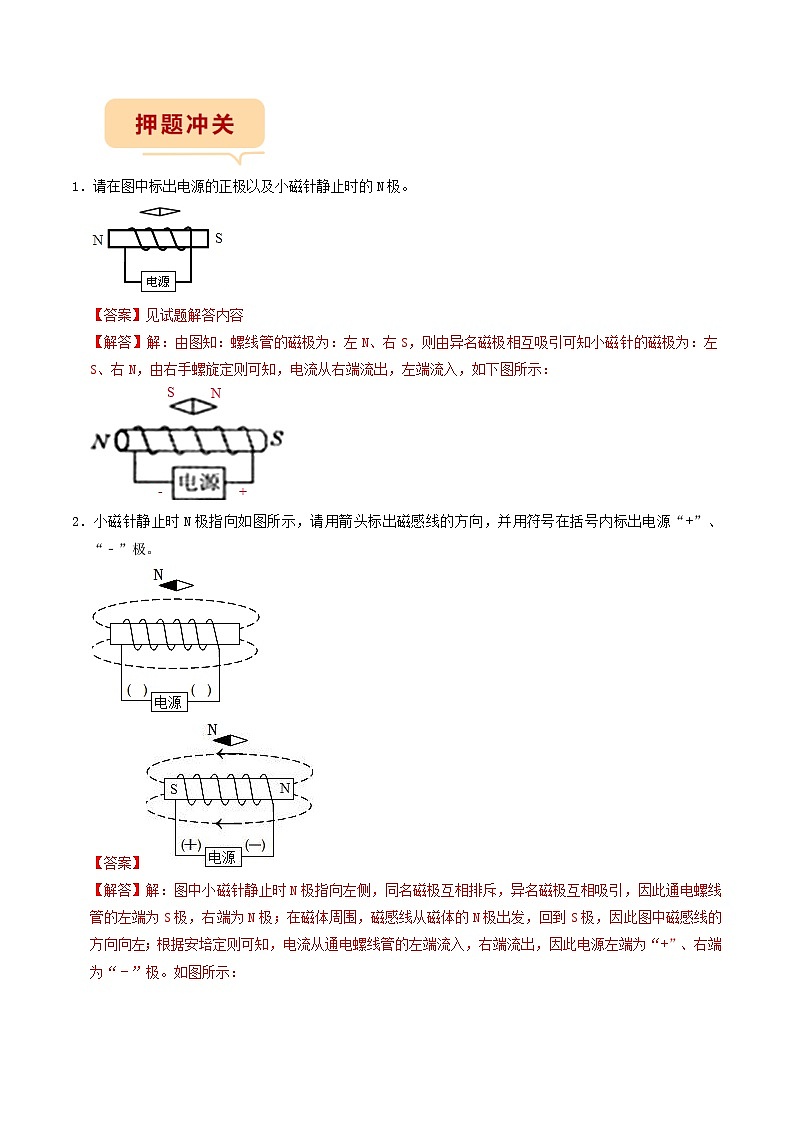

    1.请在图中标出电源的正极以及小磁针静止时的N极。
    【答案】见试题解答内容
    【解答】解:由图知:螺线管的磁极为:左N、右S,则由异名磁极相互吸引可知小磁针的磁极为:左S、右N,由右手螺旋定则可知,电流从右端流出,左端流入,如下图所示:
    2.小磁针静止时N极指向如图所示,请用箭头标出磁感线的方向,并用符号在括号内标出电源“+”、“﹣”极。
    【答案】
    【解答】解:图中小磁针静止时N极指向左侧,同名磁极互相排斥,异名磁极互相吸引,因此通电螺线管的左端为S极,右端为N极;在磁体周围,磁感线从磁体的N极出发,回到S极,因此图中磁感线的方向向左;根据安培定则可知,电流从通电螺线管的左端流入,右端流出,因此电源左端为“+”、右端为“﹣”极。如图所示:
    3.如图,请根据图中小磁针静止时的指向,标出A点磁感线的方向和电源的“+”、“﹣”极。
    【答案】
    【解答】解:小磁针的左端为S极,自由静止时靠近螺线管的右端,因异名磁极相互吸引,所以螺线管的右端为N极,左端为S极,在磁体的周围,磁感线从磁体的N极发出回到S极,所以磁感线的方向是向左的。
    利用螺线管的右端为N极和线圈的绕向,根据安培定则可以确定电流从螺线管的左端流入右端流出,从而可以确定电源的左端为正极,如下图所示:
    4.根据如图中的信息,请在括号内标注螺线管的N极和电源正极位置。
    【答案】
    【解答】解:小磁针N极向左,由磁极间的作用规律可知,螺线管的右侧为N极,左侧为S极;
    由安培定则可知电流由右侧流入,则电源右侧为正极,左端为负极。如图所示:
    5.请根据小磁针的方向在图乙中的虚线框内用箭头标出电流方向。
    【答案】见解答图
    【解答】解:根据小磁针的方向N极指向左,由同名磁极相互排斥,异名磁极相互吸引可知,螺线管右侧为S极、左侧为N极;由安培定则可知螺线管中电流由右侧流入、左侧流出,则虚线框内导线中电流的方向是向上的,如图所示:
    6.如图所示,一条形磁铁静置于水平桌面上,其右端放置一个螺线管。闭合开关后,若磁铁仍然保持静止,请画出桌面对条形磁铁作用力的示意图(图中O点为重心)
    【答案】见试题解答内容
    【解答】解:闭合开关后,电流由螺线管右端流入、左端流出,由安培定则可知,螺线管左侧为N极;因异名磁极相互吸引,故条形磁铁受到向右的吸引力;因条形磁铁处于平衡状态,即条形磁铁所受摩擦力应与吸引力大小相等、方向相反,故摩擦力的方向水平向左,此时桌面对条形磁铁还有向上的支持力,作用点都可以画在磁铁的重心,如图所示;

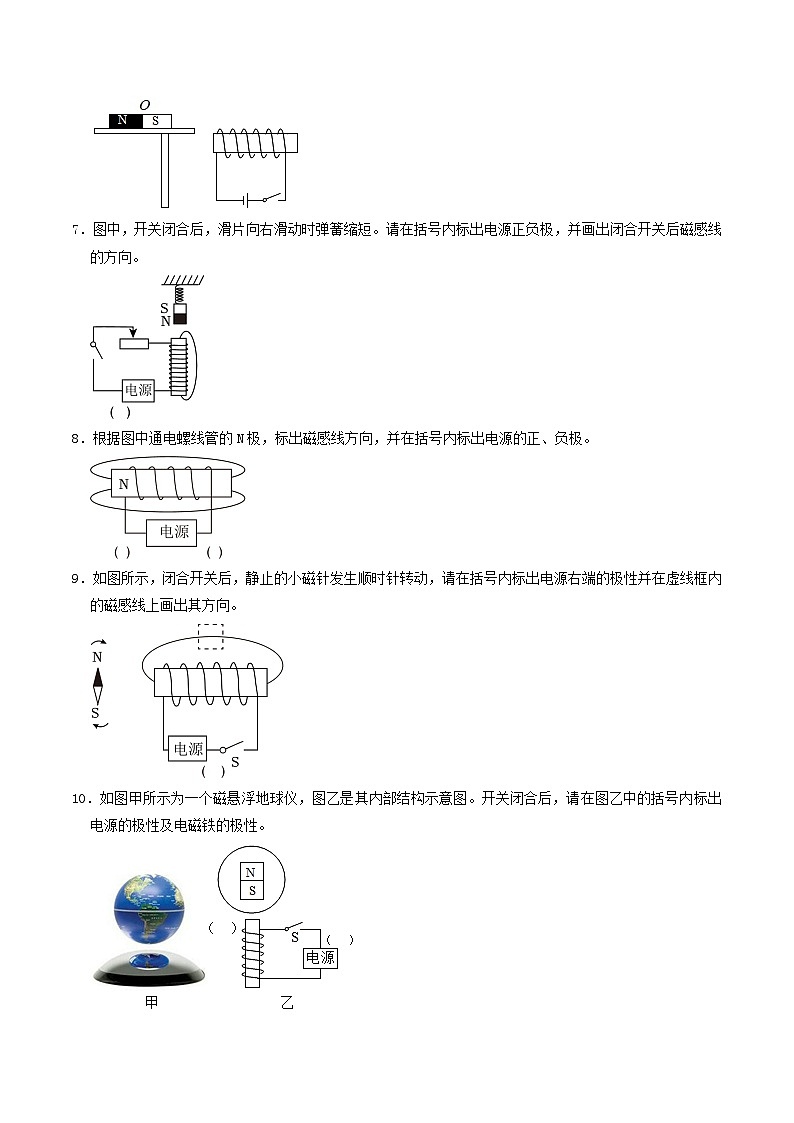

    7.图中,开关闭合后,滑片向右滑动时弹簧缩短。请在括号内标出电源正负极,并画出闭合开关后磁感线的方向。
    【答案】
    【解答】解:(1)滑动变阻器的滑片P向右移动时,电路中的电阻变小,由欧姆定律知,电路中的电流变大,磁铁的磁性变强,此时弹簧缩短,则排斥增大,根据同名磁极相互排斥,通电螺线管上端为N极,下端为S极,磁体周围的磁感线都是从N极出来,回到S极,如下图所示:
    (2)右手握住螺线管,大拇指指向N极,四指指向电流的方向,则电流从螺线管的下端流入,上端流出,则电源右端为正极,左端为负极,如下图所示:
    8.根据图中通电螺线管的N极,标出磁感线方向,并在括号内标出电源的正、负极。
    【答案】见试题解答内容
    【解答】解:已知螺线管的左端为N极,磁感线从磁体的N极出发,回到S极,所以可以确定螺线管周围磁场的方向是从左向右的。
    根据螺线管的左端为N极,以及线圈的绕向利用安培定则可以确定螺线管中电流是从螺线管的右端流入左端流出。
    根据电流方向与电源正负极之间的关系:在电源外部电流从正极流出,回到负极,可以确定电源的正负极:左端为负极,右端为正极。
    如下图所示:
    9.如图所示,闭合开关后,静止的小磁针发生顺时针转动,请在括号内标出电源右端的极性并在虚线框内的磁感线上画出其方向。
    【答案】
    【解答】解:静止的小磁针发生顺时针转动,静止后小磁针左端是S极,右端是N极,根据异名磁极相互吸引可知,通电螺线管左端是S极,右端是N极,根据安培定则可知,电源的左端是正极,右端是负极;磁感线的方向都是从N极指向S极;如下图所示:
    10.如图甲所示为一个磁悬浮地球仪,图乙是其内部结构示意图。开关闭合后,请在图乙中的括号内标出电源的极性及电磁铁的极性。
    【答案】见解析。
    【解答】解:已知条形磁体上端为N极,则下端为S极,根据同名磁极相互排斥,可知,电磁铁的上端为S极,下端为N极。
    根据安培定则,伸出右手使大拇指指向电磁铁的N极(电磁铁的下端),则四指弯曲所指的方向为电流的方向,电流从螺线管的下端流入,所以电源的下端为正极、上端为负极,如图所示:
    11.根据图中通电螺线管的南北极,标出小磁针的N极和电源的“+”极。
    【答案】见试题解答内容
    【解答】解:
    (1)螺线管的下端为N极,根据磁极间作用规律可知,靠近螺线管下端的小磁针的下端为S极,上端为N极;
    (2)利用螺线管线圈的绕向和N、S极,结合右手螺旋定则可以确定线圈中电流的方向是从螺线管的上端流入,下端流出,从而可以确定电源的上端为正极,下端为负极。答案如图所示。
    12.如图,将条形磁体放在水平桌面上的两个圆柱形铅笔上,条形磁体静止不动,S极正对电磁铁。闭合开关S,条形磁体因受磁力向左运动,请在图中括号内标出:
    (1)电磁铁右端的极性
    (2)电源左端的极性(用“+”或“﹣“表示)。
    【答案】见试题解答内容
    【解答】解:
    (1)闭合开关S,条形磁体因受磁力向左运动,说明条形磁体受到了一个向左的排斥力,已知条形磁体左端为N极、右端为S极,根据同名磁极相互排斥可确定通电螺线管的左端是S极、右端为N极;
    (2)根据安培定则,大拇指指向通电螺线管的N极,则电流从电磁铁左侧流入,所以电源的左端为正极,如图所示:
    13.取一个橙子、把铜片、铁片插入其中,就制成了一个水果电池。用一根软导线在纸筒上绕制成螺线管,导线两端接在水果电池两极上,小磁针静止时的指向如图所示。请在图中两个虚线框内分别标出螺线管的磁极和电源的极性。
    【答案】
    【解答】解:由图可知,小磁针的右端是N极,左端为S极,由同名磁极相互排斥、异名磁极相互吸引可知,螺线管的左端为S极,右端为N极;
    由安培定则可知,电流从螺线管右侧流入,左侧流出,所以电源的右侧为正极,如图所示:
    14.如图所示,开关S闭合,发现弹簧拉长,小磁针旋转到如图中所示位置静止,请标出电源的“+”极和小磁针的N极。
    【答案】见试题解答内容
    【解答】解:已知开关闭合后,发现弹簧拉长,根据磁极间的相互作用,异名磁极相互吸引,则螺线管上端为S极,下端为N极,由右手螺旋定则可得,电流由左侧流入,故电源左侧为正极,右侧为负极;由磁极间的相互作用可知小磁针的上端为S极,下端为N极,如图所示:
    15.如图所示,一条形磁铁静置于水平桌面上,其左侧放置一铁块,铁块刚好处于静止状态。从t1时刻开始,向铁块施加一个水平向左且从零逐渐增大的水平推力F。请画出从开始施加推力F到铁块向左运动一段时间的过程中,铁块所受吸引力F吸的大小随时间t变化的大致图像。(铁块始终处于条形磁铁的磁场中)
    【答案】
    【解答】解:铁块在水平方向收到推力、桌面的摩擦力和磁体对铁块的吸引力。刚开始铁块一直处于静止状态,磁体对铁块的吸引力保持不变;随着推力逐渐增大,铁块向左运动,铁块离磁体越来越远,磁体对铁块的吸引力逐渐变小,如图所示:
    16.根据图中永磁体与通电螺线管右端磁场的磁感线,标出永磁体的N极,并在括号内标出:通电螺线管左端是“N”还是“S”极和电源右端是“+”还是“﹣”极。
    【答案】
    【解答】解:在磁体的外部,磁感线方向从N极指向S极,方向向左;图中永磁体的左侧为N极,通电螺线管的右侧为S极,左侧为N极,根据图示的线圈绕向和螺线管的N极,利用安培定则可以确定螺线管中电流的方向是从螺线管的右端流入,因此电源的左端为负极,右端为正极;如下图所示:
    17.如图所示,闭合开关S,桌面上的条形磁体保持静止不动,电磁铁右侧的小磁针会顺时针转动。请标出:(1)磁感线a的方向。(2)电源右端的极性(用“+”或“﹣”表示)。(3)条形磁体左端的极性(用“N”或“S”表示)。
    【答案】
    【解答】解:(1)闭合开关S,电磁铁右侧的小磁针会顺时针转动,说明通电螺线管周围的磁感线从右端出发,回到左端,可以判断通电螺线管的左端是S极,右端是N极,a磁感线方向如图。
    (2)通电螺线管的左端是S极,右端是N极,根据安培定则可以判断电流从通电螺线管的左端进入,从右端流出,可以判断电源的左端是正极,右端是负极,如图。
    (3)a磁感线从左端进入螺线管,可以判断条形磁体的右端是N极,左端是S极,如图。
    18.如图所示,开关闭合时,位于螺线管右侧的小磁针顺时针偏转。请在图中标出通电螺线管的N极及电源的正极。
    【答案】
    【解答】解:闭合开关后,小磁针顺时针转动,即最终小磁针的左端是S极,故该螺线管的右端一定是N极,所以据安培定则可以判断,此时电流从左端流入,从右端流出,如下图:
    19.如图所示,闭合开关时,螺线管右侧的小磁针顺时针偏转。请标出通电螺线管的N、S极及电源的正、负极。
    【答案】
    【解答】解:闭合开关后,小磁针顺时针转动,即最终小磁针的左端是S极,故该螺线管的右端一定是N极,所以据安培定则可以判断,此时电流从左端流入,从右端流出,如下图:
    20.如图所示,闭合开关S后,磁铁的B端与通电螺线管左端相互排斥,请在图上标出:磁体A端的极性、磁感线的方向(画出一条线即可)。
    【答案】见试题解答内容
    【解答】解:根据电源的左端为负极,右端为正极,可知电流的流向,
    由安培定则:右手握住螺线管,四指指向电流的方向,大拇指指向螺线管的左端为N极,
    已知磁铁的B端与通电螺线管左端相互排斥,同名磁极相互排斥,则磁铁的B端为N极,磁铁A端为S极,
    在磁体外部,磁感线的方向由N极指向S极,如下图所示:
    21.如图所示,请依图标出括号内的永磁体的“N”或“S”极和电源的“+”或“﹣”极。
    【答案】见解答图。
    【解答】解:由图可知,磁感线从永磁体的右侧磁极指向螺线管的左端磁极,说明永磁体的右端为N极,左端为S极;同时说明螺线管的左端为S极,右端为N极;
    再根据安培定则可以得出,电流从螺线管的左端流入、右端流出,则电源的左端为正极,如图所示:
    22.如图所示,开关闭合后,滑片向右滑动时弹簧缩短。请在括号内标出电源正负极,并画出闭合开关后螺线管下端的NS极和磁感线的方向。
    【答案】
    【解答】解:(1)滑动变阻器的滑片P向右移动时,电路中的电阻变大,由欧姆定律知,电路中的电流变小,磁铁的磁性变弱,此时弹簧缩短,根吸引力减小,根据异名磁极相互吸引,通电螺线管上端为S极,下端为N极,磁体周围的磁感线都是从N极出来,回到S极,如下图所示:
    (2)右手握住螺线管,大拇指指向N极,四指指向电流的方向,则电流从螺线管的上端流入,下端流出,则电源右端为负极,左端为正极,如下图所示:
    23.螺线管中的电流方向如图所示,请你在图中标出磁感线的方向和条形磁铁左端的极性。
    【答案】
    【解答】解:根据螺线管中电流的方向,用右手握住螺线管,使四指所指的方向为电流的方向,则大拇指所指的左侧为线圈的N极,右侧为S极;磁体外部的磁感线由N极指向S极,据此标出外部磁感线的方向。如图所示:
    24.如图所示,通电的线圈abcd位于磁场中:①用箭头标出磁感线e的方向;②在O点画出cd段线圈所受磁场的作用力示意图。
    【答案】
    【解答】解:①在磁体的外部,磁感应线从N极发出回到S极,据此可知磁感线e的方向,如下所示:
    ②通电线圈的ab边在磁场中受力方向竖直向上,由图知cd边电流的方向和ab边电流方向相反,故cd边的受力方向与ab边的受力方向相反,即cd边的受力方向竖直向下,如下图所示:
    25.如图甲所示,小磁针静止在通电螺线管右侧。请分别在括号中标出通电螺线管和小磁针的N、S极,并在虚线上的A点用箭头标出磁感线方向。
    【答案】
    【解答】解:开关闭合后,电流从螺线管的上端流入、下端流出,结合线圈绕向,利用安培定则可以确定螺线管的上端为S极,下端为N极。
    磁感线的方向是:在磁体的周围N极流出,回到S极,所以A点的磁感线的方向是向上的。
    根据异名磁极相互吸引可知,小磁针的上端为N极,下端为S极,如图所示:
    26.小王自制了一个电磁秋千玩具,如图甲所示。闭合开关后,推动一下永磁体,它在电磁铁排斥作用下来回摆动。请在图乙所示的简图中标出电源的正、负极和A点的磁感线方向。
    【答案】见解答图。
    【解答】解:根据题意,永磁体的下端为S极,与电磁铁上端相互排斥,因此电磁铁上端的磁极为S极,下端的磁极为N极;根据安培定则可知,电流从电磁铁的上端流入,下端流出,因此电源的上端为正极,下端为负极;在磁体外部,磁感线从磁体的N极出发,回到S极。如图所示:
    27.如图甲所示为一个磁悬浮地球仪,图乙是其内部结构示意图。开关闭合后,请在图乙中的括号内标出电源的正、负极及电磁铁A和B的N极。
    【答案】
    【解答】解:已知条形磁体上端为N极,下端为S极,根据同名磁极相互排斥,可知,B电磁铁的上端为S极,下端为N极。而A是异名磁极相互吸引,下端为S,上端为N极;
    根据安培定则,伸出右手使大拇指指向电磁铁的N极(电磁铁的下端),则四指弯曲所指的方向为电流的方向,电流从螺线管的下端流入,所以电源的下端为正极,如图所示:
    28.如图所示,闭合开关后,条形磁体向左偏。请在括号内标出:通电螺线管左侧是“N”还是“S”极;电源的左侧是“+”还是“﹣”极。
    【答案】
    【解答】解:由图可知,条形磁铁被螺线管吸引,根据异名磁极相互吸引可知,螺线管的右端为S极,左端为N极;
    由安培定则可知,电流从螺线管的右侧流入,左侧流出,所以电源的左端为负极,如图所示:
    29.某电磁门锁如图(a),图(b)是该电磁门锁的原理简化图。当开关S闭合时条形磁体和电磁铁相互吸引,请你在图(b)的电源右端括号内标出“+”或“﹣”极,并在电磁铁右端的括号内标明电磁铁右端的磁极。
    【答案】
    【解答】解:条形磁体的右端是N极,当开关S闭合时条形磁体和电磁铁相互吸引,说明电磁铁的左端是S极,右端是N极;根据安培定则可知,电流从电磁铁线圈的右后侧流入,从左前侧流出,因此电源右端是正极。如图:
    30.将条形磁体放在小车上并靠近螺线管,闭合开关后小车向右运动,请标出通电螺线管的电源“+”、“﹣”极。
    【答案】
    【解答】解:开关闭合,发现小车向右运动,由同名磁极相互排斥可确定螺线管的右端为S极,左端是N极。
    螺线管右端为S极,左端为N极,由安培定则可知,电流从螺线管右端流入,左端流出,故电源的右端是正极,如图:
    31.小明将螺线管连接在水果电池两极上,螺线管产生的磁场使小磁针静止在图所示状态,请标出P点的电流方向,并在虚线框内填入A端的磁极名称。
    【答案】
    【解答】解:小磁针的N极指向左侧,S极指向右侧,同名磁极互相排斥,异名磁极互相吸引,因此通电螺线管的左端为S极,右端为N极,根据安培定则可知,电流从通电螺线管的右侧流入,左侧流出,因此P点的电流方向向下。如图所示:
    32.如图所示,地球是一个天然的大磁体,类似条形磁铁,如图所示为小磁针静止时N、S极的指向,请在图中括号处标出地磁场的磁极,并用箭头标出P点的磁感线方向。
    【答案】
    【解答】解:地磁场的N极在地理南极附近,其S极在地理北极附近;在磁体的外部,磁感线总是从磁体的N极发出,最后回到S极;小磁针的N极指向地磁场的S极,地磁场的磁极,P点的磁感线方向如下图所示:

    33.如图所示,A为一个磁铁。开关闭合后磁感线的形状如图所示,请在图中标出小磁针的N极并将N极一端涂黑。
    【答案】。
    【解答】解:电流从螺线管的右端流入左端流出,结合线圈的绕向看,利用安培定则可以确定螺线管的左端为N极,右端为S极,根据图示的磁感线的形状可知,螺线管的右端S极与磁体A的左端相斥,利用磁极间的作用规律可以确定磁体A的左端为S极;磁感线在磁体的周围从N极流出回到S极,所以磁感线的方向是向里的,小磁针的上端为N极,如图所示:

    故答案为:见解析。
    34.在如图所示的继电器上把电源连在电路里,使它成为一个电铃。这样的电铃没有铃碗,通常叫蜂鸣器。
    【答案】见试题解答内容
    【解答】解:闭合开关,电磁铁中有电流,吸引衔铁,弹簧向下振动,螺钉与弹簧片断开,电磁铁中没有磁性,弹簧片恢复原状,使电路再次接通,弹簧不断的振动,这便是蜂鸣器,
    答案如图所示:
    35.如图,将图中电磁铁、滑动变阻器接入电路,使开关闭合后电磁铁与条形磁铁相互吸引,且滑片P向右移动时吸引力变小。
    【答案】
    【解答】解:开关闭合后,要使螺线管与条形磁铁相互吸引,应使电磁铁左侧是N极,由安培定则可知:螺线管正面的电流方向向上;滑动变阻器滑片P向右移动会使吸引力变小,即此时电路中电流变小,滑动变阻器连入电路的阻值变大,可得出需使滑动变阻器左侧下接线柱连入电路,如图所示:
    36.如图所示,请在括号内标出通电螺线管左端的磁极、小磁针右端的磁极以及导线上A点的电流方向。(磁极均用“N”或“S”表示)
    【答案】
    【解答】解:根据图示可知,电流从螺线管的右端流入,所以A点电流的方向是向下的,根据安培定则可知,螺线管的右端为N极、左端为S极;根据异名磁极相互吸引可知,小磁针的右端为S极,如图所示:
    37.如图所示,根据磁体及周围磁场分布情况,在图中标出通电螺线管的N极及电源的正极。
    【答案】见试题解答内容
    【解答】解:因外部磁感线总是由N极指向S极,由图可知磁感线都指向内侧,
    所以螺线管右端为N极,左端为S极,
    则由右手螺旋定则可得电流由左侧流入,右侧流出,
    故电源的左侧为正极,右侧为负极;
    故答案如图所示:
    38.请根据小磁针静止时的情况,在图中给通电螺线管绕线,并给磁感线画上方向。
    【答案】见试题解答内容
    【解答】解:(1)靠近条形磁铁的小磁针自由静止时,相互靠近的是异名磁极,所以条形磁铁的右端为S极,左端为N极;
    (2)磁感线在磁体的周围是从N极流出回到S极,由此可以确定左边两条磁感线的方向指向S极,根据磁感线的形状可知,螺线管左端与条形磁铁的右端相互排斥,由于条形磁铁的右端为S极,根据磁极间的作用规律可以确定螺线管的左端为S极。靠近螺线管左端的磁感线方向指向S极;
    (3)电源的左端为正极,右端为负极,所以电流从螺线管的左端流入右端流出,再结合螺线管的左端为S极,右端为N极,利用安培定则可以确定螺线管的绕向。
    答案如下图所示:
    39.将图中的元件接入家庭电路.要求:①开关控制灯泡;②插座能提供220V电压;③符合安全用电原则。
    【答案】
    【解答】解:开关控制灯泡,开关与灯泡串联,火线连接开关,再经过开关回到零线;灯泡与插座并联,插座的左孔接零线,右孔接火线,上孔接地线;如图所示:
    40.小丽发现教室安装了两盏额定电压均为220V的电灯,一个开关S就能控制这两盏电灯,且每盏灯都能正常发光,她画出了电路图的一部分,请你将电路图连接完整。
    【答案】
    【解答】解:两盏电灯的额定电压均为220V,则两个灯泡是并联的,一个开关就能控制这两盏电灯,说明开关在干路,且开关接在灯泡和火线之间,如图所示:
    41.如图中,把拉线开关、灯泡及三孔插座正确接入电路中。
    【答案】
    【解答】解:灯泡接法:火线进入开关,再进入灯泡顶端的金属点,零线直接接入灯泡的螺旋套,这样在断开开关能切断火线,接触灯泡不会发生触电事故,既能控制灯泡,又能更安全。三孔插座的接法:上孔接地线;左孔接零线;右孔接火线。如图所示:
    42.请按要求完成下列作图:用笔画线代替导线,正确连接家庭电路。
    【答案】
    【解答】解:为了安全,控制灯泡的开关要接在火线与灯之间,灯泡的螺旋套接在零线上,如图所示:
    43.学校食堂采用紫外线灯定期照射消毒,过量紫外线照射对人体危害很大,要求在无人条件下开启。某额定电压为220V的紫外线灯,只能在晚上且无人时开启,利用红外线开关S1(有人时断开,无人时闭合)及光控开关S2(白天断开,夜间闭合)即可实现自动控制,请在图中按要求正确完成电路连接。
    【答案】
    【解答】解:依据题干要求紫外线灯在夜晚且无人时才能开启工作,即红外线开关S1和光控开关S2都闭合时,紫外线灯才能够开启工作,由此可知,两开关是串联的,然后与灯泡串联在电路中,且开关接在火线和灯之间,如下所示:
    44.请在图中用笔画线代替导线将两个标有“220V 40W”电灯和开关接入电路中,要求开关同时控制两个电灯,且灯正常工作。
    【答案】见试题解答内容
    【解答】解:家庭电路中两盏灯是并联的,两盏灯由一个开关控制,开关接在干路上,火线首先过开关再入灯泡,如图所示:
    45.在图中把插座、白炽灯和开关正确地连入家庭电路。
    【答案】
    【解答】解:零线直接进入灯泡的螺旋套;火线先接入开关,再进入灯泡顶端的金属点;三孔插座的接法:上孔接地线;左孔接零线;右孔接火线;如下所示:
    46.如图甲所示的插座,其内部构件及家庭电线如图乙所示。当插座上的开关断开时指示灯不发光,插孔不能提供工作电压;而在开关闭合时指示灯发光,插孔可以提供工作电压;如果指示灯损坏,开关闭合时插孔也能提供工作电压,请根据题意用笔画线代替导线将图乙电路补充完整。
    【答案】
    【解答】解:由题知,当插座上的开关断开时指示灯不发光,插孔不能提供工作电压;而在开关闭合时指示灯发光,插孔可以提供工作电压,说明指示灯和插座之间是并联的;
    开关接在指示灯、插座和火线之间控制火线使用更安全;
    三孔插座的接法是左零右火上接地,如图所示:
    47.如图,请将拉线开关控制的灯泡连入家庭电路中。
    【答案】
    【解答】解:由测电笔的使用方法可知,氖管发光的是火线,氖管不发光的是零线,
    火线首先进入开关,然后再进入灯泡顶端的金属点,零线直接进入灯泡的螺旋套,如图所示:
    48.请用笔画线代替导线,按照安全用电的要求,将图中的电灯、控制电灯的开关及插座接入家庭电路中。
    【答案】见解答图
    【解答】解:三孔插座的接法:上孔接地线;左孔接零线;右孔接火线。
    灯泡接法:火线进入开关,再进入灯泡顶端的金属点,零线直接接入灯泡的螺旋套;如图所示:
    49.某家庭电路如图,请用笔划线代替导线将以下元件进行安全、规范接线,要求开关能控制电灯工作,三孔插座独立工作。
    【答案】见解答图。
    【解答】解:(1)灯泡接法:火线进入开关,再进入灯泡顶端的金属点,零线直接接入灯泡的螺旋套;
    (2)安装三孔插座的方法:上孔接地线,左孔接零线,右孔接火线。如图所示:
    50.按要求完成下列作图。
    在图中将三孔插座与电灯的电路分别补画完整,使之符合安全用电要求。
    【答案】
    【解答】解:首先辨别上面三根线分别为火线、零线和地线;
    开关接在火线与用电器之间,所以最上面的线为火线;三孔插座的中间孔接地线,所以中间的线为零线;。
    三孔插座的接法:左孔接零线、右孔接火线;如图所示:
    51.如图所示的插座(带保险丝)和电灯(带开关)是组成家庭电路的常用器件,请你用笔画线代替导线将它们分别接入电路中。
    【答案】
    【解答】解:
    (1)三孔插座的接法:上孔接地线、左孔接零线、右孔接火线,保险丝接在插座和火线之间;
    (2)灯泡的接法:火线进入开关,再进入灯泡顶端的金属点,零线直接接入灯泡的螺旋套,这样在断开开关能切断火线,接触灯泡不会发生触电事故。既能控制灯泡,又能更安全如图所示:
    52.将带开关的电灯、带保险盒的插座和接冰箱用的三孔插座正确接入如图所示的电路中。
    【答案】
    【解答】解:(1)灯泡接法:火线过开关进入灯泡顶端的金属块,零线直接接入灯泡的螺丝套;
    (2)两孔插座接法:左孔接零线;右孔接火线,保险丝接在火线上;
    (3)三孔插座的接法:上孔接地线;左孔接零线;右孔接火线,如图所示:
    53.小高家盖新房需要先设计一下屋内的电路,以便电工师傅布线。爱钻研的小高自告奋勇完成这个任务。如图所示为他设计电路的一部分,请他帮将下列元件连接成符合安全用电要求的家庭电路。
    【答案】见解答图。
    【解答】解:三孔插座的连接:上孔接地线,左孔接零线,右孔接火线。
    灯泡的连接方法:火线首先接入开关,再入灯泡顶端的金属点,零线直接接入螺旋套。如图所示:
    54.如图所示,请将插座和灯泡正确接入到家庭电路中。
    【答案】见解答图。
    【解答】解:由图可知,三孔插座的上孔所接的应为地线;电灯开关所接的应为火线,中间一条应为零线。
    三孔插座左孔与零线相连,右孔与火线相连,上孔与地线相连;开关与灯泡串联,并且开关与火线相连,如图所示:
    55.家庭电路中常常用到带开关的五孔插座,如图所示,开关断开时,两个插座都没有电,请尝试画出这种插座的连接电路图。
    【答案】见解答图
    【解答】解:两个插座互不影响,为并联;开关要同时控制二孔插座、三孔插座的通断,开关处于干路中;
    根据安全用电的原则,开关要接在火线与插座之间;二孔插座:左零、右火;三孔插座:左零右火上接地,如图所示:
    56.如图所示,请用笔画线代替导线,将图中元件接入家庭电路中,要求:
    ①声控开关和光控开关同时控制电灯亮与灭;
    ②三孔插座单独接入。
    【答案】
    【解答】解:灯泡与两个开关串联,且火线要先过开关,再接入灯泡尾部的金属点,零线接入螺旋套;
    三孔插座与灯泡并联,其接法为:左零右火上接地,如下图所示:
    57.请在图中把吊扇按安全用电原则接入家庭电路,要求当调速开关滑片顺时针转动时,可以减慢吊扇转速。
    【答案】
    【解答】解:调速开关滑片顺时针转动时,吊扇风速减慢,说明接入电路的电阻值变大,应将中间和右侧接线柱接入电路;吊扇在连接时要注意左端接火线、上端接地线、右端接零线,如图所示:
    58.晓晓刚搬到新家,发现卧室床头有两个开关,已知S1为调光灯的旋钮开关,可单独控制台灯的通断及亮度;S2为控制空调插座的开关,请你在图中将电路图连接完整,要求符合安全用电原则。
    【答案】
    【解答】解:据题目可知,此时变阻器必须与台灯串联,从安全用电的角度分析,S2为单独控制空调插座的开关,则S2应与三孔插座串联,如下图:
    三孔插座的接法:上孔接地线;左孔接零线;右孔接火线。
    59.如图所示,在遵守安全用电原则的前提下,请用笔画线代替导线,将控制插座的开关和插座正确接入家庭电路。
    【答案】
    【解答】解:三孔插座的接法:上孔接地线,左孔接零线,右孔通过开关接火线,如图所示:
    60.如图请用笔画线代替导线,将图中元件正确接入家庭电路中。
    【答案】
    【解答】解:
    灯泡的接法:火线先进入开关,这样在断开开关能切断火线,接触灯泡不会发生触电事故。
    三孔插座的接法:上孔接地线;左孔接零线;右孔接火线,如图所示:
    相关试卷

    押题作图题2——力学(力的示意图、杠杆)-备战2024年中考物理临考题号押题(辽宁专用): 这是一份押题作图题2——力学(力的示意图、杠杆)-备战2024年中考物理临考题号押题(辽宁专用),文件包含押题作图题2力学力的示意图杠杆原卷版docx、押题作图题2力学力的示意图杠杆解析版docx等2份试卷配套教学资源,其中试卷共49页, 欢迎下载使用。

    押题作图题1——光学-备战2024年中考物理临考题号押题(辽宁专用): 这是一份押题作图题1——光学-备战2024年中考物理临考题号押题(辽宁专用),文件包含押题作图题1光学光的反射平面镜成像光的折射透镜原卷版docx、押题作图题1光学光的反射平面镜成像光的折射透镜解析版docx等2份试卷配套教学资源,其中试卷共44页, 欢迎下载使用。

    押题填空题5——电学-电与磁-备战2024年中考物理临考题号押题(辽宁专用): 这是一份押题填空题5——电学-电与磁-备战2024年中考物理临考题号押题(辽宁专用),文件包含押题填空题5电学电路电功率电功电能电热电与磁原卷版docx、押题填空题5电学电路电功率电功电能电热电与磁解析版docx等2份试卷配套教学资源,其中试卷共45页, 欢迎下载使用。

    • 精品推荐
    • 所属专辑

    免费资料下载额度不足,请先充值

    每充值一元即可获得5份免费资料下载额度

    今日免费资料下载份数已用完,请明天再来。

    充值学贝或者加入云校通,全网资料任意下。

    提示

    您所在的“深圳市第一中学”云校通为试用账号,试用账号每位老师每日最多可下载 10 份资料 (今日还可下载 0 份),请取消部分资料后重试或选择从个人账户扣费下载。

    您所在的“深深圳市第一中学”云校通为试用账号,试用账号每位老师每日最多可下载10份资料,您的当日额度已用完,请明天再来,或选择从个人账户扣费下载。

    您所在的“深圳市第一中学”云校通余额已不足,请提醒校管理员续费或选择从个人账户扣费下载。

    重新选择
    明天再来
    个人账户下载
    下载确认
    您当前为教习网VIP用户,下载已享8.5折优惠
    您当前为云校通用户,下载免费
    下载需要:
    本次下载:免费
    账户余额:0 学贝
    首次下载后60天内可免费重复下载
    立即下载
    即将下载:资料
    资料售价:学贝 账户剩余:学贝
    选择教习网的4大理由
    • 更专业
      地区版本全覆盖, 同步最新教材, 公开课⾸选;1200+名校合作, 5600+⼀线名师供稿
    • 更丰富
      涵盖课件/教案/试卷/素材等各种教学资源;900万+优选资源 ⽇更新5000+
    • 更便捷
      课件/教案/试卷配套, 打包下载;手机/电脑随时随地浏览;⽆⽔印, 下载即可⽤
    • 真低价
      超⾼性价⽐, 让优质资源普惠更多师⽣
    VIP权益介绍
    • 充值学贝下载 本单免费 90%的用户选择
    • 扫码直接下载
    元开通VIP,立享充值加送10%学贝及全站85折下载
    您当前为VIP用户,已享全站下载85折优惠,充值学贝可获10%赠送
      充值到账1学贝=0.1元
      0学贝
      本次充值学贝
      0学贝
      VIP充值赠送
      0学贝
      下载消耗
      0学贝
      资料原价
      100学贝
      VIP下载优惠
      0学贝
      0学贝
      下载后剩余学贝永久有效
      0学贝
      • 微信
      • 支付宝
      支付:¥
      元开通VIP,立享充值加送10%学贝及全站85折下载
      您当前为VIP用户,已享全站下载85折优惠,充值学贝可获10%赠送
      扫码支付0直接下载
      • 微信
      • 支付宝
      微信扫码支付
      充值学贝下载,立省60% 充值学贝下载,本次下载免费
        下载成功

        Ctrl + Shift + J 查看文件保存位置

        若下载不成功,可重新下载,或查看 资料下载帮助

        本资源来自成套资源

        更多精品资料

        正在打包资料,请稍候…

        预计需要约10秒钟,请勿关闭页面

        服务器繁忙,打包失败

        请联系右侧的在线客服解决

        单次下载文件已超2GB,请分批下载

        请单份下载或分批下载

        支付后60天内可免费重复下载

        我知道了
        正在提交订单

        欢迎来到教习网

        • 900万优选资源,让备课更轻松
        • 600万优选试题,支持自由组卷
        • 高质量可编辑,日均更新2000+
        • 百万教师选择,专业更值得信赖
        微信扫码注册
        qrcode
        二维码已过期
        刷新

        微信扫码,快速注册

        还可免费领教师专享福利「樊登读书VIP」

        手机号注册
        手机号码

        手机号格式错误

        手机验证码 获取验证码

        手机验证码已经成功发送,5分钟内有效

        设置密码

        6-20个字符,数字、字母或符号

        注册即视为同意教习网「注册协议」「隐私条款」
        QQ注册
        手机号注册
        微信注册

        注册成功

        下载确认

        下载需要:0 张下载券

        账户可用:0 张下载券

        立即下载
        账户可用下载券不足,请取消部分资料或者使用学贝继续下载 学贝支付

        如何免费获得下载券?

        加入教习网教师福利群,群内会不定期免费赠送下载券及各种教学资源, 立即入群

        即将下载

        押题作图题3——电磁学、家庭电路-备战2024年中考物理临考题号押题(辽宁专用)
        该资料来自成套资源,打包下载更省心 该专辑正在参与特惠活动,低至4折起
        [共10份]
        浏览全套
          立即下载(共1份)
          返回
          顶部
          Baidu
          map
