04，2024年广东省中山市万阅百校联盟中考三模物理试题
展开
这是一份04，2024年广东省中山市万阅百校联盟中考三模物理试题，共18页。试卷主要包含了考生必须保持答题卡的整洁等内容，欢迎下载使用。

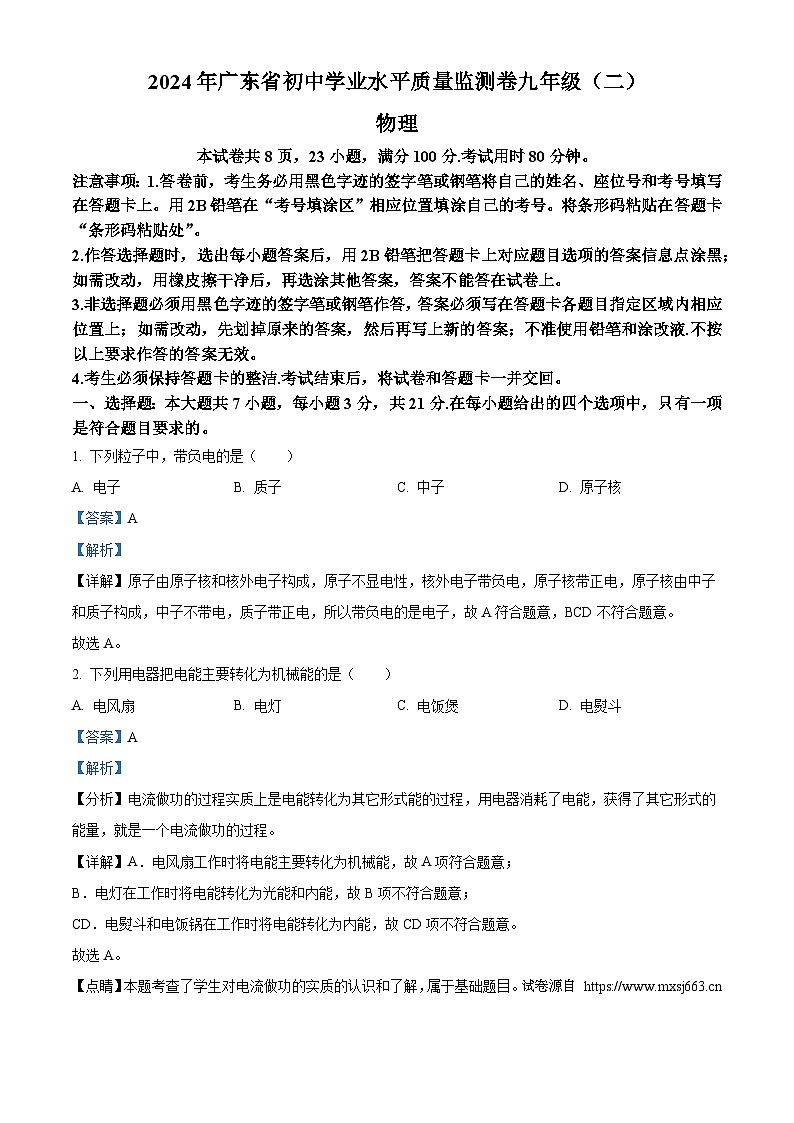

本试卷共8页，23小题，满分100分.考试用时80分钟。
注意事项：1.答卷前，考生务必用黑色字迹的签字笔或钢笔将自己的姓名、座位号和考号填写在答题卡上。用2B铅笔在“考号填涂区”相应位置填涂自己的考号。将条形码粘贴在答题卡“条形码粘贴处”。
2.作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案，答案不能答在试卷上。
3.非选择题必须用黑色字迹的签字笔或钢笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新的答案；不准使用铅笔和涂改液.不按以上要求作答的答案无效。
4.考生必须保持答题卡的整洁.考试结束后，将试卷和答题卡一并交回。
一、选择题：本大题共7小题，每小题3分，共21分.在每小题给出的四个选项中，只有一项是符合题目要求的。
1. 下列粒子中，带负电的是（ ）
A. 电子B. 质子C. 中子D. 原子核
【答案】A
【解析】
【详解】原子由原子核和核外电子构成，原子不显电性，核外电子带负电，原子核带正电，原子核由中子和质子构成，中子不带电，质子带正电，所以带负电的是电子，故A符合题意，BCD不符合题意。
故选A。
2. 下列用电器把电能主要转化为机械能的是（ ）
A. 电风扇B. 电灯C. 电饭煲D. 电熨斗
【答案】A
【解析】
【分析】电流做功的过程实质上是电能转化为其它形式能的过程，用电器消耗了电能，获得了其它形式的能量，就是一个电流做功的过程。
【详解】A．电风扇工作时将电能主要转化为机械能，故A项符合题意；
B．电灯在工作时将电能转化为光能和内能，故B项不符合题意；
CD．电熨斗和电饭锅在工作时将电能转化为内能，故CD项不符合题意。
故选A。

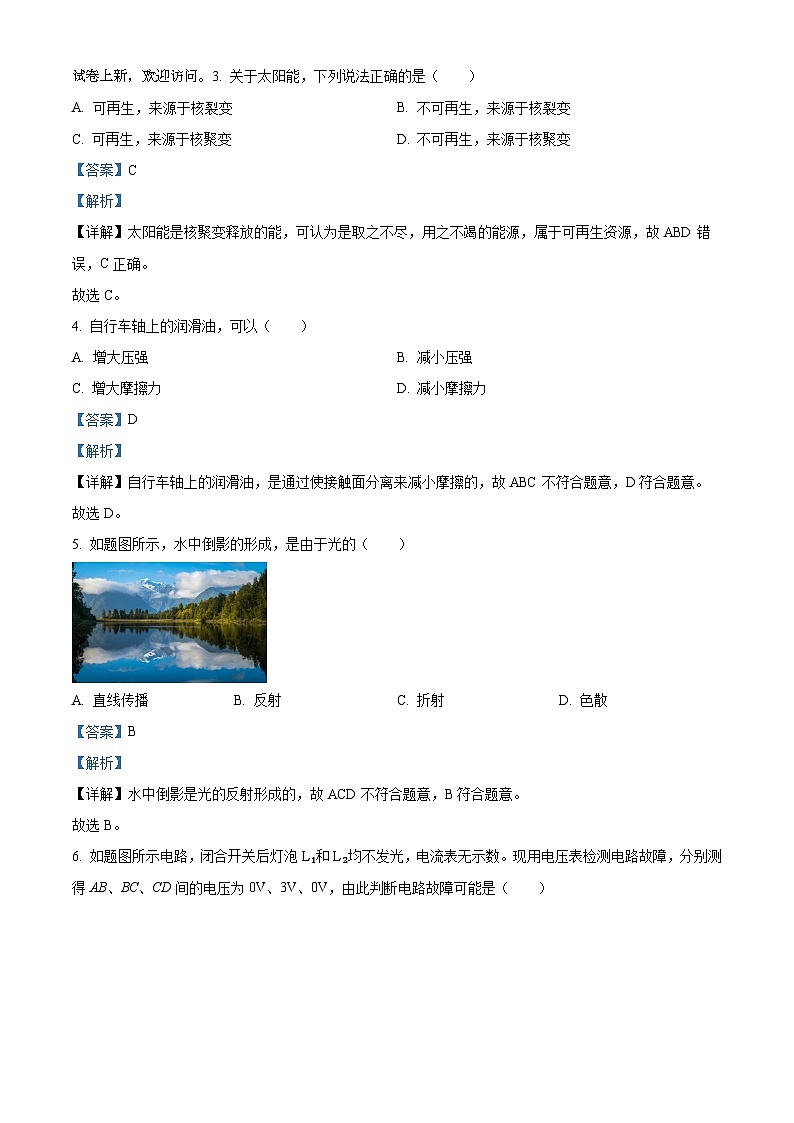

【点睛】本题考查了学生对电流做功的实质的认识和了解，属于基础题目。试卷源自 试卷上新，欢迎访问。3. 关于太阳能，下列说法正确的是（ ）
A. 可再生，来源于核裂变B. 不可再生，来源于核裂变
C. 可再生，来源于核聚变D. 不可再生，来源于核聚变
【答案】C
【解析】
【详解】太阳能是核聚变释放的能，可认为是取之不尽，用之不竭的能源，属于可再生资源，故ABD错误，C正确。
故选C。
4. 自行车轴上的润滑油，可以（ ）
A. 增大压强B. 减小压强
C. 增大摩擦力D. 减小摩擦力
【答案】D
【解析】
【详解】自行车轴上的润滑油，是通过使接触面分离来减小摩擦的，故ABC不符合题意，D符合题意。
故选D。
5. 如题图所示，水中倒影的形成，是由于光的（ ）
A. 直线传播B. 反射C. 折射D. 色散
【答案】B
【解析】
【详解】水中倒影是光的反射形成的，故ACD不符合题意，B符合题意。
故选B。

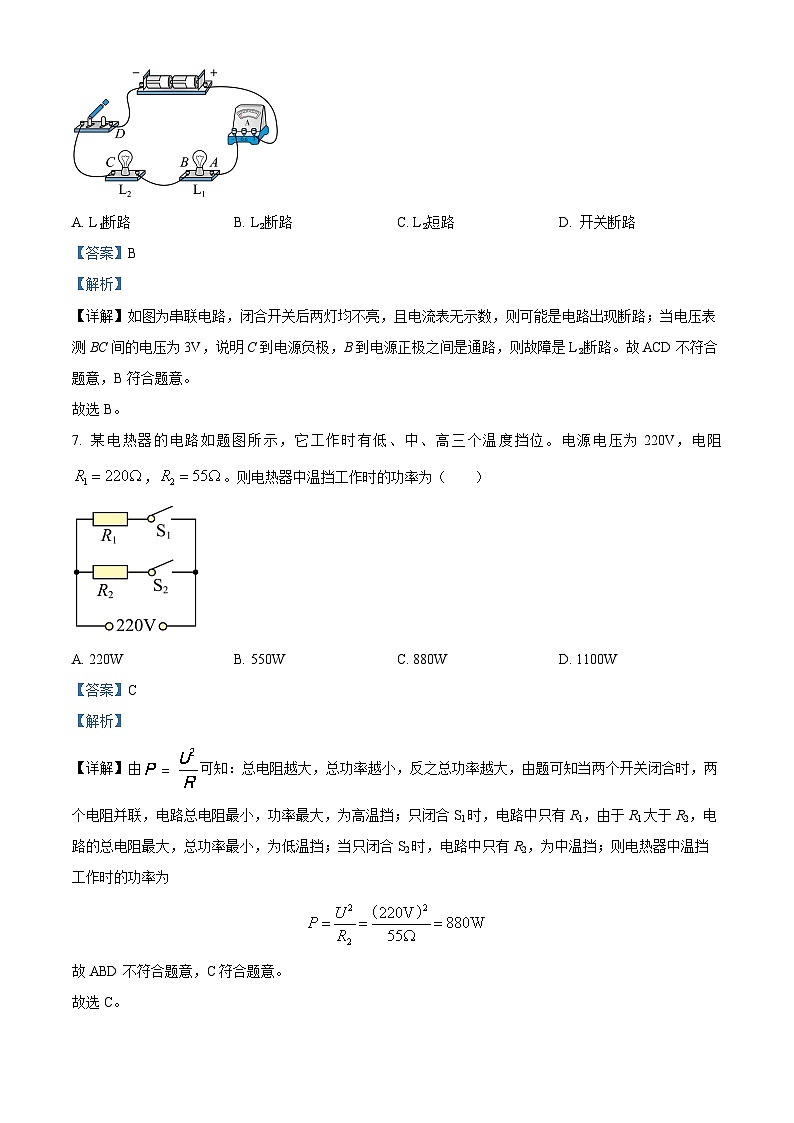

6. 如题图所示电路，闭合开关后灯泡L₁和L₂均不发光，电流表无示数。现用电压表检测电路故障，分别测得AB、BC、CD间的电压为0V、3V、0V，由此判断电路故障可能是（ ）
A. L₁断路B. L₂断路C. L₂短路D. 开关断路
【答案】B
【解析】
【详解】如图为串联电路，闭合开关后两灯均不亮，且电流表无示数，则可能是电路出现断路；当电压表测BC间的电压为3V，说明C到电源负极，B到电源正极之间是通路，则故障是L₂断路。故ACD不符合题意，B符合题意。
故选B。
7. 某电热器的电路如题图所示，它工作时有低、中、高三个温度挡位。电源电压为220V，电阻，。则电热器中温挡工作时的功率为（ ）
A. 220WB. 550WC. 880WD. 1100W
【答案】C
【解析】
【详解】由可知：总电阻越大，总功率越小，反之总功率越大，由题可知当两个开关闭合时，两个电阻并联，电路总电阻最小，功率最大，为高温挡；只闭合S1时，电路中只有R1，由于R1大于R2，电路的总电阻最大，总功率最小，为低温挡；当只闭合S2时，电路中只有R2，为中温挡；则电热器中温挡工作时的功率为
故ABD不符合题意，C符合题意。
故选C。
二、填空题：本大题共7小题，每空1分，共21分。
8. 如题图所示，玻璃板下面瓶内装有红棕色二氧化氮气体，上面瓶内为空气。抽去玻璃板一段时间后，两瓶内气体颜色逐渐变为一样了，这是气体的_________现象，此现象可以说明气体的分子间_________（选填“有”或“没有”）间隙。温度高时，两瓶内气体颜色变化更快，说明了温度越高，分子运动越_________。
【答案】 ①. 扩散 ②. 有 ③. 剧烈
【解析】
【详解】[1]把玻璃板抽掉一段时间后，上下两个两瓶内气体颜色逐渐变为一样了，这说明气体分子在不停地做无规则运动，这种现象是扩散现象。
[2]两种分子能相互进入对方，说明气体分子间有间隙
[3]物体的温度越高，扩散越快，说明分子的无规则运动越剧烈。
9. 2023年9月21日，“天宫课堂”第四课开讲，神舟十六号航天员面向全国青少年进行太空科普授课。请运用有关物理知识，如题图甲所示，中国空间站内航天员将一个球拍放在空中，松手后球拍仍能悬停在空中，以空间站为参照物，球拍是_________（选填“运动”或“静止”）的；如图乙所示，一位航天员用球拍将水球拍向另一位航天员，说明力可以改变物体的_________；水球运动的轨迹是_________（选填“直线”或“曲线”）。
【答案】 ①. 静止 ②. 运动状态 ③. 直线
【解析】
【详解】[1]球拍悬停在空中，以空间站为参照物，球拍和空间站没有位置的变化，以空间站为参照物，球拍是静止的。
[2]用球拍拍水球，水球运动，说明力可以改变物体的运动状态。
[3]空间站中球拍不受重力作用，故小球沿直线运动。
10. 2023年9月21日，“天宫课堂”第四课开讲，神舟十六号航天员面向全国青少年进行太空科普授课.请运用有关物理知识，在中国空间站授课期间，两位航天员之间的交流对话是通过_________进行传播，他们的声音信号是通过_________传播到地面（前两空均选填“声波”或“电磁波”）；同学们能够分辨两位航天员的声音不同，主要是他们声音的_________不同。
【答案】 ①. 声波 ②. 电磁波 ③. 音色
【解析】
【详解】[1]空间站内部有空气，空气可以传声，在空间站内的两位航天员之间的交流是通过声波进行的。
[2]空间站在太空真空环境中运行，与地面之间传递信息只能靠电磁波（真空不能传声）。
[3]不同发声体发出声音音色不同，我们能辨别不同航天员的声音是靠音色来区分的。
11. 家庭电路中，为了用电安全，开关应串联在_________（选填“火线”“零线”或“地线”）和用电器之间，冰箱应选用_________孔的插座；用电器工作时总功率越大，电路中干路上的电流就越_________。
【答案】 ①. 火线 ②. 三 ③. 大
【解析】
【详解】[1]在家庭电路中，控制用电器的开关应该接在火线和用电器之间，只有开关接在火线与用电器之间，当开关断开时，电路中不但没有电流通过，而且用电器与火线断开连接，防止发生触电事故。
[2]对于大功率和带有金属外壳的用电器，为了防止外壳带电造成触电事故，外壳要通过三孔插座接地。
[3]根据可知，用电器工作时总功率越大，干路中电流就越大。
12. 如图所示，闭合开关后，支架上的ab棒向右运动。则ab棒为_________（选填“铜棒”或“胶棒”）。若仅调换蹄形磁铁的N、S极后闭合开关，则ab棒会向_________运动。利用此原理可以制作_________（选填“电动机”或“发电机”）。
【答案】 ①. 铜棒 ②. 左 ③. 电动机
【解析】
【详解】[1]在磁场中ab棒应是导体，胶棒是绝缘体，故ab棒应选择铜棒。
[2]磁场对通电导线的力的作用的方向，跟电流方向和磁场方向有关，只改变其中一个方向时，受力方向会改变；所以只将蹄形磁铁的N、S极对调，磁场方向会变为相反，电流方向不变，导体棒ab的运动方向会改变，与之前相反，故现在是向左运动。
[3]磁场对通电导线有力的作用，利用此原理可制成电动机。
13. 如图所示，用焦距为10cm的凸透镜探究凸透镜成像的规律。想要在光屏上呈现清晰的像，应该将光屏向_________移动，该成像特点与_________（选填“照相机”“投影仪”或“放大镜”）相同；若不改变器材的位置，在凸透镜和蜡烛之间放置合适的_________（选填“近视”或“远视”）眼镜片，也可以在光屏上呈现清晰的像。
【答案】 ①. 左 ②. 照相机 ③. 近视
【解析】
【详解】[1][2]由图可知蜡烛到凸透镜的距离大于二倍焦距，根据凸透镜成像规律可知所成的像应该在大于一倍焦距小于二倍焦距的位置，而光屏在二倍焦距的位置，故要在光屏上看到清晰的像，像距应该变小，故光屏应该向左移动；当物距大于像距时，成倒立、缩小的实像，照相机应用的就是这一成像原理。
[3]不改变器材的位置，在凸透镜和蜡烛之间放置合适的凹透镜，利用凹透镜对光线的发散作用，使成像变远，也可以在光屏上呈现清晰的像，近视眼是用凹透镜来矫正的，所以是近视眼镜镜片。
14. 如图所示，细绳上端连着一个实心冰块，下端固定在容器底，此时水对容器底的压强为、容器对桌面的压强为。若将绳子剪断，冰块将_________（选填“上浮”“悬浮”或“下沉”），待冰块全部熔化后，水对容器底的压强_________，容器对桌面的压强_________（后两空均选填“>”“<”或“=”）。（，）
【答案】 ①. 上浮 ②. < ③. =
【解析】
【详解】[1]由于冰的密度小于水的密度，所以将绳子剪断，冰块将上浮。
[2]剪断细线，冰块静止后处于漂浮状态，所以V排比完全浸没时减小，液面下降，当冰块全部熔化后水的液面保持不变，不会上升，所以液面高度与之前相比降低，由公式可知水对杯底的压强减小。
[3]容器对水平桌面的压力都等于容器、水和冰块的总重力，冰块全部熔化后，质量不变，重力不变，所以容器对桌面的压力F不变；由于受力面积不变，由得容器对水平桌面的压强不变。
三、作图题：本题7分。
15. 如题图所示，铁丝一端固定在墙壁上，另一端连接一个小球，小球处于静止状态，请你画出小球所受重力G的示意图。
【答案】
【解析】
【详解】重力方向竖直向下，作用点画在球心位置，如图所示：
16. 如题图所示，F为凹透镜的焦点，O为光心。请将光路图补充完整。
【答案】
【解析】
【详解】平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点；射向凹透镜焦点的光线经凹透镜折射后平行于主光轴，如下图所示：
17. 小明设计了一款高铁安全锤取用报警电路该电路由电源、电铃、保护电阻R、开关S和S1组成，闭合开关S，当未取用安全锤时，相当于开关S1闭合，电铃不响；当取下安全锤时，相当于开关S1断开，电铃响，请根据以上要求，将图电路补充完整。
【答案】
【解析】
【详解】根据题意可知，闭合开关S，当安全锤未取用时，相当于开关S1闭合，电铃不响，说明电铃不响被短路了，当取下安全锤时，相当于开关S1断开，电铃响，说明开关S是总开关，R串联在电路中，保护电路，如图所示：
四、实验题:本大题共3小题，第16小题6分，第17、18小题各7分，共20分。
18. 如题图所示，量筒里水的体积为________mL；如图所示，弹簧测力计的示数为________N。
【答案】 ①. 25 ②. 1.4
【解析】
【详解】[1]由图可知量筒分度值为1 mL，故量筒中水的体积为25 mL。
[2]由图可知弹簧测力计的分度值为0.2N，故示数为1.4N。
19. 小明家8月底电能表示数如图所示，9月底电能表示数为1071.6kW·h，则这段时间他家消耗了________kW·h的电能；若让电饭煲单独工作，测得1min内电能表转盘转了60转，则电饭煲的电功率是________W。
【答案】 ①. 120 ②. 1200
【解析】
【详解】[1]电能表计数窗最后一位是小数位，则电能表的示数为951.6kW⋅h。则这段时间他家消耗的电能为
W=1071.6kW·h-951.6kW⋅h=120kW⋅h
[2]由题意可得，转3000r消耗1kW·h的电能，则转60r所消耗的电能为
则电饭煲的电功率为
20. 取一张光滑的厚纸，按照图做成一个小纸锅。在标准大气压下，往纸锅里装些水，放到火上加热（酒精灯的火焰温度约为500℃，纸的着火点约为183℃），过一会儿水就会沸腾，而纸锅不会燃烧。则水沸腾时温度________；纸锅不会燃烧的原因是________.
【答案】 ①. 不变 ②. 见解析
【解析】
【详解】[1]水沸腾时的特点是：温度不变，继续吸热。
[2]因为纸的着火点高于水的沸点，且水沸腾后，继续吸热，温度不再升高，所以在纸锅里装一些水，放在火上加热，过一会儿发现水会沸腾，而纸锅不会被烧坏。
21. 小明用题图甲所示装置探究杠杆的平衡条件，其中杠杆的刻度均匀，每个钩码所受的重力均为0.5N。
（1）实验前杠杆在如图甲所示位置静止，此时杠杆________（选填“是”或“不是”）平衡状态，应该向________调节平衡螺母直至杠杆在水平位置平衡；
（2）如图乙所示，在杠杆两侧挂上钩码，记钩码对杠杆右侧的拉力为动力F1，左侧的拉力为阻力F2；测出杠杆平衡时的动力臂l1和阻力臂l2；多次换用不同数量的钩码，并改变钩码在杠杆上的位置，使杠杆在水平位置平衡，得到实验数据如下表.
分析表中的数据，表格①处应该填写________；通过1、2、3次实验可初步得出杠杆的平衡条件是________（用F1、F2、l1、l2表示）；按此结论，第4次实验的②处应该填写________；
（3）本实验进行多次探究的目的是________；
（4）如图丙所示，力F始终与杠杆垂直，将杠杆缓慢地由位置A拉至位置B的过程中，力F的大小将________（选填“变大”“变小”或“不变”）。
【答案】 ①. 是 ②. 右 ③. 阻力 ④. ⑤. 1.0 ⑥. 寻找普遍规律，避免偶然性 ⑦. 变小
【解析】
【详解】（1）[1][2]杠杆在图甲的位置静止，此时杠杆处于平衡状态；杠杆左边低，故应向右移动平衡螺母使杠杆在水平位置平衡。
（2）[3]根据表格中数据，可知缺少阻力，故表格①处应该填写阻力。
[4]由表中数据可知：
第一组数据
1.0N×0.20m=2.0N×0.10m
第二组数据
2.0N×0.15m=2.0N×0.15m
第三组数据
2.0N×0.15m=1.5N×0.20m
通过分析表格中1、2、3次实验数据，可得杠杆平衡条件为。
[5]根据杠杆平衡条件有
解得。
（3）[6]多次改变力和力臂的大小，得到了多组实验数据，得出杠杆的平衡条件，所以本实验进行多次探究的目的是寻找普遍规律，避免偶然性。
（4）[7]由图丙可知在旋转过程中阻力臂减小，阻力不变，阻力与阻力臂乘积减小，动力臂不变，要使动力与动力臂乘积减小，故只能是动力减小，即F减小。
22. 小明利用以下器材探究“电流与电阻的关系”：电源（电压为6V）、电流表、电压表、定值电阻（5Ω、10Ω、20Ω各一个）、开关、滑动变阻器和导线若干。
（1）请用笔画线代替导线将题图甲所示电路连接完整_________（要求：滑片向左移动时电压表的示数变大）；
（2）连接电路时，开关应________（选填“断开”或“闭合”）；
（3）小明将R=5Ω的电阻接入电路进行实验，将滑动变阻器从最大阻值调节到接入电路的阻值为R1时，电流表示数如图乙所示，为________A，记录相关数据.接着断开开关，把R换为10Ω的电阻接入电路后重新进行上述操作步骤，眼睛观察________表，直到此表的示数为________时，停止调节滑动变阻器，再次记录相关数据；若此时滑动变阻器接入电路的阻值为R2，则R1________（选填“>”“<”或“=”）R2；
（4）为完成以上实验探究，滑动变阻器的最大阻值应不小于________Ω。
【答案】 ①. ②. 断开 ③. 0.4 ④. 电压 ⑤. 2V ⑥. < ⑦. 40
【解析】
【详解】（1）[1]由题意可知，滑片向左移动时电压表的示数变大，即定值电阻两端电压变大，可知通过定值电阻的电流变大，因此电路的总电阻应变小，所以滑动变阻器的阻值变小，因此应将滑动变阻器左下接线柱接入电路，如图所示：
（2）[2]为了保护电路，连接电路时应断开开关。
（3）[3]由图可知，电流表选用0~0.6A量程，分度值为0.02A，因此读数为0.4A。
[4][5]根据控制变量法的思想，探究电流与电阻关系时，应控制电压一定，因此将R换为10Ω的电阻接入电路后，眼睛应观察电压表，直到此表的示数与之前一致，即
U=IR=0.4A×5Ω=2V
[6]根据串联分压可知，当定值电阻换用阻值更大的阻值后，定值电阻两端的电压将变大，为了使电压与之前一致，应减小定值电阻两端电压，所以应增大滑动变阻器两端电压，因此应使滑动变阻器阻值变大，因此可知R1（4）[7]根据串联分压可知
当定值电阻接入阻值最大时即20Ω，滑动变阻器的阻值为
解得R滑=40Ω。因此为完成以上实验探究，滑动变阻器的最大阻值应不小于40Ω。
五、计算题：本大题共2小题，第19小题6分，第20小题7分，共13分.
23. 如图所示，小明利用斜面将质量为20kg的物体匀速提高2m，物体在斜面上运动的距离为5m，所用时间为10s。求：（g取10N/kg）
（1）物体受到的重力；
（2）物体在斜面上运动的速度；
（3）小明对物体做的有用功。
【答案】（1）；（2）；（3）
【解析】
【详解】解：（1）根据可知，物体的重力为
（2）根据可知，物体在斜面上运动的速度为
（3）物体上升的高度为2m，小明对物体做的有用功为
答：（1）物体受到的重力为；
（2）物体在斜面上运动的速度为；
（3）小明对物体做的有用功为。
24. 如图所示的电路中，电源电压U=6V保持不变，，滑动变阻器的最大阻值为10Ω。闭合开关S，滑片P从b端移动到a端的过程中。求：
（1）电流表的最小读数；
（2）滑片P移至ab的中点时，电压表的读数；
（3）滑片P在b点时，10s内电路中消耗的电能。
【答案】（1）；（2）；（3）
【解析】
【详解】解：（1）当滑片移至端时，电流表读数最小，两个电阻串联，电路总电阻为
电路中电流即电流表示数为
（2）滑片移至的中点时，，总电阻为
电路中电流为
两端电压即电压表示数为
（3）滑片P在b点时，10s内电路中消耗的电能为
答：（1）电流表的最小读数为；
（2）电压表的读数为；
（3）内电路中消耗的电能为。
六、综合能力题：本大题共3小题，每小题6分，共18分.
25. 图甲为实验室用温度计，温度计上的符号℃表示的是摄氏温度。温度也可以用华氏度表示，其符号为℉。华氏温度规定：在一个标准大气压下水的凝固点为32华氏度，沸点为212华氏度，分别用32℉、212℉表示，将这两个标准点之间分为180等份，每等份代表1℉。
（1）如图甲所示的温度计是根据液体________的性质制成，图乙读温度计示数的三种方式中正确的是________（选填“①”“②”或“③”）；
（2）如图丙所示的测温枪不用接触人体就能测出温度，主要是因为它能通过光学方法测定人体辐射。当人体温度升高时，这种辐射会增强，这种辐射是________（填字母代号）；
A.紫外线 B.红外线 C.可见光 D.X光
（3）图丁为小明用玻璃瓶、细玻璃管及橡皮塞等自制的简易温度计。若要提高该温度计测温的精确程度，请你写出一种改进方法：________。
（4）若教室内的温度为26℃，则用华氏温度表示为________℉。
【答案】 ①. 热胀冷缩 ②. ② ③. B ④. 用更细的玻璃管 ⑤. 78.8
【解析】
【详解】（1）[1]甲图是实验室常用的普通液体温度计，是根据液体热胀冷缩的规律制成的。
[2]读数时视线要平视刻度，故图乙中的②是正确的。
（2）[3]红外线具有热效应，所以当人体温度升高时，这种辐射会增强，故ACD不符合题意，B符合题意。
故选B。
（3）[4]可以采用更细的玻璃管，当瓶内体积发生变化时，细玻璃管中液柱变化更明显，精确度更高。
（4）[5]根据题意可知华氏温度每一小格表示
反过来，摄氏温度一小格表示，当教室内的温度为26℃，则其对应的华氏温度
由于0℃对应32℉，所以26℃对应华氏温度为
26. 小明测量某果汁的密度，他利用天平（配砝码）和注射器（容积50mL）进行了如下操作.
（1）如题图甲所示，小明用注射器抽取10mL果汁，果汁进入注射器筒内，是利用了________的作用。将注射器放到天平上，测得注射器和果汁的总质量为26g；
（2）用注射器继续抽取果汁至20mL处，再将注射器放到天平上，所用砝码及游码如图乙所示，则所测得的注射器和果汁的总质量为________g，计算出果汁的密度为________kg/m³，注射器的质量为________g；
（3）小明在整理器材时发现右盘中20g的砝码（两次测量均有使用）因锈蚀而增重了一些，则所测出的密度值________；所计算出注射器的质量________。（均选填“偏大”“偏小”或“无影响”）
【答案】 ①. 大气压 ②. 35.8 ③. ④. 16.2 ⑤. 无影响 ⑥. 偏小
【解析】
【详解】（1）[1]注射器吸果汁时，向外拉动活塞，筒内压强减小，利用了大气压的作用将果汁压入注入器。
（2）[2]由图乙可知注射器和果汁的总质量为
[3]果汁的密度为
[4]注射器内果汁的质量为
注射器的质量为
（3）[5]测果汁质量是用两次质量的差值，故砝码生锈不影响测出果汁质量的准确性，所以对测出果汁密度无影响。
[6]砝码生锈导致实际质量大于所标的质量，会使得所测总质量偏小，所以所测注射器质量偏小。
27. 阅读下面的短文，回答问题。
电动自动玻璃门
小明进入商场时，发现商场大门采用的是电动自动玻璃门。当小明靠近玻璃门时，玻璃门A、B自动滑向两侧开门，如图甲箭头方向所示；无人通行时，玻璃门自动关闭。
电动自动玻璃门装置中的电路如图乙所示。控制电路主要元件：电磁铁（不计电磁铁线圈的电阻）、电源（电压恒定为U₁）、红外线传感器R、定值电阻R1=120Ω工作电路主要元件：静触点a、动触点b、电源（电压恒定为）电动机。当电磁铁线圈中的电流为50mA时，衔铁刚好被吸下，动触点b与静触点α接触，电动机开始工作，玻璃门被打开。红外线传感器R的电阻随人体到大门的距离L的变化关系如图丙所示。
（1）小明走近玻璃门的过程中，在玻璃门上所成像的大小________（选填“变大”“变小”或“不变”）；当小明走到距离玻璃门L=2m时，刚好触发电动机工作，带动左右两扇玻璃门滑向两侧而开门，若玻璃门滑动过程中小明不动，则他的像的位置________（选填“不变”或“改变”）；通过计算，控制电路的电源电压U₁为________V。
（2）闭合开关S时，电磁铁上端是________极。
（3）若将一个电压表并联在R两端，则电压表示数UR随L的变化关系式为________。
【答案】 ①. 不变 ②. 不变 ③. 12 ④. N ⑤.
【解析】
【详解】（1）[1]平面镜所成的是正立、等大的虚像，当小明走近玻璃门的过程中，小明的大小不变，则他所成的像的大小不变。
[2]平面镜所成的像与物体关于镜面对称，玻璃门滑向两侧过程中，小明相对玻璃门所在的对称面的位置不变，则其所成的像位置不变。
[3]由丙知当L为2m时，R=120Ω，此时电路中的总电阻为
控制电路的电源电压U₁为
（2）[4]通电后电流从电磁铁下端流入，上端流出，根据安培定则可判断电磁铁的上端为N极。
（3）[5]由图丙可知，R与L的数学关系为
①
根据串联电路的分压规律有
将U1=12V，R1=120Ω，代入化简得
②
将①式代入②式得
当L>4m时，R不再改变，始终为200Ω，则
实验次数
动力F1/N
动力臂l1/m
①
阻力臂l2/m
1
1.0
0.20
20
0.10
2
2.0
0.15
2.0
015
3
2.0
0.15
1.5
0.20
4
1.5
0.10
②
0.15
