2023年广东省中山市纪中集团中考物理三模试卷
1. 下列说法符合实际情况的是（　　）
A. 人的正常体温约为39℃
B. 成年人步行的速度约为1.1m/s
C. 教室里的灯管正常工作时电流约为2A
D. 一个中学生的体积约为5m3
【答案】B
【解析】
【详解】A．人的正常体温约为37℃，且变化不大，故A不符合题意；
B．成年人的步行速度约为

故B符合题意；
C．教室里的灯管正常工作时电流约为0.2A，故C不符合题意；
D．一名中学生的质量约为50kg，人的密度与水的密度接近，故中学生的体积约为

故D不符合题意。
故选B。
2. 关于声现象，下列说法正确的是（　　）

A. 甲是摩托车的消声器，其作用是在接收处减弱噪声
B. 乙是手按在小提琴上一根弦的不同位置，其目的是为了改变响度
C. 图丙中禁止鸣笛是在传播过程中减弱噪声
D. 图丁中B超诊断仪是利用超声波工作的
【答案】D
【解析】
【详解】A．摩托车的消声器，其作用是在声源处减弱噪声，故A错误；
B．小提琴是琴弦振动发出声音的，当在小提琴上不同位置按弦，琴弦振动的快慢会不一样，所以声音的音调就会发生变化，故B错误；
C．禁止鸣笛是在声源处减弱噪声，故C错误；
D．超声波的穿透能力强，B超是利用超声波工作的，故D正确。
故选D。

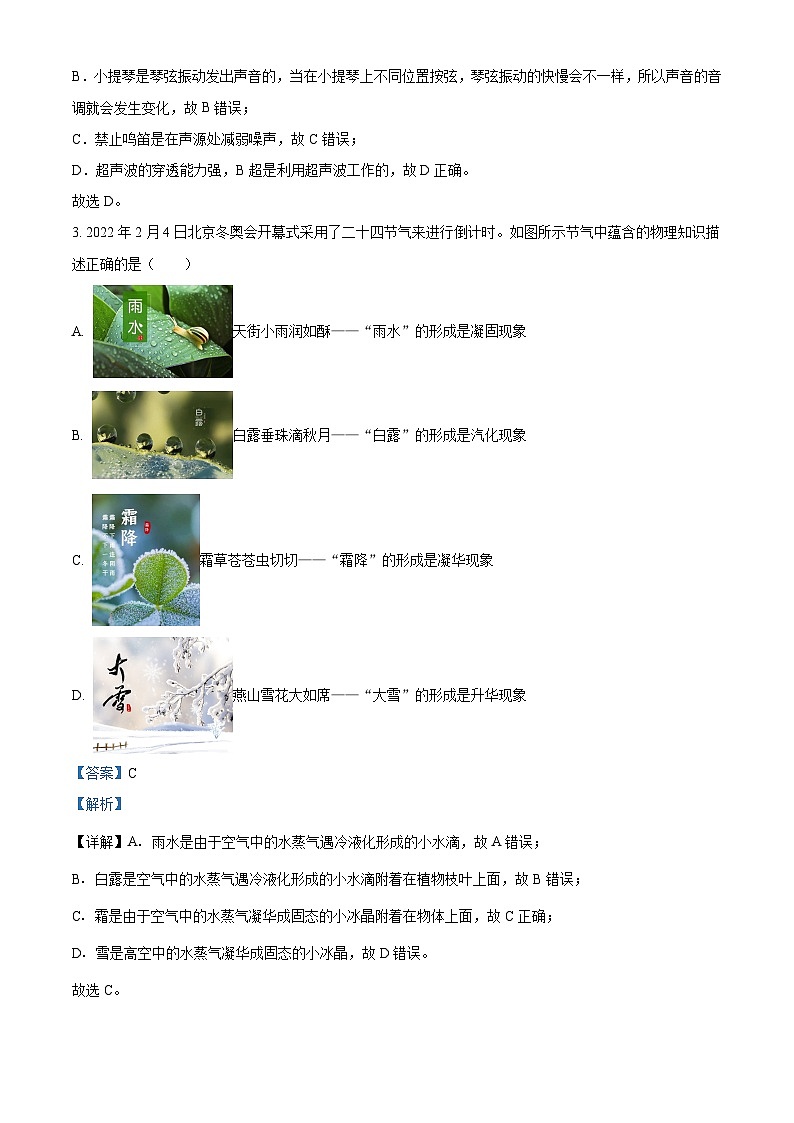

3. 2022年2月4日北京冬奥会开幕式采用了二十四节气来进行倒计时。如图所示节气中蕴含的物理知识描述正确的是（　　）
A. 天街小雨润如酥——“雨水”的形成是凝固现象
B. 白露垂珠滴秋月——“白露”的形成是汽化现象
C. 霜草苍苍虫切切——“霜降”的形成是凝华现象
D. 燕山雪花大如席——“大雪”的形成是升华现象
【答案】C
【解析】
【详解】A．雨水是由于空气中的水蒸气遇冷液化形成的小水滴，故A错误；
B．白露是空气中的水蒸气遇冷液化形成的小水滴附着在植物枝叶上面，故B错误；
C．霜是由于空气中的水蒸气凝华成固态的小冰晶附着在物体上面，故C正确；
D．雪是高空中的水蒸气凝华成固态的小冰晶，故D错误。
故选C。

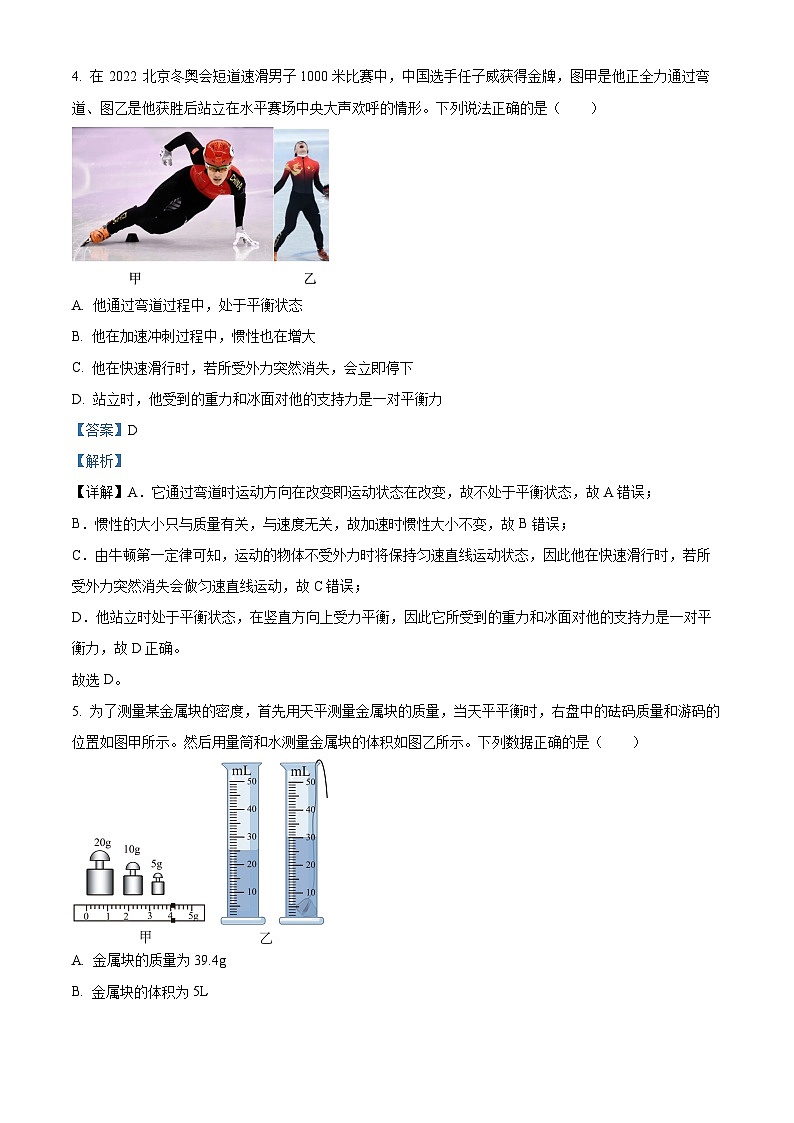

4. 在 2022 北京冬奥会短道速滑男子1000米比赛中，中国选手任子威获得金牌，图甲是他正全力通过弯道、图乙是他获胜后站立在水平赛场中央大声欢呼的情形。下列说法正确的是（　　）

A. 他通过弯道过程中，处于平衡状态
B. 他在加速冲刺过程中，惯性也在增大
C. 他在快速滑行时，若所受外力突然消失，会立即停下
D. 站立时，他受到的重力和冰面对他的支持力是一对平衡力
【答案】D
【解析】
【详解】A．它通过弯道时运动方向在改变即运动状态在改变，故不处于平衡状态，故A错误；
B．惯性的大小只与质量有关，与速度无关，故加速时惯性大小不变，故B错误；
C．由牛顿第一定律可知，运动的物体不受外力时将保持匀速直线运动状态，因此他在快速滑行时，若所受外力突然消失会做匀速直线运动，故C错误；
D．他站立时处于平衡状态，在竖直方向上受力平衡，因此它所受到的重力和冰面对他的支持力是一对平衡力，故D正确。
故选D。
5. 为了测量某金属块的密度，首先用天平测量金属块的质量，当天平平衡时，右盘中的砝码质量和游码的位置如图甲所示。然后用量筒和水测量金属块的体积如图乙所示。下列数据正确的是（　　）

A. 金属块的质量为39.4g
B. 金属块的体积为5L
C. 金属块密度为7.8×103kg/cm3
D. 金属块的密度为7.8g/cm3
【答案】D
【解析】
【详解】A．由图甲知，物体的质量为
m＝20g+10g+5g+4g＝39g
故A错误；
B．由图乙左知，水的体积为25mL，由图乙右图知，水和金属块的总体积为30mL，则金属块的体积为
V＝30mL﹣25mL＝5mL＝5cm3
故B错误；
CD．金属块的密度为

故C错误，D正确。
故选D。
6. 额定电压均为6V的甲、乙两灯，U-I图线如图所示下列说法正确的是

A. 甲、乙两灯的电阻均随电压增大而减小
B. 甲、乙两灯的额定功率之比为4:1
C. 甲、乙两灯并联接在电压为2V的电源两端时，电阻之比为3：2
D. 甲、乙两灯串联接在电压为8V的电源两端时，实际功率之比为1:3
【答案】D
【解析】
【详解】A．由甲、乙曲线图可知，灯泡电阻随电压的增大而增大．故A错误；
B．由于甲、乙两灯的额定电压均为6V，由图象可知：I甲额=0.6A，I乙额=0.3A，则 ，故B错误；
C、甲、乙两灯并联在2V的电源两端时，由图象可知：I甲=0.3A，I乙=0.2A，根据 可知电阻之比是： ，故C错误；
D．把甲、乙两灯串联接在8V的电源上时，通过它们的电流相等，且电源的电压等于两灯泡两端的电压之和，由图象知道，当电路中的电流为0.3A，甲灯的实际电压为2V，乙灯的实际电压为6V时满足电源电压为8V，所以实际功率之比：P甲：P乙=U甲I：U乙I=2V：6V=1：3，故D正确．
7. 如图是物理课本上的一些插图，对如图的下列说法中错误的是（　　）

A. 如图甲中将两块铅柱压紧后能结合在一起，说明分子间有引力
B. 如图乙轴承的钢珠是为了减小内外圈之间的摩擦
C. 如丙图，用吸盘吸起光滑的瓷砖，利用了大气压的作用
D. 如丁图，地漏利用存水杯里的水来进行防臭，是利用液体压强的原理
【答案】D
【解析】
【详解】A．图中两个压紧的铅块能吊起钩码，是由于分子间存在引力，故A正确，不符合题意；
B．滑动摩擦力比滚动摩擦力大，轴承的钢珠与内外圈之间及车轮与轮轴之间的摩擦力小，可以减少机器的损耗，故B正确，不符合题意；
C．吸盘吸起光滑的瓷砖，需要先用力挤压吸盘，把盘内的空气挤出，盘内的气压小于外界大气压，吸盘在外界大气压力作用下被压在光滑的瓷砖上，属于大气压的应用，故C正确，不符合题意；
D．地漏是一个连通器，地漏利用存水杯里的水来进行防臭，是利用连通器原理，故D错误，符合题意。
故选D。
8. 梳过头发的塑料梳子，由于摩擦会带电，摩擦起电的本质是 __________（选填“电荷的转移”或“创造了电荷”）。与毛皮摩擦过的橡胶棒带 _____电，是因为橡胶棒在摩擦过程中 _______电子。
【答案】 ①. 电荷的转移 ②. 负 ③. 得到
【解析】
【详解】[1]摩擦起电实质是电荷的转移，一种物质失去多少电子，另一种物质就得到多少电子；
[2][3]与毛皮摩擦过的橡胶棒因得到电子而带负电,毛皮因失去电子而带正电。
9. “神舟十号”飞船在太空中飞行时，主要利用太阳电池供电，电能属于 _______能源（选填“一次”或“二次”）。手机是利用 ________传输信号实现通讯的，相同时间内，5G通讯传输的信息量约为4G的10倍。在相同介质中，5G信号的传播速度 _______（选填“大于”、“等于”或“小于”）4G信号的传播速度。
【答案】 ①. 二次 ②. 电磁波 ③. 等于
【解析】
【详解】[1]电能无法从自然界直接获取，是通过消耗一次能源得到的，属于二次能源。
[2]电磁波可以传递信息且传播速度约等于光速。手机通讯是利用电磁波传输信号来实现通讯的。
[3] 5G信号和4G信号都是利用的电磁波，在相同的介质中，传播速度相同，则5G信号的传播速度等于4G信号的传播速度。
10. 晚上，小明在客厅的窗户玻璃上看到了客厅里灯的像，这是光的 _____（选填“直线传播”“反射”或“折射”）现象。如图所示，水平向左缓慢推动玻璃窗，则小明通过玻璃窗看到的像 _____（选填“向左运动”、“向右运动”或”静止不动”），像的大小 _____（选填“变大”、“交小”或“不变”）。

【答案】 ①. 反射 ②. 静止不动 ③. 不变
【解析】
【详解】[1]平面镜成像原理是光的反射，因此小明在客厅的窗户玻璃上看到了客厅里灯的像，这是光的反射现象。
[2]由于灯在平面镜中成像时，像与灯关于平面镜对称，水平向左缓缓推动玻璃窗，看到的像是静止不动的。
[3]根据平面镜成像特点：物与像大小相等，所以像的大小不变。
11. 如图所示为一单缸四冲程汽油机某冲程剖面图，该图表示为______ 冲程，在这个过程中，气缸内气体内能的改变是通过______ 方式改变的。汽车使用的汽油的热值是4.6×107J/kg，完全燃烧50kg汽油放出的热量是______ J。

【答案】 ①. 压缩 ②. 做功 ③. 2.3×109
【解析】
【详解】[1][2]由图可知，内燃机两气门都关闭，活塞向上运动，故可以判断这个冲程是压缩冲程，此冲程是通过压缩气体做功将机械能转化为内能，使得缸内气体的内能变大，这是通过做功的方式改变气体的内能的。
[3]50kg汽油完全燃烧放出的热量

12. 如图电路，闭合开关，能看到蹄形磁铁中的金属棒ab运动起来，说明有电能转化为______ 能，若只改变电路中电流的方向，ab的运动方向将______ （选填“改变”或“不改变”）。该装置揭示的原理可应用于______ （选填“电动机”或“发电机”）。

【答案】 ①. 机械 ②. 改变 ③. 电动机
【解析】
【详解】[1][2][3]通电导体在磁场中受力运动时，将电能转化为机械能，应用于电动机；通电导体在磁场中的受力方向与磁场方向和电流方向有关，保持磁场方向不变，只改变导体中电流方向，则导体的受力方向即运动方向也会改变。


13. 如图是焦耳定律的实验装置，实验中用U形管内液面的______ 反映导体产生热量的多少。通电后，通过R1的电流为0.2A，100s内R2产生的热量为______ J。若将R3拆下，R1换成10Ω的电阻，此装置还能探究电流产生的热量与______ 的关系。

【答案】 ①. 高度差 ②. 5 ③. 电阻
【解析】
【详解】[1]实验中用U形管内液面的高度差反映导体产生热量的多少，U形管内液面的高度差越大，说明导体产生的热量越多。
[2]由图可知，电阻、并联后再与串联；通过的电流为，即干路电流为，由于，所以通过、的电流相等，根据并联电路的电流特点可知，通过的电流为，则内产生的热量为

[3]若将拆下，换成的电阻，则电阻与串联，通过它们的电流相等，电阻不等，可以探究电流产生的热量与电阻大小的关系。
14. 如图为自制发球机示意图，当吹风机向水平管吹风时，乒乓球上方的气体压强变 ___________。已知球的质量为2.5g，竖直方向受大气压作用的等效面积为12.5cm2，若不计管壁摩擦，当球下方和上方气压差为 ___________Pa时，球恰能上升；若考虑管壁摩擦，则需要 ___________乒乓球上方的风速（g取10N/kg）。

【答案】 ①. 小 ②. 20 ③. 增大
【解析】
【详解】[1]当吹风机向水平管吹风时，乒乓球上方的气体流速大，压强小，小于下端管口气体压强，原本静止的乒乓球沿管上升。
[2]球的重力
G=mg=2.5×10﹣3kg×10N/kg=2.5×10﹣2N
当球下方和上方受到的压力差时，乒乓球开始上升，即

竖直方向受大气压作用的等效面积
S=12.5cm2=12.5×10﹣4m2
则球下方和上方气压差

[3]若考虑管壁摩擦，则需要增大乒乓球上方的风速，则球下方和上方气压差增大，从而使球沿竖直管上升。
15. 如图所示，画出使杠杆AOB在如图所示位置静止时所用最小力F及其力臂。

【答案】
【解析】
【详解】根据杠杆平衡条件可知，在阻力与阻力臂的乘积一定的情况下，要最省力，即动力臂最长；由图知OA比OB长，所以OA作动力臂最长，最省力，过A点垂直于OA向上作垂线段，就得到动力F，OA即为其力臂L，如下图所示

16. 将图中凹透镜的光路图补充完整。

【答案】
【解析】
【详解】平行于主光轴的光线经凹透镜折射后，折射光线的反向延长线经过凹透镜的虚焦点；过光心的光线传播方向不变，如下图所示：

17. 如图所示，铭牌标识为“220V 40W”的灯泡和“220V 5W”的LED灯，当开关闭合后，两灯泡都能正常发光，插座不受开关控制，请将电路连接完整。

【答案】
【解析】
【详解】由铭牌标识为“220V 40W”的灯泡和“220V 5W”的LED灯，可知，两灯的额定电压相等，都等于220V，当开关S闭合时，两灯都能正常工作，其实际电压等于额定电压，两灯需并联在电路中；开关要接在火线和灯之间；三孔插座的接法：左零右火中接地；如图所示

18. 请正确读出下列测量仪器的示数：纽扣的直径是______ cm；温度计的示数为______ ℃；秒表的读数为______ s。

【答案】 ①. 1.15 ②. -14 ③. 99.9
【解析】
【详解】[1]由图知：刻度尺上1cm之间有10个小格，所以一个小格代表长度是，即此刻度尺的分度值为1mm；纽扣左侧与对齐，右侧与对齐，所以纽扣的直径为

[2]由图知：该温度计的分度值是1℃，示数在零摄氏度以下，因此温度计的示数为-14℃。
[3]在秒表的中间表盘上，中间有一个小格，所以一个小格代表，指针在“1”和“2”之间，偏向“2”，所以分针指示的时间为；在秒表的大表盘上，1s之间有10个小格，所以一个小格代表，指针在处，所以秒针指示的时间为，秒表的读数为

19. 某住户家中的电能表如图所示，该电能表所在电路中允许接入用电器的最大总功率是______ W，此时电能表的读数是______ kW⋅h，在某段时间内，转盘转过1500圈，则此段时间内用了______ 度电。

【答案】 ①. 4400 ②. 165.3 ③. 0.5
【解析】
【详解】[1]220V表示电能表适用于220V的家庭电路中，：10A是指电能表的标定电流，20A是指电能表的额定最大电流，则电能表所在电路中允许接入用电器的最大总功率为

[2]电能表的读数：数字方框中最后一位是小数，单位是，由图可知，电能表的示数为。
[3]表示电路中的用电器每消耗电能，电能表的转盘转过3000圈；当电能表的转盘转过1500圈，用电器消耗的电能
度
20. 学习完物态变化后，小明在实验室同时做“探究冰熔化和水沸腾的特点”实验，如图所示。

（1）如图甲，小明把装有碎冰的试管放入装有水的烧杯中加热，而不直接用酒精灯加热，原因是___________；
（2）图乙是小明描绘的冰熔化前后温度与时间的关系图像，冰在a点时处于___________（选填“固态”“液态”或“固液共存态”）；加热相同时间，AB段和CD段中，___________段的温度上升得较快；试管中的冰完全熔化为水后，小明继续加热，得到图乙中DE段，可知水的沸点为___________ ℃，由此判断液面上方的气压___________（选填“高于”“低于”或“等于”）1个标准大气压；
（3）完成实验后，小明继续探究“水和某种液体沸腾时温度变化的特点”实验，如图丙所示，两个相同的试管中分别装有初温相同的水和未知液体，用同一酒精灯加热，则相同时间内两试管中的液体吸收的热量___________（选填“相同”或“不相同”）；图丁为试管中的未知液体和水从加热至沸腾过程中温度的变化情况，已知未知液体的质量是水的质量的2.5倍，则未知液体的比热容c=___________J/(kg·℃)。[c=4.2×103J/(kg·℃)]
【答案】 ①. 见解析 ②. 固液共存态 ③. AB ④. 98 ⑤. 低于 ⑥. 相同 ⑦. 1.68×103
【解析】
【详解】（1）[1]把装有碎冰的试管放入装有水的烧杯中加热，又称水浴法加热，可以使冰受热更均匀。
（2）[2]冰吸收热量温度升高，达到熔点，继续吸收热量，温度保持不变，处于固液共存状态，等冰全部熔化成液态之后，吸收热量，温度不断升高。BC段冰在不断吸热，温度保持不变，属于熔化过程，熔化时处于固液共存态，故冰在a点时处于固液共存态。
[3]由图乙可知，AB段的倾斜程度比CD段要大一些，表示加热相同的时间，AB段比CD段温度升高的要快些。
[4][5]试管中的冰完全熔化为水后，小明继续加热，得到图乙中DE段，由图乙可知，DE段温度保持98℃不变，可知水的沸点为98℃；一个标准大气压下水的沸点为100℃，且气压越大，水的沸点越高，由此判断液面上方的气压低于1个标准大气压。

（3）[6][7]由图可知，用同一酒精灯加热，相同时间吸收的热量相同，水与液体的温度变化量相同，试管中液体的质量为水的质量的2.5倍，则有
Q吸=c水m水Δt=c液m液Δt
则未知液体的比热容



21. 某实验兴趣小组探究“电流与电阻的关系”，使用的实验器材有：电压恒为6V的学生电源、电流表、电压表、开关各一个；5Ω、10Ω、15Ω、25Ω、30Ω的定值电阻各一个、规格为“60Ω3A”的滑动变阻器一个及导线若干。

（1）请你用笔画线代替导线，将图甲中的实物电路连接完整（要求：向右移动滑片时，电路中的电流变大，且导线不能交叉）；______
（2）正确连接电路后，将滑动变阻器的滑片移至阻值最大处，用开关进行“试触”时，发现电流表指针发生偏转有示数，电压表指针不动示数为零，产生这一现象的原因可能是______ ；
（3）改正错误后，在实验过程中，电流表的指针位置如图乙所示此时的电流值是______ A；
（4）为了保证本实验中，使用所有定值电阻均能完成实验，实验过程中应该保证电压表的示数至少为______ V，且保持不变；
（5）完成上述实验后，该小组同学又利用图丙电路，在MN间接入一个______ （填电子元件），还能够完成的实验是______ 。
【答案】 ①. ②. 定值电阻短路(或电压表短路或电压表断路) ③. 0.42 ④. 2 ⑤. 未知定值电阻 ⑥. 测未知定值电阻的阻值
【解析】
【详解】（1）[1]向右移动滑片时，电路中的电流变大，说明滑动变阻器阻值变小，故滑动变阻器选用右下接线柱与定值电阻串联在电路中，如下图所示：

（2）[2]用开关进行“试触”时，发现电流表指针发生偏转有示数，说明电路是通路；电压表指针不动示数为零，说明电压表并联的电路短路或电压表短路或电压表断路，故产生这一现象的原因可能是定值电阻短路或电压表短路或电压表断路。
（3）[3]图乙中电流表选用小量程，分度值为，示数为。
（4）[4]研究电流与电阻的关系，要控制电压表示数不变，滑动变阻器与定值电阻串联，设电压表示数为，根据串联电路电压的规律，滑动变阻器分得的电压

根据分压原理有

即
------①
因电压表示数为定值，由①式知，方程左边为一定值，故右边也为一定值，故当定值电阻取最大时，滑动变阻器连入电路中的电阻最大，由①式得

解得：，即为完成实验，电压表的示数至少为2V，且保持不变。
（5）[5][6]图中电压表可测MN间的电压，电流表可测电路中的电流，接入一个未知定值电阻，可测未知电阻两端的电压和通过它的电流，利用可求未知定值电阻的阻值。
22. 如图甲所示为我国自主研发的新一代智能汽车，已知汽车空载质量为1400kg，最大载重量为600kg，静止时每个车轮与地面的接触面积为200cm2。不考虑外界因素影响，该汽车匀速行驶时受到的阻力为车总重的0.2倍，其如图乙所示，是汽车满载并以恒定功率行驶的v-t图像（g取10N/kg）。求：
（1）汽车在10-20s内行驶的路程；
（2）满载汽车静止在水平地面时对地面的压强；
（3）发动机在0-20s所做的功；

【答案】（1）250m；（2）2.5×105 Pa；（3）1×106 J
【解析】
【详解】解：（1）由乙图可知汽车在内的速度为，汽车在内通过的路程为

（2）汽车的总重力

汽车对水平地面的压力

汽车对水平地面的压强

（3）由图乙可知，汽车匀速行驶时的速度，汽车匀速行驶时受到的阻力

因为汽车做匀速直线运动，所以，由二力平衡条件可知，汽车的牵引力

汽车匀速行驶时的功率

由图乙可知，汽车匀速行驶的时间

汽车匀速行驶时牵引力做的功

答：（1）汽车在内行驶的路程是250m；
（2）满载的汽车静止在水平地面时对地面的压强是；
（3）发动机在所做的功是。
23. 如图所示，这是有加热和保温两挡的电热器工作电路图，电源电压U＝220V。发热体由R1和R2两个电热丝（阻值均不变）构成，其保温功率为220W；开关S1、S2闭合时，通过电热丝R2的电流为5A。求：
（1）处于保温挡时通过电热器的电流；
（2）开关S1、S2闭合时，电热丝R2在5min内产生的热量；
（3）电热器处于加热挡时正常工作0.5h消耗的电能。

【答案】（1）1A；（2）3.3×105J；（3）2.376×106J
【解析】
【详解】解：（1）根据并联电路的电阻特点可知，只闭合开关S1时，电路的电阻最大，根据可知，电路消耗的电功率最小，因此电热器处于保温挡，根据P=UI可得，通过电热器的电流为

（2）开关S1、S2闭合时，两电阻并联，通过电热丝R2的电流为I2=5A，电热丝R2在5min内产生的热量为

（3）根据并联电路的电阻特点可知，开关S1、S2闭合时，电路的电阻最小，根据可知，电路消耗的电功率最大，因此电热器处于加热挡，此时通过电热丝R2的电流为I2=5A，电热丝R1的电流为I1=1A，电路的总电流为

电热器处于高温挡时电热器的电功率为

电热器处于加热挡正常工作t1=0.5h消耗的电能为

答：（1）处于保温挡时通过电热器的电流为1A；
（2）开关S1、S2闭合时，电热丝R2在5min内产生的热量为3.3×105J；
（3）电热器处于加热挡时正常工作0.5h消耗的电能为2.376×106J。
24. 2021年12月9日，“天宫课堂”第一课开讲，如图甲所示，中国航天员翟志刚、王亚平、叶光富担任“太空教师”，在中国空间站进行太空授课，带领同学们了解了很多太空中神奇的物理现象。

（1）航天员王亚平在中国空间站上，通过空间站舷窗看到地球转得很快，她是以______ 为参照物的。
（2）王亚平在太空中做出了一个水球，当我们看到如图乙所示情景时，成倒立、缩小的______ （选填“实像”或“虚像”），这个水球与______ （选填“放大镜”、“投影仪”或“照相机”）的成像原理相同。
（3）小李同学在做凸透镜成像的实验操作中发现，若保持光屏和凸透镜位置不变（如图丙），LED灯向右移动时，要重新在光屏上得到清晰的像，需换用焦距更小的凸透镜，这让他联想到：物体靠近眼睛时，为看清物体，晶状体要变______ （选填“厚”或“薄”）以______ （选填“增强”或“减弱”）它的折光能力。
【答案】 ①. 空间站 ②. 实像 ③. 照相机 ④. 厚 ⑤. 增强
【解析】
【详解】（1）[1]一般选择与观察者相对静止的参照物更好，空间站相对于航天员就是静止的，地球转的很快是以空间站为参照物。
（2）[2][3]由乙图可知，水球相当于凸透镜，通过水球看到的是倒立的缩小的实像，则其成像原理与照相机相同。
（3）[4][5]实验中，若保持光屏和凸透镜位置不变，LED灯向右移动时，物距减小，则像距变大，要重新在光屏上得到清晰的像，则需换用焦距更小的凸透镜，这说明：物体靠近眼睛时，为看清物体，晶状体要变厚，以增强它的折光能力。
25. 如图1所示，某打捞船打捞水中重物，A是重为600N的动滑轮，B是定滑轮，C是卷扬机，卷杨机拉动钢丝绳通过滑轮组AB竖直提升水中的重物，如图2所示，体积为0.3m3的重物浸没在水中，此时钢丝绳的拉力F的大小为1.0×103 N，摩擦、钢丝绳重、重物表面沾水的质量及水对重物的阻力均忽略不计，ρ水=1.0×103 kg/m3，g=10N/kg。问：
（1）重物浸没在水中时受到3个力，其中浮力大小为______ N，重力大小为______ N；
（2）当重物逐渐露出水面的过程中，重物浸入水中的体积不断减小，打捞船浸入水中的体积不断变______ ；重物全部露出水面和浸没时相比，打捞船浸入水中的体积变化了______ m3；
（3）重物全部露出水面后匀速上升了1m，钢丝绳末端移动了______ m。此过程中滑轮组的机械效率是______ 。

【答案】 ①. 3×103 ②. 5.4×103 ③. 大 ④. 0.3 ⑤. 3 ⑥. 90%
【解析】
【详解】（1）[1]图2中重物浸没在水中时受到重力、浮力和拉力的作用，则排开液体的体积

受到的浮力

[2]由于绳子的股数，摩擦、钢丝绳重、重物表面沾水的质量及水对重物的阻力均忽略不计，根据可得，动滑轮对重物的拉力

由于重物受力平衡，所以，重物的重力

（2）[3][4]打捞船和重物为一个整体，由于打捞船和重物一直处于漂浮状态，根据漂浮条件可知：打捞船和重物受到的浮力与打捞船和重物的总重力相等，由于打捞船和重物的总重力不变，所以，打捞船和重物受到的浮力不变；根据可知排开水的总体积不变，所以，当重物逐渐露出水面的过程中，重物浸入水中的体积不断减小，打捞船浸入水中的体积不断变大；由于排开水的总体积不变，所以重物全部露出水面和浸没时相比，打捞船浸入水中的体积变化量

（3）[5]重物全部露出水面后，钢丝绳末端移动的距离

[6]由于摩擦、钢丝绳重、重物表面沾水的质量及水对重物的阻力均忽略不计，则根据

可得，滑轮组的机械效率

26. 阅读下面的短文，回答问题：
如图1所示为人们所喜爱的电动自行车，它轻便、节能、环保，充电一次可以行驶几十公里。只要将图中车钥匙插入锁孔并顺时针旋转一下，车子就通电了，但不会行驶。

（1）这车钥匙实质相当于一个______ ，跨上自行车将右手把向后旋转，车子就能前进，并且向后旋转的角度越大，车速就越快，右手把实质相当于一个______ ；
（2）图2是电动车的充电插口，内有金属插脚，在使用过程中绝不能拿硬币、手等去触碰；图3是电动车的局部电路图，其中控制器是指电动车利用蓄电池工作的所有用电器。如果硬币碰到充电插口的两个金属插脚，可能会造成______ （选填“蓄电池”、“控制器”或“充电插口”）损坏；如果人体触碰蓄电池两极，人______ （选填“有”或“无”）危险；
（3）如图4，电动车从B匀速爬坡到C的过程中，动能______ ，机械能______ （选填“变大”或“变小”或“不变”）；
（4）图5为电动车充电器过热保护的模拟控制电路，电源电压恒定，R1为电阻箱，L为阻值不计的线圈。R2是热敏电阻，其电流与电压的关系如图6；
①若要适当调高保护电路工作的临界温度，可采取的办法是______ （答出一种即可）；
②保持R1阻值不变.闭合S、S1时，流过R1的电流为50mA；闭合S、断开S1时，通过R1的电流为20mA，R2的功率为0.072W，则控制电路中的电源电压为______ V。
【答案】 ①. 开关 ②. 滑动变阻器 ③. 蓄电池 ④. 有 ⑤. 不变 ⑥. 变大 ⑦. 调大的阻值 ⑧. 6
【解析】
【详解】（1）[1]电动自行车钥匙插入锁孔并顺时针旋转一下，车子就通电了，所以这车钥匙其实就是一个开关。
[2]电动自行车将右手把向后旋转，车子就能前进，并且向后旋转的角度越大，车速就越快，说明这右手把能改变电路中的电流，则这右手把就相当于一个滑动变阻器。
（2）[3]因为硬币是导体，将硬币碰到充电插口的两个金属插脚时，使蓄电池的正负极相连，因此会造成蓄电池短路，可能会造成蓄电池损坏。
[4]对人体的安全电压不高于36V，而蓄电池的供电电压为，所以充满电后如果人体触碰蓄电池两极，人有危险。
（3）[5][6]如图4，电动车从B匀速爬坡到C的过程中，质量不变，速度不变，所以动能不变；同时高度增加，所以重力势能增大；而机械能等于动能与势能之和，所以机械能变大。
（4）①[7]若要适当调高保护电路工作的临界温度，则减弱电磁铁的磁性，由于电磁铁的磁性与通过线圈的电流和匝数有关，所以应调大的阻值或会减小电磁铁线圈的匝数。
②[8]闭合S、S1时，电路中只有连入，根据可得，电源电压
--------------①
闭合S、断开S1时，与串联连入，由于的功率为，由图象可知

时，两端的电压，根据和电阻的串联特点得：电源电压
-------------②
解①②可得：，。
