2022年广东省中山市中考物理三模试题（含解析）

这是一份2022年广东省中山市中考物理三模试题（含解析），共24页。试卷主要包含了单选题，填空题，作图题，实验题，计算题，综合题等内容，欢迎下载使用。

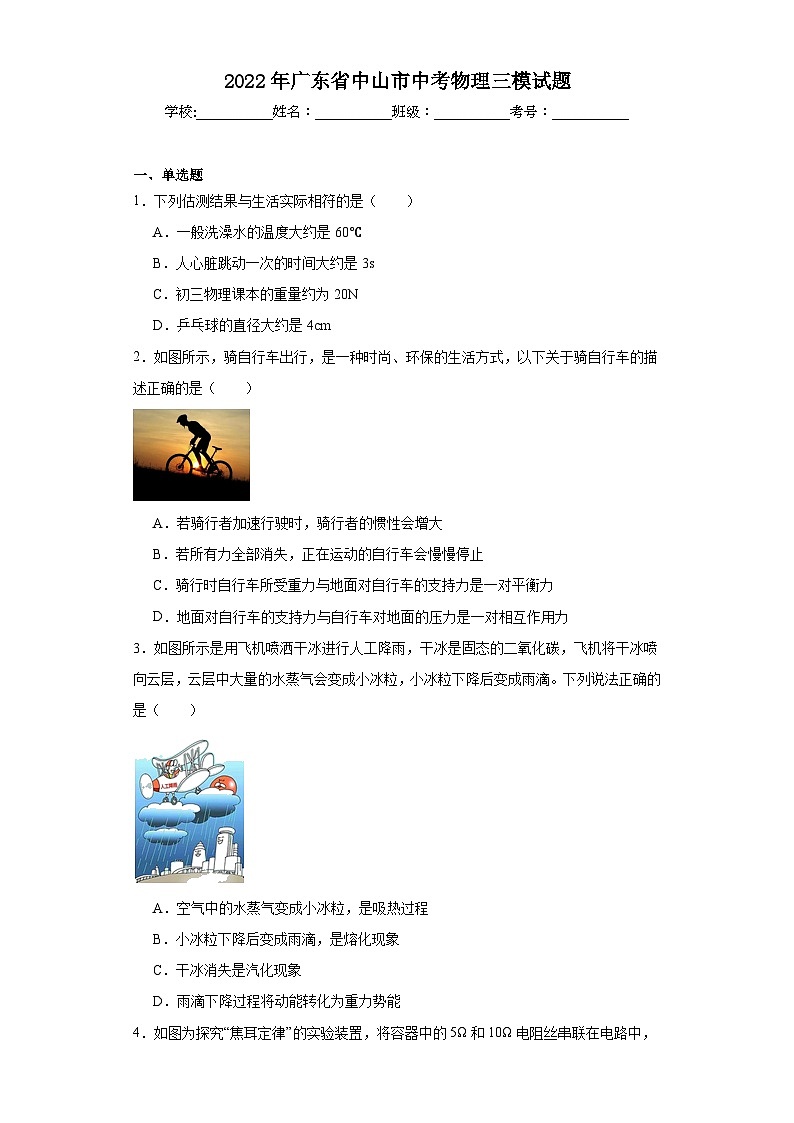

2022年广东省中山市中考物理三模试题
学校:___________姓名：___________班级：___________考号：___________

一、单选题
1．下列估测结果与生活实际相符的是（　　）
A．一般洗澡水的温度大约是60℃
B．人心脏跳动一次的时间大约是3s
C．初三物理课本的重量约为20N
D．乒乓球的直径大约是4cm
2．如图所示，骑自行车出行，是一种时尚、环保的生活方式，以下关于骑自行车的描述正确的是（　　）

A．若骑行者加速行驶时，骑行者的惯性会增大
B．若所有力全部消失，正在运动的自行车会慢慢停止
C．骑行时自行车所受重力与地面对自行车的支持力是一对平衡力
D．地面对自行车的支持力与自行车对地面的压力是一对相互作用力
3．如图所示是用飞机喷洒干冰进行人工降雨，干冰是固态的二氧化碳，飞机将干冰喷向云层，云层中大量的水蒸气会变成小冰粒，小冰粒下降后变成雨滴。下列说法正确的是（　　）

A．空气中的水蒸气变成小冰粒，是吸热过程
B．小冰粒下降后变成雨滴，是熔化现象
C．干冰消失是汽化现象
D．雨滴下降过程将动能转化为重力势能
4．如图为探究“焦耳定律”的实验装置，将容器中的5Ω和10Ω电阻丝串联在电路中，两个透明容器中密封着等量的空气，初始时甲、乙U形管中液面高度相同。下列说法正确的是（　　）

A．该实验装置用于探究“通电导体产生的电热与电流的关系”
B．闭合开关后，通过5Ω电阻丝的电流大于10Ω的电流
C．闭合开关后，比较U形管中液面高度差，甲的比乙小
D．闭合开关后，要使液面上升更快，应将滑动变阻器滑片P向左移动
5．如图是一款带滚轮的书包，其内部没有装电池，但拖动书包使轮子滚动时，嵌在轮子里的灯会发光。下图各实验装置中，能反映此现象原理的是（　　）

A． B．
C． D．

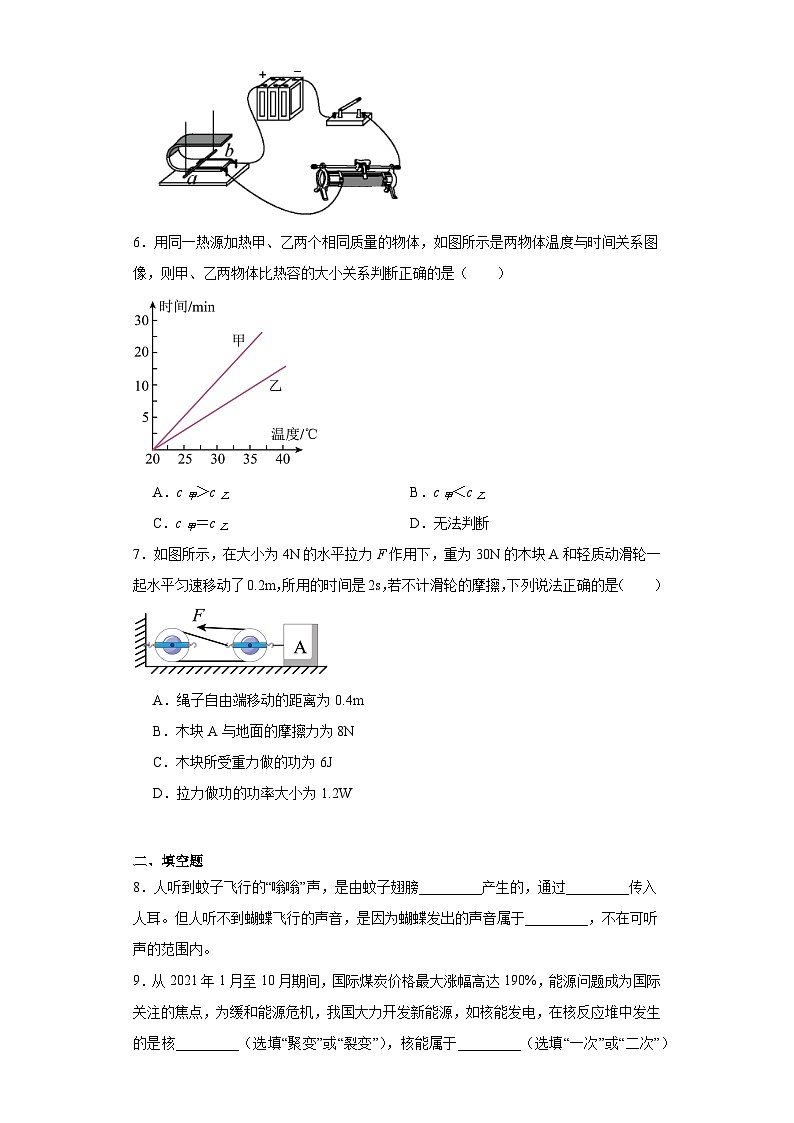

6．用同一热源加热甲、乙两个相同质量的物体，如图所示是两物体温度与时间关系图像，则甲、乙两物体比热容的大小关系判断正确的是（　　）

A．c甲＞c乙 B．c甲＜c乙
C．c甲＝c乙 D．无法判断
7．如图所示，在大小为4N的水平拉力F作用下，重为30N的木块A和轻质动滑轮一起水平匀速移动了0.2m，所用的时间是2s，若不计滑轮的摩擦，下列说法正确的是（　　）

A．绳子自由端移动的距离为0.4m
B．木块A与地面的摩擦力为8N
C．木块所受重力做的功为6J
D．拉力做功的功率大小为1.2W

二、填空题
8．人听到蚊子飞行的“嗡嗡”声，是由蚊子翅膀_________产生的，通过_________传入人耳。但人听不到蝴蝶飞行的声音，是因为蝴蝶发出的声音属于_________，不在可听声的范围内。
9．从2021年1月至10月期间，国际煤炭价格最大涨幅高达190%，能源问题成为国际关注的焦点，为缓和能源危机，我国大力开发新能源，如核能发电，在核反应堆中发生的是核_________（选填“聚变”或“裂变”），核能属于_________（选填“一次”或“二次”）能源，核能来源于原子内部的原子核，原子核是由_________和中子组成的。
10．如图所示是物体G在大小为3N的压力F作用下保持静止，物体重力为10N，与墙面的接触面积为10cm2，则物体受到墙面的摩擦力为_________N，方向_________，墙面对物体的压强为_________Pa。

11．如图所示是喷雾降尘车在马路上工作的情景，正在作业的喷雾车在水平路面上匀速直线行驶，它的动能_______（选填“增大”、“减小”或“不变”）；以喷雾车为参照物，该车辆的驾驶员是_______（选填“运动”或“静止”）的；水雾在空中的运动________（选填“属于”或“不属于”）分子热运动。

12．小明利用温度计和计时器等实验器材，探究盐水凝固时温度随时间的变化规律，根据实验数据绘制了如图所示的温度与时间关系图像，盐水在第15分钟处于_________（选填“固态”、“液态”或“固液共存”），在凝固过程中，物质的温度_________，内能_________。

13．如图所示，要使R1与R2组成并联电路，应闭合开关______，若此时电流表A1和A2的示数之比为1∶4，则R1与R2的电流之比为______，R1与R2的电压之比为______。

14．如图甲所示的电路中，R0为定值电阻，滑动变阻器R最大阻值为5Ω，闭合开关后，调节滑动变阻器R的阻值，根据记录的数据，作出U﹣I关系图像如图乙所示，由图像可知电源电压为_________V，定值电阻R0的阻值为_________Ω，滑动变阻器的最大功率为_________W。


三、作图题
15．如图所示，小明将放在桌面上的水杯倾斜一定角度（水未溢出），B点为物体的重心，请画出水杯在图示位置静止时，作用在A点的最小力F及水杯受到的重力。

16．如图所示，平面镜与水平方向成45°角，OA是光线经过平面镜反射后的反射光线，请画出OA对应的入射光线，并将光线OA穿过半圆形玻璃砖后的光路补充完整。

17．请用笔画线，将图中的台灯、开关和插座按照安全用电的原则接入家庭电路中，要求：S1（旋转开关）单独控制台灯，S2单独控制插座。


四、填空题
18．（1）如图1所示物块的长度为_________cm，如图2所示的体温计示数为_________℃；
（2）小明观察记录了家里本月末的读数如图3所示，又在电费单上查到上月末电能表计数为83.4kW•h，小明家这个月消耗的电能为_________kW•h，该电能表最大允许通过的电流为_________A；
（3）如图是小明利用天平和量筒测量小石块密度实验，实验前调节天平平衡，将游码归零时指针所指的位置如图4所示，此时应将平衡螺母向_________调节；测量小石块的质量如图5所示，小石块的质量为_________g，通过排水法测量小石块的体积为20cm3，则小石块的密度为_________kg/m3。


五、实验题
19．小明在“测量小灯泡的额定功率”实验中，选用了额定电压为2.5V的小灯泡进行实验。

（1）如图甲是小明测量小灯泡额定功率的实物电路，请用笔画线代替导线将电路连接完整_________；
（2）连接好电路后闭合开关，小明发现小灯泡没有发光，但电流表有示数，接下来应进行的操作是_________；
A．更换小灯泡　　B．检查开关是否闭合
C．移动滑动变阻器滑片　　D．检查电压表是否断路
（3）排除故障后，移动滑片P到某位置，电压表示数如图乙所示，示数为_________V；要测量小灯泡的额定功率，应将滑片P向_________（选填“A”或“B”）端移动，使电压表示数为2.5V；若小灯泡正常工作时电流表示数为0.5A，则小灯泡的额定功率为_________W，灯泡正常工作时的电阻是_________Ω；
（4）在该实验中，电源电压恒定为6V，可供选用的滑动变阻器R1和R2的最大阻值分别为10Ω、50Ω，根据实验要求应选用滑动变阻器_________（选填“R1”或“R2”）。
20．在探究凸透镜成像规律的实验中，小明选择了相应的实验器材进行实验。

（1）由于说明书丢失，小明采用了如图甲所示的方法测量凸透镜的焦距，则此凸透镜的焦距为_________cm；
（2）测出凸透镜的焦距后，小明将蜡烛和光屏移动为如图乙所示的位置后在光屏上得到了烛焰清晰的像，这个像是倒立、_________（选填“放大”、“等大”或“缩小”）的；
（3）若保持如图乙所示的凸透镜位置不变，把蜡烛和光屏的位置互换，则光屏上_________（选填“仍能”或“不能”）得到蜡烛清晰的像；若用不透明的纸板挡住透镜的上半部分，在光屏上的像会_________（选填序号：①只剩原来像的上面一半、②只剩原来像的下面一半、③大小不变）；
（4）看到小明在光屏上得到蜡烛清晰的像后，老师摘下了自己的眼镜，放在了蜡烛和凸透镜之间，光屏上的像变模糊了，把光屏向靠近凸透镜方向移动后，光屏上的像又重新变得清晰，说明老师戴的是_________（选填“近视”或“远视”）眼镜；
（5）老师说光屏上倒立的像不光上下颠倒，左右也是颠倒的，但小明在光屏上似乎只看到了蜡烛上下颠倒的像，同组的小刚在没有更换任何实验仪器的情况下，只做了一个简单的操作便让小明理解了这个道理，你认为小刚是怎样做的？_________。

六、计算题
21．2021年5月15日，我国首个火星探测器“天问一号”在火星成功着陆，其中搭载的“祝融号”火星探测车，如图所示，其质量为240kg，在火星上受到的重力约为地球上重力的0.4倍，若“祝融号”在火星表面水平匀速直线行驶，速度为200m/h，所受阻力为车重的0.1倍。（g火＝0.4g地，g地取10N/kg）。求：
（1）“祝融号”匀速行驶过程中受到的牵引力；
（2）“祝融号”匀速行驶30min做的功；
（3）“祝融号”匀速行驶时做功的功率。

22．某兴趣小组探究串联电路中电阻消耗的电功率与电流的关系，电路如图甲所示。闭合开关，滑动变阻器滑片P从最右端向最左端移动的过程中，R1的U﹣I图像如图乙所示。求：
（1）滑动变阻器的最大阻值；
（2）电路消耗的最大电功率；
（3）当滑片P处于最左端时，电阻R1在10s内产生的热量（结果保留1位小数）。


七、实验题
23．小明学了“死海不死”这篇文章后，想弄清死海中不容易发生溺水事故的原因，于是设计如下的实验，探究浮力大小与哪些因素有关，为此他提出以下关于浮力大小的几个猜想：
猜想一：可能与液体的密度有关；
猜想二：可能与物体排开液体的体积有关；
猜想三：可能与物体浸没在液体中的深度有关；
为了验证上述猜想，他做了如下实验：

（1）如图A所示，用弹簧测力计测量物体的重力为3.4N，将物体缓慢放进水槽中，如图B所示，此时物体受到的浮力为_________N；
（2）分析比较实验步骤A、B、C，得出的结论是_________；
（3）分析比较步骤C到D的实验数据，可以验证猜想_________是错误的；
（4）为了探究死海不容易发生溺水事故，应对步骤C和步骤_________数据进行分析；图E中物体所受的浮力大小为_________N，盐水的密度是_________kg/m3。（ρ水＝1.0×103kg/m3）

八、综合题
24．空气能热水器，又称“热泵”，其工作原理如图所示，工作过程中液态媒质在蒸发器里迅速变成气态，然后经过压缩机将其压缩成高温高压的气体，最后在冷凝器中重新变成液态，达到给水箱中的水加热的目的。“能效比”是衡量热泵性能的重要指标，它是指加热过程中水吸收的热量与消耗电能的比值。如表为某种型号“空气能热水器”的部分参数，该热水器在正常工作时，进水温度为20℃，出水为50℃，每小时可出热水100L。
型号
AS2﹣01
出水温度（℃）
50
额定功率（W）
1000
额定电压（V）
220
出水量（L/h）
100
（1）热泵工作后，水箱中的水温度升高，这是通过_________（选填“做功”或“热传递”）方式增加水的内能；
（2）热泵在正常工作时，会使周围的空气温度_________（选填“升高”或“降低”），正常工作1小时，热泵消耗的电能为_________J；
（3）该热泵正常工作1小时，流经冷凝器中的水吸收的热量为_________J，能效比为_________；
（4）热泵在正常工作过程中，水吸收的热量大于热泵消耗的电能，这个过程是否违背能量守恒定律：_________（选填“是”或“否”）。

25．阅读下列短文，回答问题。
智能机器人
如图是我国自主生产智能机器人，该智能机器人有相当发达的“大脑”，具备信息传感器，可以模拟人类的多种感觉，如视觉、听觉、触觉、嗅觉。此外，它还有效应器，通过电动机使手、脚、触角等动起来。
智能机器人能用人类语言同操作者对话，能调整自己的动作以达到操作者所提出的要求。机器人使用熔点为200℃的玻璃钢作外壳，有着其他材质不可替代的优点。智能机器人的电源主要有钠硫电池、镍镉电池、锂电池等。
（1）锂电池放电时的能量转化形式为：将_________能转化为电能；
（2）关于智能机器人，下列说法中正确的是_________（选填字母）；
A．智能机器人的效应器通过电动机使“手”“脚”等动起来时，是将机械能转化为电能
B．温度为200℃的玻璃钢一定保持固态
C．智能机器人通过嗅觉能闻到外界的各种气味，说明分子在做无规则的运动
D．智能机器人能与人进行语音对话，说明了电磁波能传递能量
（3）某智能机器人向前方距离为3.4m的障碍物发射超声波，则经过_________s后智能机器人能够收到障碍物的回波。该智能机器人靠底座轮子驱动，其电动机的具体参数如表所示，则通过该智能机器人的电动机的电流为_________A；（超声波速度取340m/s）
锂电池
电压
24V
容量
10A•h
电动机
额定电压
24V
额定功率
120W
（4）若电量减为电池容量的10%时，该智能机器人会主动寻找充电器充电，则充满电后至下一次自动充电前，该智能机器人能够持续保持正常工作的最长时间为_________h；为确保该智能机器人能顺利返回充电，离充电器最远路程不能超过500m，则该智能机器人受到的水平阻力为_________N（电池剩余电量的40%用于克服阻力做功）。


参考答案：
1．D
【详解】A．人的体温在37℃左右，洗澡水的温度比人体温度略高，在40℃左右，不可能达到60℃，故A不符合题意；
B．正常情况下，人的心脏1min跳动的次数在75次左右，跳动一次的时间接近1s，故B不符合题意；
C．初三物理课本的质量约

受到的重力为

故C不符合题意；
D．标准乒乓球的直径为4cm，故D符合题意。
故选D。
2．D
【详解】A．惯性大小只于物体的质量有关，由于其质量不变，则惯性不变，故A错误；
B．如果自行车在行驶中所受到的力全部消失，由牛顿第一定律可知，自行车将做匀速直线运动，故B错误；
C．骑行者在水平路面上，地面对车的支持力大小等于人和车的总重力，则支持力大于车受到的重力，所以这两个力不是平衡力，故C错误；
D．当骑行者在水平路面上，自行车对地面的压力和地面对自行车的支持力是自行车与地面之间的相互作用，所以二力是一对相互作用力，故D正确。
故选D。
3．B
【详解】A．空气中的水蒸气变成小冰粒是物质由气态直接变成固态的过程，属于凝华现象，凝华过程要放热，故A错误。
B．小冰粒下降后变成雨滴，是物质由固态变成液态的过程，属于熔化现象，故B正确。
C．干冰消失时是固态的二氧化碳直接转变成气态的二氧化碳，属于升华现象，故C错误。
D．雨滴下降过程，质量不变，速度变大，动能变大；高度减小，重力势能减小，是重力势能转化为动能，故D错误。
故选B。
4．C
【详解】AB．闭合开关，两电阻串联接入电路，串联电路各处电流相等，该实验中两电阻丝电阻不同，通过它们的电流相同，该实验装置用于探究“通电导体产生的电热与电阻的关系”，故AB错误；
C．闭合开关后，因为R1＜R2，通过它们的电流相同，根据焦耳定律Q＝I2Rt得相同时间左侧产生的热量少，反映在U形管上是液面上升得慢，所以甲的高度差比乙的小，故C正确；
D．闭合开关后，根据焦耳定律Q＝I2Rt可知要使液面上升更快，即相同时间产生热量更多，应该增大电流，由欧姆定律可知，应减小电路总电阻，所以滑片应该向右移动，故D错误。
故选C。
5．A
【详解】一款带滚轮的书包，其内部没有装电池，但拖动书包使轮子滚动时，嵌在轮子里的灯会发光，是机械能转化为电能。
A．图中电磁感应实验，闭合电路的部分导体切割磁感线产生感应电流，机械能转化为电能，故A符合题意；
B．图中是奥斯特实验，证明电流周围存在磁场，故B不符合题意；
C．图中实验探究磁极间的相互作用，故C不符合题意；
D．图中实验说明通电导体在磁场中会受到磁力的作用，是电动机的原理，故D不符合题意。
故选A。
6．A
【详解】由图可知当质量相同的甲、乙两物体吸收相同的热量（即加热相同时间）时，乙的温度变化量较大，由Q吸＝cmΔt可知，乙的比热容较小，即c甲＞c乙。故A符合题意。
故选A。
7．D
【详解】A．图中作用在动滑轮上绳子的股数为3。绳子自由端移动的距离为
s＝ns物＝3×0.2m＝0.6m
故A错误；
B．不计滑轮的摩擦，所以物体与地面之间的摩擦力
f＝3F＝3×4N＝12N
故B错误；
C．木块水平运动，在重力的方向上没有移动距离，重力不做功，即重力做功为0，故C错误；
D．拉力F做的功
W＝Fs＝4N×0.6m＝2.4J
则拉力F的功率

故D正确。
故选D。
8． 振动 空气 次声波
【详解】[1][2][3]听到蚊子的嗡嗡声，是由于蚊子的翅膀的振动产生的，通过空气传入人耳，而蝴蝶从身旁飞过却听不到声音，其原因是蝴蝶的翅膀振动频率低于20Hz，是次声波，不在人耳的听觉范围内。
9． 裂变 一次 质子
【详解】[1]核电站是利用核裂变来发电的；
[2]核能可以从自然界直接获取，属于一次能源；
[3]原子是由原子核和电子组成的，原子核又是由质子和中子组成的。


10． 10 竖直向上 3×103
【详解】[1][2]物块紧贴着竖直墙面静止时，竖直方向受到竖直向下的重力和竖直向上的摩擦力是一对平衡力，大小相等，即
f＝G＝10N
[3]当用力按物块时，物块将外力大小和方向不变地进行传递，所以，墙壁受到的压力为F＝3N，物块与墙壁的接触面积
S＝10cm2＝0.001m2
墙壁受到的压强为

11． 减小 静止 不属于
【详解】[1]正在作业的喷雾车在水平路面上匀速直线行驶，它的速度不变，但质量在不断减小，因此动能减小。
[2]该车辆的驾驶员的位置相对于喷雾车没有发生变化，因此以喷雾车为参照物，该车辆的驾驶员是静止的。
[3]水雾在空中的运动属于机械运动，不属于分子热运动，分子热运动肉眼是看不见的。
12． 固液共存 不变 减少
【详解】[1]从图中可以看出，第15分钟末盐水处于凝固过程中，物质处于固液共存态。
[2][3]盐水是晶体，盐水在凝固过程中，需要放热，温度不变，内能减少。
13． S1、S3 3∶1 1∶1
【详解】[1]由图示知，开关S1、S3闭合，电流从正极出来，一支路经开关S1、电阻R1，开关S3、A2后回到电源负极，另一支路经电流表A1、电阻R2，开关S3、A2回到电源负极，两个电阻并联在电路中。
[2]两电阻并联时，A1测通过R2支路的电流，A2测干路的电流，据并联电路的电流特点知，通过R1与R2的电流之比
I1∶I2=(4-1)∶1=3∶1
[3]据并联电路的电压特点知，R1、R2的电压之比为1∶1。
14． 1.5 0.5 1.125
【详解】[1]由电路图可知，R与R0串联，电压表V测R两端的电压，电流表测电路中的电流。由图甲知电路中的电流为零时，电路为断路，电压表测量电源电压，由图乙可知电压表示数为1.5V，所以电源电压为1.5V。
[2]由图乙知当电压表的示数为1.0V时，电路的电流为1.0A，串联电路总电压等于各部分电压之和，此时定值电阻两端的电压为

根据欧姆定律可得定值电阻的阻值为

[3]滑动变阻器的电功率等于电路总功率与定值电阻的电功率之差，即

根据抛物线的性质可知，当

时，滑动变阻器的电功率最大，最大值为

15．
【详解】由杠杆平衡条件可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中水杯在图示位置静止时，支点在O点，因此OA作为动力臂最长，由图知动力的方向应该向右，从A点垂直于OA向右作出最小力的示意图；重力的方向是竖直向下的，从物体重心画一条带箭头的竖直向下的有向线段，用G表示，如图所示：

16．
【详解】由图知，反射角等于

根据光的反射定律，则入射角等于45°，又知平面镜与水平面的夹角为45°，反射光线与入射光线的夹角为90°，从点O作OA的垂线BO，即为OA对应的入射光线；反射光线垂直射入半圆形玻璃砖，根据光的折射定律可知光线方向不变，从弧面的入射点作法线，因光从其它介质斜射入空气，折射角大于入射角，据此在空气中法线的下方作折射光线，如图所示：

17．
【详解】台灯的亮度可以调节，故变阻器必须与台灯串联，开关要接在用电器和火线之间；从安全角度分析，S2单独控制插座。则S2应与三孔插座串联，三孔插座的接法：左孔接零线，右孔接火线，上孔接地线，如图所示

18． 3.20 37.6 40 20 右 62 3.1×103
【详解】（1）[1]图1所示刻度尺的分度值为1mm，物块左端与零刻度线对齐，右端在3.20cm位置，因此物块的长度为3.20cm。
[2]图2所示的体温计的分度值为0.1℃，示数为37.6℃。
（2）[3]图中所示电能表的计数为123.4kW•h，小明家这个月消耗的电能为

[4]根据电能表盘上的参数可知，该电能表最大允许通过的电流为20A。
（3）[5]图中天平将游码归零时指针所指的位置偏向分度盘左侧，此时应将平衡螺母向右调节。
[6]小石块的质量为

[7]小石块的密度为

19． C 1.9 A 1.25 5 R1
【详解】（1）[1]选用的小灯泡标有“2.5V”字样，表示灯的额电压为2.5V，故电压表选用小量程，并且电压表与灯并联连接，如下所示：
。
（2）[2]连接好电路后闭合开关，电流表有示数，说明电路为通路，小明发现小灯泡没有发光，则可能是电路中的电流过小，变阻器连入电路的电阻过大，接下来应进行的操作是移动滑动变阻器滑片，故选C。
（3）[3][4]图中电压选用小量程，分度值为0.1V，示数为1.9V，小于灯的额定电压2.5V，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向A端移动，直到电压表示数为额定电压2.5V，才能使小灯泡正常工作；
[5]若小灯泡正常工作时电流表示数为0.5A，则小灯泡的额定功率
PL＝ULIL＝2.5V×0.5A＝1.25W
[6]根据可得，灯泡正常工作时的电阻为

（4）[7]灯泡正常工作时，根据串联电路的总电压等于各用电器两端的电压之和可得，
滑动变阻器电压为
UR＝U﹣UL＝6V﹣2.5V＝3.5V
根据可得，滑动变阻器电阻为

则应选择滑动变阻器R1即可。
20． 10.0 放大 仍能 ③ 远视 见解析

【详解】（1）[1]平行于主光轴的光线经过凸透镜后会聚于一点，这一点就是焦点，焦点到光心的距离是焦距，根据图示中光屏在刻度尺上的位置，可以读出该凸透镜的焦距
f＝20.0cm−10.0cm＝10.0cm
（2）[2]如图乙此时物距

则

移动光屏，可在光屏上得到烛焰清晰的倒立、放大的实像。
（3）[3]光的折射中光路是可逆的，若保持凸透镜位置不变，蜡烛和光屏的位置互换，物距等于原来的像距，像距等于原来的物距，则成倒立、缩小的实像，故光屏上仍能看到光屏清晰的像
[4]把透镜上半部分用不透明的纸挡住，光线仍然能通过其余部分折射成像，故仍能成完整的像。但透过的光线减少，像比原来变暗。故选③。
（4）[5]老师将一个眼镜片放在蜡烛和凸透镜之间，光屏上原来的像变模糊了，使光屏靠近凸透镜后，又能在光屏上看到烛焰清晰的像，这说明像提前会聚了，该眼镜片对光有会聚作用，所以该眼镜片是凸透镜，可以矫正远视眼。
（5）[6]为了证明凸透镜所成的像不光上下相反，而且左右相反，可以沿垂直于光具座方向吹动烛焰，观察光屏上像的晃动方向是否与烛焰的晃动方向相反。
21．（1）96N；（2）9600J；（3）5.3W
【详解】解：（1）“祝融号”在地球上的重力为
G地＝mg地＝240kg×10N/kg＝2400N
由题意可知，“祝融号”在火星上受到的重力为
G火＝0.4G地＝0.4×2400N＝960N
“祝融号”在火星上受到的阻力为
f＝0.1G火＝0.1×960N＝96N
“祝融号”做匀速直线运动时，处于平衡状态，由二力平衡条件可知，“祝融号”匀速行驶过程中受到的牵引力为
F＝f＝96N
（2）由可知，“祝融号”匀速行驶30min通过的距离为

则“祝融号”匀速行驶30min做的功为
W＝Fs＝96N×100m＝9600J
（3）“祝融号”匀速行驶时做功的功率为

答：（1）“祝融号”匀速行驶过程中受到的牵引力为96N；
（2）“祝融号”匀速行驶30min做的功为9600J；
（3）“祝融号”匀速行驶时做功的功率为5.3W。
22．（1）30Ω；（2）3.6W；（3）216.0J
【详解】解：（1）由电路图可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流。当滑片位于左端时，滑动变阻器接入电路中的电阻为零，电压表测电源的电压，电路中的电流最大，由图乙可知，电压表的最大示数为6V，则电源的电压U＝6V，电路中的最大电流I＝0.6A。由可得，R1的阻值

当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，由图乙可知，电路中的最小电流I'＝0.15A，此时R1的电压为1.5V，则滑动变阻器R2的电压

由可得，R2的最大阻值

（2）电路消耗的最大电功率

（3）滑动变阻器滑片P在最左端时，电路中的电流最大，则1min内电流通过R1产生的热量

答：（1）滑动变阻器的最大阻值为30Ω；
（2）电路消耗的最大功率为3.6W；
（3）滑动变阻器滑片P在最左端时，1min内电流通过R1产生的热量216.0J。
23． 0.6 液体密度一定时，物体排开液体的体积越大，受到的浮力越大 三 E 2.2 1.1×103
【详解】（1）[1]实验中所用弹簧测力计的分度值为0.2N，图B中弹簧测力计的示数为

物体受到的浮力为

（2）[2]结合A对比B、C可知，液体密度相同，C中物体排开液体的体积较大，物体受到的浮力较大，根据控制变量法可得出的结论是：液体密度一定时，物体排开液体的体积越大，受到的浮力越大。
（3）[3]分析比较步骤C到D的实验数据可知，液体密度和物体排开液体的体积相同，物体浸没在液体中的深度不同，物体受到的浮力相同，可以验证猜想三是错误的；
（4）[4]死海海水的密度和纯水的密度不同，为了探究死海不容易发生溺水事故，应对步骤C和步骤E数据进行分析。
[5]图E中弹簧测力计的示数为

物体所受的浮力大小为

[6]图C中弹簧测力计的示数为

物体所受的浮力大小为

由得，物体排开液体体积为

盐水的密度为

24． 热传递 降低 3.6×106 1.26×107 3.5 否
【详解】（1）[1]热传递的实质是能量的转移，做功的实质是能量的转化，所以水箱中的水温度升高，是通过热传递方式增加水的内能；
（2）[2]热泵工作后，根据题意图所示，应该是空气内能减少，空气温度降低。热泵正常[3]工作1h消耗的电能

（3）[4]水吸收的热量为

[5]热水器的能效比

（4）[6]因为能量不会凭空消灭，也不会凭空产生，只能从一种形式转化为另一种形式或从一个物体转移到另一个物体，但是在能的转化和转移过程中能的总量保持不变，由此可知热泵是遵循能量守恒定律。
25． 化学 C 0.02 5 1.8 69.12
【详解】（1）[1]锂电池放电时将化学能转化为电能。
（2）[2]A．智能机器人的效应器通过电动机使手、脚等动起来时，是将电能转化为机械能，故A错误；
B．熔点为200℃的玻璃钢可能为液态，也可能为固态，也可能为固液共存，故B错误；
C．智能机器人通过嗅觉能闻到外界的各种气味，说明分子在做无规则的运动，故C正确；
D．智能机器人能与人语音对话，说明了声波能传递信息，故D错误。
故选C。
（3）[3]某智能机器人发射超声波到收到障碍物的回波，超声波通过的路程为
s=2×3.4m=6.8m
超声波通过6.8m所用的时间为

[4]由表中数据，根据P=UI，电动机正常工作下的电流为

（4）[5]机器人正常工作时的电流I=5A，充满电后的电池容量Q1=10A•h，下一次自动充电前的电池容量为
Q2=ηQ1=10%×10A•h=1A•h
消耗的电池容量为
Q=Q1-Q2=10A•h-1A•h=9A•h
由可得，连续正常工作的最长时间为

[6]电池充满电后储存的电能为
W=UIt=24V×10A×3600s=8.64×105J
由题意可得，智能机器人返回过程中克服摩擦力做的功为
W返=40%×W剩=40%×10%×W=40%×10%×8.64×105J=34560J
由
W=Fs=fs
可得，智能机器人返回过程中受到的水平阻力为
