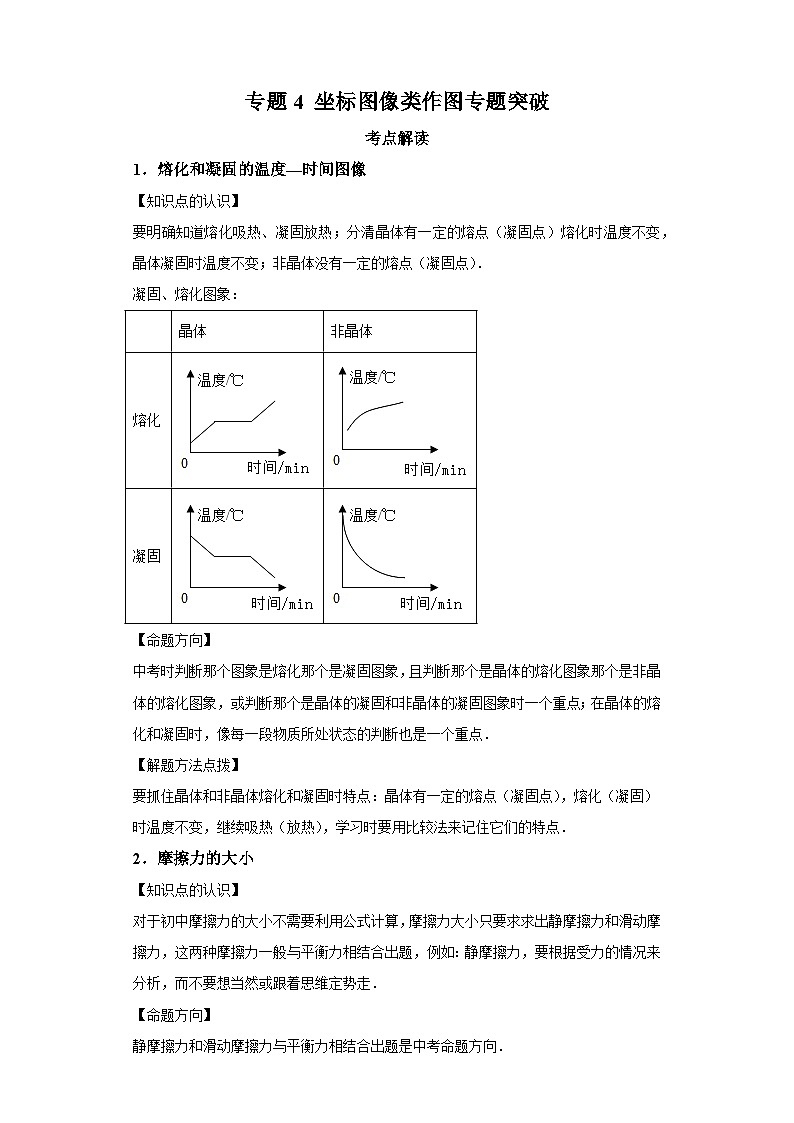

考点解读
1．熔化和凝固的温度—时间图像
【知识点的认识】
要明确知道熔化吸热、凝固放热；分清晶体有一定的熔点（凝固点）熔化时温度不变，晶体凝固时温度不变；非晶体没有一定的熔点（凝固点）．
凝固、熔化图象：
【命题方向】
中考时判断那个图象是熔化那个是凝固图象，且判断那个是晶体的熔化图象那个是非晶体的熔化图象，或判断那个是晶体的凝固和非晶体的凝固图象时一个重点；在晶体的熔化和凝固时，像每一段物质所处状态的判断也是一个重点．
【解题方法点拨】
要抓住晶体和非晶体熔化和凝固时特点：晶体有一定的熔点（凝固点），熔化（凝固）时温度不变，继续吸热（放热），学习时要用比较法来记住它们的特点．
2．摩擦力的大小
【知识点的认识】
对于初中摩擦力的大小不需要利用公式计算，摩擦力大小只要求求出静摩擦力和滑动摩擦力，这两种摩擦力一般与平衡力相结合出题，例如：静摩擦力，要根据受力的情况来分析，而不要想当然或跟着思维定势走．
【命题方向】
静摩擦力和滑动摩擦力与平衡力相结合出题是中考命题方向．

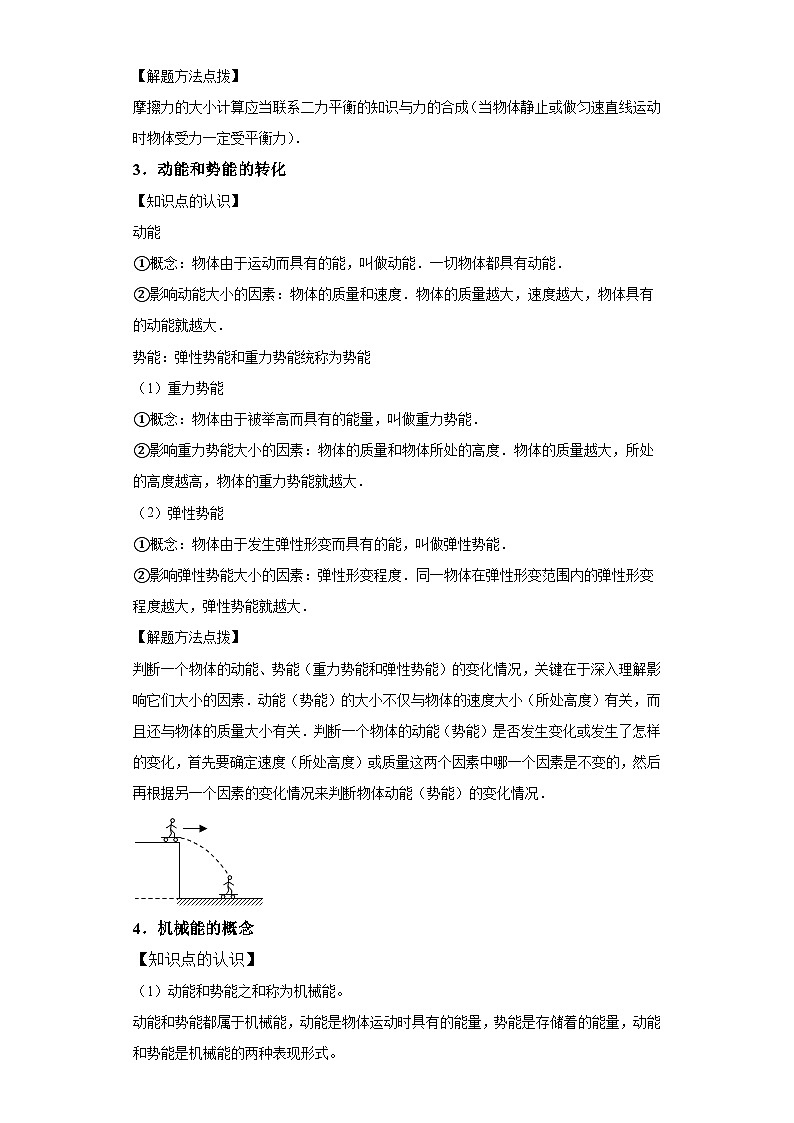

【解题方法点拨】
摩擦力的大小计算应当联系二力平衡的知识与力的合成（当物体静止或做匀速直线运动时物体受力一定受平衡力）．
3．动能和势能的转化
【知识点的认识】
动能
①概念：物体由于运动而具有的能，叫做动能．一切物体都具有动能．
②影响动能大小的因素：物体的质量和速度．物体的质量越大，速度越大，物体具有的动能就越大．
势能：弹性势能和重力势能统称为势能
（1）重力势能
①概念：物体由于被举高而具有的能量，叫做重力势能．
②影响重力势能大小的因素：物体的质量和物体所处的高度．物体的质量越大，所处的高度越高，物体的重力势能就越大．
（2）弹性势能
①概念：物体由于发生弹性形变而具有的能，叫做弹性势能．
②影响弹性势能大小的因素：弹性形变程度．同一物体在弹性形变范围内的弹性形变程度越大，弹性势能就越大．
【解题方法点拨】
判断一个物体的动能、势能（重力势能和弹性势能）的变化情况，关键在于深入理解影响它们大小的因素．动能（势能）的大小不仅与物体的速度大小（所处高度）有关，而且还与物体的质量大小有关．判断一个物体的动能（势能）是否发生变化或发生了怎样的变化，首先要确定速度（所处高度）或质量这两个因素中哪一个因素是不变的，然后再根据另一个因素的变化情况来判断物体动能（势能）的变化情况．
4．机械能的概念
【知识点的认识】
（1）动能和势能之和称为机械能。
动能和势能都属于机械能，动能是物体运动时具有的能量，势能是存储着的能量，动能和势能是机械能的两种表现形式。

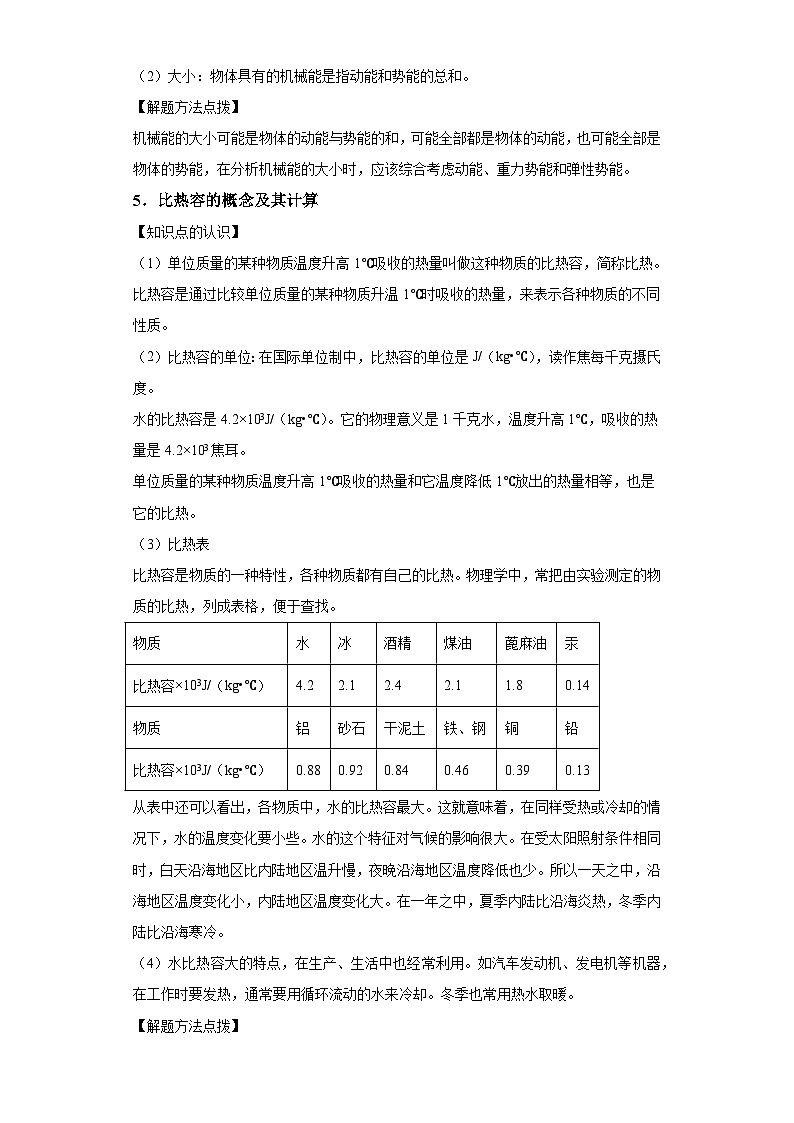

（2）大小：物体具有的机械能是指动能和势能的总和。
【解题方法点拨】
机械能的大小可能是物体的动能与势能的和，可能全部都是物体的动能，也可能全部是物体的势能，在分析机械能的大小时，应该综合考虑动能、重力势能和弹性势能。
5．比热容的概念及其计算
【知识点的认识】
（1）单位质量的某种物质温度升高1℃吸收的热量叫做这种物质的比热容，简称比热。
比热容是通过比较单位质量的某种物质升温1℃时吸收的热量，来表示各种物质的不同性质。
（2）比热容的单位：在国际单位制中，比热容的单位是J/（kg•℃），读作焦每千克摄氏度。
水的比热容是4.2×103J/（kg•℃）。它的物理意义是1千克水，温度升高1℃，吸收的热量是4.2×103焦耳。
单位质量的某种物质温度升高1℃吸收的热量和它温度降低1℃放出的热量相等，也是它的比热。
（3）比热表
比热容是物质的一种特性，各种物质都有自己的比热。物理学中，常把由实验测定的物质的比热，列成表格，便于查找。
从表中还可以看出，各物质中，水的比热容最大。这就意味着，在同样受热或冷却的情况下，水的温度变化要小些。水的这个特征对气候的影响很大。在受太阳照射条件相同时，白天沿海地区比内陆地区温升慢，夜晚沿海地区温度降低也少。所以一天之中，沿海地区温度变化小，内陆地区温度变化大。在一年之中，夏季内陆比沿海炎热，冬季内陆比沿海寒冷。
（4）水比热容大的特点，在生产、生活中也经常利用。如汽车发动机、发电机等机器，在工作时要发热，通常要用循环流动的水来冷却。冬季也常用热水取暖。
【解题方法点拨】
（1）对于同一种物质，比热容的值还与物质的状态有关，同一种物质在同一状态下的比热容是一定的，但在不同状态时，比热容是不同的。如：水的比热容是4.2×103J/（kg•℃），而冰的比热容是2.1×103J（kg•℃）。
（2）对于物质的比热容，可以从以下两个方面理解：首先，比热容跟密度一样，也是物质的一种特性，它既不随物质质量的改变而变化，也不随物质吸收（或放出）热量的多少及温度的变化而变化，也就是说，只要是相同的物质，不论其形状、质量、温度高低、放置地点如何，它的比热容一定是相同的；其次，不同物质的比热容不同，同种物质的比热容相同，它反映了不同物质吸、放热本领的强弱，还可以利用物质的这种特性来鉴别物质。
6．欧姆定律的应用
【知识点的认识】
（1）相关基础知识链接：
①电流规律：
串联：I＝I1＝I2．串联电路电流处处相等。
并联：I＝I1+I2．并联电路干路电流等于各支路电流之和。
②电压规律：
串联：U＝U1+U2．串联电路总电压等于各部分电路两端电压之和。
并联：U＝U1＝U2．并联电路各支路两端电压相等，等于总电压。
③电阻规律：
串联：R＝R1+R2．串联电路总电阻等于分电阻之和。
并联：＝+．并联电路总电阻的倒数等于各分电阻倒数之和。
④比例规律：
串联：＝．串联电路中电压与电阻成正比。
并联：I1R1＝I2R2．并联电路中电流与电阻成反比。
⑤欧姆定律：
I＝．导体中的电流与导体两端的电压成正比，与导体的电阻成反比。
【解题方法点拨】
（一）比例问题
解决这类问题一要掌握规则，二要弄清是哪两部分相比。
①串联电路电流处处相等，即电流之比为：I1：I2＝1：1；根据I＝可知电压与电阻成正比，＝。
②并联电路各支路电压相等，即电压之比为U1：U2＝1：1；根据U＝IR可知电流与电阻成反比，I1R1＝I2R2。
（二）电表示数变化问题
（1）解决这类问题最重要的是弄清电路是串联还是并联，不同的连接方式有不同的判断规则。
①串联电路：
电流与电阻的变化相反，即电阻变大时电流变小，电阻变小时电流变大；按电阻的正比例来分配电压。
例如如图：当滑片向右滑动时，滑动变阻器接入电阻变大，所以电流变小；电阻R1尽管大小没变，但它占总电阻的比例变小了，所以R1两端电压变小，R2占总电阻的比例增大了，所以R2两端电压变大。
②并联电路：
各支路的电压都与电源电压相等，所以电压是不变的；阻值变化的支路电流随之变化，阻值不变的支路电流也不变。
例如如图：当滑片向右滑动时，尽管R2的阻值在变，但它两端的电压总等于电源电压，所以R2两端电压不变，R1两端电压当然也不变；R2所在支路电阻变大，所以电流变小，R1所在支路电阻不变，所以电流也不变，干路电流等于各支路电流之和，所以干路电流变小。
③电压表与电流表示数的比值：
根据导出式R＝可知，电压表与电流表示数的比值代表了某个电阻的大小，只要电阻不变化，两表比值是不变的。
例如:如图甲，电压表与电流表的比值代表了电阻R1的阻值，所以当滑片移动时，两表示数的比值不变；如图乙，电压表与电流表的比值代表了电阻R2的阻值，所以两表示数的比值在变大。
（但需要注意的是，当滑片移动时，R2两端电压的变化量与R1两端电压的变化量相等，所以电压表的变化量与电流表的变化量之比代表了电阻R1的阻值，是不变的。）
（2）解决这类电表示数变化的问题时，常在第一步判断串并联时出错。请注意下面的电路，例如图甲是串联电路，图乙是并联电路。
（滑片向右滑时，图甲：A变小，V变大；图乙A1变小，A2变小，V不变。）
（3）滑动变阻器连入电路的是哪一部分，没有判断清楚，也是解决电表示数变化问题常出现的错误。图甲滑动变阻器接入电路的是全部，图乙接入电路的是左半部分。注意滑片移动时对电流的影响有何不同。
（滑片向右滑动时，甲：A不变，V1不变，V2变大；乙：A变小，V1变小，V2变大）
综上所述，解决电表示数变化的问题要按照下面的程序进行：
①判断电路是串联还是并联；
②分析滑动变阻器接入的是哪一部分；
③找准各个表所测量的对象是哪里；
④按照串并联各自的规则来判断电流、电压的变化。
【命题方向】
欧姆定律的综合应用是电学部分的核心，也是最基础的内容，这一节知识是难点也是中考必考点。常结合日常生活生产中遇到的电路问题考查欧姆定律的应用，计算题多与后面的电功率计算结合在一起，作为中考的压轴题出现。训练时应足够重视。
考点训练
1．在甲、乙两烧杯内分别放入初温相同但质量不同的冰块（m甲
