2023中考图像类、作图类专题训练

这是一份2023中考图像类、作图类专题训练，共15页。试卷主要包含了力学中的图像问题，电学中的图像问题，热学中的图像问题等内容，欢迎下载使用。

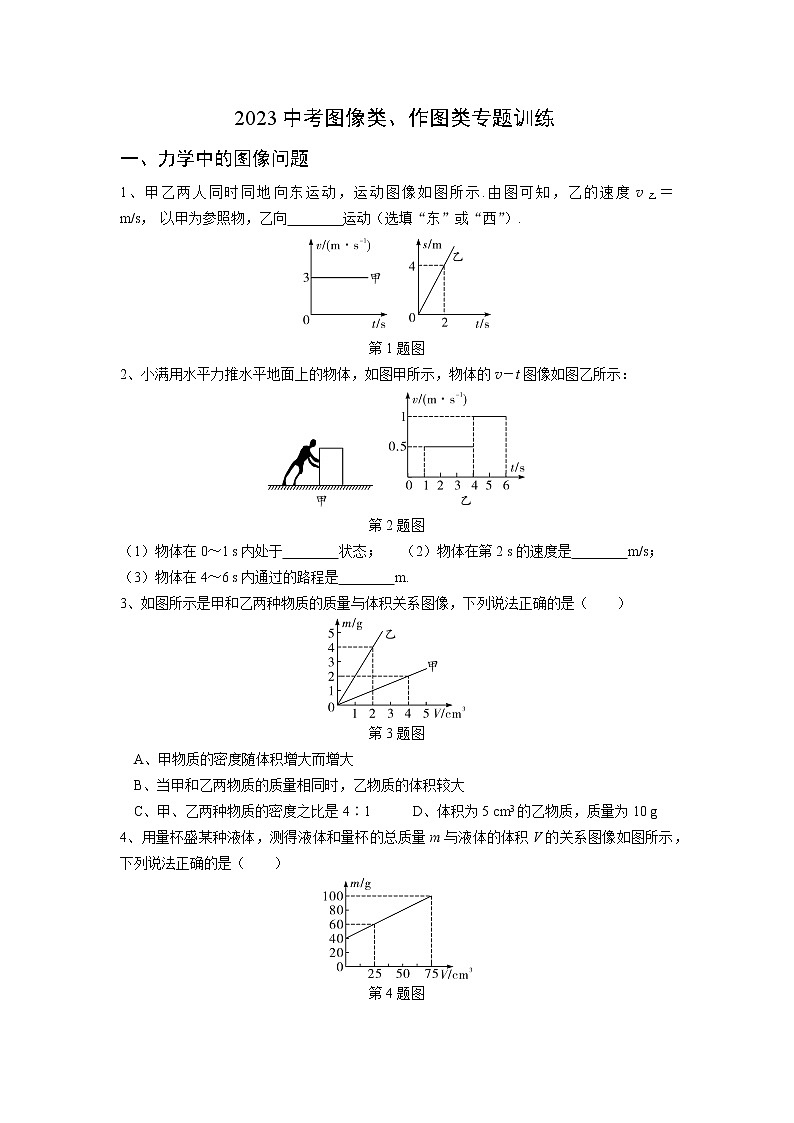

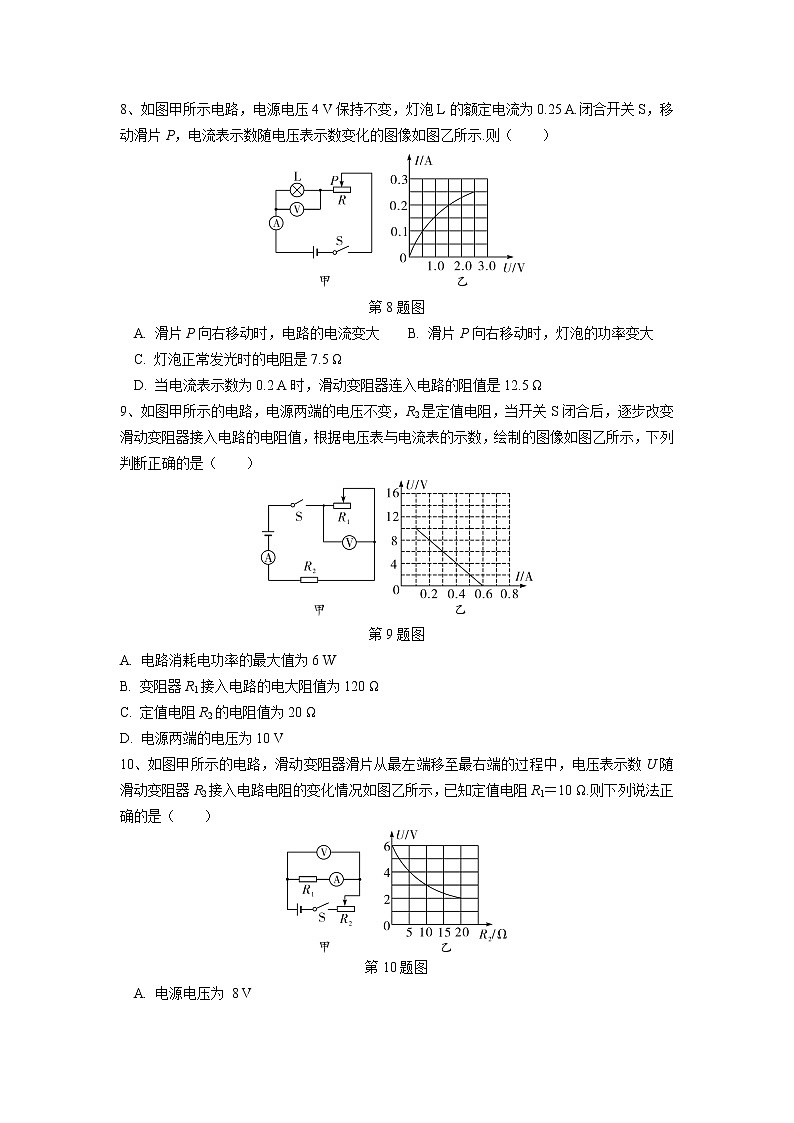

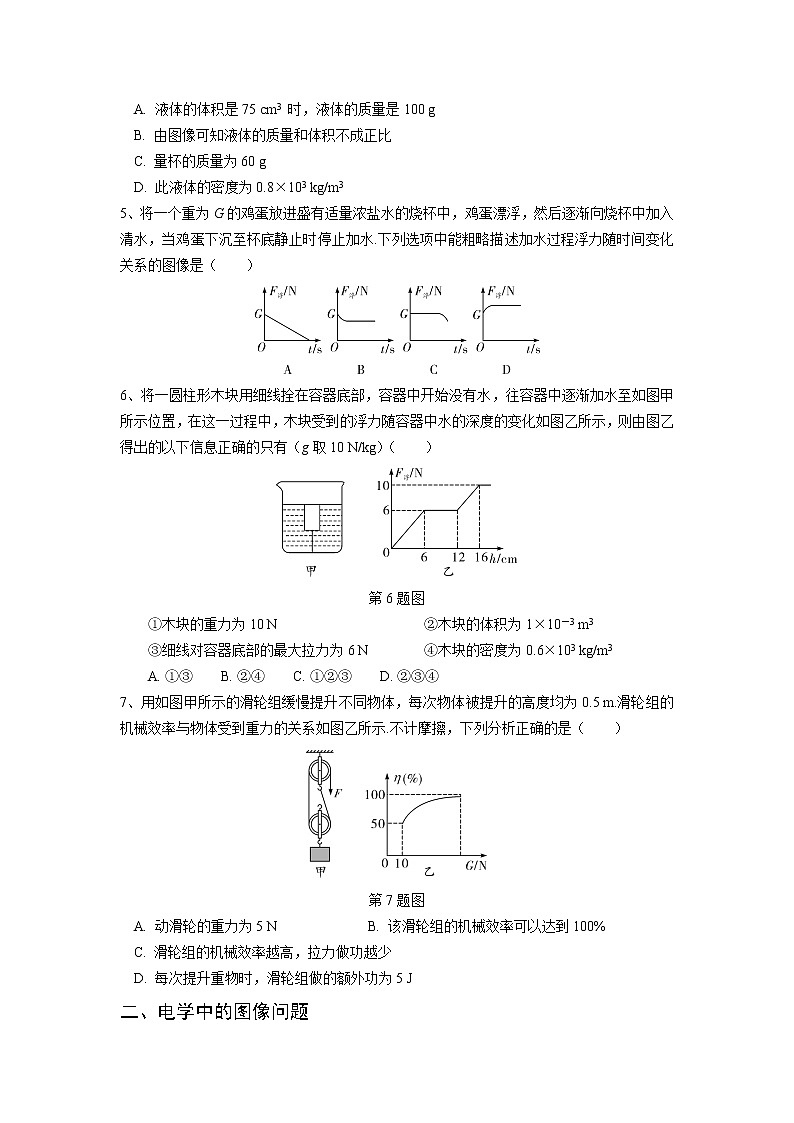

2023中考图像类、作图类专题训练一、力学中的图像问题1、甲乙两人同时同地向东运动，运动图像如图所示.由图可知，乙的速度v乙＝　　　　m/s， 以甲为参照物，乙向　　　　运动（选填“东”或“西”）.第1题图2、小满用水平力推水平地面上的物体，如图甲所示，物体的v－t图像如图乙所示：第2题图（1）物体在0～1 s内处于　　　　状态；   （2）物体在第2 s的速度是　　　　m/s；（3）物体在4～6 s内通过的路程是　　　　m.3、如图所示是甲和乙两种物质的质量与体积关系图像，下列说法正确的是（　　）第3题图A、甲物质的密度随体积增大而增大B、当甲和乙两物质的质量相同时，乙物质的体积较大C、甲、乙两种物质的密度之比是4∶1      D、体积为5 cm3的乙物质，质量为10 g4、用量杯盛某种液体，测得液体和量杯的总质量m与液体的体积V的关系图像如图所示，下列说法正确的是（　　）第4题图A. 液体的体积是75 cm3 时，液体的质量是100 gB. 由图像可知液体的质量和体积不成正比C. 量杯的质量为60 gD. 此液体的密度为0.8×103 kg/m35、将一个重为G的鸡蛋放进盛有适量浓盐水的烧杯中，鸡蛋漂浮，然后逐渐向烧杯中加入清水，当鸡蛋下沉至杯底静止时停止加水.下列选项中能粗略描述加水过程浮力随时间变化关系的图像是（　　）6、将一圆柱形木块用细线拴在容器底部，容器中开始没有水，往容器中逐渐加水至如图甲所示位置，在这一过程中，木块受到的浮力随容器中水的深度的变化如图乙所示，则由图乙得出的以下信息正确的只有（g取10 N/kg）（　　）第6题图①木块的重力为10 N                     ②木块的体积为1×10－3 m3③细线对容器底部的最大拉力为6 N        ④木块的密度为0.6×103 kg/m3A. ①③　　B. ②④　　C. ①②③　　D. ②③④7、用如图甲所示的滑轮组缓慢提升不同物体，每次物体被提升的高度均为0.5 m.滑轮组的机械效率与物体受到重力的关系如图乙所示.不计摩擦，下列分析正确的是（　　）第7题图A. 动滑轮的重力为5 N             B. 该滑轮组的机械效率可以达到100%C. 滑轮组的机械效率越高，拉力做功越少D. 每次提升重物时，滑轮组做的额外功为5 J二、电学中的图像问题8、如图甲所示电路，电源电压4 V保持不变，灯泡L的额定电流为0.25 A.闭合开关S，移动滑片P，电流表示数随电压表示数变化的图像如图乙所示.则（　　）第8题图A. 滑片P向右移动时，电路的电流变大    B. 滑片P向右移动时，灯泡的功率变大C. 灯泡正常发光时的电阻是7.5 ΩD. 当电流表示数为0.2 A时，滑动变阻器连入电路的阻值是12.5 Ω9、如图甲所示的电路，电源两端的电压不变，R2是定值电阻，当开关S闭合后，逐步改变滑动变阻器接入电路的电阻值，根据电压表与电流表的示数，绘制的图像如图乙所示，下列判断正确的是（　　）第9题图A. 电路消耗电功率的最大值为6 WB. 变阻器R1接入电路的电大阻值为120 ΩC. 定值电阻R2的电阻值为20 ΩD. 电源两端的电压为10 V10、如图甲所示的电路，滑动变阻器滑片从最左端移至最右端的过程中，电压表示数U随滑动变阻器R2接入电路电阻的变化情况如图乙所示，已知定值电阻R1＝10 Ω.则下列说法正确的是（　　）第10题图A. 电源电压为 8 VB. 滑片移动的过程中，电压表示数与电流表示数之比变大C. 滑动变阻器R2的最大阻值为 10 Ω D. 通过R1的电流变化范围为 0.2 A～0.6 A11、超导限流器是一种短路故障电流限制装置，它由超导元件和限流电阻并联组成，内部电路如图甲中虚线框内所示.超导元件的电阻R1随电流I变化关系如图乙所示，限流电阻R2＝12 Ω，灯泡L上标有“6 V　3 W”字样.当电源电压为6 V时，灯泡　　　　（选填“能”或“不能”）正常发光；若电源电压仍为6 V，当灯泡发生短路时，电流表的示数为　　　　A.　　第11题图12、在大型赛事的短跑比赛中，赛道起点均安装有电子起跑器.电子起跑器可以记录运动员起跑时刻，以判断运动员是否提前起跑.图甲是简化的电子起跑器的传感电路图，电源电压恒定，圆圈处为电表，R0为定值电阻，压敏电阻Rx安装在踏板上，其电阻与所受压力的关系如图乙所示.下列分析正确的是（　　）第12题图A. 电阻R0与Rx并联B. 圆圈处的电表为电压表C. 运动员起跑时，用力踩踏板，R0两端的电压变小D. 运动员没有踩踏板时，电路消耗的总功率最小13、如图甲所示电路中，R为定值电阻，R1为滑动变阻器.图乙是该滑动变阻器滑片从一端移至另一端过程中变阻器的电功率与其电阻的关系图像.下列说法正确的是（　　）第13题图A. 电源电压为3 VB. 电压表的最大示数为2 VC. 整个电路功率变化了0.1 WD. 电流表的示数变化了0.4 A14、某简易电子温度计的工作原理如图甲所示，R为热敏电阻，其阻值随温度的变化如图乙所示，R0为保护电阻，电源电压恒定.闭合开关S，温度升高，电流表的示数会　　　　，电压表的示数会　　　　 .（选填“减小”“增大”或“不变”） 第14题图15、某型号电饭煲有加热和保温功能，图甲为其内部电路原理图，当开关S接触点2时，电饭煲处于　　　　（选填“保温”或“加热”）状态，电阻R1的阻值是　　　　Ω，图乙是该电饭煲一次做饭过程中电功率与时间的关系图像，则这次做饭消耗的电能是　　　　J.第15题图三、热学中的图像问题16、甲乙两图分别是根据探究冰的熔化和水的沸腾实验数据绘制的图像，根据图像信息，下列分析正确的是（　　）第16题图A. 图甲：冰在BC段处于液态B. 图甲：冰熔化的时间为10 minC. 图乙：水的沸点为98 ℃D. 图乙：实验地点的大气压强高于1标准大气压17、小叶同学用酒精灯对冰块加热，研究冰的熔化现象.图中，甲乙两条图线中的一条，是他依据实验数据绘制而成.已知m冰＝0.1 kg，c水＝4.2×103 J/（kg·℃），c冰＝2.1×103 J/（kg·℃）.下列分析正确的是（　　）第17题图A. 小叶绘制的是乙图线B. 0～1 min内冰块吸收的热量为2.1×103 JC. 1～3 min内温度不变，说明冰块没有吸收热量D. 如果酒精完全燃烧，加热效率可以达到100%18、为了探究热传递过程中高温物体、低温物体温度变化的特点，小明做了如下实验，将盛有30 ℃冷水的小烧杯放入盛有70 ℃热水的大烧杯中，分别用温度传感器测量两杯水的温度变化情况，绘制成如图所示的图像，下列说法错误的是（　　）第18题图A. 热水和冷水到达同一温度的时间是相同的B. 热水温度下降比冷水温度升高得快C. 热水放出的热量等于冷水吸收的热量D. 热水的质量可能小于冷水的质量        作图类专项训练题一、光学作图（一）光的反射、折射作图1、光从空气斜射向玻璃，发生反射和折射.请完成光路，并标出反射角的度数.第1题图　　　2、如图所示，利用一块平面镜使太阳光水平射入隧道内，请你通过作图画出平面镜，并在图中标出反射角的度数.第2题图3、如图将一平面镜斜放在装有水的水槽中，有一束光线垂直射出水面，请画出这束光线由空气射入水中并在水中行进的大致光路（用反射定律和折射规律画图）.第3题图 4、如图所示是一条光线从透明玻璃砖的一面垂直入射的光路，玻璃砖的截面为等腰三角形，顶角为120°.请结合几何知识画出这条光线经玻璃砖从另外两个面射出的光路图.第4题图（二）平面镜成像作图5、利用平面镜成像的特点在图中根据平面镜中的像A′B′画出物体AB.第5题图6、如图所示，S为发光点，请在图中画出发光点S在平面镜MN中所成像S′的位置，并画出由S点发出，经平面镜反射后通过P点的光线.第6题图（三）透镜作图7、图中已给出入射光线和出射光线，请在方框中画出适当的透镜.第7题图8、如图所示，请画出两条光线经过凹透镜后的折射光线.第8题图9、在图中有平行于薄透镜主光轴和通过光心O的两条入射光线，一条通过2f点的折射光线，请在图中作出相应的折射光线或入射光线.第9题图10、如图所示，AB为遮光板，S′是点光源S在平面镜中所成的像，S发出的一条光线经平面镜反射后恰好经过凸透镜左侧焦点F.请画出：第10题图（1）光源S的位置；（2）光线EF的入射光线；（3）光线EF经凸透镜后的出射光线.二、力学作图　（一）画指定力的示意图1、在图中画出压在墙壁上的物体受重力G的示意图.第1题图2、如图，画出足球在空中飞行时所受重力的示意图.第2题图3、在图中画出跳水运动员对跳板的压力.第3题图4、在图中画出“浮沉子”A所受浮力的示意图.第4题图5、如图所示，一物体静止在斜面上，试画出物体静止时所受摩擦力和支持力的示意图.第5题图（二）受力分析作图6、如图正在水中上浮的乒乓球，作出乒乓球的受力示意图.第6题图7、足球静止在水平桌面上，请作出足球所受力的示意图.第7题图8、如图，购物车的水平篮底中间放有一箱牛奶，牛奶和车一起水平向右做匀速直线运动.请画出这箱牛奶的受力示意图（不计空气阻力）.第8题图9、如图所示，磁铁A紧贴电梯壁上，随电梯一起竖起向上做匀速直线运动，请画出磁铁A在竖直方向上的受力示意图.第9题图10、如图甲所示，空缆车随缆绳做匀速直线运动，在图乙中画出缆车的轿厢（以方框表示）受力示意图（不计空气阻力）.第10题图11、物体A与弹簧连接，静止在光滑的斜面上，请画出物体A所受弹力的示意图.第11题图12、如图所示，甲、乙两个相同的带电小球静止时处于同一水平面上，悬线为绝缘体，画出乙球受力的示意图.第12题图（三）杠杆作图13、建筑工地上工人用独轮车搬运材料的情景.设O1为独轮车支点，F1为动力.请作出动力臂l1和独轮车所受重力的示意图（O2为重心）.第13题图　　14、阿基米德在发现了杠杆原理之后，发出了“给我一个支点，我能够撬动地球”的感慨，请在设想示意图中，画出作用在A点的最小动力F1及其动力臂l1（图中O为支点）.第14题图15、用F1把门推开，弹性绳会被拉长.如图，门处于静止状态，请画出弹性绳对门的拉力F2的示意图及力F1的力臂.第15题图16、如图是用起重机将货物吊起的情景，O为支点，F1为动力，F2为阻力.请画出阻力F2的力臂l2.第16题图（四）滑轮组绕线17、如图所示，人站在地面上用滑轮组提升重物，请用笔画线代替绳子画出由两段绳子承担动滑轮和物重的绕法.第17题图 18、如图所示，人利用滑轮组提升重物，请在图中画出最省力的绕线方法.第18题图三、　电（磁）学作图（一）连接实物图1、测量小灯泡的电功率”实验中，小灯泡的额定电压为2.5 V，正常发光时的电阻约为10 Ω，请用笔画线代替导线将如图所示的实物电路连接完整.第1题图2、如图是小雪连接的用伏安法测定值电阻的实验电路.请你在图中只改动一根导线连接，使开关闭合后电路正常工作（用“”标出改动导线，以笔画线代替导线，画出改接导线，导线不许交叉）.第2题图3、电源电压为3 V，灯泡L1、L2分别标有“3 V　1 W”“3 V　3 W”字样，请根据电路图用笔画线代替导线连接实物.第3题图（二）电路设计作图4、额定电压为220 V的电动扶梯（已接地），只需在白天且有人时开启，利用红外线开关S1（有人时闭合、无人时断开）及可见光开关S2（白天闭合、夜间断开）即可实现自动控制.请在图中按要求正确完成电路连接.第4题图5、如图所示为四开门电冰箱上方保鲜室内照明灯的电路元件符号，保鲜室内的照明灯由上方两个门控开关控制（门打开开关闭合），当保鲜室的任何一个门打开或两个门都打开，照明灯都亮：而只有当两个门都关闭后，照明灯才熄灭，请连出此电路图.第5题图（三）家庭电路作图6、如图所示，甲为一个带指示灯的“一开三孔”开关（即一个开关和一个三孔插座连在一起）实物图.开关断开，指示灯灭，插座不能使用；若指示灯烧坏，插座仍可继续使用.请将其示意图中电路连接完整.第6题图7、甲是一台家用调光台灯电路图，当顺时针旋转台灯开关时，灯变亮，请在图乙中完成该台灯内部（虚线框内）的电路连接，使插头按图中位置对应插入两孔插座时，符合安全用电要求.第7题图（四）电与磁相关作图8、地球周围存在着磁场，如图所示，图中实线部分为地磁场的磁感线分布情况，请在图中用箭头标出地磁场的磁感线方向.第8题图　　　　9、通电螺线管的N、S极以及外部的一条磁感线如图.在图中标出磁感线的方向，并在括号中标出电源的正、负极.第9题图10、用笔画线代替导线将图中实物连接起来.要求：闭合开关后，使电磁铁的右端为N极，并且当滑动变阻器的滑片P向右移动时，电磁铁的磁性增强.第10题图11、如图所示，开关闭合后，将滑片P向右滑动的过程中，螺线管右侧的磁体所受的吸引力会变大，请将图中的滑动变阻器按要求连入电路，并画出螺线管的绕法，标出磁感线的方向.第11题图
