中考物理二轮复习易错专练专题03 复杂光学作图（2份打包，教师版+原卷版）

专题03 复杂光学作图 疑难易错题精选

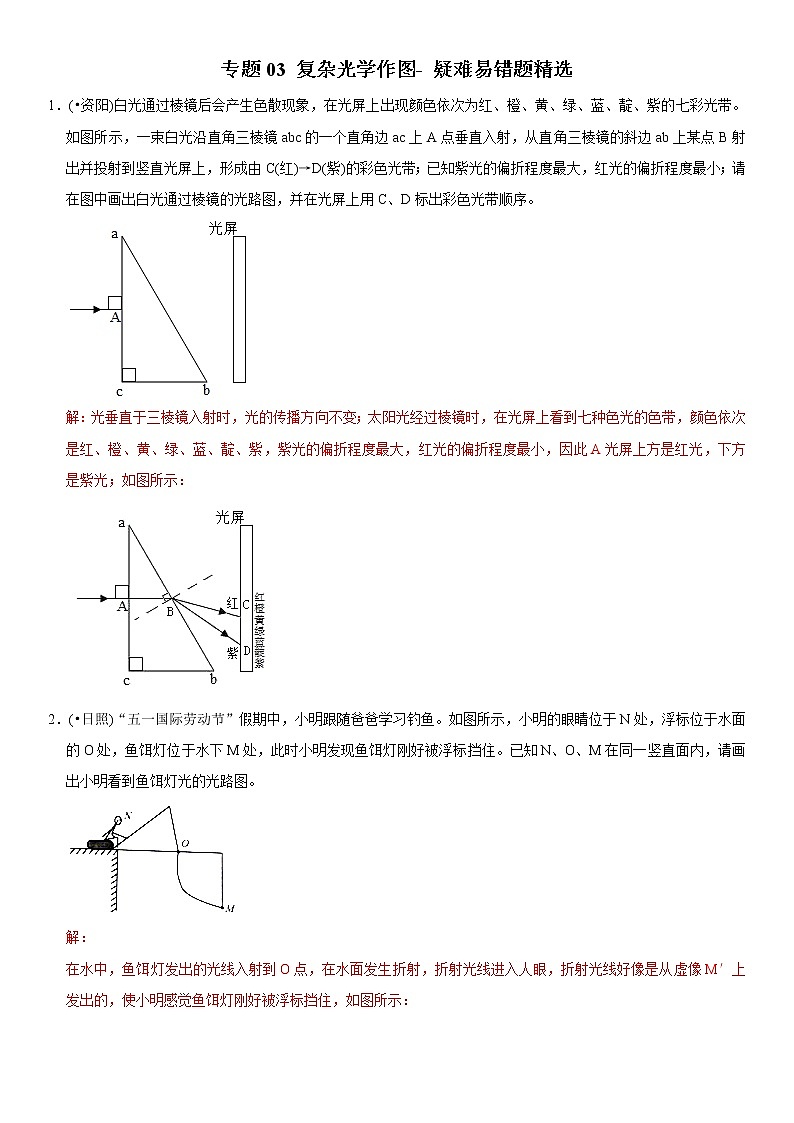

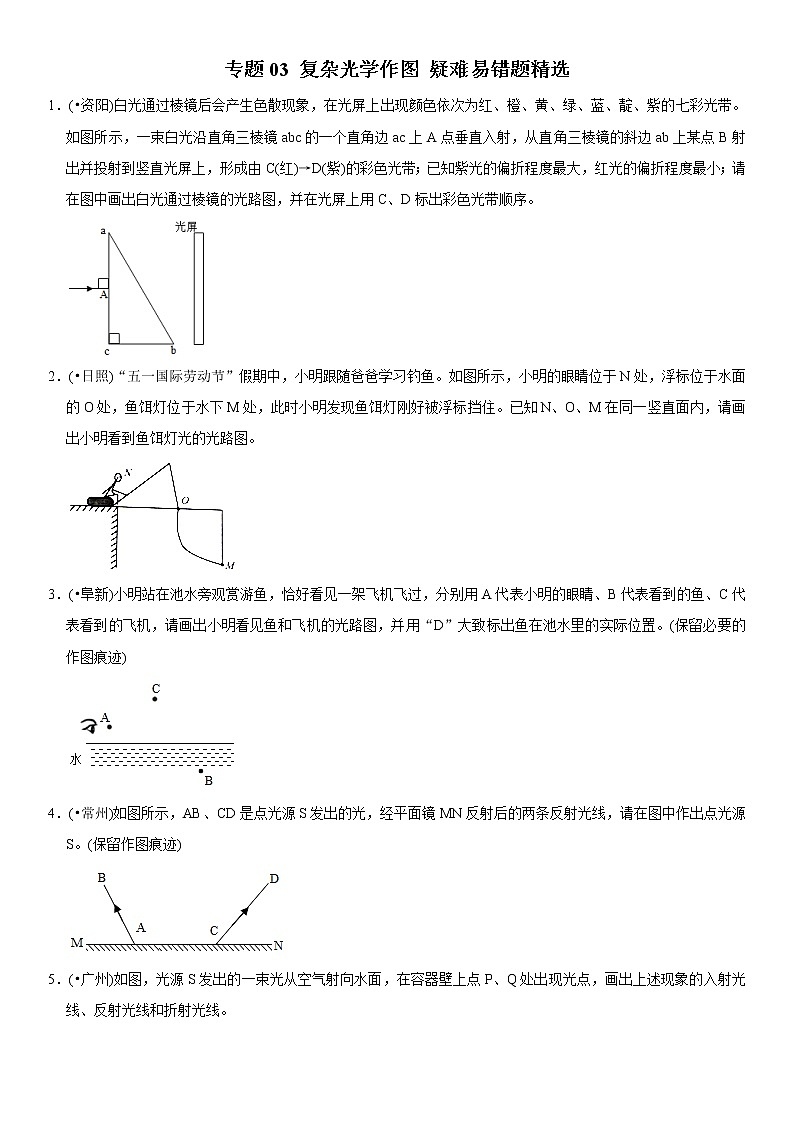

1．(•资阳)白光通过棱镜后会产生色散现象，在光屏上出现颜色依次为红、橙、黄、绿、蓝、靛、紫的七彩光带。如图所示，一束白光沿直角三棱镜abc的一个直角边ac上A点垂直入射，从直角三棱镜的斜边ab上某点B射出并投射到竖直光屏上，形成由C(红)→D(紫)的彩色光带；已知紫光的偏折程度最大，红光的偏折程度最小；请在图中画出白光通过棱镜的光路图，并在光屏上用C、D标出彩色光带顺序。

2．(•日照)“五一国际劳动节”假期中，小明跟随爸爸学习钓鱼。如图所示，小明的眼睛位于N处，浮标位于水面的O处，鱼饵灯位于水下M处，此时小明发现鱼饵灯刚好被浮标挡住。已知N、O、M在同一竖直面内，请画出小明看到鱼饵灯光的光路图。

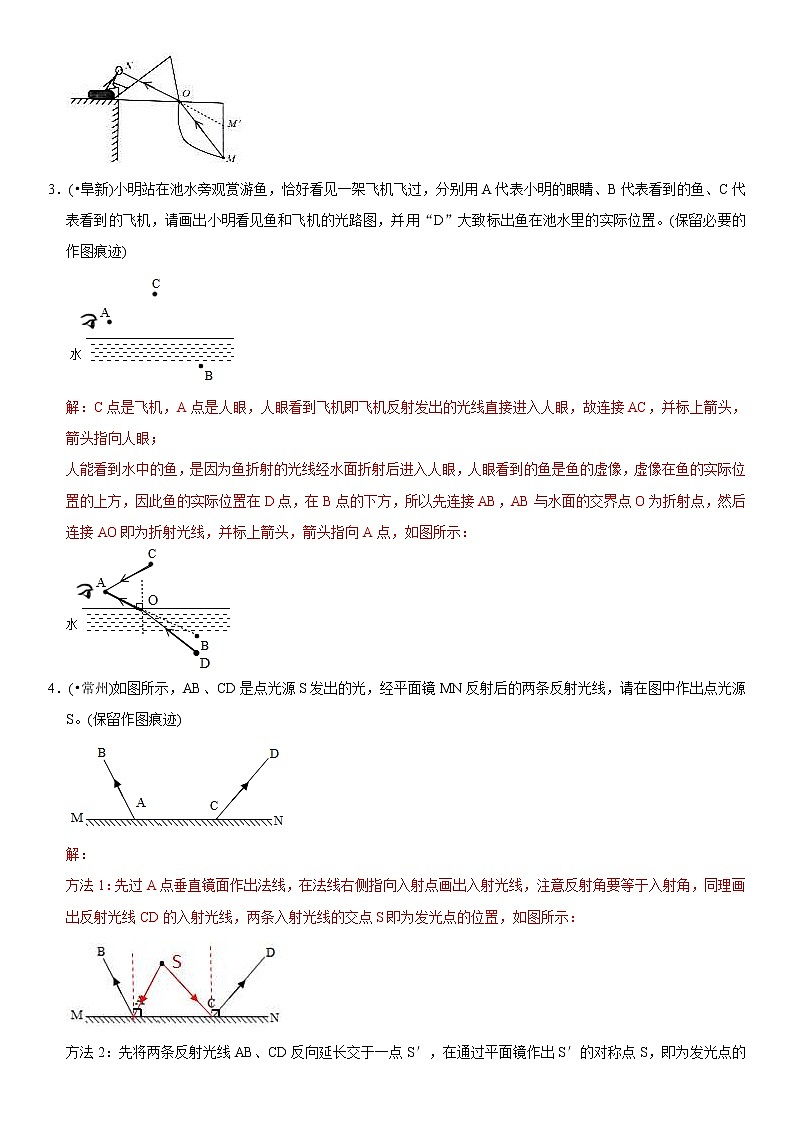

3．(•阜新)小明站在池水旁观赏游鱼，恰好看见一架飞机飞过，分别用A代表小明的眼睛、B代表看到的鱼、C代表看到的飞机，请画出小明看见鱼和飞机的光路图，并用“D”大致标出鱼在池水里的实际位置。(保留必要的作图痕迹)

4．(•常州)如图所示，AB、CD是点光源S发出的光，经平面镜MN反射后的两条反射光线，请在图中作出点光源S。(保留作图痕迹)

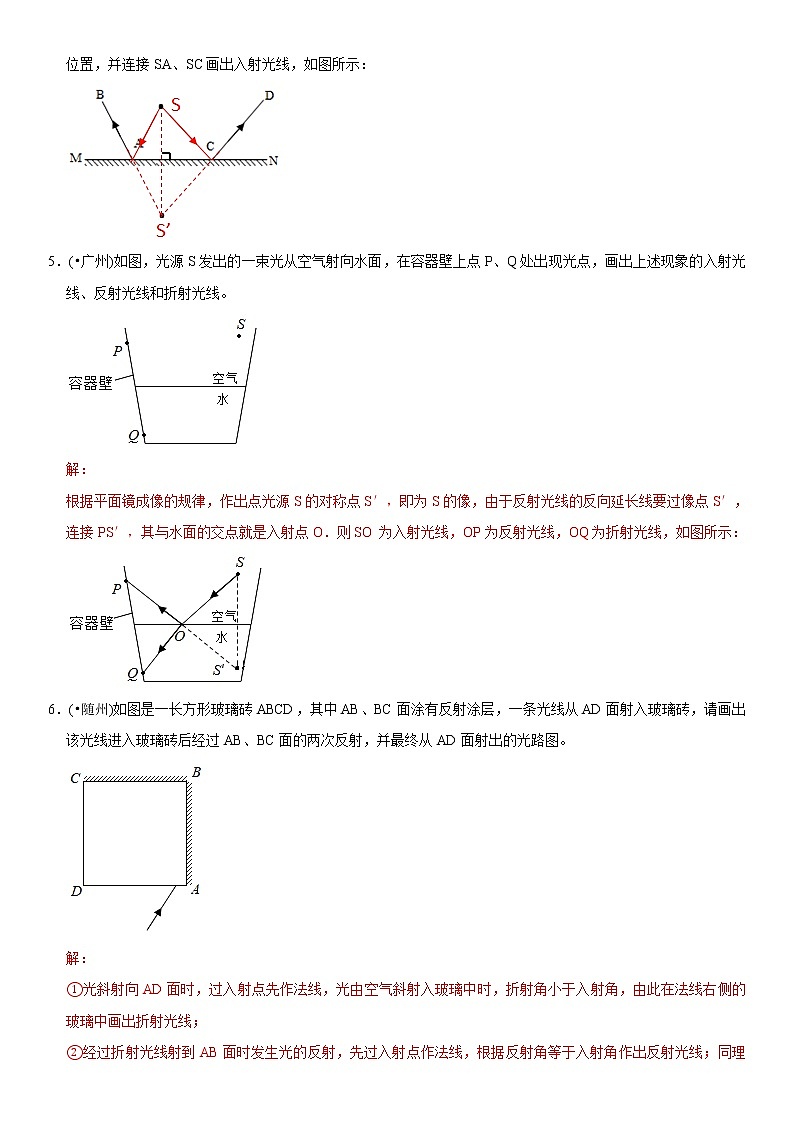

5．(•广州)如图，光源S发出的一束光从空气射向水面，在容器壁上点P、Q处出现光点，画出上述现象的入射光线、反射光线和折射光线。

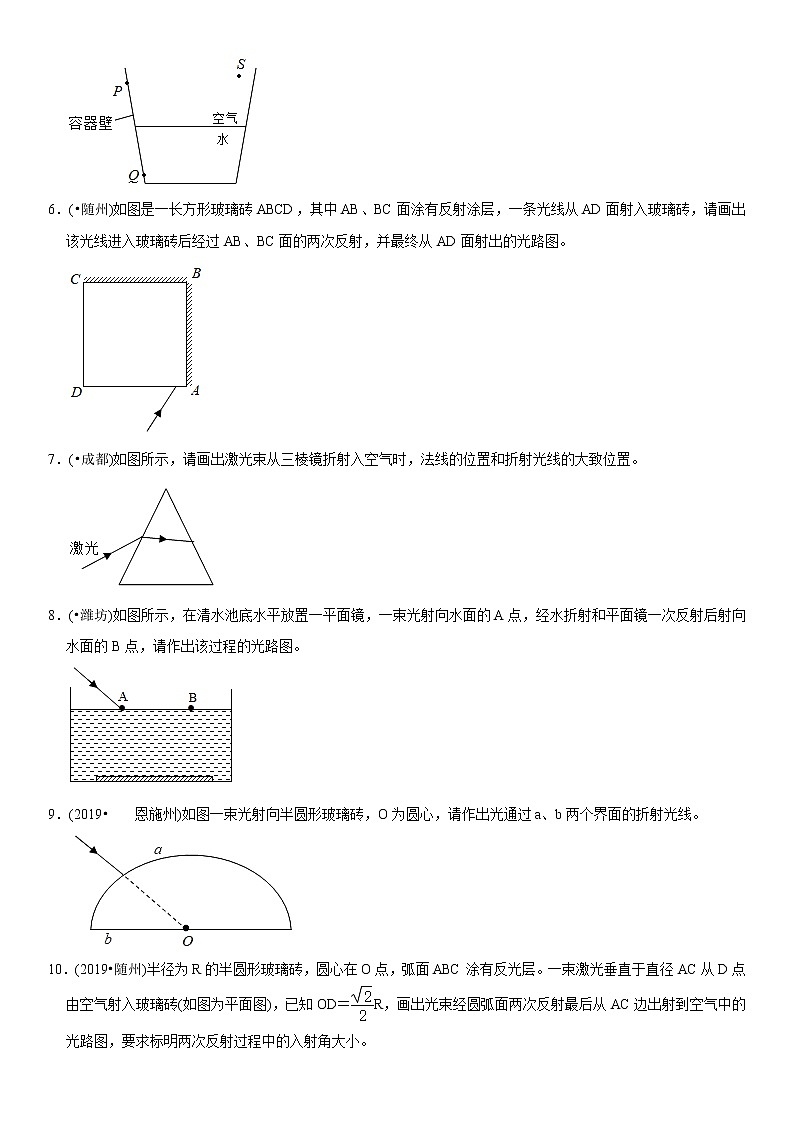

6．(•随州)如图是一长方形玻璃砖ABCD，其中AB、BC面涂有反射涂层，一条光线从AD面射入玻璃砖，请画出该光线进入玻璃砖后经过AB、BC面的两次反射，并最终从AD面射出的光路图。

7．(•成都)如图所示，请画出激光束从三棱镜折射入空气时，法线的位置和折射光线的大致位置。

8．(•潍坊)如图所示，在清水池底水平放置一平面镜，一束光射向水面的A点，经水折射和平面镜一次反射后射向水面的B点，请作出该过程的光路图。

9．(2019•恩施州)如图一束光射向半圆形玻璃砖，O为圆心，请作出光通过a、b两个界面的折射光线。

10．(2019•随州)半径为R的半圆形玻璃砖，圆心在O点，弧面ABC涂有反光层。一束激光垂直于直径AC从D点由空气射入玻璃砖(如图为平面图)，已知OD＝R，画出光束经圆弧面两次反射最后从AC边出射到空气中的光路图，要求标明两次反射过程中的入射角大小。

11．(•十堰)如图，空气中某点光源S发出一条光线射向水面，在水面发生反射和折射，反射光线经过P点。请在图中作出这条入射光线、对应的反射光线和折射光线的大致方向(保留作图痕迹)。

12．(•东营)如图所示，一束光从水中斜射向空气中，同时发生折射和反射，试在图中画出这束光的折射光线的大致方向和反射光线。

13．(•恩施州)有一工作间，人在B处要想看到外间A处的花盆，需要在某处安装一块平面镜。请把平面镜C画到合适的位置，并完成由B看到A的光路(只需在图中画出一条光的完整路径)。

14．(•黔西南州)如图，装有水的烧杯底部有一枚硬币A，眼睛在B处看到硬币在C处。画出人眼看到硬币的光路图。

15．(•枣庄)如图所示，小明利用一块平面镜使此时的太阳光射入隧道内，请你通过作图画出平面镜，并在图中标出反射角的度数。

16．(•黔南州)如图所示，一束光射向玻璃砖并穿过玻璃砖，画出这束光进入玻璃和离开玻璃后的光线。
