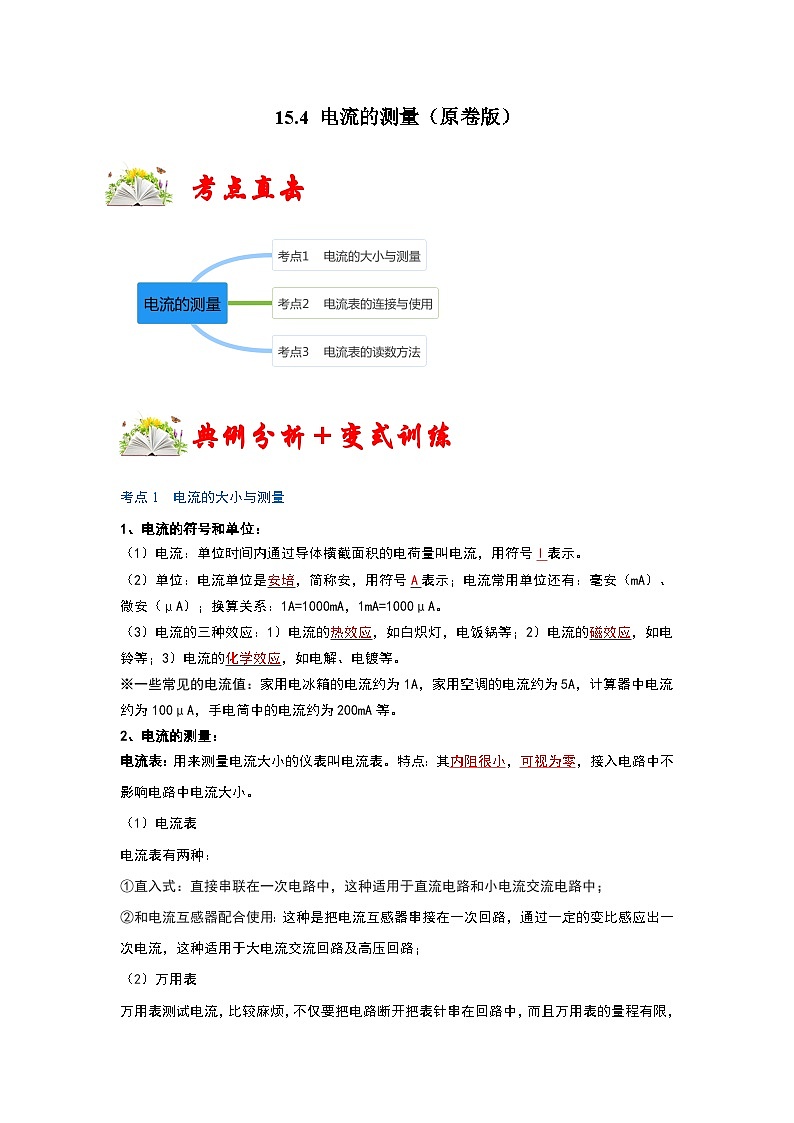

人教版九年级物理全一册同步考点专题训练15.4电流的测量(原卷版+解析)

这是一份人教版九年级物理全一册同步考点专题训练15.4电流的测量(原卷版+解析)，共29页。试卷主要包含了电流的符号和单位，电流的测量等内容，欢迎下载使用。



典例分析＋变式训练
考点1 电流的大小与测量
1、电流的符号和单位：
（1）电流：单位时间内通过导体横截面积的电荷量叫电流，用符号I表示。
（2）单位：电流单位是安培，简称安，用符号A表示；电流常用单位还有：毫安（mA）、微安（μA）；换算关系：1A=1000mA，1mA=1000μA。
（3）电流的三种效应：1）电流的热效应，如白炽灯，电饭锅等；2）电流的磁效应，如电铃等；3）电流的化学效应，如电解、电镀等。
※一些常见的电流值：家用电冰箱的电流约为1A，家用空调的电流约为5A，计算器中电流约为100μA，手电筒中的电流约为200mA等。
2、电流的测量：
电流表：用来测量电流大小的仪表叫电流表。特点：其内阻很小，可视为零，接入电路中不影响电路中电流大小。
（1）电流表
电流表有两种：
①直入式：直接串联在一次电路中，这种适用于直流电路和小电流交流电路中；
②和电流互感器配合使用：这种是把电流互感器串接在一次回路，通过一定的变比感应出一次电流，这种适用于大电流交流回路及高压回路；
（2）万用表
万用表测试电流，比较麻烦，不仅要把电路断开把表针串在回路中，而且万用表的量程有限，适用于直流回路和小电流交流回路；

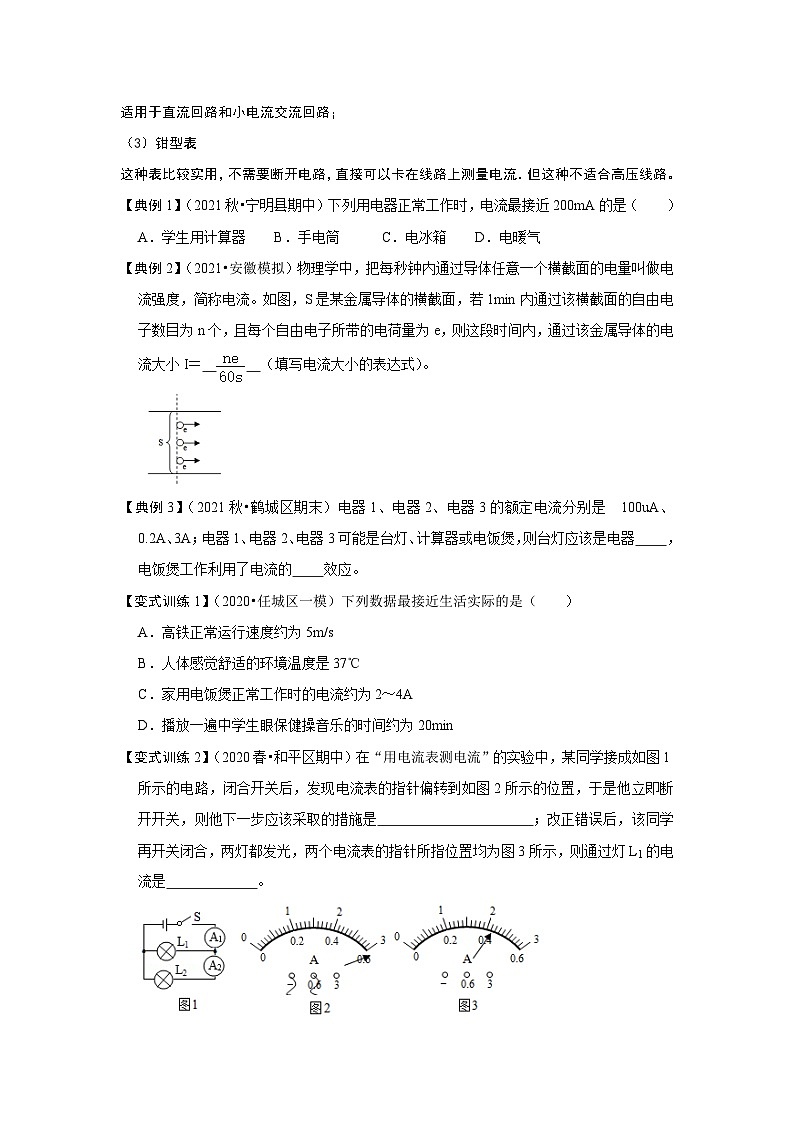

（3）钳型表
这种表比较实用，不需要断开电路，直接可以卡在线路上测量电流．但这种不适合高压线路。
【典例1】（2021秋•宁明县期中）下列用电器正常工作时，电流最接近200mA的是（ ）
A．学生用计算器 B．手电筒 C．电冰箱 D．电暖气
【典例2】（2021•安徽模拟）物理学中，把每秒钟内通过导体任意一个横截面的电量叫做电流强度，简称电流。如图，S是某金属导体的横截面，若1min内通过该横截面的自由电子数目为n个，且每个自由电子所带的电荷量为e，则这段时间内，通过该金属导体的电流大小I＝ （填写电流大小的表达式）。

【典例3】（2021秋•鹤城区期末）电器1、电器2、电器3的额定电流分别是 100uA、0.2A、3A；电器1、电器2、电器3可能是台灯、计算器或电饭煲，则台灯应该是电器 ，电饭煲工作利用了电流的 效应。
【变式训练1】（2020•任城区一模）下列数据最接近生活实际的是（ ）
A．高铁正常运行速度约为5m/s
B．人体感觉舒适的环境温度是37℃
C．家用电饭煲正常工作时的电流约为2～4A
D．播放一遍中学生眼保健操音乐的时间约为20min
【变式训练2】（2020春•和平区期中）在“用电流表测电流”的实验中，某同学接成如图1所示的电路，闭合开关后，发现电流表的指针偏转到如图2所示的位置，于是他立即断开开关，则他下一步应该采取的措施是 ；改正错误后，该同学再开关闭合，两灯都发光，两个电流表的指针所指位置均为图3所示，则通过灯L1的电流是 。

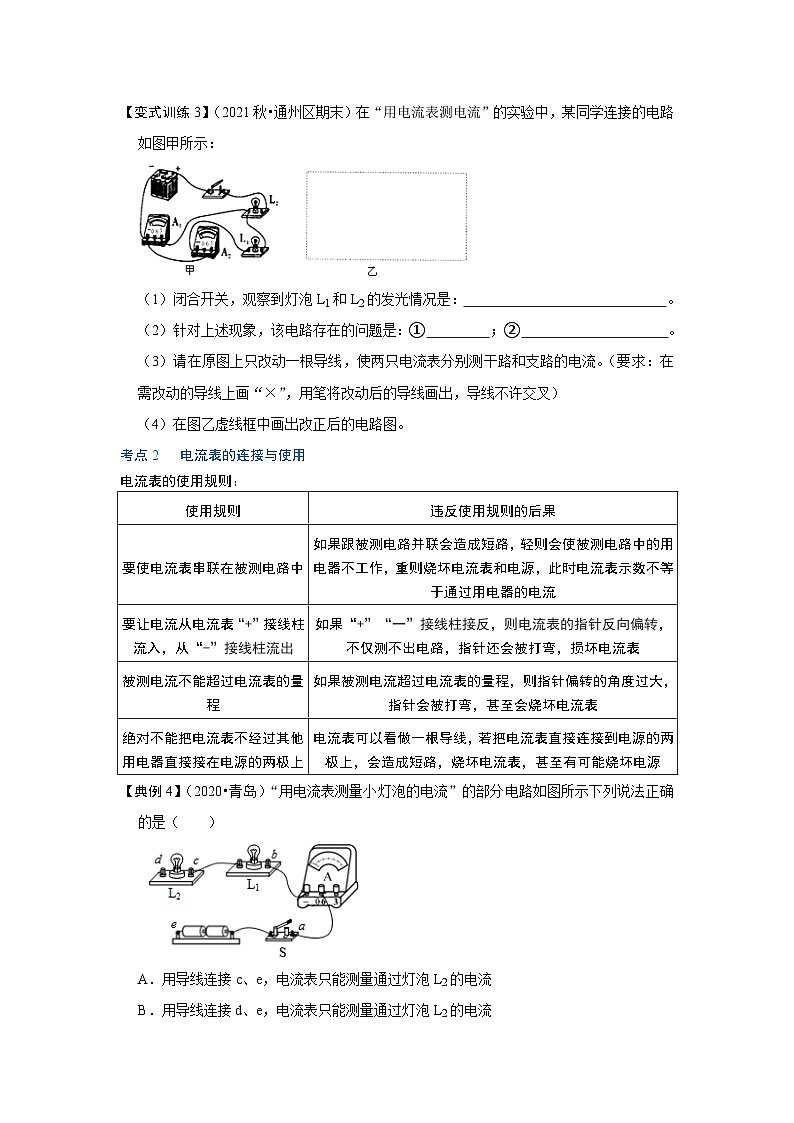

【变式训练3】（2021秋•通州区期末）在“用电流表测电流”的实验中，某同学连接的电路如图甲所示：
（1）闭合开关，观察到灯泡L1和L2的发光情况是： 。
（2）针对上述现象，该电路存在的问题是：① ；② 。
（3）请在原图上只改动一根导线，使两只电流表分别测干路和支路的电流。（要求：在需改动的导线上画“×”，用笔将改动后的导线画出，导线不许交叉）
（4）在图乙虚线框中画出改正后的电路图。
考点2 电流表的连接与使用
电流表的使用规则：
【典例4】（2020•青岛）“用电流表测量小灯泡的电流”的部分电路如图所示下列说法正确的是（ ）

A．用导线连接c、e，电流表只能测量通过灯泡L2的电流
B．用导线连接d、e，电流表只能测量通过灯泡L2的电流
C．用两根导线分别连接a、d和c、e，电流表只能测量通过灯泡L1的电流
D．用两根导线分别连接b、d和c、e，电流表只能测量通过灯泡L2的电流
【典例5】（2022•乌鲁木齐一模）图中，能正确测量通过灯L1电流的电路是（ ）
A． B． C． D．
【典例6】（2020•南陵县模拟）在研究并联电路电流特点时，按如图甲所示电路图连接好电路。闭合开关S和S1，观察电表示数，再闭合开关S2，小明观察到电流表A2的示数如图乙所示，为了使测量更精确，断开开关后，接下来的操作是 。

【变式训练1】（2020•成都模拟）如图所示的四个电路中，要求用电流表测量通过灯L1的电流，符合要求的是（ ）
A．B．C．D．
【变式训练2】（2021•新华区校级一模）如图所示，能够正确测量通过灯L2电流的是（ ）
A．B．
C．D．
【变式训练3】（2021秋•桑植县期中）观察下面所示四个电路图，并请填空完成回答：

在图A所示的电路中，电流表测的是 的电流；
在图B中电流表测的是 的电流；
在图C中的电路出现的错误是 ；
在图D中出现的错误是 。
【变式训练4】（2021秋•滨城区期中）如图所示的电路，开关闭合时电流表甲测量的是通过
（选填“L1”“L2”或“L1和L2”）的电流，电流表乙测量的是通过 （选填“L1”“L2”或“L1和L2”）的电流，L1和L2两只灯泡是 （选填“串联”或“并联”）关系。

考点3 电流表的读数方法
（1）确定量程，看清选用的是哪个量程，从而知道电流表可以测量的最大电流是0.6A还是3A；
（2）确定分度值，根据所使用的量程，看清每一大格表示的电流值，认清每一大格又分成多少小格，确定每一小格表示的电流值是多少，如果使用0-0.6A量程，则每一小格是0.02A，如果使用0-3A量程，则每一小格是0.1A；
（3）接通电流后，当指针稳定后（不再左右摆动时）读数，看清指针一共转过多少小格，用每一小格代表的电流值乘以格数即是被测的电流，即I=分度值×小格数。
【典例7】（2021秋•苏州期中）在实验室，某同学发现一个电流表有两个量程，大量程是0～9A，小量程模糊不清。为了测量小量程是多少，她先用大量程接入电路，指针位置如图（a）所示，然后再改用小量程接入同一电路，指针指示如图（b）所示，则电流表的小量程为（ ）

A．0.06AB．0.1AC．0.2AD．0～3A
【典例8】（2021•温江区模拟）用电流表测量前应先估计待测电流的大小，如果不能估计，可以先用 量程进行快速试触。如图所示，电流表的示数为 A。

【变式训练1】（2020秋•上思县期中）如图所示，电流表的指针指在图中所示的位置，若电流表所选用的量程是0～0.6A，则电流表的示数为（ ）

A．0.3AB．0.06AC．3.0AD．0.60A
【变式训练2】（2021秋•天等县期中）如图所示，实验室用电流表的读数为（ ）

A．0.50AB．0.45AC．2.2AD．2.5A
【变式训练3】（2020秋•南县期末）小华同学根据图甲所示的实物图，在闭合开关后，两个电流表的示数如图乙、丙所示，则电流表A1的示数是 A，通过小灯泡L2的电流是 A。

课堂巩固训练
一、选择题。
1．（2021•沈河区一模）下列每个家用电器正常工作时的电流约为5A的是（ ）
A．微波炉B． 手机
C．日光灯管D．电视机
2．（2022•凤凰县模拟）如图所示，粗心的小强把电流表接在了L1的两端。此时如果闭合开关，一定会发生（ ）
A．电源短路 B．电流表损坏 C．L1不亮 D．L2的灯丝烧断
3．（2021秋•商河县期中）一位同学在使用电流表测较小电流时，应该使用“﹣”和“0.6”两个接线柱，但却错误地用了“﹣”和“3”两个接线柱接入了电路，其他部分连接正确，闭合开关后，电流表会出现（ ）
A．指针不偏转 B．指针反向偏转
C．指针偏转角度偏小 D．指针摆动太大，电流表可能被烧坏
4．（2021秋•杜集区校级月考）用一个电源，一个开关，两块电流表，两只灯泡组成如图所示的4个不同的电路，其中A1表能正确并直接测量灯L1电流的是（ ）
A．B．C．D．
5．（2019秋•福田区校级月考）如图所示，电流表A所测的电流是（ ）
A．通过L1上的电流B．通过L2的电流
C．通过干路的电流D．都有可能
二、填空题。
6．（2021秋•黔西南州期中）在如图所示的两种电器中，图甲是一种常见的家用电风扇，它的工作电流约为300mA，图乙是一台大功率电动机，它的工作电流为15A．则工作电流较大的用电器是 ，且大电流是小电流的 倍。
7．（2021秋•海州区期中）如图是实验室常用的一种电流表，其零刻度不在表盘的最左端。当导线a、b分别与标有“﹣”和“3”的接线柱相连时，电流表指针偏转情况如图所示，此时，电流是从导线 （填“a”或“b”）流入电流表，说明电流表接线柱 。纠正后为了减少误差，应将导线a与标有“ ”的接线柱相连，b与标有“ ”的接线柱相连。
8．（2020•邛崃市模拟）如图甲所示的电路，当开关S闭合后，电流表测量的是通过 （选填“电源”、“L1”或“L2”）的电流，电流表的指针偏转如图乙所示，电流表的示数为 A．

三、作图题。
9．（2022•深圳模拟）如图甲所示为测量小灯泡电功率的实验电路图，小灯泡额定电压3.8V，请用笔画线代替导线，将图乙中的实物连接起来。

10．（2022•兰州一模）请根据如图所示的实物图，请画出对应的电路图。

五、实验探究题。
11．（2021秋•新兴县期末）甲、乙、丙三位同学在做“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处。当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙、丙所示的三种情况。请分析他们在电流表的使用上分别存在什么问题，并写在下面的横线上。
甲同学的问题： ；
乙同学的问题： ；
丙同学的问题： 。
12．（2021秋•金水区校级月考）在“用电流表测电流”的实验中，小明设计了如图甲所示的电路进行实验。
（1）在连接电路时，开关应处于 状态，连接电路前电流表的指针如图乙所示，则应该进行的操作是 。
（2）已知电路中的电流约在0.4A左右，请你在图甲中用笔画线代替导线，将电路补充完整。
（3）若小明正确连接好电路后闭合开关，电流表的指针如图丙所示，则电路中的电流为
A。
六、计算题。
13．（2021秋•葫芦岛月考）在如图所示的电路中，L1和L2是两个不同规格的灯泡。问：
（1）只闭合S1时，若电流表A的示数为0.6A，则通过L1和L2的电流分别是多少？
（2）只闭合S2时，若电流表A的示数为0.2A，则通过L1和L2的电流分别是多少？
（3）当闭合S1和S3时，若电流表A的示数为0.9A，通过L1的电流为0.6A，则通过L2的电流是多少？
14．（2021秋•乌拉特前旗校级期中）如图所示电路，开关S闭合后，通过电流表A1的示数为0.3A，且电流表A和A1的指针偏转角度相同，则：
（1）电流表A的示数为多少？
（2）通过灯泡L2的电流为多少？

使用规则
违反使用规则的后果
要使电流表串联在被测电路中
如果跟被测电路并联会造成短路，轻则会使被测电路中的用电器不工作，重则烧坏电流表和电源，此时电流表示数不等于通过用电器的电流
要让电流从电流表“+”接线柱流入，从“-”接线柱流出
如果“+”“一”接线柱接反，则电流表的指针反向偏转，不仅测不出电路，指针还会被打弯，损坏电流表
被测电流不能超过电流表的量程
如果被测电流超过电流表的量程，则指针偏转的角度过大，指针会被打弯，甚至会烧坏电流表
绝对不能把电流表不经过其他用电器直接接在电源的两极上
电流表可以看做一根导线，若把电流表直接连接到电源的两极上，会造成短路，烧坏电流表，甚至有可能烧坏电源
15.4 电流的测量（解析版）
考点直击


典例分析＋变式训练
考点1 电流的大小与测量
1、电流的符号和单位：
（1）电流：单位时间内通过导体横截面积的电荷量叫电流，用符号I表示。
（2）单位：电流单位是安培，简称安，用符号A表示；电流常用单位还有：毫安（mA）、微安（μA）；换算关系：1A=1000mA，1mA=1000μA。
（3）电流的三种效应：1）电流的热效应，如白炽灯，电饭锅等；2）电流的磁效应，如电铃等；3）电流的化学效应，如电解、电镀等。
※一些常见的电流值：家用电冰箱的电流约为1A，家用空调的电流约为5A，计算器中电流约为100μA，手电筒中的电流约为200mA等。
2、电流的测量：
电流表：用来测量电流大小的仪表叫电流表。特点：其内阻很小，可视为零，接入电路中不影响电路中电流大小。
（1）电流表
电流表有两种：
①直入式：直接串联在一次电路中，这种适用于直流电路和小电流交流电路中；
②和电流互感器配合使用：这种是把电流互感器串接在一次回路，通过一定的变比感应出一次电流，这种适用于大电流交流回路及高压回路；
（2）万用表
万用表测试电流，比较麻烦，不仅要把电路断开把表针串在回路中，而且万用表的量程有限，适用于直流回路和小电流交流回路；
（3）钳型表
这种表比较实用，不需要断开电路，直接可以卡在线路上测量电流．但这种不适合高压线路。
【典例1】（2021秋•宁明县期中）下列用电器正常工作时，电流最接近200mA的是（ ）
A．学生用计算器B．手电筒
C．电冰箱D．电暖气
【答案】B。
【解答】解：
200mA＝0.2A；
A、学生计算器的电功率约0.5mW，根据P＝UI变形后可得I＝＝≈0.000033A，故A不符合题意；
B、手电筒的电功率在1W左右，根据P＝UI变形后可得I＝＝≈0.3A，接近0.2A，故B符合题意；
C、电冰箱的电功率一般为200W左右，根据P＝UI变形后可得I＝＝≈1A，故C不符合题意；
D、电暖气的电功率在1000W左右，根据P＝UI变形后可得I＝＝≈5A，故D不符合题意。
故选：B。
【典例2】（2021•安徽模拟）物理学中，把每秒钟内通过导体任意一个横截面的电量叫做电流强度，简称电流。如图，S是某金属导体的横截面，若1min内通过该横截面的自由电子数目为n个，且每个自由电子所带的电荷量为e，则这段时间内，通过该金属导体的电流大小I＝ （填写电流大小的表达式）。

【答案】。
【解答】解：1min＝60s通过导体横截面的电荷量为Q＝ne，
所以，通过该金属导体的电流大小为I＝＝。
故答案为：。
【典例3】（2021秋•鹤城区期末）电器1、电器2、电器3的额定电流分别是 100uA、0.2A、3A；电器1、电器2、电器3可能是台灯、计算器或电饭煲，则台灯应该是电器 2 ，电饭煲工作利用了电流的 热 效应。
【答案】2；热。
【解答】解：（1）生活经验告诉我们，三者电饭煲的电功率最大，台灯次之，计算器最小，正常工作时的电流电饭煲的最大，台灯次之，计算器最小，所以台灯应该是电器2；
（2）电饭煲使用时消耗电能转化为内（热）能，利用了电流的热效应；
故答案为：2；热。
【变式训练1】（2020•任城区一模）下列数据最接近生活实际的是（ ）
A．高铁正常运行速度约为5m/s
B．人体感觉舒适的环境温度是37℃
C．家用电饭煲正常工作时的电流约为2～4A
D．播放一遍中学生眼保健操音乐的时间约为20min
【答案】C。
【解答】解：A、高铁正常运行的速度可以达到300km/h≈83m/s。故A不符合实际；
B、人的正常体温约37℃，感觉舒适的温度在23℃左右。故B不符合实际；
C、家用电饭煲的功率在400W～1000W之间，正常工作的电流在≈2A到≈5A之间。故C符合实际；
D、中小学课间活动时间一般为10min，播放一遍中学生眼保健操音乐的时间约为5min。故D不符合实际。
故选：C。
【变式训练2】（2020春•和平区期中）在“用电流表测电流”的实验中，某同学接成如图1所示的电路，闭合开关后，发现电流表的指针偏转到如图2所示的位置，于是他立即断开开关，则他下一步应该采取的措施是 将电流表的量程更换为0～3A ；改正错误后，该同学再开关闭合，两灯都发光，两个电流表的指针所指位置均为图3所示，则通过灯L1的电流是 1.68A 。
【答案】将电流表的量程更换为0～3A；1.68A。
【解答】解：由图可知，指针偏转到最右边，且超出了刻度盘上的最大刻度，所以是选用的电流表的量程太小了；为了能测出电路中的电流，必须将电流表的量程更换为0～3A；
由电路图可知，电流表A1测量的是干路中的电流，电流表A2测量的是L2的电流；根据并联电路的特点可知，干路中的电流等于支路电流的和，电流表A1的示数要大于电流表A2的示数，故电流表A1的量程是0﹣3A，电流表A2的量程是0﹣0.6A，则电流表A1的示数是2.1A，电流表A2的示数是0.42A，则通过灯泡L1的电流是2.1A﹣0.42A＝1.68A。
故答案为：将电流表的量程更换为0～3A；1.68A。
【变式训练3】（2021秋•通州区期末）在“用电流表测电流”的实验中，某同学连接的电路如图甲所示：
（1）闭合开关，观察到灯泡L1和L2的发光情况是： 灯泡L1不发光，L2发光 。
（2）针对上述现象，该电路存在的问题是：① L1被短路 ；② 电流表A2的正负接线柱接反 。
（3）请在原图上只改动一根导线，使两只电流表分别测干路和支路的电流。（要求：在需改动的导线上画“×”，用笔将改动后的导线画出，导线不许交叉）
（4）在图乙虚线框中画出改正后的电路图。
【答案】（1）灯泡L1不发光，L2发光；（2）L1被短路；电流表A2的正负接线柱接反；（3）实物电路图如上图所示；（4）电路图如上图所示。
【解答】解：（1）从实物图可知：导线直接接到了灯泡L1的两端，则导致L1短路，所以，灯泡L2发光，L1不发光；
（2）该电路存在的问题是：①L1被短路，②电流表A2的正负接线柱接反。
使L1不亮的原因是L1被短路；
（3）根据一个电流表在干路，一个在支路，将A2的“3”接线柱改到开关的右侧接线柱即可，如下图所示：
（4）从电源正极开始，经过开关后进行分支，一支经过灯泡L2，另一支经过电流表A2和灯泡L1，然后两支汇合共同经电流表A1回到电源负极，如下图所示：
故答案为：（1）灯泡L1不发光，L2发光；（2）L1被短路；电流表A2的正负接线柱接反；（3）实物电路图如上图所示；（4）电路图如上图所示。
考点2 电流表的连接与使用
电流表的使用规则：
【典例4】（2020•青岛）“用电流表测量小灯泡的电流”的部分电路如图所示下列说法正确的是（ ）

A．用导线连接c、e，电流表只能测量通过灯泡L2的电流
B．用导线连接d、e，电流表只能测量通过灯泡L2的电流
C．用两根导线分别连接a、d和c、e，电流表只能测量通过灯泡L1的电流
D．用两根导线分别连接b、d和c、e，电流表只能测量通过灯泡L2的电流
【答案】C。
【解答】解：A、用导线连接c、e（如图甲），此时只有灯泡L1接入电路中，所以电流表只能测量通过灯泡L1的电流，故A错误；
B、用导线连接d、e（如图乙），两个灯泡串联接入电路中，因串联电路中各处的电流相等，则此时电流表既能测通过灯泡L1的电流，也能测通过灯泡L2的电流，故B错误；
C、用两根导线分别连接a、d和c、e时（如图丙），此时两个灯泡并联，电流表串联在L1的支路中，测量的是L1的电流，故C正确；
D、用两根导线分别连接b、d和c、e（如图丁），此时两个灯泡并联，电流表接在干路中，测量的是干路的电流，故D错误。
故选：C。
【典例5】（2022•乌鲁木齐一模）图中，能正确测量通过灯L1电流的电路是（ ）
A． B． C． D．
【答案】B。
【解答】解：A、电流表在干路上测的是干路的电流，故A错误；
B、电流表与L1串联，测的是L1的电流，并且正负接线柱连接正确，故B正确；
C、测量干路中的电流表连接正确，但下面电流表与L2串联，测L2中的电流，并且正负接线柱错误，故C错误；
D、电流表与L1串联，测的是L1的电流，但正负接线柱连接错误，故D错误。
故选：B。
【典例6】（2020•南陵县模拟）在研究并联电路电流特点时，按如图甲所示电路图连接好电路。闭合开关S和S1，观察电表示数，再闭合开关S2，小明观察到电流表A2的示数如图乙所示，为了使测量更精确，断开开关后，接下来的操作是 将“3A”上的线头改接到“0.6A”处 。

【答案】将“3A”上的线头改接到“0.6A”处。
【解答】解：由图可知，电流表A2的指针向右偏转幅度很小，说明所测的电流较小，电流表选择的量程过大，所以需要改接小量程，也就是将“3A”上的线头改接到“0.6A”处。
故答案为：将“3A”上的线头改接到“0.6A”处。
【变式训练1】（2020•成都模拟）如图所示的四个电路中，要求用电流表测量通过灯L1的电流，符合要求的是（ ）
A．B．C．D．
【答案】C。
【解答】解：A、电流表与L2串联，测L2的电流，该选项错误；
B、电流表接在干路上，测的是干路的电流，该选项错误；
C、电流表与L1串联，测的是L1的电流，该选项正确；
D、电流表在干路上了，测的是干路的电流，该选项错误。
故选：C。
【变式训练2】（2021•新华区校级一模）如图所示，能够正确测量通过灯L2电流的是（ ）
A．B．
C．D．
【答案】C。
【解答】解：A、图中两灯泡并联，电流表测干路电流，故A错误；
B、图中两灯泡并联，电流表与灯泡L2串联，但正负接线柱接反了，故B错误；
C、图中两灯泡并联，电流表与灯泡L2串联，且正负接线柱正确，可直接测量通过灯L2的电流，故C正确；
D、图中两灯泡并联，电流表与灯泡L1串联，测量的是通过灯L1的电流，故D错误。
故选：C。
【变式训练3】（2021秋•桑植县期中）观察下面所示四个电路图，并请填空完成回答：

在图A所示的电路中，电流表测的是 总 的电流；
在图B中电流表测的是 L2 的电流；
在图C中的电路出现的错误是 电流表造成短路 ；
在图D中出现的错误是 电流表+﹣接线柱接反了 。
【答案】总；L2；电流表造成短路；电流表+﹣接线柱接反了。
【解答】解：（1）图A所示的电路中，电流表串联在干路上，所以电流表测的是干路中的总电流；
（2）图B所示的电路中，电流表串联在L2所在的支路上，所以电流表测的是L2的电流；
（3）在图C中的电路中，电流表和灯泡并联，易发生短路，出现的错误是电流表造成短路；
（4）在图D中出现的错误是：电流表+﹣接线柱接反了。
故答案为：总；L2；电流表造成短路；电流表+﹣接线柱接反了。
【变式训练4】（2021秋•滨城区期中）如图所示的电路，开关闭合时电流表甲测量的是通过 L2 （选填“L1”“L2”或“L1和L2”）的电流，电流表乙测量的是通过 L1和L2 （选填“L1”“L2”或“L1和L2”）的电流，L1和L2两只灯泡是 并联 （选填“串联”或“并联”）关系。

【答案】L2；L1和L2；并联。
【解答】解：两个电灯并联，电流表甲测量灯泡L2的电流，电流表乙在干路上，测量的是灯泡L1和灯泡L2的电流，故电流表甲与L2串联，开关S在干路上。
故答案为：L2；L1和L2；并联
考点3 电流表的读数方法
（1）确定量程，看清选用的是哪个量程，从而知道电流表可以测量的最大电流是0.6A还是3A；
（2）确定分度值，根据所使用的量程，看清每一大格表示的电流值，认清每一大格又分成多少小格，确定每一小格表示的电流值是多少，如果使用0-0.6A量程，则每一小格是0.02A，如果使用0-3A量程，则每一小格是0.1A；
（3）接通电流后，当指针稳定后（不再左右摆动时）读数，看清指针一共转过多少小格，用每一小格代表的电流值乘以格数即是被测的电流，即I=分度值×小格数。
【典例7】（2021秋•苏州期中）在实验室，某同学发现一个电流表有两个量程，大量程是0～9A，小量程模糊不清。为了测量小量程是多少，她先用大量程接入电路，指针位置如图（a）所示，然后再改用小量程接入同一电路，指针指示如图（b）所示，则电流表的小量程为（ ）

A．0.06AB．0.1AC．0.2AD．0～3A
【答案】D。
【解答】解：大量程的每一个大格是3A，每一个小格是0.3A，示数是1.5A，
大小量程的电流表接入的是同一电路，示数应该是相同的，
b图中指针的位置是1.5A，正好是总刻度数的一半，
所以，小量程为0～3A。
故选：D。
【典例8】（2021•温江区模拟）用电流表测量前应先估计待测电流的大小，如果不能估计，可以先用 较大 量程进行快速试触。如图所示，电流表的示数为 0.42 A。

【答案】较大；0.42。
【解答】解：（1）用电流表测量电路的电流时，如果不能估计电流大小，可以选用较大量程进行快速试触；
（2）电流表使用了0～0.6A的量程，分度值为0.02A，故电流为0.42A。
故答案为：较大；0.42。
【变式训练1】（2020秋•上思县期中）如图所示，电流表的指针指在图中所示的位置，若电流表所选用的量程是0～0.6A，则电流表的示数为（ ）

A．0.3AB．0.06AC．3.0AD．0.60A
【答案】B。
【解答】解：电流表所选用的量程是0～0.6A，分度值为0.02A，示数为0.06A。
故选：B。
【变式训练2】（2021秋•天等县期中）如图所示，实验室用电流表的读数为（ ）

A．0.50AB．0.45AC．2.2AD．2.5A
【答案】A。
【解答】解：电流表使用量程0～0.6A，分度值0.02A，示数为I＝0.40A+5×0.02A＝0.50A。
故选：A。
【变式训练3】（2020秋•南县期末）小华同学根据图甲所示的实物图，在闭合开关后，两个电流表的示数如图乙、丙所示，则电流表A1的示数是 0.5 A，通过小灯泡L2的电流是 0.3 A。

【答案】0.5；0.3。
【解答】解：由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L1支路的电流，
由图乙和图丙可知，两电流表的量程均为0～0.6A，分度值为0.02A，示数依次为0.2A、0.5A，
因并联电路中干路电流等于各支路电流之和，
所以，干路电流表A1的示数I＝0.5A，电流表A2的示数即通过L1的电流I1＝0.2A，
则通过小灯泡L2的电流I2＝I﹣I1＝0.5A﹣0.2A＝0.3A。
故答案为：0.5；0.3。
课堂巩固训练
一、选择题。
1．（2021•沈河区一模）下列每个家用电器正常工作时的电流约为5A的是（ ）
A．微波炉B． 手机
C．日光灯管D．电视机
【答案】A。
【解答】解：A、家用电器微波炉正常工作时的电流约为5A，故A正确；
B、手机工作电流约为0.1A，故B错误；
C、日光灯的工作电流约为0.2A，故C错误；
D、电视机的工作电流约为0.5A，故D错误。
故选：A。
2．（2022•凤凰县模拟）如图所示，粗心的小强把电流表接在了L1的两端。此时如果闭合开关，一定会发生（ ）
A．电源短路 B．电流表损坏 C．L1不亮 D．L2的灯丝烧断
【答案】C。
【解答】解：由于电流表的内阻很小，在电路相当于导线，当把电流表接在了L1的两端时，电流表把灯L1短路，所以灯L1不亮，故C正确；
电流表与灯L2串联接入电路，电源不会短路，灯L2发光，电流表与灯L2不一定会烧坏，故ABD错误。
故选：C。
3．（2021秋•商河县期中）一位同学在使用电流表测较小电流时，应该使用“﹣”和“0.6”两个接线柱，但却错误地用了“﹣”和“3”两个接线柱接入了电路，其他部分连接正确，闭合开关后，电流表会出现（ ）
A．指针不偏转 B．指针反向偏转
C．指针偏转角度偏小 D．指针摆动太大，电流表可能被烧坏
【答案】C。
【解答】解：应使用“+”和“0.6A”两接线柱，说明电流较小，使用小量程；若使用大量程，指针摆动的角度变小了，电流表不会被损坏。
故选：C。
4．（2021秋•杜集区校级月考）用一个电源，一个开关，两块电流表，两只灯泡组成如图所示的4个不同的电路，其中A1表能正确并直接测量灯L1电流的是（ ）
A．B．
C．D．
【答案】C。
【解答】解：A．图中A1测干路总电流，故A不符合题意；
B．图中A1与L1并联，会造成整个电路短路，故B不符合题意；
C．图中两灯并联，A1测L1的电流，A2测L2的电流，故C符合题意；
D．图中A1与L1在一条支路中，但正负接线柱接反，无法正确使用，故D不正确，不符合题意。
故选：C。
5．（2019秋•福田区校级月考）如图所示，电流表A所测的电流是（ ）
A．通过L1上的电流B．通过L2的电流
C．通过干路的电流D．都有可能
【答案】B。
【解答】解：由电路图可知，两灯泡并联，电流表串联在L2支路中，电流表测通过L2的电流；
故选：B。
二、填空题。
6．（2021秋•黔西南州期中）在如图所示的两种电器中，图甲是一种常见的家用电风扇，它的工作电流约为300mA，图乙是一台大功率电动机，它的工作电流为15A．则工作电流较大的用电器是 大功率电动机 ，且大电流是小电流的 50 倍。
【答案】大功率电动机；50。
【解答】解：
电风扇的工作电流I1＝300mA＝0.3A，
大功率电动机的电流I2＝15A，
所以工作电流较大的用电器是大功率电动机；
I2：I1＝15A：0.3A＝50：1，
即大电流是小电流的50倍。
故答案为：大功率电动机；50。
7．（2021秋•海州区期中）如图是实验室常用的一种电流表，其零刻度不在表盘的最左端。当导线a、b分别与标有“﹣”和“3”的接线柱相连时，电流表指针偏转情况如图所示，此时，电流是从导线 a （填“a”或“b”）流入电流表，说明电流表接线柱 接反了 。纠正后为了减少误差，应将导线a与标有“ 0.6 ”的接线柱相连，b与标有“ ﹣ ”的接线柱相连。
【答案】a；接反了；0.6；﹣。
【解答】解：
由图知，电流表指针偏向了0刻度线的左侧，原因是正负接线柱接反了，所以电流从导线a进入了电流表；
此时电流表使用0﹣3V量程时，分度值0.1A，所以电流表示数为0.4A；
为测量正确并且读数误差较小，需要改变进入电流表的电流方向，改接小量程，所以需要将导线a与标有“0.6”的接线柱相连，b与标有“﹣”的接线柱相连。
故答案为：a；接反了；0.6；﹣。
8．（2020•邛崃市模拟）如图甲所示的电路，当开关S闭合后，电流表测量的是通过 L2 （选填“电源”、“L1”或“L2”）的电流，电流表的指针偏转如图乙所示，电流表的示数为 0.38 A．

【答案】L2；0.38。
【解答】解：原电路中，两灯并联，电流表与灯L2串联，所以电流表测灯L2的电流；
图乙中，电流表使用小量程，分度值为0.02A，示数为0.38A。
故答案为：L2；0.38。
三、作图题。
9．（2022•深圳模拟）如图甲所示为测量小灯泡电功率的实验电路图，小灯泡额定电压3.8V，请用笔画线代替导线，将图乙中的实物连接起来。

【解答】解：由电路图知，开关、滑动变阻器、灯泡、电流表依次连接在电源两极上，小灯泡额定电压3.8V，所以电压表使用大量程与灯泡并联，电流表可使用小量程，如图所示：
。
10．（2022•兰州一模）请根据如图所示的实物图，请画出对应的电路图。

【解答】解：电流从正极出发，通过开关S和电流表A2后开始分支，一支经灯泡L1，另一支经灯泡L2、电流表A1，然后两支汇合到电流表，回到电源负极。如图所示：
。
五、实验探究题。
11．（2021秋•新兴县期末）甲、乙、丙三位同学在做“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处。当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙、丙所示的三种情况。请分析他们在电流表的使用上分别存在什么问题，并写在下面的横线上。
甲同学的问题： 电流表的正负接线柱接反了 ；
乙同学的问题： 所选的量程太大 ；
丙同学的问题： 所选的量程太小 。
【答案】甲：电流表的正负接线柱接反了；乙：所选的量程太大；丙：所选的量程太小。
【解答】解：（1）甲图中的指针反转，说明出现的问题是：正负接线柱接反了；
（2）乙图中的指针偏转角度太小，说明出现的问题是：量程太大了；
（3）丙图中的指针偏转角度太大，说明出现的问题是：量程太小了。
故答案为：甲：电流表的正负接线柱接反了；乙：所选的量程太大；丙：所选的量程太小。
12．（2021秋•金水区校级月考）在“用电流表测电流”的实验中，小明设计了如图甲所示的电路进行实验。
（1）在连接电路时，开关应处于 断开 状态，连接电路前电流表的指针如图乙所示，则应该进行的操作是 电流表先调零 。
（2）已知电路中的电流约在0.4A左右，请你在图甲中用笔画线代替导线，将电路补充完整。
（3）若小明正确连接好电路后闭合开关，电流表的指针如图丙所示，则电路中的电流为 0.36 A。
【答案】（1）断开；电流表先调零；（2）如上图；（3）0.36。
【解答】解：（1）连接电路时，开关处于断开状态。
如图，电路中没有电流，电流表指针不在零刻度线上，故电流表先调零。
（2）电路中电流约0.4A，电流表选择0～0.6A量程，电流表要串联在电路中，电流从电流表的正接线柱流入，从负接线柱流出，电路连接如图。
（3）电流表使用0～0.6A量程，每一个大格代表0.2A，每一个小格代表0.02A，所以电流表示数是0.36A。
故答案为：（1）断开；电流表先调零；（2）如上图；（3）0.36。
六、计算题。
13．（2021秋•葫芦岛月考）在如图所示的电路中，L1和L2是两个不同规格的灯泡。问：
（1）只闭合S1时，若电流表A的示数为0.6A，则通过L1和L2的电流分别是多少？
（2）只闭合S2时，若电流表A的示数为0.2A，则通过L1和L2的电流分别是多少？
（3）当闭合S1和S3时，若电流表A的示数为0.9A，通过L1的电流为0.6A，则通过L2的电流是多少？
【解答】解：（1）只闭合S1时，电路为L1的简单电路，电流表测电路中的电流，则通过L1的电流为0.6A，通过L2的电流为0A；
（2）只闭合S2时，两灯泡串联，电流表测电路中的电流，因为串联电路中各处的电流相等，所以通过两灯泡的电流均为0.2A；
（3）当闭合S1和S3时，两灯泡并联，电流表测干路电流，因为并联电路中各支路两端的电压相等，干路中的电流等于各支路电流的和，所以通过L2的电流为：
I2＝I﹣I1＝0.9A﹣0.6A＝0.3A；
答：（1）只闭合S1时，通过L1和L2的电流分别是0.6A、0A；
（2）只闭合S2时，通过L1和L2的电流分别是0.2A、0.2A；
（3）当闭合S1和S3时，通过L2的电流是0.3A。
14．（2021秋•乌拉特前旗校级期中）如图所示电路，开关S闭合后，通过电流表A1的示数为0.3A，且电流表A和A1的指针偏转角度相同，则：
（1）电流表A的示数为多少？
（2）通过灯泡L2的电流为多少？

【解答】解：（1）由图可知，两灯泡并联，电流表A1测灯L1所在支路电流，电流表A测干路电流；
已知电流表A1的示数为0.3A，则通过灯泡L1的电流为I1＝0.3A；
由并联电路的电流特点可知，A的示数应大于A1的示数，
已知两电流表指针偏转的角度相同，所以A选用的是大量程，A1选用的是小量程，
指针在同一位置时，电流表大量程示数是小量程示数的5倍，
所以电流表A的示数为 （即干路电流）：I＝5I1＝5×0.3A＝1.5A；
（2）由并联电路电流的规律可得，
通过灯L2的电流为：I2＝I﹣I1＝1.5A﹣0.3A＝1.2A。
答：（1）电流表A的示数为1.5A；
（2）通过灯泡L2的电流为1.2A。
使用规则
违反使用规则的后果
要使电流表串联在被测电路中
如果跟被测电路并联会造成短路，轻则会使被测电路中的用电器不工作，重则烧坏电流表和电源，此时电流表示数不等于通过用电器的电流
要让电流从电流表“+”接线柱流入，从“-”接线柱流出
如果“+”“一”接线柱接反，则电流表的指针反向偏转，不仅测不出电路，指针还会被打弯，损坏电流表
被测电流不能超过电流表的量程
如果被测电流超过电流表的量程，则指针偏转的角度过大，指针会被打弯，甚至会烧坏电流表
绝对不能把电流表不经过其他用电器直接接在电源的两极上
电流表可以看做一根导线，若把电流表直接连接到电源的两极上，会造成短路，烧坏电流表，甚至有可能烧坏电源
