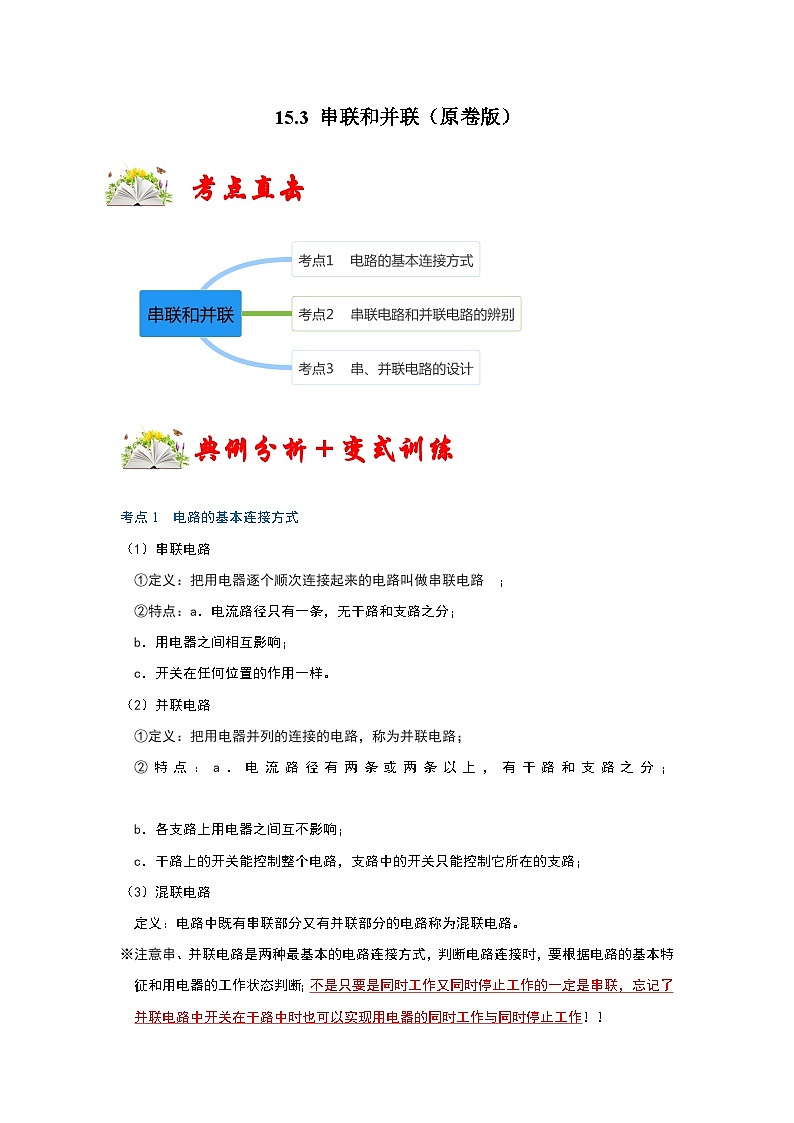

人教版九年级物理全一册同步考点专题训练15.3串联和并联(原卷版+解析)

这是一份人教版九年级物理全一册同步考点专题训练15.3串联和并联(原卷版+解析)，共36页。



典例分析＋变式训练
考点1 电路的基本连接方式
（1）串联电路
①定义：把用电器逐个顺次连接起来的电路叫做串联电路 ；
②特点：a．电流路径只有一条，无干路和支路之分；
b．用电器之间相互影响；
c．开关在任何位置的作用一样。
（2）并联电路
①定义：把用电器并列的连接的电路，称为并联电路；
②特点：a．电流路径有两条或两条以上，有干路和支路之分；
b．各支路上用电器之间互不影响；
c．干路上的开关能控制整个电路，支路中的开关只能控制它所在的支路；
（3）混联电路
定义：电路中既有串联部分又有并联部分的电路称为混联电路。
※注意串、并联电路是两种最基本的电路连接方式，判断电路连接时，要根据电路的基本特征和用电器的工作状态判断；不是只要是同时工作又同时停止工作的一定是串联，忘记了并联电路中开关在干路中时也可以实现用电器的同时工作与同时停止工作！！

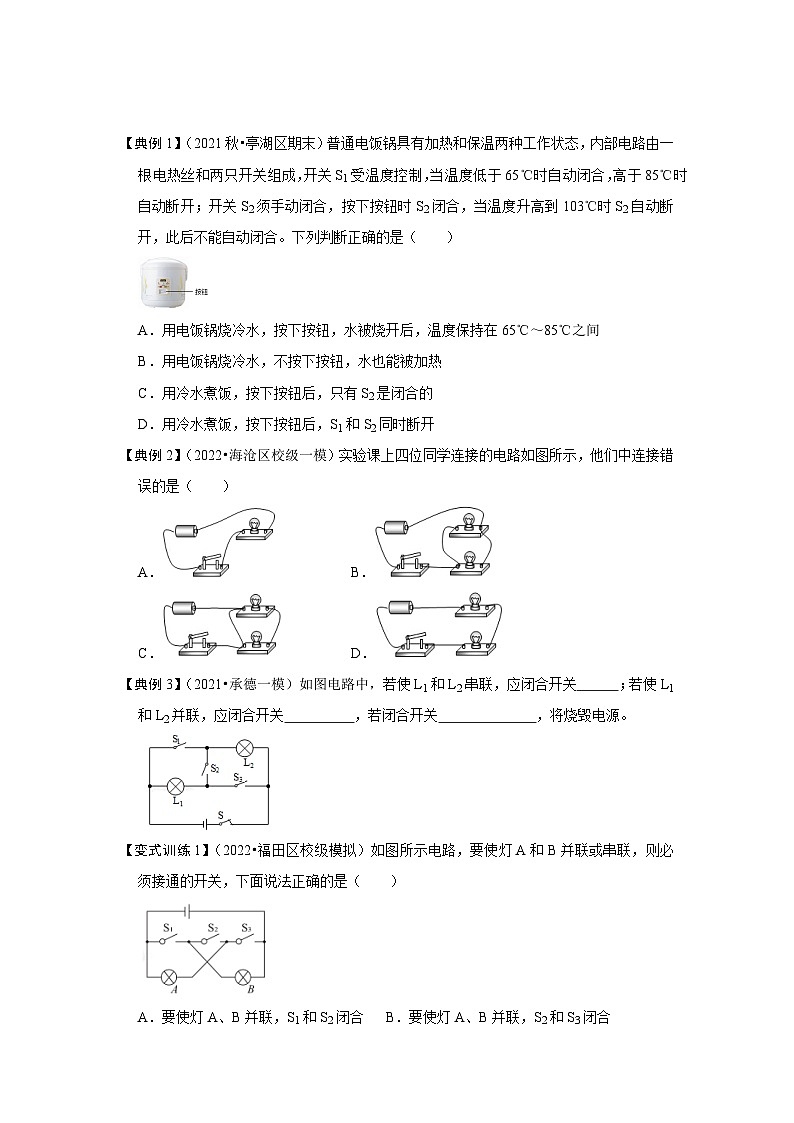

【典例1】（2021秋•亭湖区期末）普通电饭锅具有加热和保温两种工作状态，内部电路由一根电热丝和两只开关组成，开关S1受温度控制，当温度低于65℃时自动闭合，高于85℃时自动断开；开关S2须手动闭合，按下按钮时S2闭合，当温度升高到103℃时S2自动断开，此后不能自动闭合。下列判断正确的是（ ）
A．用电饭锅烧冷水，按下按钮，水被烧开后，温度保持在65℃～85℃之间
B．用电饭锅烧冷水，不按下按钮，水也能被加热
C．用冷水煮饭，按下按钮后，只有S2是闭合的
D．用冷水煮饭，按下按钮后，S1和S2同时断开
【典例2】（2022•海沧区校级一模）实验课上四位同学连接的电路如图所示，他们中连接错误的是（ ）
A． B．
C． D．
【典例3】（2021•承德一模）如图电路中，若使L1和L2串联，应闭合开关 ；若使L1和L2并联，应闭合开关 ，若闭合开关 ，将烧毁电源。

【变式训练1】（2022•福田区校级模拟）如图所示电路，要使灯A和B并联或串联，则必须接通的开关，下面说法正确的是（ ）
A．要使灯A、B并联，S1和S2闭合 B．要使灯A、B并联，S2和S3闭合

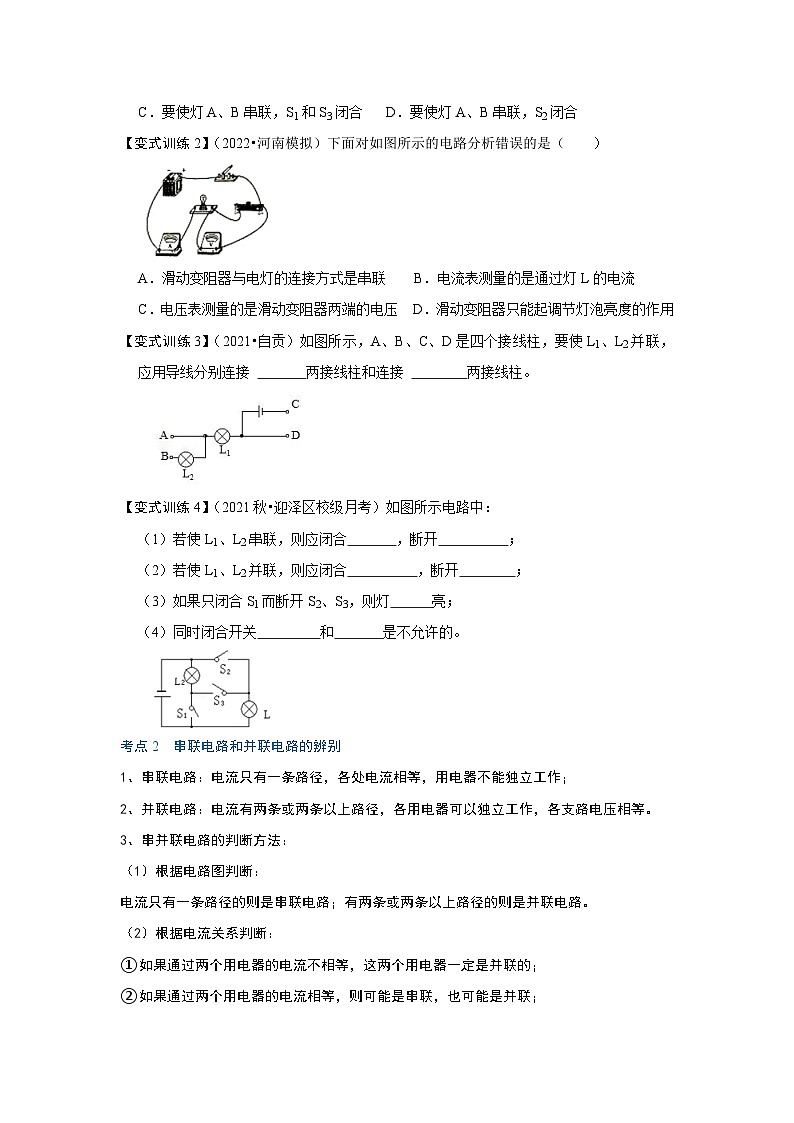

C．要使灯A、B串联，S1和S3闭合 D．要使灯A、B串联，S2闭合
【变式训练2】（2022•河南模拟）下面对如图所示的电路分析错误的是（ ）

A．滑动变阻器与电灯的连接方式是串联 B．电流表测量的是通过灯L的电流
C．电压表测量的是滑动变阻器两端的电压 D．滑动变阻器只能起调节灯泡亮度的作用
【变式训练3】（2021•自贡）如图所示，A、B、C、D是四个接线柱，要使L1、L2并联，应用导线分别连接 两接线柱和连接 两接线柱。

【变式训练4】（2021秋•迎泽区校级月考）如图所示电路中：
（1）若使L1、L2串联，则应闭合 ，断开 ；
（2）若使L1、L2并联，则应闭合 ，断开 ；
（3）如果只闭合S1而断开S2、S3，则灯 亮；
（4）同时闭合开关 和 是不允许的。

考点2 串联电路和并联电路的辨别
1、串联电路：电流只有一条路径，各处电流相等，用电器不能独立工作；
2、并联电路：电流有两条或两条以上路径，各用电器可以独立工作，各支路电压相等。
3、串并联电路的判断方法：
（1）根据电路图判断：
电流只有一条路径的则是串联电路；有两条或两条以上路径的则是并联电路。
（2）根据电流关系判断：
①如果通过两个用电器的电流不相等，这两个用电器一定是并联的；
②如果通过两个用电器的电流相等，则可能是串联，也可能是并联；
③若是不同的用电器则是串联；若是相同的用电器串联，并联都有可能。
（3）根据电压关系判断
①如果通过两个用电器的电压不相等，这两个用电器一定是串联的；
②如果通过两个用电器的电压相等，则可能是串联，也可能是并联；
③若是不同的用电器则是并联；若是相同的用电器串联，并联都有可能。
（4）根据用电器的工作情况判断：
用电器只能同时工作的是串联电路，可以独立工作的是并联电路。
【典例4】（2021•依安县期末）关于教室里的日光灯之间的连接方式下列说法中正确的是（ ）
A．所有日光灯之间都是并联 B．所有灯之间都是串联的
C．只要灯亮，串联、并联都行 D．由一个开关控制两盏灯时，两灯串联
【典例5】（2022•郫都区模拟）如图所示的各电路图，当S1和S2都闭合时，两个灯泡都能发光的是（ ）
A． B．C． D．
【典例6】（2020秋•平谷区期末）图所示为建筑物轮廓灯，根据图中的现象，可知建筑物轮廓灯的连接方式为 联，你所判断的依据是 。
【变式训练1】（2021秋•阿瓦提县期末）两只灯泡接在电路中，电流表测得通过它们的电流值相等，由此可以判断两灯的连接情况是（ ）
A．一定是串联 B．一定是并联 C．可能串联，也可能并联 D．无法确定
【变式训练2】（2021•东城区二模）如图所示的四个电路中，开关S能控制两盏灯且闭合开关S后两灯属于并联的是（ ）
A． B． C． D．
【变式训练3】（2021秋•游仙区校级月考）教室里的电灯和电风扇均可独立工作，他们是
的。街道两边的路灯同时亮，同时灭，它们是 的。（两空均选填“串联”或“并联”）
【变式训练4】（2022•礼县模拟）马路上的路灯，傍晚时同时发亮，天明时同时熄灭，请判断这些灯是串联的还是并联的？你判断的依据是什么？
考点3 串、并联电路的设计
（1）串联电路定义：
用电器首尾相连成一串后再接入电路中，我们说这些用电器是串联的；如图所示，L1和L2组成串联电路：
（2）并联电路定义：
用电器的两端分别连在一起，然后接到电路中的电路叫并联电路；如下图所示，L1和L2组成并联电路：
（3）串联电路特点：
①电流只有一条路径，无干路、支路之分；
②电流通过每一个用电器，各用电器的工作互相影响，一个用电器因开路停止工作，则所有用电器都不能工作；
③开关与用电器是串联的，一个开关控制所有用电器．
（4）并联电路特点：
①电流有两条或两条以上的路径，有干路和支路之分．如上图所示的电路，“+”→“a”与“b”→“-”部分是干路；支路有两条：一条是L1所在的电路，由S1控制，另一条是L2所在的电路，由S2控制； （a、b是各支路两端的连接点，叫节点）
②干路电流在“结点”处分成两条或多条支路电流，每一支路都与电源形成一条通路，各支路中的用电器的工作互不影响，当某一支路开路时，其他支路仍可为通路；
③干路上的开关控制整个电路的用电器，支路上的开关只控制本支路上的用电器。
【典例7】（2022•武汉模拟）李磊同学自行设计了一套智能家居控制系统，整个电路的通断可以通过手动开关S1控制，也可通过手机APP远程控制开关S2完成。为环保节能，当室内光线较暗时，光控开关S3会自动闭合；低于预设温度后温控开关S4会自动闭合开启空调系统，灯泡和空调系统均可独立工作。以下简化电路符合要求的是（ ）
A． B．C． D．
【典例8】（2021秋•高阳县期末）某保密室有三道门，关上一道门相当于闭合一个开关。只要有一道门没有关上，红色和绿色的指示灯都会发光。当三道门都关上时，红灯会熄灭，只有绿灯会发光。则如图中的电路符号要求的是（ ）
A． B．
C． D．
【典例9】（2021秋•清江浦区校级月考）“光控开关”在光线暗时自动闭合，光线亮时自动断开；“声控开关”在有声音时自动闭合，一段时间后，若再无声音则自动断开。现设计一个电路，要求满足以下条件：①灯能一直亮；②灯可以在光线较暗且有声音时才亮。小明和小华设计了如图甲、乙两个电路，能达到设计要求的电路是 （选填“甲”或“乙”）；另一个电路无法达到设计要求，原因是无法实现上述要求 （选填序号“①”或“②”）。
【典例10】（2022•广东模拟）为确保安全，强排式燃气热水器使用时，先闭合开关S1，排气电机工作，再闭合开关S2，燃烧室工作；若只闭合开关S2，燃烧室无法工作。请你按要求完成如图虚线框内电路图。

【变式训练1】（2021秋•兴文县期末）居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。科研人员利用“光敏”材料制在“光控开关”﹣﹣天黑时，自动闭合，天亮时，自动断开；利用“声敏”材料造成“声控开关”﹣﹣当有人走动发出声音时，自动闭合，无人走动时自动断开。若将这两种开关配合使用，就可以使楼道灯变得“聪明”。则这种“聪明”的电路是下图中的（ ）
A． B． C． D．
【变式训练2】（2021•通辽）小强把台灯的插头插在插座上，插座上有一个开关S1和一个指示灯L1，台灯开关和灯泡分别用S2、L2表示，当只闭合S2时，台灯不发光，当只闭合S1时，指示灯发光，再闭合S2时，台灯发光。下列设计的电路符合要求的是（ ）
A． B． C． D．
【变式训练3】（2021秋•西湖区校级期中）如图所示，是公交车后门左右扶杆上装的按钮开关。当乘客按下两杆中任一按钮时，铃声响起，提醒司机有人将要下车。按钮和电铃要达到该设计要求，在电路中两按钮必须 联连接在电路中，且 必须安装在干路上。
【变式训练4】（2021秋•城阳区校级期末）疫情防控期间，为了严格控制区分外来车辆出入居民小区，很多小区装备了门禁系统，内部车辆可以被自动开关S1识别并通过电动机启动横杆，外部车辆经保安闭合手动开关S2后也可以电动机启动横杆，请在虚线框内完成符合要求的电路图。

课堂巩固训练
一、选择题。
1．（2021秋•宣化期末）以下是冰箱压缩机和冷藏室中照明灯的电路图，其中正确的是（ ）
A． B． C． D．
2．（2021秋•枣庄期中）两只灯泡连接在由一个电源供电的电路中，用电流表测得通过灯泡Ll电流为0.3A，通过灯泡L2的电流为0.3A，由此可判断两只灯泡的连接方式是（ ）
A．一定是串联 B．一定是并联
C．可能是串联也可能是并联 D．以上说法都不对
3．（2021秋•金牛区校级期中）下面是小强对身边一些电路观察分析得出的判断，其中正确的是（ ）
A．家庭中安装的照明灯和其它用电器，使用时互不影响，它们是并联的
B．马路两旁的路灯，晚上同时亮，早上同时灭。它们是串联的
C．教室讲台上方的两盏电灯是由一个开关控制的，它们是串联的
D．抽油烟机的照明灯和电动机有时同时工作，它们是串联的
4．（2022•云南模拟）如图是某品牌榨汁机，为保障安全，该榨汁机设置了双重开关﹣﹣电源开关S1和安全开关S2．当杯体倒扣在主机上时，S2自动闭合，此时再闭合S1，电动机才能启动，开始榨汁。下列电路图符合上述要求的是（ ）
A． B．C． D．
5．（2021•黔东南州）过交通路口时要遵守“红灯停、绿灯行、黄灯也要等一等”的规则，吉祥同学用小灯泡、电池、开关和导线来模拟路口的交通信号灯。要求红、绿、黄灯可独立发光，他设计了如图所示的电路图，其中符合题意的是（ ）
A． B．C． D．
6．（2021秋•永年区期中）如图所示是一种会变色的灯结构示意图（虚线圆圈），内有三只规格相同的LED灯，已知L1、L2、L3分别为红灯、绿灯和蓝灯。且在“a”和“b”处，应该接入合适的电源和一个开关S3。为了使变色灯能发出白光，三个灯都必须都亮。且通过的电流相等，则要使变色灯能发出白光，符合要求的分析正确的是（ ）
A．“a”接S3，“b”接电源，S3断开，S1和S2闭合，三个灯并联
B．“a”接S3，“b”接电源，三个开关都要闭合，三个灯串联
C．“a”接电源，“b”接开关S3，三个开关都要闭合，三个灯并联
D．“a”接电源，“b”接开关S3，三个开关都要闭合，三个灯串联
二、填空题。
7．（2021秋•克东县期中）如图是一把既能吹冷风又能吹热风的电吹风简化电路图，图中A是吹风机，B是电热丝。将插头插入插座，若只闭合开关S1，电吹风吹出的是 风；当开关S1、S2同时闭合，电吹风吹出的是 风，此时吹风机和电热丝是 联。
8．（2021秋•苏州期中）如图所示，要使L1和L2串联，应闭合的开关是 ；要使L1和L2并联，应闭合的开关是 。S1、S2闭合时，会出现 现象。
9．（2021秋•凤山县期末）如图所示的几幅电路图，其中属于串联电路的是 ，属于并联电路的是 。
10．（2021•淮安模拟）如图所示，汽车转向前，驾驶员会拨动转向杆，使得两侧的前后转向灯同时闪烁，其中一个灯损坏，其余的灯仍能正常工作。转向杆的作用相当于电路中的 ，前后转向灯的电路连接方式是 。
11．（2021•德惠市校级模拟）周末，小南在客厅看电视，妈妈在厨房做饭。电饭煲与电视机是 联（选填“串”或“并”）的，小南在客厅就闻到了厨房里饭菜的香味，这是 现象。
12．（2022•长兴县模拟）电加热眼罩对缓解眼疲劳有一定效果。如图甲是一款市场上的产品，图乙是某同学设计的可以手动调节高、中、低温三挡的电热眼罩工作原理图。
（1）当S1、S2闭合，S3接b时，R1和R2的连接方式是 ；
（2）当S1、S2闭合，S3接a时，电热眼罩处于 档；
（3）某同学想设计一种能反映并可调节温度高低的电热眼罩，其原理是：顺时针转动旋钮型变阻器触片，通过电热丝的电流增大，产热加快，温度升高。同时反映温度高低的“仪表”（电压表）示数变大。图丙符合设计要求的电路是 。
三、作图题。
13．（2022•富平县一模）如图所示的电路中A、B、C、D是四个接线柱。请用笔画线代替导线连接相应的接线柱，使灯L1、L2并联，要求：连线横平竖直，规范画出完整电路图。

14．（2021秋•清苑区校级期末）要求用电流表测量灯泡L2中的电流，电压表测量灯泡L1两端的电压，L1、L2并联，用滑动变阻器调节L1的亮度，开关控制整个电路，将符合要求的电路图画在虚线框内。

15．（2021秋•密山市校级期末）现给你提供如下器材：一个符合实验要求的电池组、一个小灯泡、一个滑动变阻器、一个开关和若干导线。
（1）请你设计一个电路，既能使灯泡正常发光，又能起到调光的作用。
（2）如果这样的调光方式用到家庭照明电路中，能否真正起到节能的作用？请说说你的看法。
四、实验探究题。
16．（2021秋•泉州期末）如图是某同学连接的电路。
（1）如果合上开关，除了两只灯都不亮以外，还可能造成烧坏 的后果。
（2）如果只须去掉一根导线，就能成为两灯串联的正确电路，去掉的导线是 。
（3）如果只须改动一个连接点，就能成为两灯并联的正确电路，改动的方法是
。

17．（2021秋•成都期末）在“连接串联电路”的实验中，实验电路图如图甲所示。
（1）在连接如图甲电路的过程中，下列几点要求中没有必要的是 。
A.连接完毕对照电路图仔细检查电路，确认无误再闭合开关
B.按照电路图连接电路的过程中，开关应是断开的
C.每处接线必须接牢
D.必须从电池的正极开始依次连接开关S、L1、L2、电池负极
（2）连接好电路后闭合开关S，小张发现两个灯泡都不亮，于是小张将一根导线接在灯L1两端，发现灯L2发光，然后再将导线接在灯L2两端，发现灯L1不发光，则故障可能是 。
A.L1灯丝断了 B.L1短路 C.L2灯丝断了 D.L2短路
（3）排除好故障后，闭合开关，两灯都亮，小张想要测量电路中的电流，误将电流表与L2并联，闭合开关S，可能出现的现象是 。
A.L1、L2都发光 B.L1发光、L2不发光
C.L1不发光、L2发光 D.L1、L2都不发光
（4）如图乙所示，若要将该电路组成并联电路，小张需要把导线b的另一端接到电路中的 （填下列选项）。
A.A点 B.C点 C.E点 D.F点
15.3 串联和并联（解析版）
考点直击


典例分析＋变式训练
考点1 电路的基本连接方式
（1）串联电路
①定义：把用电器逐个顺次连接起来的电路叫做串联电路 ；
②特点：a．电流路径只有一条，无干路和支路之分；
b．用电器之间相互影响；
c．开关在任何位置的作用一样。
（2）并联电路
①定义：把用电器并列的连接的电路，称为并联电路；
②特点：a．电流路径有两条或两条以上，有干路和支路之分；
b．各支路上用电器之间互不影响；
c．干路上的开关能控制整个电路，支路中的开关只能控制它所在的支路；
（3）混联电路
定义：电路中既有串联部分又有并联部分的电路称为混联电路。
※注意串、并联电路是两种最基本的电路连接方式，判断电路连接时，要根据电路的基本特征和用电器的工作状态判断；不是只要是同时工作又同时停止工作的一定是串联，忘记了并联电路中开关在干路中时也可以实现用电器的同时工作与同时停止工作！！
【典例1】（2021秋•亭湖区期末）普通电饭锅具有加热和保温两种工作状态，内部电路由一根电热丝和两只开关组成，开关S1受温度控制，当温度低于65℃时自动闭合，高于85℃时自动断开；开关S2须手动闭合，按下按钮时S2闭合，当温度升高到103℃时S2自动断开，此后不能自动闭合。下列判断正确的是（ ）
A．用电饭锅烧冷水，按下按钮，水被烧开后，温度保持在65℃～85℃之间
B．用电饭锅烧冷水，不按下按钮，水也能被加热
C．用冷水煮饭，按下按钮后，只有S2是闭合的
D．用冷水煮饭，按下按钮后，S1和S2同时断开
【答案】B。
【解答】解：
由题意可知，温控开关S1与按钮开关S2是并联，并且S1控制保温电路，S2控制加热电路，如图：

（1）用电饭锅烧冷水，按下按钮S2，水加热被烧开后，温度保持在沸点100℃，低于103℃，故S2不能自动断开，所以将持续沸腾，故A错误；
（2）用电饭锅烧冷水，不按下按钮，开关S1受温度控制，当温度低于65℃时自动闭合，水也能被加热，故B正确；
（3）用冷水煮饭，按下按钮S2，由于冷水温度低于65℃，开关S1受温度控制，自动闭合，所以S1和S2是同时闭合的，故C、D错误。
故选：B。
【典例2】（2022•海沧区校级一模）实验课上四位同学连接的电路如图所示，他们中连接错误的是（ ）
A． B．
C． D．
【答案】C。
【解答】解：A图电路由电源、灯泡、开关、导线组成，连接符合要求；
B图两个灯泡并联，开关控制整个电路，符合要求；
C图开关闭合后，导线直接把电源的正负极连接起来，电路发生了短路；不符合题意；
D图，两灯泡串联，电路连接符合要求。
故选：C。
【典例3】（2021•承德一模）如图电路中，若使L1和L2串联，应闭合开关 S2 ；若使L1和L2并联，应闭合开关 S1、S3 ，若闭合开关 S1、S2、S3 ，将烧毁电源。

【答案】S2；S1、S3；S1、S2、S3。
【解答】解：如图电路中，若使L1和L2串联，则电流的路径只有一条，电流要分别经过L1和L2，应闭合开关S2；
若使L1和L2并联，则电流的路径有两条，两条电流分别经过两个灯泡，应闭合开关S1、S3；
若同时闭合开关三个开关S1、S2、S3，则电源的两端被导线相连，电源会短路，将烧毁电源。
故答案为：S2；S1、S3；S1、S2、S3。
【变式训练1】（2022•福田区校级模拟）如图所示电路，要使灯A和B并联或串联，则必须接通的开关，下面说法正确的是（ ）
A．要使灯A、B并联，S1和S2闭合 B．要使灯A、B并联，S2和S3闭合
C．要使灯A、B串联，S1和S3闭合 D．要使灯A、B串联，S2闭合
【答案】D。
【解答】解：
要使两灯泡串联，电流从电源正极流出，需要经过LB、S2、LA回到电源负极，因此需要闭合开关S2；
要使两灯泡并联，电流从电源正极流出分别经过支路S1、LB和支路LA、S3，再流回电源负极；因此应闭合开关S1、S3。
故选：D。
【变式训练2】（2022•河南模拟）下面对如图所示的电路分析错误的是（ ）

A．滑动变阻器与电灯的连接方式是串联 B．电流表测量的是通过灯L的电流
C．电压表测量的是滑动变阻器两端的电压 D．滑动变阻器只能起调节灯泡亮度的作用
【答案】D。
【解答】解：A、滑动变阻器与灯泡串联，故A选项说法正确，不合题意；
B、该电路为串联电路，因此电流表测量灯泡中的电流，故B选项说法正确，不合题意；
C、电压表并联在滑动变阻器两端，故电压表测量滑动变阻器两端电压，故C选项说法正确，不合题意；
D、滑动变阻器可以保护电路，同时又可以调节灯泡的亮度，故D选项说法错误，符合题意。
故选：D。
【变式训练3】（2021•自贡）如图所示，A、B、C、D是四个接线柱，要使L1、L2并联，应用导线分别连接 AC 两接线柱和连接 BD 两接线柱。

【答案】AC；BD。
【解答】解：
若把接线柱A与C连接，接线柱B与D连接，则电路中有两条电流的流通路径，此时L1、L2并联，如下图所示：

故答案为：AC；BD。
【变式训练4】（2021秋•迎泽区校级月考）如图所示电路中：
（1）若使L1、L2串联，则应闭合 S3 ，断开 S1和S2 ；
（2）若使L1、L2并联，则应闭合 S1和S2 ，断开 S3 ；
（3）如果只闭合S1而断开S2、S3，则灯 L2 亮；
（4）同时闭合开关 S1、S2 和 S3 是不允许的。

【答案】（1）S3；S1和S2；（2）S1和S2；S3；（3）L2；（4）S1、S2；S3。
【解答】解：（1）若使L1、L2串联，则灯泡L1和L2跟电源应首尾相连，所以应闭合开关S3，断开S1和S2；
（2）若使L1、L2并联，则灯泡L1和L2应并联连接，所以应闭合开关S1和S2；断开S3；
（3）如果只闭合S1而断开S2、S3，电路为L2的基本电路，因此灯L2亮；
（4）同时闭合开关S1、S2、S3将形成电源短路，所以是不允许的。
故答案为：（1）S3；S1和S2；（2）S1和S2；S3；（3）L2；（4）S1、S2；S3。
考点2 串联电路和并联电路的辨别
1、串联电路：电流只有一条路径，各处电流相等，用电器不能独立工作；
2、并联电路：电流有两条或两条以上路径，各用电器可以独立工作，各支路电压相等。
3、串并联电路的判断方法：
（1）根据电路图判断：
电流只有一条路径的则是串联电路；有两条或两条以上路径的则是并联电路。
（2）根据电流关系判断：
①如果通过两个用电器的电流不相等，这两个用电器一定是并联的；
②如果通过两个用电器的电流相等，则可能是串联，也可能是并联；
③若是不同的用电器则是串联；若是相同的用电器串联，并联都有可能。
（3）根据电压关系判断
①如果通过两个用电器的电压不相等，这两个用电器一定是串联的；
②如果通过两个用电器的电压相等，则可能是串联，也可能是并联；
③若是不同的用电器则是并联；若是相同的用电器串联，并联都有可能。
（4）根据用电器的工作情况判断：
用电器只能同时工作的是串联电路，可以独立工作的是并联电路。
【典例4】（2021秋•依安县期末）关于教室里的日光灯之间的连接方式下列说法中正确的是（ ）
A．所有日光灯之间都是并联 B．所有灯之间都是串联的
C．只要灯亮，串联、并联都行 D．由一个开关控制两盏灯时，两灯串联
【答案】A。
【解答】解：因为教室中的日光灯工作时互不影响，一盏灯坏掉后，不影响其它灯泡的工作，因此所有日光灯之间都是并联。
故选：A。
【典例5】（2022•郫都区模拟）如图所示的各电路图，当S1和S2都闭合时，两个灯泡都能发光的是（ ）
A． B．C． D．
【答案】C。
【解答】解：A、开关S2的闭合会对灯泡L2短路，所以当S1和S2都闭合时灯泡L2不会发光，只有一个灯泡L1发光，故不合题意；
B、开关S2对灯泡L2起控制作用，但与灯泡L2并联的导线会对它发生短路，所以当S1和S2都闭合时灯泡L2不会发光，只有一个灯泡L1会发光，故不合题意；
C、灯泡L1、L2并联连接，开关S1、S2分别控制灯泡L1、L2，所以当S1和S2都闭合时，两个灯泡都能发光，故符合题意；
D、开关S1的闭合会对灯泡L1短路，所以当S1和S2都闭合时灯泡L1不会发光，只有一个灯泡L2会发光，故不合题意。
故选：C。
【典例6】（2020秋•平谷区期末）图所示为建筑物轮廓灯，根据图中的现象，可知建筑物轮廓灯的连接方式为 并 联，你所判断的依据是 并联电路中各用电器互不影响 。
【答案】并；并联电路中各用电器互不影响。
【解答】解：
由图知，建筑物上两盏轮廓灯不亮，但其余的灯还亮，说明各轮廓灯互不影响；
因为串联电路各用电器相互影响，并联电路中各用电器互不影响，所以建筑物轮廓灯的连接方式为并联。
故答案为：并；并联电路中各用电器互不影响。
【变式训练1】（2021秋•阿瓦提县期末）两只灯泡接在电路中，电流表测得通过它们的电流值相等，由此可以判断两灯的连接情况是（ ）
A．一定是串联B．一定是并联
C．可能串联，也可能并联D．无法确定
【答案】C。
【解答】解：（1）两个灯泡，当它们组成串联电路时，通过它们的电流一定相等；
（2）当它们并联时，如果是两只相同的灯泡，因为并联支路两端的电压相等，且它们各自的电阻相等，由公式I＝可知通过它们的电流也相等；如果是两只不同的
灯泡，通过它们的电流就不相等。
故选：C。
【变式训练2】（2021•东城区二模）如图所示的四个电路中，开关S能控制两盏灯且闭合开关S后两灯属于并联的是（ ）
A． B． C． D．
【答案】D。
【解答】解：闭合开关S后，
A图中，两灯泡为顺次连接，因此为串联电路，故A不合题意；
B图中，由于开关S和一个灯泡并联，开关的闭合会对这个灯泡短路，这个灯泡不能工作，故B不合题意。
C图中，两灯泡为并列连接，由于开关S和灯泡L2串联，只控制灯泡L2，故C不合题意。
D图中，两灯泡均为并列连接，因此两灯泡形成的电路为并联电路，故D符合题意。
故选：D。
【变式训练3】（2021秋•游仙区校级月考）教室里的电灯和电风扇均可独立工作，他们是 并联 的。街道两边的路灯同时亮，同时灭，它们是 并联 的。（两空均选填“串联”或“并联”）
【答案】并联；并联。
【解答】解：（1）教室里的电灯和电风扇均可独立工作，彼此间的连接方式是并联的；
（2）由并联电路的特点独立工作互不影响可知，虽然公路旁的路灯同时亮、同时熄，但一灯坏时，其它灯能亮，故路灯是并联的。
故答案为：并联；并联。
【变式训练4】（2022•礼县模拟）马路上的路灯，傍晚时同时发亮，天明时同时熄灭，请判断这些灯是串联的还是并联的？你判断的依据是什么？
【解答】答：因为有时发现某些路灯不亮（坏）了，而其余的灯仍然亮着，各个路灯互不影响，所以街道上的路灯是并联。
考点3 串、并联电路的设计
（1）串联电路定义：
用电器首尾相连成一串后再接入电路中，我们说这些用电器是串联的；如图所示，L1和L2组成串联电路：
（2）并联电路定义：
用电器的两端分别连在一起，然后接到电路中的电路叫并联电路；如下图所示，L1和L2组成并联电路：
（3）串联电路特点：
①电流只有一条路径，无干路、支路之分；
②电流通过每一个用电器，各用电器的工作互相影响，一个用电器因开路停止工作，则所有用电器都不能工作；
③开关与用电器是串联的，一个开关控制所有用电器．
（4）并联电路特点：
①电流有两条或两条以上的路径，有干路和支路之分．如上图所示的电路，“+”→“a”与“b”→“-”部分是干路；支路有两条：一条是L1所在的电路，由S1控制，另一条是L2所在的电路，由S2控制； （a、b是各支路两端的连接点，叫节点）
②干路电流在“结点”处分成两条或多条支路电流，每一支路都与电源形成一条通路，各支路中的用电器的工作互不影响，当某一支路开路时，其他支路仍可为通路；
③干路上的开关控制整个电路的用电器，支路上的开关只控制本支路上的用电器。
【典例7】（2022•武汉模拟）李磊同学自行设计了一套智能家居控制系统，整个电路的通断可以通过手动开关S1控制，也可通过手机APP远程控制开关S2完成。为环保节能，当室内光线较暗时，光控开关S3会自动闭合；低于预设温度后温控开关S4会自动闭合开启空调系统，灯泡和空调系统均可独立工作。以下简化电路符合要求的是（ ）
A． B．C． D．
【答案】B。
【解答】解：
整个电路的通断可以通过手动开关S1控制，也可通过手机APP远程控制开关S2完成，说明两个开关能独立工作、互不影响，S1和S2应该并联在干路上；
当室内光线较暗时，光控开关S3会自动闭合，说明S3与灯泡串联；低于预设温度后，开关S4会自动闭合开启空调系统，说明开关S4与风机串联，灯泡和空调系统均可独立工作说明灯泡和空调系统并联，故B符合题意，ACD不符合题意。
故选：B。
【典例8】（2021秋•高阳县期末）某保密室有三道门，关上一道门相当于闭合一个开关。只要有一道门没有关上，红色和绿色的指示灯都会发光。当三道门都关上时，红灯会熄灭，只有绿灯会发光。则如图中的电路符号要求的是（ ）
A． B．
C． D．
【答案】A。
【解答】解：指示灯与电源组成通路时指示灯亮，电路是断路或灯被短路时灯熄灭，
当三道门都关上即三个开关都闭合时，红灯会熄灭，说明此时红灯断路或发生短路，
当三道门都关上即三个开关都闭合时，绿灯会发光，此时绿灯是通路，
三个开关相互影响，三个开关应该是串联，由图示可知，图A所示电路图符合要求，
BCD不符合要求，故A正确，BCD错误；
故选：A。
【典例9】（2021秋•清江浦区校级月考）“光控开关”在光线暗时自动闭合，光线亮时自动断开；“声控开关”在有声音时自动闭合，一段时间后，若再无声音则自动断开。现设计一个电路，要求满足以下条件：①灯能一直亮；②灯可以在光线较暗且有声音时才亮。小明和小华设计了如图甲、乙两个电路，能达到设计要求的电路是 甲 （选填“甲”或“乙”）；另一个电路无法达到设计要求，原因是无法实现上述要求 ② （选填序号“①”或“②”）。
【答案】甲；②。
【解答】解：根据题意可得，灯在光线较暗且有声音时才亮，这表明声控开关和光控是串联在一起的；
灯能一直熄灭，说明声控开关和光控开关闭合后，还有一个开关控制灯泡；
灯能一直亮，说明另一个开关与声控、光控开关是并联的，互不影响，
故除了声控、光控开关外，有一个开关与声光控开关并联，还需要一个开关接在干路中，故甲电路是正确的；
由乙电路可知，由光控开关接在干路中，光控开关闭合后一段时间，开关会断开，灯不能一直亮，故达不到②的要求。
故答案为：甲；②。
【典例10】（2022•广东模拟）为确保安全，强排式燃气热水器使用时，先闭合开关S1，排气电机工作，再闭合开关S2，燃烧室工作；若只闭合开关S2，燃烧室无法工作。请你按要求完成如图虚线框内电路图。

【解答】解：排式燃气热水器使用时，先闭合开关S1，排气电机工作，再闭合开关S2，燃烧室工作，这说明燃烧室和排气电机可以独立工作，是并联的；若只闭合开关S2，燃烧室无法工作，这说明S2在支路中控制燃烧室，开关S1在干路中控制整个电路；如图所示：
【变式训练1】（2021秋•兴文县期末）居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。科研人员利用“光敏”材料制在“光控开关”﹣﹣天黑时，自动闭合，天亮时，自动断开；利用“声敏”材料造成“声控开关”﹣﹣当有人走动发出声音时，自动闭合，无人走动时自动断开。若将这两种开关配合使用，就可以使楼道灯变得“聪明”。则这种“聪明”的电路是下图中的（ ）
A． B． C． D．
【答案】D。
【解答】解：
根据题意可得，声控开关和光控开关串联后共同控制灯泡，即用导线将各元件依次连接起来。故ABC不合题意，D符合题意。
故选：D。
【变式训练2】（2021•通辽）小强把台灯的插头插在插座上，插座上有一个开关S1和一个指示灯L1，台灯开关和灯泡分别用S2、L2表示，当只闭合S2时，台灯不发光，当只闭合S1时，指示灯发光，再闭合S2时，台灯发光。下列设计的电路符合要求的是（ ）
A． B． C． D．
【答案】D。
【解答】解：
A．由电路图可知，当闭合S1时，电路断路，指示灯不发光，故A不符合题意；
B．由电路图可知，当只闭合S2时，电路为台灯L2的简单电路，台灯能发光，故B不符合题意；
C．由电路图可知，当只闭合S2时，指示灯L1和台灯L2串联，两者均发光，故C不符合题意；
D．由电路图可知，只闭合S2时，电路断路，指示灯和台灯均不发光，只闭合开关S1时指示灯L1发光，再闭合S2时台灯发光，S1和S2都闭合时，指示灯损坏，台灯也能发光，故D符合题意。
故选：D。
【变式训练3】（2021秋•西湖区校级期中）如图所示，是公交车后门左右扶杆上装的按钮开关。当乘客按下两杆中任一按钮时，铃声响起，提醒司机有人将要下车。按钮和电铃要达到该设计要求，在电路中两按钮必须 并 联连接在电路中，且 电铃 必须安装在干路上。
【答案】并；电铃。
【解答】解：当乘客按下任一按钮，铃声都会响起，说明这两个开关可以独立工作、互不影响即为并联，且电铃位于干路上。
故答案为：并；电铃。
【变式训练4】（2021秋•城阳区校级期末）疫情防控期间，为了严格控制区分外来车辆出入居民小区，很多小区装备了门禁系统，内部车辆可以被自动开关S1识别并通过电动机启动横杆，外部车辆经保安闭合手动开关S2后也可以电动机启动横杆，请在虚线框内完成符合要求的电路图。

【解答】解：小区内部车辆门禁系统可以自动识别并启动横杆，外部车辆需要门卫人员按动按钮才能启动横杆，若将门禁系统看做一个自动开关，按钮看做一个手动开关，则两个开关单独都能启动横杆，即两开关并联后再与电动机串联，如图所示：
课堂巩固训练
一、选择题。
1．（2021秋•宣化期末）以下是冰箱压缩机和冷藏室中照明灯的电路图，其中正确的是（ ）
A． B． C． D．
【答案】B。
【解答】解：生活中冰箱压缩机和冷藏室中照明灯工作时互不影响，且可以独立工作，它们之间是并联的。
A、图中压缩机和照明灯串联，故A错误；
B、图中压缩机和照明灯并联，能独立工作，且互不影响，故B正确；
C、图中压缩机和照明灯并联，开关在干路上控制它们两个，不能独立工作，故C错误；
D、图中两开关均闭合时，照明灯被短路，故D错误。
故选：B。
2．（2021秋•枣庄期中）两只灯泡连接在由一个电源供电的电路中，用电流表测得通过灯泡Ll电流为0.3A，通过灯泡L2的电流为0.3A，由此可判断两只灯泡的连接方式是（ ）
A．一定是串联 B．一定是并联
C．可能是串联也可能是并联 D．以上说法都不对
【答案】C。
【解答】解：（1）两只灯泡串联时，用电流表测得通过这两只灯泡的电流相等；
（2）两只灯泡并联时，如果它们的规格相同，通过这两只灯泡的电流也会相等。
因此这两只灯泡可能是串联，也可能是并联。
故选：C。
3．（2021秋•金牛区校级期中）下面是小强对身边一些电路观察分析得出的判断，其中正确的是（ ）
A．家庭中安装的照明灯和其它用电器，使用时互不影响，它们是并联的
B．马路两旁的路灯，晚上同时亮，早上同时灭。它们是串联的
C．教室讲台上方的两盏电灯是由一个开关控制的，它们是串联的
D．抽油烟机的照明灯和电动机有时同时工作，它们是串联的
【答案】A。
【解答】解：A、家庭中安装的照明灯和其它用电器，使用时互不影响，因此它们是并联的，故A正确；
B、马路两旁的路灯，晚上同时亮，早上同时灭，但它们互不影响，故它们是并联的，故B错误；
C、教室讲台上方的两盏电灯是由一个开关控制的，但它们工作时互不影响，它们是并联的，故C错误；
D、抽油烟机装有照明灯和电动机，它们有时同时工作，有时单独工作，说明互不影响，故它们是并联的，故D错误。
故选：A。
4．（2022•云南模拟）如图是某品牌榨汁机，为保障安全，该榨汁机设置了双重开关﹣﹣电源开关S1和安全开关S2．当杯体倒扣在主机上时，S2自动闭合，此时再闭合S1，电动机才能启动，开始榨汁。下列电路图符合上述要求的是（ ）
A． B．C． D．
【答案】C。
【解答】解：
由题意可知，只有开关S1、S2都闭合后，才开始榨汁，即电动机才开始工作，说明两开关相互影响，一个开关不能单独控制电动机，两开关是串联的，两开关、电动机与电源组成串联电路，由图示电路图可知，C正确。
故选：C。
5．（2021•黔东南州）过交通路口时要遵守“红灯停、绿灯行、黄灯也要等一等”的规则，吉祥同学用小灯泡、电池、开关和导线来模拟路口的交通信号灯。要求红、绿、黄灯可独立发光，他设计了如图所示的电路图，其中符合题意的是（ ）
A． B．C． D．
【答案】D。
【解答】解：由并联电路中各支路独立工作、互不影响可知，要使红、绿、黄灯可独立发光，应采用三灯泡并联的连接方式，其三灯泡各有一个开关控制，故D正确。
故选：D。
6．（2021秋•永年区期中）如图所示是一种会变色的灯结构示意图（虚线圆圈），内有三只规格相同的LED灯，已知L1、L2、L3分别为红灯、绿灯和蓝灯。且在“a”和“b”处，应该接入合适的电源和一个开关S3。为了使变色灯能发出白光，三个灯都必须都亮。且通过的电流相等，则要使变色灯能发出白光，符合要求的分析正确的是（ ）
A．“a”接S3，“b”接电源，S3断开，S1和S2闭合，三个灯并联
B．“a”接S3，“b”接电源，三个开关都要闭合，三个灯串联
C．“a”接电源，“b”接开关S3，三个开关都要闭合，三个灯并联
D．“a”接电源，“b”接开关S3，三个开关都要闭合，三个灯串联
【答案】C。
【解答】解：A、根据电路图可知，a”接S3，“b”接电源，S3断开，S1和S2闭合，电流通过L1后分成两条支路，分别经过L2、L3，然后两条支路电流汇合回到电源负极，因此L2、L3并联后与L1串联，故A错误；
B、根据电路图可知，“a”接S3，“b”接电源，三个开关都要闭合，电流从正极流出分成两条支路，分别经过L2、L3，然后两条支路电流汇合回到电源负极，因此L2、L3并联，L1短路，故B错误；
CD、根据电路图可知，“a”接电源，“b”接开关S3，三个开关都要闭合后，电流从正极流出分成三条支路，分别经过L1、L2、L3，然后三条支路电流汇合回到电源负极，因此三个灯泡并联，故C正确，D错误。
故选：C。
二、填空题。
7．（2021秋•克东县期中）如图是一把既能吹冷风又能吹热风的电吹风简化电路图，图中A是吹风机，B是电热丝。将插头插入插座，若只闭合开关S1，电吹风吹出的是 冷 风；当开关S1、S2同时闭合，电吹风吹出的是 热 风，此时吹风机和电热丝是 并 联。
【答案】冷；热；并。
【解答】解：（1）若只闭合开关Sl，只有吹风机接入电路，电热丝不工作，电流只经过电动机，所以电吹风吹出的是冷风；
（2）当开关S1、S2同时闭合，电动机与电热丝并联后接在电源上，电流分两路分别经过电动机和电热丝，它们都工作，则电吹风吹出的是热风；
故答案为：冷；热；并。
8．（2021秋•苏州期中）如图所示，要使L1和L2串联，应闭合的开关是 S2 ；要使L1和L2并联，应闭合的开关是 S1、S3 。S1、S2闭合时，会出现 电源短路 现象。
【答案】S2；S1、S3；电源短路。
【解答】解：要使L1、L2串联，电流从正极出发，需经过L2、S2、L1回到电源的负极，因此需闭合S2；
要L1、L2并联，电流从电源正极流出后进行分路，一路经过S1、L2另一路经过L1，然后两路汇合共同经过S3，回到电源负极，因此需闭合S1、S3；
若同时闭合开关S1、S2时，电流从正极出发，经S1、S2直接回到负极，造成电源短路。
故答案为：S2；S1、S3；电源短路。
9．（2021秋•凤山县期末）如图所示的几幅电路图，其中属于串联电路的是 BC ，属于并联电路的是 AD 。
【答案】BC；AD。
【解答】解：A、图中电流有两条路径，为并列连接，属并联电路；
B、图中电流只有一条路径，各元件依次连接，属串联电路；
C、图中电流只有一条路径，各元件依次连接，属串联电路；
D、图中电流有两条路径，为并列连接，属并联电路。
故答案为：BC；AD。
10．（2021•淮安模拟）如图所示，汽车转向前，驾驶员会拨动转向杆，使得两侧的前后转向灯同时闪烁，其中一个灯损坏，其余的灯仍能正常工作。转向杆的作用相当于电路中的 开关 ，前后转向灯的电路连接方式是 并联 。
【答案】开关；并联。
【解答】解：司机拨动转向杆，转向灯才会工作，所以转向杆起到开关的作用；汽车同侧的前后两个转向灯会同时闪亮、同时熄灭，但转向灯也可以单独工作，所以它们是并联的。
故答案为：开关；并联。
11．（2021•德惠市校级模拟）周末，小南在客厅看电视，妈妈在厨房做饭。电饭煲与电视机是 并 联（选填“串”或“并”）的，小南在客厅就闻到了厨房里饭菜的香味，这是 扩散 现象。
【答案】并；扩散。
【解答】解：厨房里的电饭煲与客厅里的电视机可以独立工作，工作时互不影响，因此是并联的；
因分子在永不停息地做无规则运动，所以在客厅就闻到厨房里饭菜的香味，属于扩散现象。
故答案为：并；扩散。
12．（2022•长兴县模拟）电加热眼罩对缓解眼疲劳有一定效果。如图甲是一款市场上的产品，图乙是某同学设计的可以手动调节高、中、低温三挡的电热眼罩工作原理图。
（1）当S1、S2闭合，S3接b时，R1和R2的连接方式是 并联 ；
（2）当S1、S2闭合，S3接a时，电热眼罩处于 中温 档；
（3）某同学想设计一种能反映并可调节温度高低的电热眼罩，其原理是：顺时针转动旋钮型变阻器触片，通过电热丝的电流增大，产热加快，温度升高。同时反映温度高低的“仪表”（电压表）示数变大。图丙符合设计要求的电路是 D 。
【答案】（1）并联；（2）中温；（3）D。
【解答】解：（1）由电路图可知，当S1、S2闭合，S3接b时，R1与R2首首相连、尾尾相连，电流路径只有两条，因此R1和R2的连接方式是并联；
（2）由电路图可知，当S1闭合、S2断开、S3接a时两电阻串联，当S1和S2闭合、S3接a时电路为R1的简单电路，当S1和S2闭合、S3接b时两电阻并联，
因串联电路中总电阻大于任何一个分电阻，并联电路中总电阻小于任何一个分电阻，
所以，当S1闭合、S2断开、S3接a时，电路的总电阻最大，由P＝UI＝可知，电源的电压一定时，电路的总功率最小，电热眼罩处于低温挡；
同理可知，当S1和S2闭合、S3接b时，电路的总电阻最小，电路的总功率最大，电热眼罩处于高温挡；
则当S1、S2闭合，S3接a时，电热眼罩处于中温档；
（3）A、由电路图可知，电热丝和滑动变阻器串联，电压表测电热丝两端的电压，顺时针转动旋钮型变阻器触片时，变阻器接入电路中的电阻变大，电路的总电阻变大，由I＝可知，通过电热丝的电流减小，故A不符合要求；
B、由电路图可知，电热丝和滑动变阻器串联，电压表测电热丝两端的电压，顺时针转动旋钮型变阻器触片时，变阻器接入电路中的电阻不变，电路的总电阻不变，由I＝可知，通过电热丝的电流不变，故B不符合要求；
C、由电路图可知，电热丝和滑动变阻器串联，电压表测电源两端的电压，根据电源的电压不变可知，顺时针转动旋钮型变阻器触片时电压表的示数不变，故C不符合题意；
D、由电路图可知，电热丝和滑动变阻器串联，电压表测电热丝两端的电压，顺时针转动旋钮型变阻器触片时，变阻器接入电路中的电阻变小，电路的总电阻变小，由I＝可知，通过电热丝的电流变大，由P＝UI可知，电热丝的电功率变大，产热加快，温度升高，由U＝IR可知，电热丝两端的电压变大，即“仪表”（电压表）示数变大，故D符合题意。
故选：D。
故答案为：（1）并联；（2）中温；（3）D。
三、作图题。
13．（2022•富平县一模）如图所示的电路中A、B、C、D是四个接线柱。请用笔画线代替导线连接相应的接线柱，使灯L1、L2并联，要求：连线横平竖直，规范画出完整电路图。

【解答】解：由图可知，若接线柱C与D连接，接线柱B与D连接，则电路中有两条电流的流通路径，所以灯L1、L2并联；

14．（2021秋•清苑区校级期末）要求用电流表测量灯泡L2中的电流，电压表测量灯泡L1两端的电压，L1、L2并联，用滑动变阻器调节L1的亮度，开关控制整个电路，将符合要求的电路图画在虚线框内。

【解答】解：先将电池组、开关串联起来，然后分成两路：一路接入滑动变阻器、灯L1，然后回到电源的负极，再将电压表并联在灯L1的两端；另一路接入灯L2、电流表，然后回到电源的负极。如图所示：
；
电源电压为3V，电压表选用小量程；由于不知道电路中电流的大小，电流表选用大量程；根据电路图连接实物图如下：
15．（2021秋•密山市校级期末）现给你提供如下器材：一个符合实验要求的电池组、一个小灯泡、一个滑动变阻器、一个开关和若干导线。
（1）请你设计一个电路，既能使灯泡正常发光，又能起到调光的作用。
（2）如果这样的调光方式用到家庭照明电路中，能否真正起到节能的作用？请说说你的看法。
【解答】解：（1）调节灯泡的亮度，实际上是要调节灯泡两端的电压，加入滑动变阻器，并且让滑动变阻器与灯泡串联，即可以达到题目要求，故作图如下：
（2）由于滑动变阻器要消耗电能，所以这样的设计并不能真正起到节能的作用。

四、实验探究题。
16．（2021秋•泉州期末）如图是某同学连接的电路。
（1）如果合上开关，除了两只灯都不亮以外，还可能造成烧坏 电源 的后果。
（2）如果只须去掉一根导线，就能成为两灯串联的正确电路，去掉的导线是 c 。
（3）如果只须改动一个连接点，就能成为两灯并联的正确电路，改动的方法是 将e导线的右端从F接线柱改接到E接线柱或C接线柱 。

【答案】（1）电源；（2）c；（3）将e导线的右端从F接线柱改接到E接线柱或C接线柱。
【解答】解：（1）由图可知，如果合上开关，电流从电源正极流出后，不通过两盏灯，而直接流回负极，将发生电源短路现象，会使电源烧坏，两盏灯都不亮；
（2）如果只须去掉一根导线，就能成为两灯串联，只须拆除导线c，两个灯泡就首尾相接连入电路，即为串联，如图所示：
；
（3）如果只须改动一个连接点，就能成为两灯并联，改动的方法是将e导线的右端从F接线柱改接到E接线柱或C接线柱。
故答案为：（1）电源；（2）c；（3）将e导线的右端从F接线柱改接到E接线柱或C接线柱。
17．（2021秋•成都期末）在“连接串联电路”的实验中，实验电路图如图甲所示。
（1）在连接如图甲电路的过程中，下列几点要求中没有必要的是 D 。
A.连接完毕对照电路图仔细检查电路，确认无误再闭合开关
B.按照电路图连接电路的过程中，开关应是断开的
C.每处接线必须接牢
D.必须从电池的正极开始依次连接开关S、L1、L2、电池负极
（2）连接好电路后闭合开关S，小张发现两个灯泡都不亮，于是小张将一根导线接在灯L1两端，发现灯L2发光，然后再将导线接在灯L2两端，发现灯L1不发光，则故障可能是 A 。
A.L1灯丝断了 B.L1短路 C.L2灯丝断了 D.L2短路
（3）排除好故障后，闭合开关，两灯都亮，小张想要测量电路中的电流，误将电流表与L2并联，闭合开关S，可能出现的现象是 B 。
A.L1、L2都发光 B.L1发光、L2不发光
C.L1不发光、L2发光 D.L1、L2都不发光
（4）如图乙所示，若要将该电路组成并联电路，小张需要把导线b的另一端接到电路中的 D （填下列选项）。
A.A点 B.C点 C.E点 D.F点
【答案】（1）D；（2）A；（3）B；（4）D。
【解答】解：
（1）A．为了保护电路元件，按照电路图连接电路的过程中，开关应该是断开的，故A正确；
B．连接完毕对照电路图仔细检查电路，确认无误后再闭合开关，故B正确；
C、每处线都必须接牢，故C正确；
D、连接图甲电路时，只要按一定顺序把各元件接入电路即可，没有必要从电池的正极开始依次连接开关S、L1、L2、电池负极，故D错误；
故选：D；
（2）闭合开关时两灯均不亮，说明电路中某处断路，或是两灯均短路；
用导线先并联在L1两端时，发现L2亮，灯L1不亮，说明电路通路，两灯泡不可能短路，L2不可能断路；
同时因导线与灯L2并联，两灯均不亮，说明灯L1不可能短路，故只能为灯L1发生了断路，
故选A。
（3）实验过程中，误将电流表与L2并联，闭合开关S，这个灯L2会短路，不发光，但L1与电源连通，会看到小灯泡L1亮，
故选A；
（4）A、若接A点，电路中无电流，属于断路，
BC、若接C或E点，则会造成电源短路，不允许；
D、将用电器并列接在电源两点间的连接方法叫并联，为了形成并联电路，小强需要把导线b的另一端连接到电路中的F，选D。
故答案为：（1）D；（2）A；（3）B；（4）D。
