2023-2024学年广东省江门市江海区九年级（上）期末物理试卷（含详细答案解析）
展开
这是一份2023-2024学年广东省江门市江海区九年级（上）期末物理试卷（含详细答案解析），共21页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题，综合题等内容，欢迎下载使用。

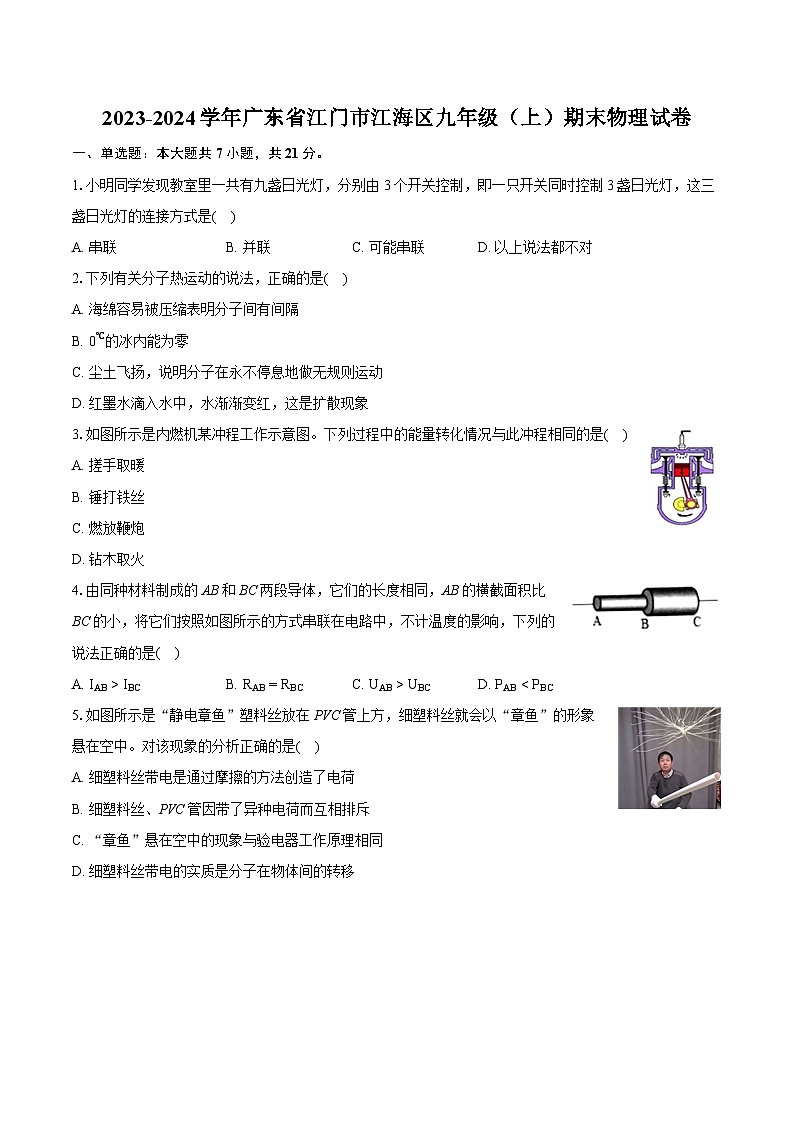

1.小明同学发现教室里一共有九盏日光灯，分别由3个开关控制，即一只开关同时控制3盏日光灯，这三盏日光灯的连接方式是( )
A. 串联B. 并联C. 可能串联D. 以上说法都不对
2.下列有关分子热运动的说法，正确的是( )
A. 海绵容易被压缩表明分子间有间隔
B. 0℃的冰内能为零
C. 尘土飞扬，说明分子在永不停息地做无规则运动
D. 红墨水滴入水中，水渐渐变红，这是扩散现象
3.如图所示是内燃机某冲程工作示意图。下列过程中的能量转化情况与此冲程相同的是( )
A. 搓手取暖
B. 锤打铁丝
C. 燃放鞭炮
D. 钻木取火
4.由同种材料制成的AB和BC两段导体，它们的长度相同，AB的横截面积比BC的小，将它们按照如图所示的方式串联在电路中，不计温度的影响，下列的说法正确的是( )
A. IAB>IBCB. RAB=RBCC. UAB>UBCD. PAB5.如图所示是“静电章鱼”塑料丝放在PVC管上方，细塑料丝就会以“章鱼”的形象悬在空中。对该现象的分析正确的是( )
A. 细塑料丝带电是通过摩擦的方法创造了电荷
B. 细塑料丝、PVC管因带了异种电荷而互相排斥
C. “章鱼”悬在空中的现象与验电器工作原理相同
D. 细塑料丝带电的实质是分子在物体间的转移

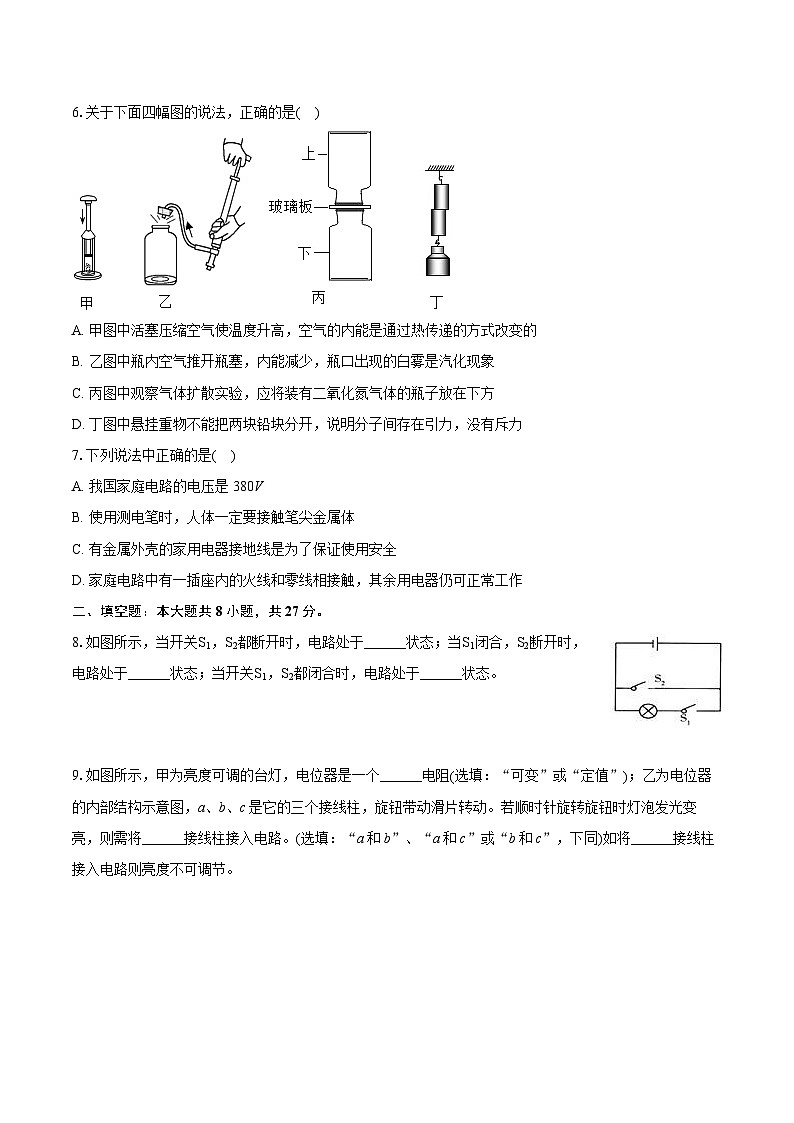

6.关于下面四幅图的说法，正确的是( )
A. 甲图中活塞压缩空气使温度升高，空气的内能是通过热传递的方式改变的
B. 乙图中瓶内空气推开瓶塞，内能减少，瓶口出现的白雾是汽化现象
C. 丙图中观察气体扩散实验，应将装有二氧化氮气体的瓶子放在下方
D. 丁图中悬挂重物不能把两块铅块分开，说明分子间存在引力，没有斥力
7.下列说法中正确的是( )
A. 我国家庭电路的电压是380V
B. 使用测电笔时，人体一定要接触笔尖金属体
C. 有金属外壳的家用电器接地线是为了保证使用安全
D. 家庭电路中有一插座内的火线和零线相接触，其余用电器仍可正常工作
二、填空题：本大题共8小题，共27分。
8.如图所示，当开关S1，S2都断开时，电路处于______状态；当S1闭合，S2断开时，电路处于______状态；当开关S1，S2都闭合时，电路处于______状态。
9.如图所示，甲为亮度可调的台灯，电位器是一个______电阻(选填：“可变”或“定值”)；乙为电位器的内部结构示意图，a、b、c是它的三个接线柱，旋钮带动滑片转动。若顺时针旋转旋钮时灯泡发光变亮，则需将______接线柱接入电路。(选填：“a和b”、“a和c”或“b和c”，下同)如将______接线柱接入电路则亮度不可调节。
10.如图所示，在“探究影响导体电阻大小的因素”实验中，为比较电阻大小，可将电流表与电阻______(选填“串联”或“并联”)接入电路，当电流表示数越小，说明与其串联的电阻越______；探究电阻大小与横截面积关系时，要选择______(选填字母代号)两根电阻丝。
11.一台汽油机飞轮的转速为3600r/min，在1s内汽油机完成______个冲程，对外做了______次功。如果汽油机在一段时间内消耗了0.5kg汽油，若这些汽油完全燃烧，可放出热量______ J。(q汽油=4.6×107J/kg)
12.汽车用水作为发动机冷却液是因为水的______大，由于水箱中的水不断吸热，水的内能会______，当水箱中的水不断汽化后，质量减少了，则剩下的水比热容______(后两空选填“增大”“减小”或“不变”)。
13.某同学家4月底电能表读数如图所示，该电能表允许接入的最大电功率为______ W。5月底电能表的读数为419.5kW⋅h，若当地电价为0.6元/(kW⋅h)，则5月份他家应交电费______元；该同学将某家用电器单独接在该电能表上正常工作6min，电能表转盘转了320转，则这个家用电器可能是______(选填“空调”、“台灯”或“电视机”)。
14.电灯的发明，照亮了人类生活的每一个角落，图甲所示的白炽灯是利用电流的______(选填“热效应”“磁效应”或“化学效应”)使灯丝达到白炽状态而发光的，发光效率仅8%，更多能量都以内能的形式散失到周围环境中，现在用来照明的白炽灯已被图乙所示节能、环保的LED灯所替代，一只“220V 12W”LED灯的亮度相当于一只“220V 100W”白炽灯的亮度，LED灯主要是用______(选填“纳米材料”“超导材料”或“半导体材料”)制成的，某家庭每天开灯2h，若用一只“220V 12W”LED灯代替一只“220V 100W”白炽灯来照明，这个家庭一个月(30天)可节电______kW⋅h。
15.“月下棹神舟，星夜赴天河”，2021年10月16日，在酒泉卫星发射中心载人航天发射场，翟志刚、王亚平、叶光富三位中国航天员乘神舟十三号再征太空，开启了中国空间站有人长期驻留的时代。
(1)如图2所示，长征二号F运载火箭正在发射的情景，它采用了我国新研制的大推力液氧液氢发动机。火箭起飞时，液态氢燃料在燃烧过程中，其热值大小______(选填“变大”、“变小”或“不变”)，燃料燃烧时，产生大量高温高压的燃气，燃气对火箭做功，燃气的内能会______(选填“增大”、“减小”或“不变”)；
(2)火箭在加速上升过程中，对于火箭搭载的卫星而言，其动能______(选填“增大”、“减少”或“不变”)，机械能______(选填“守恒”或“不守恒”)；
(3)12月9日宇航员王亚平在空间站进行了太空直播授课，实现了天地互动，所需的电能主要来源于太阳能帆板。如图3所示，太阳能帆板是一种把太阳能转化为______能的装置，它相当于电路中的______。
三、作图题：本大题共3小题，共7分。
16.如图所示是未完成连接的实物图，请用笔画线代替导线完成该电路的连接。要求：两灯并联，开关S在干路上，电流表只测通过L1的电流，导线不能交叉。(小灯泡L1的电阻约为8Ω)
17.如图电路，闭合开关，要使L1和L2都发光，图中a、b处分别接上合理的电表(电流表或电压表)，请在圆圈中填上合适的字母A或V。
18.如图甲所示为小明家墙上安装的一个三孔带开关的插座。此插座的优点是：不用拔下插座上的插头，只需将插座上的开关断开就可以安全切断电源。请在图乙中将开关和插座正确地接到电路中。
四、实验探究题：本大题共3小题，共19分。
19.小明利用如图甲所示的实验装置探究“电流跟电压的关系”，电源为两节新干电池，电阻为定值电阻，滑动变阻器标有“20Ω1A”字样。
(1)连接电路的过程中，开关应______，滑动变阻器的滑片 P应置于______(选填“A”或“B”)端：
(2)连接好电路后，闭合开关，移动滑动变阻器的滑片P，发现两表指针偏转情况如图乙所示，则故障是______；
(3)排除故障后，闭合开关，调节滑动变阻器的滑片，测得数据如表所示，其中第2次实验中电流表的示数如图丙所示，其读数为______ A。由表中数据可知电阻R的阻值为______Ω；
(4)在这个实验中滑动变阻器的主要作用是保护电路和______；
(5)分析表中的数据，你能得到的结论是：当导体的电阻一定时，导体中的电流与导体两端的电压成______(选填“正比”或“反比”)。
20.如图甲是小明“探究串联电路的电压规律”的实验电路图。
(1)实验时，灯L1和灯L2的规格应______(填“相同”或“不相同”)，电压表应与被测电路______(填“串联”或“并联”)。
(2)闭合开关后，小明发现两灯都不发光。于是分别把电压表接在图甲中AB两点、BC两点及AC两点，测得数据分别是UAB=3V，UBC=0V，UAC=3V；小明检查发现只有灯L1和灯L2中的一盏出现故障，则故障可能是______。
(3)处理好故障后，小明把电压表接在AB之间重新测量，电压表示数如图乙所示，电压表的分度值是______ V；为了使实验结果更准确，接下来小明应该：断开开关______。
(4)正确实验后，数据记录如下表，AB、BC、AC间的电压UAB、UBC、UAC正确的关系是______。
21.如图是探究“电流通过导体时产生热量与哪些因素有关”的实验装置，两个透明容器中密封着等量的空气。
(1)实验中，要比较电阻丝产生的热量的多少，只需比较与之相连的U形管中液面的高度差，是因为电流有______效应；
(2)甲装置可探究电流产生的热量与______的关系，通电一段时间后，______(选填“左”或“右”)侧容器中U形管中液面的高度差大；
(3)乙装置中的电阻R3的作用主要是使______；
(4)如果乙装置中R3发生了断路，保证电源电压及通电时间相同，与R3未发生断路时相比较，则左侧U形管中液面的高度差将______(选填“变大”“变小”或“不变”)；
(5)利用甲装置还可以研究电压一定时，电流通过导体时产生热量与电阻的关系，可将甲装置做如下改动：将接在B接线柱上的导线改接在A处，再取一根导线连接在______两个接线柱上即可。
五、计算题：本大题共2小题，共13分。
22.如图表是某家用电扇及其铭牌。
(1)电扇正常工作时的电流是多大？
(2)电扇使用事项中明确规定：“禁止用手或其他物体阻挡叶片转动”，这是因为正常工作的电扇，如果叶片被卡住而不转动时，电能将全部转化为内能，很容易烧坏电动机线圈。已知线圈电阻为22Ω，若正常工作的电扇叶片被卡住不转的状态持续1min，则线圈中电流产生的热量是多少？
23.如图所示，甲是一种常见的电热水袋，乙是它的结构示意图，其性能指标如表所示。已知水的初始温度为15℃，在额定电压下加热9min，温控开关自动断开，指示灯熄灭，水的比热容为4.2×103J/(kg⋅℃)，请根据信息完成下列问题：
(1)水吸收的热量为多少。
(2)加热效率为多少。
(3)若要缩短电热水袋中水加热的时间，现提供一个与R相同阻值的电阻对电路进行改装，请说明新加入的电阻应该串联还是并联接入电路。
六、综合题：本大题共2小题，共13分。
24.如图1所示为人们所喜爱的电动自行车，它轻便、节能、环保。只要将图中车钥匙插入锁孔并顺时针旋转一下，车子就通电了，但不会行驶。
(1)这车钥匙实质相当于一个______，跨上自行车将右手把向后旋转，车子就能前进，并且向后旋转的角度越大，车速就越快，右手把实质相当于一个______。给电动车充电时，电瓶相当于______(选填“电源”或“用电器”)。
(2)图2是电动车的充电插口，内有金属插脚，在使用过程中绝不能拿硬币、手等去触碰；图3是电动车的局部电路图，其中控制器是指电动车利用蓄电池工作的所有用电器。如果硬币碰到充电插口的两个金属插脚，可能会造成______(选填“蓄电池”、“控制器”或“充电插口”)损坏；如果人体触碰蓄电池两极，人______(选填“有”或“无”)危险。
(3)电动自行车两刹车手柄(如图4)中各有一只开关S1和S2；在行驶中用任一只手柄刹车时，该手柄上的开关立即断开，电动机停止工作，以下电路符合要求的是______。
25.阅读短文，回答问题：
超导体各种金属导体中，银的导电性能是最好的。20世纪初，科学家发现，某些物质在很低的温度时，如铝在−271.76℃以下，铅在−265.95℃以下，电阻就变成了0。这就是超导现象。金属和合金出现超导现象的临界温度都很低。1987年，华裔美国籍科学家朱经武以及中国科学家赵忠贤相继研制出亿一钡一铜一氧系材料，使临界温度提高到90K(−183.15℃)。在高温超导研究领域，我国科学家作出了先驱性和开创性的贡献，持续推动了国际高温超导研究的发展。
如果把超导现象应用于实际，会给人类带来很大的好处。在发电厂发电、远距离输电等方面若能采用超导材料，可以大大降低由于电阻引起的电能损耗。
(1)超导材料达到一定条件时，其电阻就能降到______Ω，此时，若超导体通过100A的电流，超导体两端电压为______ V，1min时间内超导体产生的热量为______ J；
(2)在低于−271.76℃的环境中的铝的内能______(选填“等于”或“大于”)零；
(3)在南极气温低至−88.3℃的自然环境下，钇一钡一铜一氧系材料______(选填“可以”或“不可以”)成为超导体；
(4)目前超导体的研究领域取得了许多成果，但是仍然没有在生活实际中广泛运用，是因为超导现象的______很低：假设未来的某一天，超导体技术实现重大突破，可以用来制作______。
答案和解析
1.【答案】B
【解析】解：一只开关同时控制3盏日光灯，若摘掉其中任意一盏灯管，由另外两盏灯仍正常发光可知，这三盏日光灯是互不影响的，所以它们之间一定是并联的。
故选：B。
并联电路中，各用电器工作时互不影响。
本题考查的根据串并联电路的特点判断家庭电路的连接情况。
2.【答案】D
【解析】解：A.海绵容易压缩不是分子间的间隙，而是物质间的间隙，故A错误；
B.任何物体任何时候都有内能，0℃的冰也有内能，故B错误；
C.尘土飞扬是机械运动，不属于分子热运动，故C错误；
D.红墨水滴入水中，红墨水分子和水分子彼此进入对方的空隙中，属于扩散现象，故D正确。
故选：D。
物质是由分子组成的，组成物质的分子很小，直接用肉眼看不到；组成物质的分子不停地做无规则的运动，扩散现象证明了分子的无规则运动。
任何物体任何时候都有内能。
本题主要考查学生对扩散现象的实质，分子动理论的认识，属于基础知识。
3.【答案】C
【解析】解：根据图示可知，两个气门都关闭，火花塞点火，活塞下行，因此该冲程为做功冲程，将内能转化为机械能；
A、搓手取暖是克服摩擦做功，将机械能转化为内能，故A错误；
B、锤打铁丝是将机械能转化为内能的过程，故B错误；
C、燃放鞭炮是先将化学能转化为内能，又将内能转化为机械能，故C正确；
D、钻木取火是克服摩擦做功，使木头的内能增大，将机械能转化为内能，故D错误。
故选：C。
内燃机是利用内能做功的机器，其在工作时有四个冲程，即吸气、压缩、做功、排气四个冲程。其中压缩冲程将机械能转化为内能；做功冲程将内能转化为机械能。
此题主要考查了内燃机工作时的能量转化情况以及能量转化问题。
4.【答案】C
【解析】解：A、因为两段导体串联，所以通过两导体的电流相等，即IAB=IBC，故A错误；
B、导体AB和BC由同种材料制成、长度相同，AB横截面积比BC的小，所以，RAB>RBC，故B错误；
C、由A知IAB=IBC，由B知RAB>RBC，根据U=IR可知，两段导体两端的电压为UAB>UBC，故C正确；
D、由A知IAB=IBC，由B知RAB>RBC，根据P=I2R可知，两段导体发热的功率：PAB>PBC，故D错误。
故选：C。
(1)AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，横截面积越大，电阻越小；
(2)根据串联电路的电流特点可知通过两段导体的电流关系；
(3)根据P=I2R可知两段导体发热功率的关系。
本题考查了串联电路的电流特点、欧姆定律和功率公式的应用，关键是根据影响电阻的大小因素确定两段导体电阻的大小。
5.【答案】C
【解析】解：AD.用摩擦的方法可以使塑料丝带电，这种使物体带电的方法叫做摩擦起电，这个过程并不是创造了电，其实质为电子发生了转移，故AD错误；
BC.由图中现象可以得出，细塑料丝、PVC管带同种电荷，因为同种电荷互相排斥，故B错误；验电器的工作原理是利用同种电荷相互排斥，故C正确。
故选：C。
(1)摩擦起电的实质是电荷(电子)的转移。
(2)电荷间的作用规律：同种电荷相互排斥，异种电荷相互吸引。
理解摩擦起电的实质和电荷间的作用规律，可解答此题。
6.【答案】C
【解析】解：A、甲图中活塞压缩空气使温度升高，空气的内能是通做功的方式改变的，故A错误。
B、乙图中，瓶内空气推开瓶塞，内能减少，瓶口出现的白雾是水蒸气遇冷液化现象，故B错误。
C、二氧化氮气体的颜色是红棕色的，而且比空气的密度大，因此必须放在下面的瓶子中，避免由于重力使气体向下落，分不清是重力还是扩散，故C正确。
D、图中两个压紧的铅块能吊起钩码而不分开，是由于分子间存在引力，分子间同时存在相互作用的引力和斥力，故D错误。
故选：C。
(1)改变物体内能的方法有两种：做功和热传递，做功是能量的转化，热传递是内能的转移。
(2)对物体做功，物体的内能会增加，物体对外做功，其内能会减小；物质由气态变为液态的过程叫做液化。
(3)二氧化氮气体的颜色是红棕色的，而且比空气的密度大。
(4)分子间同时存在相互作用的引力和斥力。
本题考查了分子动理论、液化现象、改变物体内能的方法等，属于综合性题目，难度不大。
7.【答案】C
【解析】解：A.家庭电路电压为220V，不是380V，故A不符合题意；
B.使用测电笔时，人需要接触笔尾金属体，不要接触笔尖金属体，故B不符合题意；
C.有金属外壳的家用电器接地线，是为了防止金属外壳带电发生触电事故，故C符合题意；
D.火线与零线相接触，会使电路短路，其余用电器无法正常工作，故D不符合题意。
故选：C。
(1)我国家庭电路电压是220V；
(2)测电笔的正确使用方法，手一定接触笔尾金属体，一定不要接触笔尖金属体；
(3)带有金属外壳的用电器，防止外壳漏电，将其外壳接地线；
(4)火线与零线相接触，会使电路短路。
本题考查了家庭电路中的一些基本连接的常识，以及安全用电时要注意的问题，是我们必须熟知的。
8.【答案】开路 通路 短路
【解析】解：当开关S1，S2都断开时，电路中没有电流，电路处于开路状态；
当S1闭合，S2断开时，电路中有电流通过灯泡，处于通路状态；
当开关S1，S2都闭合时，导线直接连接电源的两端，电路处于短路状态；
故答案为：开路，通路，短路。
通路：电路连接好后，闭合开关，处处相通的电路叫做通路；
开路：即断路，开关未闭合，或电线断裂、接头松脱致使路线在某处断开的电路，断路电路中没有电流；
短路：导线不经过任何用电器直接跟电源两端连接的电路。
解决此题要结合电路的三种状态进行分析解答。
9.【答案】可变 b和c a和c
【解析】解：电位器能改变灯泡的亮度，则可知电位器实际上是一个可变电阻；
顺时针旋转旋片时，灯泡变亮，说明电流变大，因电源电压不变，则根据欧姆定律可知电位器接入电路中的电阻应变小，则由图可知应将b、c接线柱接入电路；
由于灯泡的亮度不可调节，说明电路的电路不变，也即电阻不变，此时为定值电阻，则由图可知应将a、c接线柱接入电路。
故答案为：可变；b和c；a和c。
电位器实际上是一个可变电阻；电位器与灯泡串联，顺时针旋转旋片可以使灯泡亮度增加，则电流变大，电阻变小，据此确定连接方法。
本题考查了变阻器的连接方法以及变阻器电阻丝的材料特点，属于基础题目。
10.【答案】串联 大 A、C
【解析】解：在“探究影响导体电阻大小的因素”实验中通过电流表示数的大小来反映电阻的大小，采用的是转换法，因此应将电流表与电阻串联接入电路。当电流表示数越小，说明与其串联的电阻越大。
要研究导体的电阻与横截面积的关系，根据控制变量法可知需选择材料、长度相同，横截面积不同的导体，所以应选择A、C两根电阻丝。
故答案为：串联；大；A、C。
(1)在“探究影响导体电阻大小的因素”实验中，电源电压一定，导体电阻越大，电路电流越小，导体电阻越小，电路电流越大，可以通过电流表示数大小判断导体电阻大小；
(2)导体电阻的大小与导体长度、材料、温度和横截面积等因素有关。在探究性的实验题中，若要探究的物理量与多个因素有关，都要用到控制变量法，据此分析。
这是一道实验探究题，此实验采用了控制变量法，要会用控制变量法探究影响导体电阻大小的因素。
11.【答案】120302.3×107
【解析】解：(1)四冲程汽油机飞轮的转速为：3600r/min=60r/s。由于四个冲程是一个工作循环，飞轮转2r，对外做功一次，所以1s内飞轮转60r，汽油机完成了120个冲程，对外做功30次；
(2)由Q放=mq可知，完全燃烧0.5kg汽油放出的热量：
Q放=qm汽油=4.6×107J/kg×0.5kg=2.3×107J；
故答案为：120；30；2.3×107。
(1)掌握内燃机的四个冲程：吸气、压缩、做功、排气冲程；四个冲程是一个工作循环，飞轮转2r，对外做功一次；
(2)汽油燃烧放出的热量计算公式为Q放=mq。
本题考查了学生对汽油机四个冲程的理解，要求学生学生背熟燃料完全燃烧放热公式Q放=mq。
12.【答案】比热容 增大 不变
【解析】解：(1)因为水的比热容较大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多，所以汽车发动机用水做冷却剂；
(2)比热容是物质本身的一种特性，决定于物质的种类和状态，与质量多少无关，所以当水箱中的水减少了三分之一以后，则剩下的水的比热容不变；
由于水箱中的水不断吸热，水的内能会增大。
故答案为：比热容；增大；不变。
(1)对水的比热容大的理解：相同质量的水和其它物质比较，吸收或放出相同的热量，水的温度升高或降低的少；升高或降低相同的温度，水吸收或放出的热量多；
(2)比热容是物质本身的一种特性，决定于物质的种类和状态，与质量多少无关。
(3)内能与温度、质量和状态有关。
此题注意考查了水的比热容大的应用以及比热容的物理意义、内能，注意比热容是物质本身的一种特性，决定于物质的种类和状态，与质量多少无关。注意本题是剩余水的内能，不是所有水的内能，是本题的易错点。
13.【答案】8800244.2空调
【解析】解：由参数可知，该电能表工作电压为220V，允许通过的最大电流为40A，该电能表允许接入的最大电功率是：
P大=UI大=220V×40A=8800W；
由图示电能表可知，4月底电能表读数是12.5kW⋅h，
则5月份他家消耗的电能：W=419.5kW⋅h−12.5kW⋅h=407kW⋅h；
需交电费：0.6元/kW⋅h×407kW⋅h=244.2元；
3200r/(kW⋅h)表示的是电路中每消耗1kW⋅h的电能，电能表转盘转动3200r，
电能表转盘转了320转，该家用电器消耗的电能：
W=3203200kW⋅h=0.1kW⋅h，
工作时间t=6min=0.1h，
该用电器的功率：
P=Wt=0.1kW⋅h0.1h=1kW=1000W，
因为用电器正常工作，所以用电器的额定功率等于1000W；
而空调功率在1000W左右，台灯的功率一般小于40W，电视机的功率在200W左右，所以这个家用电器可能是空调。
故答案为：8800；244.2；空调。
由图中电能表参数可知，该电能表工作电压为220V，允许通过的最大电流为40A，根据P=UI可知该电能表允许接入的最大电功率；
电能表最后一位数字是小数位，由图示电能表读出电能表示数，两电能表示数之差是5月份所消耗的电能，根据电价计算应交电费；
3200r/(kW⋅h)表示的是电路中每消耗1kW⋅h的电能，电能表转盘转动3200r，求出电能表转320转消耗的电能，然后根据P=Wt求出用电器的功率，进而选择是哪种用电器。
本题考查了电能的计算以及电功率公式的应用，对电能表读数时，应知道最后一位是小数，明确电能表的单位是kW⋅h。
14.【答案】热效应 半导体 5.28
【解析】解：图甲所示的白炽灯是利用电流的热效应使灯丝达到白炽状态而发光的。
LED灯主要是用半导体材料制成的，半导体材料具有单向导电性。
将一只“220V 12W”LED灯代替一只“220V 100W”白炽灯来照明，节约的电能W节约=P节约t=(P白−P节)t=(100×10−3kW−12×10−3kW)×2h×30=5.28kW⋅h。
故答案为：热效应；半导体；5.28。
图甲所示的白炽灯是利用电流的热效应使灯丝达到白炽状态而发光的。
LED灯主要是用半导体材料制成的，半导体材料具有单向导电性。
根据W节约=P节约t=(P白−P节)t得出节约的电能。
本题考查电功和电能的计算，是一道综合题。
15.【答案】不变 减小 增大 不守恒 电 电源
【解析】解：(1)火箭起飞时，液态氢燃料在燃烧过程中，其热值大小不变，燃料燃烧时，产生大量高温高压的燃气，燃气对火箭做功，燃气的内能会减小；
(2)火箭在加速上升过程中，对于火箭搭载的卫星而言，卫星的质量不变，速度变大，高度变大，动能和重力势能变大，总的机械能变大，机械能不守恒；
(3)太阳能帆板是一种把太阳能转化为电能的装置，它相当于电路中的电源。
故答案为：(1)不变；减小；(2)增大；不守恒；(3)电；电源。
(1)热值是燃料本身的一种性质，与质量、位置无关；燃气对外做功，内能转化为机械能，燃气的内能减少；
(2)火箭在加速上升过程中，对于火箭搭载的卫星而言，机械能不守恒；
(3)太阳能电池将太阳能转化为电能，相当于电源。
本题考查的是热值、内能的改变、电路的组成等知识，难度不大。
16.【答案】解：两灯并联，开关S在干路上，电流表只通过L1的电流，所以电流表选用大量程与灯L1串联；电源电压为3V，通过灯泡L1的电流约为：I=UR=3V8Ω=0.375A<0.6A，所以电流表选用小量程，如下所示：
【解析】两灯并联，电流表与待测电路串联。据此分析作图。
本题考查根据要求连接实物，关键是电流表连接。
17.【答案】解：闭合开关，要使L1和L2都发光，则两灯中均有电流通过，由于a与灯泡L1串联，则应接电流表，b在干路上，所以则应接入相当于导线的电流表，如图：
【解析】电流表内阻很小，电流表可视为一根导线；电压表内阻较大，电压表所在支路可视为断路；则由电路的结构和题意要求可知电表的类型。
本题考查电流表、电压表的使用；明确电流表及电压表的不同应用。
18.【答案】解：开关控制插座，开关与插座串联，开关接在火线上，插座的左插孔接零线，右插孔接火线，中间插孔接地线，电路图如图所示：
【解析】开关要接在火线上，三孔插座的接法是：“左零右火中接地”。
本题考查了开关、三孔插座的接法，属于基础题目。
19.【答案】断开 A 定值电阻R断路 0.35改变定值电阻两端的电压 正比
【解析】解：(1)为了保护电路，连接电路时开关应断开，闭合开关实验前，应将滑动变阻器的滑片移到最大阻值处，由图知，滑片左侧电阻丝接入电路，所以滑片应移到阻值最大的A端；
(2)由图乙可知，闭合开关，电流表无示数，电压表有示数；电流表无示数，说明电路可能断路，电压表有示数，说明电压表与电源连通，则与电压表并联的电路以外的电路是完好的，与电压表并联的定值电阻R断路；
(3)由图丙可知，电流表的量程为0∼0.6A，分度值为0.02A，示数为0.3A；
由欧姆定律可知，电阻R的阻值R=UI=Ω；
(4)在探究通过导体的电流与导体两端的电压之间的数量关系的实验中，要控制电阻一定，改变导体两端的电压，看看电流怎样变化，从而得出电流与电压的关系，由此可知滑动变阻器在这个实验中的主要作用是保护电路和改变定值电阻两端的电压；
(5)由表格数据可知，当导体两端的电压增大时，通过导体的电流也增大，且电流与电压的比值保持不变，由此得出结论：当导体的电阻一定时，通过导体的电流跟导体两端的电压成正比。
故答案为：(1)断开；A；(2)定值电阻R断路；(3)0.3；5；(4)改变定值电阻两端的电压；(5)正比。
(1)为了保护电路，连接电路时开关应断开，闭合开关前，应将滑动变阻器的滑片P移到阻值最大处；
(2)由图乙可知，闭合开关，电流表无示数，电压表有示数；电流表无示数，可以判断出电路中出现了断路，然后根据电压表有示数确定出断路的位置；
(3)根据图丙电流表所选量程确定分度值读数；
根据欧姆定律求出电阻R的阻值；
(4)探究电流与电阻的关系时，滑动变阻器的主要作用是保护电路和改变定值电阻两端的电压；
(5)由表格数据可知，当导体两端的电压增大时，通过导体的电流也增大，且电流与电压的比值保持不变，由此可得出结论。
探究“电流跟电压的关系”，考查注意事项、故障分析、电流表读数、欧姆定律的应用和分析数据归纳结论的能力。
20.【答案】不相同 并联 L1断路 2 换接电压表0∼3VUAB+UBC=UAC
【解析】解：(1)实验时，为得出普遍性的结论，灯L1和灯L2的规格应不相同；电压表应与被测电路并联；
(2)闭合开关后，小明发现两灯都不发光，于是分别把电压表接在图甲中AB两点、BC两点及AC两点，测得UAB=3V，则说明A、B两点到电源两极间的电路为通路；测得UAC=3V，说明A、C两点到电源两极间的电路为通路；测得UBC=0V，说明B、C两点到电源两极间的电路有断路故障，小明检查发现只有灯L1和灯L2中的一盏出现故障，则故障可能是L1断路；
(3)处理好故障后，小明把电压表接在AB之间重新测量，电压表选用大量程，示数如图乙所示，电压表的分度值是0.5V，电压为2V，为了使实验结果更准确，接下来小明应该：断开开关，换接电压表0∼3V；
(4)正确实验后，小明分析多组数据得出结论：串联电路的总电压等于各部分电压之和，即UAB+UBC=UAC。
故答案为：(1)不相同；并联；(2)L1断路；(3)2；换接电压表0∼3V；(4)UAB+UBC=UAC。
(1)用归纳法得出普遍性的结论要满足2个条件：一是样本要有代表性，二是样本数量足够多；电压表应与被测电路并联；
(2)实验中，若电压表有示数，则与电压表并联的电路之外的电路为通路，若电压表没有示数，说明与电压表并联的电路之外的电路为断路，据此分析；
(3)根据电压表的分度值读出电压表的示数，为了使实验结果更准确，测量电压不超过电压表量程的条件下要选用小量程；
(4)串联电路的总电压等于各部分电压之和。
本题探究串联电路的电压规律，考查注意事项、归纳法的运用、故障分析、电压表的选用及串联电路电压的规律。
21.【答案】热 电阻 右 使通过R1和R2的电流不相等 变小 BD
【解析】解：(1)电流通过导体时会产生热量，这种现象称为电流的热效应，电流通过导体产生热量的多少不能直接观察，液体温度的变化可以通过U形管中液面高度差的变化来反映；
(2)甲装置中，将容器中的电阻丝串联起来接到电源两端，通过他们的电流I与通电时间t相同，电阻不同，探究电流产生的热量与电阻的关系；左边容器中的电阻小于右边容器中的电阻，由Q=I2Rt可知，右边容器中的电阻产生的热量多，温度升得较快，这表明：在电流和通电时间相同的情况下，导体的电阻越大，产生的热量越多；
(3)图乙的装置在实验中，右侧容器的外部，将一个完全相同的电阻和这个容器内的电阻并联，再接入原电路，使通过左边容器中电阻的电流与通过右边容器中电阻的电流不同，可以探究电流产生的热量与通过导体的电流大小的关系；
(4)当乙装置中R3发生了断路时，电路中只有R1和R2串联，此时电路中的总电阻变大，电路中电流变小，根据焦耳定律Q=I2Rt在相同时间内，电阻丝R1产生热量变小，与步骤(3)相比较，则左侧U形管中液面的高度差将变小；
(5)利用甲装置还可以研究电压一定时，电流通过导体时产生热量与电阻的关系，应将两电阻丝并联，所以将接在B接线柱上的导线改接在A处，再取一根导线在BD两个接线柱之间即可。
故答案为：(1)热；(2)电阻；右；(3)使通过R1和R2的电流不相等；(4)变小；(5)BD。
(1)电流通过导体时会产生热量，这种现象称为电流的热效应；
(2)将容器中的电阻丝串联起来接到电源两端，通过两电阻丝的电流和通电时间相同，根据焦耳定律Q=I2Rt进行分析；
(3)探究电流产生热量跟电阻关系时，控制通电时间和电流不变；探究电流产生热量跟电流关系时，控制通电时间和电阻不变，改变电流，因此需要电阻并联；
(4)当乙装置中R3发生了断路时，电路中只有R1和R2串联，此时电路中的总电阻变大，电路中电流变小，根据焦耳定律Q=I2Rt在相同时间内，电阻丝产生热量的变化，得出结论；
(5)要探究电压一定时，电流通过导体时产生热量与电阻的关系，需要将两电阻丝并联，据此分析甲装置的改动方案。
本题考查了学生对焦耳定律的认识，注重了探究实验的考查，同时在该实验中利用了控制变量法和转换法，是中考物理常见题型。
22.【答案】解：(1)由P=UI得：I额=P额U额=66W220V=0.3A；
(2)叶片被卡住而不转动时，电动机为纯电阻用电器，通过线圈的电流：I=UR=220V22Ω=10A，
线圈产生的热量：Q=I2Rt=(10A)2×22Ω×60s=1.32×105J。
答：(1)电风扇正常工作时的电流为0.3A；
(2)1min内线圈产生的热量为1.32×105J。
【解析】(1)根据P=UI可得电风扇正常工作时的电流；
(2)先计算出通过线圈的电流，根据Q=I2Rt求出线圈产生的热量。
本题考查了电功率、电热的计算，熟练应用基本公式即可正确解题，
23.【答案】解：(1)由表中数据可知，水的质量为m=900g=0.9kg，自动断电温度为65℃，即水的末温65℃，
则水吸收的热量：Q吸=c水m(t−t0)=4.2×103J/(kg⋅℃)×0.9kg×(65℃−15℃)=1.89×105J；
(2)由表中数据可知，额定加热功率为500W，
由P=Wt可知，电热水袋消耗的电能：W=Pt′=500W×9×60s=2.7×105J，
电热水袋的加热效率：η=Q吸W×100%=1.89×105J2.7×105J×100%=70%；
(3)应该并联接入电路中；因为电热水袋工作的原理是电流的热效应，由Q=W=U2R总t可知，当电源电压不变时，电路中的总电阻越小，相同时间内放出的热量越多，而并联电路中并联的电阻越多，电路的总电阻越小，所以应该并联接入。
答：(1)水吸收的热量为1.89×105J；
(2)加热效率为70%；
(3)应该并联接入电路中；因为电热水袋工作的原理是电流的热效应，由Q=W=U2R总t可知，当电源电压不变时，电路中的总电阻越小，相同时间内放出的热量越多，而并联电路中并联的电阻越多，电路的总电阻越小，所以应该并联接入。
【解析】(1)知道水的质量、比热容、初温和末温，利用Q吸=cm(t−t0)求出水吸收的热量；
(2)根据W=Pt求出电热水袋消耗的电能，根据效率公式求出电热水袋的加热效率；
(3)加热需要的电能是一定的，电源电压是一定的，根据W=U2R总t可知，要缩短加热时间，应该减小电路中的总电阻，根据串并联电路的电阻特点可知应该串联还是并联。
本题考查吸热公式、电功率公式、吸热公式以及电功公式的应用，这是一道电热综合题，有一定的难度。
24.【答案】开关 滑动变阻器 用电器 蓄电池 有 D
【解析】解：(1)电动自行车钥匙插入锁孔并顺时针旋转一下，车子就通电了，所以这车钥匙其实就是一个开关；
电动自行车将右手把向后旋转，车子就能前进，并且向后旋转的角度越大，车速就越快，说明这右手把能改变电路中的电流，则这右手把就相当于一个滑动变阻器；
电瓶充电时是将电能转化为化学能，此时电瓶相当于用电器；
(2)因为硬币是导体，将硬币碰到充电插口的两个金属插脚时，使蓄电池的正负极相连，因此会造成蓄电池短路；
对人体的安全电压不高于36V，而蓄电池的供电电压为48V>36V，所以充满电后如果人体触碰蓄电池两极，人有危险；
(3)由题意可知，电动车行驶中用任一只手柄刹车时，该手柄上的开关立即断开，电动机停止工作，说明两开关应串联接在电路中，根据选项可知D符合题意，ABC不符合题意。
故答案为：(1)开关；滑动变阻器；用电器；(2)蓄电池；有；(3)D。
(1)开关串联电路中，能起到控制电路中电流通断的作用；滑动变阻器可以改变通过用电器的电流；给电池充电的过程，消耗电能，获得化学能；
(2)用导线将电源正负接线柱相连后将形成电源短路；对人体的安全电压不高于36V；
(3)任一只手柄刹车时，该手柄上的开关立即断开、电动机停止工作说明两开关相互影响、不能独立工作即为串联。
此题是一道联系实际的应用题，考查了开关的作用、能量转化、安全用电常识以及电路分析的分析，体现了物理规律与现实生活的密切联系，最后一题的解题关键点“任一只手柄刹车时，开关立即断开、电动机停止工作”，从而判断出两个开关的连接方式是串联。
25.【答案】0 0 0 大于 不可以 临界温度 输电线
【解析】解：(1)超导材料达到一定条件时，其电阻就能降到0Ω，此时，若超导体通过100A的电流，根据U=IR可知，超导体两端电压为0V；结合焦耳定律可知，1min时间内超导体产生的热量为0J；
(2)在低于−271.76℃的环境中的铝的内能大于零；
(3)在南极气温低至−88.3℃的自然环境下，−88.3℃大于−183.15℃，所以钇一钡一铜一氧系材料不可以成为超导体；
(4)目前超导体的研究领域取得了许多成果，但是仍然没有在生活实际中广泛运用，是因为超导现象的临界温度很低；假设未来的某一天，超导体技术实现重大突破，可以用来制作输电线。
故答案为：(1)0；0；0；(2)大于；(3)不可以；(4)临界温度；输电线。
根据题目的材料进行分析填空。
本题考查的是超导体材料的特点及应用；会根据题目的材料进行分析。实验序号
1
2
3
4
电压U/V
1.0
1.5
2.0
2.5
电流I/A
0.2
0.4
0.5
次数
AB间的电压UAB/V
BC间的电压UBC/V
AC间的电压UAC/V
1
1.0
1.8
2.8
2
1.2
1.6
2.8
3
1.1
1.7
2.8
FS 69 电扇
额定电压220 V
额定功率66 W
质量6 kg
额定电压
额定加热功率
指示灯功率
袋内充水
自动断电温度
220V
500W
≤0.2W
900g
65℃
1.小明同学发现教室里一共有九盏日光灯，分别由3个开关控制，即一只开关同时控制3盏日光灯，这三盏日光灯的连接方式是( )
A. 串联B. 并联C. 可能串联D. 以上说法都不对
2.下列有关分子热运动的说法，正确的是( )
A. 海绵容易被压缩表明分子间有间隔
B. 0℃的冰内能为零
C. 尘土飞扬，说明分子在永不停息地做无规则运动
D. 红墨水滴入水中，水渐渐变红，这是扩散现象
3.如图所示是内燃机某冲程工作示意图。下列过程中的能量转化情况与此冲程相同的是( )
A. 搓手取暖
B. 锤打铁丝
C. 燃放鞭炮
D. 钻木取火
4.由同种材料制成的AB和BC两段导体，它们的长度相同，AB的横截面积比BC的小，将它们按照如图所示的方式串联在电路中，不计温度的影响，下列的说法正确的是( )
A. IAB>IBCB. RAB=RBCC. UAB>UBCD. PAB
A. 细塑料丝带电是通过摩擦的方法创造了电荷
B. 细塑料丝、PVC管因带了异种电荷而互相排斥
C. “章鱼”悬在空中的现象与验电器工作原理相同
D. 细塑料丝带电的实质是分子在物体间的转移
6.关于下面四幅图的说法，正确的是( )
A. 甲图中活塞压缩空气使温度升高，空气的内能是通过热传递的方式改变的
B. 乙图中瓶内空气推开瓶塞，内能减少，瓶口出现的白雾是汽化现象
C. 丙图中观察气体扩散实验，应将装有二氧化氮气体的瓶子放在下方
D. 丁图中悬挂重物不能把两块铅块分开，说明分子间存在引力，没有斥力
7.下列说法中正确的是( )
A. 我国家庭电路的电压是380V
B. 使用测电笔时，人体一定要接触笔尖金属体
C. 有金属外壳的家用电器接地线是为了保证使用安全
D. 家庭电路中有一插座内的火线和零线相接触，其余用电器仍可正常工作
二、填空题：本大题共8小题，共27分。
8.如图所示，当开关S1，S2都断开时，电路处于______状态；当S1闭合，S2断开时，电路处于______状态；当开关S1，S2都闭合时，电路处于______状态。
9.如图所示，甲为亮度可调的台灯，电位器是一个______电阻(选填：“可变”或“定值”)；乙为电位器的内部结构示意图，a、b、c是它的三个接线柱，旋钮带动滑片转动。若顺时针旋转旋钮时灯泡发光变亮，则需将______接线柱接入电路。(选填：“a和b”、“a和c”或“b和c”，下同)如将______接线柱接入电路则亮度不可调节。
10.如图所示，在“探究影响导体电阻大小的因素”实验中，为比较电阻大小，可将电流表与电阻______(选填“串联”或“并联”)接入电路，当电流表示数越小，说明与其串联的电阻越______；探究电阻大小与横截面积关系时，要选择______(选填字母代号)两根电阻丝。
11.一台汽油机飞轮的转速为3600r/min，在1s内汽油机完成______个冲程，对外做了______次功。如果汽油机在一段时间内消耗了0.5kg汽油，若这些汽油完全燃烧，可放出热量______ J。(q汽油=4.6×107J/kg)
12.汽车用水作为发动机冷却液是因为水的______大，由于水箱中的水不断吸热，水的内能会______，当水箱中的水不断汽化后，质量减少了，则剩下的水比热容______(后两空选填“增大”“减小”或“不变”)。
13.某同学家4月底电能表读数如图所示，该电能表允许接入的最大电功率为______ W。5月底电能表的读数为419.5kW⋅h，若当地电价为0.6元/(kW⋅h)，则5月份他家应交电费______元；该同学将某家用电器单独接在该电能表上正常工作6min，电能表转盘转了320转，则这个家用电器可能是______(选填“空调”、“台灯”或“电视机”)。
14.电灯的发明，照亮了人类生活的每一个角落，图甲所示的白炽灯是利用电流的______(选填“热效应”“磁效应”或“化学效应”)使灯丝达到白炽状态而发光的，发光效率仅8%，更多能量都以内能的形式散失到周围环境中，现在用来照明的白炽灯已被图乙所示节能、环保的LED灯所替代，一只“220V 12W”LED灯的亮度相当于一只“220V 100W”白炽灯的亮度，LED灯主要是用______(选填“纳米材料”“超导材料”或“半导体材料”)制成的，某家庭每天开灯2h，若用一只“220V 12W”LED灯代替一只“220V 100W”白炽灯来照明，这个家庭一个月(30天)可节电______kW⋅h。
15.“月下棹神舟，星夜赴天河”，2021年10月16日，在酒泉卫星发射中心载人航天发射场，翟志刚、王亚平、叶光富三位中国航天员乘神舟十三号再征太空，开启了中国空间站有人长期驻留的时代。
(1)如图2所示，长征二号F运载火箭正在发射的情景，它采用了我国新研制的大推力液氧液氢发动机。火箭起飞时，液态氢燃料在燃烧过程中，其热值大小______(选填“变大”、“变小”或“不变”)，燃料燃烧时，产生大量高温高压的燃气，燃气对火箭做功，燃气的内能会______(选填“增大”、“减小”或“不变”)；
(2)火箭在加速上升过程中，对于火箭搭载的卫星而言，其动能______(选填“增大”、“减少”或“不变”)，机械能______(选填“守恒”或“不守恒”)；
(3)12月9日宇航员王亚平在空间站进行了太空直播授课，实现了天地互动，所需的电能主要来源于太阳能帆板。如图3所示，太阳能帆板是一种把太阳能转化为______能的装置，它相当于电路中的______。
三、作图题：本大题共3小题，共7分。
16.如图所示是未完成连接的实物图，请用笔画线代替导线完成该电路的连接。要求：两灯并联，开关S在干路上，电流表只测通过L1的电流，导线不能交叉。(小灯泡L1的电阻约为8Ω)
17.如图电路，闭合开关，要使L1和L2都发光，图中a、b处分别接上合理的电表(电流表或电压表)，请在圆圈中填上合适的字母A或V。
18.如图甲所示为小明家墙上安装的一个三孔带开关的插座。此插座的优点是：不用拔下插座上的插头，只需将插座上的开关断开就可以安全切断电源。请在图乙中将开关和插座正确地接到电路中。
四、实验探究题：本大题共3小题，共19分。
19.小明利用如图甲所示的实验装置探究“电流跟电压的关系”，电源为两节新干电池，电阻为定值电阻，滑动变阻器标有“20Ω1A”字样。
(1)连接电路的过程中，开关应______，滑动变阻器的滑片 P应置于______(选填“A”或“B”)端：
(2)连接好电路后，闭合开关，移动滑动变阻器的滑片P，发现两表指针偏转情况如图乙所示，则故障是______；
(3)排除故障后，闭合开关，调节滑动变阻器的滑片，测得数据如表所示，其中第2次实验中电流表的示数如图丙所示，其读数为______ A。由表中数据可知电阻R的阻值为______Ω；
(4)在这个实验中滑动变阻器的主要作用是保护电路和______；
(5)分析表中的数据，你能得到的结论是：当导体的电阻一定时，导体中的电流与导体两端的电压成______(选填“正比”或“反比”)。
20.如图甲是小明“探究串联电路的电压规律”的实验电路图。
(1)实验时，灯L1和灯L2的规格应______(填“相同”或“不相同”)，电压表应与被测电路______(填“串联”或“并联”)。
(2)闭合开关后，小明发现两灯都不发光。于是分别把电压表接在图甲中AB两点、BC两点及AC两点，测得数据分别是UAB=3V，UBC=0V，UAC=3V；小明检查发现只有灯L1和灯L2中的一盏出现故障，则故障可能是______。
(3)处理好故障后，小明把电压表接在AB之间重新测量，电压表示数如图乙所示，电压表的分度值是______ V；为了使实验结果更准确，接下来小明应该：断开开关______。
(4)正确实验后，数据记录如下表，AB、BC、AC间的电压UAB、UBC、UAC正确的关系是______。
21.如图是探究“电流通过导体时产生热量与哪些因素有关”的实验装置，两个透明容器中密封着等量的空气。
(1)实验中，要比较电阻丝产生的热量的多少，只需比较与之相连的U形管中液面的高度差，是因为电流有______效应；
(2)甲装置可探究电流产生的热量与______的关系，通电一段时间后，______(选填“左”或“右”)侧容器中U形管中液面的高度差大；
(3)乙装置中的电阻R3的作用主要是使______；
(4)如果乙装置中R3发生了断路，保证电源电压及通电时间相同，与R3未发生断路时相比较，则左侧U形管中液面的高度差将______(选填“变大”“变小”或“不变”)；
(5)利用甲装置还可以研究电压一定时，电流通过导体时产生热量与电阻的关系，可将甲装置做如下改动：将接在B接线柱上的导线改接在A处，再取一根导线连接在______两个接线柱上即可。
五、计算题：本大题共2小题，共13分。
22.如图表是某家用电扇及其铭牌。
(1)电扇正常工作时的电流是多大？
(2)电扇使用事项中明确规定：“禁止用手或其他物体阻挡叶片转动”，这是因为正常工作的电扇，如果叶片被卡住而不转动时，电能将全部转化为内能，很容易烧坏电动机线圈。已知线圈电阻为22Ω，若正常工作的电扇叶片被卡住不转的状态持续1min，则线圈中电流产生的热量是多少？
23.如图所示，甲是一种常见的电热水袋，乙是它的结构示意图，其性能指标如表所示。已知水的初始温度为15℃，在额定电压下加热9min，温控开关自动断开，指示灯熄灭，水的比热容为4.2×103J/(kg⋅℃)，请根据信息完成下列问题：
(1)水吸收的热量为多少。
(2)加热效率为多少。
(3)若要缩短电热水袋中水加热的时间，现提供一个与R相同阻值的电阻对电路进行改装，请说明新加入的电阻应该串联还是并联接入电路。
六、综合题：本大题共2小题，共13分。
24.如图1所示为人们所喜爱的电动自行车，它轻便、节能、环保。只要将图中车钥匙插入锁孔并顺时针旋转一下，车子就通电了，但不会行驶。
(1)这车钥匙实质相当于一个______，跨上自行车将右手把向后旋转，车子就能前进，并且向后旋转的角度越大，车速就越快，右手把实质相当于一个______。给电动车充电时，电瓶相当于______(选填“电源”或“用电器”)。
(2)图2是电动车的充电插口，内有金属插脚，在使用过程中绝不能拿硬币、手等去触碰；图3是电动车的局部电路图，其中控制器是指电动车利用蓄电池工作的所有用电器。如果硬币碰到充电插口的两个金属插脚，可能会造成______(选填“蓄电池”、“控制器”或“充电插口”)损坏；如果人体触碰蓄电池两极，人______(选填“有”或“无”)危险。
(3)电动自行车两刹车手柄(如图4)中各有一只开关S1和S2；在行驶中用任一只手柄刹车时，该手柄上的开关立即断开，电动机停止工作，以下电路符合要求的是______。
25.阅读短文，回答问题：
超导体各种金属导体中，银的导电性能是最好的。20世纪初，科学家发现，某些物质在很低的温度时，如铝在−271.76℃以下，铅在−265.95℃以下，电阻就变成了0。这就是超导现象。金属和合金出现超导现象的临界温度都很低。1987年，华裔美国籍科学家朱经武以及中国科学家赵忠贤相继研制出亿一钡一铜一氧系材料，使临界温度提高到90K(−183.15℃)。在高温超导研究领域，我国科学家作出了先驱性和开创性的贡献，持续推动了国际高温超导研究的发展。
如果把超导现象应用于实际，会给人类带来很大的好处。在发电厂发电、远距离输电等方面若能采用超导材料，可以大大降低由于电阻引起的电能损耗。
(1)超导材料达到一定条件时，其电阻就能降到______Ω，此时，若超导体通过100A的电流，超导体两端电压为______ V，1min时间内超导体产生的热量为______ J；
(2)在低于−271.76℃的环境中的铝的内能______(选填“等于”或“大于”)零；
(3)在南极气温低至−88.3℃的自然环境下，钇一钡一铜一氧系材料______(选填“可以”或“不可以”)成为超导体；
(4)目前超导体的研究领域取得了许多成果，但是仍然没有在生活实际中广泛运用，是因为超导现象的______很低：假设未来的某一天，超导体技术实现重大突破，可以用来制作______。
答案和解析
1.【答案】B
【解析】解：一只开关同时控制3盏日光灯，若摘掉其中任意一盏灯管，由另外两盏灯仍正常发光可知，这三盏日光灯是互不影响的，所以它们之间一定是并联的。
故选：B。
并联电路中，各用电器工作时互不影响。
本题考查的根据串并联电路的特点判断家庭电路的连接情况。
2.【答案】D
【解析】解：A.海绵容易压缩不是分子间的间隙，而是物质间的间隙，故A错误；
B.任何物体任何时候都有内能，0℃的冰也有内能，故B错误；
C.尘土飞扬是机械运动，不属于分子热运动，故C错误；
D.红墨水滴入水中，红墨水分子和水分子彼此进入对方的空隙中，属于扩散现象，故D正确。
故选：D。
物质是由分子组成的，组成物质的分子很小，直接用肉眼看不到；组成物质的分子不停地做无规则的运动，扩散现象证明了分子的无规则运动。
任何物体任何时候都有内能。
本题主要考查学生对扩散现象的实质，分子动理论的认识，属于基础知识。
3.【答案】C
【解析】解：根据图示可知，两个气门都关闭，火花塞点火，活塞下行，因此该冲程为做功冲程，将内能转化为机械能；
A、搓手取暖是克服摩擦做功，将机械能转化为内能，故A错误；
B、锤打铁丝是将机械能转化为内能的过程，故B错误；
C、燃放鞭炮是先将化学能转化为内能，又将内能转化为机械能，故C正确；
D、钻木取火是克服摩擦做功，使木头的内能增大，将机械能转化为内能，故D错误。
故选：C。
内燃机是利用内能做功的机器，其在工作时有四个冲程，即吸气、压缩、做功、排气四个冲程。其中压缩冲程将机械能转化为内能；做功冲程将内能转化为机械能。
此题主要考查了内燃机工作时的能量转化情况以及能量转化问题。
4.【答案】C
【解析】解：A、因为两段导体串联，所以通过两导体的电流相等，即IAB=IBC，故A错误；
B、导体AB和BC由同种材料制成、长度相同，AB横截面积比BC的小，所以，RAB>RBC，故B错误；
C、由A知IAB=IBC，由B知RAB>RBC，根据U=IR可知，两段导体两端的电压为UAB>UBC，故C正确；
D、由A知IAB=IBC，由B知RAB>RBC，根据P=I2R可知，两段导体发热的功率：PAB>PBC，故D错误。
故选：C。
(1)AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，横截面积越大，电阻越小；
(2)根据串联电路的电流特点可知通过两段导体的电流关系；
(3)根据P=I2R可知两段导体发热功率的关系。
本题考查了串联电路的电流特点、欧姆定律和功率公式的应用，关键是根据影响电阻的大小因素确定两段导体电阻的大小。
5.【答案】C
【解析】解：AD.用摩擦的方法可以使塑料丝带电，这种使物体带电的方法叫做摩擦起电，这个过程并不是创造了电，其实质为电子发生了转移，故AD错误；
BC.由图中现象可以得出，细塑料丝、PVC管带同种电荷，因为同种电荷互相排斥，故B错误；验电器的工作原理是利用同种电荷相互排斥，故C正确。
故选：C。
(1)摩擦起电的实质是电荷(电子)的转移。
(2)电荷间的作用规律：同种电荷相互排斥，异种电荷相互吸引。
理解摩擦起电的实质和电荷间的作用规律，可解答此题。
6.【答案】C
【解析】解：A、甲图中活塞压缩空气使温度升高，空气的内能是通做功的方式改变的，故A错误。
B、乙图中，瓶内空气推开瓶塞，内能减少，瓶口出现的白雾是水蒸气遇冷液化现象，故B错误。
C、二氧化氮气体的颜色是红棕色的，而且比空气的密度大，因此必须放在下面的瓶子中，避免由于重力使气体向下落，分不清是重力还是扩散，故C正确。
D、图中两个压紧的铅块能吊起钩码而不分开，是由于分子间存在引力，分子间同时存在相互作用的引力和斥力，故D错误。
故选：C。
(1)改变物体内能的方法有两种：做功和热传递，做功是能量的转化，热传递是内能的转移。
(2)对物体做功，物体的内能会增加，物体对外做功，其内能会减小；物质由气态变为液态的过程叫做液化。
(3)二氧化氮气体的颜色是红棕色的，而且比空气的密度大。
(4)分子间同时存在相互作用的引力和斥力。
本题考查了分子动理论、液化现象、改变物体内能的方法等，属于综合性题目，难度不大。
7.【答案】C
【解析】解：A.家庭电路电压为220V，不是380V，故A不符合题意；
B.使用测电笔时，人需要接触笔尾金属体，不要接触笔尖金属体，故B不符合题意；
C.有金属外壳的家用电器接地线，是为了防止金属外壳带电发生触电事故，故C符合题意；
D.火线与零线相接触，会使电路短路，其余用电器无法正常工作，故D不符合题意。
故选：C。
(1)我国家庭电路电压是220V；
(2)测电笔的正确使用方法，手一定接触笔尾金属体，一定不要接触笔尖金属体；
(3)带有金属外壳的用电器，防止外壳漏电，将其外壳接地线；
(4)火线与零线相接触，会使电路短路。
本题考查了家庭电路中的一些基本连接的常识，以及安全用电时要注意的问题，是我们必须熟知的。
8.【答案】开路 通路 短路
【解析】解：当开关S1，S2都断开时，电路中没有电流，电路处于开路状态；
当S1闭合，S2断开时，电路中有电流通过灯泡，处于通路状态；
当开关S1，S2都闭合时，导线直接连接电源的两端，电路处于短路状态；
故答案为：开路，通路，短路。
通路：电路连接好后，闭合开关，处处相通的电路叫做通路；
开路：即断路，开关未闭合，或电线断裂、接头松脱致使路线在某处断开的电路，断路电路中没有电流；
短路：导线不经过任何用电器直接跟电源两端连接的电路。
解决此题要结合电路的三种状态进行分析解答。
9.【答案】可变 b和c a和c
【解析】解：电位器能改变灯泡的亮度，则可知电位器实际上是一个可变电阻；
顺时针旋转旋片时，灯泡变亮，说明电流变大，因电源电压不变，则根据欧姆定律可知电位器接入电路中的电阻应变小，则由图可知应将b、c接线柱接入电路；
由于灯泡的亮度不可调节，说明电路的电路不变，也即电阻不变，此时为定值电阻，则由图可知应将a、c接线柱接入电路。
故答案为：可变；b和c；a和c。
电位器实际上是一个可变电阻；电位器与灯泡串联，顺时针旋转旋片可以使灯泡亮度增加，则电流变大，电阻变小，据此确定连接方法。
本题考查了变阻器的连接方法以及变阻器电阻丝的材料特点，属于基础题目。
10.【答案】串联 大 A、C
【解析】解：在“探究影响导体电阻大小的因素”实验中通过电流表示数的大小来反映电阻的大小，采用的是转换法，因此应将电流表与电阻串联接入电路。当电流表示数越小，说明与其串联的电阻越大。
要研究导体的电阻与横截面积的关系，根据控制变量法可知需选择材料、长度相同，横截面积不同的导体，所以应选择A、C两根电阻丝。
故答案为：串联；大；A、C。
(1)在“探究影响导体电阻大小的因素”实验中，电源电压一定，导体电阻越大，电路电流越小，导体电阻越小，电路电流越大，可以通过电流表示数大小判断导体电阻大小；
(2)导体电阻的大小与导体长度、材料、温度和横截面积等因素有关。在探究性的实验题中，若要探究的物理量与多个因素有关，都要用到控制变量法，据此分析。
这是一道实验探究题，此实验采用了控制变量法，要会用控制变量法探究影响导体电阻大小的因素。
11.【答案】120302.3×107
【解析】解：(1)四冲程汽油机飞轮的转速为：3600r/min=60r/s。由于四个冲程是一个工作循环，飞轮转2r，对外做功一次，所以1s内飞轮转60r，汽油机完成了120个冲程，对外做功30次；
(2)由Q放=mq可知，完全燃烧0.5kg汽油放出的热量：
Q放=qm汽油=4.6×107J/kg×0.5kg=2.3×107J；
故答案为：120；30；2.3×107。
(1)掌握内燃机的四个冲程：吸气、压缩、做功、排气冲程；四个冲程是一个工作循环，飞轮转2r，对外做功一次；
(2)汽油燃烧放出的热量计算公式为Q放=mq。
本题考查了学生对汽油机四个冲程的理解，要求学生学生背熟燃料完全燃烧放热公式Q放=mq。
12.【答案】比热容 增大 不变
【解析】解：(1)因为水的比热容较大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多，所以汽车发动机用水做冷却剂；
(2)比热容是物质本身的一种特性，决定于物质的种类和状态，与质量多少无关，所以当水箱中的水减少了三分之一以后，则剩下的水的比热容不变；
由于水箱中的水不断吸热，水的内能会增大。
故答案为：比热容；增大；不变。
(1)对水的比热容大的理解：相同质量的水和其它物质比较，吸收或放出相同的热量，水的温度升高或降低的少；升高或降低相同的温度，水吸收或放出的热量多；
(2)比热容是物质本身的一种特性，决定于物质的种类和状态，与质量多少无关。
(3)内能与温度、质量和状态有关。
此题注意考查了水的比热容大的应用以及比热容的物理意义、内能，注意比热容是物质本身的一种特性，决定于物质的种类和状态，与质量多少无关。注意本题是剩余水的内能，不是所有水的内能，是本题的易错点。
13.【答案】8800244.2空调
【解析】解：由参数可知，该电能表工作电压为220V，允许通过的最大电流为40A，该电能表允许接入的最大电功率是：
P大=UI大=220V×40A=8800W；
由图示电能表可知，4月底电能表读数是12.5kW⋅h，
则5月份他家消耗的电能：W=419.5kW⋅h−12.5kW⋅h=407kW⋅h；
需交电费：0.6元/kW⋅h×407kW⋅h=244.2元；
3200r/(kW⋅h)表示的是电路中每消耗1kW⋅h的电能，电能表转盘转动3200r，
电能表转盘转了320转，该家用电器消耗的电能：
W=3203200kW⋅h=0.1kW⋅h，
工作时间t=6min=0.1h，
该用电器的功率：
P=Wt=0.1kW⋅h0.1h=1kW=1000W，
因为用电器正常工作，所以用电器的额定功率等于1000W；
而空调功率在1000W左右，台灯的功率一般小于40W，电视机的功率在200W左右，所以这个家用电器可能是空调。
故答案为：8800；244.2；空调。
由图中电能表参数可知，该电能表工作电压为220V，允许通过的最大电流为40A，根据P=UI可知该电能表允许接入的最大电功率；
电能表最后一位数字是小数位，由图示电能表读出电能表示数，两电能表示数之差是5月份所消耗的电能，根据电价计算应交电费；
3200r/(kW⋅h)表示的是电路中每消耗1kW⋅h的电能，电能表转盘转动3200r，求出电能表转320转消耗的电能，然后根据P=Wt求出用电器的功率，进而选择是哪种用电器。
本题考查了电能的计算以及电功率公式的应用，对电能表读数时，应知道最后一位是小数，明确电能表的单位是kW⋅h。
14.【答案】热效应 半导体 5.28
【解析】解：图甲所示的白炽灯是利用电流的热效应使灯丝达到白炽状态而发光的。
LED灯主要是用半导体材料制成的，半导体材料具有单向导电性。
将一只“220V 12W”LED灯代替一只“220V 100W”白炽灯来照明，节约的电能W节约=P节约t=(P白−P节)t=(100×10−3kW−12×10−3kW)×2h×30=5.28kW⋅h。
故答案为：热效应；半导体；5.28。
图甲所示的白炽灯是利用电流的热效应使灯丝达到白炽状态而发光的。
LED灯主要是用半导体材料制成的，半导体材料具有单向导电性。
根据W节约=P节约t=(P白−P节)t得出节约的电能。
本题考查电功和电能的计算，是一道综合题。
15.【答案】不变 减小 增大 不守恒 电 电源
【解析】解：(1)火箭起飞时，液态氢燃料在燃烧过程中，其热值大小不变，燃料燃烧时，产生大量高温高压的燃气，燃气对火箭做功，燃气的内能会减小；
(2)火箭在加速上升过程中，对于火箭搭载的卫星而言，卫星的质量不变，速度变大，高度变大，动能和重力势能变大，总的机械能变大，机械能不守恒；
(3)太阳能帆板是一种把太阳能转化为电能的装置，它相当于电路中的电源。
故答案为：(1)不变；减小；(2)增大；不守恒；(3)电；电源。
(1)热值是燃料本身的一种性质，与质量、位置无关；燃气对外做功，内能转化为机械能，燃气的内能减少；
(2)火箭在加速上升过程中，对于火箭搭载的卫星而言，机械能不守恒；
(3)太阳能电池将太阳能转化为电能，相当于电源。
本题考查的是热值、内能的改变、电路的组成等知识，难度不大。
16.【答案】解：两灯并联，开关S在干路上，电流表只通过L1的电流，所以电流表选用大量程与灯L1串联；电源电压为3V，通过灯泡L1的电流约为：I=UR=3V8Ω=0.375A<0.6A，所以电流表选用小量程，如下所示：
【解析】两灯并联，电流表与待测电路串联。据此分析作图。
本题考查根据要求连接实物，关键是电流表连接。
17.【答案】解：闭合开关，要使L1和L2都发光，则两灯中均有电流通过，由于a与灯泡L1串联，则应接电流表，b在干路上，所以则应接入相当于导线的电流表，如图：
【解析】电流表内阻很小，电流表可视为一根导线；电压表内阻较大，电压表所在支路可视为断路；则由电路的结构和题意要求可知电表的类型。
本题考查电流表、电压表的使用；明确电流表及电压表的不同应用。
18.【答案】解：开关控制插座，开关与插座串联，开关接在火线上，插座的左插孔接零线，右插孔接火线，中间插孔接地线，电路图如图所示：
【解析】开关要接在火线上，三孔插座的接法是：“左零右火中接地”。
本题考查了开关、三孔插座的接法，属于基础题目。
19.【答案】断开 A 定值电阻R断路 0.35改变定值电阻两端的电压 正比
【解析】解：(1)为了保护电路，连接电路时开关应断开，闭合开关实验前，应将滑动变阻器的滑片移到最大阻值处，由图知，滑片左侧电阻丝接入电路，所以滑片应移到阻值最大的A端；
(2)由图乙可知，闭合开关，电流表无示数，电压表有示数；电流表无示数，说明电路可能断路，电压表有示数，说明电压表与电源连通，则与电压表并联的电路以外的电路是完好的，与电压表并联的定值电阻R断路；
(3)由图丙可知，电流表的量程为0∼0.6A，分度值为0.02A，示数为0.3A；
由欧姆定律可知，电阻R的阻值R=UI=Ω；
(4)在探究通过导体的电流与导体两端的电压之间的数量关系的实验中，要控制电阻一定，改变导体两端的电压，看看电流怎样变化，从而得出电流与电压的关系，由此可知滑动变阻器在这个实验中的主要作用是保护电路和改变定值电阻两端的电压；
(5)由表格数据可知，当导体两端的电压增大时，通过导体的电流也增大，且电流与电压的比值保持不变，由此得出结论：当导体的电阻一定时，通过导体的电流跟导体两端的电压成正比。
故答案为：(1)断开；A；(2)定值电阻R断路；(3)0.3；5；(4)改变定值电阻两端的电压；(5)正比。
(1)为了保护电路，连接电路时开关应断开，闭合开关前，应将滑动变阻器的滑片P移到阻值最大处；
(2)由图乙可知，闭合开关，电流表无示数，电压表有示数；电流表无示数，可以判断出电路中出现了断路，然后根据电压表有示数确定出断路的位置；
(3)根据图丙电流表所选量程确定分度值读数；
根据欧姆定律求出电阻R的阻值；
(4)探究电流与电阻的关系时，滑动变阻器的主要作用是保护电路和改变定值电阻两端的电压；
(5)由表格数据可知，当导体两端的电压增大时，通过导体的电流也增大，且电流与电压的比值保持不变，由此可得出结论。
探究“电流跟电压的关系”，考查注意事项、故障分析、电流表读数、欧姆定律的应用和分析数据归纳结论的能力。
20.【答案】不相同 并联 L1断路 2 换接电压表0∼3VUAB+UBC=UAC
【解析】解：(1)实验时，为得出普遍性的结论，灯L1和灯L2的规格应不相同；电压表应与被测电路并联；
(2)闭合开关后，小明发现两灯都不发光，于是分别把电压表接在图甲中AB两点、BC两点及AC两点，测得UAB=3V，则说明A、B两点到电源两极间的电路为通路；测得UAC=3V，说明A、C两点到电源两极间的电路为通路；测得UBC=0V，说明B、C两点到电源两极间的电路有断路故障，小明检查发现只有灯L1和灯L2中的一盏出现故障，则故障可能是L1断路；
(3)处理好故障后，小明把电压表接在AB之间重新测量，电压表选用大量程，示数如图乙所示，电压表的分度值是0.5V，电压为2V，为了使实验结果更准确，接下来小明应该：断开开关，换接电压表0∼3V；
(4)正确实验后，小明分析多组数据得出结论：串联电路的总电压等于各部分电压之和，即UAB+UBC=UAC。
故答案为：(1)不相同；并联；(2)L1断路；(3)2；换接电压表0∼3V；(4)UAB+UBC=UAC。
(1)用归纳法得出普遍性的结论要满足2个条件：一是样本要有代表性，二是样本数量足够多；电压表应与被测电路并联；
(2)实验中，若电压表有示数，则与电压表并联的电路之外的电路为通路，若电压表没有示数，说明与电压表并联的电路之外的电路为断路，据此分析；
(3)根据电压表的分度值读出电压表的示数，为了使实验结果更准确，测量电压不超过电压表量程的条件下要选用小量程；
(4)串联电路的总电压等于各部分电压之和。
本题探究串联电路的电压规律，考查注意事项、归纳法的运用、故障分析、电压表的选用及串联电路电压的规律。
21.【答案】热 电阻 右 使通过R1和R2的电流不相等 变小 BD
【解析】解：(1)电流通过导体时会产生热量，这种现象称为电流的热效应，电流通过导体产生热量的多少不能直接观察，液体温度的变化可以通过U形管中液面高度差的变化来反映；
(2)甲装置中，将容器中的电阻丝串联起来接到电源两端，通过他们的电流I与通电时间t相同，电阻不同，探究电流产生的热量与电阻的关系；左边容器中的电阻小于右边容器中的电阻，由Q=I2Rt可知，右边容器中的电阻产生的热量多，温度升得较快，这表明：在电流和通电时间相同的情况下，导体的电阻越大，产生的热量越多；
(3)图乙的装置在实验中，右侧容器的外部，将一个完全相同的电阻和这个容器内的电阻并联，再接入原电路，使通过左边容器中电阻的电流与通过右边容器中电阻的电流不同，可以探究电流产生的热量与通过导体的电流大小的关系；
(4)当乙装置中R3发生了断路时，电路中只有R1和R2串联，此时电路中的总电阻变大，电路中电流变小，根据焦耳定律Q=I2Rt在相同时间内，电阻丝R1产生热量变小，与步骤(3)相比较，则左侧U形管中液面的高度差将变小；
(5)利用甲装置还可以研究电压一定时，电流通过导体时产生热量与电阻的关系，应将两电阻丝并联，所以将接在B接线柱上的导线改接在A处，再取一根导线在BD两个接线柱之间即可。
故答案为：(1)热；(2)电阻；右；(3)使通过R1和R2的电流不相等；(4)变小；(5)BD。
(1)电流通过导体时会产生热量，这种现象称为电流的热效应；
(2)将容器中的电阻丝串联起来接到电源两端，通过两电阻丝的电流和通电时间相同，根据焦耳定律Q=I2Rt进行分析；
(3)探究电流产生热量跟电阻关系时，控制通电时间和电流不变；探究电流产生热量跟电流关系时，控制通电时间和电阻不变，改变电流，因此需要电阻并联；
(4)当乙装置中R3发生了断路时，电路中只有R1和R2串联，此时电路中的总电阻变大，电路中电流变小，根据焦耳定律Q=I2Rt在相同时间内，电阻丝产生热量的变化，得出结论；
(5)要探究电压一定时，电流通过导体时产生热量与电阻的关系，需要将两电阻丝并联，据此分析甲装置的改动方案。
本题考查了学生对焦耳定律的认识，注重了探究实验的考查，同时在该实验中利用了控制变量法和转换法，是中考物理常见题型。
22.【答案】解：(1)由P=UI得：I额=P额U额=66W220V=0.3A；
(2)叶片被卡住而不转动时，电动机为纯电阻用电器，通过线圈的电流：I=UR=220V22Ω=10A，
线圈产生的热量：Q=I2Rt=(10A)2×22Ω×60s=1.32×105J。
答：(1)电风扇正常工作时的电流为0.3A；
(2)1min内线圈产生的热量为1.32×105J。
【解析】(1)根据P=UI可得电风扇正常工作时的电流；
(2)先计算出通过线圈的电流，根据Q=I2Rt求出线圈产生的热量。
本题考查了电功率、电热的计算，熟练应用基本公式即可正确解题，
23.【答案】解：(1)由表中数据可知，水的质量为m=900g=0.9kg，自动断电温度为65℃，即水的末温65℃，
则水吸收的热量：Q吸=c水m(t−t0)=4.2×103J/(kg⋅℃)×0.9kg×(65℃−15℃)=1.89×105J；
(2)由表中数据可知，额定加热功率为500W，
由P=Wt可知，电热水袋消耗的电能：W=Pt′=500W×9×60s=2.7×105J，
电热水袋的加热效率：η=Q吸W×100%=1.89×105J2.7×105J×100%=70%；
(3)应该并联接入电路中；因为电热水袋工作的原理是电流的热效应，由Q=W=U2R总t可知，当电源电压不变时，电路中的总电阻越小，相同时间内放出的热量越多，而并联电路中并联的电阻越多，电路的总电阻越小，所以应该并联接入。
答：(1)水吸收的热量为1.89×105J；
(2)加热效率为70%；
(3)应该并联接入电路中；因为电热水袋工作的原理是电流的热效应，由Q=W=U2R总t可知，当电源电压不变时，电路中的总电阻越小，相同时间内放出的热量越多，而并联电路中并联的电阻越多，电路的总电阻越小，所以应该并联接入。
【解析】(1)知道水的质量、比热容、初温和末温，利用Q吸=cm(t−t0)求出水吸收的热量；
(2)根据W=Pt求出电热水袋消耗的电能，根据效率公式求出电热水袋的加热效率；
(3)加热需要的电能是一定的，电源电压是一定的，根据W=U2R总t可知，要缩短加热时间，应该减小电路中的总电阻，根据串并联电路的电阻特点可知应该串联还是并联。
本题考查吸热公式、电功率公式、吸热公式以及电功公式的应用，这是一道电热综合题，有一定的难度。
24.【答案】开关 滑动变阻器 用电器 蓄电池 有 D
【解析】解：(1)电动自行车钥匙插入锁孔并顺时针旋转一下，车子就通电了，所以这车钥匙其实就是一个开关；
电动自行车将右手把向后旋转，车子就能前进，并且向后旋转的角度越大，车速就越快，说明这右手把能改变电路中的电流，则这右手把就相当于一个滑动变阻器；
电瓶充电时是将电能转化为化学能，此时电瓶相当于用电器；
(2)因为硬币是导体，将硬币碰到充电插口的两个金属插脚时，使蓄电池的正负极相连，因此会造成蓄电池短路；
对人体的安全电压不高于36V，而蓄电池的供电电压为48V>36V，所以充满电后如果人体触碰蓄电池两极，人有危险；
(3)由题意可知，电动车行驶中用任一只手柄刹车时，该手柄上的开关立即断开，电动机停止工作，说明两开关应串联接在电路中，根据选项可知D符合题意，ABC不符合题意。
故答案为：(1)开关；滑动变阻器；用电器；(2)蓄电池；有；(3)D。
(1)开关串联电路中，能起到控制电路中电流通断的作用；滑动变阻器可以改变通过用电器的电流；给电池充电的过程，消耗电能，获得化学能；
(2)用导线将电源正负接线柱相连后将形成电源短路；对人体的安全电压不高于36V；
(3)任一只手柄刹车时，该手柄上的开关立即断开、电动机停止工作说明两开关相互影响、不能独立工作即为串联。
此题是一道联系实际的应用题，考查了开关的作用、能量转化、安全用电常识以及电路分析的分析，体现了物理规律与现实生活的密切联系，最后一题的解题关键点“任一只手柄刹车时，开关立即断开、电动机停止工作”，从而判断出两个开关的连接方式是串联。
25.【答案】0 0 0 大于 不可以 临界温度 输电线
【解析】解：(1)超导材料达到一定条件时，其电阻就能降到0Ω，此时，若超导体通过100A的电流，根据U=IR可知，超导体两端电压为0V；结合焦耳定律可知，1min时间内超导体产生的热量为0J；
(2)在低于−271.76℃的环境中的铝的内能大于零；
(3)在南极气温低至−88.3℃的自然环境下，−88.3℃大于−183.15℃，所以钇一钡一铜一氧系材料不可以成为超导体；
(4)目前超导体的研究领域取得了许多成果，但是仍然没有在生活实际中广泛运用，是因为超导现象的临界温度很低；假设未来的某一天，超导体技术实现重大突破，可以用来制作输电线。
故答案为：(1)0；0；0；(2)大于；(3)不可以；(4)临界温度；输电线。
根据题目的材料进行分析填空。
本题考查的是超导体材料的特点及应用；会根据题目的材料进行分析。实验序号
1
2
3
4
电压U/V
1.0
1.5
2.0
2.5
电流I/A
0.2
0.4
0.5
次数
AB间的电压UAB/V
BC间的电压UBC/V
AC间的电压UAC/V
1
1.0
1.8
2.8
2
1.2
1.6
2.8
3
1.1
1.7
2.8
FS 69 电扇
额定电压220 V
额定功率66 W
质量6 kg
额定电压
额定加热功率
指示灯功率
袋内充水
自动断电温度
220V
500W
≤0.2W
900g
65℃
相关试卷
2023-2024学年广东省汕头市澄海区九年级（上）期末物理试卷（含详细答案解析）： 这是一份2023-2024学年广东省汕头市澄海区九年级（上）期末物理试卷（含详细答案解析），共21页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题，综合题等内容，欢迎下载使用。
2023-2024学年广东省揭阳市榕城区九年级（上）期末物理试卷（含详细答案解析）： 这是一份2023-2024学年广东省揭阳市榕城区九年级（上）期末物理试卷（含详细答案解析），共25页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题，综合题等内容，欢迎下载使用。
2023-2024学年广东省佛山市禅城区九年级（上）期末物理试卷（含详细答案解析）： 这是一份2023-2024学年广东省佛山市禅城区九年级（上）期末物理试卷（含详细答案解析），共24页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题，综合题等内容，欢迎下载使用。
