江苏省盐城市大丰区飞达路初级中学2023-2024学年九年级下学期3月月考物理试题（原卷版+解析版）
展开
这是一份江苏省盐城市大丰区飞达路初级中学2023-2024学年九年级下学期3月月考物理试题（原卷版+解析版），文件包含江苏省盐城市大丰区飞达路初级中学2023-2024学年九年级下学期3月月考物理试题原卷版docx、江苏省盐城市大丰区飞达路初级中学2023-2024学年九年级下学期3月月考物理试题解析版docx等2份试卷配套教学资源，其中试卷共29页， 欢迎下载使用。

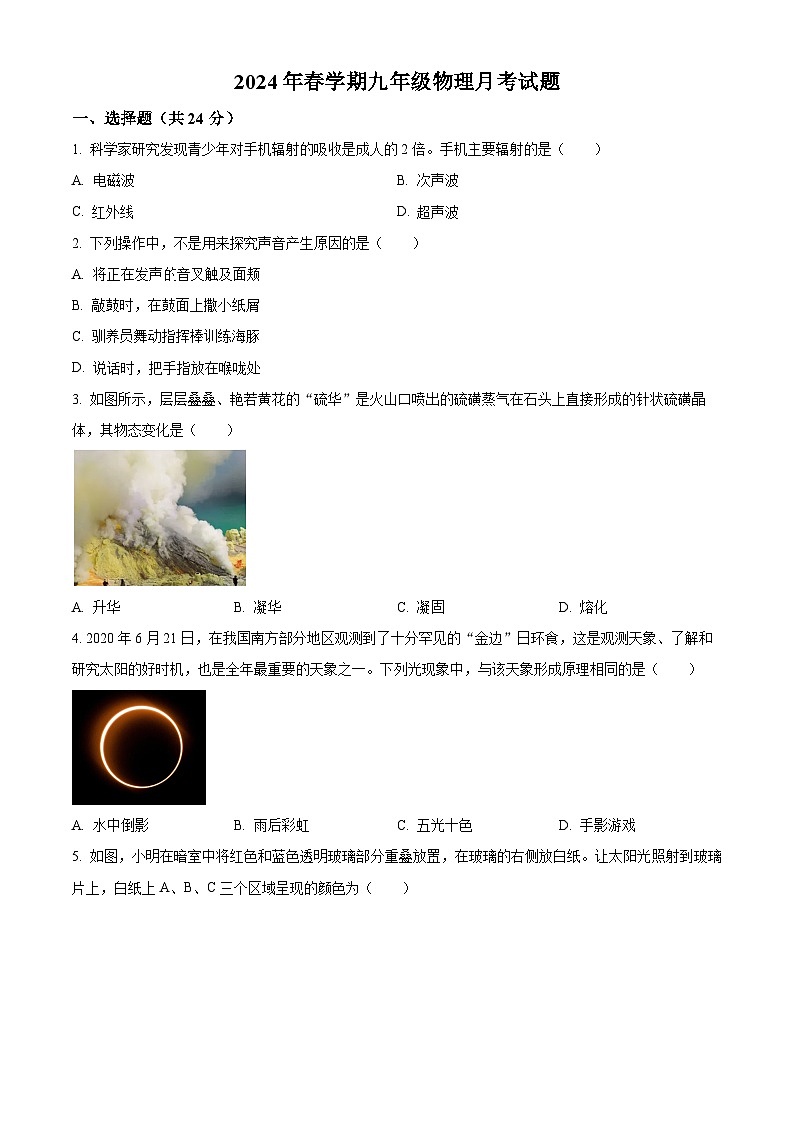

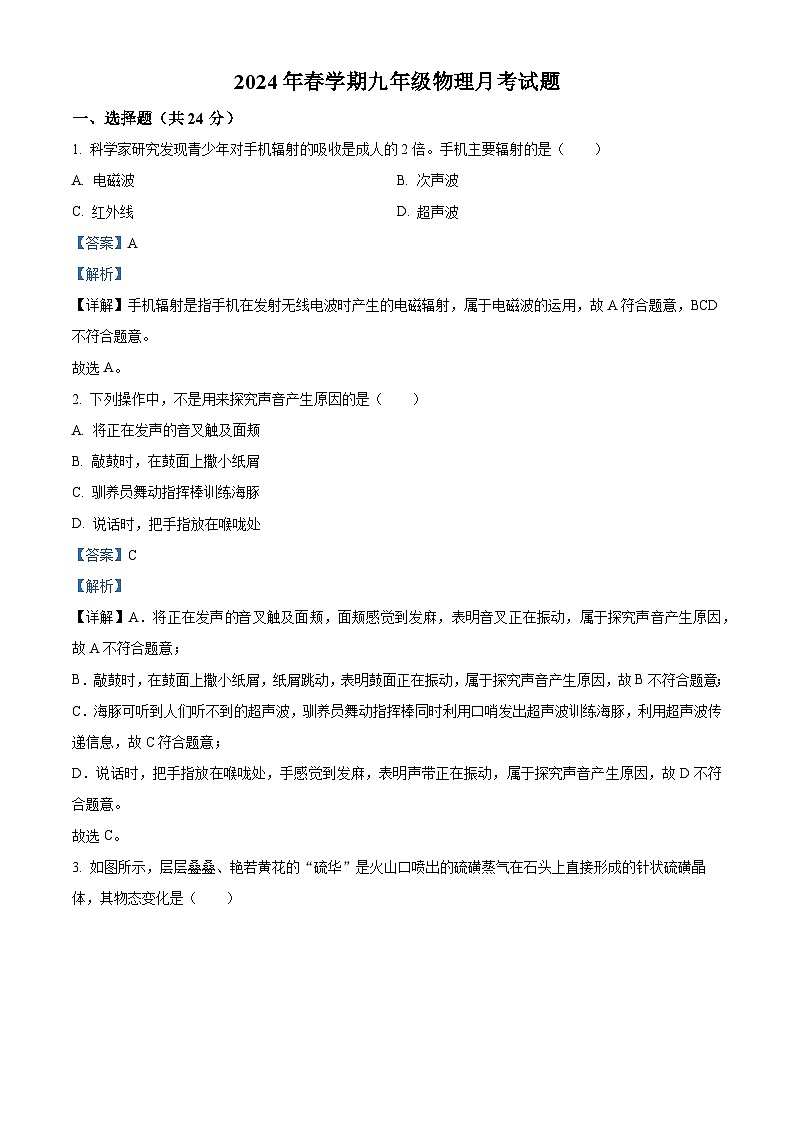

1. 科学家研究发现青少年对手机辐射的吸收是成人的2倍。手机主要辐射的是（ ）
A. 电磁波B. 次声波
C. 红外线D. 超声波
【答案】A
【解析】
【详解】手机辐射是指手机在发射无线电波时产生的电磁辐射，属于电磁波的运用，故A符合题意，BCD不符合题意。
故选A。
2. 下列操作中，不是用来探究声音产生原因的是（ ）
A. 将正在发声的音叉触及面颊
B. 敲鼓时，在鼓面上撒小纸屑
C. 驯养员舞动指挥棒训练海豚
D. 说话时，把手指放在喉咙处
【答案】C
【解析】
【详解】A．将正在发声音叉触及面颊，面颊感觉到发麻，表明音叉正在振动，属于探究声音产生原因，故A不符合题意；
B．敲鼓时，在鼓面上撒小纸屑，纸屑跳动，表明鼓面正在振动，属于探究声音产生原因，故B不符合题意；
C．海豚可听到人们听不到的超声波，驯养员舞动指挥棒同时利用口哨发出超声波训练海豚，利用超声波传递信息，故C符合题意；
D．说话时，把手指放在喉咙处，手感觉到发麻，表明声带正在振动，属于探究声音产生原因，故D不符合题意。
故选C。

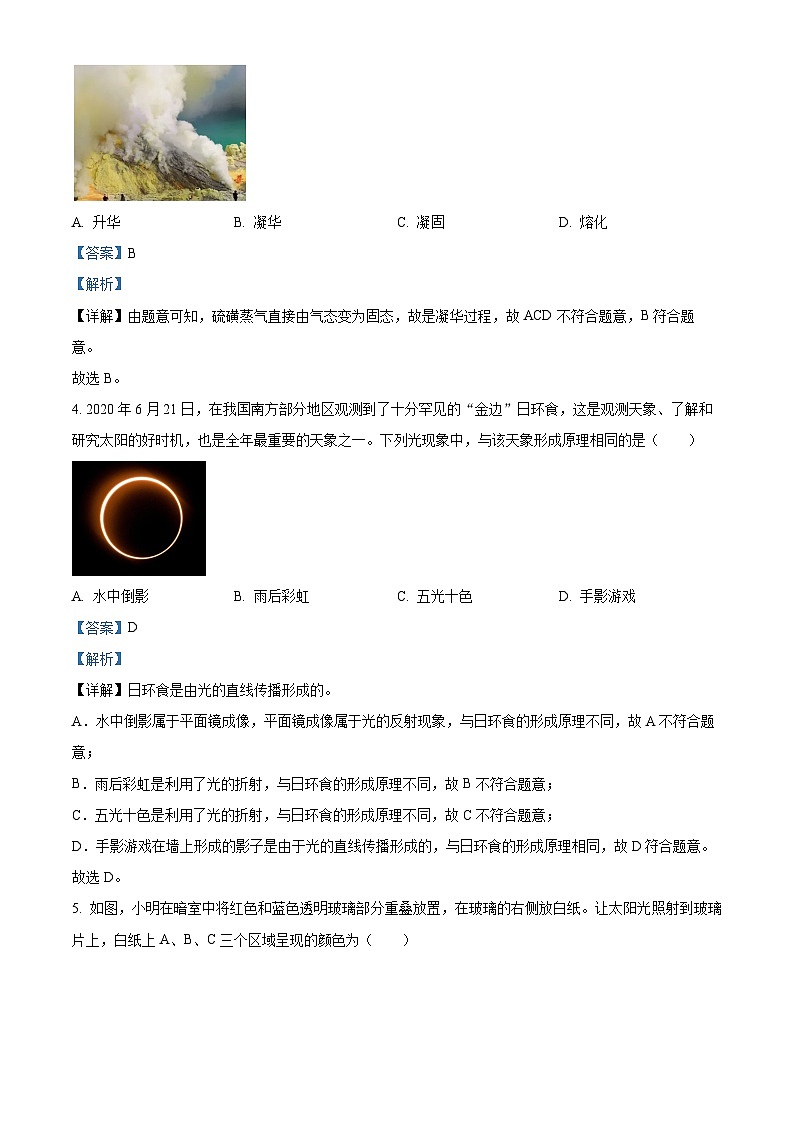

3. 如图所示，层层叠叠、艳若黄花的“硫华”是火山口喷出的硫磺蒸气在石头上直接形成的针状硫磺晶体，其物态变化是（ ）
A. 升华B. 凝华C. 凝固D. 熔化
【答案】B
【解析】
【详解】由题意可知，硫磺蒸气直接由气态变为固态，故是凝华过程，故ACD不符合题意，B符合题意。
故选B。
4. 2020年6月21日，在我国南方部分地区观测到了十分罕见的“金边”日环食，这是观测天象、了解和研究太阳的好时机，也是全年最重要的天象之一。下列光现象中，与该天象形成原理相同的是（ ）
A. 水中倒影B. 雨后彩虹C. 五光十色D. 手影游戏
【答案】D
【解析】
【详解】日环食是由光的直线传播形成的。
A．水中倒影属于平面镜成像，平面镜成像属于光的反射现象，与日环食的形成原理不同，故A不符合题意；
B．雨后彩虹是利用了光的折射，与日环食的形成原理不同，故B不符合题意；
C．五光十色是利用了光的折射，与日环食的形成原理不同，故C不符合题意；
D．手影游戏在墙上形成的影子是由于光的直线传播形成的，与日环食的形成原理相同，故D符合题意。
故选D。

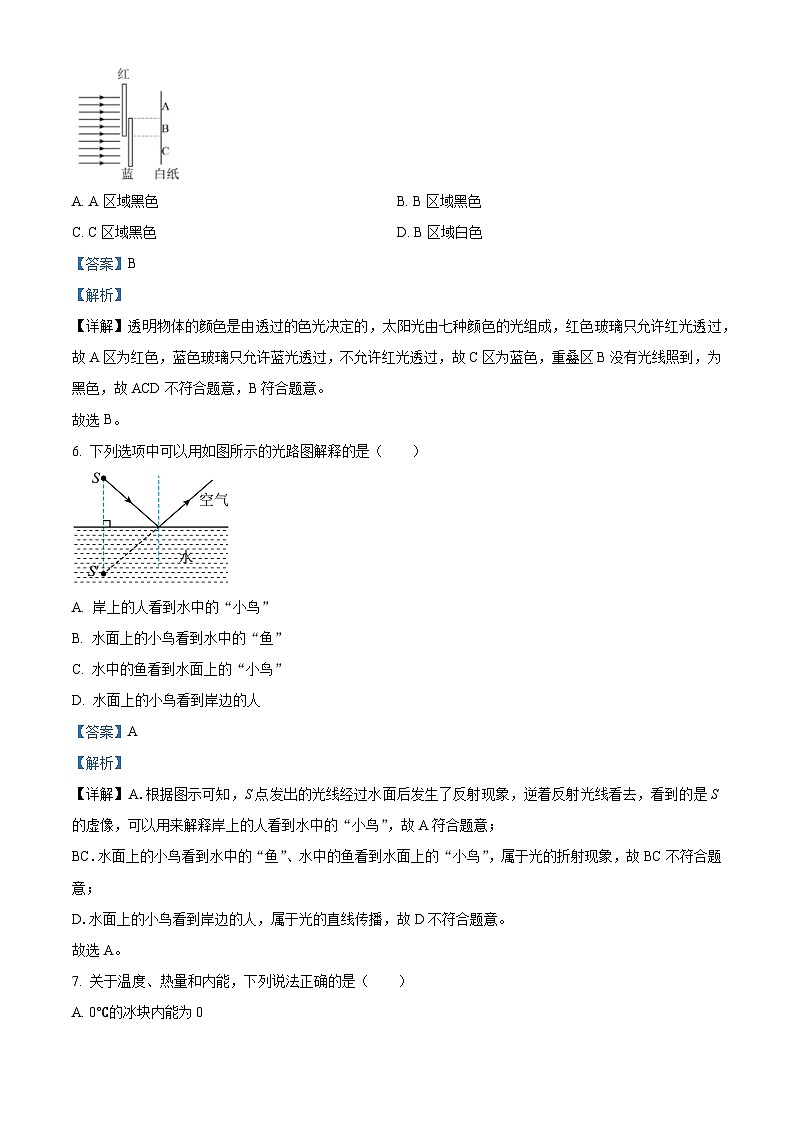

5. 如图，小明在暗室中将红色和蓝色透明玻璃部分重叠放置，在玻璃的右侧放白纸。让太阳光照射到玻璃片上，白纸上A、B、C三个区域呈现的颜色为（ ）
A. A区域黑色B. B区域黑色
C. C区域黑色D. B区域白色
【答案】B
【解析】
【详解】透明物体的颜色是由透过的色光决定的，太阳光由七种颜色的光组成，红色玻璃只允许红光透过，故A区为红色，蓝色玻璃只允许蓝光透过，不允许红光透过，故C区为蓝色，重叠区B没有光线照到，为黑色，故ACD不符合题意，B符合题意。
故选B。

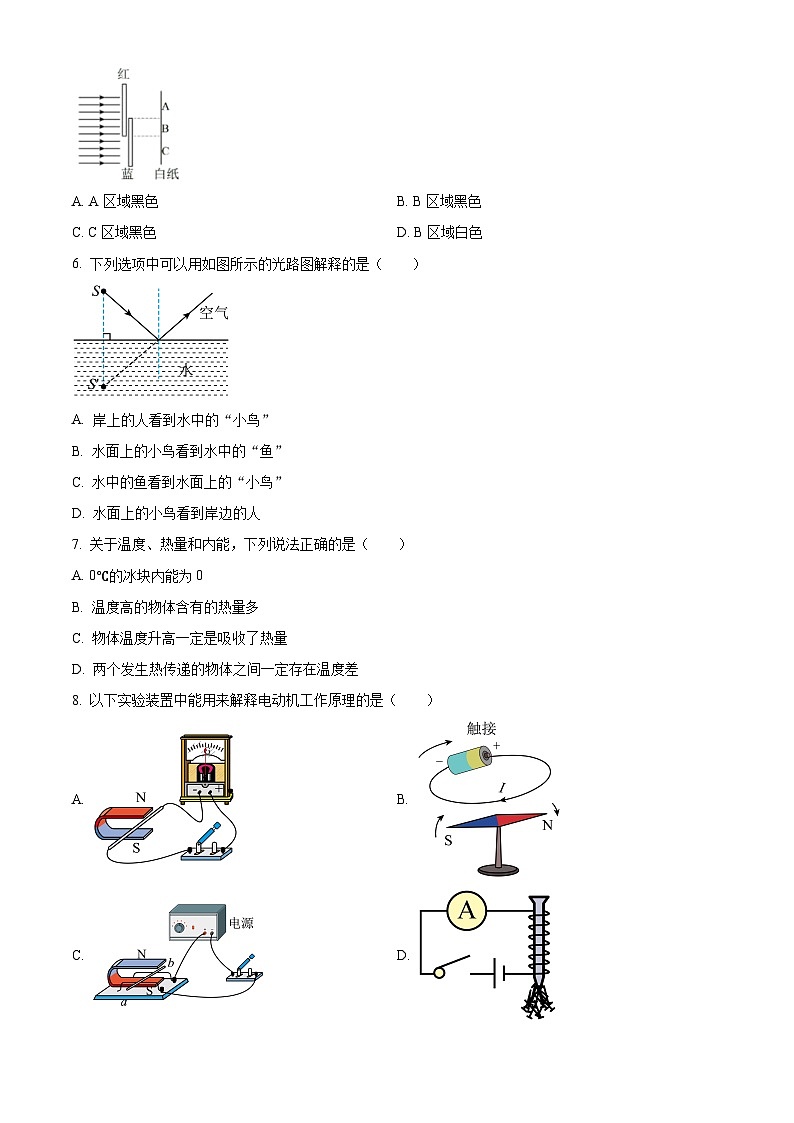

6. 下列选项中可以用如图所示的光路图解释的是（ ）
A. 岸上的人看到水中的“小鸟”
B. 水面上的小鸟看到水中的“鱼”
C. 水中的鱼看到水面上的“小鸟”
D. 水面上的小鸟看到岸边的人
【答案】A
【解析】
【详解】A.根据图示可知，S点发出的光线经过水面后发生了反射现象，逆着反射光线看去，看到的是S的虚像，可以用来解释岸上的人看到水中的“小鸟”，故A符合题意；
BC.水面上的小鸟看到水中的“鱼”、水中的鱼看到水面上的“小鸟”，属于光的折射现象，故BC不符合题意；
D.水面上的小鸟看到岸边的人，属于光的直线传播，故D不符合题意。
故选A。
7. 关于温度、热量和内能，下列说法正确的是（ ）
A. 0℃的冰块内能为0
B. 温度高的物体含有的热量多
C. 物体温度升高一定是吸收了热量
D. 两个发生热传递的物体之间一定存在温度差
【答案】D
【解析】
【详解】A．一切物体都具有内能，温度为0℃的冰块也有内能，故A错误；
B．热量是一个过程量，不能说含有或具有热量，故B错误；
C．物体温度升高，可能是物体吸收了热量，也可能是对物体做了功，故C错误；
D．存在温度差的两个物体相接触发生热传递时，热量总是从高温物体传给低温物体，或者从物体的高温部分传向低温部分，故D正确。
故选D。
8. 以下实验装置中能用来解释电动机工作原理的是（ ）
A. B.
C. D.
【答案】C
【解析】
【详解】A．图中闭合电路的一部分导体在磁场中做切割磁感线运动，导体中产生感应电流，是电磁感应现象，是发电机的原理，故A不符合题意；
B．图中给导线通电，小磁针发生转动，是奥斯特实验，表明了电流具有磁效应，故B不符合题意；
C．图中给导体棒通电，可使导体棒在磁场中受力而运动，是电动机的原理，故C符合题意；
D．图中的是探究电磁铁的磁性的实验，故D不符合题意。
故选C。

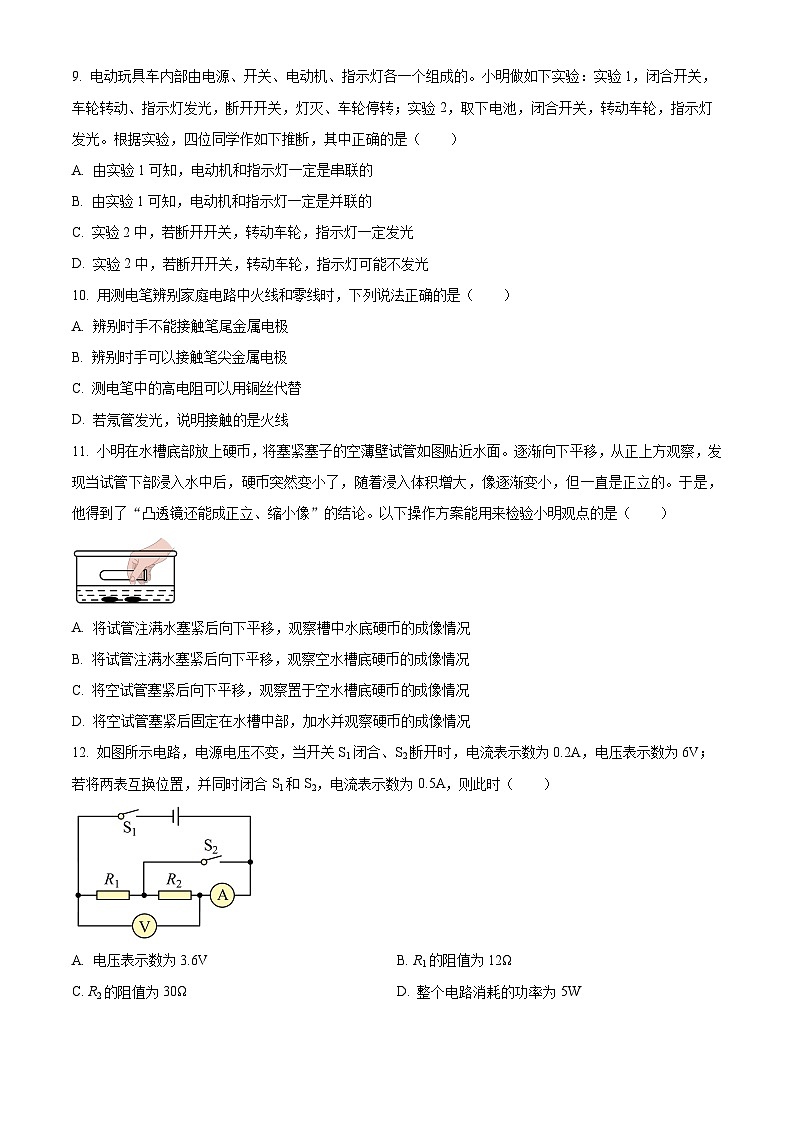

9. 电动玩具车内部由电源、开关、电动机、指示灯各一个组成的。小明做如下实验：实验1，闭合开关，车轮转动、指示灯发光，断开开关，灯灭、车轮停转；实验2，取下电池，闭合开关，转动车轮，指示灯发光。根据实验，四位同学作如下推断，其中正确的是（ ）
A. 由实验1可知，电动机和指示灯一定是串联的
B. 由实验1可知，电动机和指示灯一定是并联的
C. 实验2中，若断开开关，转动车轮，指示灯一定发光
D. 实验2中，若断开开关，转动车轮，指示灯可能不发光
【答案】C
【解析】
【详解】AB．由实验1可知，开关可控制指示灯和电动机，但指示灯和电动机工作时是否影响，不能判断，所以他们的连接方式不能判断；故AB错误；
CD．实验2中，取下电池，闭合开关，转动车轮，车轮带动电动机转动，电动机变成了发电机，转动车轮，车上的指示灯还能发光，说明此时电动机、指示灯构成闭合回路，故电动机与指示灯是并联的；此时若断开开关，电动机、指示灯仍构成闭合回路，所以转动车轮，指示灯一定发光，故C正确，D错误。
故选C。
10. 用测电笔辨别家庭电路中火线和零线时，下列说法正确的是（ ）
A. 辨别时手不能接触笔尾金属电极
B. 辨别时手可以接触笔尖金属电极
C. 测电笔中的高电阻可以用铜丝代替
D. 若氖管发光，说明接触的是火线
【答案】D
【解析】
【详解】AB．用测电笔辨别时，手不能接触笔尖金属体（否则可能会触电），但必须接触笔尾金属体，使电源和大地之间形成通路，这样才能正确辨别火线和零线，故AB错误；
C．在使用测电笔时，测电笔的高值电阻和人串联在火线和大地之间，加在两者之间的电压是220V，此时测电笔的高值电阻分担的电压很大，人体分担的电压很小，通过人体的电流很小，氖管发光，不会发生触电事故，而铜丝的电阻很小，不能起到保护人体安全的作用，所以不能用铜丝代替测电笔中的高电阻，故C错误；
D．用测电笔辨别火线和零线时，若氖管发光，说明接触的是火线，故D正确。
故选D。
11. 小明在水槽底部放上硬币，将塞紧塞子的空薄壁试管如图贴近水面。逐渐向下平移，从正上方观察，发现当试管下部浸入水中后，硬币突然变小了，随着浸入体积增大，像逐渐变小，但一直是正立的。于是，他得到了“凸透镜还能成正立、缩小像”的结论。以下操作方案能用来检验小明观点的是（ ）
A. 将试管注满水塞紧后向下平移，观察槽中水底硬币的成像情况
B. 将试管注满水塞紧后向下平移，观察空水槽底硬币的成像情况
C. 将空试管塞紧后向下平移，观察置于空水槽底硬币的成像情况
D. 将空试管塞紧后固定在水槽中部，加水并观察硬币的成像情况
【答案】B
【解析】
【详解】试管内是空气，当试管下部浸入水中后，透过试管观察，水槽的水相当于形成一个凹透镜，正立、缩小像是由凹透镜所成的，为了验证这一观点，可以将试管注满水塞紧后向下平移，此时的注水的试管相当于一个水凸透镜，再观察空水槽底硬币的成像情况，便可验证小明的观点，故ACD不符合题意，B符合题意。
故选B。
12. 如图所示电路，电源电压不变，当开关S1闭合、S2断开时，电流表示数为0.2A，电压表示数为6V；若将两表互换位置，并同时闭合S1和S2，电流表示数为0.5A，则此时（ ）
A. 电压表示数为3.6VB. R1的阻值为12Ω
C. R2的阻值为30ΩD. 整个电路消耗的功率为5W
【答案】D
【解析】
【详解】当开关S1闭合、S2断开时，R1、R2串联，此时电压表测电源电压，电流表测总电流；若将两表互换位置，并同时闭合S1和S2，则R1、R2并联，电流表测通过R2的电流，电压表仍测电源电压。
A．当开关S1闭合、S2断开时，R1、R2串联，电压表测量电源电压，示数为6V，所以电源电压为6V；若将两表互换位置，并同时闭合S1和S2，则R1、R2并联，电流表测量R2的电流，电压表测量电源电压，所以电压表示数仍为6V，故A不符合题意；
B．开关S1闭合、S2断开时，R1、R2串联，电路的总阻值为
因串联电路总电阻等于各分电阻之和，所以R1的阻值为
R1＝R-R2＝30Ω-12Ω＝18Ω
故B不符合题意；
C．由可知，两表互换位置，并同时闭合S1和S2时，R1、R2并联，电流表测通过R2的电流，为0.5A，R2的阻值为
故C不符合题意；
D．两表互换位置，并同时闭合S1和S2时，通过R1的电流为
因并联电路中干路电流等于各支路电流之和，所以干路电流为
整个电路消耗的总功率为
故D符合题意。
故选D。
二、填空题：（每空1分，共24分）
13. 一架J20战机在平静的南海海面上水平巡航时，通过海面形成了战机的“倒影”，“倒影”是由于光的______形成的______（实/虚）像。当战机往高处拉升时，“倒影”的大小将______（变大/变小/不变）。
【答案】 ①. 反射 ②. 虚 ③. 不变
【解析】
【详解】[1][2]平静的湖面相当于平面镜，在湖面上形成战机的“倒影”属于平面镜成像，是由于光的反射形成的虚像。
[3]由平面镜成像特点之一，平面镜成像与物体等大，可知，当战机往高处拉升时，则 “倒影”大小不变
14. 如图所示，在“探究凸透镜成像规律”的实验中，蜡烛到凸透镜的距离大于2倍焦距，移动光屏至适当位置，光屏上呈现一个倒立、_____的实像，则透镜焦距的范围为_____。生活中的_____（照相机/投影仪/放大镜）就是应用了这样的成像规律。
【答案】 ①. 缩小 ②. 10.0cm【解析】
【详解】[1]由题意知，蜡烛到凸透镜的距离大于2倍焦距，所以在光屏上所的是倒立、缩小的实像。
[2]由图示知，像距为20.0cm，而成倒立、缩小实像时，像距大于一倍焦距而小于二倍焦距，所以透镜焦距的范围为
10.0cm[3]生活中，照相机所成的像是倒立、缩小的实像。
15. 2022年4月16日神舟十三号载人飞船返回舱安全返航，为保证返回舱安全着陆，控制中心通过 ___________波传输数据多次联调测试。着陆后的返回舱表面有烧蚀痕迹，这是返回舱与大气层摩擦引起的，此过程的能量转化情况与汽油机的 ___________冲程相同，它们都是通过 ___________方式改变物体内能的。
【答案】 ①. 电磁 ②. 压缩 ③. 做功
【解析】
【详解】[1]电磁波可以在真空中传播，控制中心通过电磁波传输数据多次联调测试。
[2][3]返回舱与大气层摩擦，机械能转化为内能，返回舱内能增大，温度升高，着陆后的返回舱表面有烧蚀痕迹；此过程的能量转化与汽油机的压缩冲程相同：活塞压缩气体，对气体做功，使气体内能增加，温度升高。它们都是通过做功的方式改变物体的内能。
16. 如图甲所示，是小明利用装有沸水的烧杯“探究某种固体熔化规律”的实验。图乙是根据实验数据描绘出的该固体温度随时间变化的图像。由图乙可知，该固体是______（晶体/非晶体）；实验中，热从火焰传递给水，却不会反过来传递，说明能量的转移具有_______性；图乙中，物质在A点时具有的内能 ______（大于/等于/小于）在B点时的内能；
【答案】 ①. 晶体 ②. 方向 ③. 小于
【解析】
【详解】[1]由图乙可知，该固体熔化过程中有一段时间温度不变，持续吸热，符合晶体熔化的特点，所以可知该固体是晶体。
[2]能量的传递具有方向性，无法逆向传递。
[3]由图乙可知，A点是该固体刚开始熔化的时间，B点时其将要完全熔化的时间，从A点到B点这段时间该固体温度不变，但是持续吸热，内能增加，所以物质在A点时具有的内能小于在B点时的内能
17. 如图是小王做“观察水的沸腾”实验的情形，安装器材时先确定 ___________（A/B）的高度，此时水温为 ___________ ℃。沸腾时，水中产生大量气泡，气泡在上升过程中不断 ___________（变大/变小/不变）。
【答案】 ①. B ②. 91 ③. 变大
【解析】
【详解】[1]在实验中需要用酒精灯的外焰加热，所以应先确定铁圈的高度，即安装器材时先确定B的高度。
[2]温度计的每一个大格代表10℃，每一个小格代表1℃，由图乙可知，水的温度是91℃。
[3]水沸腾时，产生大量的水蒸气，形成气泡，气泡在上升过程中体积变大，这时候继续对水加热，温度不变。
18. 家庭电路中的熔断器内装有熔丝。熔断器的陶瓷外壳属于___________（导体/绝缘体）；当家庭电路中电流过大时，熔丝会自动熔断，这是利用了电流的___________效应；相同长度和材料做成的熔丝，___________（粗/细）的更容易熔断。
【答案】 ①. 绝缘体 ②. 热 ③. 细
【解析】
【分析】
【详解】[1]熔断器的陶瓷外壳不容易导电，因此属于绝缘体。
[2]当家庭电路中电流过大时，熔丝会自动熔断，这是利用了电流的热效应。
[3]因为电阻大小与材料、长度以及横截面积有关，当材料与长度一定时，电阻与横截面积成反比，所以相同长度和材料做成的熔丝，越细电阻越大，由Q=I2Rt可知相同时间内电阻越大，产生的热量越多，越容易熔断，即熔丝细的更容易熔断。
19. 如图，小明家电能表的表盘读数为______kW•h，他将电水壶单独接在电路中烧水，壶内水的质量为1.2kg，初温为28℃，加热5min水温升高了50℃，电能表的指示灯闪烁60次，在这段时间内水吸热______J，电水壶的实际功率是______W。【】
【答案】 ①. 2023.4 ②. ③. 1200
【解析】
【详解】[1]电能表的最后一位是小数，小明家电能表的表盘读数为2023.4kW·h。
[2]水吸收的热量
[3]表示电路中每消耗1kW·h的电能，电能表的指示灯闪烁600次，则电能表的指示灯闪烁60次消耗的电能
电热水壶的实际功率
20. 在家庭用电的调查研究综合实践活动中，小明发现电热水壶工作时有两挡，分别是加热挡和保温挡。其工作原理如图所示（虚线框内为电热水壶的发热部位）。查看说明书知道加热挡的功率是1100W，保温挡的功率是22W。当开关S置于 ___________（选填“1”或“2”）时电热水壶处于加热挡，R1阻值是 ___________Ω，保温状态时R2的功率是 ___________W。
【答案】 ①. 2 ②. 44 ③. 21.56
【解析】
【详解】[1]当S置于1时，R1、R2串联；当S置于2时，R2被短路，电路为R1的简单电路；因为串联电路中的总电阻大于各串联导体的电阻，所以由可知，电路为R1的简单电路时，电路中的电阻最小，电功率最大，电热水壶为加热挡；R1、R2串联时，电路中的电阻最大，电功率最小，电热水壶为保温挡；因此当开关S置于2时，电饭煲处于加热状态。
[2]加热挡时，电路为R1的简单电路，由可知，R1的阻值
[3]由可知，保温挡时电路中的总电阻
保温挡时，R1、R2串联，由串联电路的电阻特点可知，R2的电阻
由可知，保温时电路的电流
则保温状态时R2的功率
三、解答题：（共52分）
21. 在图中将三孔插座与电灯的电路分别补画完整，使之符合安全用电要求；
【答案】
【解析】
【详解】因为开关要接在火线与用电器之间，由图可知，最上面的线为火线；三孔插座的中间孔接地线，所以最下面的为地线，则中间的线为零线，三孔插座的接法：左孔接零线、右孔接火线，中间孔接入地线，如图所示
22. 在图中根据磁感线的方向，用“+”号标出电源正极。
【答案】
【解析】
【详解】磁体外部的磁感线是从N极出来，回到S极的，所以螺线管的左端为N极，右端为S极，根据安培定则可知，电流从螺线管的左端流入，右端流出，则电源的左端为正极，如图：
23. 在图中画出通过凸透镜后的折射光线。
【答案】
【解析】
【详解】光经过凸透镜会发生折射，经过凸透镜焦点的光线经凸透镜折射后平行于主光轴射出；经过凸透镜光心的光线传播方向不变，沿直线传播。如图所示：
24. 工人用如图所示装置在 10s 内将质量为45kg的货物匀速提升 2m，此过程中拉力的功率为 120W．不计绳重和轮与轴的摩擦．g 取 10N/kg 求：
（1）有用功；
（2）工人的拉力；
（3）滑轮组的机械效率．
【答案】（1）900J；（2）200N；（3）75%
【解析】
【详解】(1)货物重力
G＝mg＝45kg×10N/kg＝450N
提升货物做的有用功
W有用＝Gh＝450N×2m＝900J
(2)由P＝得，拉力做的总功
W总＝Pt＝120W×10s＝1200J
由图可知，n＝3，则拉力移动的距离
s＝3h＝3×2m＝6m
由W＝Fs可得，拉力的大小
F＝＝200N
(3)滑轮组的机械效率
η＝×100%＝75%.
【点睛】（1）知道货物的质量和提升的高度，根据W＝Gh＝mgh求出有用功；（2）知道拉力的功率和作用时间，根据W＝Pt求出拉力做的总功，由图可知滑轮组绳子的有效股数，根据s＝nh求出绳端移动的距离，利用W＝Fs求出拉力的大小；（3）滑轮组的机械效率等于有用功与总功之比．
25. 图甲是小明设计的一个监测环境温度的电路原理图，电源电压为18V不变，定值电阻标有“12V 6W”，电流表量程为0~0.6A。电压表量程为0~15V。热敏电阻的阻值随环境温度变化关系如图乙。求：
（1）定值电阻的阻值；
（2）环境温度为25℃时，电路的总功率；
（3）该电路能安全测量的最高环境温度。
【答案】（1）；（2）5.4W；（3）
【解析】
【详解】解：（1）由于定值电阻R0标有“12V 6W”，则定值电阻额定电压为12V，额定功率为6W，所以定值电阻正常工作时的电流
则定值电阻的阻值
（2）根据图乙可知，当环境温度为25℃时，，此时电路中的总电阻
电路中的电流
电路消耗的功率
（3）电压表量程为0~15V，电阻两端最大电压，此时电阻两端电压
通过电阻的电流
所以热敏电阻最大值
由乙图可知，当时，最高环境温度。
答：（1）定值电阻的阻值为24Ω；
（2）环境温度为25℃时，电路的总功率为5.4W；
（3）该电路能安全测量的最高环境温度为40℃。
26. 在探究光的反射规律时，小明进行如图所示的实验。
（1）如图甲，小明先将平面镜平放在水平桌面上，再把表面___________（光滑/粗糙）些的白色硬纸板___________放在平面镜上。
（2）小明让一束光贴着纸板E射到平面镜上，在纸板F上会看到反射光线，然后将纸板F绕ON向后折，如图乙，在纸板F上___________（看到/看不到）反射光线，此时，反射光___________（存在/不存在）。
（3）为了进一步确定反射光线的位置，小明将纸板F沿PO剪开，把上半部分向后折，如图丙，发现在纸板F___________（上/下）半部分会看到反射光线。说明反射光线、入射光线和法线___________（在/不在）同一平面。
【答案】 ①. 粗糙 ②. 竖直/垂直 ③. 看不到 ④. 存在 ⑤. 下 ⑥. 在
【解析】
【分析】
【详解】（1）[1][2]如果纸板没有与平面镜垂直放置，由于法线与镜面垂直，且反射光线、入射光线、法线在同一平面内，因此，当光贴着纸板沿EO入射时，不能在纸板上看到反射光；所以硬纸板放在平面镜上时，要保持与镜面垂直。
为了看清楚纸板上的光路，白色的纸板材质应较粗糙些，光线射在上面发生了漫反射，反射光线射向各个方向，无论从哪个角度看，都能看得清楚。
（2）[3][4]光在反射时，反射光线、入射光线、法线在同一平面内，让一束光贴着纸板E射到平面镜上，在纸板F上会看到反射光线，然后将纸板F绕ON向后折，在纸板F上看不到反射光线，此时反射光线存在。
（3）[5][6]将纸板沿PQ剪开，将纸板的上半部分向后折，如图丙所示，发现在纸板右侧的下部会看到反射光线，而上部不会看到反射光线，此实验现象说明反射光线、入射光线和法线在同一平面。
27. 小明和小华做“探究凸透镜成像的规律”实验。
（1）将平行光正对凸透镜照射，在透镜另一侧移动光屏，直至光屏上形成一个 ___________的光斑，如图甲所示，该凸透镜的焦距为 ___________cm；
（2）在组装并调整实验器材时，___________（需要/不需要）将蜡烛点燃，调整的目的是使像呈现在 ___________；
（3）小明把蜡烛和光屏移动到图乙位置时，光屏上恰好成清晰倒立、缩小的实像，若移走光屏后 ___________（能/不能）成像。同组的小华用相同的器材进行实验，也把蜡烛移动到图乙位置，读出的像距与小明不同，原因可能是 ___________。
【答案】 ①. 最小、最亮 ②. 10.0 ③. 需要 ④. 光屏中央 ⑤. 能 ⑥. 见解析
【解析】
【详解】（1）[1]由图甲可知，将平行光正对凸透镜，移动光屏，在光屏上得到一个最小最亮的光斑，此时光屏的位置就是焦点的位置。
[2]焦距是焦点到透镜光心的距离，由图甲知，刻度尺的分度值为1cm，所以凸透镜的焦距为
f=60.0cm-50.0cm=10.0cm
（2）[3][4]为了使像成在光屏的中央，实验前需要使烛焰、光屏的中心、凸透镜的中心在同一高度上，即烛焰、光屏的中心在凸透镜的主光轴上，所以需要点燃蜡烛。
（3）[5]由图乙可知，此时的物距为30.0cm，大于二倍焦距，成倒立、缩小的实像，若移走光屏后仍然能成像。因为光屏只起承接像的作用，有无光屏，烛焰的光线都会会聚，都能成像。
[6]小华也把蜡烛移动到图乙位置，读出的像距与小明不同，原因可能是没有成清晰的像就读像距。
28. 在“测量小灯泡电阻”的实验中，小明观察到小灯泡上标有“2.5V”的字样，电源电压为4.5V，滑动变阻器R1标有“15Ω 1A”，R2标有“20Ω 1A”。
（1）用笔画线代替导线，将电路连接完整_______；
（2）连接好电路闭合开关后，移动滑片发现灯泡始终不亮，猜想可能原因：①小灯泡断路，②小灯泡短路，③滑动变阻器断路。他观察到电压表没有示数，由此可以判断猜想_______（填序号，下同）是错误的，又进一步观察到电流表有示数，可判断猜想_______也是错误的，最终确定出故障；
（3）问题解决后，移动滑动变阻器滑片，当电压表示数为2.3V时，为了让灯泡正常发光，此时应将滑片向________（左/右）侧移动，使电压表示数为______V；
（4）当灯泡正常发光时，电流表示数如图乙所示，则小灯泡正常发光时电阻为_______Ω；（保留一位小数）
（5）如表是实验中测量的几组数据，其中一个电流数据有误，此数据为______，理由是__；
（6）要完成表中数据测量，实验中应选择的滑动变阻器为__________。
【答案】 ①. ②. ① ③. ③ ④. 右 ⑤. 2.5 ⑥. 8.3 ⑦. 0.37 ⑧. 不符合灯丝电阻随温度的升高而增大的规律 ⑨. R2
【解析】
【详解】（1）[1]在“测量小灯泡电阻”的实验中，灯泡、滑动变阻器和电流表串联，电压表并联在灯泡两端；滑动变阻器上下各选一个接线柱串联在电路中，如图所示
（2）[2][3]电压表没有示数，说明电压表并联的电路可能短路，由此可以判断猜想①是错误的；电流表有示数，说明电路是通路，据此可以判断③也是错误的，最终确定出故障是小灯泡短路。
（3）[4][5]问题解决后，移动滑动变阻器滑片，当电压表示数为2.3V，小于灯泡额定电压2.5V，为了让灯泡正常发光，应增大灯泡两端的电压，根据串联电路电压规律，应减小滑动变阻器两端的电压，即减小滑动变阻器接入电路的阻值，故应将滑片向右侧移动，使电压表示数为2.5V。
（4）[6]当灯泡正常发光时，电流表示数如图乙所示，电流表选用小量程，分度值0.02A，其示数为0.3A，则小灯泡正常发光时电阻为
（5）[7][8]小灯泡的电阻随着温度的升高而增大，即随着灯泡两端的电压的增大而增大，根据欧姆定律可知：第1组数据小灯泡的电阻为
同理小灯泡其它组数据的电阻从左向右依次是6Ω、7.1Ω、8.3Ω、8.1Ω，由于最后一组数据不符合灯丝的电阻随温度的升高而增大的规律，故此数据为0.37。
（6）[9]根据表中数据，灯泡两端电压最小为1.0V，此时滑动变阻器接入电路的阻值最大，电压为
此时电路中的电流为0.2A，滑动变阻器的阻值为
故实验中应选择的滑动变阻器为R2。
29. 阅读短文，回答问题。
磁悬浮人工心脏泵
磁悬浮人工心脏泵被称为“救命神器”，为挽救生命创造机会，是一项必不可少的生命支持技术，代表着一个国家危重症的急救水平。
血液是人体输送氧气与营养的主要载体，心脏就像发动机，推动血液在血管中循环。医生给心脏疾病的患者做手术时，往往要用一种称为“磁悬浮人工心脏泵”的体外装置来代替心脏，以维持血液继续流动。
如图甲是该装置的示意图，线圈AB固定在用某种金属材料制成的活塞柄上，通电时线圈与活塞柄组成的系统与固定在左侧的磁体相互作用，从而带动活塞运动。活塞筒通过阀门与血管相连，阀门S1只能向外开启，S2只能向内开启。手术时，还需要利用电磁血流计来检测血流速度v和血流量Q（血流量指单位时间内通过血管横截面的血液体积），其示意图如图乙所示。使用时，将血管放置于两磁极之间，两金属电极a、b与血管壁接触，就会有微弱电流流过仪表显示出血流速度。研究表明，血液匀速通过血管时，受到的阻力与血液的流速成正比。
（1）正常人血液循环所需要的动力来自于 ___________；
（2）甲图中，当线圈中的电流从B流向A时，活塞向 ___________（选填“左”或“右”）运动，血液从 ___________（选填“S1流出”或“S2流入”）；
（3）血管中有血液流过时，电磁血流计能检测到微弱的电流，从能量转化的角度分析，这是 ___________能转化为 ___________能的过程；
（4）若某次测得血液匀速流动的速度为0.2m/s，血管的横截面积为5×10﹣4m2，则血管中血流量为 ___________m3/s；
（5）当心脏主动脉血管的横截面积一定，血液以不同速度匀速流动时，推动血液流动的功率P与血流量Q的关系图像为 ___________。
【答案】 ①. 心脏 ②. 右 ③. S1流出 ④. 机械 ⑤. 电 ⑥. 1×10﹣4 ⑦. C
【解析】
【详解】（1）[1]血液是人体输送氧气与营养的主要载体，心脏就像发动机，推动血液在血管中循环。
（2）[2][3]当线圈中的电流从B流向A时，由安培定则可知，螺线管左端为N极，此时同名磁极相互排斥，故活塞右移，S1打开，S2闭合，血液从S1流出。
（3）[4][5]血液流动就会有微弱电流流过仪表显示出血流速度，因此其原理相当于发电机，将机械能转化为电能。
（4）[6]已知
血管的横截面积为5×10﹣4m2；则血流量为
（5）[7]根据题意可知，当心脏主动脉血管的横截面积一定，血液匀速通过血管时，当流速变大时，血流量Q随之变大，血液受到的阻力变大，根据可知，推动血液流动的功率变大，由于受到的阻力与血液的流速成正比，流速越大，阻力越大，所以功率P的增大量要大一些，故ABD不符合题意，C符合题意。
故选C。U/V
1.0
1.5
2.0
2 5
3.0
I/A
0.2
025
0.28
0.37
1. 科学家研究发现青少年对手机辐射的吸收是成人的2倍。手机主要辐射的是（ ）
A. 电磁波B. 次声波
C. 红外线D. 超声波
【答案】A
【解析】
【详解】手机辐射是指手机在发射无线电波时产生的电磁辐射，属于电磁波的运用，故A符合题意，BCD不符合题意。
故选A。
2. 下列操作中，不是用来探究声音产生原因的是（ ）
A. 将正在发声的音叉触及面颊
B. 敲鼓时，在鼓面上撒小纸屑
C. 驯养员舞动指挥棒训练海豚
D. 说话时，把手指放在喉咙处
【答案】C
【解析】
【详解】A．将正在发声音叉触及面颊，面颊感觉到发麻，表明音叉正在振动，属于探究声音产生原因，故A不符合题意；
B．敲鼓时，在鼓面上撒小纸屑，纸屑跳动，表明鼓面正在振动，属于探究声音产生原因，故B不符合题意；
C．海豚可听到人们听不到的超声波，驯养员舞动指挥棒同时利用口哨发出超声波训练海豚，利用超声波传递信息，故C符合题意；
D．说话时，把手指放在喉咙处，手感觉到发麻，表明声带正在振动，属于探究声音产生原因，故D不符合题意。
故选C。
3. 如图所示，层层叠叠、艳若黄花的“硫华”是火山口喷出的硫磺蒸气在石头上直接形成的针状硫磺晶体，其物态变化是（ ）
A. 升华B. 凝华C. 凝固D. 熔化
【答案】B
【解析】
【详解】由题意可知，硫磺蒸气直接由气态变为固态，故是凝华过程，故ACD不符合题意，B符合题意。
故选B。
4. 2020年6月21日，在我国南方部分地区观测到了十分罕见的“金边”日环食，这是观测天象、了解和研究太阳的好时机，也是全年最重要的天象之一。下列光现象中，与该天象形成原理相同的是（ ）
A. 水中倒影B. 雨后彩虹C. 五光十色D. 手影游戏
【答案】D
【解析】
【详解】日环食是由光的直线传播形成的。
A．水中倒影属于平面镜成像，平面镜成像属于光的反射现象，与日环食的形成原理不同，故A不符合题意；
B．雨后彩虹是利用了光的折射，与日环食的形成原理不同，故B不符合题意；
C．五光十色是利用了光的折射，与日环食的形成原理不同，故C不符合题意；
D．手影游戏在墙上形成的影子是由于光的直线传播形成的，与日环食的形成原理相同，故D符合题意。
故选D。
5. 如图，小明在暗室中将红色和蓝色透明玻璃部分重叠放置，在玻璃的右侧放白纸。让太阳光照射到玻璃片上，白纸上A、B、C三个区域呈现的颜色为（ ）
A. A区域黑色B. B区域黑色
C. C区域黑色D. B区域白色
【答案】B
【解析】
【详解】透明物体的颜色是由透过的色光决定的，太阳光由七种颜色的光组成，红色玻璃只允许红光透过，故A区为红色，蓝色玻璃只允许蓝光透过，不允许红光透过，故C区为蓝色，重叠区B没有光线照到，为黑色，故ACD不符合题意，B符合题意。
故选B。
6. 下列选项中可以用如图所示的光路图解释的是（ ）
A. 岸上的人看到水中的“小鸟”
B. 水面上的小鸟看到水中的“鱼”
C. 水中的鱼看到水面上的“小鸟”
D. 水面上的小鸟看到岸边的人
【答案】A
【解析】
【详解】A.根据图示可知，S点发出的光线经过水面后发生了反射现象，逆着反射光线看去，看到的是S的虚像，可以用来解释岸上的人看到水中的“小鸟”，故A符合题意；
BC.水面上的小鸟看到水中的“鱼”、水中的鱼看到水面上的“小鸟”，属于光的折射现象，故BC不符合题意；
D.水面上的小鸟看到岸边的人，属于光的直线传播，故D不符合题意。
故选A。
7. 关于温度、热量和内能，下列说法正确的是（ ）
A. 0℃的冰块内能为0
B. 温度高的物体含有的热量多
C. 物体温度升高一定是吸收了热量
D. 两个发生热传递的物体之间一定存在温度差
【答案】D
【解析】
【详解】A．一切物体都具有内能，温度为0℃的冰块也有内能，故A错误；
B．热量是一个过程量，不能说含有或具有热量，故B错误；
C．物体温度升高，可能是物体吸收了热量，也可能是对物体做了功，故C错误；
D．存在温度差的两个物体相接触发生热传递时，热量总是从高温物体传给低温物体，或者从物体的高温部分传向低温部分，故D正确。
故选D。
8. 以下实验装置中能用来解释电动机工作原理的是（ ）
A. B.
C. D.
【答案】C
【解析】
【详解】A．图中闭合电路的一部分导体在磁场中做切割磁感线运动，导体中产生感应电流，是电磁感应现象，是发电机的原理，故A不符合题意；
B．图中给导线通电，小磁针发生转动，是奥斯特实验，表明了电流具有磁效应，故B不符合题意；
C．图中给导体棒通电，可使导体棒在磁场中受力而运动，是电动机的原理，故C符合题意；
D．图中的是探究电磁铁的磁性的实验，故D不符合题意。
故选C。
9. 电动玩具车内部由电源、开关、电动机、指示灯各一个组成的。小明做如下实验：实验1，闭合开关，车轮转动、指示灯发光，断开开关，灯灭、车轮停转；实验2，取下电池，闭合开关，转动车轮，指示灯发光。根据实验，四位同学作如下推断，其中正确的是（ ）
A. 由实验1可知，电动机和指示灯一定是串联的
B. 由实验1可知，电动机和指示灯一定是并联的
C. 实验2中，若断开开关，转动车轮，指示灯一定发光
D. 实验2中，若断开开关，转动车轮，指示灯可能不发光
【答案】C
【解析】
【详解】AB．由实验1可知，开关可控制指示灯和电动机，但指示灯和电动机工作时是否影响，不能判断，所以他们的连接方式不能判断；故AB错误；
CD．实验2中，取下电池，闭合开关，转动车轮，车轮带动电动机转动，电动机变成了发电机，转动车轮，车上的指示灯还能发光，说明此时电动机、指示灯构成闭合回路，故电动机与指示灯是并联的；此时若断开开关，电动机、指示灯仍构成闭合回路，所以转动车轮，指示灯一定发光，故C正确，D错误。
故选C。
10. 用测电笔辨别家庭电路中火线和零线时，下列说法正确的是（ ）
A. 辨别时手不能接触笔尾金属电极
B. 辨别时手可以接触笔尖金属电极
C. 测电笔中的高电阻可以用铜丝代替
D. 若氖管发光，说明接触的是火线
【答案】D
【解析】
【详解】AB．用测电笔辨别时，手不能接触笔尖金属体（否则可能会触电），但必须接触笔尾金属体，使电源和大地之间形成通路，这样才能正确辨别火线和零线，故AB错误；
C．在使用测电笔时，测电笔的高值电阻和人串联在火线和大地之间，加在两者之间的电压是220V，此时测电笔的高值电阻分担的电压很大，人体分担的电压很小，通过人体的电流很小，氖管发光，不会发生触电事故，而铜丝的电阻很小，不能起到保护人体安全的作用，所以不能用铜丝代替测电笔中的高电阻，故C错误；
D．用测电笔辨别火线和零线时，若氖管发光，说明接触的是火线，故D正确。
故选D。
11. 小明在水槽底部放上硬币，将塞紧塞子的空薄壁试管如图贴近水面。逐渐向下平移，从正上方观察，发现当试管下部浸入水中后，硬币突然变小了，随着浸入体积增大，像逐渐变小，但一直是正立的。于是，他得到了“凸透镜还能成正立、缩小像”的结论。以下操作方案能用来检验小明观点的是（ ）
A. 将试管注满水塞紧后向下平移，观察槽中水底硬币的成像情况
B. 将试管注满水塞紧后向下平移，观察空水槽底硬币的成像情况
C. 将空试管塞紧后向下平移，观察置于空水槽底硬币的成像情况
D. 将空试管塞紧后固定在水槽中部，加水并观察硬币的成像情况
【答案】B
【解析】
【详解】试管内是空气，当试管下部浸入水中后，透过试管观察，水槽的水相当于形成一个凹透镜，正立、缩小像是由凹透镜所成的，为了验证这一观点，可以将试管注满水塞紧后向下平移，此时的注水的试管相当于一个水凸透镜，再观察空水槽底硬币的成像情况，便可验证小明的观点，故ACD不符合题意，B符合题意。
故选B。
12. 如图所示电路，电源电压不变，当开关S1闭合、S2断开时，电流表示数为0.2A，电压表示数为6V；若将两表互换位置，并同时闭合S1和S2，电流表示数为0.5A，则此时（ ）
A. 电压表示数为3.6VB. R1的阻值为12Ω
C. R2的阻值为30ΩD. 整个电路消耗的功率为5W
【答案】D
【解析】
【详解】当开关S1闭合、S2断开时，R1、R2串联，此时电压表测电源电压，电流表测总电流；若将两表互换位置，并同时闭合S1和S2，则R1、R2并联，电流表测通过R2的电流，电压表仍测电源电压。
A．当开关S1闭合、S2断开时，R1、R2串联，电压表测量电源电压，示数为6V，所以电源电压为6V；若将两表互换位置，并同时闭合S1和S2，则R1、R2并联，电流表测量R2的电流，电压表测量电源电压，所以电压表示数仍为6V，故A不符合题意；
B．开关S1闭合、S2断开时，R1、R2串联，电路的总阻值为
因串联电路总电阻等于各分电阻之和，所以R1的阻值为
R1＝R-R2＝30Ω-12Ω＝18Ω
故B不符合题意；
C．由可知，两表互换位置，并同时闭合S1和S2时，R1、R2并联，电流表测通过R2的电流，为0.5A，R2的阻值为
故C不符合题意；
D．两表互换位置，并同时闭合S1和S2时，通过R1的电流为
因并联电路中干路电流等于各支路电流之和，所以干路电流为
整个电路消耗的总功率为
故D符合题意。
故选D。
二、填空题：（每空1分，共24分）
13. 一架J20战机在平静的南海海面上水平巡航时，通过海面形成了战机的“倒影”，“倒影”是由于光的______形成的______（实/虚）像。当战机往高处拉升时，“倒影”的大小将______（变大/变小/不变）。
【答案】 ①. 反射 ②. 虚 ③. 不变
【解析】
【详解】[1][2]平静的湖面相当于平面镜，在湖面上形成战机的“倒影”属于平面镜成像，是由于光的反射形成的虚像。
[3]由平面镜成像特点之一，平面镜成像与物体等大，可知，当战机往高处拉升时，则 “倒影”大小不变
14. 如图所示，在“探究凸透镜成像规律”的实验中，蜡烛到凸透镜的距离大于2倍焦距，移动光屏至适当位置，光屏上呈现一个倒立、_____的实像，则透镜焦距的范围为_____。生活中的_____（照相机/投影仪/放大镜）就是应用了这样的成像规律。
【答案】 ①. 缩小 ②. 10.0cm
【详解】[1]由题意知，蜡烛到凸透镜的距离大于2倍焦距，所以在光屏上所的是倒立、缩小的实像。
[2]由图示知，像距为20.0cm，而成倒立、缩小实像时，像距大于一倍焦距而小于二倍焦距，所以透镜焦距的范围为
10.0cm
15. 2022年4月16日神舟十三号载人飞船返回舱安全返航，为保证返回舱安全着陆，控制中心通过 ___________波传输数据多次联调测试。着陆后的返回舱表面有烧蚀痕迹，这是返回舱与大气层摩擦引起的，此过程的能量转化情况与汽油机的 ___________冲程相同，它们都是通过 ___________方式改变物体内能的。
【答案】 ①. 电磁 ②. 压缩 ③. 做功
【解析】
【详解】[1]电磁波可以在真空中传播，控制中心通过电磁波传输数据多次联调测试。
[2][3]返回舱与大气层摩擦，机械能转化为内能，返回舱内能增大，温度升高，着陆后的返回舱表面有烧蚀痕迹；此过程的能量转化与汽油机的压缩冲程相同：活塞压缩气体，对气体做功，使气体内能增加，温度升高。它们都是通过做功的方式改变物体的内能。
16. 如图甲所示，是小明利用装有沸水的烧杯“探究某种固体熔化规律”的实验。图乙是根据实验数据描绘出的该固体温度随时间变化的图像。由图乙可知，该固体是______（晶体/非晶体）；实验中，热从火焰传递给水，却不会反过来传递，说明能量的转移具有_______性；图乙中，物质在A点时具有的内能 ______（大于/等于/小于）在B点时的内能；
【答案】 ①. 晶体 ②. 方向 ③. 小于
【解析】
【详解】[1]由图乙可知，该固体熔化过程中有一段时间温度不变，持续吸热，符合晶体熔化的特点，所以可知该固体是晶体。
[2]能量的传递具有方向性，无法逆向传递。
[3]由图乙可知，A点是该固体刚开始熔化的时间，B点时其将要完全熔化的时间，从A点到B点这段时间该固体温度不变，但是持续吸热，内能增加，所以物质在A点时具有的内能小于在B点时的内能
17. 如图是小王做“观察水的沸腾”实验的情形，安装器材时先确定 ___________（A/B）的高度，此时水温为 ___________ ℃。沸腾时，水中产生大量气泡，气泡在上升过程中不断 ___________（变大/变小/不变）。
【答案】 ①. B ②. 91 ③. 变大
【解析】
【详解】[1]在实验中需要用酒精灯的外焰加热，所以应先确定铁圈的高度，即安装器材时先确定B的高度。
[2]温度计的每一个大格代表10℃，每一个小格代表1℃，由图乙可知，水的温度是91℃。
[3]水沸腾时，产生大量的水蒸气，形成气泡，气泡在上升过程中体积变大，这时候继续对水加热，温度不变。
18. 家庭电路中的熔断器内装有熔丝。熔断器的陶瓷外壳属于___________（导体/绝缘体）；当家庭电路中电流过大时，熔丝会自动熔断，这是利用了电流的___________效应；相同长度和材料做成的熔丝，___________（粗/细）的更容易熔断。
【答案】 ①. 绝缘体 ②. 热 ③. 细
【解析】
【分析】
【详解】[1]熔断器的陶瓷外壳不容易导电，因此属于绝缘体。
[2]当家庭电路中电流过大时，熔丝会自动熔断，这是利用了电流的热效应。
[3]因为电阻大小与材料、长度以及横截面积有关，当材料与长度一定时，电阻与横截面积成反比，所以相同长度和材料做成的熔丝，越细电阻越大，由Q=I2Rt可知相同时间内电阻越大，产生的热量越多，越容易熔断，即熔丝细的更容易熔断。
19. 如图，小明家电能表的表盘读数为______kW•h，他将电水壶单独接在电路中烧水，壶内水的质量为1.2kg，初温为28℃，加热5min水温升高了50℃，电能表的指示灯闪烁60次，在这段时间内水吸热______J，电水壶的实际功率是______W。【】
【答案】 ①. 2023.4 ②. ③. 1200
【解析】
【详解】[1]电能表的最后一位是小数，小明家电能表的表盘读数为2023.4kW·h。
[2]水吸收的热量
[3]表示电路中每消耗1kW·h的电能，电能表的指示灯闪烁600次，则电能表的指示灯闪烁60次消耗的电能
电热水壶的实际功率
20. 在家庭用电的调查研究综合实践活动中，小明发现电热水壶工作时有两挡，分别是加热挡和保温挡。其工作原理如图所示（虚线框内为电热水壶的发热部位）。查看说明书知道加热挡的功率是1100W，保温挡的功率是22W。当开关S置于 ___________（选填“1”或“2”）时电热水壶处于加热挡，R1阻值是 ___________Ω，保温状态时R2的功率是 ___________W。
【答案】 ①. 2 ②. 44 ③. 21.56
【解析】
【详解】[1]当S置于1时，R1、R2串联；当S置于2时，R2被短路，电路为R1的简单电路；因为串联电路中的总电阻大于各串联导体的电阻，所以由可知，电路为R1的简单电路时，电路中的电阻最小，电功率最大，电热水壶为加热挡；R1、R2串联时，电路中的电阻最大，电功率最小，电热水壶为保温挡；因此当开关S置于2时，电饭煲处于加热状态。
[2]加热挡时，电路为R1的简单电路，由可知，R1的阻值
[3]由可知，保温挡时电路中的总电阻
保温挡时，R1、R2串联，由串联电路的电阻特点可知，R2的电阻
由可知，保温时电路的电流
则保温状态时R2的功率
三、解答题：（共52分）
21. 在图中将三孔插座与电灯的电路分别补画完整，使之符合安全用电要求；
【答案】
【解析】
【详解】因为开关要接在火线与用电器之间，由图可知，最上面的线为火线；三孔插座的中间孔接地线，所以最下面的为地线，则中间的线为零线，三孔插座的接法：左孔接零线、右孔接火线，中间孔接入地线，如图所示
22. 在图中根据磁感线的方向，用“+”号标出电源正极。
【答案】
【解析】
【详解】磁体外部的磁感线是从N极出来，回到S极的，所以螺线管的左端为N极，右端为S极，根据安培定则可知，电流从螺线管的左端流入，右端流出，则电源的左端为正极，如图：
23. 在图中画出通过凸透镜后的折射光线。
【答案】
【解析】
【详解】光经过凸透镜会发生折射，经过凸透镜焦点的光线经凸透镜折射后平行于主光轴射出；经过凸透镜光心的光线传播方向不变，沿直线传播。如图所示：
24. 工人用如图所示装置在 10s 内将质量为45kg的货物匀速提升 2m，此过程中拉力的功率为 120W．不计绳重和轮与轴的摩擦．g 取 10N/kg 求：
（1）有用功；
（2）工人的拉力；
（3）滑轮组的机械效率．
【答案】（1）900J；（2）200N；（3）75%
【解析】
【详解】(1)货物重力
G＝mg＝45kg×10N/kg＝450N
提升货物做的有用功
W有用＝Gh＝450N×2m＝900J
(2)由P＝得，拉力做的总功
W总＝Pt＝120W×10s＝1200J
由图可知，n＝3，则拉力移动的距离
s＝3h＝3×2m＝6m
由W＝Fs可得，拉力的大小
F＝＝200N
(3)滑轮组的机械效率
η＝×100%＝75%.
【点睛】（1）知道货物的质量和提升的高度，根据W＝Gh＝mgh求出有用功；（2）知道拉力的功率和作用时间，根据W＝Pt求出拉力做的总功，由图可知滑轮组绳子的有效股数，根据s＝nh求出绳端移动的距离，利用W＝Fs求出拉力的大小；（3）滑轮组的机械效率等于有用功与总功之比．
25. 图甲是小明设计的一个监测环境温度的电路原理图，电源电压为18V不变，定值电阻标有“12V 6W”，电流表量程为0~0.6A。电压表量程为0~15V。热敏电阻的阻值随环境温度变化关系如图乙。求：
（1）定值电阻的阻值；
（2）环境温度为25℃时，电路的总功率；
（3）该电路能安全测量的最高环境温度。
【答案】（1）；（2）5.4W；（3）
【解析】
【详解】解：（1）由于定值电阻R0标有“12V 6W”，则定值电阻额定电压为12V，额定功率为6W，所以定值电阻正常工作时的电流
则定值电阻的阻值
（2）根据图乙可知，当环境温度为25℃时，，此时电路中的总电阻
电路中的电流
电路消耗的功率
（3）电压表量程为0~15V，电阻两端最大电压，此时电阻两端电压
通过电阻的电流
所以热敏电阻最大值
由乙图可知，当时，最高环境温度。
答：（1）定值电阻的阻值为24Ω；
（2）环境温度为25℃时，电路的总功率为5.4W；
（3）该电路能安全测量的最高环境温度为40℃。
26. 在探究光的反射规律时，小明进行如图所示的实验。
（1）如图甲，小明先将平面镜平放在水平桌面上，再把表面___________（光滑/粗糙）些的白色硬纸板___________放在平面镜上。
（2）小明让一束光贴着纸板E射到平面镜上，在纸板F上会看到反射光线，然后将纸板F绕ON向后折，如图乙，在纸板F上___________（看到/看不到）反射光线，此时，反射光___________（存在/不存在）。
（3）为了进一步确定反射光线的位置，小明将纸板F沿PO剪开，把上半部分向后折，如图丙，发现在纸板F___________（上/下）半部分会看到反射光线。说明反射光线、入射光线和法线___________（在/不在）同一平面。
【答案】 ①. 粗糙 ②. 竖直/垂直 ③. 看不到 ④. 存在 ⑤. 下 ⑥. 在
【解析】
【分析】
【详解】（1）[1][2]如果纸板没有与平面镜垂直放置，由于法线与镜面垂直，且反射光线、入射光线、法线在同一平面内，因此，当光贴着纸板沿EO入射时，不能在纸板上看到反射光；所以硬纸板放在平面镜上时，要保持与镜面垂直。
为了看清楚纸板上的光路，白色的纸板材质应较粗糙些，光线射在上面发生了漫反射，反射光线射向各个方向，无论从哪个角度看，都能看得清楚。
（2）[3][4]光在反射时，反射光线、入射光线、法线在同一平面内，让一束光贴着纸板E射到平面镜上，在纸板F上会看到反射光线，然后将纸板F绕ON向后折，在纸板F上看不到反射光线，此时反射光线存在。
（3）[5][6]将纸板沿PQ剪开，将纸板的上半部分向后折，如图丙所示，发现在纸板右侧的下部会看到反射光线，而上部不会看到反射光线，此实验现象说明反射光线、入射光线和法线在同一平面。
27. 小明和小华做“探究凸透镜成像的规律”实验。
（1）将平行光正对凸透镜照射，在透镜另一侧移动光屏，直至光屏上形成一个 ___________的光斑，如图甲所示，该凸透镜的焦距为 ___________cm；
（2）在组装并调整实验器材时，___________（需要/不需要）将蜡烛点燃，调整的目的是使像呈现在 ___________；
（3）小明把蜡烛和光屏移动到图乙位置时，光屏上恰好成清晰倒立、缩小的实像，若移走光屏后 ___________（能/不能）成像。同组的小华用相同的器材进行实验，也把蜡烛移动到图乙位置，读出的像距与小明不同，原因可能是 ___________。
【答案】 ①. 最小、最亮 ②. 10.0 ③. 需要 ④. 光屏中央 ⑤. 能 ⑥. 见解析
【解析】
【详解】（1）[1]由图甲可知，将平行光正对凸透镜，移动光屏，在光屏上得到一个最小最亮的光斑，此时光屏的位置就是焦点的位置。
[2]焦距是焦点到透镜光心的距离，由图甲知，刻度尺的分度值为1cm，所以凸透镜的焦距为
f=60.0cm-50.0cm=10.0cm
（2）[3][4]为了使像成在光屏的中央，实验前需要使烛焰、光屏的中心、凸透镜的中心在同一高度上，即烛焰、光屏的中心在凸透镜的主光轴上，所以需要点燃蜡烛。
（3）[5]由图乙可知，此时的物距为30.0cm，大于二倍焦距，成倒立、缩小的实像，若移走光屏后仍然能成像。因为光屏只起承接像的作用，有无光屏，烛焰的光线都会会聚，都能成像。
[6]小华也把蜡烛移动到图乙位置，读出的像距与小明不同，原因可能是没有成清晰的像就读像距。
28. 在“测量小灯泡电阻”的实验中，小明观察到小灯泡上标有“2.5V”的字样，电源电压为4.5V，滑动变阻器R1标有“15Ω 1A”，R2标有“20Ω 1A”。
（1）用笔画线代替导线，将电路连接完整_______；
（2）连接好电路闭合开关后，移动滑片发现灯泡始终不亮，猜想可能原因：①小灯泡断路，②小灯泡短路，③滑动变阻器断路。他观察到电压表没有示数，由此可以判断猜想_______（填序号，下同）是错误的，又进一步观察到电流表有示数，可判断猜想_______也是错误的，最终确定出故障；
（3）问题解决后，移动滑动变阻器滑片，当电压表示数为2.3V时，为了让灯泡正常发光，此时应将滑片向________（左/右）侧移动，使电压表示数为______V；
（4）当灯泡正常发光时，电流表示数如图乙所示，则小灯泡正常发光时电阻为_______Ω；（保留一位小数）
（5）如表是实验中测量的几组数据，其中一个电流数据有误，此数据为______，理由是__；
（6）要完成表中数据测量，实验中应选择的滑动变阻器为__________。
【答案】 ①. ②. ① ③. ③ ④. 右 ⑤. 2.5 ⑥. 8.3 ⑦. 0.37 ⑧. 不符合灯丝电阻随温度的升高而增大的规律 ⑨. R2
【解析】
【详解】（1）[1]在“测量小灯泡电阻”的实验中，灯泡、滑动变阻器和电流表串联，电压表并联在灯泡两端；滑动变阻器上下各选一个接线柱串联在电路中，如图所示
（2）[2][3]电压表没有示数，说明电压表并联的电路可能短路，由此可以判断猜想①是错误的；电流表有示数，说明电路是通路，据此可以判断③也是错误的，最终确定出故障是小灯泡短路。
（3）[4][5]问题解决后，移动滑动变阻器滑片，当电压表示数为2.3V，小于灯泡额定电压2.5V，为了让灯泡正常发光，应增大灯泡两端的电压，根据串联电路电压规律，应减小滑动变阻器两端的电压，即减小滑动变阻器接入电路的阻值，故应将滑片向右侧移动，使电压表示数为2.5V。
（4）[6]当灯泡正常发光时，电流表示数如图乙所示，电流表选用小量程，分度值0.02A，其示数为0.3A，则小灯泡正常发光时电阻为
（5）[7][8]小灯泡的电阻随着温度的升高而增大，即随着灯泡两端的电压的增大而增大，根据欧姆定律可知：第1组数据小灯泡的电阻为
同理小灯泡其它组数据的电阻从左向右依次是6Ω、7.1Ω、8.3Ω、8.1Ω，由于最后一组数据不符合灯丝的电阻随温度的升高而增大的规律，故此数据为0.37。
（6）[9]根据表中数据，灯泡两端电压最小为1.0V，此时滑动变阻器接入电路的阻值最大，电压为
此时电路中的电流为0.2A，滑动变阻器的阻值为
故实验中应选择的滑动变阻器为R2。
29. 阅读短文，回答问题。
磁悬浮人工心脏泵
磁悬浮人工心脏泵被称为“救命神器”，为挽救生命创造机会，是一项必不可少的生命支持技术，代表着一个国家危重症的急救水平。
血液是人体输送氧气与营养的主要载体，心脏就像发动机，推动血液在血管中循环。医生给心脏疾病的患者做手术时，往往要用一种称为“磁悬浮人工心脏泵”的体外装置来代替心脏，以维持血液继续流动。
如图甲是该装置的示意图，线圈AB固定在用某种金属材料制成的活塞柄上，通电时线圈与活塞柄组成的系统与固定在左侧的磁体相互作用，从而带动活塞运动。活塞筒通过阀门与血管相连，阀门S1只能向外开启，S2只能向内开启。手术时，还需要利用电磁血流计来检测血流速度v和血流量Q（血流量指单位时间内通过血管横截面的血液体积），其示意图如图乙所示。使用时，将血管放置于两磁极之间，两金属电极a、b与血管壁接触，就会有微弱电流流过仪表显示出血流速度。研究表明，血液匀速通过血管时，受到的阻力与血液的流速成正比。
（1）正常人血液循环所需要的动力来自于 ___________；
（2）甲图中，当线圈中的电流从B流向A时，活塞向 ___________（选填“左”或“右”）运动，血液从 ___________（选填“S1流出”或“S2流入”）；
（3）血管中有血液流过时，电磁血流计能检测到微弱的电流，从能量转化的角度分析，这是 ___________能转化为 ___________能的过程；
（4）若某次测得血液匀速流动的速度为0.2m/s，血管的横截面积为5×10﹣4m2，则血管中血流量为 ___________m3/s；
（5）当心脏主动脉血管的横截面积一定，血液以不同速度匀速流动时，推动血液流动的功率P与血流量Q的关系图像为 ___________。
【答案】 ①. 心脏 ②. 右 ③. S1流出 ④. 机械 ⑤. 电 ⑥. 1×10﹣4 ⑦. C
【解析】
【详解】（1）[1]血液是人体输送氧气与营养的主要载体，心脏就像发动机，推动血液在血管中循环。
（2）[2][3]当线圈中的电流从B流向A时，由安培定则可知，螺线管左端为N极，此时同名磁极相互排斥，故活塞右移，S1打开，S2闭合，血液从S1流出。
（3）[4][5]血液流动就会有微弱电流流过仪表显示出血流速度，因此其原理相当于发电机，将机械能转化为电能。
（4）[6]已知
血管的横截面积为5×10﹣4m2；则血流量为
（5）[7]根据题意可知，当心脏主动脉血管的横截面积一定，血液匀速通过血管时，当流速变大时，血流量Q随之变大，血液受到的阻力变大，根据可知，推动血液流动的功率变大，由于受到的阻力与血液的流速成正比，流速越大，阻力越大，所以功率P的增大量要大一些，故ABD不符合题意，C符合题意。
故选C。U/V
1.0
1.5
2.0
2 5
3.0
I/A
0.2
025
0.28
0.37
相关试卷
江苏省盐城市亭湖区盐城市毓龙路实验学校2023-2024学年九年级下学期3月月考物理试题（原卷版+解析版）： 这是一份江苏省盐城市亭湖区盐城市毓龙路实验学校2023-2024学年九年级下学期3月月考物理试题（原卷版+解析版），文件包含江苏省盐城市亭湖区盐城市毓龙路实验学校2023-2024学年九年级下学期3月月考物理试题原卷版docx、江苏省盐城市亭湖区盐城市毓龙路实验学校2023-2024学年九年级下学期3月月考物理试题解析版docx等2份试卷配套教学资源，其中试卷共31页， 欢迎下载使用。
江苏省盐城市大丰区飞达路初级中学2023-2024学年八年级下学期3月月考物理试题（原卷版+解析版）： 这是一份江苏省盐城市大丰区飞达路初级中学2023-2024学年八年级下学期3月月考物理试题（原卷版+解析版），文件包含江苏省盐城市大丰区飞达路初级中学2023-2024学年八年级下学期3月月考物理试题原卷版docx、江苏省盐城市大丰区飞达路初级中学2023-2024学年八年级下学期3月月考物理试题解析版docx等2份试卷配套教学资源，其中试卷共24页， 欢迎下载使用。
江苏省盐城市建湖县汇杰初级中学2023-2024学年九年级下学期新课结束调研物理试题（原卷版+解析版）： 这是一份江苏省盐城市建湖县汇杰初级中学2023-2024学年九年级下学期新课结束调研物理试题（原卷版+解析版），文件包含精品解析江苏省盐城市建湖县汇杰初级中学2023-2024学年九年级下学期新课结束调研物理试题原卷版docx、精品解析江苏省盐城市建湖县汇杰初级中学2023-2024学年九年级下学期新课结束调研物理试题解析版docx等2份试卷配套教学资源，其中试卷共34页， 欢迎下载使用。
