江苏省连云港市赣榆初级中学2023-2024学年九年级下学期4月月考物理试题（原卷版+解析版）
展开
这是一份江苏省连云港市赣榆初级中学2023-2024学年九年级下学期4月月考物理试题（原卷版+解析版），文件包含江苏省连云港市赣榆初级中学2023-2024学年九年级下学期4月月考物理试题原卷版docx、江苏省连云港市赣榆初级中学2023-2024学年九年级下学期4月月考物理试题解析版docx等2份试卷配套教学资源，其中试卷共27页， 欢迎下载使用。

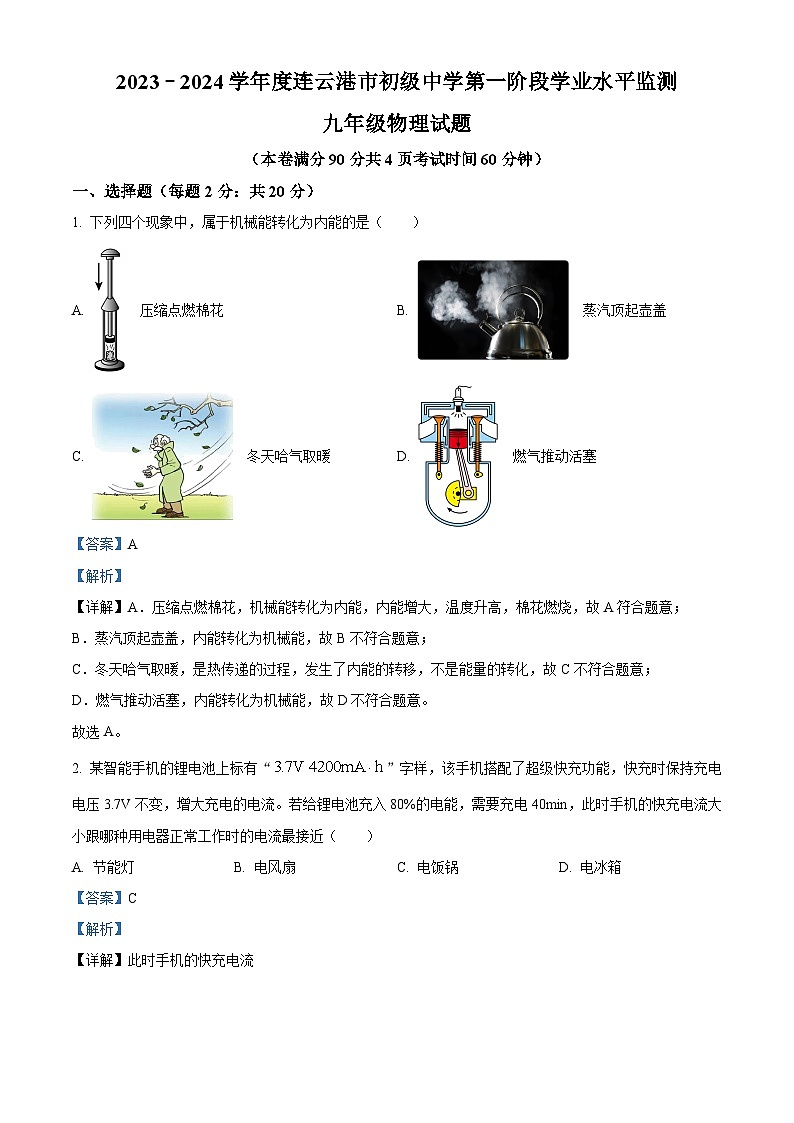

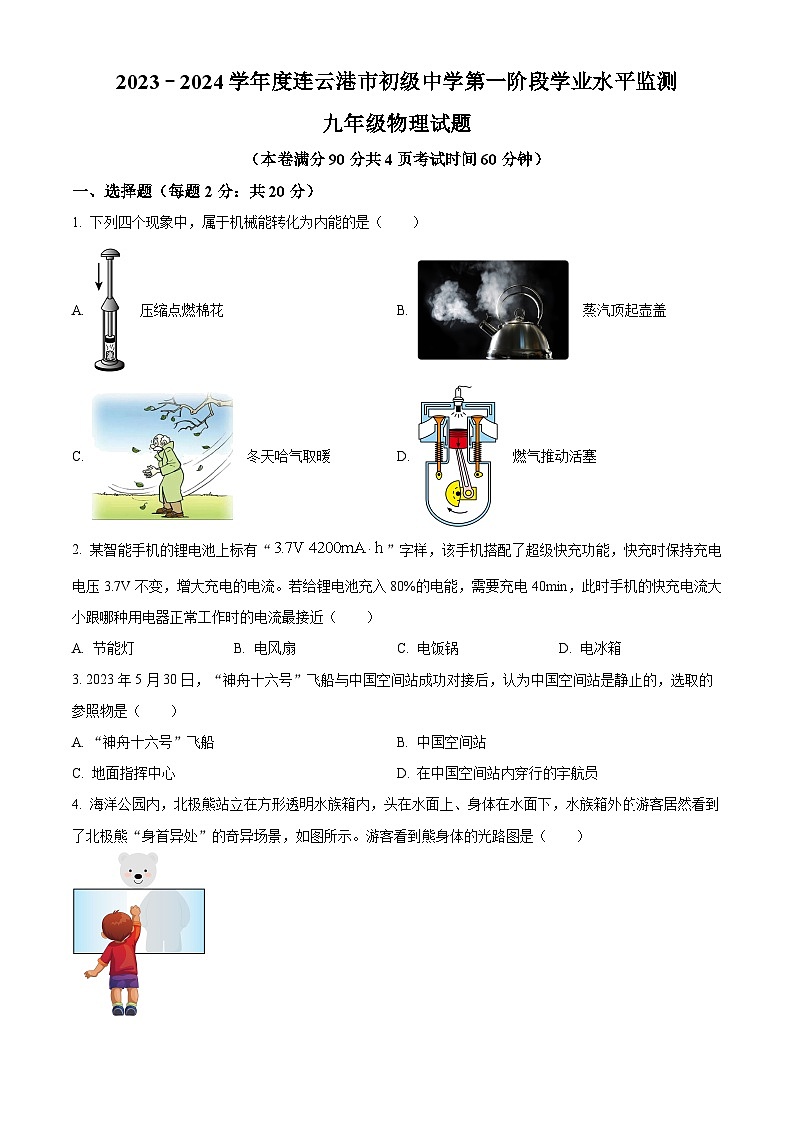

（本卷满分90分共4页考试时间60分钟）
一、选择题（每题2分：共20分）
1. 下列四个现象中，属于机械能转化为内能的是（ ）
A. 压缩点燃棉花B. 蒸汽顶起壶盖
C. 冬天哈气取暖D. 燃气推动活塞
【答案】A
【解析】
【详解】A．压缩点燃棉花，机械能转化为内能，内能增大，温度升高，棉花燃烧，故A符合题意；
B．蒸汽顶起壶盖，内能转化为机械能，故B不符合题意；
C．冬天哈气取暖，是热传递的过程，发生了内能的转移，不是能量的转化，故C不符合题意；
D．燃气推动活塞，内能转化为机械能，故D不符合题意。
故选A。
2. 某智能手机的锂电池上标有“”字样，该手机搭配了超级快充功能，快充时保持充电电压3.7V不变，增大充电的电流。若给锂电池充入80%的电能，需要充电40min，此时手机的快充电流大小跟哪种用电器正常工作时的电流最接近（ ）
A. 节能灯B. 电风扇C. 电饭锅D. 电冰箱
【答案】C
【解析】
【详解】此时手机的快充电流
A．节能灯正常工作时的电流约0.1A，故A不符合题意；
BD．电风扇、电冰箱正常工作时的电流约1A，故BD不符合题意；
C．电饭锅正常工作时的电流约5A，故C符合题意。
故选C。
3. 2023年5月30日，“神舟十六号”飞船与中国空间站成功对接后，认为中国空间站是静止的，选取的参照物是（ ）
A. “神舟十六号”飞船B. 中国空间站
C. 地面指挥中心D. 在中国空间站内穿行宇航员
【答案】A
【解析】
【详解】A．“神舟十六号”飞船与中国空间站成功对接后，以“神舟十六号”为参照物，中国空间站位置没有发生变化，是相对静止的，故A符合题意；
B．研究物体运动状态时不能选取其自身为参照物，故B不符合题意；
C．“神舟十六号”飞船与中国空间站成功对接后继续绕地球旋转，以地面指挥中心为参照物，他们是运动的，故C不符合题意；
D．在中国空间站内穿行的宇航员为参照物，中国空间站位置发生变化，是运动的，故D不符合题意。
故选A。

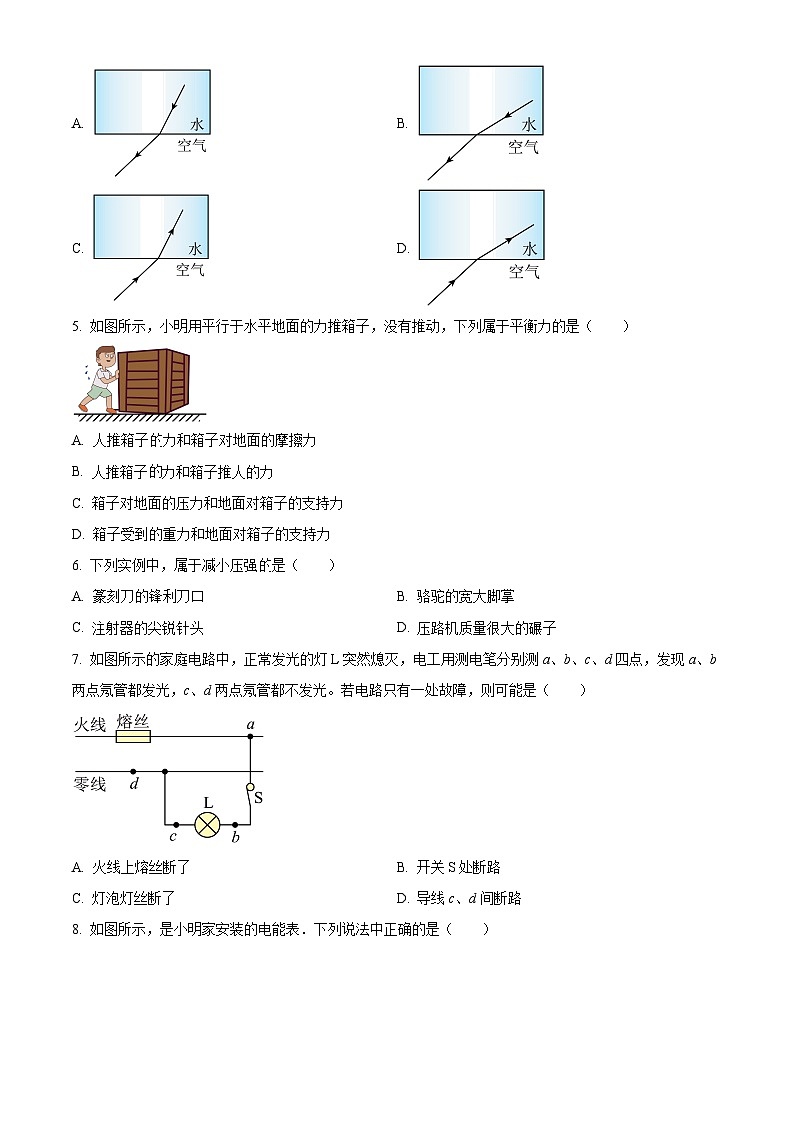

4. 海洋公园内，北极熊站立在方形透明水族箱内，头在水面上、身体在水面下，水族箱外的游客居然看到了北极熊“身首异处”的奇异场景，如图所示。游客看到熊身体的光路图是（ ）
A. B.
C. D.

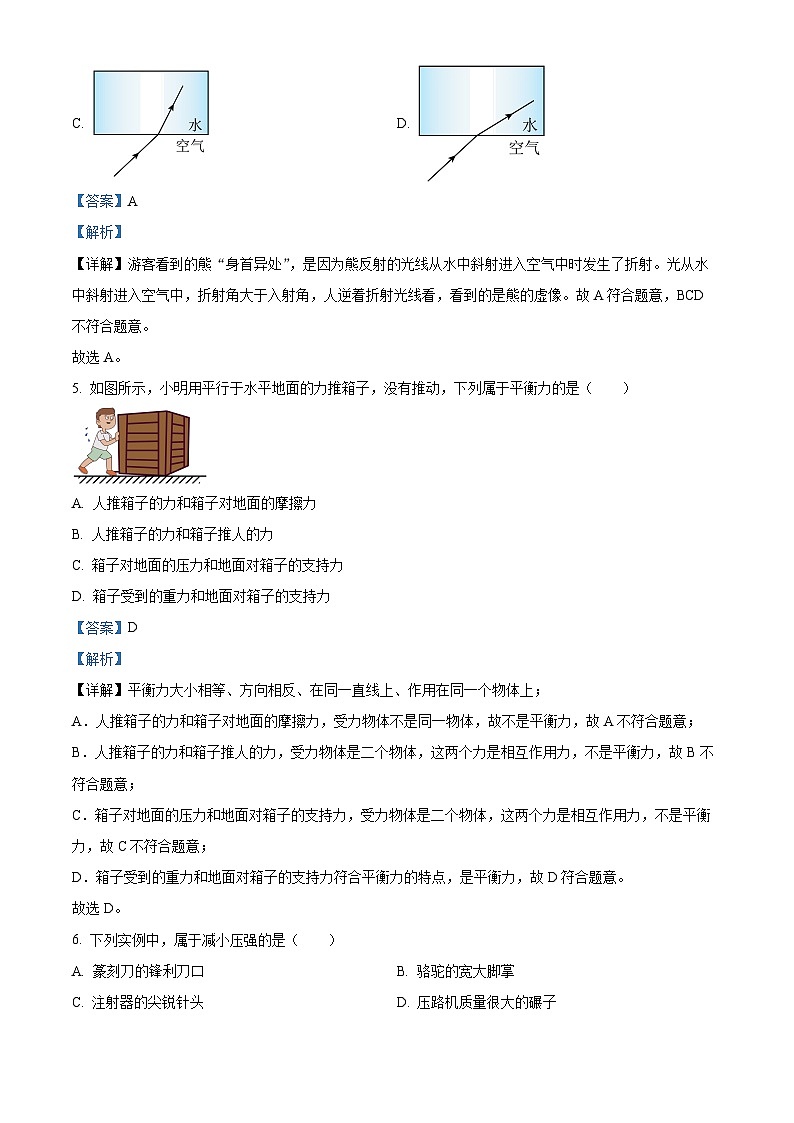

【答案】A
【解析】
【详解】游客看到的熊“身首异处”，是因为熊反射的光线从水中斜射进入空气中时发生了折射。光从水中斜射进入空气中，折射角大于入射角，人逆着折射光线看，看到的是熊的虚像。故A符合题意，BCD不符合题意。
故选A。
5. 如图所示，小明用平行于水平地面的力推箱子，没有推动，下列属于平衡力的是（ ）
A. 人推箱子的力和箱子对地面的摩擦力
B. 人推箱子的力和箱子推人的力
C. 箱子对地面的压力和地面对箱子的支持力
D. 箱子受到的重力和地面对箱子的支持力
【答案】D
【解析】
【详解】平衡力大小相等、方向相反、在同一直线上、作用在同一个物体上；
A．人推箱子的力和箱子对地面的摩擦力，受力物体不是同一物体，故不是平衡力，故A不符合题意；
B．人推箱子的力和箱子推人的力，受力物体是二个物体，这两个力是相互作用力，不是平衡力，故B不符合题意；
C．箱子对地面的压力和地面对箱子的支持力，受力物体是二个物体，这两个力是相互作用力，不是平衡力，故C不符合题意；
D．箱子受到的重力和地面对箱子的支持力符合平衡力的特点，是平衡力，故D符合题意。
故选D。
6. 下列实例中，属于减小压强的是（ ）
A. 篆刻刀的锋利刀口B. 骆驼的宽大脚掌
C. 注射器的尖锐针头D. 压路机质量很大的碾子
【答案】B
【解析】
【详解】A．篆刻刀的锋利刀口，是在压力一定时，通过减小受力面积来增大压强，故A不符合题意；
B．骆驼的宽大脚掌，是在压力一定时，通过增大受力面积来减小压强，故B符合题意。
C．注射器的尖锐针头，是在压力一定时，通过减小受力面积来增大压强，故C不符合题意；
D．压路机质量很大的碾子，是在受力面积一定时，通过增大压力来增大压强，故 D不符合题意。
故选B。
7. 如图所示的家庭电路中，正常发光的灯L突然熄灭，电工用测电笔分别测a、b、c、d四点，发现a、b两点氖管都发光，c、d两点氖管都不发光。若电路只有一处故障，则可能是（ ）
A. 火线上熔丝断了B. 开关S处断路
C. 灯泡灯丝断了D. 导线c、d间断路
【答案】C
【解析】
【详解】家庭电路中火线和零线之间的电压为220V，火线与地线之间的电压为220V，地线和零线之间的电压是0V，试电笔接触火线氖管发光，试电笔接触零线氖管不发光。用试电笔测试火线上a点时氖管发光，说明火线正常，测试b点时氖管发光，说明开关S正常，测试d点时氖管不发光，说明零线正常，测试c点时氖管不发光，说明c点没有与火线相连，可能是灯泡丝断了，故ABD不符合题意，C符合题意。
故选C。

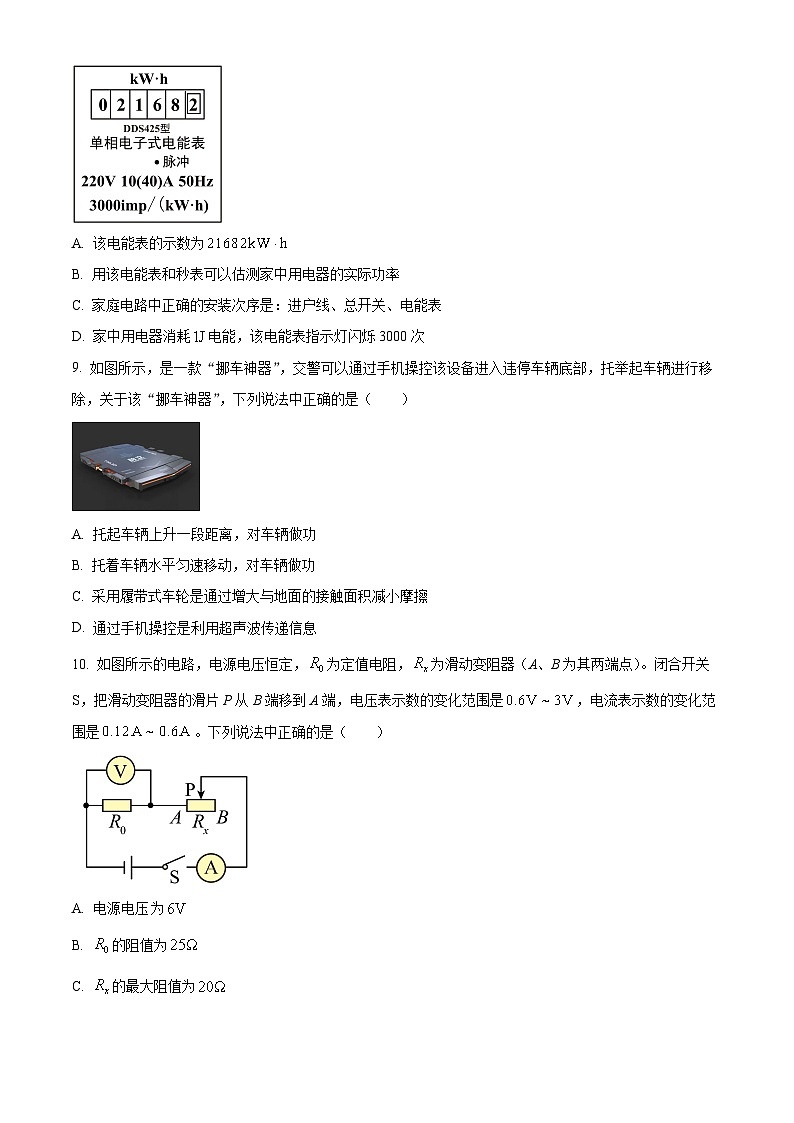

8. 如图所示，是小明家安装的电能表．下列说法中正确的是（ ）
A. 该电能表的示数为
B. 用该电能表和秒表可以估测家中用电器的实际功率
C. 家庭电路中正确的安装次序是：进户线、总开关、电能表
D. 家中用电器消耗电能，该电能表指示灯闪烁3000次
【答案】B
【解析】
【详解】A．该电能表的示数为，故A错误；
B．记录该电能表指示灯闪烁的次数，用秒表测量闪烁一定次数所用的时间，则电能表消耗的电能
估测家中用电器的实际功率
故B正确；
C．家庭电路中正确的安装次序是：进户线、电能表、总开关，故C错误；
D．家中用电器消耗电能，该电能表指示灯闪烁3000次，故D错误。
故选B。
9. 如图所示，是一款“挪车神器”，交警可以通过手机操控该设备进入违停车辆底部，托举起车辆进行移除，关于该“挪车神器”，下列说法中正确的是（ ）
A. 托起车辆上升一段距离，对车辆做功
B. 托着车辆水平匀速移动，对车辆做功
C. 采用履带式车轮是通过增大与地面的接触面积减小摩擦
D. 通过手机操控是利用超声波传递信息
【答案】A
【解析】
【详解】A．挪车神器给车辆向上的力托起车辆，车辆在力的方向上上升一段距离，因此挪车神器对车辆做功，故A正确；
B．托着车辆水平匀速移动，托力竖直向上，移动的距离在水平方向，竖直方向没有移动距离，因此挪车神器对车辆不做功，故B错误；
C．采用履带式车轮是在压力一定时，通过增大与地面的接触面积减小对地面的压强，故C错误；
D．手机能够发射和接收电磁波，通过手机操控是利用电磁波传递信息，故D错误。
故选A。
10. 如图所示的电路，电源电压恒定，为定值电阻，为滑动变阻器（A、B为其两端点）。闭合开关S，把滑动变阻器的滑片P从B端移到A端，电压表示数的变化范围是，电流表示数的变化范围是。下列说法中正确的是（ ）
A. 电源电压为
B. 的阻值为
C. 的最大阻值为
D. 移动滑片P，电路总功率的最小值为
【答案】C
【解析】
【详解】A．当滑片在A端时，电压表示数有最大值3V，此时只有R0接入电路，则电源电压为3V，故A错误；
B．当滑片在A端时，滑动变阻器接入阻值最小，电流有最大值为0.6A，R0阻值为
故B错误；
C．当滑片在B端时，滑动变阻器接入阻值最大，电流有最小值为0.12A，根据串联分压，此时电压表示数为最小值0.6V
故C正确；
D．移动滑片P，当滑片在B端时，电流有最小值为0.12A，此时电路总功率最小，总功率的最小值为
故D错误。
故选C。
二、填空题（每空1分共22分）
11. 制作一组长度不同的PVC管，用胶板拍击管口就能演奏简单的音乐，PVC管发出的声音是由空气_____产生的。拍击不同长度的PVC管，发出声音的_____不同，由于和其他乐器的材料、结构不同，PVC管发出声音的_____不同。
【答案】 ①. 振动 ②. 音调 ③. 音色
【解析】
【详解】[1]声音是由物体的振动产生的，故PVC管发出的声音是由空气振动产生的。
[2]拍击不同长度的PVC管，管的长短不同，筒内空气柱的长短就不同，振动时频率就不同，所以发出声音的音调就不同。
[3]音色反映的是声音的品质与特色，它跟发声体的材料和结构有关，PVC管和其他乐器的材料、结构不同，所以PVC管发出声音的音色不同。
12. 如图所示，在探究平面镜成像特点时，应将茶色玻璃板____放置在水平桌面上。在玻璃板前放一个棋子A，可以看到它在玻璃板后的像，将另一个相同的棋子B放在玻璃板后，使它与______重合，记下两个棋子的位置，两个位置之间的连线与玻璃板____。
【答案】 ①. 竖直 ②. 棋子A的像 ③. 垂直
【解析】
【详解】[1]做“探究平面镜成像的特点”实验，玻璃板应竖直放置在水平桌面上，玻璃板没有竖直放置，前面蜡烛所成的像可能偏高或偏低，这样前面蜡烛的像与后面的蜡烛就无法重合了。
[2]一边移动棋子B，一边用眼睛透过玻璃板观察B，直到B与A的像完全重合，A、B两个棋子完全相同，在比较像与物的大小关系时，棋子B的作用是替代棋子A，与棋子A的像比较大小。
[3]根据平面镜成像的特点可知，像和物的连线与玻璃板是垂直的。
13. 如图所示，平面镜M水平放置，白色纸板竖直地立在平面镜上，纸板由A、B两部分组成，可绕接缝翻折。使一束光紧贴纸板A射向镜面上的O点，只有当纸板B翻折至图中位置时，才能观察到纸板B上呈现反射光线，可知反射光线、入射光线和法线在_______________，此时角度为，则为_______________，将一束光沿方向入射，则反射光将沿_______________方向射出。
【答案】 ①. 同一平面内 ②. 40° ③. OE
【解析】
【详解】[1]反射光线、入射光线和法线都呈现在白色纸板上，在同一个平面上，所以可知在光的反射现象中，反射光线、入射光线和法线在同一个平面内。
[2]由光的反射定律可知，反射角等于入射角，所以入射角为40°时，反射角也等于40°。
[3]由于在光的反射现象中，光路是可逆的，所以将一束光沿原来的反射光路方向入射，则反射光将沿原来的入射光路射出，故反射光将沿OE方向射出。
14. 目前在轨的有中国空间站和国际空间站。中国空间站的轨道高度是：远地点，近地点，如图所示，从远地点到近地点的过程中，其运动速度越来越大，动能逐渐________，重力势能逐渐________。国际空间站内的噪声为，中国空间站内的噪声为，空间站内的噪声主要由设备工作时振动产生，说明中国空间站内设备振动的_________较小、对站内宇航员的影响较小，噪声能传入站内宇航员耳朵的原因是：________。
【答案】 ①. 增大 ②. 减小 ③. 幅度 ④. 见解析
【解析】
【详解】[1][2]由远地点到近地点的过程中，空间站的质量不变，高度逐渐变小，重力势能逐渐减小，速度逐渐变快，动能逐渐增大。
[3][4]空间站内的噪声主要由设备工作时振动产生，中国空间站内的噪声响度较小，说明中国空间站内设备振动的幅度较小，对站内宇航员的影响较小；空间站内有空气，而声音能在空气中进行传播，因此噪声能传入站内宇航员耳朵。
15. 如图所示手摇发电机模型，快速摇动手柄，使线圈在磁场中做切割____ 运动，电路中就会产生电流，这种现象叫作____ 现象，这个过程中____能转化为电能。
【答案】 ①. 磁感线 ②. 电磁感应 ③. 机械
【解析】
【详解】[1][2][3]快速摇动手柄，使闭合电路中的线圈在磁场中做切割磁感线运动，电路中就会产生电流，这种现象叫作电磁感应现象，这种电流叫感应电流，这个过程中线圈的机械能转化为电能。
16. 如图所示，用轻质薄壁的塑料瓶、透明胶带、铁质螺母和塑料软管制作潜水艇模型。潜水艇在水中受到浮力的方向是______。潜水艇通过改变 ______来实现浮与沉，因此需要选择质量合适的螺母作为配重。如果塑料瓶的容积为V，水的密度为ρ水，铁的密度为ρ铁，要让瓶内有一半水时，潜水艇恰能在水中悬浮，则所选螺母质量的表达式为m =_______。
【答案】 ①. 竖直向上 ②. 自重 ③.
【解析】
【详解】[1]浸在液体中物体受到向上的力，叫做浮力，浮力的方向是竖直向上的。
[2]图示潜水艇浸没在水中，排开水的体积不变，所受的浮力不变，是通过改变塑料瓶中的水的重力来改变浮力和重力的大小关系而实现沉浮的，所以是通过改变自重来实验沉浮的。
[3]设螺母的体积为V螺母，塑料瓶浸没在水中，排开水的体积等于塑料瓶与螺母的总体积，受到的浮力
塑料瓶中水的体积
瓶中水的质量
瓶中水的重力
潜水艇悬浮，所受的浮力等于自身的总重，有
F浮=G总=G水+G螺母
即
解得，螺母的质量
17. 我国的乌东德、白鹤滩、溪洛渡、向家坝、三峡、葛洲坝水电站实现联合调度，标志着世界最大的“清洁能源走廊”已形成。水力发电是将水的_______________能转化为电能，水能是_______________（选填“可再生”或“不可再生”）能源，水电站年均发电量可达，若这些电量改用煤进行火力发电，效率为，煤的热值为，则需要用煤_______________。
【答案】 ①. 机械
②. 可再生 ③. 9×1010
【解析】
【详解】[1]水力发电是通过水冲击涡轮机，带动发电机发电，所以是将水的机械能转化为电能。
[2]水能能够从大自然源源不断的获取，所以水能是可再生能源。
[3]水电站年均发电量可达1.08×1018J，若这些电量改用煤进行火力发电，效率为40%，则需要用煤
三、作图题（每题2分共4分）
18. 如图，杠杆AOB保持静止，O为支点，请作出动力的力臂和阻力。
【答案】
【解析】
【详解】阻力F2的作用点在点B，方向竖直向下；过支点O作动力F1的作用线的垂线段，即为动力F1的力臂l1，如图所示
19. 如图，小磁针静止在通电螺线管左侧，请标出小磁针的N极和电源正极。
【答案】
【解析】
【详解】磁感线是从磁体的N极出发，回到S极，所以螺线管的左端为N极，根据安培定则可知，电流从左端流入螺线管，故电源的右端为正极；螺线管的左端为N极，根据磁极间从相互作用规律可知，小磁针的左端为N极。作图如下：
四、实验题（共3小题共26分）
20. 在“测量矿石的密度”实验中：
（1）小华将天平放在水平桌面上并将游码归零后，发现指针静止时指在分度盘中央刻度线的右侧，则应将平衡螺母向___________（选填“左”或“右”）端调节。
（2）图甲是正确测量矿石的质量时使用砝码情况和游码的位置，图乙是用量筒测量矿石体积时的场景，则它的密度为___________g/cm3
（3）矿石的吸水性将导致密度测量值___________（填“大于”“小于”或“等于”）其真实密度。
（4）小丽发现自己只有天平没有量筒，经过思考她想到了测量矿石体积的办法，她找来一个溢水杯和小烧杯如图丙：①用天平测出矿石的质量m1；②用天平测出空小烧杯的质量m2；③溢水杯装满水后，将小矿石放入溢水杯中，并用小烧杯承接溢出的水；④用天平测出小烧杯和溢出水的总质量m3.，则矿石的密度ρ石=___________（用所测物理量和ρ水表示）。
【答案】 ①. 左 ②. 2.54 ③. 大于 ④.
【解析】
【详解】（1）[1]小华将天平放在水平桌面上并将游码归零后，发现指针静止时指在分度盘中央刻度线的右侧，说明左侧偏高，则应将平衡螺母向左端调节。
（2）[2]图甲是正确测量矿石的质量时使用砝码情况和游码的位置，其质量为
m=20g+5g+0.4g=25.4g
图乙是用量筒测量矿石体积时的场景，矿石体积
V=60mL-50mL=10mL=10cm3
则它的密度为
（3）[3]矿石的吸水性将导致测得的矿石体积偏小，根据可知，密度测量值大于其真实密度。
（4）[4]由题意得，矿石体积等于其排开水的体积，即
则矿石的密度为
21. 用图甲所示电路探究通过导体的电流与电压、电阻的关系。器材有：干电池3节（每节电压略小于1.5V），滑动变阻器3个（铭牌上分别标有“5Ω 3A”“20Ω 2A”“50Ω 1.5A”字样），电流表、电压表、开关各一个，阻值为5Ω、10Ω、20Ω的电阻各一个，导线若干。
（1）闭合开关前，应将滑动变阻器的滑片P移至_____（选填“A”或“B”）端；
（2）闭合开关后，电流表和电压表示数为0，移动滑片P，两表指针不偏转；将与电压表“-”接线柱相连的导线从D端拆下，试触C点，电压表指针不偏转，试触B点，电压表指针偏转，若电路中只有一处故障，则可能是______；
（3）排除故障后，重新开始实验，探究电流与电压的关系。闭合开关，电压表示数为0.7V，电流表示数为0.07A。移动滑片P，逐步增大R两端电压，记录电压表的示数U和对应的电流表的示数I；以电流I为纵坐标、电压U为横坐标，采用描点的方式，画出I-U图像，如图乙所示，依据图像，得到的结论是__________；
（4）在探究电流与电阻的关系时，为了能使用上一次的某一组实验数据，断开开关，将R换成5Ω，闭合开关，移动滑片P，电流表示数如图丙所示为_________A；断开开关，换接未使用过的一个电阻，正确操作后，电流表示数应为_______A。
【答案】 ①. B ②. BC断路 ③. 导体电阻一定时，通过导体的电流与导体两端的电压成正比 ④. 0.4 ⑤. 0.1
【解析】
【详解】（1）[1]闭合开关前，为了保护电路，应将滑动变阻器的阻值滑到最大处，即滑片P移至B端。
（2）[2]闭合开关后，电流表示数为0，说明电路可能断路，电压表示数为0，说明电压表与电源没有连通；将与电压表“-”接线柱相连的导线从D端拆下，试触C点，电压表指针不偏转，试触B点，电压表指针偏转，说明此时电压表与电源连通，电压表并联的电路断路，若电路中只有一处故障，则可能是导线BC断路。
（3）[3]用描点的方式，画出图像，如图乙所示，图像是一条过原点的斜线，是正比例函数图线，得到的结论是：导体电阻一定时，通过导体的电流与导体两端的电压成正比。
（4）[4]如图丙，电流表接0~0.6A量程，分度值为0.02A，读数为0.4A。
[5]断开开关，将R换成5Ω，闭合开关，移动滑片P，电流表示数为0.4A，则定值电阻两端的电压保持2V不变；所以使用上一次的实验数据为（2V，0.2A）此时定值电阻的值为10Ω；再次断开开关，换接未使用过的一个电阻应该是20Ω，正确操作后，电流表示数应为
22. 阅读短文，回答文后问题。
木梁承重
中国古建筑历史悠久、体系完整，主要的建筑材料是木材，建造时使用竖立的木柱和横架在柱上的木梁构成房屋的框架，以支撑屋顶的重量。这样的建筑模式要求木梁有较大的承重能力，否则木梁可能会过度弯曲甚至断裂。起初人们认为原始形状的原木更坚固，后来发现并非如此。宋代的建造规范《营造法式》中，对木梁的要求是“凡梁之大小，各随其广分为三分，以二分为厚”，即矩形木梁横截面的高宽比为3∶2，这个规范非常接近现代建筑学的要求。
用如图甲所示的方式可以测试木材的承重能力，在一定限度内木材的形变是弹性形变。木材发生形变时，中间位置的形变量最大，一般用中间位置的形变量x来表示整段木材的形变量。木材的形变系数为E，其计算式为，其中l为木材的长度，h和b分别为木材横截面的高和宽，F为施加在木材上的压力。现代建筑设计要求木梁的形变量不大于木梁长度的，以保障房屋的安全。
（1）三根用同种木材制成的木梁，长度、横截面积大小均相同，按如图乙所示的三种方式使用，其中承重能力最强的是______；
（2）为提高木梁的承重能力，可以在木梁上粘贴一层抗拉伸的材料，效果最好的粘贴位置是（ ）；
A.木梁的顶面 B.木梁的底面
C.木梁的侧面 D.效果都一样
（3）在木材承重能力测试中，得到压力F和形变量x关系图像，如图丙所示的a、b、c三条图线中，正确的是______；
（4）一根木梁长为4m，横截面高为0.1m，宽为0.06m，所用木材的形变系数为1×1010N/m2，则该木梁的最大承重为_____N。
【答案】 ①. ② ②. B ③. c ④. 960
【解析】
【详解】（1）[1]由题意可知，当矩形木梁横截面的高宽比为3∶2时，承重能力最强，因此乙图的②承重能力最强。
（2）[2]在形变最大的位置粘贴一层抗拉伸的材料，由图甲可知，木梁的底面形变最大，所以应该贴在木梁的底面，故B符合题意，ACD不符合题意。
故选B。
（3）[3]由题目的木材的形变系数计算式可得
在其它条件一定时，F与x成正比，当超过最大限重能力木梁可能会过度弯曲甚至断裂。故c图线符合题意。
（4）[4]根据可得，该木梁的最大承重为
五、计算题（共2小题，满分18分）
23. 如图所示，水平地面上有一个扫地机器人，它通过安装在身体底部的三个轮子与地面接触，清扫中利用软毛刷和吸气孔收集灰尘，遇到障碍物能够自动改变方向继续行进，某次机器人开始扫地1min后遇到障碍原地旋转20s，然后继续扫地2min，总行驶路程为36m．已知机器人质量为3.8kg，圆形身体半径为0.2m，三个轮子与地面接触的总有效面积为2×10﹣4m2，行进中受地面的摩擦阻力大小恒为10N，忽略灰尘质量、毛刷支撑以及气流的影响，取g=10N/kg。求：
(1)机器人清扫工作中对地面的压强；
(2)机器人在本次清扫工作中平均速度；
(3)若机器人某段时间以0.5m/s的速度做匀速直线运动，计算机器人该段时间内牵引力的功率。
【答案】(1)；(2)；(3)5W
【解析】
【详解】(1)机器人对水平地面的压力为
机器人对地面的压强为
(2)机器人行驶的总路程
所用总时间为
则机器人在本次清扫工作中的平均速度
(3)因为机器人做匀速直线运动，所以牵引力与阻力平衡，则
由和可得，机器人牵引力的功率为
答：(1)机器人清扫工作中对地面的压强为；
(2)机器人在本次清扫工作中的平均速度为；
(3)机器人该段时间内牵引力的功率5W。
24. 某同学设计的电饭锅具有煮饭和保温两种功能，电路如图所示，闭合开关S1、S2，刚开始触点D与E接触，随着锅内温度升高，热敏电阻R阻值减小，继电器内电流增大，当锅内温度达到103℃时电磁铁吸合衔铁，使触点D脱开E改与F接触；当锅内温度低于50℃时电磁铁松开衔铁，触点D再次与E接触．已知电饭锅工作电压为220V，R1=44Ω，R0为定值电阻，控制电路消耗的功率忽略不计．求：
（1）电饭锅煮饭时消耗的电功率；
（2）要在保温时保持锅内温度不变，假设此时电饭锅散热功率恒为110W，则电路中R2的阻值应为多大；
（3）要给电路加一个保温工作指示灯，则指示灯应该放在图中甲或乙的哪个位置，该指示灯电阻的阻值应具备怎样的特点．
【答案】（1）1100W；（2）396Ω；（3）指示灯应放在图中乙的位置；R2更大
【解析】
【详解】（1）由题和图示知，闭合开关S1、S2，触点D与E接触为煮饭状态，此时R2被短路，只有R1接入电路中，所以电饭锅煮饭时消耗的电功率：P煮饭＝＝1100W；（2）由题意知，保温时触点D脱开E，此时R1、R2串联，为使锅内温度保持不变，电饭锅保温功率应等于散热功率，即：P保温＝P散热＝110W，由P＝可得，保温时电饭锅工作电路的总电阻：R总＝＝440Ω，根据电阻的串联可得，R2的阻值：R2＝R总-R1＝440Ω-44Ω＝396Ω；（3）保温时R2才接入电路，煮饭时R2被短路，所以指示灯应放在图中的乙处；指示灯与R2并联时，并联后的总电阻比并联的每个电阻都小，即比最小的电阻还要小；若指示灯的电阻比R2小，总电阻更小；若指示灯的电阻比R2大，总电阻只比R2小，所以选择阻值比R2更大指示灯，总电阻的变化越小，这样对保温功率的影响较小．
点睛：（1）由题和图示知，闭合开关S1、S2，触点D与E接触为煮饭状态，此时只有R1接入电路中，由P＝计算电饭锅煮饭时消耗的电功率；（2）为使保温时保持锅内温度不变，电饭锅保温功率应等于散热功率，此时触点D脱开E，R1、R2串联，由此根据P＝计算电饭锅保温时的总电阻，从而可得R2的阻值；（3）保温指示灯应在R2接入电路时工作，由此可知应该其位置；指示灯接入电路中后应对电路不产生过大影响，由此分析其阻值特点．
