人教版八年级下册劳动项目四 修复插线板电源线完美版ppt课件

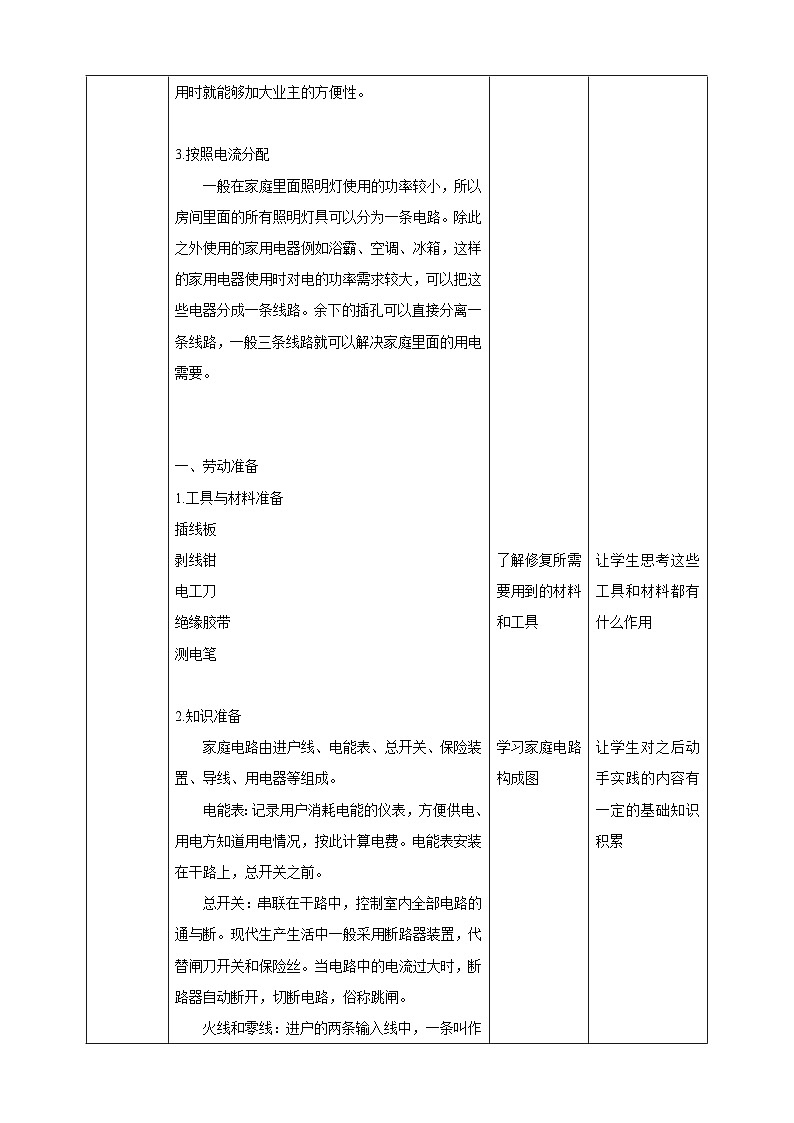

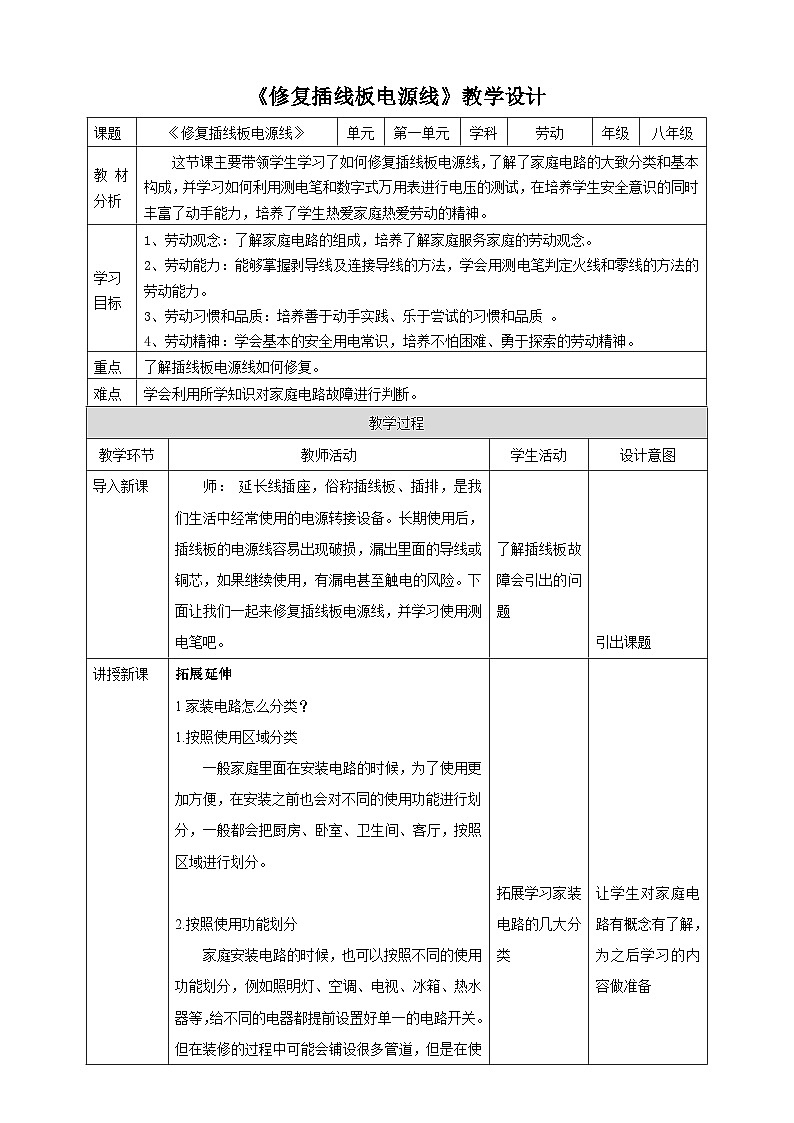

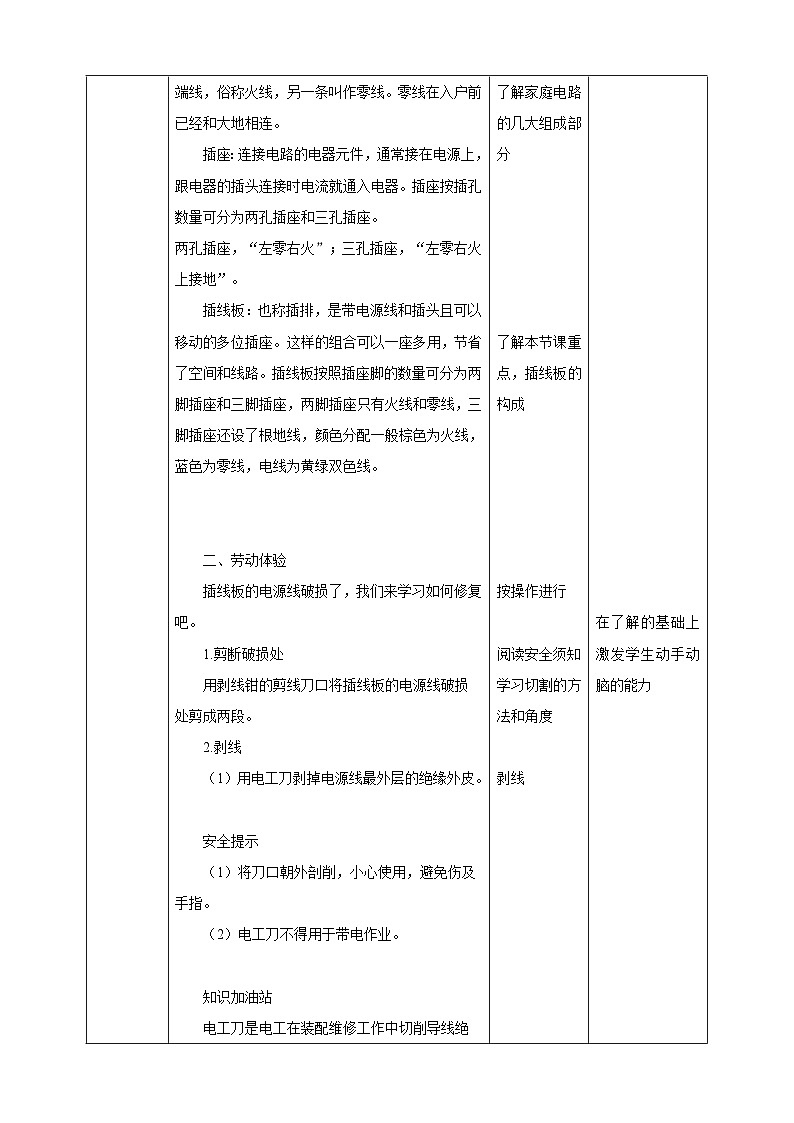

这是一份人教版八年级下册劳动项目四 修复插线板电源线完美版ppt课件，文件包含核心素养目标人教版劳动教育八年级下册劳动项目四《修复插线板电源线》课件ppt、核心素养目标人教版劳动教育八年级下册劳动项目四《修复插线板电源线》教案doc等2份课件配套教学资源，其中PPT共40页， 欢迎下载使用。
1、劳动观念：了解家庭电路的组成，培养了解家庭服务家庭的劳动观念。2、劳动能力：能够掌握剥导线及连接导线的方法，学会用测电笔判定火线和零线的方法的劳动能力。3、劳动习惯和品质：培养善于动手实践、乐于尝试的习惯和品质 。4、劳动精神：学会基本的安全用电常识，培养不怕困难、勇于探索的劳动精神。
延长线插座，俗称插线板、插排，是我们生活中经常使用的电源转接设备。长期使用后，插线板的电源线容易出现破损，漏出里面的导线或铜芯，如果继续使用，有漏电甚至触电的风险。下面让我们一起来修复插线板电源线，并学习使用测电笔吧。
1.按照使用区域分类一般家庭里面在安装电路的时候，为了使用更加方便，在安装之前也会对不同的使用功能进行划分，一般都会把厨房、卧室、卫生间、客厅，按照区域进行划分。
2.按照使用功能划分家庭安装电路的时候，也可以按照不同的使用功能划分，例如照明灯、空调、电视、冰箱、热水器等，给不同的电器都提前设置好单一的电路开关。但在装修的过程中可能会铺设很多管道，但是在使用时就能够加大业主的方便性。
3.按照电流分配一般在家庭里面照明灯使用的功率较小，所以房间里面的所有照明灯具可以分为一条电路。除此之外使用的家用电器例如浴霸、空调、冰箱，这样的家用电器使用时对电的功率需求较大，可以把这些电器分成一条线路。余下的插孔可以直接分离一条线路，一般三条线路就可以解决家庭里面的用电需要。
一、劳动准备1.工具与材料准备
家庭电路由进户线、电能表、总开关、保险装置、导线、用电器等组成。电能表：记录用户消耗电能的仪表，方便供电、用电方知道用电情况，按此计算电费。电能表安装在干路上，总开关之前。
总开关：串联在干路中，控制室内全部电路的通与断。现代生产生活中一般采用断路器装置，代替闸刀开关和保险丝。当电路中的电流过大时，断路器自动断开，切断电路，俗称跳闸。
断路器 闸刀开关
火线和零线：进户的两条输入线中，一条叫作端线，俗称火线，另一条叫作零线。零线在入户前已经和大地相连。
插座：连接电路的电器元件，通常接在电源上，跟电器的插头连接时电流就通入电器。插座按插孔数量可分为两孔插座和三孔插座。两孔插座，“左零右火”；三孔插座，“左零右火上接地”。
插线板：也称插排，是带电源线和插头且可以移动的多位插座。这样的组合可以一座多用，节省了空间和线路。插线板按照插座脚的数量可分为两脚插座和三脚插座，两脚插座只有火线和零线，三脚插座还设了根地线，颜色分配一般棕色为火线，蓝色为零线，电线为黄绿双色线。
二、劳动体验插线板的电源线破损了，我们来学习如何修复吧。1.剪断破损处用剥线钳的剪线刀口将插线板的电源线破损处剪成两段。
2.剥线（1）用电工刀剥掉电源线最外层的绝缘外皮。
安全提示（1）将刀口朝外剖削，小心使用，避免伤及手指。（2）电工刀不得用于带电作业。
知识加油站电工刀是电工在装配维修工作中切削导线绝缘外皮等时使用的工具。使用时，刀面与导线成45°角向前推削，以免割伤导线。使用完毕，立即将刀身折进刀柄。
（2）用剥线钳剥除内部导线的绝缘外皮。
1.将电线放入合适的剥线口。
3.将切断的导线皮往外拉。
（2）同色线线芯交叉。
（4）互换位置准备打结。
（6）缠绕 5~8 圈。
（8）用绝缘胶带缠绕，使其恢复绝缘。
（9）对不同导线重复（2）~（8）操作，使内部导线完全恢复绝缘。
（10）插线板破损电源线修复完毕。
导线连接是电工作业的一项十分重要的工作，导线连接的质量好坏直接关系到整个线路能否安全可靠地运行。对导线连接的基本要求是：连接牢固可靠，接头电阻小，机械强度高，耐腐蚀，耐氧化，绝缘性能好。
4.通电测试测电笔检测插线板的导线是否连接正确。
知识加油站日常生活中，徒手触摸火线是十分危险的。因此火线的辨别十分重要，正常工作中，一般用测电笔来辨别火线和零线。用食指接触笔尾的金属体，其他手指握住笔身，笔尖金属体接触被测插座或插线板的插孔。若氖管发光，接触的就是火线；若氖管不发光，接触的就是零线。
操作提示（1）使用测电笔时要注意握笔方法，若食指没接触笔尾金属体，笔尖金属体接触火线时，氖管不会发光。（2）使用测电笔测试前，应先找到已确定带电的线路，验明测电笔是否能正常使用，再去检查被测插座的零线和火线。安全提示（1）测试须在家长或老师的陪同下进行，保持手干燥，安全操作，不得用手接触笔尖金属体。（2）测试完毕应立即将测电笔撤离带电线路。（3）插线板使用完要切断电源。
测电笔故障现象、故障原因及解决方法如下表所示。
三、劳动提升除了用测电笔检测电路是否有电，还可以用万用表测量电路中的电压来检测电路是否有电。下面介绍用数字式万用表测电压的方法。1.认识数字式万用表
万用表主要用来测量电路中的电压、电流等值的大小，不能区别火线、零线。
2.用数字式万用 表测电压（1）测直流电压。将红表笔插入下部右侧的电阻电压插孔，黑表笔插入公共端插孔。观察所测电池包装上标注的电压，选择大于电池电压的挡位，将换挡旋钮转到该挡位。若测1.5 V的5号电池的电压，将换挡旋钮转到2V直流电压挡位。如果不知道所测直流电压的大小，就从较大挡位到较小挡位试测。红表笔接触电池正极，黑表笔接触电池负极。液晶显示屏显示的数字即为所测电池的电压值。
（2）测交流电压。家庭电路为220V交流电压，故将换挡旋钮转到750V交流电压挡位。插线板连接到家庭电路中，红、黑表笔分别插入插线板的火线和零线插孔，液晶显示屏如果显示的值在220V左右，说明电路中有电，且供电正常。液晶显示屏显示的数字即为所测交流电压值。
操作提示测试完成后，要将万用表换挡旋钮转至“OFF”处，关闭电源。另外，插线板也要切断电源。
铜芯导线之间的连接单股铜芯导线的直线连接单股铜芯导线的直线连接如图示，具体过程如下。① 将去除绝缘层和氧化层的两根单股导线作X形相交，如图（a）所示。② 将两根导线向两边紧密斜着缠绕2～3圈，如图（b）所示。③ 将两根导线扳直，再各向两边绕6圈，多余的线头用钢丝钳剪掉，连接好的导线如图（c）所示。
单股铜芯导线的T字形分支连接单股铜芯导线的T字形分支连接如图所示，具体过程如下。① 将除去绝缘层和氧化层的支路芯线与主干芯线十字相交，然后将支路芯线在主干芯线上绕一圈并跨过支路芯线（即打结），再在主干线上缠绕8圈，如图（a）所示，多余的支路芯线剪掉。② 对于截面积小的导线，也可以不打结，直接将支路芯线在主干芯线缠绕几圈，如图（b）所示。
多芯导线的连接多芯导线的连接如图所示，从图中可以看出，多芯导线之间的连接关键在于各芯线连接点应相互错开，这样可以防止芯线连接点之间短路。
四、劳动收获1.展示一下你的劳动成果吧。2.你是怎样剥导线和连接导线的？简要叙述导线连接的步骤。3.用测电笔测插座火线、零线时，有什么需要注意的地方？4.你学会了用数字万用表测直流、交流电压的方法吗？5.在劳动过程中，你体会到了什么样的劳动精神？6.完成下面的评价表。
举例：在连接绝缘导线前，需要先去掉导线连接处的绝缘层而露出金属芯线，再进行连接 ，剥离的绝缘层长度为50～100mm，通常线径小的导线剥离短些，线径粗的剥离长些。当导线长度不够或接分支线路时，需要将导线与导线连接起来。 导线连接部位是线路的薄弱环节，正确地连接导线可以增强线路的安全性、可靠性，使用电设备能稳定可靠地运行。在连接导线前，要求先去除芯线上污物和氧化层 。
请同学们给自己本节课的表现打个分吧！
请同学们分享用万用表测量直流电压与电流时注意哪些问题。
举例：1、要放正确档位；2、如果测量值未知，首先要放到最高挡位，然后根据测试实际值调整档位，最好使测试值超过档位的半数；3、如果是模拟表，还要注意区分正负极方向。……
请同学们选择动手修复插线板电源线，按照书上的步骤完成制作，并在修复完成后用万用表尝试测电压，和同学进行交流沟通。
本节课我们学习了如何修复插线板电源线，了解了家庭电路的大致分类和基本构成，请同学们自己总结本节课哪些地方是值得日常生活中学习和借鉴的。
修复插线板电源线用测电笔测电压用数字式万用表测电压
请同学们尝试用正确且安全的方法测量家中的电压并分享过程中的经验。
