2023年中考物理一轮复习讲义--欧姆定律题型大总结

这是一份2023年中考物理一轮复习讲义--欧姆定律题型大总结，共4页。试卷主要包含了“网络式”复习法，提高“回头率”，“空想法”，树形图，梳理错题法，“齐头并进”法，1A等内容，欢迎下载使用。
1.“网络式”复习法：即采用章、节、标题、要点四个层次对教材进行梳理和编织记忆网络。
2.提高“回头率”：为了防止遗忘，就要采用提高“回头率”的`方法，即看完一节、一章、一部分之后，再回头扫视一遍，这样知识得到了系统的巩固，效果很好。
3.“空想法”：所谓空想法就是不看课本回想看过的内容;或看课本的大纲填充细节。
4.树形图：复习时，可以在每门考试科目众多的参考书中，选出一本较有代表性的参考书，通读全书后，理出该领域研究的主要线索。
5.梳理错题法：把综合复习阶段做过的所有习题重新浏览一遍。把曾经做错并改正后的题重点看一遍。
6.“齐头并进”法：在复习过程中，由于要复习的学科多，所以必须合理安排时间。学科和学科之间不可偏废。可将每天的时间划分为大致相等的5部分，用于7门课的复习，弱科花的时间稍多一些。

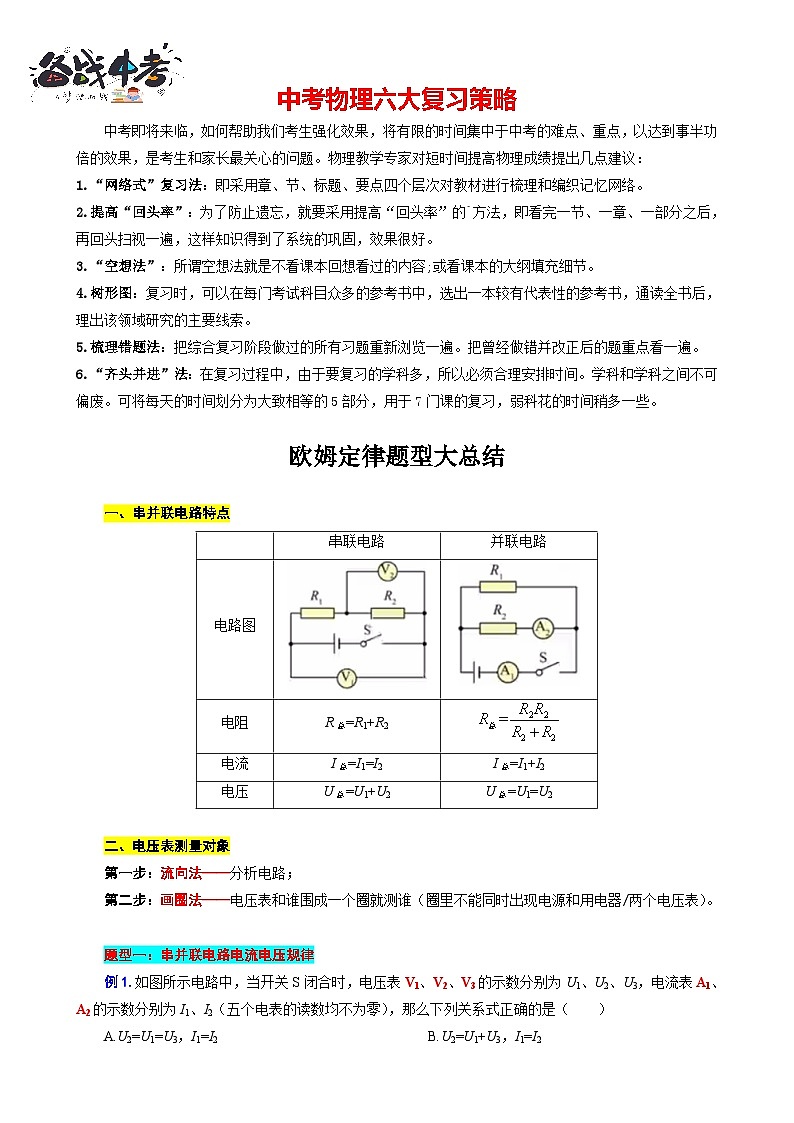

欧姆定律题型大总结
一、串并联电路特点
二、电压表测量对象
第一步：流向法——分析电路；
第二步：画圈法——电压表和谁围成一个圈就测谁（圈里不能同时出现电源和用电器/两个电压表）。
题型一：串并联电路电流电压规律
例1.如图所示电路中，当开关S闭合时，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I1、I2（五个电表的读数均不为零），那么下列关系式正确的是（ ）
A.U2=U1=U3，I1=I2 B.U2=U1+U3，I1=I2
C.U3=U1+U2，I1=I2 D.U3=U1+U2，I1>I2

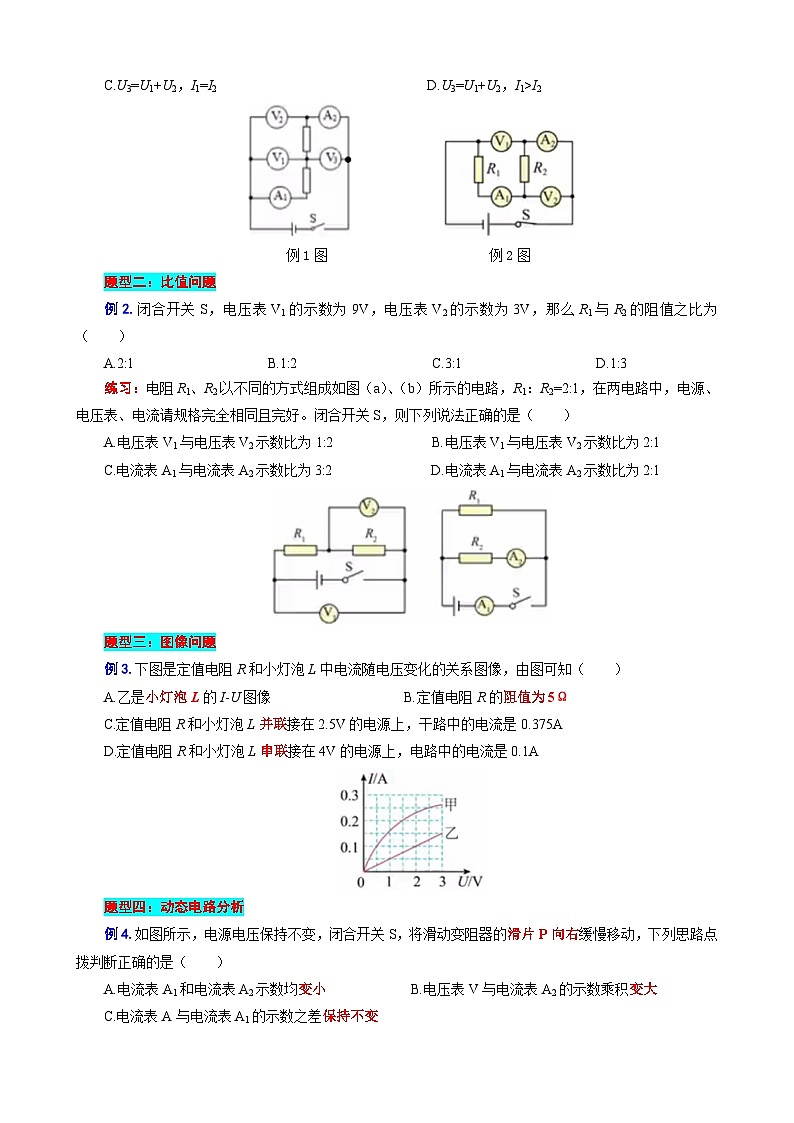

例1图 例2图
题型二：比值问题
例2.闭合开关S，电压表V1的示数为9V，电压表V2的示数为3V，那么R1与R2的阻值之比为（ ）
A.2:1 B.1:2 C.3:1 D.1:3
练习：电阻R1、R2以不同的方式组成如图（a）、（b）所示的电路，R1：R2=2:1，在两电路中，电源、电压表、电流请规格完全相同且完好。闭合开关S，则下列说法正确的是（ ）
A.电压表V1与电压表V2示数比为1:2 B.电压表V1与电压表V2示数比为2:1
C.电流表A1与电流表A2示数比为3:2 D.电流表A1与电流表A2示数比为2:1
题型三：图像问题
例3.下图是定值电阻R和小灯泡L中电流随电压变化的关系图像，由图可知（ ）
A.乙是小灯泡L的I-U图像 B.定值电阻R的阻值为5Ω
C.定值电阻R和小灯泡L并联接在2.5V的电源上，干路中的电流是0.375A
D.定值电阻R和小灯泡L串联接在4V的电源上，电路中的电流是0.1A
题型四：动态电路分析
例4.如图所示，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向右缓慢移动，下列思路点拨判断正确的是（ ）
A.电流表A1和电流表A2示数均变小 B.电压表V与电流表A2的示数乘积变大
C.电流表A与电流表A1的示数之差保持不变
D.电压表V与电流表A1的示数之比保持不变
练习：电梯超载容易引发安全隐患，其超载报警电路简图，如图所示。电源电压恒定不变，R0为保护电阻，R为压敏电阻，阻值大小随电梯内压力增大而减小，电流表的示数超过临界值就会自动报警。电梯正常工作，当有人进入电梯后（ ）
A.电流表示数减小 B.电压表示数增大
C.电压表与电流表示数之比减小
D.因为电阻R0是定值电阻，所以它的电压和电流不变
题型五：欧姆定律的计算
例5.如图所示的电路中，电源电压U不变，r、R1和R2均为定值电阻，其中r=1Ω，R1=14Ω，S1为单刀单掷开关，S2为单刀双掷开关。闭合S1，将S2掷于1端，电压表V的示数U1=5.6V，将S2切换到2端，电压表V的示数U2=5.4V。求：
（1）电源电压U的大小；
（2）电阻R2的阻值。
串联电路
并联电路
电路图
电阻
R总=R1+R2
电流
I总=I1=I2
I总=I1+I2
电压
U总=U1+U2
U总=U1=U2
