1.“网络式”复习法：即采用章、节、标题、要点四个层次对教材进行梳理和编织记忆网络。
2.提高“回头率”：为了防止遗忘，就要采用提高“回头率”的`方法，即看完一节、一章、一部分之后，再回头扫视一遍，这样知识得到了系统的巩固，效果很好。
3.“空想法”：所谓空想法就是不看课本回想看过的内容;或看课本的大纲填充细节。
4.树形图：复习时，可以在每门考试科目众多的参考书中，选出一本较有代表性的参考书，通读全书后，理出该领域研究的主要线索。
5.梳理错题法：把综合复习阶段做过的所有习题重新浏览一遍。把曾经做错并改正后的题重点看一遍。
6.“齐头并进”法：在复习过程中，由于要复习的学科多，所以必须合理安排时间。学科和学科之间不可偏废。可将每天的时间划分为大致相等的5部分，用于7门课的复习，弱科花的时间稍多一些。

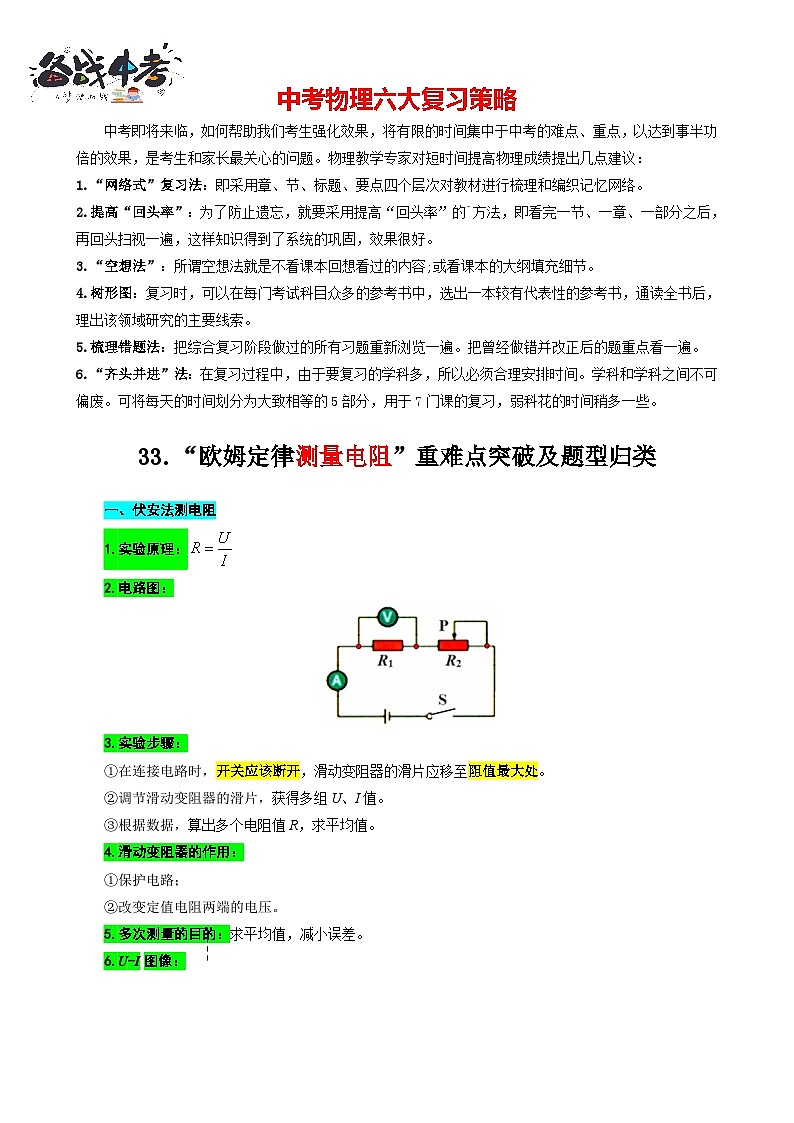

33.“欧姆定律测量电阻”重难点突破及题型归类
一、伏安法测电阻
1.实验原理：
2.电路图：
3.实验步骤：
①在连接电路时，开关应该断开，滑动变阻器的滑片应移至阻值最大处。
②调节滑动变阻器的滑片，获得多组U、I值。
③根据数据，算出多个电阻值R，求平均值。
4.滑动变阻器的作用：
①保护电路；
②改变定值电阻两端的电压。
5.多次测量的目的：求平均值，减小误差。

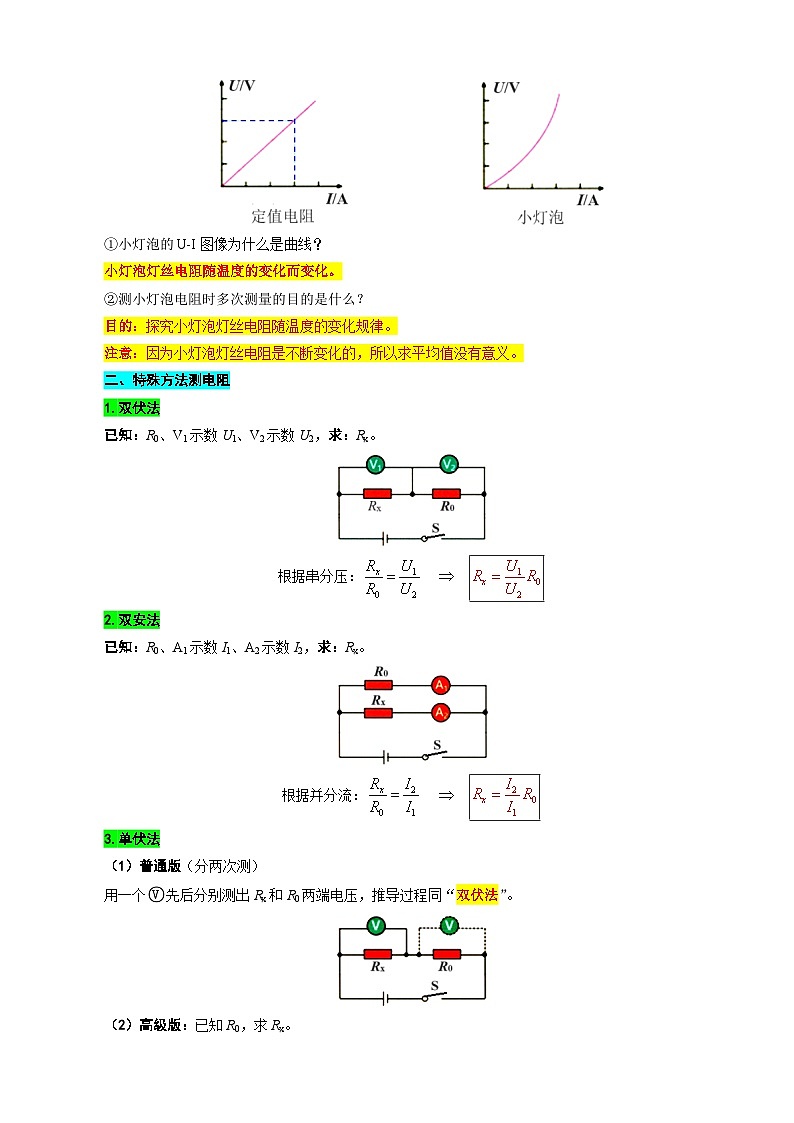

6.U-I图像：

①小灯泡的U-I图像为什么是曲线？
小灯泡灯丝电阻随温度的变化而变化。
②测小灯泡电阻时多次测量的目的是什么？
目的：探究小灯泡灯丝电阻随温度的变化规律。
注意：因为小灯泡灯丝电阻是不断变化的，所以求平均值没有意义。
二、特殊方法测电阻
1.双伏法
已知：R0、V1示数U1、V2示数U2，求：Rx。
根据串分压：
2.双安法
已知：R0、A1示数I1、A2示数I2，求：Rx。
根据并分流：
3.单伏法
（1）普通版（分两次测）
用一个 eq \\ac(○,V)先后分别测出Rx和R0两端电压，推导过程同“双伏法”。
（2）高级版：已知R0，求Rx。
①S、S1均闭合时， eq \\ac(○,V)示数为U1；（R0被短路，电路中只有Rx，U1=U总）
②S闭合，S1断开时， eq \\ac(○,V)示数为U2；（Rx和R0串联，U2=URx，∴ UR0=U1－U2）
③根据串联分压：
4.单安法
（1）普通版（分两次测）
用一个 eq \\ac(○,A)先后分别测出Rx和R0两条路上的电流，推导过程同“双安法”。
（2）高级版：
①S和S1都闭合时， eq \\ac(○,A)示数为I1；（Rx和R0并联，I1=I总）
②S闭合，S1断开时， eq \\ac(○,A)示数为I2；（电路中只有R0，I2=IR0，∴ URx=I1－I2）
③根据并联分流：
5.等效替代法
①闭合S、S1，断开S2， eq \\ac(○,A)示数为I；
②S1断开时，闭合S、S2，调节电阻箱R的阻值为R0，使 eq \\ac(○,A)的示数仍然为I；
③表达式：Rx=R0。
三、附补：保护弱小——串小流并小压
例题：L1“0.3A 6Ω”、L2“0.5A 3Ω”，阻值不变。
（1）串联，电源U最大多大？
（2）并联，干路电流最大多大？
解析：（1）
保证电路安全，电流最大取0.3A
U=I（R1+R2）=0.3A×（6Ω+3Ω）=2.7V
（2）
保证电路安全，电压最大取1.5V
U1=I1R1=0.3A×6Ω=1.8V
U2=I2R2=0.5A×3Ω=1.5V
对点演练：L1“0.4A 15Ω”、L2“0.6A 5Ω”
（1）串联，电源U最大________V；
（2）并联，干路电流最大________A。
