初中物理人教版九年级全册第2节 电功率复习练习题

这是一份初中物理人教版九年级全册第2节 电功率复习练习题，共8页。试卷主要包含了单选题，填空题，综合题等内容，欢迎下载使用。
一、单选题
1．坐飞机带充电宝有如下规定：严禁携带额定能量超过160Wh的充电宝，小天的充电宝上标有“5V 40000mAh”字样，下列判断正确的是（ ）
A．充电宝给手机充电时把电能转化为化学能
B．充电宝给手机充电过程中，充电宝相当于电路中的用电器
C．“160Wh”表示电功的大小
D．小天可以带他的充电宝上飞机
2．如图所示是某同学设计的监测河水流速变化的装置原理图。机翼状的探头始终浸没在水中，通过连杆带动滑动变阻器的滑片P上下移动，电源电压保持4.5V不变，电流表量程为0~0.6A，电压表量程为0~3V，定值电阻R1阻值为5Ω，滑动变阻器R2的规格为“15Ω 1A”。闭合开关S，随着水流速度的改变，下列说法正确的是（ ）
A．当水流速度增大时，电压表的示数变大
B．当水流速度减小时，电压表与电流表的示数之比变大
C．滑动变阻器最少连入10Ω
D．电路消耗总电功率的变化范围为1.35W~4.05W
3．下列估测的数据中，最接近实际的是（ ）
A．正常中学生的质量约为55kg
B．人体的正常体温约为
C．教室里日光灯的功率约100W
D．正常人的步行速度约5m/s
4．小明设计了一个有高、中、低三档火力的电火锅，其简化电路如图所示，S为单刀多掷开关R1、R2、R3 为电热丝。当该电火锅处于高档火力时，开关S所接触的是( )
A．触点“1”B．触点“2”C．触点“3”D．触点“4”

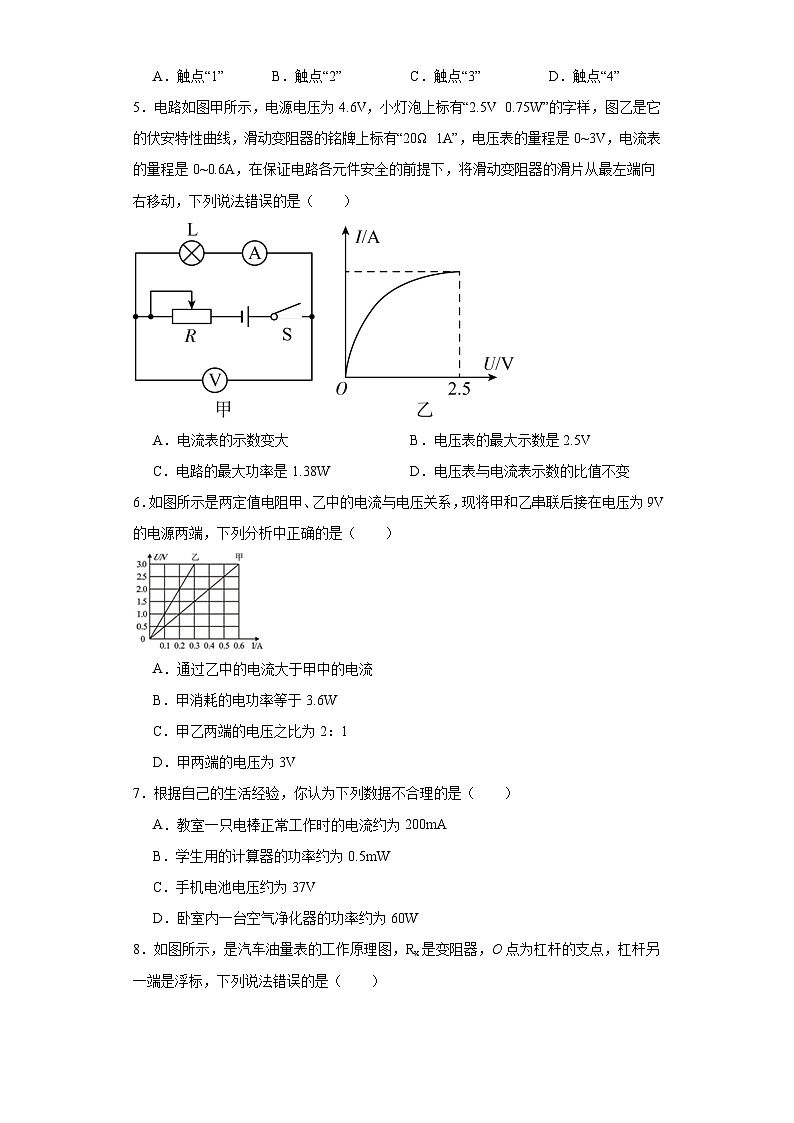

5．电路如图甲所示，电源电压为4.6V，小灯泡上标有“2.5V 0.75W”的字样，图乙是它的伏安特性曲线，滑动变阻器的铭牌上标有“20Ω 1A”，电压表的量程是0~3V，电流表的量程是0~0.6A，在保证电路各元件安全的前提下，将滑动变阻器的滑片从最左端向右移动，下列说法错误的是（ ）
A．电流表的示数变大B．电压表的最大示数是2.5V
C．电路的最大功率是1.38WD．电压表与电流表示数的比值不变
6．如图所示是两定值电阻甲、乙中的电流与电压关系，现将甲和乙串联后接在电压为9V的电源两端，下列分析中正确的是（ ）
A．通过乙中的电流大于甲中的电流
B．甲消耗的电功率等于3.6W
C．甲乙两端的电压之比为2：1
D．甲两端的电压为3V
7．根据自己的生活经验，你认为下列数据不合理的是（ ）
A．教室一只电棒正常工作时的电流约为200mA
B．学生用的计算器的功率约为0.5mW
C．手机电池电压约为37V
D．卧室内一台空气净化器的功率约为60W

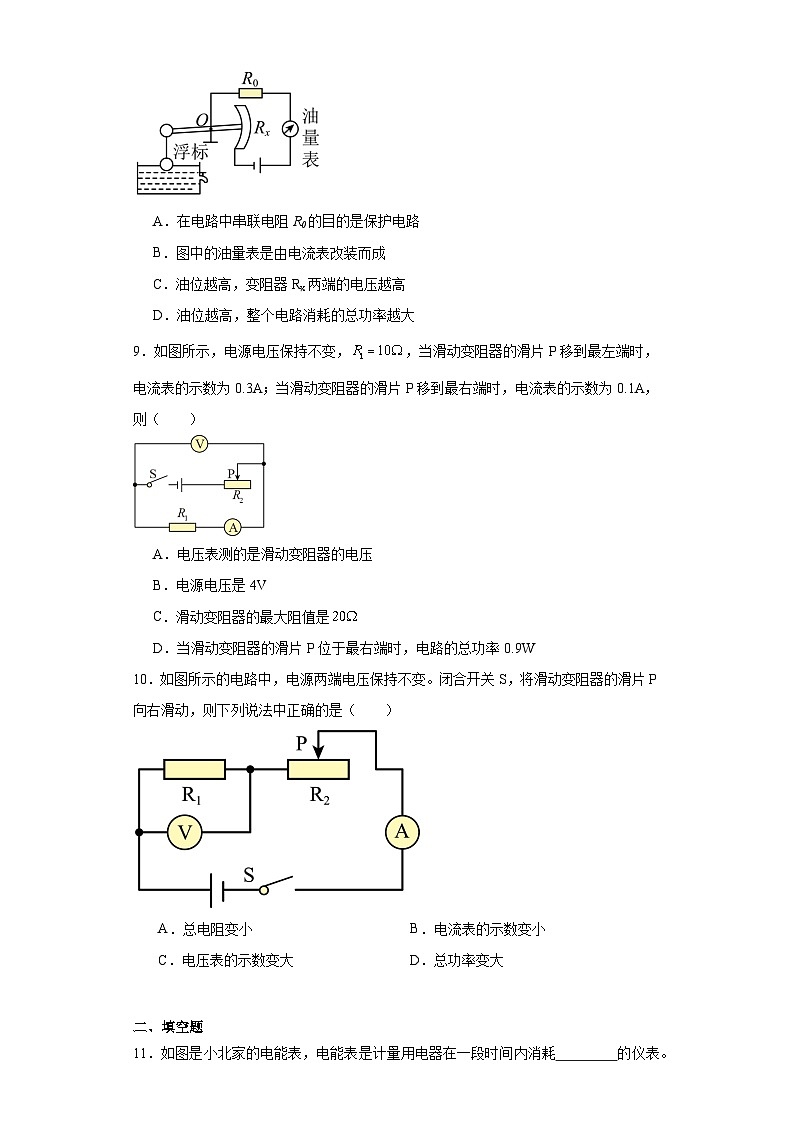

8．如图所示，是汽车油量表的工作原理图，Rx是变阻器，O点为杠杆的支点，杠杆另一端是浮标，下列说法错误的是（ ）
A．在电路中串联电阻R0的目的是保护电路
B．图中的油量表是由电流表改装而成
C．油位越高，变阻器Rx两端的电压越高
D．油位越高，整个电路消耗的总功率越大
9．如图所示，电源电压保持不变，，当滑动变阻器的滑片P移到最左端时，电流表的示数为0.3A；当滑动变阻器的滑片P移到最右端时，电流表的示数为0.1A，则（ ）
A．电压表测的是滑动变阻器的电压
B．电源电压是4V
C．滑动变阻器的最大阻值是
D．当滑动变阻器的滑片P位于最右端时，电路的总功率0.9W
10．如图所示的电路中，电源两端电压保持不变。闭合开关S，将滑动变阻器的滑片P向右滑动，则下列说法中正确的是（ ）
A．总电阻变小B．电流表的示数变小
C．电压表的示数变大D．总功率变大
二、填空题
11．如图是小北家的电能表，电能表是计量用电器在一段时间内消耗 的仪表。小北家有一台电烤炉，其工作时的部分参数如图乙所示，某次电烤炉单独正常工作时，电能表的转盘转了90转，则此次电烤炉工作了 s。
12．方方用如图甲所示的电路研究电功率和电流的关系，绘制了定值电阻R0、滑动变阻器R的功率与电流的关系图，如图乙所示。其中实线表示的是 （R/R0）的功率与电流的关系；R0的阻值是 Ω；当电流表示数是0.5A时，R消耗的功率是 W。
13．如图所示，是一个烟雾探测器的工作原理图。密闭的烟室内装有一个激光发生器及带有一光敏电阻R0（光照越强，R0阻值越小，反之则越大）的电路，R为定值电阻，电源电压恒定。烟雾进入烟室后，激光被烟雾遮挡而使光敏电阻的阻值发生变化，烟雾越来越浓，电路中电流表示数会逐渐 （选填“增大”、“减小”或“不变”，下同），当电压表示数达到某一固定值时，探测器便会发出警报。如果要使烟雾浓度较小时，探测器便能发出警报，电路中的R应 ，此时R0消耗的电功率将 。
14．小文家的电能表5月初表盘的示数是1395.0度，5月末表盘的示数如图所示，则小文家5月份用电 ；若此电能表的转盘在内转过，则接在该电能表上的用电器总功率为 。
15．小明家有一个标有“5W”字样的电蚊香加热器，正常工作1h消耗的电能为 J。
16．标有“PZ220-40”的灯泡，灯泡的额定电压是 ，灯泡的额定功率是 。
17．如图所示，电能表的示数为 kW·h。当电路中只有电饭锅工作时，在30min内，转盘转过1440r，则此段时间内用了 度电，它的实际功率为 W。
18．如图1所示，秒表的读数为 s；如2图所示，电能表的读数为 ，其所在的家庭电路允许同时工作的最大功率为 。
19．小明学习了电功率的知识后，利用家里的电能表（如图）和手表测量额定功率为650W的家用电饭锅的实际电功率．他只让电饭锅工作，测出电能表的表盘在1分钟转了15转，则电饭锅在这段时间内消耗的电能为 J，电饭锅的实际功率为 W．由此可知此时家庭电路的电压 （选填“大于”“小于”或“等于”）220V．
20．如图所示的电路中，电源电压不变，电阻当开关S断开时，的功率为，当开关S闭合时，的功率为，则： ．
三、综合题
21．如图是某公司一款高智能汽车的后视镜及电路原理图，该智能后视镜有三个挡位，分别控制防雾、除雨露、除冰霜功能，该公司介绍防雾、除雨露、除冰霜依次需要后视镜提供更高的热量。车主只需通过转动旋钮开关就可让其工作。已知车载电源电压为100V，图中R1、R2、R3均为电热丝，其中R1＝100Ω、R2＝200Ω、R3＝300Ω且电阻值均不受温度的影响，请你综合应用所学知识解答下列问题：
（1）要除冰霜应将旋钮调到图中 挡，要防雾应将旋钮调到图中 挡（选填“1”“2”或“3”）
（2）当车主开启除冰霜功能时，该电路的总功率为多少W？( )
（3）当车主开启防雾功能时，电路中总电流是多少A？( )
（4）当车主开启防雾功能时，电热丝R1在60s内消耗的电能是多少J？( )
22．小柯家新添了一台变频空调，部分参数如下表所示．当室温和空调的设定温度相差较大时，变频空调一开机，即以最大功率工作，使室温迅速达到设定温度；当室温达到设定温度后，空调的制冷（热）功率随之减小，以维持室温基本不变．该空调另设电辅热功能，可以辅助制热，以弥补单靠空调压缩机工作制热不足的问题．
（1）空调接人家庭电路后，与其他用电器 联．
（2）假设该空调开机后以最大制冷功率工作0．5h，使室温降至设定温度．然后，空调又以某一恒定的功率工作了2.5h，全过程空调消耗的电能为1.9k·Wh．求
①前0.5h空调消耗的电能 ．
②后2.5h通过空调的电流 ．
23．如图所示为一个给冷水加热后向外供应热水的装置。为了在同时打开进水管和出水管时，保证水箱内贮水量及出水管流出的水温度恒定，在箱内安装了两根完全一样的电热丝R 来进行加热，已知每根电热丝的电阻R均为50Ω，当3与1相连时，装置能正常供应热水；当3与4相连时出水管水的流量必须控制在正常情况的，才能保证水温恒定。假设进水管流入的水温度为15℃，出水管流出的水温度为45℃[c水=4.2×103J/(kg·℃)]。
（1）水位计的物理模型是 。当3与4相连时，该装置的加热功率是 W；
（2）若3与1相连、2与4相连时，两电热丝 （选填“串”或“并”）联，该装置的加热功率是 W；
（3）该装置工作时，每秒消耗的电能W、水吸收的热量Q1和损失的热量Q2三者的关系式是 ， 假设每秒损失的热量Q2恒定，为保证水温恒定，出水管每1s流出的水最多是 g（保留 1 位小数）。
参考答案：
1．C
2．B
3．A
4．A
5．D
6．D
7．C
8．C
9．C
10．B
11． 电能 600
12． R0 8 6
13． 减小 减小 增大
14． 74.6 1800
15． 1.8×104
16． 220V 40W
17． 201.9 0.4 800
18． 729.5 1100W
19． 3.6×104 600 小于
20． 4:9
21． 3 1 50W 0.25A 375J
22． 并 0.8kW•h 2A
23． 连通器 484 并 1936 W=Q1+Q2 13.4g
