人教版九年级全册第2节 电功率课时作业
展开
这是一份人教版九年级全册第2节 电功率课时作业，共5页。试卷主要包含了单选题，作图题，实验题等内容，欢迎下载使用。

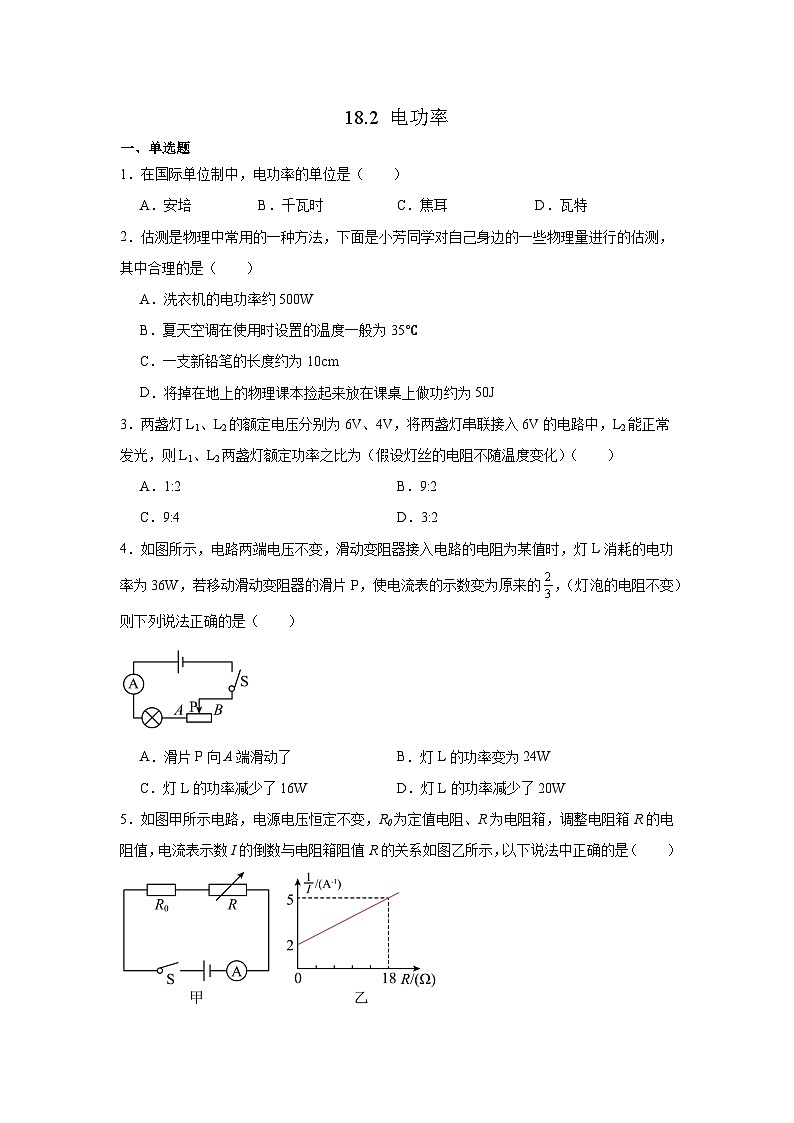

1．在国际单位制中，电功率的单位是（ ）
A．安培B．千瓦时C．焦耳D．瓦特
2．估测是物理中常用的一种方法，下面是小芳同学对自己身边的一些物理量进行的估测，其中合理的是（ ）
A．洗衣机的电功率约500W
B．夏天空调在使用时设置的温度一般为35℃
C．一支新铅笔的长度约为10cm
D．将掉在地上的物理课本捡起来放在课桌上做功约为50J
3．两盏灯L1、L2的额定电压分别为6V、4V，将两盏灯串联接入6V的电路中，L2能正常发光，则L1、L2两盏灯额定功率之比为（假设灯丝的电阻不随温度变化）（ ）
A．1:2B．9:2
C．9:4D．3:2
4．如图所示，电路两端电压不变，滑动变阻器接入电路的电阻为某值时，灯L消耗的电功率为36W，若移动滑动变阻器的滑片P，使电流表的示数变为原来的，（灯泡的电阻不变）则下列说法正确的是（ ）
A．滑片P向A端滑动了B．灯L的功率变为24W
C．灯L的功率减少了16WD．灯L的功率减少了20W
5．如图甲所示电路，电源电压恒定不变，R0为定值电阻、R为电阻箱，调整电阻箱R的电阻值，电流表示数I的倒数与电阻箱阻值R的关系如图乙所示，以下说法中正确的是（ ）
A．电源电压为3.6V
B．通过R0的最大电流为2A
C．调整电阻箱R的阻值，则R的最大功率为0.72W
D．调整电阻箱R的阻值，则R0的最大功率为3W

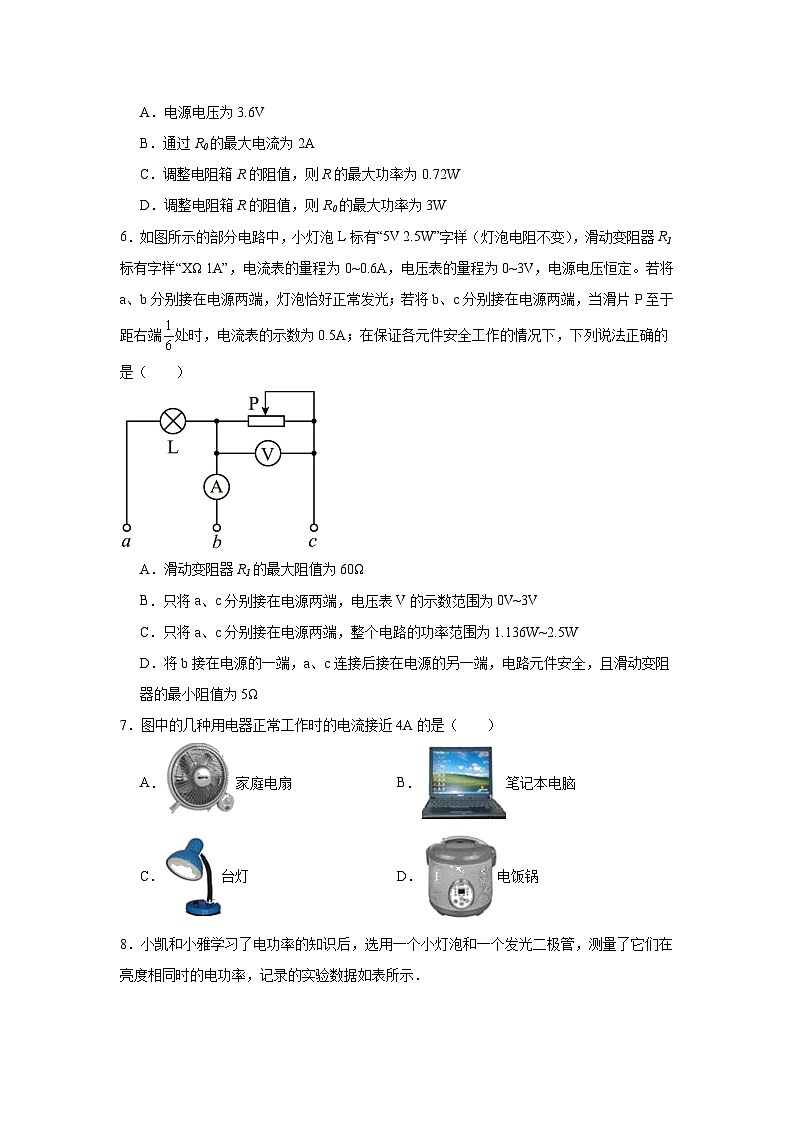

6．如图所示的部分电路中，小灯泡L标有“5V 2.5W”字样（灯泡电阻不变），滑动变阻器R1标有字样“XΩ 1A”，电流表的量程为0~0.6A，电压表的量程为0~3V，电源电压恒定。若将a、b分别接在电源两端，灯泡恰好正常发光；若将b、c分别接在电源两端，当滑片P至于距右端处时，电流表的示数为0.5A；在保证各元件安全工作的情况下，下列说法正确的是（ ）
A．滑动变阻器R1的最大阻值为60Ω
B．只将a、c分别接在电源两端，电压表V的示数范围为0V~3V
C．只将a、c分别接在电源两端，整个电路的功率范围为1.136W~2.5W
D．将b接在电源的一端，a、c连接后接在电源的另一端，电路元件安全，且滑动变阻器的最小阻值为5Ω
7．图中的几种用电器正常工作时的电流接近4A的是（ ）
A．家庭电扇B．笔记本电脑
C．台灯D．电饭锅
8．小凯和小雅学习了电功率的知识后，选用一个小灯泡和一个发光二极管，测量了它们在亮度相同时的电功率，记录的实验数据如表所示．
根据表中实验记录，可得出的结论是______．（ ）
A．使用发光二极管比小灯泡省电
B．同一用电器在不同电压下的电功率不同
C．亮度相同时，小灯泡和发光二极管的电功率不同
D．用电器两端的电压越高，用电器消耗的电功率越大
二、作图题
9．如图所示，虚线框内有两个阻值均为R的电阻，当开关S由断开到闭合时，电路中的总功率变为原来的2倍，试画出虚线框内可能的电路图。
三、实验题
10．小张同学做“测定小灯泡电功率”实验，所用电源电压保持不变，滑动变阻器上标有“20Ω 2A”字样，他按如图（a）正确连接电路．小张闭合电键S前，要将滑片P移至 端（选填“左”或“右”）．闭合电键后，电流表示数为0.16安，电压表示数为1.3伏．移动滑片P时，观察到小灯逐渐变 （选填“暗”或“亮”），当滑片移至中点处时（连入电路的电阻为10欧），小灯恰能正常发光，此时电压表指针的位置如图（b）所示．则被测小灯的额定电压应为 伏，理由是 ，小灯的额定电功率是 瓦．
11．三个探究小组选用不同规格的灯泡来验证“串联电路的电流规律”，电路图如图甲所示。
（1）实验室所用的电流表是两个量程，小量程的分度值是 A；
（2）一小组的同学实验时根据电流表A1指针偏转角度较A2小，如图乙所示，他们判断“串联电路中各处的电流不等”。请你指出造成他判断错误的原因是： 。
（3）第二小组的同学闭合开关发现灯L2的亮度比灯L1的亮度大，则下列说法正确的是 。
A．灯L2中的电流较大，所以L2更亮
B．电流从电源正极出来先通过灯L2，所以L2更亮
C．两灯中的电流相等，亮度不同是由于两灯规格不同所致
12．如图甲所示，是某兴趣小组在“伏安法测电阻”实验中分别作出R1、R2的U—I图象．
（1)小明利用R1、R2两个电阻设计了如图乙所示的实验电路，若电流表示数为0.6A，则此时R1的阻值为 Ω，R2的功率为 W．
（2）小红利用R1、R2两个电阻设计了如图丙所示的实验电路，若此时电源电压为4V，则该电路1min消耗的电能为 J．
13．实践小组的同学们进行“伏安法测定小灯泡电阻”的实验，小灯泡的额定电压为2.5V（阻值约为10Ω），滑动变阻器规格为“20Ω 1A”。
（1）请你用笔画线代替导线，将图甲中的电路连接完整（导线不得交叉）；
（2）电路连接好后，闭合开关后，移动滑动变阻器的滑片P，小明发现小灯泡不发光，电流表示数有变化，电压表始终无示数，则可能原因是 ；
（3）排除故障后，接通电路，移动滑动变阻器的滑片P，观察到 ，表明小灯泡正常发光，此时电流表示数如图乙所示，则小灯泡正常发光时的阻值约为 Ω；
（4）实验中，根据测得数据绘制成如图丙所示的U﹣I图像，分析图像可知：小灯泡的电阻不是定值，其原因是 。
U/V
I/A
P/W
发光情况
小灯泡
1.5
0.22
0.33
亮度相同
发光二极管
2
0.02
0.04
1．在国际单位制中，电功率的单位是（ ）
A．安培B．千瓦时C．焦耳D．瓦特
2．估测是物理中常用的一种方法，下面是小芳同学对自己身边的一些物理量进行的估测，其中合理的是（ ）
A．洗衣机的电功率约500W
B．夏天空调在使用时设置的温度一般为35℃
C．一支新铅笔的长度约为10cm
D．将掉在地上的物理课本捡起来放在课桌上做功约为50J
3．两盏灯L1、L2的额定电压分别为6V、4V，将两盏灯串联接入6V的电路中，L2能正常发光，则L1、L2两盏灯额定功率之比为（假设灯丝的电阻不随温度变化）（ ）
A．1:2B．9:2
C．9:4D．3:2
4．如图所示，电路两端电压不变，滑动变阻器接入电路的电阻为某值时，灯L消耗的电功率为36W，若移动滑动变阻器的滑片P，使电流表的示数变为原来的，（灯泡的电阻不变）则下列说法正确的是（ ）
A．滑片P向A端滑动了B．灯L的功率变为24W
C．灯L的功率减少了16WD．灯L的功率减少了20W
5．如图甲所示电路，电源电压恒定不变，R0为定值电阻、R为电阻箱，调整电阻箱R的电阻值，电流表示数I的倒数与电阻箱阻值R的关系如图乙所示，以下说法中正确的是（ ）
A．电源电压为3.6V
B．通过R0的最大电流为2A
C．调整电阻箱R的阻值，则R的最大功率为0.72W
D．调整电阻箱R的阻值，则R0的最大功率为3W
6．如图所示的部分电路中，小灯泡L标有“5V 2.5W”字样（灯泡电阻不变），滑动变阻器R1标有字样“XΩ 1A”，电流表的量程为0~0.6A，电压表的量程为0~3V，电源电压恒定。若将a、b分别接在电源两端，灯泡恰好正常发光；若将b、c分别接在电源两端，当滑片P至于距右端处时，电流表的示数为0.5A；在保证各元件安全工作的情况下，下列说法正确的是（ ）
A．滑动变阻器R1的最大阻值为60Ω
B．只将a、c分别接在电源两端，电压表V的示数范围为0V~3V
C．只将a、c分别接在电源两端，整个电路的功率范围为1.136W~2.5W
D．将b接在电源的一端，a、c连接后接在电源的另一端，电路元件安全，且滑动变阻器的最小阻值为5Ω
7．图中的几种用电器正常工作时的电流接近4A的是（ ）
A．家庭电扇B．笔记本电脑
C．台灯D．电饭锅
8．小凯和小雅学习了电功率的知识后，选用一个小灯泡和一个发光二极管，测量了它们在亮度相同时的电功率，记录的实验数据如表所示．
根据表中实验记录，可得出的结论是______．（ ）
A．使用发光二极管比小灯泡省电
B．同一用电器在不同电压下的电功率不同
C．亮度相同时，小灯泡和发光二极管的电功率不同
D．用电器两端的电压越高，用电器消耗的电功率越大
二、作图题
9．如图所示，虚线框内有两个阻值均为R的电阻，当开关S由断开到闭合时，电路中的总功率变为原来的2倍，试画出虚线框内可能的电路图。
三、实验题
10．小张同学做“测定小灯泡电功率”实验，所用电源电压保持不变，滑动变阻器上标有“20Ω 2A”字样，他按如图（a）正确连接电路．小张闭合电键S前，要将滑片P移至 端（选填“左”或“右”）．闭合电键后，电流表示数为0.16安，电压表示数为1.3伏．移动滑片P时，观察到小灯逐渐变 （选填“暗”或“亮”），当滑片移至中点处时（连入电路的电阻为10欧），小灯恰能正常发光，此时电压表指针的位置如图（b）所示．则被测小灯的额定电压应为 伏，理由是 ，小灯的额定电功率是 瓦．
11．三个探究小组选用不同规格的灯泡来验证“串联电路的电流规律”，电路图如图甲所示。
（1）实验室所用的电流表是两个量程，小量程的分度值是 A；
（2）一小组的同学实验时根据电流表A1指针偏转角度较A2小，如图乙所示，他们判断“串联电路中各处的电流不等”。请你指出造成他判断错误的原因是： 。
（3）第二小组的同学闭合开关发现灯L2的亮度比灯L1的亮度大，则下列说法正确的是 。
A．灯L2中的电流较大，所以L2更亮
B．电流从电源正极出来先通过灯L2，所以L2更亮
C．两灯中的电流相等，亮度不同是由于两灯规格不同所致
12．如图甲所示，是某兴趣小组在“伏安法测电阻”实验中分别作出R1、R2的U—I图象．
（1)小明利用R1、R2两个电阻设计了如图乙所示的实验电路，若电流表示数为0.6A，则此时R1的阻值为 Ω，R2的功率为 W．
（2）小红利用R1、R2两个电阻设计了如图丙所示的实验电路，若此时电源电压为4V，则该电路1min消耗的电能为 J．
13．实践小组的同学们进行“伏安法测定小灯泡电阻”的实验，小灯泡的额定电压为2.5V（阻值约为10Ω），滑动变阻器规格为“20Ω 1A”。
（1）请你用笔画线代替导线，将图甲中的电路连接完整（导线不得交叉）；
（2）电路连接好后，闭合开关后，移动滑动变阻器的滑片P，小明发现小灯泡不发光，电流表示数有变化，电压表始终无示数，则可能原因是 ；
（3）排除故障后，接通电路，移动滑动变阻器的滑片P，观察到 ，表明小灯泡正常发光，此时电流表示数如图乙所示，则小灯泡正常发光时的阻值约为 Ω；
（4）实验中，根据测得数据绘制成如图丙所示的U﹣I图像，分析图像可知：小灯泡的电阻不是定值，其原因是 。
U/V
I/A
P/W
发光情况
小灯泡
1.5
0.22
0.33
亮度相同
发光二极管
2
0.02
0.04
