沪科版物理九年级全一册 第十五章第一节第一课时 电阻课件

这是一份沪科版物理九年级全一册 第十五章第一节第一课时 电阻课件，共28页。

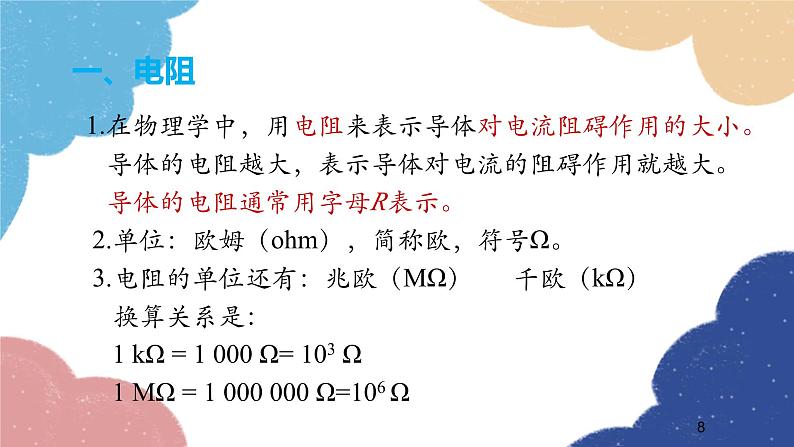

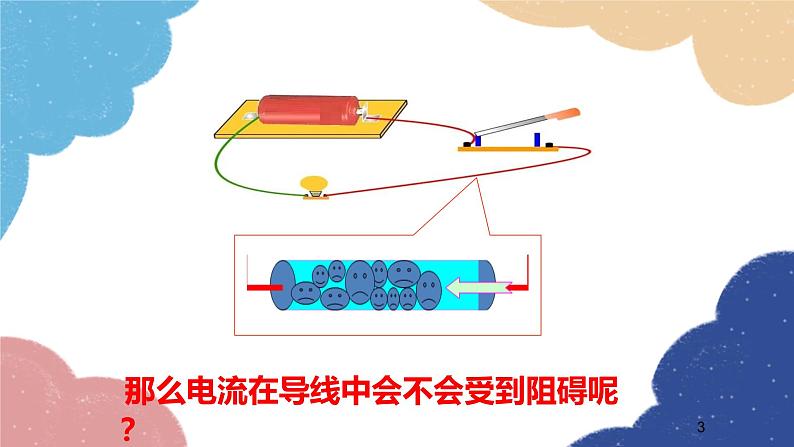

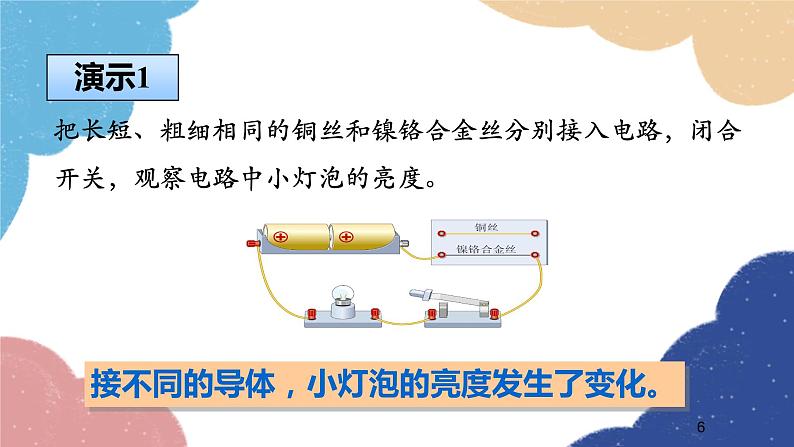

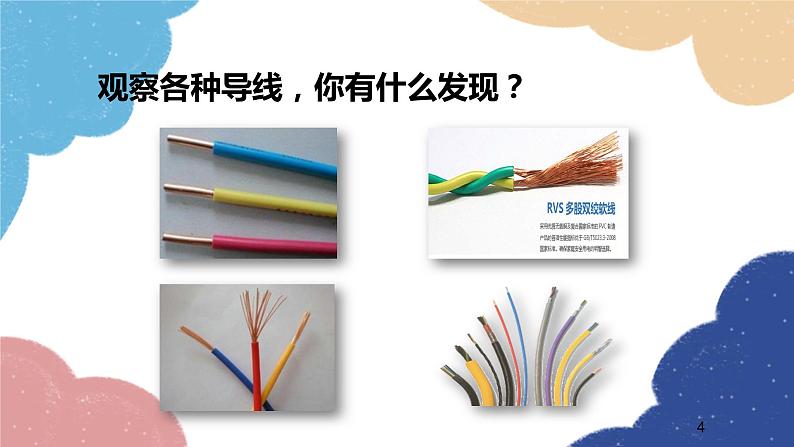

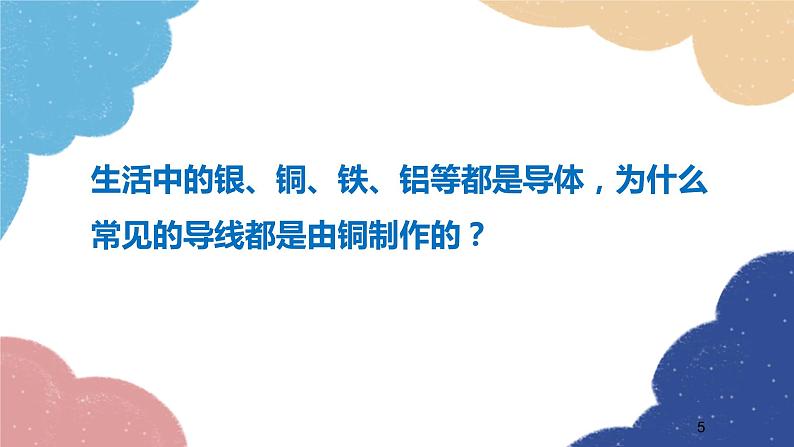

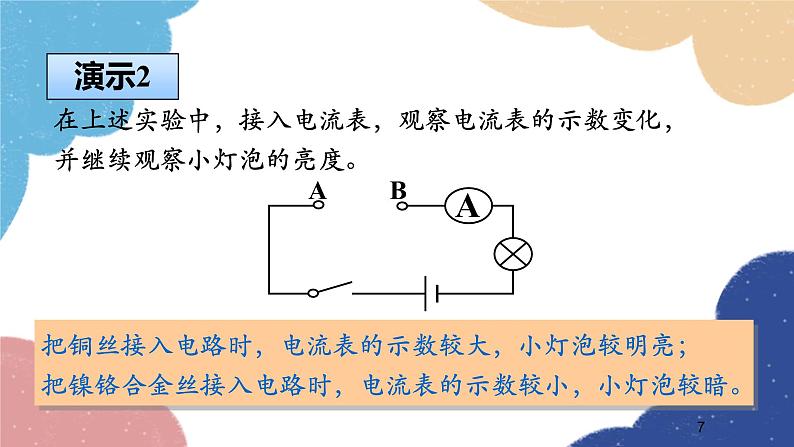

第十五章 探究电路第一节 电阻和变阻器第1课时 电阻大街上车太多就会发生堵塞2 那么电流在导线中会不会受到阻碍呢？3观察各种导线，你有什么发现？4生活中的银、铜、铁、铝等都是导体，为什么常见的导线都是由铜制作的？5把长短、粗细相同的铜丝和镍铬合金丝分别接入电路，闭合开关，观察电路中小灯泡的亮度。演示1接不同的导体，小灯泡的亮度发生了变化。6把铜丝接入电路时，电流表的示数较大，小灯泡较明亮；把镍铬合金丝接入电路时，电流表的示数较小，小灯泡较暗。 　　在上述实验中，接入电流表，观察电流表的示数变化，并继续观察小灯泡的亮度。演示27　1.在物理学中，用电阻来表示导体对电流阻碍作用的大小。　 导体的电阻越大，表示导体对电流的阻碍作用就越大。 导体的电阻通常用字母R表示。　 2.单位：欧姆（ohm），简称欧，符号Ω。　 3.电阻的单位还有：兆欧（MΩ） 千欧（kΩ） 　　换算关系是：　　1 kΩ = 1 000 Ω= 103 Ω　　1 MΩ = 1 000 000 Ω=106 Ω一、电阻89欧姆简介欧姆(Georg Simon Ohm,1787～1854年)是德国物理学家。生于巴伐利亚埃尔兰根城。欧姆定律及其公式的发现，给电学的计算，带来了很大的方便。人们为了纪念他，将电阻的单位定为欧姆，简称“欧”。 1854年7月，欧姆在德国曼纳希逝世。 10手电筒的小灯泡的电阻为几欧到十几欧白炽灯灯丝的电阻为几百欧到几千欧约1m长的铜导线的电阻约千分之几欧在电子技术中，我们常用到有一定电阻值的元件—电阻器，也叫做定值电阻，简称电阻。电路图中用符号 表示。11 我们看到，高压输电用的电线，使用的金属线又粗又直。为什么不用细导线输电呢？ 电炉上面的电炉丝，为什么不用粗而直的导线呢？导体的电阻大小还跟哪些因素有关？12实验探究一、提出研究的问题 13二、进行猜想猜想一 导体的电阻可能与导体的长度有关猜想二 导体的电阻可能与导体的粗细有关猜想三 导体的电阻可能与导体的材料有关猜想四 导体的电阻可能与导体的温度有关（前面实验已验证）三、设计实验方案1.导体的电阻大小如何反映？你从前面实验能得到 什么借鉴？可以使用灯泡，通过比较灯的亮暗，也可以通过电流表的示数大小来比较电流的大小。 2.一个物理量可能与多个因素有关时，如何展开研究？控制变量法。14四、进行实验实验1：电阻是否与导体的长度有关15导体的电阻与长度有关。材料、横截面积相同，导体越长，电阻越大。实验1的结论：16实验2：探究电阻与导体横截面积的关系17导体的电阻与横截面积有关；材料、长度相同，导体的横截面积越大，电阻越小。实验2的结论：18实验3：电阻与温度的关系加热实验3的结论：金属导体温度越高，电阻越大，温度越低，电阻越小。19在20℃时，长1米，横截面积1毫米2 的各种材料的电阻(欧姆)从表格中你发现了什么？20五、实验结论1、电阻是导体本身的一种性质。2、导体的电阻与导体的_____、_____、_____有关。3、相同材料时，导体越长、横截面积越小，导体的 电阻就_____。长度 粗细　 材料 越大4、导体电阻的大小还与温度有关。2122课堂总结1、关于导体的电阻,下列说法中正确的是( ) A.导体电阻越大,表示导体对电流的阻碍作用越小 B.导体电阻越大,表示导体对电流的阻碍作用越大 C.导体电阻与电流有关，电流越大导体的电阻越小 D.导体电阻与电流有关，电流越小导体的电阻越大B23随堂演练2、长10米、电阻均为10欧的铜导线两根，接成为20米的导线，接长后的导线电阻为 ( ) A.10欧 B.20欧 C.5欧 D.40欧B3、横截面积为1毫米2、电阻均为1欧的镍铬合金线两根，合并成横截面积为2毫米2的导线，合并后的导线电阻为( ) A.1欧 B.2欧 C.0.5欧 D.4欧C244、小宇用如图所示的电路探究影响金属丝电阻大小的因素．他手边除了有电路中的器材外，还有一根金属丝，则（　　）A.只能探究电阻与金属丝长度的关系 B.电阻与金属丝长度、横截面积的关系都能探究C.电阻与金属丝长度、横截面积的关系都不能探究D.只能探究电阻与金属丝横截面积的关系B255、0.2 MΩ=_______Ω=______kΩ2×1052006、有材料相同的a、b、c三根电阻线，它们的电阻分别是Ra=10Ω、 Rb=15Ω、Rc=20Ω。如果它们的长度相同，则最粗的是______线,如果它们的粗细相同，则最长的是______线。ac7、将一根阻值为12Ω的电阻线接入电路中，当开关S闭合时，通过其电流为0.5A，其电阻为___Ω,当开关S断开时，通过其电流为____A,其电阻值是_____Ω。若将这根电阻线均匀地拉长，其电阻值_____（变大、不变、变小）。12012变大268、在做“研究电阻大小的因素”的实验时，为了便于研究，采用控制变量的方法，每次需挑选两根合适的导线，测出通过它们的电流，然后进行比较，最后得出结论。（1）为了研究电阻与导体材料的关系，应选用的两根导线是 ；（2）为了研究电阻与导体长度的关系，应选用导线C和导线 ；（3）为了研究电阻与 的关系，应选用导线A和导线D。C、FG 导体粗细（横截面积）27谢谢观看
