（知识点总结+例题讲解）
一、平面镜成像的特点及作图：
1.平面镜：表面平整光滑不透明且能够成像的物体叫做平面镜；
2.平面镜成像相关名词概念定义：
（1）物距：物体到平面镜的距离，用符号u表示；
（2）像距：像到平面镜的距离，用符号v表示；
（3）实像和虚像：
①实像：实际光线会聚点所成的像；
②虚像：反射光线反向延长线的会聚点所成的像；（或者折射光线的反向延长线）
4.平面镜成像原理： ；（反射光线反向延长线的会聚点）
5.光路图：如右图；
6.成像特点： 、 、 、 、 ；
① ；
② ；
③ ；
④
⑤ ；
注：像的大小与平面镜的大小、位置、形状，以及物体到平面镜的距离等无关。
7.作用：成像、 改变光路；
8.实例及应用： 、照镜子、视力表测试、舞蹈室等；
9.平面镜成像作图：做物体关于平面镜对称的图形；
①物体与像用虚线连接，并且在连线与平面镜相交处标上垂直符号；
②像用虚线画。
【例题1】如图为玩具鸟在平面镜中的成像示意图，下列能改变玩具鸟成像位置的是（ ）
A．竖直上移玩具鸟
B．竖直下移平面镜
C．改变平面镜大小
D．像与镜间放一小木板
【变式1】如图，物体S在平面镜中所成的像为S'。若在镜后放置一块透明玻璃AB，则像S'将（ ）
A．变亮
B．变暗
C．不变
D．偏离原位置
【例题2】舞蹈演员向平面镜方向移动时（ ）
A．像变大，像到平面镜的距离变大
B．像的大小不变，像到平面镜的距离变大
C．像变小，像到平面镜的距离变小
D．像的大小不变，像到平面镜的距离变小
【变式2】如图所示，小汐在检查视力，下列说法正确的是（ ）
A．小汐在靠近平面镜时，视力表上字母“E”在镜中的像变大了
B．视力表上字母“E”在平面镜中的像是虚像，不可以呈现在光屏上
C．镜中视力表的像到她的距离为2.1m
D．小汐远离平面镜1.5m时，她的像向她远离1.5m
【例题3】如图所示，平面镜M直立在水平地面上，长6cm的铅笔平放在地面上且与平面镜垂直，笔尖离平面镜10cm，现铅笔以2cm/s的速度垂直平面镜向它匀速靠近，则（ ）
A．铅笔的像为虚像，且尖端朝右
B．笔尖的像移动速度大于笔尾的像移动速度
C．经过3s，笔尖的像与笔尾的像相距6cm
D．将M逆时针转动45°，铅笔的像竖直且尖端朝上
【变式3】如图所示，将平面镜和铅笔竖直放置在水平桌面上，当铅笔按图示箭头方向转动时，铅笔在平面中所成的像将（ ）
A．逆时针转动
B．顺时针向右转动
C．静止不动
D．无法确定
【例题4】为避免司机低头观察汽车仪表盘，忽略路况造成事故，厂商开发出汽车抬头显示系统，如图甲，又叫汽车平视显示系统（HeadUpDisplay），简称HUD。它利用平面镜成像原理，如图乙，汽车仪表安装在驾驶台上、显示面水平朝上，司机平视，借助透明挡风玻璃看到仪表竖直的像。下列说法正确的是（ ）
A．显示器越靠近挡风玻璃所成的像越大
B．司机看到像是由于挡风玻璃对光发生了漫反射
C．“路面情况能被车内人看到”属于光的直线传播现象
D．挡风玻璃与水平面的夹角应为45°
【变式4】如图所示，挂在墙.上一面大镜子与竖直方向成45°角，如图所示，水平地面上一物体以2米/秒的速度水平向右朝平面镜运动，则物体在平面镜中的像的运动方向及运动速度分别是（ ）
A．水平向右，4米/秒
B．水平向左，2米/秒
C．竖直向上，4米/秒
D．竖直向下，2米/秒
【例题5】根据平面镜成像特点，在图中画出物体AB在平面镜MN中所成的像A'B'（保留作图痕迹）。
【变式5】在图中画出物体AB在平面镜中所成的像A’B’
【例题6】小美去鞋店买鞋，如图所示是她站在镜前试鞋的情景。请画出小美的眼睛A点看到鞋面B点在平面镜中所成像的完整光路图。
【变式6】为了在较小的空间内检查视力，可以令被测者背对视力表观察平面镜M中视力表所成的像，请在图中作出被测者通过平面镜M看到视力表上A点的光路图。
二、平面镜成像实验：
1.实验器材：平板玻璃（透明）、两支相同的蜡烛、白纸、刻度尺、笔；
2.实验环境：光线暗一点；
3.注意事项：玻璃板垂直桌面、玻璃板薄一点；
4.平面镜成像实验总结：
①选择玻璃板代替平面镜进行实验的目的是 ；
②在探究活动中对玻璃板放置的要求是 ；
若玻璃板没有竖直放置： ；
③选取两段完全相同的蜡烛的目的是为了 关系；
④实验中使用刻度尺，是为了 ；
⑤移去后面的蜡烛B，并在其所在位置上放一光屏，则光屏上 接收到蜡烛烛焰的像；
⑥小明将蜡烛逐渐远离玻璃板时，它的像 ；
⑦为便于观察，该实验最好在 环境中进行；
⑧采用透明玻璃板代替平面镜，虽然成像不如平面镜清晰，但却能在观察到A蜡烛像的同时，也能观察到B蜡烛， ；
⑨点燃A蜡烛，小心地移动B蜡烛，直到与A蜡烛的像完全重合为止，这时发现像与物的 ；
若直接将蜡烛放在直尺上进行实验，进一步观察A、B两支蜡烛在直尺上的位置
发现： ；
⑩观察A蜡烛的像时，会发现两个几乎重叠的像，这是由于玻璃板的两个面反射各成一个像；这两个像的间距为两倍玻璃板的距离；实验应该选用 玻璃板，这是为了 ，便于准确确定像的位置；
⑪多次进行实验的目的： 。
【例题7】如图为小明做“平面镜成像特点”的实验装置，其中蜡烛A为玻璃板前点燃的蜡烛，B为玻璃板后未点燃的蜡烛，有关本实验下列说法正确的是（ ）
A．小明应该在B侧观察蜡烛经玻璃板所成的像
B．玻璃板越透明，实验效果越好
C．当蜡烛远离玻璃板时，蜡烛的像变小
D．蜡烛燃烧较长时间后A的像与蜡烛B不再重合
【变式7】在用跳棋子探究平面镜成像特点的实验中，如图，下列叙述正确的是（ ）
A．实验时桌面上铺网格纸比白纸好
B．实验环境越暗越好，玻璃板越薄越好
C．玻璃板无论怎样放置，只要能看到A的像就能确定像的位置
D．由于玻璃板有厚度，所以测量像距时，像距总是偏小
【例题8】用如图所示装置探究平面镜成像的特点。把一张大纸铺在桌面上，纸上竖立一块玻璃板，沿着玻璃板在纸上画一条直线OO1，代表平面镜的位置。
（1）把一支点燃的蜡烛放在玻璃板前面的适当位置，再拿一支外形相同但不点燃的蜡烛，竖立着在玻璃板的后面移动，当移动到某位置时，发现该蜡烛与点燃蜡烛的像完全重合。此说明平面镜成的像 。（选填序号）
A.是虚像
B.大小与物体的大小相等
C.和物体到平面镜的距离相等，和物体连线与镜面垂直
（2）移动点燃的蜡烛分别到A、B、C点，重复（1）中的操作，记录与点燃蜡烛的像重合的A1、B1、C1点，用直线将A、B、C和A1、B1、C1分别连接成三角形，将纸沿OO1对折，发现两个三角形几乎重合。此说明平面镜成的像 。（选填序号）
A.是虚像
B.大小与物体的大小相等
C.和物体到平面镜的距离相等，和物体连线与镜面垂直
（3）有同学在实验过程中，观察到点燃蜡烛的像好像总是“悬浮”在纸面上方。造成该现象的原因可能是 。（选填序号）
A.玻璃板太厚
B.玻璃板未垂直桌面，且偏离点燃蜡烛一侧
C.玻璃板未垂直桌面，且偏向点燃蜡烛一侧
【变式8】利用图甲装置探究“平面镜成像的特点”。
（1）在水平桌面上铺一张白纸，再将玻璃板竖立在白纸上，把点燃的蜡烛A放在玻璃板前面，拿 （选填“点燃”或“未点燃”）的蜡烛B竖立在玻璃板后面移动，直到看上去蜡烛B跟 完全重合。
（2）为了探究平面镜成像的虚实，将一张白卡片竖直放在蜡烛B所在的位置，应在玻璃板 （选填“前”或“后”）面观察白卡片上是否有A的像。
（3）图乙是小明某次测量蜡烛A到平面镜的距离为 cm；将蜡烛靠近玻璃板一些，像的大小将 （选填“变大”、“变小”或“不变”）。
（4）若将玻璃板向左倾斜，如图丙所示，观察到蜡烛A的像大致位置在图中的 （选填①或②）处。
【例题9】如图乙所示，是小安同学自制的潜望镜，利用它能在隐蔽处观察到外面的情况，用它正对如图甲所示的光源“F”，则观察到的像是（ ）
【变式9】检查视力时，视力表放在被测者头部的后上方，如图甲所示，则视力表上如图乙所示的字母在平面镜中的像正确的是（ ）
【例题10】小明身高165cm，在某商场买鞋，他选一新鞋在竖直的50cm高的“试鞋镜”前试穿，如图。但他在镜中看不到自己穿着新鞋的像，为了看到新鞋的像，则他该（ ）
A．整个人靠近镜面
B．整个人远离镜面
C．只把穿着新鞋的脚抬高
D．只弯腰或下蹲一些
【变式10】如图小龙站在平静的水塘边上，他看到了水塘对面小华举起的旗子顶端点P的像P'，请你利用平面镜成像的原理，画出小龙看到P的光路。
三、球面镜：
1.凹面镜：
（1）定义：用球面的内表面作反射面；
（2）性质：凹面镜能把射向它的平行光线会聚在一点；把这一点称为焦点；
从焦点射向凹面镜的反射光是平行光；
（3）应用：太阳灶、手电筒、汽车头灯、反射式天文望远镜；
（4）成像原理：光的反射；规律大小与凸透镜基本相同，光路图可以了解；
①0②u=f：不成像；
③f2f；
④u=2f：倒立等大的实像，物、像同侧，v=2f；
⑤u>2f：倒立缩小的实像，物、像同侧，f2.凸面镜：
（1）定义：用球面的外表面做反射面；
（2）性质：凸面镜对光线起发散作用；凸面镜所成的象是缩小的虚像；
（3）作用：增大视野；
（4）应用：汽车后视镜、马路转角镜、检查内部器官的检查镜等；
（5）成像原理：光的反射；光路图可以了解；
【例题11】我国自主设计建造的500m口径单天线射电望远镜，通过被动接收微弱宇宙射电波来观测天体。它是利用凹面镜对光有 （选填“会聚”或“发散”）作用的原理收集宇宙天体发出的光和电波的。凹面镜在反射光时， （选填“遵循”或“不遵循”）光的反射定律。
【变式12】对光有会聚作用的镜子是（ ）
A．凸面镜 B．凹面镜 C．凸透镜 D．凹透镜
【例题12】如图所示为汽车的后视镜。汽车的后视镜都采用凸面镜，目的是 ；凸面镜成像的原理是光的 （选填“直线传播”“反射”或“折射”）。
【变式12】如图所示，是一条盘山公路，当汽车在AB路段行驶时，司机由于 而看不到BC路段的情况；为了看到BC路段情况，人们利用反射规律，应该在 （填“A”、“B”或“C”）位置安装一块面镜，根据你所学知识判断，该面镜最好是 面镜。序号
知识点
难易程度
例题数
变式题数
合计
一
平面镜成像的特点及作图
★★
6
6
24
二
平面镜成像实验
★★
4
4
三
球面镜
★★
2
2
人教版 八年级物理上册 第4章 《光现象》
第3节 平面镜成像 讲义
（知识点总结+例题讲解）
一、平面镜成像的特点及作图：
1.平面镜：表面平整光滑不透明且能够成像的物体叫做平面镜；
2.平面镜成像相关名词概念定义：
（1）物距：物体到平面镜的距离，用符号u表示；
（2）像距：像到平面镜的距离，用符号v表示；
（3）实像和虚像：
①实像：实际光线会聚点所成的像；
②虚像：反射光线反向延长线的会聚点所成的像；（或者折射光线的反向延长线）
4.平面镜成像原理： 光的反射 ；（反射光线反向延长线的会聚点）
5.光路图：如右图；
6.成像特点： 正立 、 等大 、 等距 、 垂直 、 虚像 ；
①正立的、等大的、虚像；
②像、物分居平面镜两侧；
③像、物到镜面的距离相等：u=v；
④像、物的连线与镜面垂直；（像与物关于平面镜对称）
⑤物体靠近平面镜，像也靠近平面镜，靠近的速度大小相等；
注：像的大小与平面镜的大小、位置、形状，以及物体到平面镜的距离等无关。
7.作用：成像、 改变光路；
8.实例及应用： 倒影 、照镜子、视力表测试、舞蹈室等；
9.平面镜成像作图：做物体关于平面镜对称的图形；
①物体与像用虚线连接，并且在连线与平面镜相交处标上垂直符号；
②像用虚线画。
【例题1】如图为玩具鸟在平面镜中的成像示意图，下列能改变玩具鸟成像位置的是（ ）
A．竖直上移玩具鸟
B．竖直下移平面镜
C．改变平面镜大小
D．像与镜间放一小木板
【答案】A
【解析】解：A、竖直上移玩具鸟，成像位置相对原成像位置发生变化，故A正确；
B、竖直下移平面镜，玩具鸟成像位置相对原成像位置不发生变化，故B错误；
C、改变平面镜大小，玩具鸟成像位置相对原成像位置不发生变化，故C错误。
D、像与镜间放一木板，成像位置相对原成像位置不发生变化，故D错误。
故选：A。

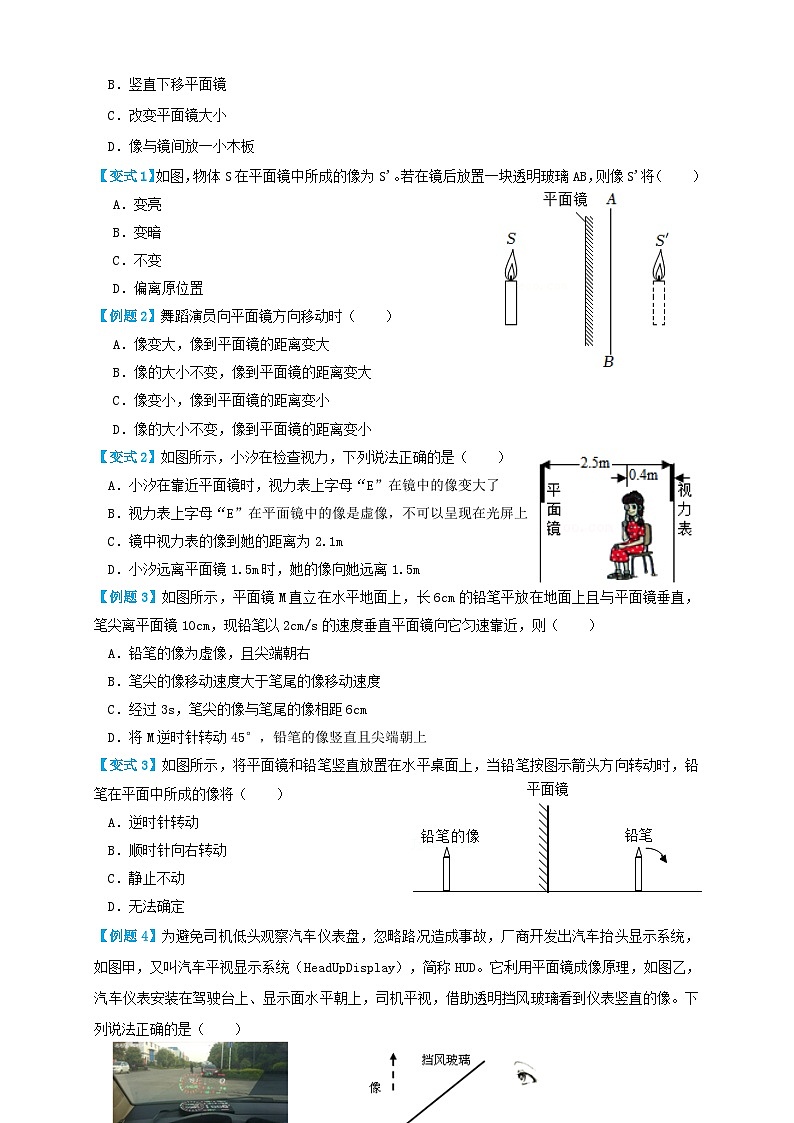

【变式1】如图，物体S在平面镜中所成的像为S'。若在镜后放置一块透明玻璃AB，则像S'将（ ）
A．变亮
B．变暗
C．不变
D．偏离原位置
【答案】C
【解析】解：平面镜成像是由于光的反射形成的，若在镜面的后面放任何东西，都不会影响镜面对光线的反射，所以像的亮度、位置等都不会受影响。
故选：C。
【例题2】舞蹈演员向平面镜方向移动时（ ）
A．像变大，像到平面镜的距离变大
B．像的大小不变，像到平面镜的距离变大
C．像变小，像到平面镜的距离变小
D．像的大小不变，像到平面镜的距离变小
【答案】D
【解析】解：平面镜所成的像与物体是等大的，当人靠近平面镜时，视觉上感觉像在变大，但实际上像的大小并没有变。所以若她向着靠近平面镜的方向移动时，他在平面镜中像的大小不变。物像到平面镜的距离相等，因此像到平面镜的距离变小，故ABC错误，D正确。
故选：D。
【变式2】如图所示，小汐在检查视力，下列说法正确的是（ ）
A．小汐在靠近平面镜时，视力表上字母“E”在镜中的像变大了
B．视力表上字母“E”在平面镜中的像是虚像，不可以呈现在光屏上
C．镜中视力表的像到她的距离为2.1m
D．小汐远离平面镜1.5m时，她的像向她远离1.5m
【答案】B
【解析】解：A、因为平面镜成像的特点是成等大的虚像，小汐在靠近平面镜时，视力表上字母“E”在镜中的像不变，故A错误；
B、由于物体在平面镜中成虚像，虚像不能用光屏承接，故B正确；
C、从图示中可以看出，视力表距离平面镜2.5m，因为像距等于物距，可知视力表的像距离平面镜也为2.5m，而该同学距离平面镜为2.5﹣0.4m＝2.1m，所以镜中视力表的像到该同学的距离为2.5m+2.1m＝4.6m，故C错误；
D、小汐远离平面镜1.5m时，根据物、像到平面镜的距离相等，则她在镜中的像也远离平面镜1.5m，所以她的像向她远离3m，故D错误。
故选：B。
【例题3】如图所示，平面镜M直立在水平地面上，长6cm的铅笔平放在地面上且与平面镜垂直，笔尖离平面镜10cm，现铅笔以2cm/s的速度垂直平面镜向它匀速靠近，则（ ）
A．铅笔的像为虚像，且尖端朝右
B．笔尖的像移动速度大于笔尾的像移动速度
C．经过3s，笔尖的像与笔尾的像相距6cm
D．将M逆时针转动45°，铅笔的像竖直且尖端朝上
【答案】C
【解析】解：A、平面镜所成的像为虚像，但由于像与物体关于镜面对称，所以铅笔尖端朝左，故A错误；
B、若铅笔以2cm/s速度向平面镜靠近，同时像也以2cm/s速度垂直向平面镜靠近，故B错误；
C、由于像与物的大小相等，所以铅笔长6cm，铅笔的像也长6cm，即笔尖的像与笔尾的像相距6cm，故C正确；
D、铅笔与平面镜的夹角为45°，根据平面镜成像的特点，此时平面镜将铅笔与像的夹角平分，所以铅笔与它在平面镜中的像互相垂直，即铅笔的尖端朝下，故D错误。
故选：C。
【变式3】如图所示，将平面镜和铅笔竖直放置在水平桌面上，当铅笔按图示箭头方向转动时，铅笔在平面中所成的像将（ ）
A．逆时针转动
B．顺时针向右转动
C．静止不动
D．无法确定
【答案】A
【解析】解：平面镜所成像和物体各对应点到平面镜间距离相等，平面镜所成的像与物体关于镜面对称，当铅笔按图示箭头方向转动时，像将沿逆时针方向转动，A正确，BCD错误。
故选：A。
【例题4】为避免司机低头观察汽车仪表盘，忽略路况造成事故，厂商开发出汽车抬头显示系统，如图甲，又叫汽车平视显示系统（HeadUpDisplay），简称HUD。它利用平面镜成像原理，如图乙，汽车仪表安装在驾驶台上、显示面水平朝上，司机平视，借助透明挡风玻璃看到仪表竖直的像。下列说法正确的是（ ）

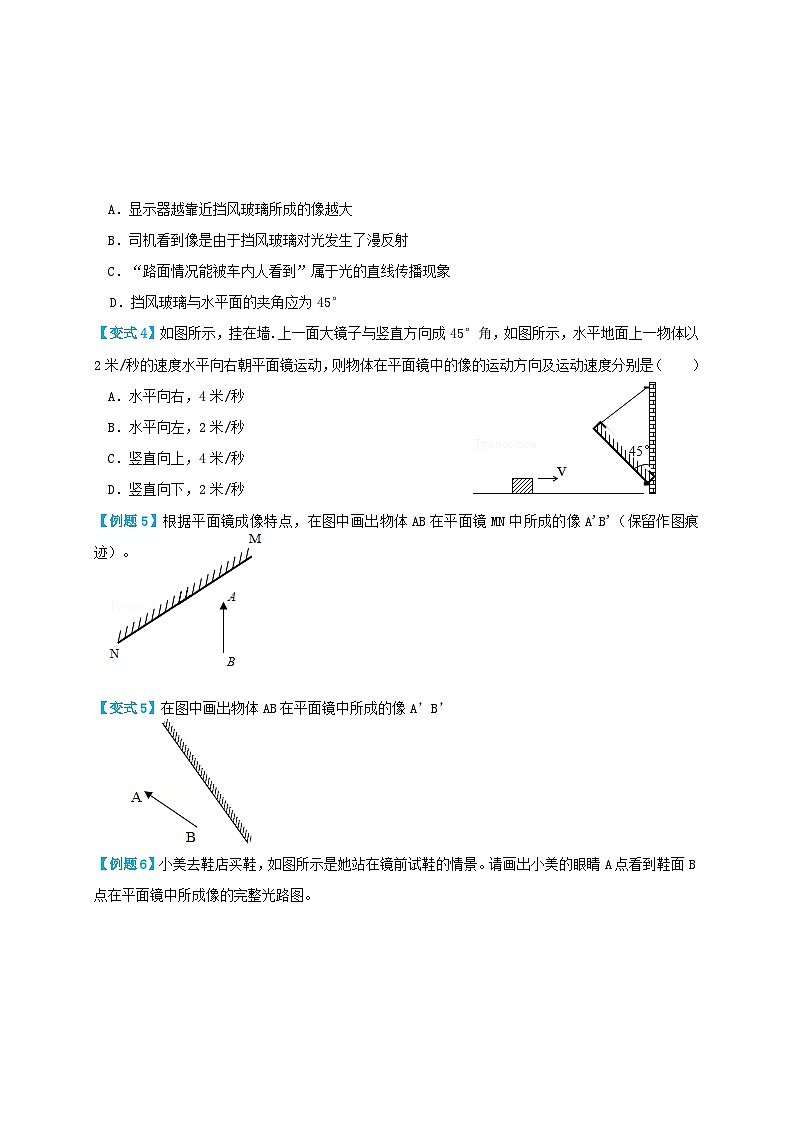

A．显示器越靠近挡风玻璃所成的像越大
B．司机看到像是由于挡风玻璃对光发生了漫反射
C．“路面情况能被车内人看到”属于光的直线传播现象
D．挡风玻璃与水平面的夹角应为45°
【答案】D
【解析】解：A.根据平面镜成像特点可知，显示器越靠近挡风玻璃所成的像不变，故A错误；
B.司机看到像是由于挡风玻璃对光发生了镜面反射，故B错误；
C.“路面情况能被车内人看到”光线是由空气通过玻璃再到空气，属于光的折射现象，故C错误；
D.车辆显示器水平放置在中控台上，通过挡风玻璃成垂直于水平面的像，由于像和物关于镜面对称，则挡风玻璃与水平面夹角为45°；故D正确。
故选：D。
【变式4】如图所示，挂在墙.上一面大镜子与竖直方向成45°角，如图所示，水平地面上一物体以2米/秒的速度水平向右朝平面镜运动，则物体在平面镜中的像的运动方向及运动速度分别是（ ）
A．水平向右，4米/秒
B．水平向左，2米/秒
C．竖直向上，4米/秒
D．竖直向下，2米/秒
【答案】D
【解析】解：解：物体沿水平方向向右运动，像关于物相对于镜面对称，像的运动轨迹与物的运动轨迹也相对于镜面对称，由于物的运动方向与镜面成45°角，速度大小为2m/s，故像的运动方向也应与镜面成45°角，则平面镜中小球的像的运动方向是竖直向下的，速度大小也为2m/s。如图所示：
故选：D。
【例题5】根据平面镜成像特点，在图中画出物体AB在平面镜MN中所成的像A'B'（保留作图痕迹）。
【答案】见解析。
【解析】解：分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为AB在平面镜中的像。如图所示：
【变式5】在图中画出物体AB在平面镜中所成的像A’B’
【答案】见解析。
【解析】解：分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为AB在平面镜中的像。如图：
【例题6】小美去鞋店买鞋，如图所示是她站在镜前试鞋的情景。请画出小美的眼睛A点看到鞋面B点在平面镜中所成像的完整光路图。
【答案】B
【解析】解：根据平面镜的特点在平面镜的另一侧作出鞋面B点的对称点B′，即为其在平面镜中的像；
连接像点与眼睛A点与镜面相交于一点O，即为入射点，连接BO、OA，则BO是入射光线，OA为反射光线，如图所示：
【变式6】为了在较小的空间内检查视力，可以令被测者背对视力表观察平面镜M中视力表所成的像，请在图中作出被测者通过平面镜M看到视力表上A点的光路图。
【答案】B
【解析】解：根据物像连线与镜面垂直，由A向平面镜作垂线并延长，根据物像到平面镜距离相等，找到A点的像A'点，连接眼睛和像点A'，交平面镜于O点，连接AO即入射光线，O到眼睛为反射光线。如图：
二、平面镜成像实验：
1.实验器材：平板玻璃（透明）、两支相同的蜡烛、白纸、刻度尺、笔；
2.实验环境：光线暗一点；
3.注意事项：玻璃板垂直桌面、玻璃板薄一点；
4.平面镜成像实验总结：
①选择玻璃板代替平面镜进行实验的目的是 便于准确确定像的位置 ；
②在探究活动中对玻璃板放置的要求是 竖直放置 ；
若玻璃板没有竖直放置： 玻璃板后面的蜡烛与前面蜡烛的像不能重合 ；
③选取两段完全相同的蜡烛的目的是为了 比较像与物的大小 关系；
④实验中使用刻度尺，是为了 测量像与物到玻璃板的距离 ；
⑤移去后面的蜡烛B，并在其所在位置上放一光屏，则光屏上 不能 接收到蜡烛烛焰的像；
⑥小明将蜡烛逐渐远离玻璃板时，它的像 大小不变 ；
⑦为便于观察，该实验最好在 较黑暗 环境中进行；
⑧采用透明玻璃板代替平面镜，虽然成像不如平面镜清晰，但却能在观察到A蜡烛像的同时，也能观察到B蜡烛， 巧妙地解决了确定像的位置和大小的问题 ；
⑨点燃A蜡烛，小心地移动B蜡烛，直到与A蜡烛的像完全重合为止，这时发现像与物的 大小相等 ；
若直接将蜡烛放在直尺上进行实验，进一步观察A、B两支蜡烛在直尺上的位置
发现： 像和物的连线与玻璃板垂直 ； 像和物到玻璃板的距离相等 ；
⑩观察A蜡烛的像时，会发现两个几乎重叠的像，这是由于玻璃板的两个面反射各成一个像；这两个像的间距为两倍玻璃板的距离；实验应该选用 较薄的 玻璃板，这是为了 使玻璃板两个面反射成的像尽量重叠 ，便于准确确定像的位置；
⑪多次进行实验的目的： 寻找普遍规律 。
【例题7】如图为小明做“平面镜成像特点”的实验装置，其中蜡烛A为玻璃板前点燃的蜡烛，B为玻璃板后未点燃的蜡烛，有关本实验下列说法正确的是（ ）
A．小明应该在B侧观察蜡烛经玻璃板所成的像
B．玻璃板越透明，实验效果越好
C．当蜡烛远离玻璃板时，蜡烛的像变小
D．蜡烛燃烧较长时间后A的像与蜡烛B不再重合
【答案】D
【解析】解：A、由于平面镜成像的原理是光的反射，所以应该在蜡烛A一侧观察蜡烛A所成的像，不能从蜡烛B一侧观察蜡烛A所成的像，故A错误；
B、由于玻璃板越透明成像效果越差，实验效果就越差，故B错误；
C、平面镜成像大小跟物体大小有关，与物体到平面镜的距离无关，蜡烛A向玻璃板远离，像的大小不会变化，故C错误；
D、在实验过程中，随着蜡烛A的燃烧变短，蜡烛A的像与用来找像的蜡烛B不再重合，故D正确。
故选：D。
【变式7】在用跳棋子探究平面镜成像特点的实验中，如图，下列叙述正确的是（ ）
A．实验时桌面上铺网格纸比白纸好
B．实验环境越暗越好，玻璃板越薄越好
C．玻璃板无论怎样放置，只要能看到A的像就能确定像的位置
D．由于玻璃板有厚度，所以测量像距时，像距总是偏小
【答案】A
【解析】解：A、实验时桌面上铺网格纸更便于比较像距和物距的关系，所以比白纸好，故A正确；
B、厚玻璃板的两个面都可以当作反射面，会出现两个像，影响到实验效果，所以应选用薄玻璃板，因为跳棋的像是由于跳棋反射的光源的光线经平面镜反射形成的，所以实验环境需要光源，即需要一定的亮度，故B错误；
C、为了使像能与物体完全重合，所以玻璃板需要竖直放置，故C错误；
D、由于玻璃板有一定的厚度，所以会造成测量误差，但是具体是像距的测量误差还是物距的测量误差，主要取决去具体的实验操作，故D错误。
故选：A。
【例题8】用如图所示装置探究平面镜成像的特点。把一张大纸铺在桌面上，纸上竖立一块玻璃板，沿着玻璃板在纸上画一条直线OO1，代表平面镜的位置。
（1）把一支点燃的蜡烛放在玻璃板前面的适当位置，再拿一支外形相同但不点燃的蜡烛，竖立着在玻璃板的后面移动，当移动到某位置时，发现该蜡烛与点燃蜡烛的像完全重合。此说明平面镜成的像 。（选填序号）
A.是虚像
B.大小与物体的大小相等
C.和物体到平面镜的距离相等，和物体连线与镜面垂直
（2）移动点燃的蜡烛分别到A、B、C点，重复（1）中的操作，记录与点燃蜡烛的像重合的A1、B1、C1点，用直线将A、B、C和A1、B1、C1分别连接成三角形，将纸沿OO1对折，发现两个三角形几乎重合。此说明平面镜成的像 。（选填序号）
A.是虚像
B.大小与物体的大小相等
C.和物体到平面镜的距离相等，和物体连线与镜面垂直
（3）有同学在实验过程中，观察到点燃蜡烛的像好像总是“悬浮”在纸面上方。造成该现象的原因可能是 。（选填序号）
A.玻璃板太厚
B.玻璃板未垂直桌面，且偏离点燃蜡烛一侧
C.玻璃板未垂直桌面，且偏向点燃蜡烛一侧
【答案】（1）B；（2）C；（3）C。
【解析】解：（1）未点燃的蜡烛与点燃的蜡烛的像完全重合，可知蜡烛和它成的像大小相等，故选：B；
（2）移动点燃的蜡烛分别到A、B、C点，重复（1）中的操作，记录与点燃蜡烛的像重合的A1、B1、C1点，用直线将A、B、C和A1、B1、C1分别连接成三角形，将纸沿OO1对折，发现两个三角形几乎重合，即两个三角形关于OO1成轴对称，则对应点（物和像）连线与镜面垂直且到镜面距离相等，故选：C；
（3）前面点燃蜡烛的像总是“悬浮”在纸面上方，如图所示，
造成该现象的原因是玻璃板未竖直放置且偏向点燃的蜡烛方向，故选：C。
故答案为：（1）B；（2）C；（3）C。
【变式8】利用图甲装置探究“平面镜成像的特点”。
（1）在水平桌面上铺一张白纸，再将玻璃板竖立在白纸上，把点燃的蜡烛A放在玻璃板前面，拿 （选填“点燃”或“未点燃”）的蜡烛B竖立在玻璃板后面移动，直到看上去蜡烛B跟 完全重合。
（2）为了探究平面镜成像的虚实，将一张白卡片竖直放在蜡烛B所在的位置，应在玻璃板 （选填“前”或“后”）面观察白卡片上是否有A的像。
（3）图乙是小明某次测量蜡烛A到平面镜的距离为 cm；将蜡烛靠近玻璃板一些，像的大小将 （选填“变大”、“变小”或“不变”）。
（4）若将玻璃板向左倾斜，如图丙所示，观察到蜡烛A的像大致位置在图中的 （选填①或②）处。
【答案】（1）未点燃；蜡烛A的像；（2）后；（3）3.75；不变； （4）②。
【解析】解：（1）如果点燃玻璃板后方的蜡烛B，平面镜则因为光太亮而几乎无法分清镜中的烛焰是像的烛焰还是对面B的烛焰，难以确定像的位置，从而对实验造成影响，所以实验过程中蜡烛B不需要点燃，拿未点燃的蜡烛B竖立在玻璃板后面移动，直到看上去蜡烛B跟蜡烛A的像完全重合；
（2）实像可以在光屏上承接到，而虚像则不能，把光屏放在玻璃板后，在玻璃板后面观察白卡片上是否有A的像；
（3）由图乙知：刻度尺上1cm之间有10个小格，所以一个小格代表的长度是0.1cm＝1mm，即此刻度尺的分度值为1mm，估读为3.75cm；
平面镜成像所成的像与物的大小相同，将点燃的蜡烛逐渐靠近玻璃板，它的像将不变；
（4）如下图，作出蜡烛火焰关于平面镜的对称点，可知在实验中如果把平板玻璃向左倾斜（如图丙），观察到蜡烛的像的大致位置在图中的②处；
故答案为：（1）未点燃；蜡烛A的像；（2）后；（3）3.75；不变； （4）②。
【例题9】如图乙所示，是小安同学自制的潜望镜，利用它能在隐蔽处观察到外面的情况，用它正对如图甲所示的光源“F”，则观察到的像是（ ）
【答案】B。
【解析】解：根据潜望镜中使用的是两块平面镜；第一个镜子成正立等大、左右颠倒的像，第二个镜子成正立等大，左右再次颠倒的像，最后的像就是跟原物完全一样的像。
故选：B。
【变式9】检查视力时，视力表放在被测者头部的后上方，如图甲所示，则视力表上如图乙所示的字母在平面镜中的像正确的是（ ）
【答案】B。
【解析】解：物体在平面镜中成虚像，像物大小相等，与物关于镜面对称，如图乙“E”的像开口向右，则在平面镜中看到的字母“E”开口向左，故ACD错误，B正确。
故选：B。
【例题10】小明身高165cm，在某商场买鞋，他选一新鞋在竖直的50cm高的“试鞋镜”前试穿，如图。但他在镜中看不到自己穿着新鞋的像，为了看到新鞋的像，则他该（ ）
A．整个人靠近镜面
B．整个人远离镜面
C．只把穿着新鞋的脚抬高
D．只弯腰或下蹲一些
【答案】D。
【解析】解：根据图示，要想看到镜中的新鞋，就要使眼睛看到新鞋成的像；
鞋子反射的光线经过平面镜反射后必须能进入人的眼中，由图可以看出：
弯腰、下蹲，可以看到镜中的鞋，但使身体离镜子远一些，
此时的入射角会变小，反射角也会变小，所以仍然看不到镜中鞋子的像；
使身体离镜子近一些，如果原来看不到，靠近后依然无法看到；
故选：D。
【变式10】如图小龙站在平静的水塘边上，他看到了水塘对面小华举起的旗子顶端点P的像P'，请你利用平面镜成像的原理，画出小龙看到P的光路。
【答案】见解析。
【解析】解：平静的水面相当于平面镜，先做出点P关于水面的对称点P'，然后连接P'和小龙的眼睛，连线与水面的交点O为入射点，连接PO即为入射光线，O和小龙的眼睛的连线即为反射光线，并标出光的传播方向。如图所示：
三、球面镜：
1.凹面镜：
（1）定义：用球面的内表面作反射面；
（2）性质：凹面镜能把射向它的平行光线会聚在一点；把这一点称为焦点；
从焦点射向凹面镜的反射光是平行光；
（3）应用：太阳灶、手电筒、汽车头灯、反射式天文望远镜；
（4）成像原理：光的反射；规律大小与凸透镜基本相同，光路图可以了解；
①0②u=f：不成像；
③f2f；
④u=2f：倒立等大的实像，物、像同侧，v=2f；
⑤u>2f：倒立缩小的实像，物、像同侧，f2.凸面镜：
（1）定义：用球面的外表面做反射面；
（2）性质：凸面镜对光线起发散作用；凸面镜所成的象是缩小的虚像；
（3）作用：增大视野；
（4）应用：汽车后视镜、马路转角镜、检查内部器官的检查镜等；
（5）成像原理：光的反射；光路图可以了解；
【例题11】我国自主设计建造的500m口径单天线射电望远镜，通过被动接收微弱宇宙射电波来观测天体。它是利用凹面镜对光有 （选填“会聚”或“发散”）作用的原理收集宇宙天体发出的光和电波的。凹面镜在反射光时， （选填“遵循”或“不遵循”）光的反射定律。
【答案】会聚；遵循。
【解析】解：凹面镜对光有会聚作用，射电望远镜，利用该原理收集宇宙天体发出的光和电波；光线在凹面镜上时反射遵循光的反射定律。
故答案为：会聚；遵循。
【变式12】对光有会聚作用的镜子是（ ）
A．凸面镜 B．凹面镜 C．凸透镜 D．凹透镜
【答案】BC。
【解析】解：如图：经凸透镜折射的光线更向主光轴方向偏折，经凹透镜折射的光线更向远离主光轴方向偏折，故凸透镜对光起会聚作用，凹透镜对光起发散作用。
如下图，平行光照射到凹面镜和凸面镜的反射情况：
由以上画图分析可知，在光学元件中，对光具有会聚作用的是凸透镜和凹面镜。
故选：BC。
【例题12】如图所示为汽车的后视镜。汽车的后视镜都采用凸面镜，目的是 ；凸面镜成像的原理是光的 （选填“直线传播”“反射”或“折射”）。
【答案】扩大视野；反射。
【解析】解：凸面镜对光线有发散作用，凸面镜能扩大视野，应用于汽车观后镜，成像原理是光的反射；
故答案为：扩大视野；反射。
【变式12】如图所示，是一条盘山公路，当汽车在AB路段行驶时，司机由于 而看不到BC路段的情况；为了看到BC路段情况，人们利用反射规律，应该在 （填“A”、“B”或“C”）位置安装一块面镜，根据你所学知识判断，该面镜最好是 面镜。
【答案】光的直线传播；B；凸。
【解析】解：当汽车在AB路段行驶时，司机由于光的直线传播看不到BC路段的情况；
凸面镜是利用光的反射来改变光的传播方向的，应该在B位置安装一块面镜，BC路段上的物体反射出的光线，射到凸面镜上，经过凸面镜的反射射向AB路段，从而使人在AB路段上能够看清楚BC路段的情况。
故答案为：光的直线传播；B；凸。序号
知识点
难易程度
例题数
变式题数
合计
一
平面镜成像的特点及作图
★★
6
6
24
二
平面镜成像实验
★★
4
4
三
球面镜
★★
2
2
