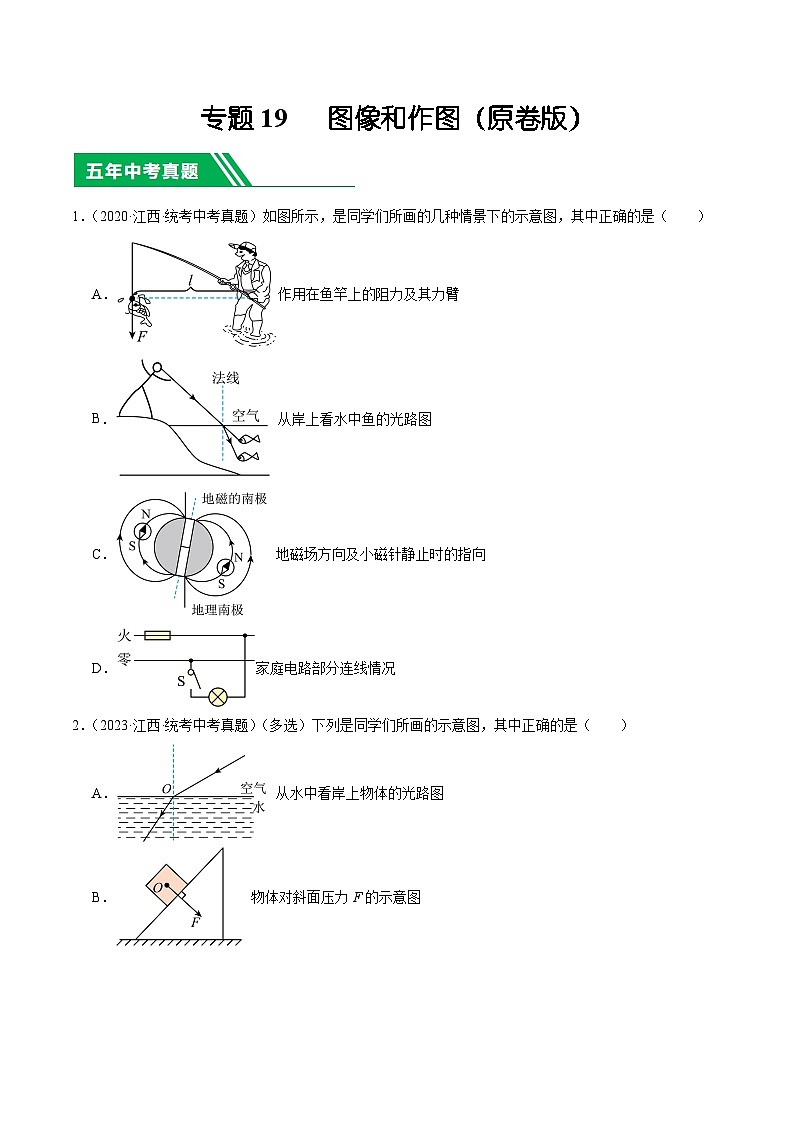

A．作用在鱼竿上的阻力及其力臂
B． 从岸上看水中鱼的光路图
C． 地磁场方向及小磁针静止时的指向
D．家庭电路部分连线情况
【答案】C
【详解】A．阻力的作用点为鱼线与杆的交点，阻力的方向沿绳子向下，过拉力作用点作竖直向下的拉力为阻力；过支点O作阻力作用线的垂线，为阻力臂，图中阻力的示意图是错误的，故A错误；
B．从岸上看水中鱼，鱼反射的光从水中进入空气中，发生折射进入人眼，图中入射光线和折射光线的方向错误，故B错误；
C．地球地理的南极是地磁的北极，地理的北极是地磁的南极，磁感线从地磁的北极到地磁的南极，小磁针静止时北极所指的方向和磁感线的方向相同，故C正确；
D．家庭电路中开关接到火线和灯泡之间，图中开关接到零线和灯泡之间，故D错误。
故选C。

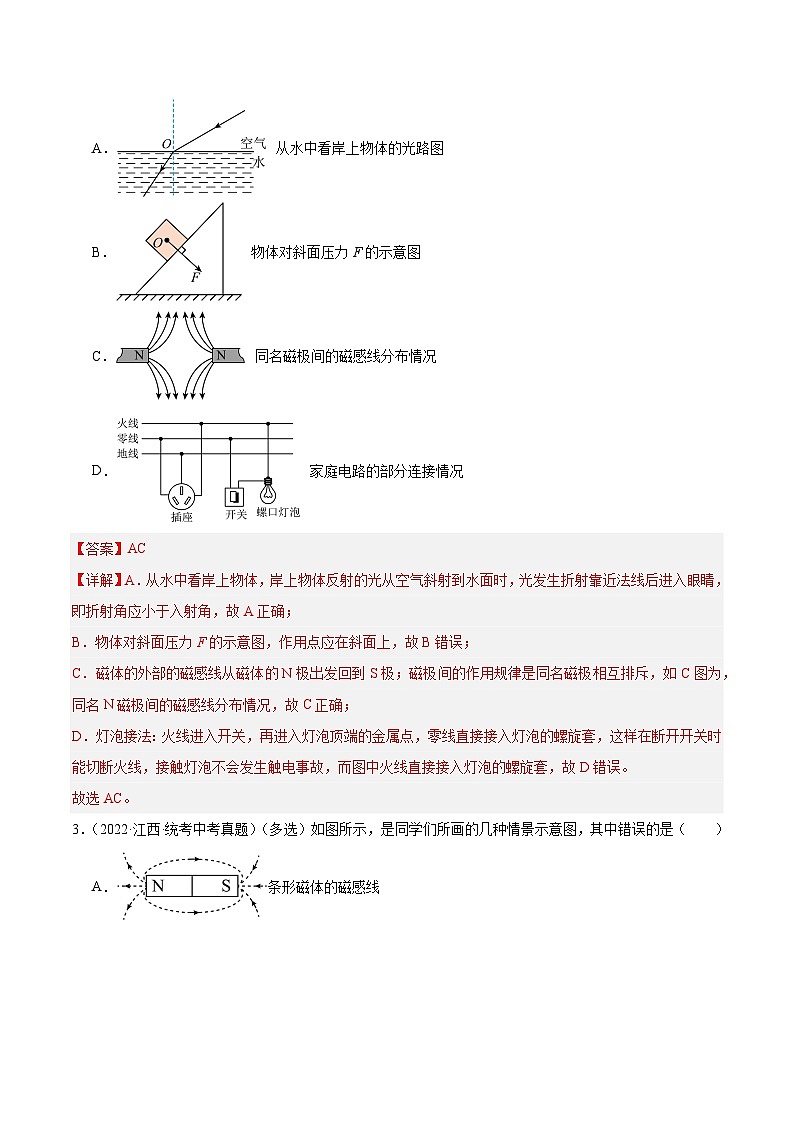

2．（2023·江西·统考中考真题）（多选）下列是同学们所画的示意图，其中正确的是（ ）
A． 从水中看岸上物体的光路图
B． 物体对斜面压力F的示意图
C． 同名磁极间的磁感线分布情况
D． 家庭电路的部分连接情况
【答案】AC
【详解】A．从水中看岸上物体，岸上物体反射的光从空气斜射到水面时，光发生折射靠近法线后进入眼睛，即折射角应小于入射角，故A正确；
B．物体对斜面压力F的示意图，作用点应在斜面上，故B错误；
C．磁体的外部的磁感线从磁体的N极出发回到S极；磁极间的作用规律是同名磁极相互排斥，如C图为，同名N磁极间的磁感线分布情况，故C正确；
D．灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关时能切断火线，接触灯泡不会发生触电事故，而图中火线直接接入灯泡的螺旋套，故D错误。
故选AC。

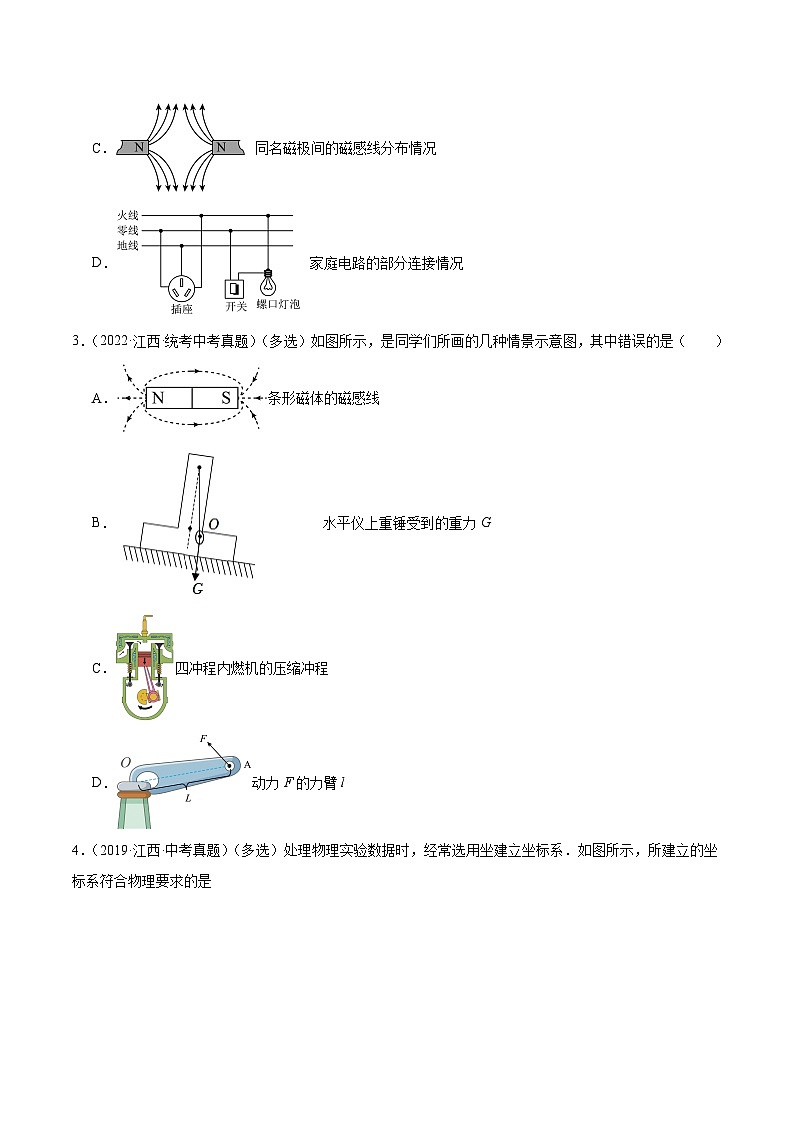

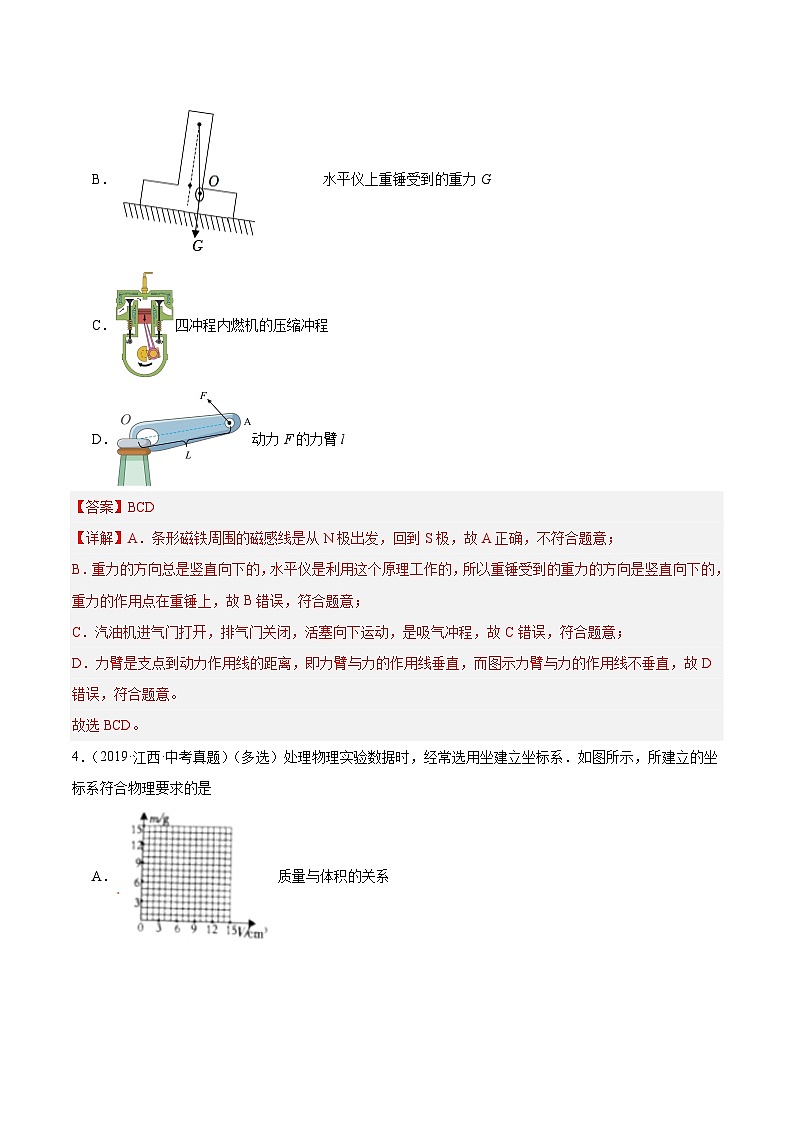

3．（2022·江西·统考中考真题）（多选）如图所示，是同学们所画的几种情景示意图，其中错误的是（ ）
A．条形磁体的磁感线
B．水平仪上重锤受到的重力G
C．四冲程内燃机的压缩冲程
D．动力F的力臂l
【答案】BCD
【详解】A．条形磁铁周围的磁感线是从N极出发，回到S极，故A正确，不符合题意；
B．重力的方向总是竖直向下的，水平仪是利用这个原理工作的，所以重锤受到的重力的方向是竖直向下的，重力的作用点在重锤上，故B错误，符合题意；
C．汽油机进气门打开，排气门关闭，活塞向下运动，是吸气冲程，故C错误，符合题意；
D．力臂是支点到动力作用线的距离，即力臂与力的作用线垂直，而图示力臂与力的作用线不垂直，故D错误，符合题意。
故选BCD。
4．（2019·江西·中考真题）（多选）处理物理实验数据时，经常选用坐建立坐标系．如图所示，所建立的坐标系符合物理要求的是
A．质量与体积的关系
B．重力与质量的关系
C． 电流与电压的关系
D．路程与时间的关系
【答案】AD
【详解】图像的画法必须满足物理量带单位，同一坐标轴刻度需均匀分布；
A．横轴为体积，纵轴为质量，有单位，刻度均匀，故A正确；
B．图中没有标注单位，故B错误；
C．图中电流的坐标轴刻度不均匀，故C错误；
D．横轴为时间，纵轴为路程，有单位，刻度均匀，故D正确；
二、单选题
5．（2023·江西九江·校联考模拟预测）如图所示是跳伞运动员在匀速下落过程中，下落的速度v、下落的路程s、重力做的功W和重力做功的功率P随时间t变化规律的图象，其中正确的是（ ）
A． B．
C． D．
【答案】A
【详解】A．跳伞运动员在匀速下落过程中，其运动的速度v不随时间变化，在v-t图象中为平行于时间轴的直线，故A正确；
B．跳伞运动员在匀速下落过程中，路程和时间成正比，在s-t图象中为过原点的倾斜直线，故B错误；
C．重力做的功
W=Gh=Gvt
其中重力G、速度v都是定值，所以重力做的功W与时间t成正比，其图象为过原点的倾斜直线，故C错误；
D．重力做功的功率
其中重力G、速度v都是定值，故功率P也为一定值，其图象为平行于时间轴的直线，故D错误。
故选A。
三、多选题
6．（2023·江西上饶·校考模拟预测）物理研究中常用图像来表示两个物理量之间的关系，从而直观、简洁地展示物理规律，下列各选项中两个量之间的关系符合如图所示的图像的是（ ）

A．做匀速直线运动的物体通过的路程与时间的关系
B．同种液体内部的压强与深度的关系
C．压力相同时，物体所受的压强跟受力面积的关系
D．物体所受的重力跟它的质量的关系
【答案】ABD
【详解】A．做匀速直线运动的物体通过的路程与时间是成正比的，故A符合题意；
B．在同种液体中，其密度相同，所以在液体内部压强与深度成正比，故B符合题意；
C．压力相同时，物体所受的压强跟受力面积成反比，故C不符合题意；
D．物体所受的重力，g值是一个常量，所以重力跟质量成正比，故D符合题意。
故选ABD。
7．（2023·江西南昌·南昌市第十七中学校考二模）绘制图象是对物理过程分析和实验数据处理的一种常用方法，它可以直观地反映各物理量之间的关系，如图所示的图象中，正确的是（ ）
A． 匀速直线运动的图象
B． 用容器盛某液体，测的液体体积V，液体与容器共同质量为m，绘制出的图象，则该液体的密度为1.0g/cm3
C． 某晶体凝固时的大致情况
D． 匀速下落的跳伞运动员，重力做的功随时间变化规律的图象
【答案】BC
【详解】A．物体做匀速直线运动时，速度一定，路程与时间成正比；如果用横轴表示时间，纵轴表示速度，则图象就是一条水平直线，故A错误；
B．同种物质密度一定，质量与体积成正比，用容器盛某液体，测的液体体积V，液体与容器共同质量为m，图象表示应该是一条斜向上的直线；容器的质量为20g，则液体的密度为
故B正确；
C．晶体有一定的凝固点，凝固过程放出热量，温度不变，故图像正确，故C正确；
D．匀速下落的跳伞运动员，重力做越来越大，图中功随时间变化规律描述错误，故D错误。
故选BC。
8．（2023·江西萍乡·统考二模）物理研究中常用图像来表示两个量（x，y）之间的关系，以使研究的问题变得直观明了，下列两个物理量之间的关系符合如图表示的是（ ）

A．物质的密度和质量的关系
B．物体受到的重力与质量的关系
C．匀速直线运动物体的路程与时间的关系
D．定值电阻的阻值与其两端电压的关系
【答案】BC
【详解】观察图像发现这是一个正比例函数关系图线，图像中两个量（x，y）之间是成正比的；
A．密度是物质本身的一种特性，与质量和体积等其他因素无关，只决定于物质本身，故A不符合题意；
B．根据公式可知，物体受到的重力与质量成正比关系，故B符合题意；
C．做匀速直线运动的物体，通过的路程与时间成正比，故C符合题意；
D．导体电阻是导体本身的一种性质，与加在导体两端的电压无关，故D不符合题意。
故选BC。
9．（2023·江西赣州·统考一模）用简洁直观的图示描述物理现象、规律是物理学习和研究的重要手段。图示描述错误的有（ ）
A． 匀速提升重物时，动滑轮的受力示意图
B． 岸上人看到水中游鱼的光路图
C．
海波的熔化过程 经历了10min
D． 符合安全用电要求的家用电路图
【答案】BC
【详解】A．动滑轮提升重物时，受到竖直向上的两根绳子的拉力、竖直向下的重力的作用，故A正确，不符合题意；
B．人在岸边看水中的鱼，是鱼反射的光经过水面后发生折射进入人的眼睛，故B错误，不符合题意；
C．根据图示可知，海波从第5min开始熔化，第10min熔化结束，熔化时间为5min，故C错误，符合题意；
D．在家庭电路中，开关接在灯泡与火线之间；两孔插座的接法：左孔接零线、右孔接火线，故D正确，不符合题意。
故选BC。
10．（2023·江西抚州·统考一模）利用图像可以描述物理量之间的关系，关于下列图像的描述错误的是（ ）

A．图甲：温度和压强一定时，某物体密度与其体积的关系
B．图乙：阴影部分的面积表示物体运动的路程
C．图丙：电阻一定时，导体两端电压与通过导体电流的关系
D．图丁：燃料的热值与燃料体积的关系
【答案】CD
【详解】A．温度和压强一定的情况下，同种物质组成的物体的密度不随其体积的变化而变化，故A正确，不符合题意；
B．图乙中相应阴影部分的面积可以表示物体运动的路程，故B正确，不符合题意；
C．电阻一定时，通过导体的电流与导体两端的电压成正比，其U﹣I图像应该是过原点的倾斜直线，故C错误，符合题意；
D．燃料的热值只与燃料的种类有关，与燃料的质量、体积等无关，其q﹣V图像应该为平行于横轴的直线，故D错误，符合题意。
故选CD。
11．（2023·江西·校联考模拟预测）如图所示，同学们对图像涉及的有关物理知识解释合理的是（ ）
A．图甲：阴影部分表示物体的质量
B．图乙：ab两种材料做成的实心物体放在水中静止时，a漂浮在水中
C．图丙：a导体是定值电阻，b导体电阻的电阻是变化的
D．图丁：a物质的吸热本领比水的吸热本领弱
【答案】AC
【详解】A．由图甲可知，阴影部分表示的是ρV，由密度的变形公式m＝ρV可知，阴影部分表示物体的质量，故A符合题意；
B．由图乙中数据可知，a的密度为
b的密度为
由计算可知
所以ab两种材料做成的实心物体放在水中静止时，b漂浮在水中，故B不符合题意；
C．由图丙可知，a的电流与电压成正比，是定值电阻，由可知，b导体电流随两端电压增大而增大，且电流的增速大于电压的增速，所以b导体电阻会改变，故C符合题意；
D．由可知，如果根据温度变化比较两种物质的吸热本领，需要两种物质的吸热相同、质量相同，现在不确定吸热是否相同、两种物质的质量是否相同，所以无法判断，故D不符合题意。
故选AC。
12．（2023·江西吉安·校考一模）如图所示，是同学们所画的几种情景示意图，其中错误的是（ ）
A． 从岸上看水中物体的光路图
B． 内燃机压缩冲程的能量转化类比图
C． 家庭电路的连线情况
D． 一定一动滑轮组最省力的组装方式
【答案】AB
【详解】A．从岸上看水中的物体，物体发出或者反射的光从水中折射到空气中，折射光线应该远离法线，故A错误，符合题意；
B．高温高压的水蒸气对塞子做功，水蒸气的内能转化为机械能，能量转化与内燃机的做功冲程相同，故B错误，符合题意；
C．家庭电路中，火线先进入开关，再接灯泡顶端的金属点，零线直接接在灯泡的螺旋套上；三孔插座上孔接地线，左孔接零线，右孔接火线，两孔插座，左孔接零线，右孔接火线，故C正确，不符合题意；
D．由图可知，有3段绳子拉着动滑轮，这是最省力的绕法，故D正确，不符合题意。
故选AB。
13．（2023·江西宜春·统考一模）如图所示，是小明所画的几种情景下的示意图，其中正确的是（ ）

A．甲图，作用在杠杆上的动力F的力臂是L
B．乙图，物体A静止在粗糙的斜面上的受力分析
C．丙图，家庭电路的连线情况
D．丁图，地铁站台边，人必须站在安全黄线以外
【答案】BCD
【详解】．动力臂是支点到动力的作用线的距离，则图中虚线是动力臂L，故A错误；
B．静止在粗糙斜面上的物体有向下滑动趋势，受到竖直向下的重力、垂直斜面向上的支持力和沿斜面向上的摩擦力作用，故B正确；
C．图中火线首先过开关，再接灯泡顶端的金属点，零线直接接在螺旋套上，三孔插座上孔接地线，右孔接火线，左孔接零线，故C正确；
D．当列车驶来，人和地铁之间空气流速大压强小，人的外侧空气流速小压强大，人容易被压向地铁，容易发生交通事故，故人必须站在安全黄线以外，故D正确。
故选BCD。
14．（2023·江西南昌·统考一模）如图所示，能根据坐标系中阴影部分面积计算选项中物理量大小的是（ ）
A． 机械功WB． 热量Q
C． 机械效率ηD． 电功率P
【答案】AD
【详解】A．图中横坐标是时间，纵坐标是功率，根据W=Pt可知图中的阴影部分可表示功，故A符合题意；
B．横坐标是燃料的燃烧时间，纵坐标是燃料的热值q，根据Q放=mq可知，横、纵坐标之积不等于燃料完全燃烧放出的热量，故B不符合题意；
C．机械效率为有用功和总功之比，故图中阴影部分面积不能表示机械效率，故C不符合题意；
D．横坐标是电阻R，纵坐标是电流的平方，根据P=I2R可知，横、纵坐标之积正好是用电器消耗的电功率，故D符合题意。
故选AD。
15．（2023·江西·校联考二模）如图所示，是同学们所画的几种情景下的示意图，其中不正确的是（ ）
A．门手柄受到的压力的力臂
B．家庭电路中开关和灯泡的连接
C．通电螺线管周围小磁针静止时的指向
D．岸上的人看到水中鱼的光路
【答案】BC
【详解】A．由图可知，O为支点，图中动力F的力臂是指从支点O到力F作用线的距离，故A正确，不符合题意；
B．根据安全用电原则可知，火线先进入开关，再接灯泡顶端的金属点，零线直接接在灯泡的螺旋套上；而图中火线先接灯泡，后接开关，即开关接在零线上，故B错误，符合题意；
C．根据安培定则，右手握住螺线管，四指指向电流的方向，大拇指指向螺线管的下端为N极，其上端为S极，由磁极间的相互作用规律可知，小磁针的下端应为S极，故C错误，符合题意；
D．从岸上看水中物体，水中物体反射的光斜射到水面时，光发生折射远离法线后进入眼睛，逆着折射光线看上去，看到是变高了的鱼的虚像，故D正确，不符合题意；
故选BC。
16．（2023·江西宜春·二模）如图所示，是同学们所画的几种情景下的示意图，其中不正确的是
A．温室下冰熔化时温度与时间的关系
B．放大镜成像原理
C．物块随传送带一起匀速运动的受力示意图
D．通电螺线管外部的磁场分布
【答案】ABC
【详解】A、由于冰熔化后水的比热容较大，温度不可能升高那么快，故CD段图像错误；故A错误；
B、放大镜成像是正立放大的虚像，而图中蜡烛是实像，故B错误；
C、由于物体和传送带一起匀速运动，相对静止，所以物体不受摩擦力的作用，也不受推力的作用，只受竖直向下的重力和竖直向上的支持力的作用，并且这两个力是一对平衡力，作用点在物体重心上；图中多了摩擦力和推力的示意图．故C错误；
D、伸出右手，四指弯曲指示电流的方向，大拇指所指的方向即通电螺线管的左端为N极，磁感线的方向从N极指向S极，故D正确．
17．（2023·江西·校联考模拟预测）下列作图中，错误的是（ ）
A． 凹透镜对光线的作用
B． 光的反射
C． 平面镜成像
D． 沿斜面向下滑动的物体
【答案】AD
【详解】A. 延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴，折射光线方向正确，但延长线要用虚线画出，故 A 错误；
B. 图中 , 反射角等于入射角等于 45∘ ，法线也用虚线画出，故 B 正确；
C. 图中物像关于镜面对称，虚像也用虚线画出，故 C 正确；
D. 沿斜面向下滑动的物体 , 受到重力 G 、支持力 FN 、摩擦力 f 三个力的作用 , 图中支持力的方向错误 ( 应该是垂直于斜面向上 ) 、不存在力 F ，正确的受力示意图如下图所示，故 D 错误．

故选 AD.
18．（2023·江西新余·统考一模）如图所示的四幅图中描述及相关作图正确的是
A．投出去的篮球所受的力
B．通过凸透镜的光线
C．生活用电插座、开关与灯的连接电路
D．电流与磁感应线的方向
【答案】BD
【详解】A．投出去的篮球由于惯性继续运动，不考虑空气的阻力作用，只受到竖直向下的重力作用，故A错误；
B．从焦点发出的光线经凸透镜折射后将平行于主光轴，故B正确；
C．图中三孔插座的接法：上孔接地线；左孔接零线；右孔接火线正确；
灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故．既能控制灯泡，又能更安全，而图中开关接在零线上了，故C错误；
D．根据安培定则（或者磁感线分布）可以判断，图中螺线管左端应是N极，磁感线的方向是向右的，故D正确。
故答案为BD。
