专题21 作图题（光学）-5年（2019-2023）中考1年模拟物理分项汇编（河南专用）
展开
这是一份专题21 作图题（光学）-5年（2019-2023）中考1年模拟物理分项汇编（河南专用），文件包含专题21作图题光学-5年2019-2023中考1年模拟物理分项汇编河南专用原卷版docx、专题21作图题光学-5年2019-2023中考1年模拟物理分项汇编河南专用解析版docx等2份试卷配套教学资源，其中试卷共38页， 欢迎下载使用。

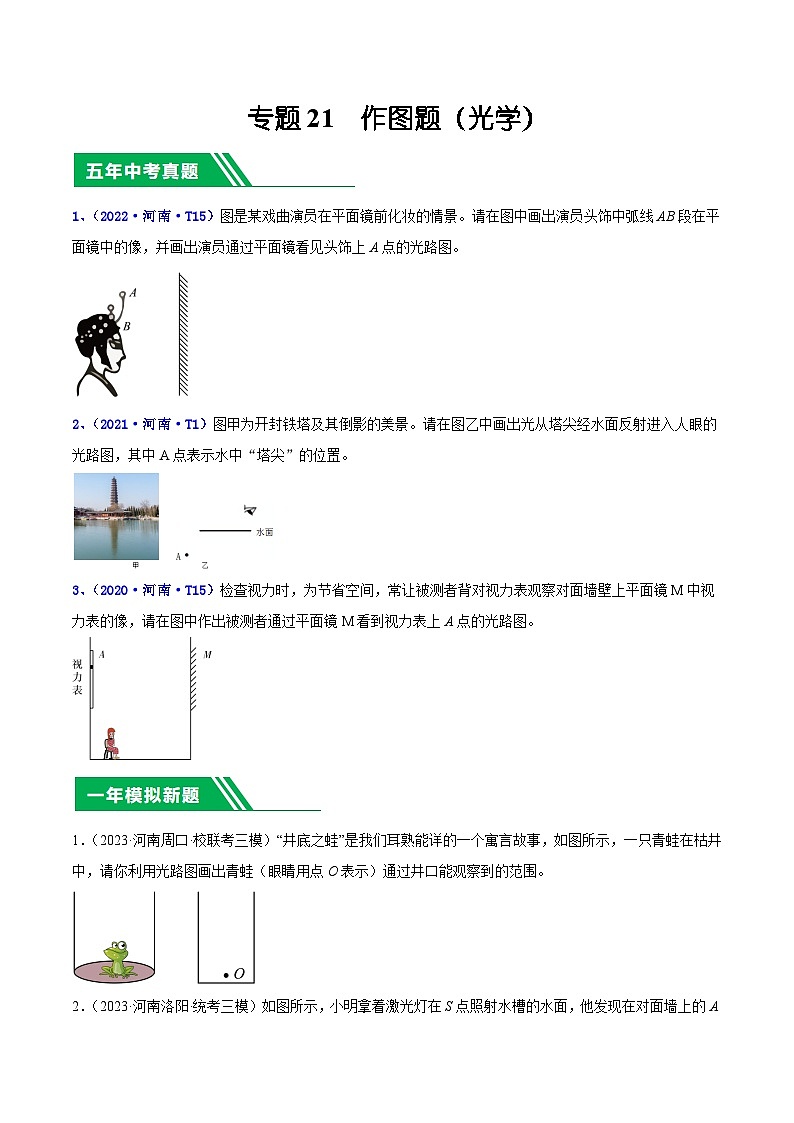

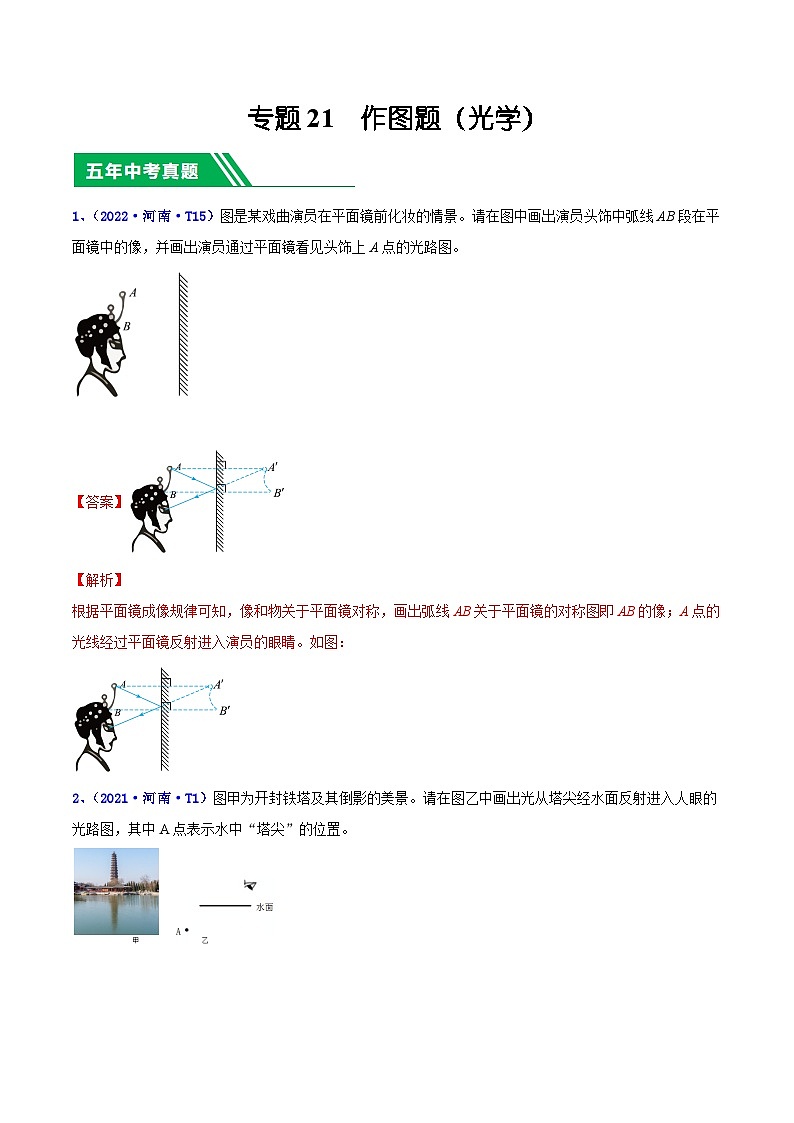

1、（2022·河南·T15）图是某戏曲演员在平面镜前化妆的情景。请在图中画出演员头饰中弧线AB段在平面镜中的像，并画出演员通过平面镜看见头饰上A点的光路图。
【答案】
【解析】
根据平面镜成像规律可知，像和物关于平面镜对称，画出弧线AB关于平面镜的对称图即AB的像；A点的光线经过平面镜反射进入演员的眼睛。如图：

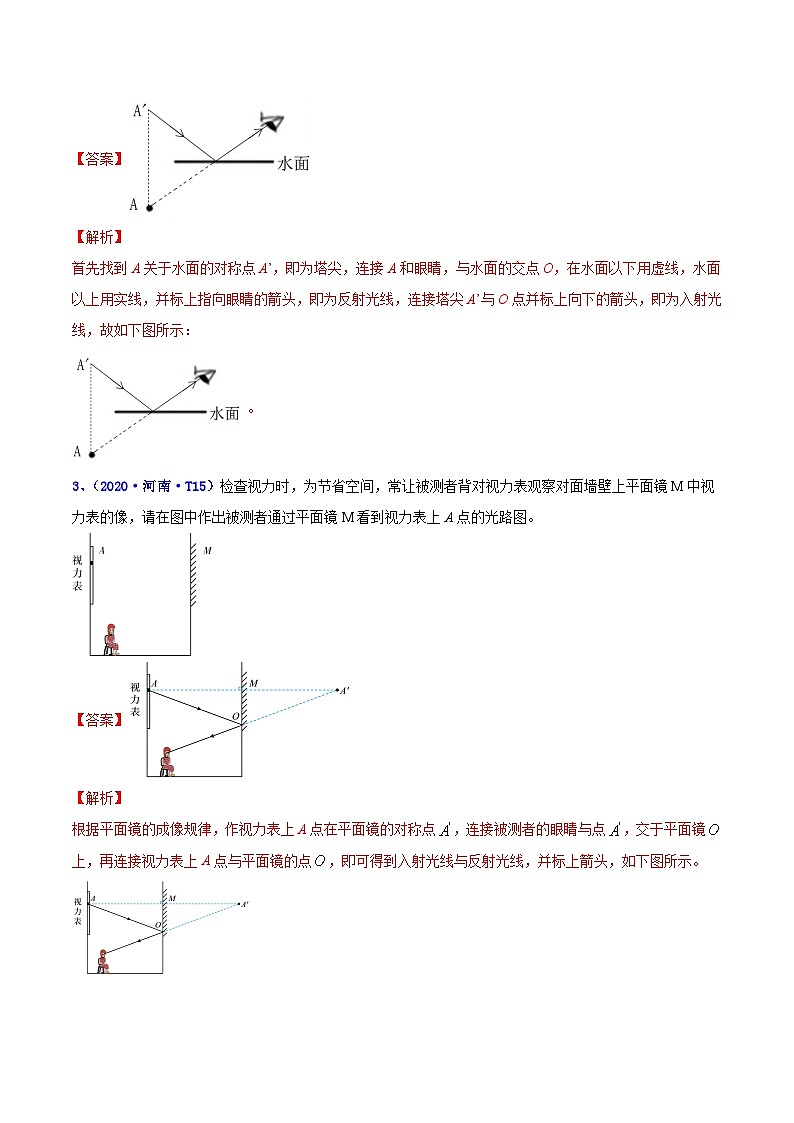

2、（2021·河南·T1）图甲为开封铁塔及其倒影的美景。请在图乙中画出光从塔尖经水面反射进入人眼的光路图，其中A点表示水中“塔尖”的位置。
【答案】
【解析】
首先找到A关于水面的对称点A’，即为塔尖，连接A和眼睛，与水面的交点O，在水面以下用虚线，水面以上用实线，并标上指向眼睛的箭头，即为反射光线，连接塔尖A’与O点并标上向下的箭头，即为入射光线，故如下图所示：
。
3、（2020·河南·T15）检查视力时，为节省空间，常让被测者背对视力表观察对面墙壁上平面镜M中视力表的像，请在图中作出被测者通过平面镜M看到视力表上A点的光路图。
【答案】
【解析】
根据平面镜的成像规律，作视力表上A点在平面镜的对称点，连接被测者的眼睛与点，交于平面镜上，再连接视力表上A点与平面镜的点，即可得到入射光线与反射光线，并标上箭头，如下图所示。

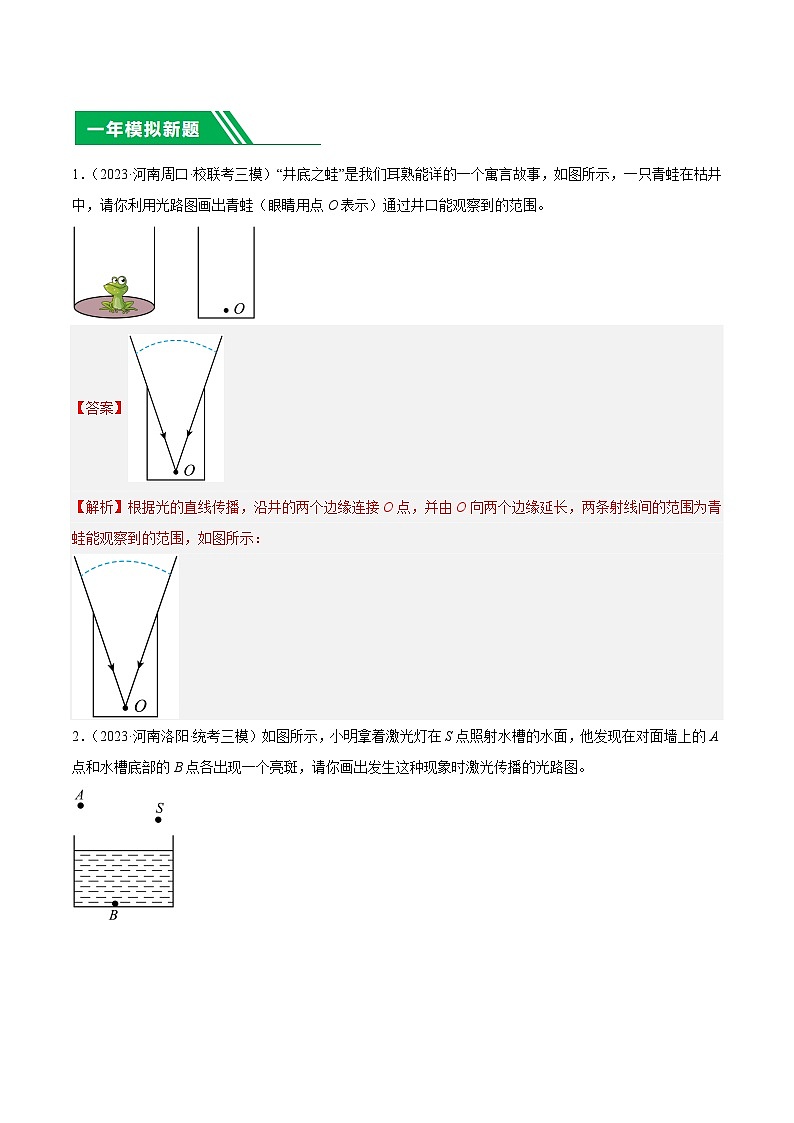

1．（2023·河南周口·校联考三模）“井底之蛙”是我们耳熟能详的一个寓言故事，如图所示，一只青蛙在枯井中，请你利用光路图画出青蛙（眼睛用点O表示）通过井口能观察到的范围。
【答案】
【解析】根据光的直线传播，沿井的两个边缘连接O点，并由O向两个边缘延长，两条射线间的范围为青蛙能观察到的范围，如图所示：

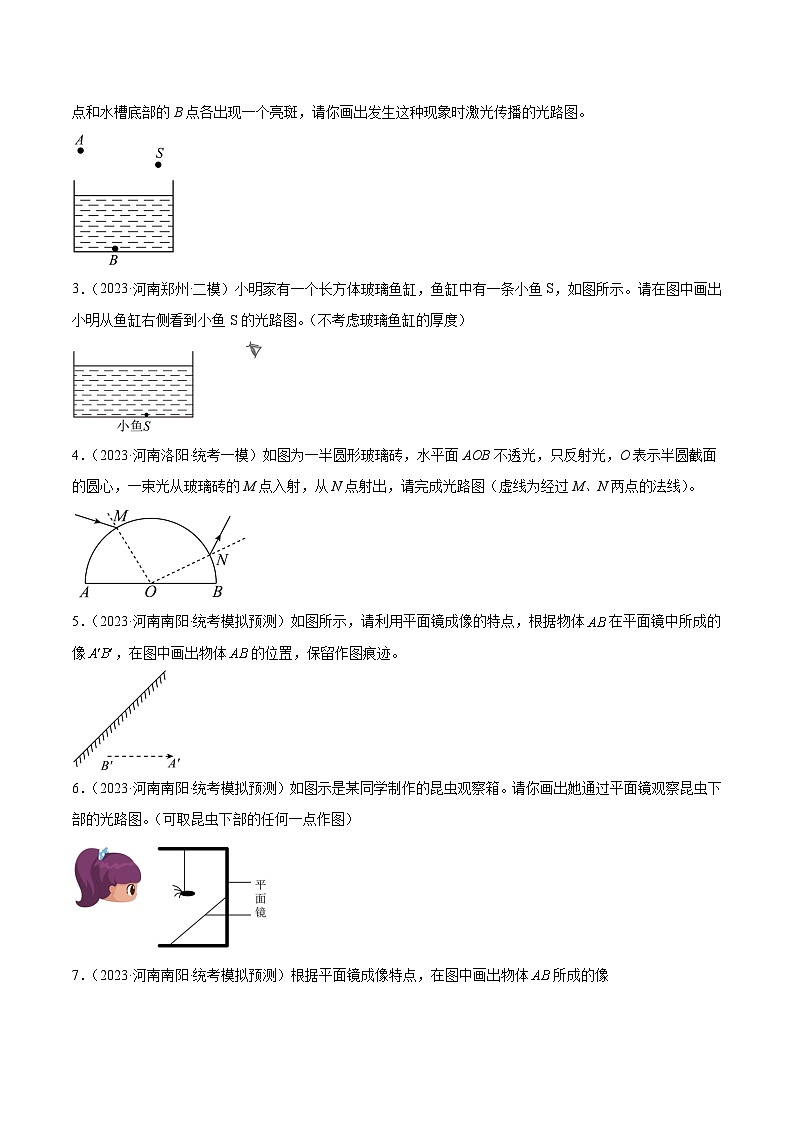

2．（2023·河南洛阳·统考三模）如图所示，小明拿着激光灯在S点照射水槽的水面，他发现在对面墙上的A点和水槽底部的B点各出现一个亮斑，请你画出发生这种现象时激光传播的光路图。
【答案】
【解析】激光灯在S点照射水槽的水面，光要反射到A点，不能在水面确定入射点的位置，可以先确定光源S在水面（平面镜）中像S'的位置，根据S'与A点在同一直线上的规律，连接这两点，其连线与水面的交点即为入射点O的位置，OA是反射光线，再把S、O两点连接起来，SO是入射光线；光源射向水面的光经折射后到B点，所以把O、B两点连接起来，OB是折射光线。注意SO、OA、OB表示的是实际光线，作图时要用实线，并根据光的传播方向正确画出箭头方向；用于辅助作图的SS'和S'O用虚线。如下图所示：
3．（2023·河南郑州·二模）小明家有一个长方体玻璃鱼缸，鱼缸中有一条小鱼S，如图所示。请在图中画出小明从鱼缸右侧看到小鱼S的光路图。（不考虑玻璃鱼缸的厚度）
【答案】
【解析】小鱼反射的光线从水中经玻璃缸侧面进入空气时发生折射，折射角大于入射角，光线偏离法线斜向上进入眼睛，使人看到小鱼的像，光路图如图
4．（2023·河南洛阳·统考一模）如图为一半圆形玻璃砖，水平面AOB不透光，只反射光，O表示半圆截面的圆心，一束光从玻璃砖的M点入射，从N点射出，请完成光路图（虚线为经过M、N两点的法线）。
【答案】
【解析】首先作出入射M点的像点，然后连接，和镜面相交与点，则为反射光线，再连接为入射光线，为第一次的折射光线。已经过玻璃砖右侧的折射点N作出了法线，根据光从玻璃斜射入空气时，折射角大于入射角作出空气中的折射光线。如下图所示：
5．（2023·河南南阳·统考模拟预测）如图所示，请利用平面镜成像的特点，根据物体在平面镜中所成的像，在图中画出物体的位置，保留作图痕迹。
【答案】
【解析】分别作出像，关于平面镜的对称点A、B，用实线连接A、B即可，如图所示：
6．（2023·河南南阳·统考模拟预测）如图示是某同学制作的昆虫观察箱。请你画出她通过平面镜观察昆虫下部的光路图。（可取昆虫下部的任何一点作图）
【答案】
【解析】取昆虫下部一点A，作出关于平面镜的对称点A′，即为A点在平面镜中所成的像点，连接A′与人眼，交平面镜于点O，从A向O画出入射光线，O到人眼为反射光线，如图所示：
7．（2023·河南南阳·统考模拟预测）根据平面镜成像特点，在图中画出物体所成的像
【答案】
【解析】平面镜成像特点：像与物到平面镜的距离相等，连线与镜面垂直，大小相等，左右相反，即像与物关于平面镜对称，先作出物体AB的端点A、B在平面镜中的对称点A′、B′，连接A′、B′点即为物体AB在平面镜中的像，注意辅助线和像用虚线，如图所示：

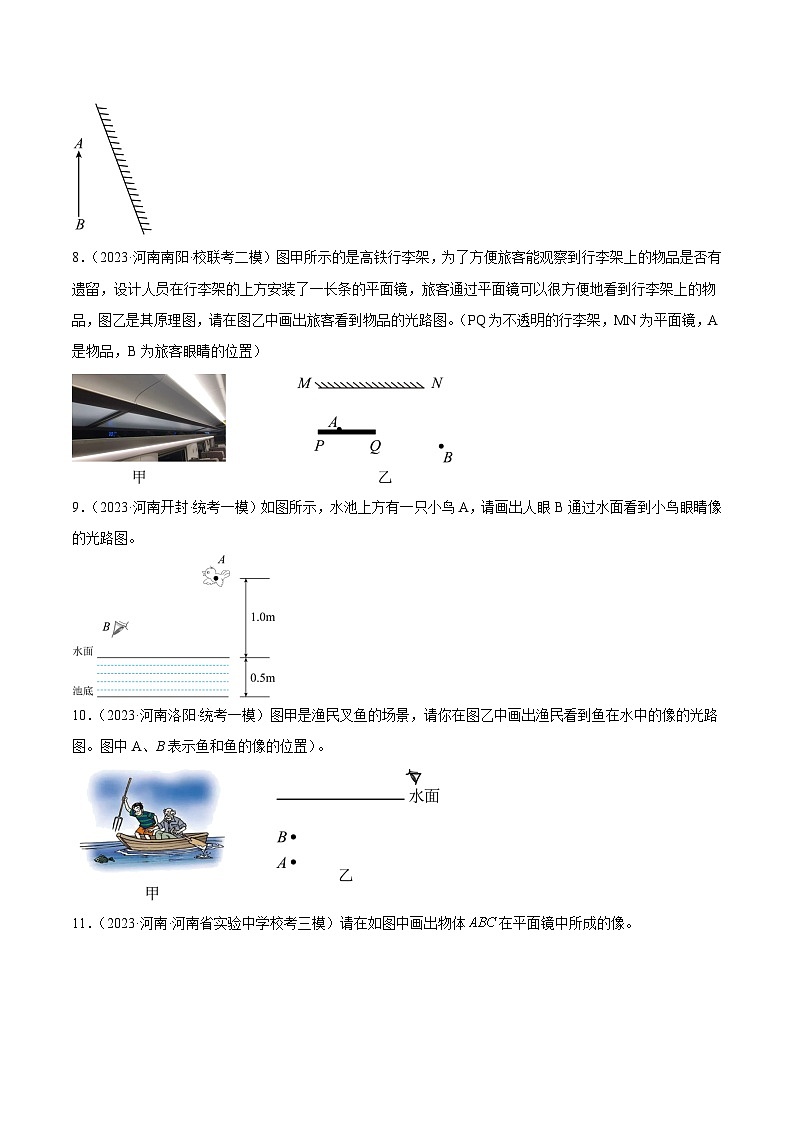

8．（2023·河南南阳·校联考二模）图甲所示的是高铁行李架，为了方便旅客能观察到行李架上的物品是否有遗留，设计人员在行李架的上方安装了一长条的平面镜，旅客通过平面镜可以很方便地看到行李架上的物品，图乙是其原理图，请在图乙中画出旅客看到物品的光路图。（PQ为不透明的行李架，MN为平面镜，A是物品，B为旅客眼睛的位置）
【答案】
【解析】根据平面镜成像的特点，做如图
9．（2023·河南开封·统考一模）如图所示，水池上方有一只小鸟A，请画出人眼B通过水面看到小鸟眼睛像的光路图。
【答案】
【解析】找出小鸟关于水面的对称点，便为小鸟的像位置，连接，与水面交于点O，连接AO即为入射光线，OB为反射光线，如下图所示
10．（2023·河南洛阳·统考一模）图甲是渔民叉鱼的场景，请你在图乙中画出渔民看到鱼在水中的像的光路图。图中A、B表示鱼和鱼的像的位置。
【答案】
【解析】人之所以能看到水中的鱼，是由鱼反射的光线经水面折射后进入人眼，鱼的像是人眼逆着折射光线看到的，所以直接连接眼睛与B，与水面的交点即为入射点；连接A和入射点即为入射光线，如图所示：
11．（2023·河南·河南省实验中学校考三模）请在如图中画出物体在平面镜中所成的像。
【答案】
【解析】分别作ABC三点关于镜面的对称点A′B′C′；用虚线连接A′B′，B′C′，A′C′，ΔA′B′C′就是物体ABC在平面镜中的像，如图所示：
12．（2023·河南商丘·统考一模）如图所示，小明家的水平过道上方有一盏灯。小明通过光滑的地砖看到了灯的像。灯用点S表示，小明的眼睛用A点表示，请在乙图中画出小明看到灯泡的光路图。
【答案】
【解析】光滑的地砖可看作平面镜，灯泡为发光点，作发光点S关于平面镜的对称点，连接交平面镜于点O，OA为反射光线，连接SO为入射光线，在入射光线和反射光线上标箭头。如图所示：
13．（2023·河南驻马店·统考一模）如图所示，一条光线垂直界面AB进入玻璃砖，并从AC边射出玻璃砖，在图中画出该光线穿过玻璃砖的光路。
【答案】
【解析】光从空气垂直入射到玻璃的表面，传播方向不变，当光从玻璃斜射入空气中时，折射角大于入射角，折射光线将远离法线，如图所示：
14．（2023·河南·统考一模）在实验室做光学实验的小乐同学，无意间用红光束激光灯照射窗户玻璃时，发现室内天花板上出现了一个红光点。请你在图中规范作图，画出由S点发出，经窗户玻璃反射照列天花板上的光路。（图中S点为激光灯，A点为天花板上的红光点）
【答案】
【解析】先通过玻璃作出发光点S的对称点S′即为S的像；连接S′和A点交平面镜于点O，则SO为入射光线，OA为反射光线，如图所示：
15．（2023·河南新乡·校联考一模）图甲是周口龙湖九龙戏水及其倒影的美景。图乙中A点表示“龙首”的位置，请在图乙中画出光从“龙首”经水面反射进入人眼的光路图。
【答案】
【解析】由题可知，根据平面镜成像时，像与物体关于镜面对称，据此画出龙首的像的位置，连接人的眼睛和，则连线与水面的交点为反射点（入射点）O，连接AO为入射光线、连接O和眼睛可得反射光线，如图所示：
16．（2023·河南新乡·校考一模）如图所示是一块玻璃砖的截面，该截面有四分之一圆面OAC和一直角三角形OAB组成。一束紫光由P点射向玻璃砖，光线所在的直线过圆面的圆心O点，在AC面上发生折射后，在BC面上发生反射，然后从AB面折射出去。请在图中画出该光线从玻璃砖中射出的大致方向。（保留作图痕迹）
【答案】
【解析】因为光线沿半径方向射入，由于半径与球面垂直，光的传播方向不变，所以入射光线过球心O，O点为入射点。过O点作玻璃砖下表面垂线即法线，在BC面上发生反射，根据光的反射定律作出反射光线；该反射光线再由玻璃射向AB面，从AB面折射出去，在其入射点作法线，折射角大于入射角，折射光线更远离法线。如图所示：
17．（2023·河南南阳·校考一模）古代描述彩虹的诗句很多，如“瀑水喷成虹”“双桥落彩虹”“晴虹桥影出”等。美丽的彩虹是光透过近似球形的小水珠形成的，在图中画出反射光线CD射出水珠的大致折射光线DE，其中法线已经给出。（O点为球形水珠球心）。
【答案】
【解析】当光从水珠斜射入空气中时，折射光线将向远离法线的方向偏折，即折射角大于入射角，如下图所示：
18．（2023·河南南阳·校联考二模）如图所示，将一块木板放在平面镜前，请画出小明通过平面镜看到自己脚尖的光路图。
【答案】
【解析】先做出脚尖A关于平面镜的对称点A′，即脚尖在平面镜中成的像，连接像点A′和人的眼睛B，与平面镜交于O，连接AO就是入射光线，OB为反射光线，如图所示，可见小华能通过平面镜看到自己的脚尖。
19．（2023·河南南阳·统考一模）如图甲所示，小明看到被霓虹灯妆点的唐河老大桥倒映在河面上，构成一幅美轮美奂的画面。请在图乙中画出小明看到水中的一只霓虹灯的光路图。
【答案】
【解析】看到水中的“霓虹灯”是属于平面镜成像，根据平面镜成像特点可得，过霓虹灯（图中S表示）作关于水面的对称点S′，连接S′E（图中E表示眼睛）与水面交于点O，连接SO为入射光线，OE为反射光线，如图所示：
20．（2023·河南三门峡·统考一模）在“预防溺水”主题班会课上，主持人小明用光路图来解释“水池变浅”的道理：池底A点射出的光线经过水面折射进入B点的人眼，C点是人眼看到的池底A点像的位置。请你在图中画出入射光线、折射光线
【答案】
【解析】由题意可知，C点是人眼看到的池底A点的像，所以连接BC，BC与液面的交点设为O点，即O点为入射点，OB为折射光线，过O点作垂直液面的一条虚线，即法线，连接AO，即入射光线，折射光线OB与法线的夹角即为折射角，标出r，如图所示
21．（2023·河南周口·统考一模）如图甲所示为小明班级拔河比赛的奖杯底座，该底座是一块玻璃，且玻璃的底面是一个平面镜，小明拿激光笔从A点入射，发现B点有一个亮光，请在图乙中画出光从A点传播到B点的光路图。（要求：保留必要的作图痕迹）
【答案】
【解析】光线由A点入射，在空气和玻璃的分界面处发生折射进入玻璃，再经平面镜反射后达到B点，B点经下面的平面镜成的像为B′，连接AB′与平面镜交于O点，则O点为由A点入射反射到B点的光线的入射点。OB为反射光线，AO为入射光线，也就是在点A处的折射光线，如下图所示：
22．（2023·河南安阳·校联考模拟预测）如图所示，一束光从空气斜射向水面，请画出它的反射光线。
【答案】
【解析】先从入射点垂直于界面作出法线，然后根据反射角等于入射角，在空气中法线的右侧画出反射光线，如图所示：
23．（2023·河南南阳·统考一模）下图中已标出了反射光线OB，请画出对应的入射光线AO和折射光线的大致方向OC。
【答案】
【解析】根据平面镜成像原理入射角等于反射角，故过入射点作垂直于水面的法线，然后作出入射光线OA，并标好入射光的方向。根据折射规律可知从空气中射入水中的发生折射，折射角将小于入射角，折射光线将更靠近法线，由此可作出折射光线OC，如下图
24．（2023·河南南阳·统考模拟预测）在图中，根据入射光线AO画出反射光线OB，并标出反射角及其大小。
【答案】
【解析】过入射点做出法线，由入射光线与镜面的夹角为30°，可得入射角为
90°-30°=60°
反射角等于入射角，则反射角也为60°，根据反射光线、入射光线分居法线两侧，在法线左侧画出反射光线，如图所示：
25．（2023·河南南阳·校联考三模）祖国山河美如画，如图甲是小明同学在“国庆”长假期间拍摄的湖景，图乙是其简化图，若人站在岸边，P点为人眼的位置，a是拱桥的顶点。请画出人眼通过水面观察到a的光路图。
【答案】
【解析】过镜面作出点a的对称点a′，即为a在平面镜中的像a′；连接a′P与水面交于O点，O即为入射点，连接aO就得到入射光线，OP即为反射光线，如下图
26．（2023·河南洛阳·统考二模）如图所示，插入水中的筷子看起来向上弯折。请画出能够说明该现象成因的一条光路图。
【答案】
【解析】筷子上一点A反射的光从水中斜射入空气时，在水与空气的交界面上发生折射，进入空气中的折射光线向水面偏折（偏离法线），人眼沿直线看到筷子位置在折射光线的反向延长线上，像点为A′，像的位置比实际位置偏高，看起来筷子向上弯折，如图所示
27．（2023·河南周口·统考一模）如图所示，S是发光点，请画出S在平面镜中的像的位置，并画出由S点发出经平面镜反射后通过A点的光路图。
【答案】
【解析】作出发光点S关于平面镜的对称点，即为发光点S的像S'，连接S'A交平面镜于点O，沿AO画出反射光线，连接SO画出入射光线，如图所示
28．（2023·河南新乡·校联考二模）图中的光线经过平面镜反射后水平射向竖直放置的凸透镜，请画出平面镜的入射光线和凸透镜的折射光线。
【答案】
【解析】过反射点做平面镜的垂线，根据反射角等于入射角，画出入射光线，延长反射光线，直至与凸透镜相交，反射光线平行主光轴射入凸透镜，会发生偏折，折射光线必然过焦点，故连接折射点和右侧焦点，并且带上向下的箭头，即为折射光线，故如图所示：
29．（2023·河南驻马店·统考一模）在“预防溺水”主题班会课上，主持人小明用光路图来解释“水池变浅”的道理：池底A点射出的光线经过水面折射进入B点的人眼，C点是人眼看到的池底A点像的位置。请你在图中画出入射光线、折射光线，并标出折射角r。
【答案】
【解析】由题意可知，C点是人眼看到的池底A点的像，所以连接BC，BC与液面的交点设为O点，即O点为入射点，OB为折射光线，过O点作垂直液面的一条虚线，即法线，连接AO，即入射光线，折射光线OB与法线的夹角即为折射角，标出r，如图所示：
30．（2023·河南安阳·校联考模拟预测）如图所示，点光源S发出的一条光线经平面镜反射后恰好经过凸透镜左侧焦点F。请画出：
（1）画出光线EF的入射光线；
（2）光线EF经凸透镜后的折射光线。
【答案】
【解析】（1）先过反射点（入射点）E画出法线，再根据反射角等于入射角在法线左侧画出入射光线；
（2）由图知道，光线EF过凸透镜的左侧焦点F，则该光线经凸透镜折射后将平行于主光轴射出，如下图
31．（2023·河南南阳·统考一模）平静水面上方的小鸟和水中的小鱼，某时刻的实际位置A、B如图所示，C点的人恰好看到它们在水中的像A′、B′重合，请画出小鸟在水中像的位置和人眼看到小鱼的光路图。
【答案】
【解析】作出小鸟A关于水面的对称点A′，即小鸟的像位置。因为C点人看到小鸟和小鱼的像重合，即A'也是小鱼B的像B′，连接A′C（B′C）与水面交于点O，连接BO即为入射光线，OC为折射光线，如图所示：
32．（2023·河南·校联考模拟预测）如图所示，甲图中猴子在岸边看水中的月亮。若猴子的眼睛用点A表示，空中的月亮用点M表示，请在乙图中画出猴子看见水中月亮的光路。
【答案】
【解析】根据平面镜成像特点可知，月亮和在水中形成的像关于水面对称；先作出点M关于水面的对称点，即像的位置，连接像点与猴子的眼睛A，与水面的交点为O（即为入射点），连接MO即为入射光线，则OA为反射光线，如图所示：
33．（2023·河南安阳·校联考模拟预测）如图所示，AO 是一束从水中射向空气的入射光线，请在图中画出其反射光线和折射光线的大致位置。
【答案】
【解析】过入射点 O 垂直界面作出法线，在法线左侧的水中画出反射光线，根据反射角等于入射角； 在法线左侧的空气中画出折射光线，根据空气中的折射角比较大，如图所示：
34．（2023·河南南阳·统考一模）如图所示，小梦到鞋店去买鞋，她站在镜子MN前看自己穿着新鞋的效果。画出小梦眼睛B点看到新鞋A点在平面镜中所成像的光路图。
【答案】
【解析】根据平面镜的特点在平面镜的另一侧作出新鞋的点A的对称点A′，即为其在平面镜中的像；连接像点与眼睛B点与镜面相交于一点O，即为入射点，连接AO、OB，则AO是入射光线，OB为反射光线，如图所示：
35．（2023·河南平顶山·统考一模）一束光从空气射向玻璃砖，并穿过玻璃砖；画出这束光进入和离开玻璃砖的折射光线。
【答案】
【解析】光从空气垂直进入玻璃砖，所以其传播方向不变；然后光从玻璃斜射入空气中，先过入射点垂直于界面画出法线，然后根据折射光线和入射光线分别位于法线两侧、折射角大于入射角，画出折射光线。如图所示：
36．（2023·河南南阳·统考模拟预测）完成图中的光路，并在图中标明反射角的大小。
( )
【答案】
【解析】过入射点作垂直于平面镜的法线，从而可以确定入射角为
90°-40°=50°，
根据反射角等于入射角可知，反射角也为50°，由此在法线右侧画出反射光线，如下图所示：
37．（2023·河南平顶山·校联考模拟预测）平面镜成像特点作出上图中物体ABC的像A′B′C′．
( )
【答案】
【解析】作A点关于镜面的对称点A′（做对称点留下的作图痕迹是对应点的虚线连线和垂直符号）；
作B点关于镜面的对称点B′；
作C点关于镜面的对称点C′；
用虚线连接A′B′，B′C′，A′C′，则△A′B′C′就是△ABC在平面镜中的像．
如图所示：
38．（2023·河南安阳·统考模拟预测）一条光线经过凹透镜折射后，再射向平面镜发生反射，请在图中补画出入射光线和反射光线．
( )
【答案】
【解析】（1）延长线后过另一侧焦点的光线经凹透镜折射后将平行于主光轴；
（2）由图知经凹透镜折射后的光线入射到平面镜上，发生反射，先画出法线，根据反射角等于入射角作出最后的反射光线，如图所示：
39．（2023·河南新乡·河南师大附中校考三模）如图一束光垂直于玻璃三棱镜的一个面射入，从三棱镜斜面射出，请画出这束光的光路图（保留作图痕迹）
【答案】
【解析】解答：光从空气垂直入射到玻璃界面上，传播方向不变，当光从玻璃斜射入空气中时，折射角大于入射角，折射光线将远离法线．在作图时，注意先做出法线．如图所示：
点睛：根据光的折射规律作图即可．
40．（2023·河南南阳·统考模拟预测）一束光线AO以与水面成30°的角斜射到水面，试在图中画出光线AO经过水面后的光路图。
【答案】
【解析】光线AO以与水面成30°的角，则入射角为90°-30°=60°，所以反射角也为60°，先过入射点O垂直水面作出法线，然后根据反射角等于入射角在空气中法线的右侧画出反射光线；根据光由空气斜射进入水中时，折射光线向法线偏折，折射角小于入射角，在法线的右侧的水中画出折射光线，如图所示
1、（2022·河南·T15）图是某戏曲演员在平面镜前化妆的情景。请在图中画出演员头饰中弧线AB段在平面镜中的像，并画出演员通过平面镜看见头饰上A点的光路图。
【答案】
【解析】
根据平面镜成像规律可知，像和物关于平面镜对称，画出弧线AB关于平面镜的对称图即AB的像；A点的光线经过平面镜反射进入演员的眼睛。如图：
2、（2021·河南·T1）图甲为开封铁塔及其倒影的美景。请在图乙中画出光从塔尖经水面反射进入人眼的光路图，其中A点表示水中“塔尖”的位置。
【答案】
【解析】
首先找到A关于水面的对称点A’，即为塔尖，连接A和眼睛，与水面的交点O，在水面以下用虚线，水面以上用实线，并标上指向眼睛的箭头，即为反射光线，连接塔尖A’与O点并标上向下的箭头，即为入射光线，故如下图所示：
。
3、（2020·河南·T15）检查视力时，为节省空间，常让被测者背对视力表观察对面墙壁上平面镜M中视力表的像，请在图中作出被测者通过平面镜M看到视力表上A点的光路图。
【答案】
【解析】
根据平面镜的成像规律，作视力表上A点在平面镜的对称点，连接被测者的眼睛与点，交于平面镜上，再连接视力表上A点与平面镜的点，即可得到入射光线与反射光线，并标上箭头，如下图所示。
1．（2023·河南周口·校联考三模）“井底之蛙”是我们耳熟能详的一个寓言故事，如图所示，一只青蛙在枯井中，请你利用光路图画出青蛙（眼睛用点O表示）通过井口能观察到的范围。
【答案】
【解析】根据光的直线传播，沿井的两个边缘连接O点，并由O向两个边缘延长，两条射线间的范围为青蛙能观察到的范围，如图所示：
2．（2023·河南洛阳·统考三模）如图所示，小明拿着激光灯在S点照射水槽的水面，他发现在对面墙上的A点和水槽底部的B点各出现一个亮斑，请你画出发生这种现象时激光传播的光路图。
【答案】
【解析】激光灯在S点照射水槽的水面，光要反射到A点，不能在水面确定入射点的位置，可以先确定光源S在水面（平面镜）中像S'的位置，根据S'与A点在同一直线上的规律，连接这两点，其连线与水面的交点即为入射点O的位置，OA是反射光线，再把S、O两点连接起来，SO是入射光线；光源射向水面的光经折射后到B点，所以把O、B两点连接起来，OB是折射光线。注意SO、OA、OB表示的是实际光线，作图时要用实线，并根据光的传播方向正确画出箭头方向；用于辅助作图的SS'和S'O用虚线。如下图所示：
3．（2023·河南郑州·二模）小明家有一个长方体玻璃鱼缸，鱼缸中有一条小鱼S，如图所示。请在图中画出小明从鱼缸右侧看到小鱼S的光路图。（不考虑玻璃鱼缸的厚度）
【答案】
【解析】小鱼反射的光线从水中经玻璃缸侧面进入空气时发生折射，折射角大于入射角，光线偏离法线斜向上进入眼睛，使人看到小鱼的像，光路图如图
4．（2023·河南洛阳·统考一模）如图为一半圆形玻璃砖，水平面AOB不透光，只反射光，O表示半圆截面的圆心，一束光从玻璃砖的M点入射，从N点射出，请完成光路图（虚线为经过M、N两点的法线）。
【答案】
【解析】首先作出入射M点的像点，然后连接，和镜面相交与点，则为反射光线，再连接为入射光线，为第一次的折射光线。已经过玻璃砖右侧的折射点N作出了法线，根据光从玻璃斜射入空气时，折射角大于入射角作出空气中的折射光线。如下图所示：
5．（2023·河南南阳·统考模拟预测）如图所示，请利用平面镜成像的特点，根据物体在平面镜中所成的像，在图中画出物体的位置，保留作图痕迹。
【答案】
【解析】分别作出像，关于平面镜的对称点A、B，用实线连接A、B即可，如图所示：
6．（2023·河南南阳·统考模拟预测）如图示是某同学制作的昆虫观察箱。请你画出她通过平面镜观察昆虫下部的光路图。（可取昆虫下部的任何一点作图）
【答案】
【解析】取昆虫下部一点A，作出关于平面镜的对称点A′，即为A点在平面镜中所成的像点，连接A′与人眼，交平面镜于点O，从A向O画出入射光线，O到人眼为反射光线，如图所示：
7．（2023·河南南阳·统考模拟预测）根据平面镜成像特点，在图中画出物体所成的像
【答案】
【解析】平面镜成像特点：像与物到平面镜的距离相等，连线与镜面垂直，大小相等，左右相反，即像与物关于平面镜对称，先作出物体AB的端点A、B在平面镜中的对称点A′、B′，连接A′、B′点即为物体AB在平面镜中的像，注意辅助线和像用虚线，如图所示：
8．（2023·河南南阳·校联考二模）图甲所示的是高铁行李架，为了方便旅客能观察到行李架上的物品是否有遗留，设计人员在行李架的上方安装了一长条的平面镜，旅客通过平面镜可以很方便地看到行李架上的物品，图乙是其原理图，请在图乙中画出旅客看到物品的光路图。（PQ为不透明的行李架，MN为平面镜，A是物品，B为旅客眼睛的位置）
【答案】
【解析】根据平面镜成像的特点，做如图
9．（2023·河南开封·统考一模）如图所示，水池上方有一只小鸟A，请画出人眼B通过水面看到小鸟眼睛像的光路图。
【答案】
【解析】找出小鸟关于水面的对称点，便为小鸟的像位置，连接，与水面交于点O，连接AO即为入射光线，OB为反射光线，如下图所示
10．（2023·河南洛阳·统考一模）图甲是渔民叉鱼的场景，请你在图乙中画出渔民看到鱼在水中的像的光路图。图中A、B表示鱼和鱼的像的位置。
【答案】
【解析】人之所以能看到水中的鱼，是由鱼反射的光线经水面折射后进入人眼，鱼的像是人眼逆着折射光线看到的，所以直接连接眼睛与B，与水面的交点即为入射点；连接A和入射点即为入射光线，如图所示：
11．（2023·河南·河南省实验中学校考三模）请在如图中画出物体在平面镜中所成的像。
【答案】
【解析】分别作ABC三点关于镜面的对称点A′B′C′；用虚线连接A′B′，B′C′，A′C′，ΔA′B′C′就是物体ABC在平面镜中的像，如图所示：
12．（2023·河南商丘·统考一模）如图所示，小明家的水平过道上方有一盏灯。小明通过光滑的地砖看到了灯的像。灯用点S表示，小明的眼睛用A点表示，请在乙图中画出小明看到灯泡的光路图。
【答案】
【解析】光滑的地砖可看作平面镜，灯泡为发光点，作发光点S关于平面镜的对称点，连接交平面镜于点O，OA为反射光线，连接SO为入射光线，在入射光线和反射光线上标箭头。如图所示：
13．（2023·河南驻马店·统考一模）如图所示，一条光线垂直界面AB进入玻璃砖，并从AC边射出玻璃砖，在图中画出该光线穿过玻璃砖的光路。
【答案】
【解析】光从空气垂直入射到玻璃的表面，传播方向不变，当光从玻璃斜射入空气中时，折射角大于入射角，折射光线将远离法线，如图所示：
14．（2023·河南·统考一模）在实验室做光学实验的小乐同学，无意间用红光束激光灯照射窗户玻璃时，发现室内天花板上出现了一个红光点。请你在图中规范作图，画出由S点发出，经窗户玻璃反射照列天花板上的光路。（图中S点为激光灯，A点为天花板上的红光点）
【答案】
【解析】先通过玻璃作出发光点S的对称点S′即为S的像；连接S′和A点交平面镜于点O，则SO为入射光线，OA为反射光线，如图所示：
15．（2023·河南新乡·校联考一模）图甲是周口龙湖九龙戏水及其倒影的美景。图乙中A点表示“龙首”的位置，请在图乙中画出光从“龙首”经水面反射进入人眼的光路图。
【答案】
【解析】由题可知，根据平面镜成像时，像与物体关于镜面对称，据此画出龙首的像的位置，连接人的眼睛和，则连线与水面的交点为反射点（入射点）O，连接AO为入射光线、连接O和眼睛可得反射光线，如图所示：
16．（2023·河南新乡·校考一模）如图所示是一块玻璃砖的截面，该截面有四分之一圆面OAC和一直角三角形OAB组成。一束紫光由P点射向玻璃砖，光线所在的直线过圆面的圆心O点，在AC面上发生折射后，在BC面上发生反射，然后从AB面折射出去。请在图中画出该光线从玻璃砖中射出的大致方向。（保留作图痕迹）
【答案】
【解析】因为光线沿半径方向射入，由于半径与球面垂直，光的传播方向不变，所以入射光线过球心O，O点为入射点。过O点作玻璃砖下表面垂线即法线，在BC面上发生反射，根据光的反射定律作出反射光线；该反射光线再由玻璃射向AB面，从AB面折射出去，在其入射点作法线，折射角大于入射角，折射光线更远离法线。如图所示：
17．（2023·河南南阳·校考一模）古代描述彩虹的诗句很多，如“瀑水喷成虹”“双桥落彩虹”“晴虹桥影出”等。美丽的彩虹是光透过近似球形的小水珠形成的，在图中画出反射光线CD射出水珠的大致折射光线DE，其中法线已经给出。（O点为球形水珠球心）。
【答案】
【解析】当光从水珠斜射入空气中时，折射光线将向远离法线的方向偏折，即折射角大于入射角，如下图所示：
18．（2023·河南南阳·校联考二模）如图所示，将一块木板放在平面镜前，请画出小明通过平面镜看到自己脚尖的光路图。
【答案】
【解析】先做出脚尖A关于平面镜的对称点A′，即脚尖在平面镜中成的像，连接像点A′和人的眼睛B，与平面镜交于O，连接AO就是入射光线，OB为反射光线，如图所示，可见小华能通过平面镜看到自己的脚尖。
19．（2023·河南南阳·统考一模）如图甲所示，小明看到被霓虹灯妆点的唐河老大桥倒映在河面上，构成一幅美轮美奂的画面。请在图乙中画出小明看到水中的一只霓虹灯的光路图。
【答案】
【解析】看到水中的“霓虹灯”是属于平面镜成像，根据平面镜成像特点可得，过霓虹灯（图中S表示）作关于水面的对称点S′，连接S′E（图中E表示眼睛）与水面交于点O，连接SO为入射光线，OE为反射光线，如图所示：
20．（2023·河南三门峡·统考一模）在“预防溺水”主题班会课上，主持人小明用光路图来解释“水池变浅”的道理：池底A点射出的光线经过水面折射进入B点的人眼，C点是人眼看到的池底A点像的位置。请你在图中画出入射光线、折射光线
【答案】
【解析】由题意可知，C点是人眼看到的池底A点的像，所以连接BC，BC与液面的交点设为O点，即O点为入射点，OB为折射光线，过O点作垂直液面的一条虚线，即法线，连接AO，即入射光线，折射光线OB与法线的夹角即为折射角，标出r，如图所示
21．（2023·河南周口·统考一模）如图甲所示为小明班级拔河比赛的奖杯底座，该底座是一块玻璃，且玻璃的底面是一个平面镜，小明拿激光笔从A点入射，发现B点有一个亮光，请在图乙中画出光从A点传播到B点的光路图。（要求：保留必要的作图痕迹）
【答案】
【解析】光线由A点入射，在空气和玻璃的分界面处发生折射进入玻璃，再经平面镜反射后达到B点，B点经下面的平面镜成的像为B′，连接AB′与平面镜交于O点，则O点为由A点入射反射到B点的光线的入射点。OB为反射光线，AO为入射光线，也就是在点A处的折射光线，如下图所示：
22．（2023·河南安阳·校联考模拟预测）如图所示，一束光从空气斜射向水面，请画出它的反射光线。
【答案】
【解析】先从入射点垂直于界面作出法线，然后根据反射角等于入射角，在空气中法线的右侧画出反射光线，如图所示：
23．（2023·河南南阳·统考一模）下图中已标出了反射光线OB，请画出对应的入射光线AO和折射光线的大致方向OC。
【答案】
【解析】根据平面镜成像原理入射角等于反射角，故过入射点作垂直于水面的法线，然后作出入射光线OA，并标好入射光的方向。根据折射规律可知从空气中射入水中的发生折射，折射角将小于入射角，折射光线将更靠近法线，由此可作出折射光线OC，如下图
24．（2023·河南南阳·统考模拟预测）在图中，根据入射光线AO画出反射光线OB，并标出反射角及其大小。
【答案】
【解析】过入射点做出法线，由入射光线与镜面的夹角为30°，可得入射角为
90°-30°=60°
反射角等于入射角，则反射角也为60°，根据反射光线、入射光线分居法线两侧，在法线左侧画出反射光线，如图所示：
25．（2023·河南南阳·校联考三模）祖国山河美如画，如图甲是小明同学在“国庆”长假期间拍摄的湖景，图乙是其简化图，若人站在岸边，P点为人眼的位置，a是拱桥的顶点。请画出人眼通过水面观察到a的光路图。
【答案】
【解析】过镜面作出点a的对称点a′，即为a在平面镜中的像a′；连接a′P与水面交于O点，O即为入射点，连接aO就得到入射光线，OP即为反射光线，如下图
26．（2023·河南洛阳·统考二模）如图所示，插入水中的筷子看起来向上弯折。请画出能够说明该现象成因的一条光路图。
【答案】
【解析】筷子上一点A反射的光从水中斜射入空气时，在水与空气的交界面上发生折射，进入空气中的折射光线向水面偏折（偏离法线），人眼沿直线看到筷子位置在折射光线的反向延长线上，像点为A′，像的位置比实际位置偏高，看起来筷子向上弯折，如图所示
27．（2023·河南周口·统考一模）如图所示，S是发光点，请画出S在平面镜中的像的位置，并画出由S点发出经平面镜反射后通过A点的光路图。
【答案】
【解析】作出发光点S关于平面镜的对称点，即为发光点S的像S'，连接S'A交平面镜于点O，沿AO画出反射光线，连接SO画出入射光线，如图所示
28．（2023·河南新乡·校联考二模）图中的光线经过平面镜反射后水平射向竖直放置的凸透镜，请画出平面镜的入射光线和凸透镜的折射光线。
【答案】
【解析】过反射点做平面镜的垂线，根据反射角等于入射角，画出入射光线，延长反射光线，直至与凸透镜相交，反射光线平行主光轴射入凸透镜，会发生偏折，折射光线必然过焦点，故连接折射点和右侧焦点，并且带上向下的箭头，即为折射光线，故如图所示：
29．（2023·河南驻马店·统考一模）在“预防溺水”主题班会课上，主持人小明用光路图来解释“水池变浅”的道理：池底A点射出的光线经过水面折射进入B点的人眼，C点是人眼看到的池底A点像的位置。请你在图中画出入射光线、折射光线，并标出折射角r。
【答案】
【解析】由题意可知，C点是人眼看到的池底A点的像，所以连接BC，BC与液面的交点设为O点，即O点为入射点，OB为折射光线，过O点作垂直液面的一条虚线，即法线，连接AO，即入射光线，折射光线OB与法线的夹角即为折射角，标出r，如图所示：
30．（2023·河南安阳·校联考模拟预测）如图所示，点光源S发出的一条光线经平面镜反射后恰好经过凸透镜左侧焦点F。请画出：
（1）画出光线EF的入射光线；
（2）光线EF经凸透镜后的折射光线。
【答案】
【解析】（1）先过反射点（入射点）E画出法线，再根据反射角等于入射角在法线左侧画出入射光线；
（2）由图知道，光线EF过凸透镜的左侧焦点F，则该光线经凸透镜折射后将平行于主光轴射出，如下图
31．（2023·河南南阳·统考一模）平静水面上方的小鸟和水中的小鱼，某时刻的实际位置A、B如图所示，C点的人恰好看到它们在水中的像A′、B′重合，请画出小鸟在水中像的位置和人眼看到小鱼的光路图。
【答案】
【解析】作出小鸟A关于水面的对称点A′，即小鸟的像位置。因为C点人看到小鸟和小鱼的像重合，即A'也是小鱼B的像B′，连接A′C（B′C）与水面交于点O，连接BO即为入射光线，OC为折射光线，如图所示：
32．（2023·河南·校联考模拟预测）如图所示，甲图中猴子在岸边看水中的月亮。若猴子的眼睛用点A表示，空中的月亮用点M表示，请在乙图中画出猴子看见水中月亮的光路。
【答案】
【解析】根据平面镜成像特点可知，月亮和在水中形成的像关于水面对称；先作出点M关于水面的对称点，即像的位置，连接像点与猴子的眼睛A，与水面的交点为O（即为入射点），连接MO即为入射光线，则OA为反射光线，如图所示：
33．（2023·河南安阳·校联考模拟预测）如图所示，AO 是一束从水中射向空气的入射光线，请在图中画出其反射光线和折射光线的大致位置。
【答案】
【解析】过入射点 O 垂直界面作出法线，在法线左侧的水中画出反射光线，根据反射角等于入射角； 在法线左侧的空气中画出折射光线，根据空气中的折射角比较大，如图所示：
34．（2023·河南南阳·统考一模）如图所示，小梦到鞋店去买鞋，她站在镜子MN前看自己穿着新鞋的效果。画出小梦眼睛B点看到新鞋A点在平面镜中所成像的光路图。
【答案】
【解析】根据平面镜的特点在平面镜的另一侧作出新鞋的点A的对称点A′，即为其在平面镜中的像；连接像点与眼睛B点与镜面相交于一点O，即为入射点，连接AO、OB，则AO是入射光线，OB为反射光线，如图所示：
35．（2023·河南平顶山·统考一模）一束光从空气射向玻璃砖，并穿过玻璃砖；画出这束光进入和离开玻璃砖的折射光线。
【答案】
【解析】光从空气垂直进入玻璃砖，所以其传播方向不变；然后光从玻璃斜射入空气中，先过入射点垂直于界面画出法线，然后根据折射光线和入射光线分别位于法线两侧、折射角大于入射角，画出折射光线。如图所示：
36．（2023·河南南阳·统考模拟预测）完成图中的光路，并在图中标明反射角的大小。
( )
【答案】
【解析】过入射点作垂直于平面镜的法线，从而可以确定入射角为
90°-40°=50°，
根据反射角等于入射角可知，反射角也为50°，由此在法线右侧画出反射光线，如下图所示：
37．（2023·河南平顶山·校联考模拟预测）平面镜成像特点作出上图中物体ABC的像A′B′C′．
( )
【答案】
【解析】作A点关于镜面的对称点A′（做对称点留下的作图痕迹是对应点的虚线连线和垂直符号）；
作B点关于镜面的对称点B′；
作C点关于镜面的对称点C′；
用虚线连接A′B′，B′C′，A′C′，则△A′B′C′就是△ABC在平面镜中的像．
如图所示：
38．（2023·河南安阳·统考模拟预测）一条光线经过凹透镜折射后，再射向平面镜发生反射，请在图中补画出入射光线和反射光线．
( )
【答案】
【解析】（1）延长线后过另一侧焦点的光线经凹透镜折射后将平行于主光轴；
（2）由图知经凹透镜折射后的光线入射到平面镜上，发生反射，先画出法线，根据反射角等于入射角作出最后的反射光线，如图所示：
39．（2023·河南新乡·河南师大附中校考三模）如图一束光垂直于玻璃三棱镜的一个面射入，从三棱镜斜面射出，请画出这束光的光路图（保留作图痕迹）
【答案】
【解析】解答：光从空气垂直入射到玻璃界面上，传播方向不变，当光从玻璃斜射入空气中时，折射角大于入射角，折射光线将远离法线．在作图时，注意先做出法线．如图所示：
点睛：根据光的折射规律作图即可．
40．（2023·河南南阳·统考模拟预测）一束光线AO以与水面成30°的角斜射到水面，试在图中画出光线AO经过水面后的光路图。
【答案】
【解析】光线AO以与水面成30°的角，则入射角为90°-30°=60°，所以反射角也为60°，先过入射点O垂直水面作出法线，然后根据反射角等于入射角在空气中法线的右侧画出反射光线；根据光由空气斜射进入水中时，折射光线向法线偏折，折射角小于入射角，在法线的右侧的水中画出折射光线，如图所示
相关试卷
专题23 光学实验-5年（2019-2023）中考1年模拟物理真题分项汇编（北京专用）： 这是一份专题23 光学实验-5年（2019-2023）中考1年模拟物理真题分项汇编（北京专用），文件包含专题23光学实验-5年2019-2023中考1年模拟物理分项汇编北京专用原卷版docx、专题23光学实验-5年2019-2023中考1年模拟物理分项汇编北京专用解析版docx等2份试卷配套教学资源，其中试卷共27页， 欢迎下载使用。
专题16 作图题-5年（2019-2023）中考1年模拟物理分项汇编（上海专用）： 这是一份专题16 作图题-5年（2019-2023）中考1年模拟物理分项汇编（上海专用），文件包含专题16作图题-5年2019-2023中考1年模拟物理分项汇编上海专用原卷版docx、专题16作图题-5年2019-2023中考1年模拟物理分项汇编上海专用解析版docx等2份试卷配套教学资源，其中试卷共49页， 欢迎下载使用。
专题19 图像和作图-5年（2019-2023）中考1年模拟物理分项汇编（江西专用）： 这是一份专题19 图像和作图-5年（2019-2023）中考1年模拟物理分项汇编（江西专用），文件包含专题19图像和作图-5年2019-2023中考1年模拟物理分项汇编江西专用原卷版docx、专题19图像和作图-5年2019-2023中考1年模拟物理分项汇编江西专用解析版docx等2份试卷配套教学资源，其中试卷共26页， 欢迎下载使用。
