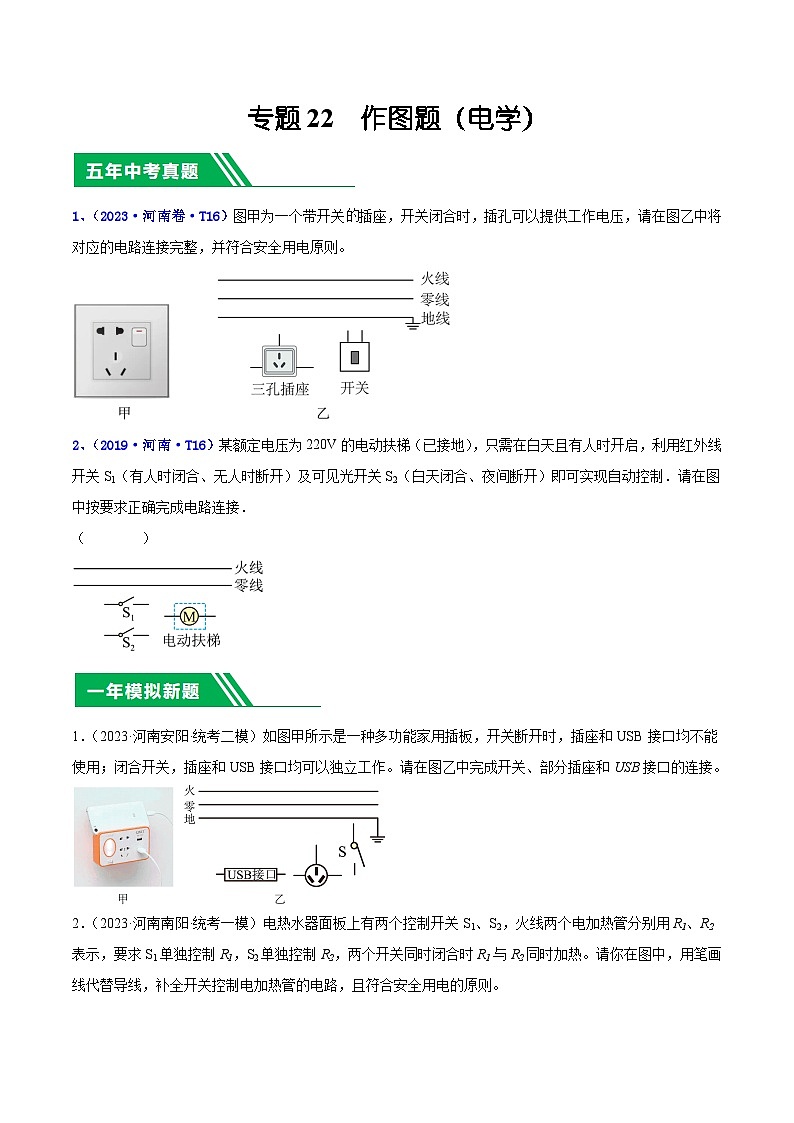

专题22 作图题（电学）-5年（2019-2023）中考1年模拟物理分项汇编（河南专用）

这是一份专题22 作图题（电学）-5年（2019-2023）中考1年模拟物理分项汇编（河南专用），文件包含专题22作图题电学-5年2019-2023中考1年模拟物理分项汇编河南专用原卷版docx、专题22作图题电学-5年2019-2023中考1年模拟物理分项汇编河南专用解析版docx等2份试卷配套教学资源，其中试卷共38页， 欢迎下载使用。


【答案】
【解析】

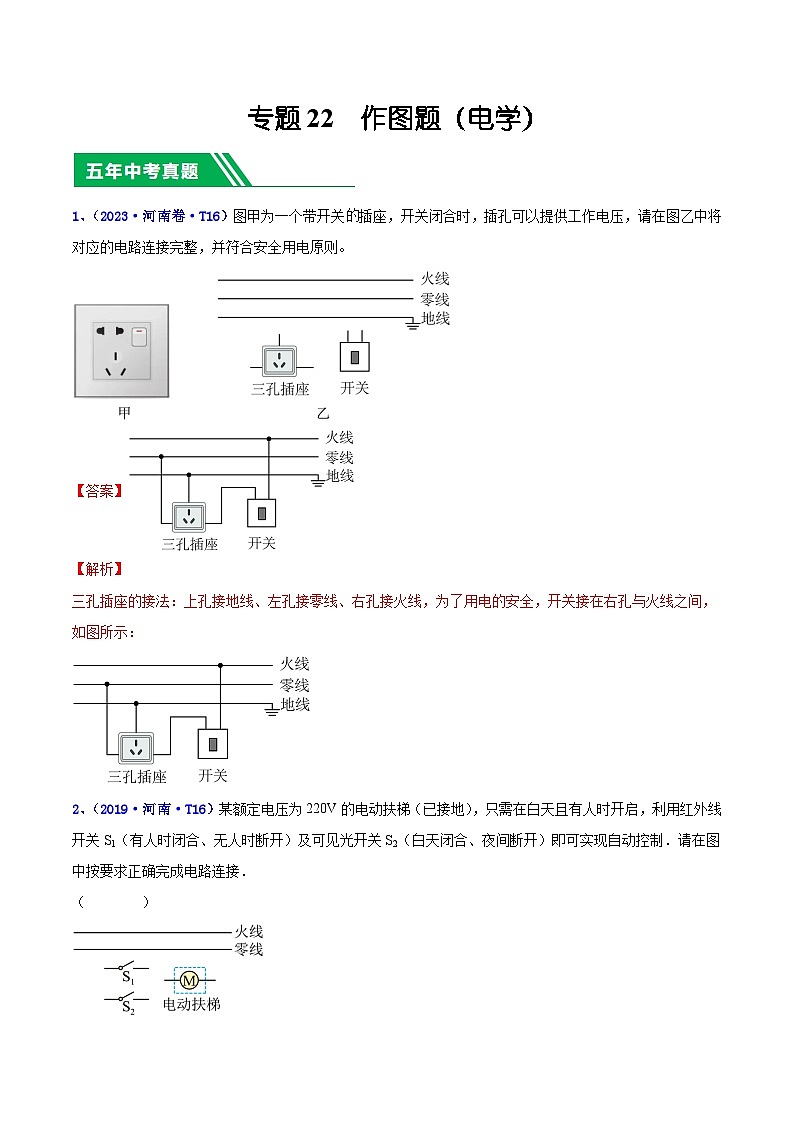

三孔插座的接法：上孔接地线、左孔接零线、右孔接火线，为了用电的安全，开关接在右孔与火线之间，如图所示：

2、（2019·河南·T16）某额定电压为220V的电动扶梯（已接地），只需在白天且有人时开启，利用红外线开关S1（有人时闭合、无人时断开）及可见光开关S2（白天闭合、夜间断开）即可实现自动控制．请在图中按要求正确完成电路连接．
（ ）
【答案】
【解析】

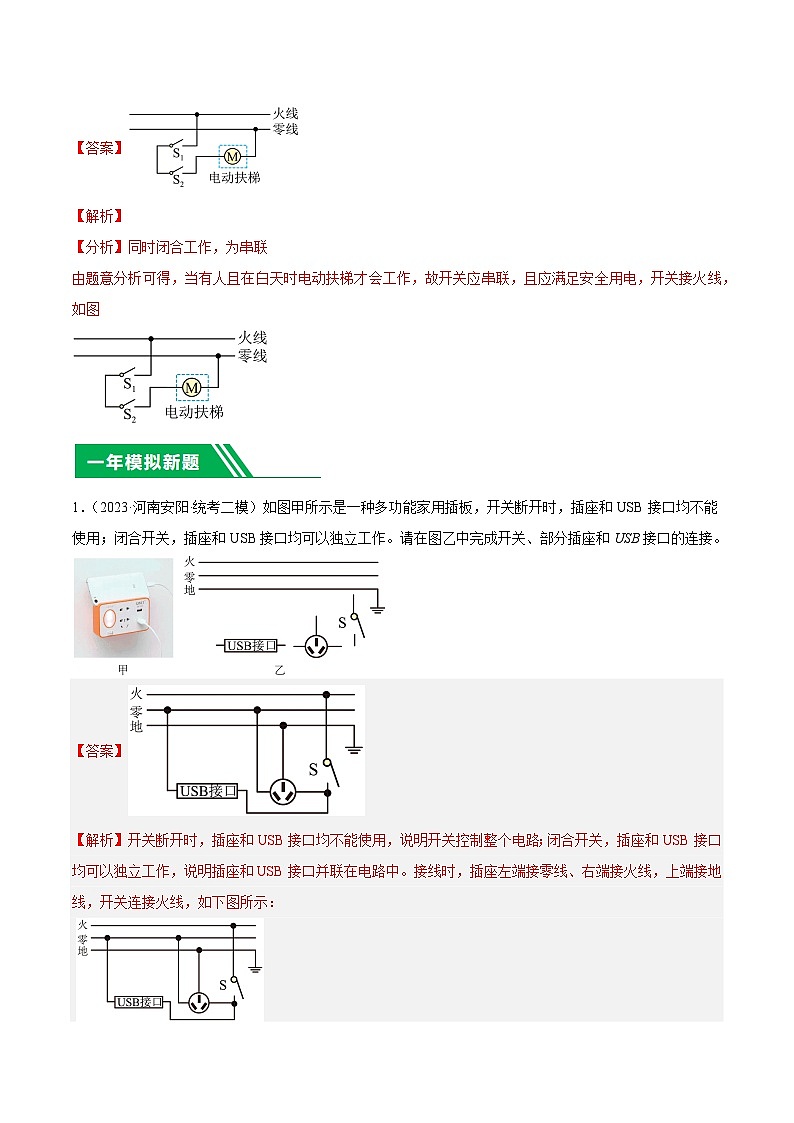

【分析】同时闭合工作，为串联
由题意分析可得，当有人且在白天时电动扶梯才会工作，故开关应串联，且应满足安全用电，开关接火线，如图
1．（2023·河南安阳·统考二模）如图甲所示是一种多功能家用插板，开关断开时，插座和USB接口均不能使用；闭合开关，插座和USB接口均可以独立工作。请在图乙中完成开关、部分插座和USB接口的连接。

【答案】
【解析】开关断开时，插座和USB接口均不能使用，说明开关控制整个电路；闭合开关，插座和USB接口均可以独立工作，说明插座和USB接口并联在电路中。接线时，插座左端接零线、右端接火线，上端接地线，开关连接火线，如下图所示：

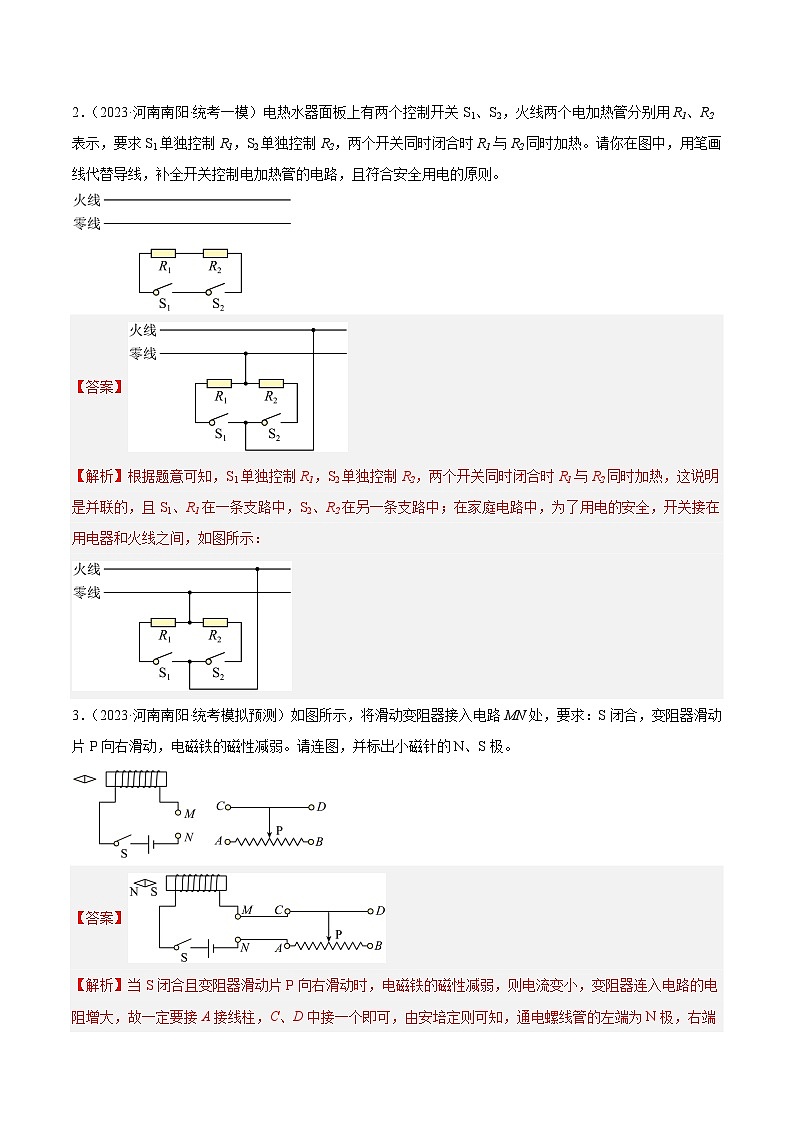

2．（2023·河南南阳·统考一模）电热水器面板上有两个控制开关S1、S2，火线两个电加热管分别用R1、R2表示，要求S1单独控制R1，S2单独控制R2，两个开关同时闭合时R1与R2同时加热。请你在图中，用笔画线代替导线，补全开关控制电加热管的电路，且符合安全用电的原则。

【答案】
【解析】根据题意可知，S1单独控制R1，S2单独控制R2，两个开关同时闭合时R1与R2同时加热，这说明是并联的，且S1、R1在一条支路中，S2、R2在另一条支路中；在家庭电路中，为了用电的安全，开关接在用电器和火线之间，如图所示：

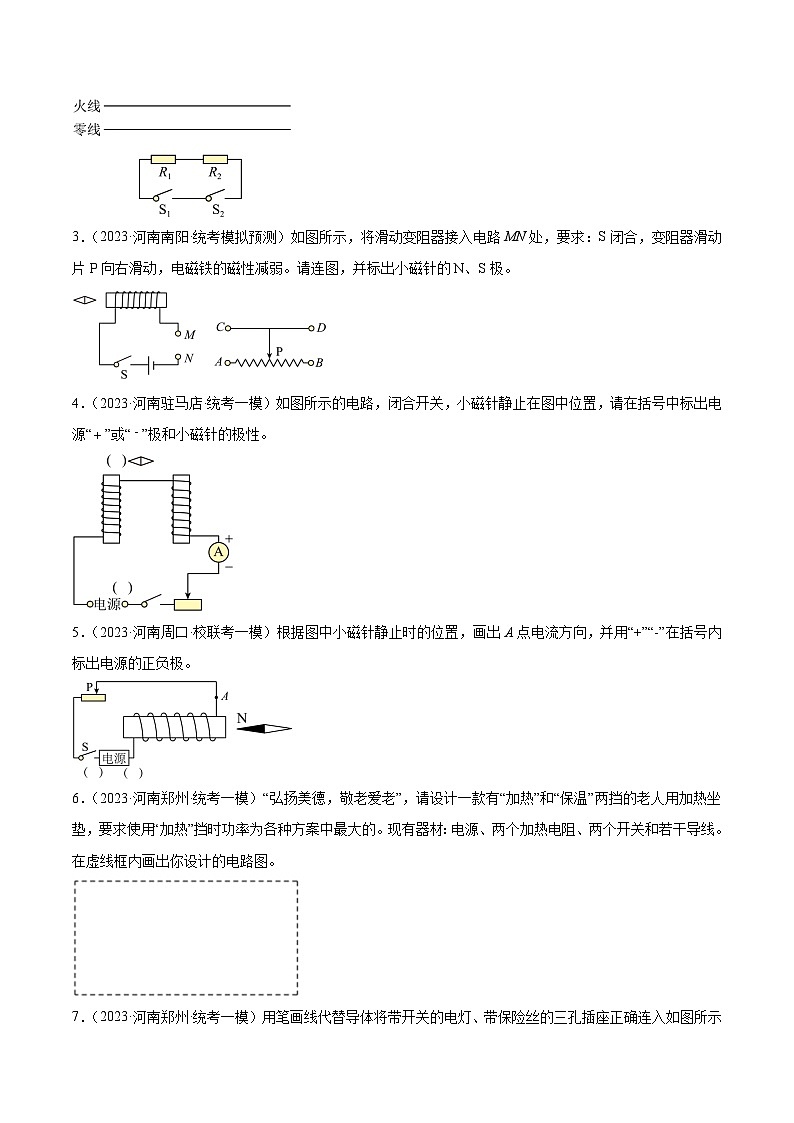

3．（2023·河南南阳·统考模拟预测）如图所示，将滑动变阻器接入电路MN处，要求：S闭合，变阻器滑动片P向右滑动，电磁铁的磁性减弱。请连图，并标出小磁针的N、S极。

【答案】
【解析】当S闭合且变阻器滑动片P向右滑动时，电磁铁的磁性减弱，则电流变小，变阻器连入电路的电阻增大，故一定要接A接线柱，C、D中接一个即可，由安培定则可知，通电螺线管的左端为N极，右端为S极，则小磁针的左端是N极，右端为S极，如图所示：

4．（2023·河南驻马店·统考一模）如图所示的电路，闭合开关，小磁针静止在图中位置，请在括号中标出电源“”或“”极和小磁针的极性。
【答案】
【解析】由图知，电流表的上端为正接线柱，电流从电流表的正接线柱流入，所以电源的左端为正极，右端为负极；电流从左侧电磁铁的下端流入、上端流出，根据安培定则可知，左侧电磁铁的下端为极，上端为极；电流从右侧电磁铁的上端流入、下端流出，根据安培定则可知，右侧电磁铁的上端为极，下端为极；因异名磁极相互吸引，所以小磁针静止时左端磁极为极，如图所示：
5．（2023·河南周口·校联考一模）根据图中小磁针静止时的位置，画出A点电流方向，并用“+”“-”在括号内标出电源的正负极。

【答案】
【解析】小磁针的左端为N极，右端为S极，因为同名磁极相互排斥、异名磁极相互吸引，所以螺线管右端为S极、左端为N极。则由安培定则可知螺线管中的电流由右端流入、左端流出，则A点电流方向向下，即电源左端为正极、右端为负极，如图所示：

6．（2023·河南郑州·统考一模）“弘扬美德，敬老爱老”，请设计一款有“加热”和“保温”两挡的老人用加热坐垫，要求使用“加热”挡时功率为各种方案中最大的。现有器材：电源、两个加热电阻、两个开关和若干导线。在虚线框内画出你设计的电路图。
【答案】见解析
【解析】方法一：由
可知，当电源电压一定时，电路电阻越大，功率越小；两个电阻可以串联，两个电阻全部接入时为保温挡，只要一个电阻接入电路时为加热挡，用开关控制两个挡位，电路图如图：

方法二：由
可知，当电源电压一定时，电路电阻越大，功率越小；两个电阻可以并联，两个电阻都接入电路为加热档，一个电阻接入时为保温档，开关控制两个档位，如图：
7．（2023·河南郑州·统考一模）用笔画线代替导体将带开关的电灯、带保险丝的三孔插座正确连入如图所示的家庭电路中。

【答案】
【解析】灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套。三孔插座的接法：上孔接地线、左孔接零线、右孔接火线，保险丝要接在火线上，如图所示：

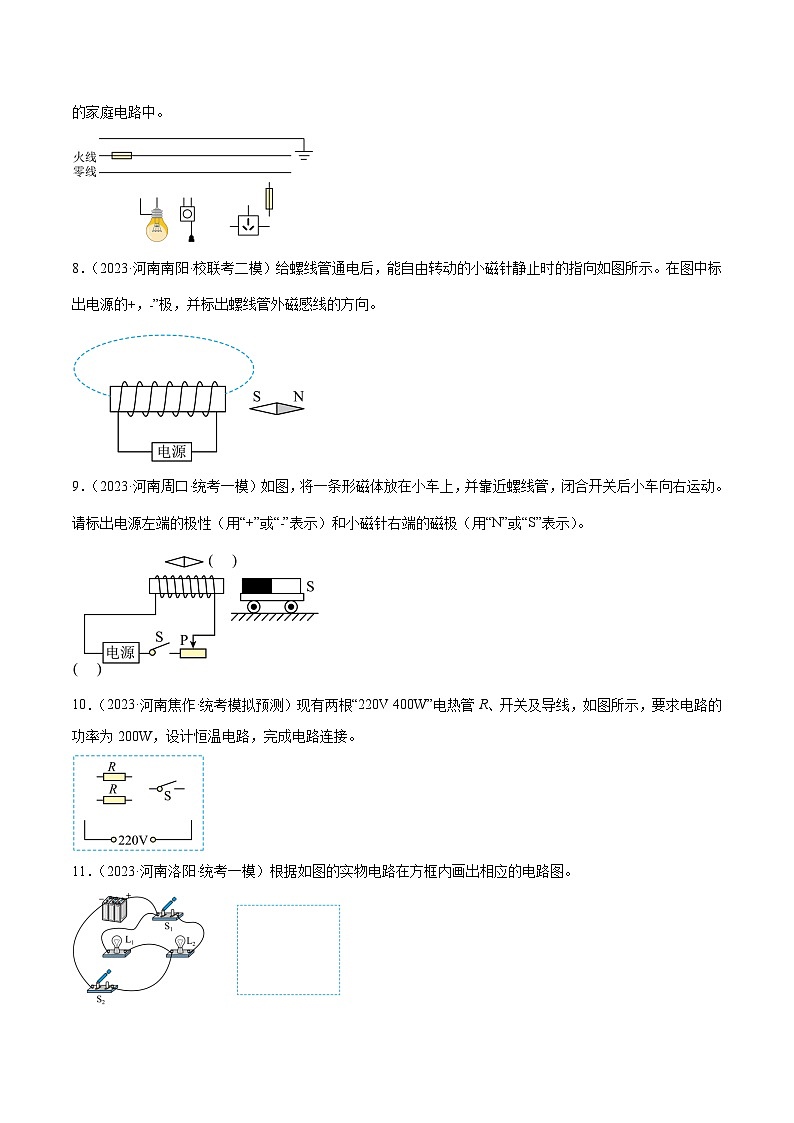

8．（2023·河南南阳·校联考二模）给螺线管通电后，能自由转动的小磁针静止时的指向如图所示。在图中标出电源的+，﹣”极，并标出螺线管外磁感线的方向。
【答案】
【解析】由图可知，小磁针的左端是S极，右端为N极；由同名磁极相互排斥，异名磁极相互吸引可知，通电螺线管的左端是S极，右端是N极。根据安培定则，伸出右手握住螺线管使大拇指指向通电螺线管的N极，则四指弯曲所指的方向为电流的方向，所以电源的右端为正极，左端是负极；在磁体的周围，磁感线从磁体的N极出发回到S极，所以图中磁感线的方向是向左的，如图所示：
9．（2023·河南周口·统考一模）如图，将一条形磁体放在小车上，并靠近螺线管，闭合开关后小车向右运动。请标出电源左端的极性（用“+”或“﹣”表示）和小磁针右端的磁极（用“N”或“S”表示）。
【答案】
【解析】根据开关闭合，发现小车向右运动，由同名磁极相互排斥可确定螺线管的右端为N极，左端是S极，小磁针的左端为N极，右端为S极；螺线管的右端为N极，左端是S极，由安培定则可知电流从左端流入，右端流出，故电源的左端是正极，如图所示
10．（2023·河南焦作·统考模拟预测）现有两根“220V 400W”电热管R、开关及导线，如图所示，要求电路的功率为200W，设计恒温电路，完成电路连接。
【答案】
【解析】电源电压不变，根据可知，两根“220V 400W”电热管串联，电阻变为原来的2倍，电功率变为原来的一半，即为200W，电路图如图所示：
11．（2023·河南洛阳·统考一模）根据如图的实物电路在方框内画出相应的电路图。
【答案】
【解析】由实物图知：闭合开关，电流从电源正极出发，分为两支：一支经开关S1、灯泡L2；另一支经灯泡L1，然后共同汇合到开关S2回到负极，所以两只灯泡并联，开关S2在干路，控制两只灯泡；开关S1控制灯泡L2，电路图如下图所示
12．（2023·河南信阳·校联考模拟预测）图为带指示灯和开关的插座。断开开关时，指示灯熄灭，插孔不提供工作电压；闭合开关时，指示灯亮，插孔可以提供工作电压。如果指示灯坏了，开关闭合时插孔也能提供工作电压。请根据上述要求完成图乙的电路连接。
【答案】
【解析】由题可知，指示灯正常时，开关能同时控制指示灯和插孔，说明开关在干路上；指示灯坏了，开关闭合时插孔也能提供工作电压，说明开关和指示灯是相互独立的，由简单电路的特点可知，指示灯和插孔是并联关系，如图所示：
13．（2023·河南南阳·统考一模）如图，请用笔画线代替导线，将三孔插座、开关和电灯分别接入电路。
【答案】
【解析】由图知，中间与三孔插座左孔连接的应该是零线，下方与大地连接的应该是地线，则上方的应该是火线，三孔插座的接法：上孔接地线；左孔接零线；右孔接火线；灯泡的接法：火线先进入开关，再进入灯泡顶端的金属点，零线直接接在灯泡的螺旋套上，这样在断开开关时能切断火线，接触灯泡不会发生触电事故，如下图所示：
14．（2023·河南驻马店·校考一模）请你用笔画线代替导线，把图中的三孔插座和带有开关的电灯分别正确地接入电路中。
【答案】
【解析】灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套；安装三孔插座的方法：上孔接地线，左孔接零线，右孔接火线。如图所示：
15．（2023·河南·校联考一模）通常居民楼道的电灯是通过光控开关和声控开关来控制的。光控开关在天黑时，自动闭合，天亮时，自动断开；声控开关在有人走动发出声响时，自动闭合，无声响时，自动断开。为了达到节约电能的目的，请将如图所示的原理图连接完整，使电灯只有在光线昏暗并且有人经过时才发光。
【答案】
【解析】光控开关在天黑时，自动闭合，天亮时，自动断开；声控开关在有人走动发出声响时，自动闭合，无声响时，自动断开；说明两个开关不能独立工作，即两个开关串联，再和灯泡串联。设计电路如图
16．（2023·河南焦作·统考一模）将图中各元件接入电路，要求：开关只控制电灯；三孔插座带保险丝。
【答案】
【解析】火线先接开关，再接灯泡顶端的金属点，零线直接接灯泡的螺旋套，这样既能让开关控制灯泡，又能在灯泡损坏时，断开开关，切断火线，更换灯泡时更安全。三孔插座的上孔接地线，左孔接零线，右孔接火线，保险丝接在火线上；当有金属外壳的用电器插入三孔插座时，能使金属外壳接地，防止漏电时发生触电事故。如图所示
17．（2023·河南焦作·校联考二模）小颖在设计家庭电路的原理图时遇到了困难，请你根据安全用电原则，在图中的两个虚线框内分别补充好灯泡和开关的符号。
【答案】
【解析】根据家庭安全用电原则，和开关与用电器之间关系可知，在家庭电路中开关和所控制用电器串联，并且开关要接到火线和用电器之间，所以，电路图连接如下图所示：
18．（2023·河南焦作·统考一模）小梅家有一把既能吹冷风又能吹热风的电吹风。将电吹风的插头插入插座，只闭合开关S1时，吹风机中的电动机工作，电吹风吹出的是冷风；将开关 S1、S2 都闭合吹风机中的电动机和电热丝同时工作，电吹风吹出的是热风；断开 S1，它们都不工作。电热丝用电阻的符号表示，请在答题卡上指定位置的方框内画出这把电吹风的电路图。
【答案】
【解析】由题意可知，电吹风既能吹冷风又能吹热风，说明电热丝和电动机并联。断开S1，都不工作，说明它在干路上控制整个电路；只闭合开关S1时，电动机工作，电吹风吹出的是冷风；将开关S1、S2都闭合，电动机和电热丝同时工作，电吹风吹出的是热风，说明S2在电热丝支路上，由此画出电路图，如图所示：
19．（2023·河南新乡·校联考二模）根据图中小磁针静止时的指向，在A点标出通电螺线管磁感线的方向和电源左端的极性（“+”或“-”）。
【答案】
【解析】如图所示，根据小磁针的方向可知，螺线管右端为N极，由于磁感线总是从N极出发回到S极，所以A点的磁感线的方向向左，根据安培定则，四指顺着电流方向，大拇指所指的方向为螺线管的N极，则电流应从左端流入，即电源的左端为正极。如图所示
20．（2023·河南焦作·校联考二模）请把如图电路元件接入照明电路中，且符合安全用电原则。（要求保险盒与三孔插座相连）
【答案】
【解析】家庭电路连接，零线直接连接灯泡的螺旋套，火线先进入开关，再进入灯泡顶端的锡块；三孔插座地线直接接三孔插座的上孔，零线直接接三孔插座的左孔，火线首先接保险丝，然后再进入右孔。如图所示：
21．（2023·河南商丘·统考一模）请用笔画线表示导线，将如图中的电灯、开关和插座（插座准备接大功率用电器）接入家庭电路中。
【答案】
【解析】接灯泡时，火线与开关串联，开关的另一端再接到灯泡顶端的金属点，零线直接在灯泡的螺旋套上；接三孔插座时，火线首先接熔断器，然后再进入右孔，地线直接接三孔插座的上孔，零线直接接三孔插座的左孔。如图所示
22．（2023·河南焦作·校联考模拟预测）如图所示家庭电路，螺丝口灯泡由开关控制，三孔插座连接有保险丝，请用笔画线代替导线，把电路连接完整，并且符合安全用电原则。
【答案】见解析
【解析】灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故，既能控制灯泡，又能更安全；三孔插座的接法：上孔接地线，左孔接零线，右孔接火线，保险丝要接到火线上，零线要接地。如图所示：
23．（2023·河南南阳·校联考模拟预测）在图中标出磁感线的方向和小磁针的N、S极。
【答案】
【解析】通电螺线管的左端为N极，则右端为S极，磁感线是从通电螺线管的N极出发，回到S极。所以磁感线的方向为向右。小磁针静止在图示位置，说明小磁针的左端与通电螺线管的右端相互吸引，由于通电螺线管的右端为S，根据磁极间的作用规律可知，小磁针的左端为N极，右端为S极，如图所示：
24．（2023·河南郑州·校考一模）图中左侧是条形磁铁，右侧是电磁铁，中间虚线是磁感线，请根据静止的小磁针指向，给磁感线画上方向，并在通电螺线管上画出绕线。
【答案】
【解析】小磁针的右端为N极，左端为S极，异名磁极相互吸引，同名磁极相互排斥，则左边磁铁的左端为N极，右端为S极；从图中可以看出在磁体的周围磁感线从磁体的N极出发回到S极，磁铁和通电螺线管相互排斥，所以通电螺线管的左端为S极；而电源左端为正极，则由安培定则可知螺线管的绕向如图所示：
25．（2023·河南郑州·校考一模）如图甲所示，为一个“带开关和指示灯三孔插座”，插座电路通断由开关控制，通电指示灯亮，断电指示灯灭。乙为其内部接线示意图，请将图乙中的电路正确连接完整。
【答案】
【解析】三孔插座中，上孔接地，左孔接零线，右孔接火线；由题知，插座电路通断由开关控制，通电指示灯亮，断电指示灯灭。说明指示灯与插座的A、B孔并联，开关接在火线上，如图所示：
26．（2023·河南南阳·校联考模拟预测）如图所示是家庭电路的一部分，电位器是调节台灯（螺口灯泡）亮度的装置，a、b、c是它的三个接线柱，旋钮带动滑片转动。插座的一部分已正确接入家庭电路，请将其他部分也正确接入家庭电路。（要求顺时针旋转旋钮时灯泡的亮度变亮）
【答案】
【解析】三孔插座的上孔接地线，左孔接零线，右孔接火线，据此可知上面那条线为零线，中间那条线为火线；开关要控制灯泡，所以火线先接入开关，然后进入灯泡顶端的金属点，零线直接接在灯泡的螺旋套上；顺时针旋转旋钮时灯泡变亮，说明通过灯泡的电流变大，则变阻器接入电路的电阻是变小的；故应解bc接线柱如图所示：
27．（2023·河南信阳·校考三模）请你将某劳动实践基地室内的部分电路连接完整。
【答案】
【解析】开关控制灯泡，故开关与灯泡串联，开关需要接在火线和用电器之间，保证开关断开后，没有电流经过灯泡，以免出现触电事故，灯泡的螺旋外壳与零线相连，而灯泡与三孔插座是独立工作，互不影响，故三孔插座与灯泡是并联关系，三孔插座遵循左零右火中接地，故如图所示：
28．（2023·河南·校联考模拟预测）如图所示，根据磁体及周围磁场分布情况，在图中标出通电螺线管的N极及电源的正极。
【答案】
【解析】螺线管外部磁场方向由N极指向S极，由图可知螺线管左侧为S极，右侧是N极，由右手螺旋定则可知，螺线管正面电流方向向下，背面电流方向向上，可知电源正极在左侧，如图所示：
29．（2023·河南·统考模拟预测）如图所示，用笔画线代替导线将电路连接完整，并在括号中标出小磁针静止时右端的磁极名称（要求：闭合开关，移动滑片P时，螺线管磁性强弱改变）。
【答案】
【解析】通过螺线管的电流或螺线管的匝数改变时，螺线管磁性强弱会改变。由于螺线管匝数一定，可以改变电流改变螺线管的磁性强弱，故滑动变阻器一上一下串联接入电路能改变电路中电流的大小，故将滑动变阻器上面的接线柱与螺线管右端的导线相连；由于电流从螺线管的右端流入，根据安培定则可知，螺线管的左端为N极，右端为S极，根据磁极间的作用规律可知，小磁针左端为N极，右端为S极，如图
30．（2023·河南·校联考二模）将如图所示的电磁铁的电路连接完整要求:（1）根据小磁针静止时N极指向，在括号中标出电磁铁左端的极性（用“N”或“S”表示）（2）在虚线框内画出电池符号；（3）开关闭合后，变阻器的滑片只有向右移动时，电磁铁的磁性才会变强（连接时导线不能交叉）。
【答案】
【解析】由磁极间的相互规律可知，电磁铁的左端为N极，由安培定则可确定，电流要从电磁铁的右上端流入，左下端流出，电源左端为正极，右端为负极；滑片P向右移动，电阻减小，就要选取滑动变阻器右下的接线柱，如图
31．（2023·河南安阳·统考一模）如图所示，根据小磁针的指向判断并填入：(1)螺线管的磁极，(2)螺线管中电流的方向(3)电源的正、负极。
( )
【答案】
【解析】由图中小磁针的N极指向，根据同名磁极相互排斥、异名磁极相互吸引，所以螺线管的左端为S极，右端为N极；用右手螺旋定则，右手握住螺线管，大拇指所指的方向为螺线管的N极，四个手指弯曲的方向为电流方向，所以电源左端为正极，右端为负极。如图所示：
32．（2023·河南·校联考模拟预测）请用笔画线代替导线，将图中的电灯、开关和插座正确接入家庭电路中，其中开关控制灯泡。
( )
【答案】
【解析】灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故；三孔插座的接法：上孔接地线、左孔接零线、右孔接火线，如下图所示：
33．（2023·河南安阳·统考一模）请你将图中的元件连成符合安全用电原则的照明电路，要关只控制灯泡，孔插座单独接入。
( )
【答案】
【解析】开关和灯泡的连接方法：火线首先过开关，再入灯座顶端的金属点；零线直接入灯座的螺旋套。三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。如图所示：
。
34．（2023·河南开封·统考一模）在图中，电路连接正确，通电后小磁针指向如图所示（涂黑端表示N极）．请在图中标出电源的“+”、“–”极，并画出螺线管的绕法．
( )
【答案】
【分析】根据小磁针南北极判断通电螺线管磁极方向，再根据电流表电流方向和右手定则判断绕线方式及电源正负极．
【解析】已知小磁针右端为N极，由磁极间的相互作用规律可知，通电螺线管的左端为S极，右端为N极，由电流表的接线柱可知，电流从螺线管的右端流入，即电源右端为正极，根据安培定则，右手握住螺线管，四指指向电流方向，大拇指指向N极，则线圈的绕法作法如下：
35．（2023·河南·校联考三模）如图所示，在电磁铁上方用弹簧挂着一个条形磁体，闭合开关S，条形磁体静止后，滑片P向右滑动时弹簧伸长．请用箭头标出磁感线的方向，并用“+”“﹣”在括号内标出电源正负极．
( )
【答案】
【解析】滑动变阻器的滑片P向右移动时，电路中的电阻变小，则电路中的电流变大，磁铁的磁性变强，此时弹簧伸长，根据同名磁极相互排斥可知，通电螺线管上端为N极，下端为S极；
右手握住螺线管，大拇指指向N极，四指指向电流的方向，则电流从螺线管的上后端流出，下前端流入，则电源右端为负极，左端为正极．磁体周围的磁感线都是从N极出来，回到S极，如图所示：
36．（2023·河南洛阳·统考一模）如图所示，虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度．请将电路图连接完整，使其符合安全用电的原则．
( )
【答案】
【解析】用电器的开关应该接到火线和用电器之间，即具体的接法是：火线首先过开关，再用电器，回到零线上，如下图所示：
37．（2023·河南信阳·统考一模）图甲是某宾馆床头柜上的开关示意图，图乙是其控制的电路，其中S1为旋钮开关，单独控制台灯的通断和亮度；S2为单独控制电视插座的开关．请在图乙中将电路图连接完整，要求符合安全用电原则．
【答案】
【解析】台灯旋钮开关相当于滑动变阻器，它是控制台灯的，应与台灯串联，且开关应接在火线的一侧；开关S2是控制电视机的，它应与电视机插座串联，且开关应接在火线的一侧；如下图所示：
38．（2023·河南南阳·统考模拟预测）如图中，电路连接正确，通电后小磁针指向如图所示（涂黑端表示N极）。请在图中画出螺线管的绕法。
【答案】
【解析】由题意知道，小磁针的右端为N极，由磁极间的相互作用规律知道，通电螺线管的左端是S极，则通电螺线管的右端为N极。再根据安培定则，伸出右手握住通电螺线管，使大拇指指向通电螺线管的N极（右端），则四指弯曲的方向为电流的方向，即电流由螺线管的右端流入，左端流出，故螺线管的绕法如图所示：
39．（2023·河南洛阳·统考一模）图甲是某宾馆的房卡，它相当于一个开关．只有房卡插入卡槽里，房间内的灯和插座才能工作．图乙是房间内已经连好的部分电路图，S1是房卡开关，S2是控制灯L的开关．为使灯和插座正常工作，请将图乙中的电路图补充完整．
【答案】如下图所示
【解析】由题意可知，S2是控制灯L的开关，它们应串联；灯泡与插座是可以独立工作的，所以灯泡与插座间应是并联的关系；S1是房卡开关，控制整个电路，所以应装在干路上，电路图如上图所示．
40．（2023·河南洛阳·统考一模）两个磁极之间有一个小磁针，小磁针静止时的指向如图所示，请在图中标出两磁极的极性及磁感线方向。
【答案】
【解析】小磁针静止时N极朝右，所以磁感线方向朝右，磁感线从磁体的N极出来，回到S极，所以左端应为N极，右端为S极。如图所示：
41．（2023·河南安阳·统考一模）请用笔画线代替导线连接实物图，要求:当滑片向左移动时，通电螺线管的磁性增强且小磁针静止时的指向如图所示.
【答案】
【解析】根据小磁针静止的位置，知道螺线管的左端为N极，再利用安培定则，用右手握住螺线管，让拇指指向螺线管的N极，四指电流的方向为向上的，左端接入电源的负极，右端接入电源的正极，滑片向左移动时，电阻减小，电流增大，磁性增强，说明滑动变阻器接左下的接线柱，如图
