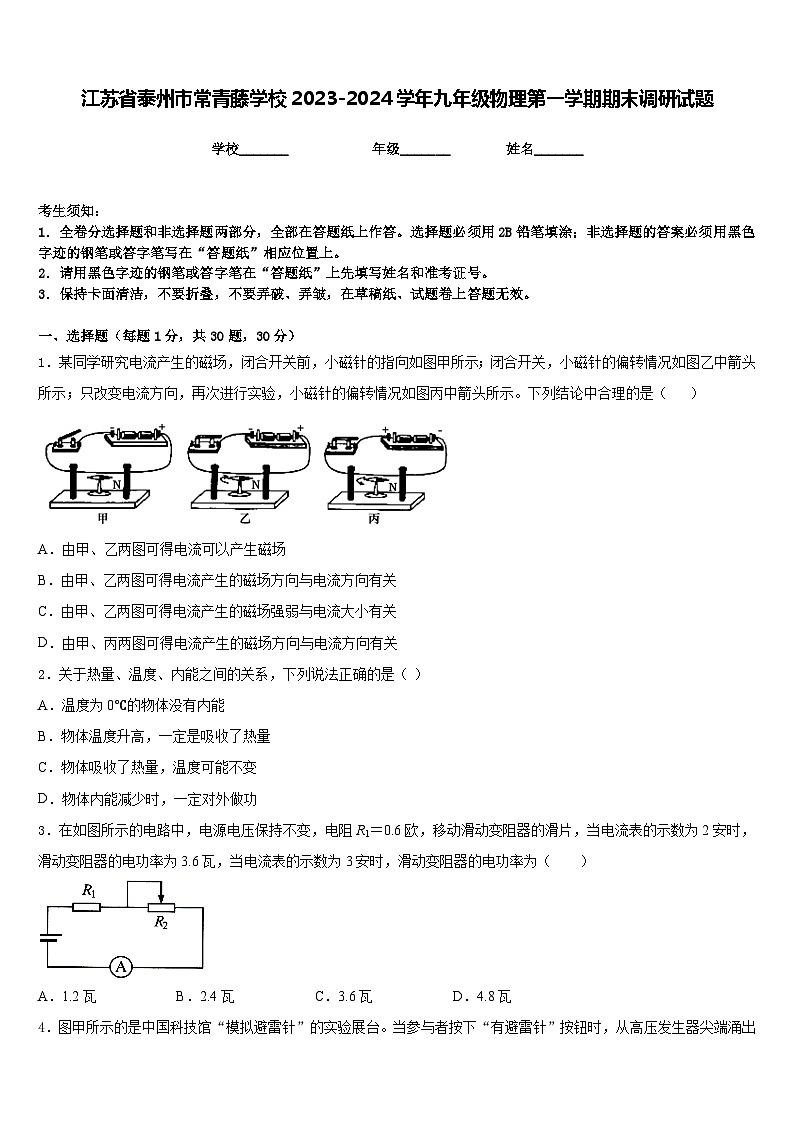

江苏省泰州市常青藤学校2023-2024学年九年级物理第一学期期末调研试题含答案

这是一份江苏省泰州市常青藤学校2023-2024学年九年级物理第一学期期末调研试题含答案，共9页。试卷主要包含了下列做法中符合安全用电要求的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1分，共30题，30分）
1．某同学研究电流产生的磁场，闭合开关前，小磁针的指向如图甲所示；闭合开关，小磁针的偏转情况如图乙中箭头所示；只改变电流方向，再次进行实验，小磁针的偏转情况如图丙中箭头所示。下列结论中合理的是（ ）
A．由甲、乙两图可得电流可以产生磁场
B．由甲、乙两图可得电流产生的磁场方向与电流方向有关
C．由甲、乙两图可得电流产生的磁场强弱与电流大小有关
D．由甲、丙两图可得电流产生的磁场方向与电流方向有关
2．关于热量、温度、内能之间的关系，下列说法正确的是（ ）
A．温度为0℃的物体没有内能
B．物体温度升高，一定是吸收了热量
C．物体吸收了热量，温度可能不变
D．物体内能减少时，一定对外做功
3．在如图所示的电路中，电源电压保持不变，电阻R1＝0.6欧，移动滑动变阻器的滑片，当电流表的示数为2安时，滑动变阻器的电功率为3.6瓦，当电流表的示数为3安时，滑动变阻器的电功率为（ ）
A．1.2瓦B．2.4瓦C．3.6瓦D．4.8瓦

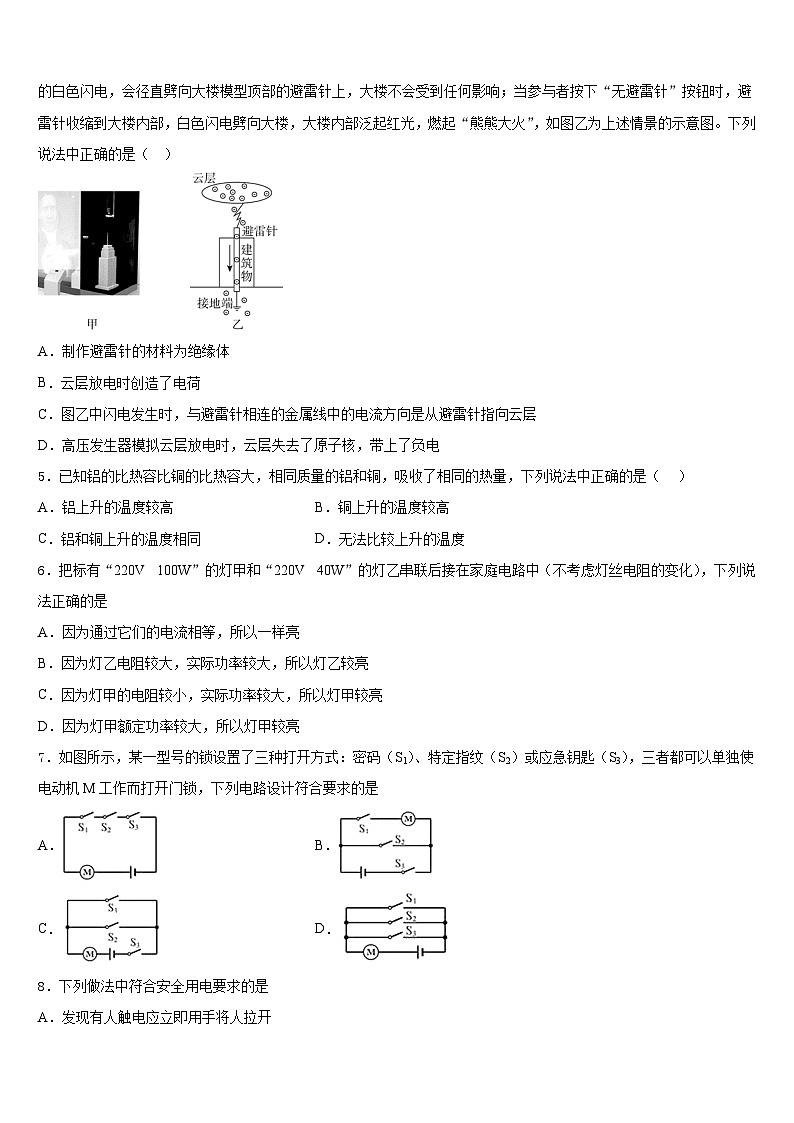

4．图甲所示的是中国科技馆“模拟避雷针”的实验展台。当参与者按下“有避雷针”按钮时，从高压发生器尖端涌出的白色闪电，会径直劈向大楼模型顶部的避雷针上，大楼不会受到任何影响；当参与者按下“无避雷针”按钮时，避雷针收缩到大楼内部，白色闪电劈向大楼，大楼内部泛起红光，燃起“熊熊大火”，如图乙为上述情景的示意图。下列说法中正确的是（ ）
A．制作避雷针的材料为绝缘体
B．云层放电时创造了电荷
C．图乙中闪电发生时，与避雷针相连的金属线中的电流方向是从避雷针指向云层
D．高压发生器模拟云层放电时，云层失去了原子核，带上了负电
5．已知铝的比热容比铜的比热容大，相同质量的铝和铜，吸收了相同的热量，下列说法中正确的是（ ）
A．铝上升的温度较高B．铜上升的温度较高
C．铝和铜上升的温度相同D．无法比较上升的温度
6．把标有“220V 100W”的灯甲和“220V 40W”的灯乙串联后接在家庭电路中（不考虑灯丝电阻的变化），下列说法正确的是
A．因为通过它们的电流相等，所以一样亮
B．因为灯乙电阻较大，实际功率较大，所以灯乙较亮
C．因为灯甲的电阻较小，实际功率较大，所以灯甲较亮
D．因为灯甲额定功率较大，所以灯甲较亮
7．如图所示，某一型号的锁设置了三种打开方式：密码（S1）、特定指纹（S2）或应急钥匙（S3），三者都可以单独使电动机M工作而打开门锁，下列电路设计符合要求的是
A．B．
C．D．

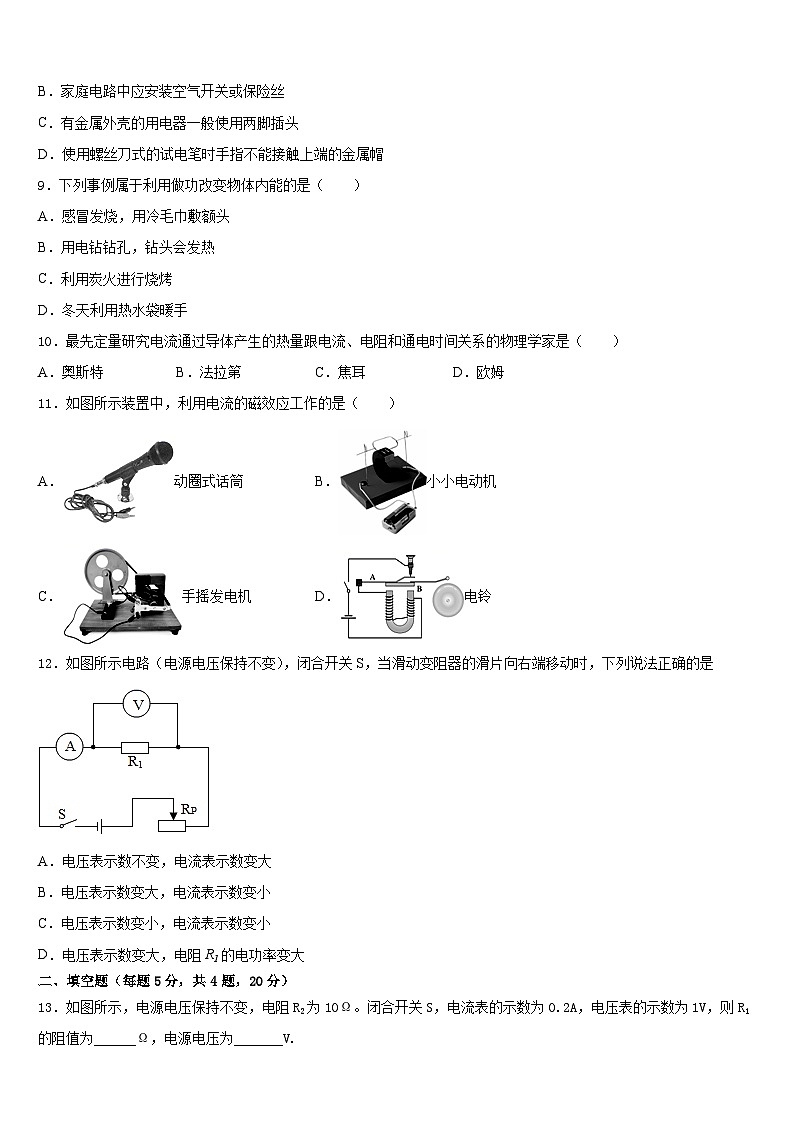

8．下列做法中符合安全用电要求的是
A．发现有人触电应立即用手将人拉开
B．家庭电路中应安装空气开关或保险丝
C．有金属外壳的用电器一般使用两脚插头
D．使用螺丝刀式的试电笔时手指不能接触上端的金属帽
9．下列事例属于利用做功改变物体内能的是（ ）
A．感冒发烧，用冷毛巾敷额头
B．用电钻钻孔，钻头会发热
C．利用炭火进行烧烤
D．冬天利用热水袋暖手
10．最先定量研究电流通过导体产生的热量跟电流、电阻和通电时间关系的物理学家是（ ）
A．奥斯特B．法拉第C．焦耳D．欧姆
11．如图所示装置中，利用电流的磁效应工作的是（ ）
A．动圈式话筒B．小小电动机
C．手摇发电机D．电铃
12．如图所示电路（电源电压保持不变），闭合开关S，当滑动变阻器的滑片向右端移动时，下列说法正确的是
A．电压表示数不变，电流表示数变大
B．电压表示数变大，电流表示数变小
C．电压表示数变小，电流表示数变小
D．电压表示数变大，电阻R1的电功率变大
二、填空题（每题5分，共4题，20分）
13．如图所示，电源电压保持不变，电阻R2为10Ω。闭合开关S，电流表的示数为0.2A，电压表的示数为1V，则R1的阻值为______Ω，电源电压为_______V.
14．小张家的电能表上标有“220V 10A”字样，为了保障这只电能表正常工作，他家的电器工作时的总功率应不超过_____W．他家有一台标有“220V 1000W”的电热水器，这台电热水器的阻值是_____Ω．若只让热水器工作15min，发现电能表的指示灯闪烁了300次，这只表上应标有“_____imp/（kW•h）”字样。
15．如图所示，闭合开关后，灯泡L1和L2是______（选填“串联”或者“并联”）的，电压表V1，V2和V3的示数分别为U1 ，U2和U3，则三个电表示数之间存在的关系是__________。
16．南宋文天祥在《扬子江》一诗中著下“臣心一片磁针石，不指南方不肯休”的诗句，这里磁针石是因为受到________的作用，磁针石的南极指向地理位置的________极附近。
三、实验题（共12分）
17．（4分）小明班的同学对“影响电流产生热量多少的因素”进行了实验探究．
首先他们猜想：影响电流产生热量多少的因素可能有电阻大小、电流大小和通电时间．此时小明联想到生活中以下两种现象：
现象1：电热器只有在通电时才发热，而且通电时间越长产生的热量越多．
现象2：电炉是通过铜导线接入电路中的，通电时，镍铬合金制成的电炉丝热的发红，而铜导线几乎不发热．
（1）现象2主要支持以上猜想中的因素是____________．
（2）小明针对现象2的猜想设计了如图所示的实验电路，其中A、B两个相同的瓶内分别装有质量和初温都相等的煤油，将电阻RA和RB（RA＜RB）分别浸没在两瓶煤油中，两支温度计分别测量两瓶中煤油的温度．
①实验时，小明将电阻RA和RB串联接入电路中，这是为了控制_________和_________相同；
②小明在实验中通过观察___________来比较电流产生热量的多少；
③接通电路后一段时间，小明发现B烧瓶中煤油的温度比A烧瓶中煤油的温度升高得多，由此可以得到的结论是：___________________．
18．（4分）某小组在做“探究电流与电阻的关系”的实验时，利用电阻箱等器材连接了如图甲所示的实物电路（电源电压恒为6V）。
(1)将第一次实验得到的数据填入表格，然后将电阻箱接入电路的阻值由10Ω调至20Ω，滑动变阻器的滑片向______（选填“A”或“B”）端移动，直到______为止，此时电流表指针位置如图乙所示，其示数为______A；
(2)根据以上实验数据得出结论：电流与电阻成反比。请对上述探究写出一条改进性建议______；
(3)再次改变电阻箱阻值，发现无论怎样调节滑动变阻器都不能达到实验要求，若电路无故障，则引起这种情况的原因可能是______。
19．（4分）如图是探究“物体的动能大小与哪些因素有关”的实验装置图。A、B 是两个质 量不同的小球（），让小球从同一斜面由静止滚下，撞击水平面上的小木块。
（1）使用甲、丙两图，是为了研究动能大小与______的关系；
（2）小华同学通过比较图乙、丙两图，得出“质量大的物体动能大”，小丽认为小华的这一比较过程存在错误，你知道错误是什么吗？______；
（3）很多初中物理实验，选取器材时，采用了与本实验木块类似的作用，下列实验中的器材，没有体现本实验木块作用的是：______。
A．压缩引火仪中的棉絮
B．研究物质升温特点时，等质量的水和沙子
C．研究分子运动快慢与温度关系中的红墨水
D．测量电路中电流大小的电流表
（4）完成实验后，同学们还联想到以前探究牛顿第一定律时，也用到了斜面： 让小车从同一斜面同一高度下滑，在不同的表面看滑行的距离远近（如表）， 最终停下来后，小车在三个表面克服摩擦力做功是否相等？______（选填“相等”或“不相等”），理由是最初小车的______能相等，刚下滑到水平面时 动能相同，在不同的材料表面上运动时，最终停下来后，动能全部转为内能， 在三个表面克服摩擦力做功______（选填“相等”或“不相等”）。
四、作图题（共16分）
20．（8分）请用笔画线表示导线，将图中的开关、电灯和插座接入家庭电路中．要求：开关控制电灯，插座单独使用．
21．（8分）如图所示，请将下列元件连接成符合安全用电要求的家庭电路．
（_____）
五、计算题（共22分）
22．（10分）把质量为2kg、初温为25℃的水加热至75℃的过程中，共消耗了20g液化气，请计算此过程中：
(1)水吸收的热量；
(2)加热装置的效率（q液化气=4.2×107J/kg）。
23．（12分）如图所示的电路中，电源电压为9V，灯泡L上标有“6V 1.2W”的字样，闭合开关S，灯泡恰好正常发光，求此时：
（1）通过灯泡L的电流；
（2）电阻R的阻值；
（3）整个电路消耗的电功率．
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、C
3、C
4、C
5、B
6、B
7、D
8、B
9、B
10、C
11、D
12、D
二、填空题（每题5分，共4题，20分）
13、5 3
14、2200 48.4 1200
15、串联 U3 =U1 +U2
16、地磁场 南
三、实验题（共12分）
17、电阻大小 电流 通电时间 温度计示数变化 电流和通电时间相同时，电流通过电阻较大的导体时产生的热量较多
18、B 电压表的示数为4V 0.2 进行多次实验（或结论中添加“电压一定”的前提） 电阻箱的阻值调得太大（或滑动变阻器R的阻值太小）
19、速度 没有控制小球到达水平面时的速度相同 B 相等 重力势能 相同
四、作图题（共16分）
20、如下所示
21、
五、计算题（共22分）
22、 (1)4.2×105J；(2)50%。
23、（1）0.2A；（2）15Ω；（3）1.8W
序号
电压/V
电阻/Ω
电流/A
1
4
10
0.4
2
20
表面
毛巾
棉布
木板
摩擦力
最大
较大
最小
小车运动距离
最近
较远
最远
