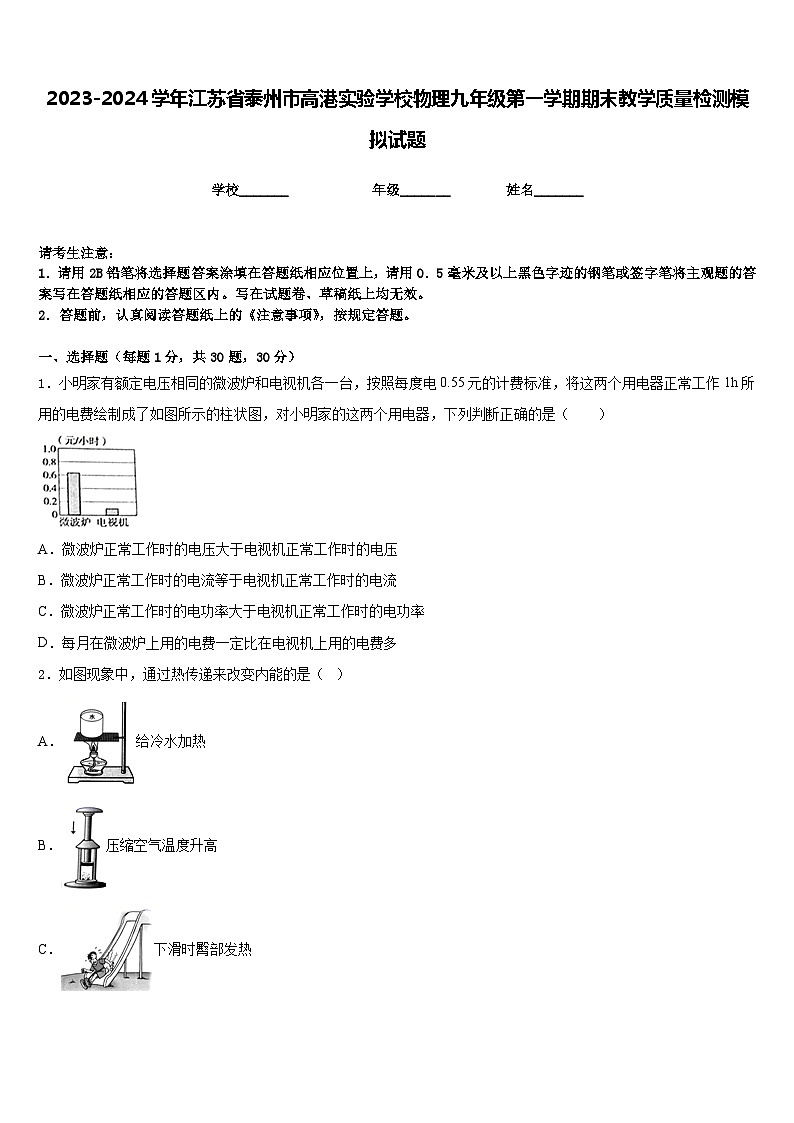

2023-2024学年江苏省泰州市高港实验学校物理九年级第一学期期末教学质量检测模拟试题含答案
展开
这是一份2023-2024学年江苏省泰州市高港实验学校物理九年级第一学期期末教学质量检测模拟试题含答案，共8页。试卷主要包含了以下正确的图是，甲、乙两用电器的电功率之比为2等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1分，共30题，30分）
1．小明家有额定电压相同的微波炉和电视机各一台，按照每度电0.55元的计费标准，将这两个用电器正常工作1h所用的电费绘制成了如图所示的柱状图，对小明家的这两个用电器，下列判断正确的是（ ）
A．微波炉正常工作时的电压大于电视机正常工作时的电压
B．微波炉正常工作时的电流等于电视机正常工作时的电流
C．微波炉正常工作时的电功率大于电视机正常工作时的电功率
D．每月在微波炉上用的电费一定比在电视机上用的电费多
2．如图现象中，通过热传递来改变内能的是（ ）
A．给冷水加热
B．压缩空气温度升高
C．下滑时臀部发热

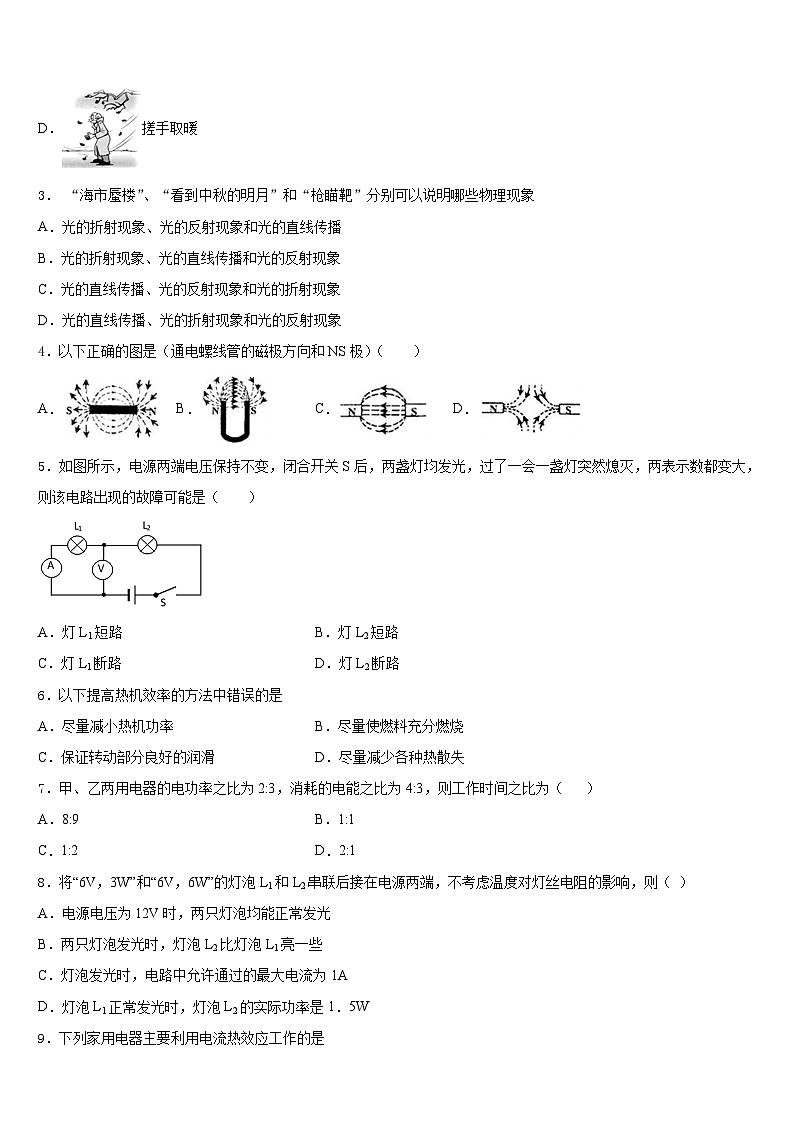

D．搓手取暖
3． “海市蜃楼”、“看到中秋的明月”和“枪瞄靶”分别可以说明哪些物理现象
A．光的折射现象、光的反射现象和光的直线传播
B．光的折射现象、光的直线传播和光的反射现象
C．光的直线传播、光的反射现象和光的折射现象
D．光的直线传播、光的折射现象和光的反射现象
4．以下正确的图是（通电螺线管的磁极方向和NS极）（ ）
A．B．C．D．
5．如图所示，电源两端电压保持不变，闭合开关S后，两盏灯均发光，过了一会一盏灯突然熄灭，两表示数都变大，则该电路出现的故障可能是（ ）
A．灯L1短路B．灯L2短路
C．灯L1断路D．灯L2断路
6．以下提高热机效率的方法中错误的是
A．尽量减小热机功率B．尽量使燃料充分燃烧
C．保证转动部分良好的润滑D．尽量减少各种热散失
7．甲、乙两用电器的电功率之比为2:3，消耗的电能之比为4:3，则工作时间之比为（ ）
A．8:9B．1:1
C．1:2D．2:1
8．将“6V，3W”和“6V，6W”的灯泡L1和L2串联后接在电源两端，不考虑温度对灯丝电阻的影响，则（ ）
A．电源电压为12V时，两只灯泡均能正常发光
B．两只灯泡发光时，灯泡L2比灯泡L1亮一些
C．灯泡发光时，电路中允许通过的最大电流为1A
D．灯泡L1正常发光时，灯泡L2的实际功率是1．5W

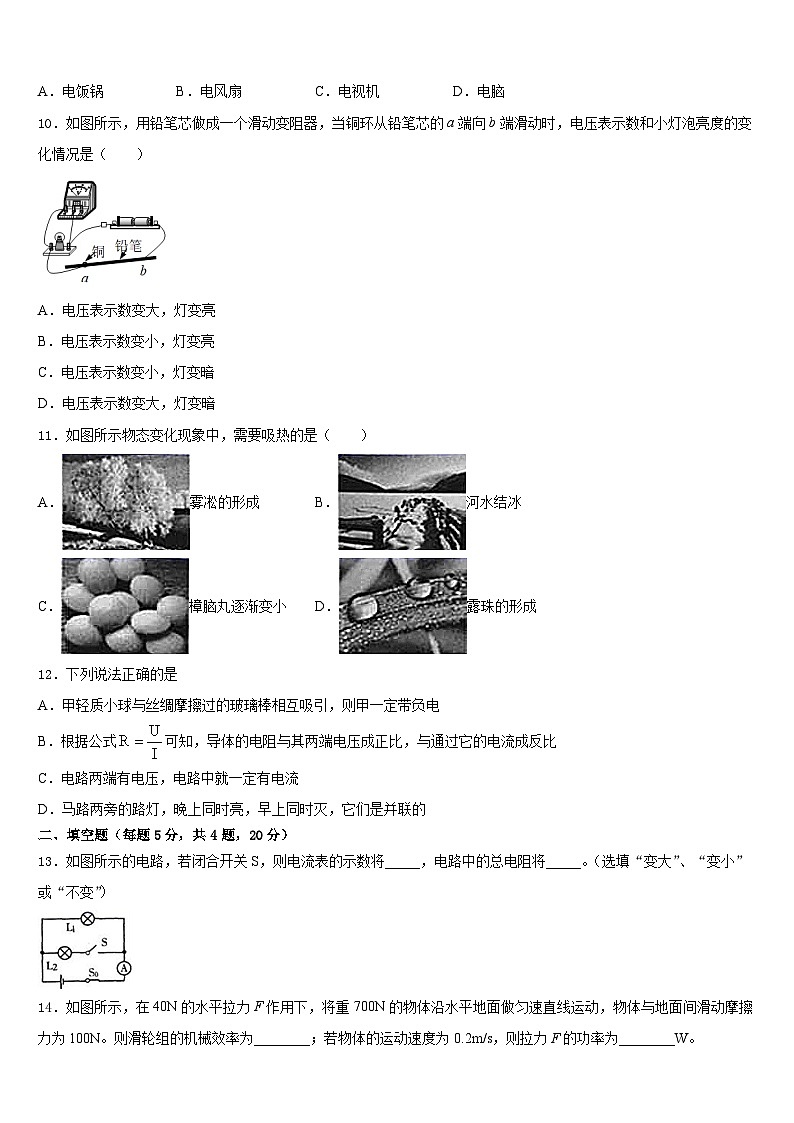

9．下列家用电器主要利用电流热效应工作的是
A．电饭锅B．电风扇C．电视机D．电脑
10．如图所示，用铅笔芯做成一个滑动变阻器，当铜环从铅笔芯的a端向b端滑动时，电压表示数和小灯泡亮度的变化情况是（ ）
A．电压表示数变大，灯变亮
B．电压表示数变小，灯变亮
C．电压表示数变小，灯变暗
D．电压表示数变大，灯变暗
11．如图所示物态变化现象中，需要吸热的是（ ）
A．雾凇的形成B．河水结冰
C．樟脑丸逐渐变小D．露珠的形成
12．下列说法正确的是
A．甲轻质小球与丝绸摩擦过的玻璃棒相互吸引，则甲一定带负电
B．根据公式可知，导体的电阻与其两端电压成正比，与通过它的电流成反比
C．电路两端有电压，电路中就一定有电流
D．马路两旁的路灯，晚上同时亮，早上同时灭，它们是并联的
二、填空题（每题5分，共4题，20分）
13．如图所示的电路，若闭合开关S，则电流表的示数将_____，电路中的总电阻将_____。（选填“变大”、“变小”或“不变”）
14．如图所示，在40N的水平拉力F作用下，将重700N的物体沿水平地面做匀速直线运动，物体与地面间滑动摩擦力为100N。则滑轮组的机械效率为________；若物体的运动速度为0.2m/s，则拉力F的功率为________W。
15．小明在探究“凸透镜成像规律”的实验中，他把蜡烛放在距透镜30cm时，在光屏上形成清晰缩小的像，此时的成像特点可应用于___________（填“照相机”、“投影仪”或“放大镜”）。现将蜡烛向透镜方向移动10cm，要使光屏上再次形成清晰倒立的像，应将光屏___________透镜（填“远离”或“靠近”）。
16．生活中有很多与“粘”相关的现象，教室风扇叶片很容易“粘”灰尘，这是因为风扇与空气摩擦而带电，从而具有了____的性质；两个铅块“粘”在一起能吊起重物是因为______。生活中也有很多与“散开”相关的现象，一滴墨水会在水中“散开”，这是____现象，产生的原因是__；不停的捋塑料细丝，塑料细丝会“散开”变得蓬松，这是因为塑料摩擦带电，而且________。
三、实验题（共12分）
17．（4分）在“探究不同物质吸热性质”的实验时，在两个相同的烧杯里分别加入水和食用油，用相同的电加热器同时给它们加热（如图甲所示）。如图乙所示是水和食用油在加热过程中温度随时间变化关系的图像。（已知c水=4.2（kg））
（1）实验时，在两个相同的烧杯里加入水和食用油的初温和______（选填“质量”或“体积”）是相同的；
（2）选择两个相同的电加热器给水和食用油加热，目的是为了在相同的时间内，两个电加热器对水和食用油放出的热量是______（选填“相同”或“不相同”）的；
（3）在实验过程中，通过控制加热时间相同，比较水和煤油______来比较不同液体的吸热能力；在相同条件下，要使水和食用油升高相同的温度，则______（选填“水”或“食用油”）需要加热的时间更长些；
（4）由图乙可知，其中a是表示______（选填“水”或“食用油”）的温度随时间变化关系的图像；食用油的比热容是______（kg）。
18．（4分）小明在做“探究电流与电阻关系”的实验中：
(1)请你按照图甲的电路图，以笔画线代替导线，将图乙未连接好的电路连接完整；
（______）
(2)连接好电路后，实验前，为保护电路，滑动变阻器的滑片应置于______（选填“A或“B”）端；
(3)闭合开关，移动滑动变阻器滑片P，发现电压表有示数，电流表无示数，其原因可能是______；
(4)排除故障后，当电压表的示数为1.5V时，电流表的示数如图丁所示，则通过定值电阻的电流大小为______A，它的阻值是______Ω；
(5)用5Ω的电阻做完实验后，变阻器滑片P不动；若将5Ω电阻换成10Ω电阻进行实验时，滑动变阻器滑片P应向_____（选填“A”或“B”）调节，并保持电压表示数为1.5 V 不变，由此得到结论：电压一定时，通过导体的电流与电阻成_____。
19．（4分）在“测量小灯泡的功率”实验中，小灯泡的额定电压为2.5V。
（1）按照图甲正确连好电路，闭合开关，小灯泡不亮，两表指针均有偏转，造成该现象的原因不可能的是（______）（选填字母）。
A．小灯泡断路 B．小灯泡两端电压太小
C．滑动变阻器阻值太大 D．电源电压太小
（2）移动滑片，当电压表的示数为_________V时，小灯泡正常工作，读出此时电流表的示数为0.3A，则小灯泡的额定功率为_______W。
（3）根据实验测得的数据画出小灯泡I-U关系图像如图乙（坐标轴上的数值已被擦除），分析图像可知，当小灯泡两端电压减小时，小灯泡的电阻________（选填“增大”、“减小”或“不变” ）
（4）当小灯泡两端电压为2V时，其实际功率___________0.48W （选填“大于”、“小于”或“等于”）。
（拓展）若实验中电压表坏了，为了测出小灯泡的额定功率，已知小灯泡的额定电流I额和电源电压U，小组同学们设计了如图丙所示的电路和如下实验方案：
①只闭合S1，移动滑片P，使电流表示数为I额；
②保持滑片P位置不变，再闭合S2，记下电流表示数为I；
③则滑动变阻器连入电路的阻值为________；
小灯泡的额定功率P额=_____________（以上两空均用字母表示）。
四、作图题（共16分）
20．（8分）如图所示是小明常用的一个插线板。他在使用时发现，插线板上的开关断开时指示灯不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供 工作电压；如果指示灯损坏了，开关闭合时插孔也能提供工作电压。
请你在图中画出插线板开关、指示灯和插孔的连接方式，并把插线板与电源线接通。（两孔插座哪孔接火线不作要求）
（______）
21．（8分）用笔画线代替导线，将电灯和控制它的开关正确地接入如图所示的家庭电路中．
（______）
五、计算题（共22分）
22．（10分）某家用电暖器有三档调温，其外观如图甲所示，其简化电路图如图乙所示。当闭合开关S、S1时，电路的电功率P1为880W，当闭合开关S、S1和S2时，干路中的电流为10A。求：
（1）只闭合开关S、S1时电路中的电流I1；
（2）只闭合开关S、S2时，电路的电功率P2；
（3）调至最高档发热功率工作，2小时消耗的电能。
23．（12分）如图所示，已知电源电压为4V，三个电阻的阻值分别为R1＝3Ω、R2＝6Ω和R3＝2Ω，求：
（1）当S1、S2均断开时，电流表和电压表的示数；
（2）当S1、S2均闭合时，电压表和电流表的示数。
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、A
3、A
4、B
5、B
6、A
7、D
8、D
9、A
10、A
11、C
12、D
二、填空题（每题5分，共4题，20分）
13、变大 变小
14、83.3% 24
15、照相机 远离
16、吸引轻小物体 分子间有引力 扩散 分子在不停地做无规则运动 同种电荷相互排斥
三、实验题（共12分）
17、质量 相同 温度的变化 水 食用油
18、 B R断路 0.3 5 B 反比
19、A 2.5 0.75 减小 大于
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)4A；(2)1320W；(3)4.4 kW·h。
23、（1）0.5A（2）3V（3）4V（4）2A
