2023年江苏省泰州市兴化市常青藤学校联盟中考物理一模试题（含答案）
展开
这是一份2023年江苏省泰州市兴化市常青藤学校联盟中考物理一模试题（含答案），共25页。试卷主要包含了选择题等内容，欢迎下载使用。

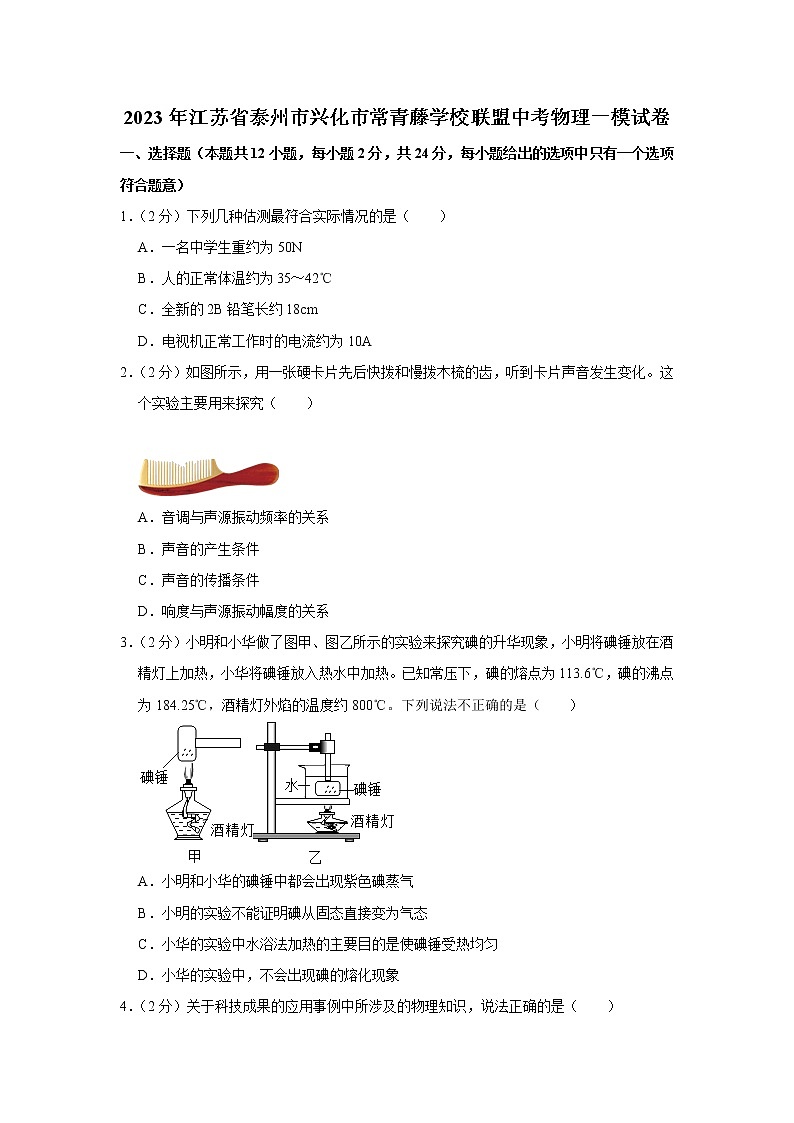

2023年江苏省泰州市兴化市常青藤学校联盟中考物理一模试卷
一、选择题（本题共12小题，每小题2分，共24分，每小题给出的选项中只有一个选项符合题意）
1．（2分）下列几种估测最符合实际情况的是（ ）
A．一名中学生重约为50N
B．人的正常体温约为35～42℃
C．全新的2B铅笔长约18cm
D．电视机正常工作时的电流约为10A
2．（2分）如图所示，用一张硬卡片先后快拨和慢拨木梳的齿，听到卡片声音发生变化。这个实验主要用来探究（ ）
A．音调与声源振动频率的关系
B．声音的产生条件
C．声音的传播条件
D．响度与声源振动幅度的关系
3．（2分）小明和小华做了图甲、图乙所示的实验来探究碘的升华现象，小明将碘锤放在酒精灯上加热，小华将碘锤放入热水中加热。已知常压下，碘的熔点为113.6℃，碘的沸点为184.25℃，酒精灯外焰的温度约800℃。下列说法不正确的是（ ）
A．小明和小华的碘锤中都会出现紫色碘蒸气
B．小明的实验不能证明碘从固态直接变为气态
C．小华的实验中水浴法加热的主要目的是使碘锤受热均匀
D．小华的实验中，不会出现碘的熔化现象

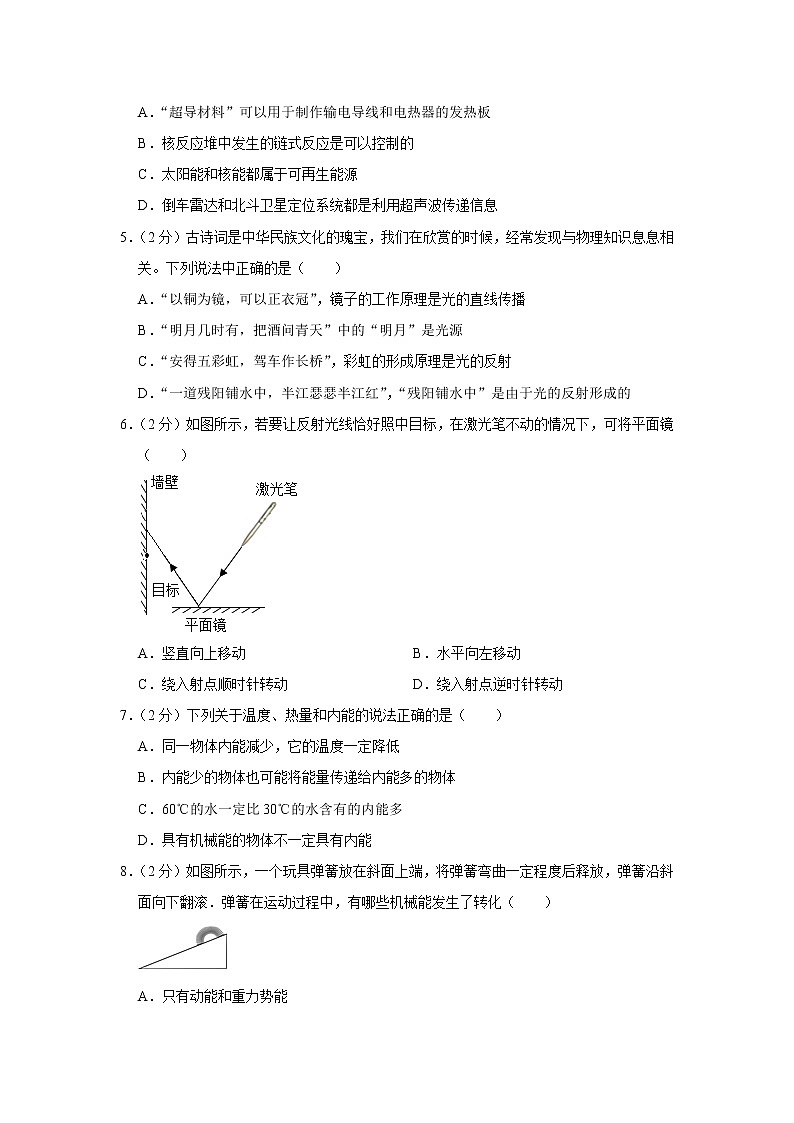

4．（2分）关于科技成果的应用事例中所涉及的物理知识，说法正确的是（ ）
A．“超导材料”可以用于制作输电导线和电热器的发热板
B．核反应堆中发生的链式反应是可以控制的
C．太阳能和核能都属于可再生能源
D．倒车雷达和北斗卫星定位系统都是利用超声波传递信息
5．（2分）古诗词是中华民族文化的瑰宝，我们在欣赏的时候，经常发现与物理知识息息相关。下列说法中正确的是（ ）
A．“以铜为镜，可以正衣冠”，镜子的工作原理是光的直线传播
B．“明月几时有，把酒问青天”中的“明月”是光源
C．“安得五彩虹，驾车作长桥”，彩虹的形成原理是光的反射
D．“一道残阳铺水中，半江瑟瑟半江红”，“残阳铺水中”是由于光的反射形成的
6．（2分）如图所示，若要让反射光线恰好照中目标，在激光笔不动的情况下，可将平面镜（ ）
A．竖直向上移动 B．水平向左移动
C．绕入射点顺时针转动 D．绕入射点逆时针转动
7．（2分）下列关于温度、热量和内能的说法正确的是（ ）
A．同一物体内能减少，它的温度一定降低
B．内能少的物体也可能将能量传递给内能多的物体
C．60℃的水一定比30℃的水含有的内能多
D．具有机械能的物体不一定具有内能
8．（2分）如图所示，一个玩具弹簧放在斜面上端，将弹簧弯曲一定程度后释放，弹簧沿斜面向下翻滚．弹簧在运动过程中，有哪些机械能发生了转化（ ）
A．只有动能和重力势能
B．只有动能和弹性势能
C．只有重力势能和弹性势能
D．动能、重力势能和弹性势能都发生了转化

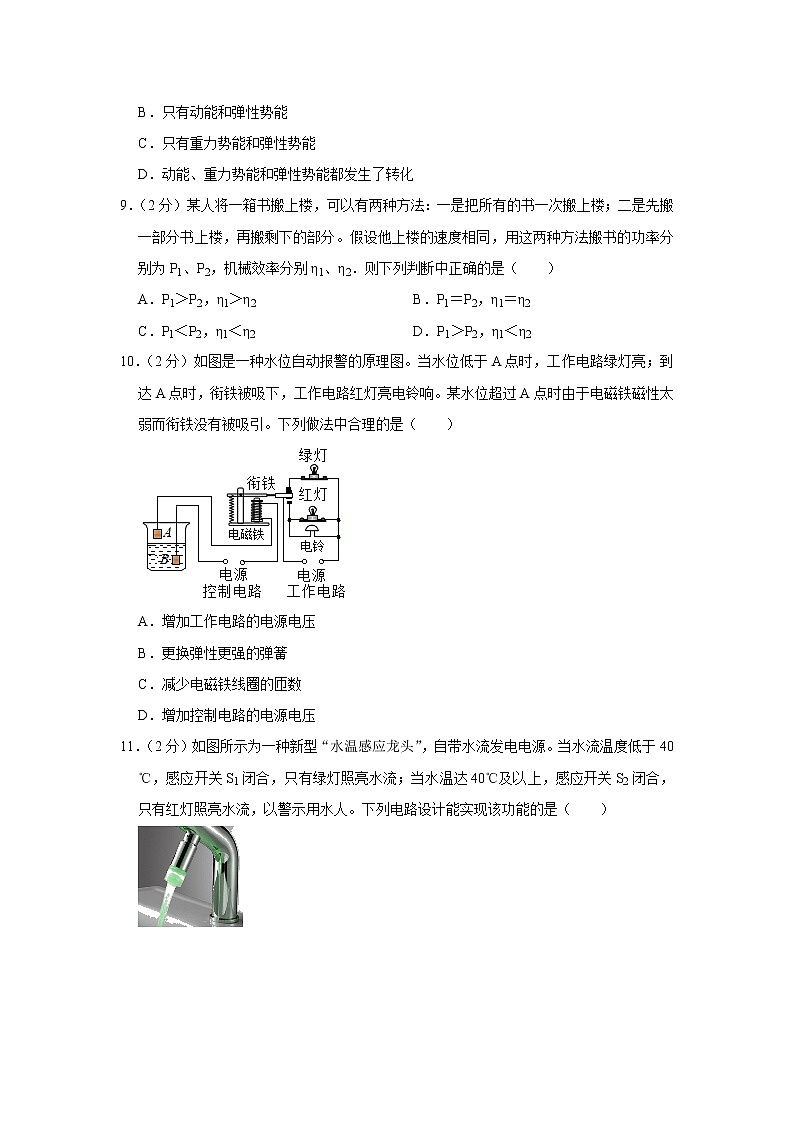

9．（2分）某人将一箱书搬上楼，可以有两种方法：一是把所有的书一次搬上楼；二是先搬一部分书上楼，再搬剩下的部分。假设他上楼的速度相同，用这两种方法搬书的功率分别为P1、P2，机械效率分别η1、η2．则下列判断中正确的是（ ）
A．P1＞P2，η1＞η2 B．P1＝P2，η1＝η2
C．P1＜P2，η1＜η2 D．P1＞P2，η1＜η2
10．（2分）如图是一种水位自动报警的原理图。当水位低于A点时，工作电路绿灯亮；到达A点时，衔铁被吸下，工作电路红灯亮电铃响。某水位超过A点时由于电磁铁磁性太弱而衔铁没有被吸引。下列做法中合理的是（ ）
A．增加工作电路的电源电压
B．更换弹性更强的弹簧
C．减少电磁铁线圈的匝数
D．增加控制电路的电源电压
11．（2分）如图所示为一种新型“水温感应龙头”，自带水流发电电源。当水流温度低于40℃，感应开关S1闭合，只有绿灯照亮水流；当水温达40℃及以上，感应开关S2闭合，只有红灯照亮水流，以警示用水人。下列电路设计能实现该功能的是（ ）
A． B．
C． D．
12．（2分）如图甲所示，闭合开关S，调节滑动变阻器的滑片，滑片从最右端滑至最左端时，小灯泡恰好正常发光。电流表示数与两电压表示数的关系图象如图乙。下列说法中不正确的是（ ）
A．电源电压为12V
B．滑动变阻器的最大阻值为14Ω
C．小灯泡的额定功率为6W
D．电路总功率的变化范围为8W～12W
二.填空题（每空1分，共29分）
13．（3分）2022年9月6日，华为Mate50正式发布，该手机搭载高通骁龙芯片处理器，该处理器芯片采用4 （选填“mm”、“μm”或“nm”）工艺制造，芯片的主要材料是 （“导体”/“半导体”/“绝缘体”）；该手机加入了“反向充电”技术，当它给其它手机充电时，Mate50手机相当于电路中的 。
14．（3分）如图，我国最新一代隐形战斗机“歼20”加速起飞画面，以地面塔台为参照物，它是 （“运动”/“静止”）的，此过程飞机的机械能 （“增大”/“不变”/“减小”），飞机受到的是 （“平衡力”/“非平衡力”）。
15．（3分）如图，小明将一个重为200N的小车以0.2m/s的速度从斜面底端匀速拉到斜面顶端，沿斜面向上的拉力为120N，小车沿斜面移动的距离s＝2m，上升的高度h＝1m。在此过程中拉力的功率为 W，斜面的机械效率为 （结果保留一位小数），摩擦力大小为 N。
16．（6分）（1）如图甲所示的电路中，开关S1 （能/不能）实现对灯L1的控制，该电路 （符合/不符合）家庭电路的安装要求。
（2）如图乙所示，在进户线的干路上串联一只标有“220V 60W”的校验灯L2，若闭合开关S2时发现L3不亮，L2正常发光，说明L3所在支路有 （短路/断路）情况，若此时用测电笔接触a点，氖管 （会/不会）发光。
（3）在家庭电路中“超负荷”是指电路中的电流过大，出现上述情况时，电路中的熔断器或空气开关会自动切断电路，熔断器中的熔丝熔断是电流的 效应引起的；而空气开关（如图丙所示）切断电路是电流的 效应引起的。
17．（3分）如图所示是厨房用的高压锅，在工作过程中高压锅会通过限压阀上的小孔喷出蒸气，小华将自制的风车放在小孔前方成功让风车转了起来，水蒸气推动风车的能量转化过程与汽油机 冲程的能量转化过程相同，在此冲程中燃气的内能 （“增加”/“减小”/“不变”）。某单缸四冲程汽油机的飞轮转速为3000r/min，则1min内该汽油机对外做功 次。
18．（2分）小明家使用的是瓶装液化气。如果每瓶中装入50kg液化气，液化气的热值为4.2×107J/kg，则每瓶液化气全部燃烧放出的热量是 J，若放出的热量有80%被利用，在1标准大气压下可把 kg的水从20℃加热至沸腾[c水＝4.2×103J/（kg•℃）]。
19．（4分）如图是小红家中的电能表，小红将家中一个用电器单独接入电路，发现电能表的转盘在20min内转动了1800圈，则这个用电器在这段时间实际消耗的电能为 kW•h，实际电功率为 W，该用电器可能是 （“家用空调”/“家用洗衣机”/“家用电冰箱”）；为保证电能表能满足测量准确要求，且能长期正常运行，小红家中还能接入功率为 W的用电器。
20．（3分）使用天平测量一边长为2cm的正方体的质量，在调节横梁平衡的过程中，若指针静止在图甲所示位置，则可将平衡螺母向 （选填“左”或“右”）调节，使横梁平衡。测量中，若天平平衡后砝码的示数以及游码的位置如图乙所示，则被测物体的质量为 g。该正方体的密度为 g/cm3。
21．（2分）6V，3W灯泡L1和6V，6W灯泡L2，两灯正常发光时 灯更亮；如图所示电源电压不变，在a、b间接入灯泡L1时，灯L1恰好正常发光，若将灯泡L2换接在a、b两点间，灯L2的实际功率 6W（填“大于”、“小于”或“等于”）（灯丝电阻不变）
三.解答题（共47分，每空1分，43题、44题需写出解题过程）
22．（2分）如图，一束光从水中斜射入空气，请作出它的反射光线和大致的折射光线。
23．（2分）运动会开幕式上，小明举着红旗前进，如图所示。红旗受到风的水平阻力为F2，作用点在A处。旗杆可视为一个杠杆，为使小明施加在旗杆上的力F1最小，请你标出此时杠杆的支点O，并画出最小力F1的示意图。
24．（2分）如图，请根据小磁针的N极指向，在括号内标出电源的正、负极。
25．（5分）随着中国铁路的发展，高铁时代已经来临，下表为某次高铁列车从上海到南京的运行时刻表。
站名
上海
苏州
无锡
常州
南京
到站时刻
7：25
7：42
7：58
8：38
发车时刻
7：00
7：27
7：44
7：59
路程/km
0
84
126
165
301
求：（1）列车从上海到南京的平均速度为多少千米/小时；（保留小数点后一位）
（2）若此列车全长400m，当以速度180km/h完全通过某隧道所需时间为2min，求隧道长。
26．（6分）如图所示，为某电热毯的简化电路图，电源电压保持不变，R1是电热毯加热的电热丝，R2是定值电阻，该电热毯的额定电压为220V，当开关S1、S2闭合时，电热毯处于高温加热状态，此时的电功率为110W；当只闭合开关S1时，电热毯处于保温状态。
求：
（1）该电热毯的电热丝R1的阻值大小；
（2）该电热毯处于正常工作的高温加热状态时，30min消耗的电能为多少焦耳；
（3）若R2＝1760Ω，保温5min，R2产生了多少热量？
27．（6分）小希做“探究水沸腾时温度变化的特点”的实验。
（1）组装的实验器材如图甲所示，此时他应将 （选填“A处向上”或“B处向下”）适当调整。
（2）某时刻温度计示数如图乙所示，此时烧杯内水的温度为 ℃。
（3）小希完成实验后绘制的温度随时间变化的图象如图丙所示，由图象可知，水的沸点是 ℃，说明水上方气压 （选填“大于”、“小于”或“等于”）标准大气压。
（4）小希同学想提高水的沸点，换用了火力更大的酒精灯加热，这种做法 （选填“可行”或“不可行”）。
（5）加热时，烧杯上方会出现“白气”，下列现象与“白气”形成过程不同的是 。（选填正确选项前的字母）
A．深秋的清晨河面上出现的“白气”B．雨过天晴后形成的大雾
C．湿衣服晾晒时形成的水蒸气 D．煮饭时形成的“雾气”
28．（7分）如图所示，小华同学用自制的水透镜来探究凸透镜成像规律，当向水透镜里注水时，水透镜的焦距将变小；当从水透镜里抽水时，水透镜的焦距将变大。
（1）如图甲所示，一束平行于主光轴的光射向水透镜，在光屏上得到一个最小光斑，则此时水透镜的焦距为 cm，实验前，调节烛焰中心和光屏中心使它们大致在水透镜的 上；
（2）小华移动蜡烛、水透镜和光屏至图乙所示位置时，恰能在光屏上看到清晰的像，利用此成像特点可制成 （“照相机”/“投影仪”）；若仅将蜡烛与光屏位置对调，则在光屏上 （选填“能”或“不能”）看到清晰的像；
（3）在图丙所示实验场景下，小华把自己的眼镜给水透镜“戴上”，当从水透镜中抽出适量的水后，他发现烛焰的像再次变得清晰，由此判断该同学戴的是 眼镜（“近视”/“远视”）。随着实验的进行，小华发现，烛焰的像成在光屏的上方，为了使像重新成在光屏中央，他把凸透镜向 调。
（4）为了探究生活中的透镜成像现象，小华把一个装水的透明玻璃杯放在漫画前，惊奇地发现透过水杯看到漫画中的老鼠变“胖”了，还掉头奔向猫（如图丁）。小明透过水杯看到的是老鼠的 （实/虚）像。
29．（5分）在“探究物体的动能跟哪些因素有关”的实验中，小明让钢球从斜面某一高度处由静止滚下，撞击水平面上的同一木块，如图所示是三次实验的情景，其中hA＞hB＝hC，mA＝mB＜mC。
（1）实验中研究的是 （“钢球”/“木块”）的动能大小；
（2）物理研究方法有许多，如等效替代法、类比法、理想实验法、控制变量法；本实验中运用了两种研究方法，一是 法；二是转换法，就是用 来显示钢球动能的大小。
（3）比较甲、丙两图，假设图甲中木块克服摩擦力所做的功为W1，图丙中木块克服摩擦力所做的功为W2，则W1 W2（“＞”/“＜”/“＝”）；
（4）结合该实验，小明联想到许多交通事故中，造成安全隐患的因素与汽车“超载”和“超速”有关，为探究“超速”带来的安全隐患，应选择 两图的实验来进行比较。
30．（5分）在“比较不同物质吸热能力”的实验中，将甲、乙两种不同的液体分别放入两个相同的烧杯内，用相同的电加热器同时加热（如图1）。记录相关数据，并绘制出如图2所示的图象。
（1）除了图中所示器材外，还需要的测量工具是天平和 ；
（2）实验时，选用初温和 均相等的甲、乙两种液体；
（3）从开始计时至加热10min，甲吸收的热量 （“大于”/“小于”/“等于”）乙吸收的热量，甲液体的温度变化量是 ℃；
（4）若不计热量损失，由图2数据可知：乙液体的比热容是甲液体比热容的 倍。
31．（7分）小华同学为了探究“电流与电阻的关系”，设计了如图甲的实验电路，她在学校实验室找来了如下一些实验器材：电压恒为3V的电源，电流表、电压表各一只，一个开关，阻值分别为5Ω、10Ω、20Ω、50Ω的定值电阻各一个，滑动变阻器上标有“20Ω 1A”字样，导线若干。
（1）闭合开关前，应将滑动变阻器滑片滑到最 （选填“左”或“右”）端，这样做的目的是 ；
（2）小华先把5Ω的电阻接入电路，闭合开关后，移动滑动变阻器滑片，记录电压表和电流表示数，并在丙图中描出相应的点，断开开关，她直接拆下5Ω的电阻，改换成阻值为10Ω的电阻继续实验，闭合开关，电压表示数如图乙所示，其示数是 V，为了完成这次实验，接下来她应将变阻器滑片向 端（选填“左”或“右”）移动，使电压表的示数为 V。
（3）多次实验后，画出如图丙所示的I﹣R图像，由图像可得结论： 。
（4）当小华改用50Ω的电阻继续实验时，发现无论怎样移动滑动变阻器滑片，都无法使电压表示数达到实验要求的值，为顺利完成实验，需更换最大阻值至少 Ω的滑动变阻器。
2023年江苏省泰州市兴化市常青藤学校联盟中考物理一模试卷
参考答案与试题解析
一、选择题（本题共12小题，每小题2分，共24分，每小题给出的选项中只有一个选项符合题意）
1．【答案】C
【解答】解：A．一名中学生重约为500N，故A不符合实际；
B．人的正常体温约为37℃，变化幅度很小，故B不符合实际；
C．人手掌的宽度约10cm，全新的2B铅笔长约为2个手掌的宽度，约18cm，故C符合实际；
D．电视机正常工作时的电流约为1A，故D不符合实际。
故选：C。
2．【答案】A
【解答】解：音调的高低与发声体的振动快慢有关，物体振动越快，音调就越高，所以当用一张硬纸片，让它在木梳齿上划过，一次快些，一次慢些，因两次卡片的振动快慢不同，所以两次所听到的声音的音调不同，故可探究音调是否与声源振动频率有关，故A正确，BCD错误。
故选：A。
3．【答案】C
【解答】解：小华将装固态碘的碘锤放在热水中加热，热水的温度低于碘的熔点，所以碘的温度最多只能达到水的沸点，碘不会熔化，但碘能从固态直接变为气态，所以看到的碘蒸气只能是升华的结果；小明同学将碘锤放在酒精灯上加热，由于酒精灯火焰的温度高于碘的熔点、沸点，所以出现的碘蒸气可能是碘先熔化后汽化形成的；由此可知，只有小华的实验证明碘能从固态直接变为气态，故ABD正确；
小华的实验中水浴法加热的主要目的是使碘锤的温度低于碘的熔点，故C错误。
故选：C。
4．【答案】B
【解答】解：A、如果用超导材料作为输电线，可大大降低输电过程中的电能损耗，所以可以用于制作输电导线；超导材料由于电阻为0，由焦耳定律可知，超导材料通电时不会产生热量，所以不能用作电热器的发热板，故A错误；
B、核电站是核裂变的应用，核反应堆中发生的链式反应，是可以控制的，故B正确；
C、太阳能属于可再生能源，核能是不可再生能源，故C错误；
D、倒车雷达是利用超声波传递信息，而北斗卫星定位系统是利用电磁波传递信息的，故D错误。
故选：B。
5．【答案】D
【解答】解：A、“以铜为镜，可以正衣冠”，铜镜相当于平面镜，属于光的反射，故A错误；
B、自身能发光的物体称为光源，月亮自身不能发光，靠反射太阳光，所以月亮不是光源，故B错误；
C、“安得五彩虹，驾天作长桥”句中的“彩虹”是由于光透过空中的小水滴，折射后发生光的色散形成的，故C错误；
D、“一道残阳铺水中，半江瑟瑟半江红”，半江红是水面反射阳光形成的，因此属于光的反射现象，故D正确。
故选：D。
6．【答案】D
【解答】解：A、将平面镜竖直向上移动一段距离，则入射光线方向不变，入射点向右移动，则反射光线也向右移动，光斑会向上移动，不能照中目标，故A不符合题意；
B、将平面镜水平向左移动一段距离，入射光线不变，则反射光线也不会改变，不能照中目标，故B不符合题意；
C、绕入射点顺时针转动，入射角变小，则反射角也变小，反射光线向上移动，不能照中目标，故C不符合题意；
D、绕入射点逆时针转动，入射角变大，则反射角也变大，反射光线向下移动，能照中目标，故D符合题意。
故选：D。
7．【答案】B
【解答】解：A、同一物体内能减少时，它的温度不一定降低，例如：晶体在凝固过程中，内能减少时，它的温度不变，故A错误；
B、发生热传递的条件是物体之间存在温度差，内能少的物体温度可能高、内能多的物体温度可能低，所以热传递时内能少的物体可能将能量传给内能多的物体，故B正确；
C、内能的多少与物体的质量、温度、状态有关，因此只有温度关系，不能确定其内能的关系，故C错误；
D、具有机械能的物体是由分子构成，分子在不停地做无规则运动，所以物体一定具有内能，故D错误。
故选：B。
8．【答案】D
【解答】解：玩具弹簧放在斜面上端，将弹簧弯曲一定程度后释放，弹簧沿斜面向下翻滚。
弹簧在运动过程中，质量不变，速度变大，动能变大；弹簧高度降低，重力势能变小；同时弹簧要恢复原来的形状，形变变小，故弹性势能变小。
综上分析可知，动能、重力势能和弹性势能都发生了转化。
故ABC错误，D正确。
故选：D。
9．【答案】A
【解答】解：这箱书的重力一定，楼的高度前后不变，由W＝Gh可知，两次所做的有用功相等；
第方法一所做的额外功为克服自身重力所做的功，而方法二所做的额外功是两次克服自身重力所做的功，
因此方法二的额外功大于第一次的额外功，故方法二的总功大于第一次的总功，
由η＝可知，η1＞η2。
因上楼的速度相同，方法二需要上楼二次，所以方法二所用时间长；
由P＝可知：P1＞P2。
故选：A。
10．【答案】D
【解答】解：A、增加工作电路电压，不会影响到电磁铁的电流，不会改变电磁铁的磁性，故A错误。
B、更换弹性更强的弹簧，弹簧对衔铁的拉力更大，电磁铁不能把衔铁吸引下来，故B错误。
C、在电流一定时，减少电磁铁线圈的匝数，电磁铁的磁性减弱，电磁铁对衔铁的吸引会更弱，故C错误。
D、增加控制电路的电源电压，可以增大控制电路的电流，在线圈匝数一定时，可以增强电磁铁的磁性，能把衔铁吸引，故D正确。
故选：D。
11．【答案】B
【解答】解：由题意可知，当水流温度低于40℃，感应开关S1闭合，只有绿灯照亮水流，说明感应开关S1只控制绿灯，因此感应开关S1与绿灯串联；
当水温达40℃及以上，感应开关S2闭合，只有红灯照亮水流，说明感应开关S2只控制红灯，因此感应开关S2与红灯串联；
因为绿灯和红灯工作时互不影响、独立工作，所以绿灯与红灯并联，故B正确。
故选：B。
12．【答案】D
【解答】解：由电路图可知，灯泡L与定值电阻R0、滑动变阻器R串联，电压表V1测L与R0两端的电压之和，电压表V2测R0两端的电压，电流表测电路中的电流。
A、当滑片位于最左端时，滑动变阻器接入电路中的电阻为零，此时电路中的电流最大，电路的总功率最大，两电压表的示数最大且电压表V1测电源两端的电压，
由图乙可知，电路中的最大电流I大＝1.0A，电压表V2的示数U0＝6V，电压表V1的示数为12V，即电源的电压U＝12V，故A正确；
C、因串联电路中总电压等于各分电压之和，所以，此时灯泡两端的电压：
UL＝U﹣U0＝12V﹣6V＝6V，
因此时小灯泡恰好正常发光，所以，灯泡的额定功率PL＝ULI大＝6V×1.0A＝6W，故C正确；
D、当滑片位于最左端时，电路的最大总功率：
P大＝UI大＝12V×1.0A＝12W；
当滑片位于最右端时，滑动变阻器接入电路中的电阻最大，此时电路中的电流最小，电路的总功率最小，
由图象可知，电路中的最小电流I小＝0.5A，电压表V1的示数UV1＝5V，
电路的最小总功率：
P小＝UI小＝12V×0.5A＝6W，
则电路总功率的变化范围是6W～12W，故D错误。
B、当滑片位于最右端时根据串联电路中总电压等于各分电压之和可知：
滑动变阻器两端的电压：UR＝U﹣UV1＝12V﹣5V＝7V，
由欧姆定律可得，滑动变阻器的最大阻值：
R＝＝＝14Ω，故B正确；
故选：D。
二.填空题（每空1分，共29分）
13．【答案】nm；半导体；电源
【解答】解：2022年9月6日，华为Mate50正式发布，该手机搭载高通骁龙芯片处理器，该处理器芯片采用4nm工艺制造，芯片的主要材料是半导体；该手机加入了“反向充电”技术，当它给其它手机充电时，Mate50手机相当于电路中的电源。
故答案为：nm；半导体；电源。
14．【答案】运动；增大；非平衡力。
【解答】解：飞机起飞时相对于地面塔台的位置不断变化，所以，以地面塔台为参照物飞机是运动的；飞机加速起飞时，质量不变，速度变大，动能增大；高度变大，重力势能增大，机械能增大；飞机加速起飞，飞机的运动状态发生了变化，因此飞机受非平衡力作用。
故答案为：运动；增大；非平衡力。
15．【答案】24；83.3%；20
【解答】解：拉力的功率：P＝＝＝Fv＝120N×0.2m/s＝24W；
克服物体重力做的有用功：W有＝Gh＝200N×1m＝200J，
拉力做的总功：W总＝Fs＝120N×2m＝240J，
斜面的机械效率：η＝＝≈83.3%；
克服摩擦力做的额外功：W额＝W总﹣W有＝240J﹣200J＝40J，
由W额＝fs可得，摩擦力：f＝＝＝20N。
故答案为：24；83.3%；20。
16．【答案】（1）能；不符合；（2）短路；不会；（3）热；磁。
【解答】解：（1）根据甲图可知，S1与L1串联，能控制此灯，但开关接到了零线与灯泡之间不符合安全用电原则，容易在检修和更换灯泡时触电；
（2）根据乙图可知，若灯L2正常发光，则说明实际电压等于额定电压，由此可以说明灯L1处短路；若此时用测电笔接触A点，由于与零线相通，则氖管不发光；
（3）电流通过导体时电能转化成热，这种现象叫电流的热效应。熔断器中的熔丝就是保险丝，它之所以被熔断是由于电流过大，通过熔丝时产生的热量过多，使得熔丝的温度升高而被熔断，所以熔丝熔断是电流的热效应引起的；
通电导线周围存在磁场，这种现象叫电流的磁效应。由图可知，空气开关中有一个电磁铁（电磁铁的原理是电流的磁效应），当电流过大时，电磁铁会产生较强的磁性从而吸引衔铁，使开关断开，切断电路，所以空气开关切断电路是电流的磁效应引起的。
故答案为：（1）能；不符合；（2）短路；不会；（3）热；磁。
17．【答案】做功；减小；1500。
【解答】解：（1）水蒸气推动风车时，水蒸气会对纸板做功，将水蒸气的内能转化为纸板的机械能；
此过程与汽油机的做功冲程类似，在做功冲程中也是燃气的内能转化为活塞的机械能，在此冲程中燃气的内能减小；
（2）某单缸四冲程汽油机的飞轮转速为3000r/min，即汽油机飞轮每分钟转3000圈，
因四冲程内燃机一个工作循环完成4个冲程，飞轮和曲轴转2圈，对外做功1次，
所以，1min内该汽油机完成1500个工作循环，对外做功1500次。
故答案为：做功；减小；1500。
18．【答案】2.1×109；5000。
【解答】解：（1）整瓶液化气完全燃烧释放热量：
Q放＝mq＝50kg×4.2×107J/kg＝2.1×109J；
（2）由η＝×100%×100%得，水吸收的热量：
Q吸＝ηQ放＝80%×2.1×109J＝1.68×109J，
在标准大气压下，水沸腾时的温度t＝100℃，
由Q吸＝c水m水（t﹣t0）得，水的质量：
m水＝＝＝5000kg。
故答案为：2.1×109；5000。
19．【答案】0.9；2700；家用空调；1700。
【解答】解：（1）由“2000r/（kW•h）”可知电路中每消耗1kW•h的电能，电能表转盘转2000r；
当电能表转盘转过1800r时，消耗的电能：
W＝＝0.9kW•h；
工作时间t＝20min＝h，
用电器的实际功率：
P实际＝＝＝2.7kW＝2700W；
该用电器的功率较大，所以该用电器可能是家用空调；
（2）小红家允许接入用电器的最大总功率P＝UI＝220V×20A＝4400W＝4.4kW；
小红家中还能接入的功率P′＝4.4kW﹣2.7kW＝1.7kW＝1700W。
故答案为：0.9；2700；家用空调；1700。
20．【答案】右；52.4；6.55。
【解答】解：根据图甲可知，说明天平的左端下沉，右端上翘，平衡螺母向上翘的右端移动；
由图可知，分度值为0.2g，所以物体的质量m＝50g+2.4g＝52.4g；
正方体的体积V＝（2cm）3＝8cm3，
正方体的密度ρ＝＝＝6.55g/cm3。
故答案为：右；52.4；6.55。
21．【答案】L2；小于
【解答】解：灯泡L1和灯泡L2都正常发光，其实际功率与额定功率相同，所以灯泡L2的实际功率大，灯泡L2更亮；
两个灯泡的额定电压相同，额定功率不同，灯泡L1的额定功率小于灯泡L2的额定功率，根据P＝可知，灯泡L1的电阻大于灯泡L2的电阻；
在a、b间接入灯泡L1时，灯L1恰好正常发光，这说明L1两端的电压为6V；若将灯泡L2换接在a、b两点间，由于灯泡L2的电阻小于灯泡L1的电阻，根据串联电路的分压规律可知，此时灯泡L2两端的电压会变小，小于6V，由于灯丝电阻不变，根据P＝可知，灯L2的实际功率小于6W。
故答案为：L2；小于。
三.解答题（共47分，每空1分，43题、44题需写出解题过程）
22．【答案】见试题解答内容
【解答】解：
过界面的入射点垂直界面作出法线，根据反射角等于入射角，在法线左侧水中作出反射光线；在空气介质中法线的左边大致作出折射光线，且使折射角大于入射角。如下图所示：
23．【答案】
【解答】解：杠杆绕着转动的点叫支点，图中旗杆绕着上面的手转动，所以上面手与旗杆接触处为支点（O）；
根据杠杆平衡的条件，F1×L1＝F2×L2，在阻力、阻力臂一定的情况下，要使动力最小，动力臂需要最长，阻力的方向已标出，所以动力的方向应该向右，过C点作AC的垂线即为手对旗杆施加的最小动力F1，如下图所示：
24．【答案】见解析图
【解答】解：由于异名磁极相互吸引，所以当小磁针自由静止时，与小磁针N极靠近的螺线管的左端一定是S极；
根据图示的线圈绕向和螺线管的N、S极，利用安培定则可以确定螺线管中电流的方向是从螺线管的左端流入，右端流出，因此电源的左端为正极，右端为负极。答案如下图所示：
25．【答案】（1）列车从上海到南京的平均速度为184.3km/h；
（2）隧道长为5600m。
【解答】解：
（1）由列车运行时刻表可知，上海至南京的路程为s1＝301km，列车的运行时间为t1＝8：38﹣7：00＝1h38min，
则列车从上海到南京的平均速度为：；
（2）列车通过隧道的速度为：v2＝180km/h＝50m/s，
完全通过隧道的时间为：t2＝2min＝120s，
列车完全通过隧道行驶的路程为：s2＝v2t2＝50m/s×120s＝6000m；
则隧道的长度为：L隧＝s2−L车＝6000m−400m＝5600m。
答：（1）列车从上海到南京的平均速度为184.3km/h；
（2）隧道长为5600m。
26．【答案】（1）该电热毯的电热丝R1的阻值为440Ω；
（2）该电热毯处于正常工作的高温加热状态时，30min消耗的电能为1.98×105J；
（3）保温5min，R2产生热量5280J。
【解答】解：（1）当开关S1、S2闭合时，该电路为只含有R1的简单电路，此时为高温加热状态，加热功率为P1＝110W，
该电热毯的电热丝R1的阻值为：R1＝＝＝440Ω；
（2）当电热毯处于高温加热状态时，30min消耗的电能为：W＝P1t1＝110W×30×60s＝1.98×105J；
（3）当开关S2断开时，该电路为R1和R2的串联电路，
串联电路总电阻等于各部分电阻之和，根据欧姆定律可得电路中的电流为：I＝＝＝0.1A，
保温时间t2＝5min＝300s，
则R2产生的热量为：Q＝I2R2t＝（0.1A）2×1760Ω×300s＝5280J。
答：（1）该电热毯的电热丝R1的阻值为440Ω；
（2）该电热毯处于正常工作的高温加热状态时，30min消耗的电能为1.98×105J；
（3）保温5min，R2产生热量5280J。
27．【答案】见试题解答内容
【解答】解：（1）在使用酒精灯时，需要用其外焰加热，所以应将铁圈向上移动，即A处向上。又因为使用温度计时，温度计的玻璃泡要完全浸没在液体中，但不能碰到容器底和容器壁。
（2）温度计的分度值是1℃，此时是零上，液柱上表面对准了90℃上面第4个小格处，读作94℃。
（3）由图象可知水的沸点是98℃，此时的气压低于1个标准大气压；
（4）水的沸点与气压有关，与酒精灯的火焰的大小无关，故这种做法是不可行的。
（5）加热时，烧杯上方会出现“白气”，是烧杯中高温的水汽化形成的水蒸气，喷出烧杯后遇到温度较低的空气液化形成的；
A．深秋的清晨河面上出现的“白气”、B．雨过天晴后形成的大雾、D．煮饭时形成的“雾气”都是液化现象；
C、湿衣服晾晒时形成的水蒸气属于汽化（蒸发）现象，故C符合题意。
故答案为：（1）A处向上；（2）94；（3）98；小于；（4）不可行；（5）C。
28．【答案】（1）8.0；主光轴；（2）照相机；能；（3）远视；下；（4）实。
【解答】解：（1）平行于主光轴的光线经凸透镜折射后，会聚在主光轴上一点，这点是凸透镜的焦点，焦点到光心的距离是凸透镜的焦距，所以凸透镜的焦距是：f＝18.0cm﹣10.0cm＝8.0cm；
为了使像成在光屏中央，应调节烛焰中心和光屏中心使它们大致在水透镜的主光轴上；
（2）小华移动蜡烛、水透镜和光屏至图乙所示位置时，此时物距大于像距，根据凸透镜成实像时，物距大于像距，在光屏上成倒立缩小的实像，照相机就是利用此原理制成的；
若仅将蜡烛与光屏位置对调，根据在光的折射中，光路是可逆的，则在光屏上能看到清晰的像；
（3）当从水凸透镜内抽出一部分水后。使透镜凸起程度变小，会聚能力较弱，将像成在光屏的后面，为了使像正好呈在光屏上，应使光线提前会聚，使所成的像相对于光屏前移，所以应在水凸透镜前放置一块凸透镜；由此判断该同学戴的是远视眼镜；
由于蜡烛的燃烧，烛焰的高度逐渐降低，则像的位置会偏高，即屏上像逐渐向上移动，为使像重新回到光屏中央，根据过光心的光线传播方向不变，应将凸透镜往下调；
（4）圆柱形玻璃杯盛满水，圆柱形玻璃杯中的水中间厚边缘薄，形成水凸透镜；该凸透镜能使图片横向放大、颠倒；由丁图可知，此时的老鼠的像与原图中的老鼠相比，是放大的，左右颠倒的实像。
故答案为：（1）8.0；主光轴；（2）照相机；能；（3）远视；下；（4）实。
29．【答案】（1）钢球；（2）控制变量；木块移动的距离；（3）＜；（4）甲、乙。
【解答】解：（1）（2）该实验研究的主体是钢球，实验中探究的是钢球的动能大小，其动能的大小是通过观察木块移动的距离来判断的，该实验采用了转换法和转换法；
（3）甲乙图中，木块对水平面的压力和接触面的粗糙程度相同，所受摩擦力相等；甲中木块移动的距离小于丙中木块移动的距离，根据W＝fs可知，甲中木块克服摩擦力所做的功较小，即W1＜W2；
（4）钢球从不同的高度滚下时，到达水平面的速度不同，
超速是指汽车的质量一定时，速度越大，动能越大，应选择质量相同，到达水平面的速度不同的甲、乙两图进行对比。
故答案为：（1）钢球；（2）控制变量；木块移动的距离；（3）＜；（4）甲、乙。
30．【答案】（1）秒表；（2）质量； （3）等于；60； （4）2。
【解答】解：（1）根据转换法，使用相同的加热器通过加热时间的长短来比较吸热多少，除了图中所示器材外，还需要的测量工具是天平和秒表；
（2）根据比较不同物质吸热能力的方法，要控制不同物质的质量相同，故实验时，选用初温和质量均相等的甲、乙两种液体；
（3）从开始计时至加热10min，由转换法，甲吸收的热量等于乙吸收的热量，由图2知，甲液体的温度变化量60℃；
（4）由图2数据可知升高60℃，甲、乙的加热时间分别为10min和20min，由转换法，甲、乙吸热之比为1：2，根据Q＝cmΔt可知，在质量和升高的温度相同的情况下，吸热与比热容成正比，乙液体的比热容是甲液体比热容的2倍。
故答案为：（1）秒表；（2）质量； （3）等于；60； （4）2。
31．【答案】（1）右；保护电路；（2）2.4；右；2；（3）导体两端的电压一定时，通过导体的电流与导体的电阻成反比；（4）25。
【解答】解：（1）为了保护电路，闭合开关实验前，应将滑动变阻器的滑片移到最大阻值处，由图甲知，滑片左侧电阻丝接入电路，所以滑片应移到阻值最大的右端；
（2）因为电源电压为3V，所以电压表选用0～3V的量程，由图乙可知，电压表的分度值为0.1V，示数为2.4V；
由图丙可知，定值电阻两端的电压：UV＝IR＝0.1A×20Ω＝…＝0.4A×5Ω＝2V；
根据串联电路的分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大；探究电流与电阻的实验中应控制电压不变，根据串联电路电压的规律可知，为了保持定值电阻两端电压不变，应增大滑动变阻器分得的电压，由串联分压的分压原理可知，应增大滑动变阻器连入电路中的电阻，所以滑片应向右端移动，使电压表的示数为2V；
（3）由图丙图像可知，导体的电阻增大，通过导体的电流减小，通过导体的电流与导体的电阻的乘积保持不变，故可得出结论：导体两端的电压一定时，通过导体的电流与导体的电阻成反比；
（4）定值电阻两端的电压始终保持UV＝2V，根据串联电路电压的规律，变阻器分得的电压：U滑＝U﹣UV＝3V﹣2V＝1V，滑动变阻器分得的电压为电压表示数的＝0.5倍，根据分压原理，当接入50Ω电阻时，变阻器连入电路中的电阻为：R滑＝0.5×50Ω＝25Ω，即为顺利完成实验，需更换最大阻值至少为25Ω的滑动变阻器。
故答案为：（1）右；保护电路；（2）2.4；右；2；（3）导体两端的电压一定时，通过导体的电流与导体的电阻成反比；（4）25。
2023年江苏省泰州市兴化市常青藤学校联盟中考物理一模试卷
一、选择题（本题共12小题，每小题2分，共24分，每小题给出的选项中只有一个选项符合题意）
1．（2分）下列几种估测最符合实际情况的是（ ）
A．一名中学生重约为50N
B．人的正常体温约为35～42℃
C．全新的2B铅笔长约18cm
D．电视机正常工作时的电流约为10A
2．（2分）如图所示，用一张硬卡片先后快拨和慢拨木梳的齿，听到卡片声音发生变化。这个实验主要用来探究（ ）
A．音调与声源振动频率的关系
B．声音的产生条件
C．声音的传播条件
D．响度与声源振动幅度的关系
3．（2分）小明和小华做了图甲、图乙所示的实验来探究碘的升华现象，小明将碘锤放在酒精灯上加热，小华将碘锤放入热水中加热。已知常压下，碘的熔点为113.6℃，碘的沸点为184.25℃，酒精灯外焰的温度约800℃。下列说法不正确的是（ ）
A．小明和小华的碘锤中都会出现紫色碘蒸气
B．小明的实验不能证明碘从固态直接变为气态
C．小华的实验中水浴法加热的主要目的是使碘锤受热均匀
D．小华的实验中，不会出现碘的熔化现象
4．（2分）关于科技成果的应用事例中所涉及的物理知识，说法正确的是（ ）
A．“超导材料”可以用于制作输电导线和电热器的发热板
B．核反应堆中发生的链式反应是可以控制的
C．太阳能和核能都属于可再生能源
D．倒车雷达和北斗卫星定位系统都是利用超声波传递信息
5．（2分）古诗词是中华民族文化的瑰宝，我们在欣赏的时候，经常发现与物理知识息息相关。下列说法中正确的是（ ）
A．“以铜为镜，可以正衣冠”，镜子的工作原理是光的直线传播
B．“明月几时有，把酒问青天”中的“明月”是光源
C．“安得五彩虹，驾车作长桥”，彩虹的形成原理是光的反射
D．“一道残阳铺水中，半江瑟瑟半江红”，“残阳铺水中”是由于光的反射形成的
6．（2分）如图所示，若要让反射光线恰好照中目标，在激光笔不动的情况下，可将平面镜（ ）
A．竖直向上移动 B．水平向左移动
C．绕入射点顺时针转动 D．绕入射点逆时针转动
7．（2分）下列关于温度、热量和内能的说法正确的是（ ）
A．同一物体内能减少，它的温度一定降低
B．内能少的物体也可能将能量传递给内能多的物体
C．60℃的水一定比30℃的水含有的内能多
D．具有机械能的物体不一定具有内能
8．（2分）如图所示，一个玩具弹簧放在斜面上端，将弹簧弯曲一定程度后释放，弹簧沿斜面向下翻滚．弹簧在运动过程中，有哪些机械能发生了转化（ ）
A．只有动能和重力势能
B．只有动能和弹性势能
C．只有重力势能和弹性势能
D．动能、重力势能和弹性势能都发生了转化
9．（2分）某人将一箱书搬上楼，可以有两种方法：一是把所有的书一次搬上楼；二是先搬一部分书上楼，再搬剩下的部分。假设他上楼的速度相同，用这两种方法搬书的功率分别为P1、P2，机械效率分别η1、η2．则下列判断中正确的是（ ）
A．P1＞P2，η1＞η2 B．P1＝P2，η1＝η2
C．P1＜P2，η1＜η2 D．P1＞P2，η1＜η2
10．（2分）如图是一种水位自动报警的原理图。当水位低于A点时，工作电路绿灯亮；到达A点时，衔铁被吸下，工作电路红灯亮电铃响。某水位超过A点时由于电磁铁磁性太弱而衔铁没有被吸引。下列做法中合理的是（ ）
A．增加工作电路的电源电压
B．更换弹性更强的弹簧
C．减少电磁铁线圈的匝数
D．增加控制电路的电源电压
11．（2分）如图所示为一种新型“水温感应龙头”，自带水流发电电源。当水流温度低于40℃，感应开关S1闭合，只有绿灯照亮水流；当水温达40℃及以上，感应开关S2闭合，只有红灯照亮水流，以警示用水人。下列电路设计能实现该功能的是（ ）
A． B．
C． D．
12．（2分）如图甲所示，闭合开关S，调节滑动变阻器的滑片，滑片从最右端滑至最左端时，小灯泡恰好正常发光。电流表示数与两电压表示数的关系图象如图乙。下列说法中不正确的是（ ）
A．电源电压为12V
B．滑动变阻器的最大阻值为14Ω
C．小灯泡的额定功率为6W
D．电路总功率的变化范围为8W～12W
二.填空题（每空1分，共29分）
13．（3分）2022年9月6日，华为Mate50正式发布，该手机搭载高通骁龙芯片处理器，该处理器芯片采用4 （选填“mm”、“μm”或“nm”）工艺制造，芯片的主要材料是 （“导体”/“半导体”/“绝缘体”）；该手机加入了“反向充电”技术，当它给其它手机充电时，Mate50手机相当于电路中的 。
14．（3分）如图，我国最新一代隐形战斗机“歼20”加速起飞画面，以地面塔台为参照物，它是 （“运动”/“静止”）的，此过程飞机的机械能 （“增大”/“不变”/“减小”），飞机受到的是 （“平衡力”/“非平衡力”）。
15．（3分）如图，小明将一个重为200N的小车以0.2m/s的速度从斜面底端匀速拉到斜面顶端，沿斜面向上的拉力为120N，小车沿斜面移动的距离s＝2m，上升的高度h＝1m。在此过程中拉力的功率为 W，斜面的机械效率为 （结果保留一位小数），摩擦力大小为 N。
16．（6分）（1）如图甲所示的电路中，开关S1 （能/不能）实现对灯L1的控制，该电路 （符合/不符合）家庭电路的安装要求。
（2）如图乙所示，在进户线的干路上串联一只标有“220V 60W”的校验灯L2，若闭合开关S2时发现L3不亮，L2正常发光，说明L3所在支路有 （短路/断路）情况，若此时用测电笔接触a点，氖管 （会/不会）发光。
（3）在家庭电路中“超负荷”是指电路中的电流过大，出现上述情况时，电路中的熔断器或空气开关会自动切断电路，熔断器中的熔丝熔断是电流的 效应引起的；而空气开关（如图丙所示）切断电路是电流的 效应引起的。
17．（3分）如图所示是厨房用的高压锅，在工作过程中高压锅会通过限压阀上的小孔喷出蒸气，小华将自制的风车放在小孔前方成功让风车转了起来，水蒸气推动风车的能量转化过程与汽油机 冲程的能量转化过程相同，在此冲程中燃气的内能 （“增加”/“减小”/“不变”）。某单缸四冲程汽油机的飞轮转速为3000r/min，则1min内该汽油机对外做功 次。
18．（2分）小明家使用的是瓶装液化气。如果每瓶中装入50kg液化气，液化气的热值为4.2×107J/kg，则每瓶液化气全部燃烧放出的热量是 J，若放出的热量有80%被利用，在1标准大气压下可把 kg的水从20℃加热至沸腾[c水＝4.2×103J/（kg•℃）]。
19．（4分）如图是小红家中的电能表，小红将家中一个用电器单独接入电路，发现电能表的转盘在20min内转动了1800圈，则这个用电器在这段时间实际消耗的电能为 kW•h，实际电功率为 W，该用电器可能是 （“家用空调”/“家用洗衣机”/“家用电冰箱”）；为保证电能表能满足测量准确要求，且能长期正常运行，小红家中还能接入功率为 W的用电器。
20．（3分）使用天平测量一边长为2cm的正方体的质量，在调节横梁平衡的过程中，若指针静止在图甲所示位置，则可将平衡螺母向 （选填“左”或“右”）调节，使横梁平衡。测量中，若天平平衡后砝码的示数以及游码的位置如图乙所示，则被测物体的质量为 g。该正方体的密度为 g/cm3。
21．（2分）6V，3W灯泡L1和6V，6W灯泡L2，两灯正常发光时 灯更亮；如图所示电源电压不变，在a、b间接入灯泡L1时，灯L1恰好正常发光，若将灯泡L2换接在a、b两点间，灯L2的实际功率 6W（填“大于”、“小于”或“等于”）（灯丝电阻不变）
三.解答题（共47分，每空1分，43题、44题需写出解题过程）
22．（2分）如图，一束光从水中斜射入空气，请作出它的反射光线和大致的折射光线。
23．（2分）运动会开幕式上，小明举着红旗前进，如图所示。红旗受到风的水平阻力为F2，作用点在A处。旗杆可视为一个杠杆，为使小明施加在旗杆上的力F1最小，请你标出此时杠杆的支点O，并画出最小力F1的示意图。
24．（2分）如图，请根据小磁针的N极指向，在括号内标出电源的正、负极。
25．（5分）随着中国铁路的发展，高铁时代已经来临，下表为某次高铁列车从上海到南京的运行时刻表。
站名
上海
苏州
无锡
常州
南京
到站时刻
7：25
7：42
7：58
8：38
发车时刻
7：00
7：27
7：44
7：59
路程/km
0
84
126
165
301
求：（1）列车从上海到南京的平均速度为多少千米/小时；（保留小数点后一位）
（2）若此列车全长400m，当以速度180km/h完全通过某隧道所需时间为2min，求隧道长。
26．（6分）如图所示，为某电热毯的简化电路图，电源电压保持不变，R1是电热毯加热的电热丝，R2是定值电阻，该电热毯的额定电压为220V，当开关S1、S2闭合时，电热毯处于高温加热状态，此时的电功率为110W；当只闭合开关S1时，电热毯处于保温状态。
求：
（1）该电热毯的电热丝R1的阻值大小；
（2）该电热毯处于正常工作的高温加热状态时，30min消耗的电能为多少焦耳；
（3）若R2＝1760Ω，保温5min，R2产生了多少热量？
27．（6分）小希做“探究水沸腾时温度变化的特点”的实验。
（1）组装的实验器材如图甲所示，此时他应将 （选填“A处向上”或“B处向下”）适当调整。
（2）某时刻温度计示数如图乙所示，此时烧杯内水的温度为 ℃。
（3）小希完成实验后绘制的温度随时间变化的图象如图丙所示，由图象可知，水的沸点是 ℃，说明水上方气压 （选填“大于”、“小于”或“等于”）标准大气压。
（4）小希同学想提高水的沸点，换用了火力更大的酒精灯加热，这种做法 （选填“可行”或“不可行”）。
（5）加热时，烧杯上方会出现“白气”，下列现象与“白气”形成过程不同的是 。（选填正确选项前的字母）
A．深秋的清晨河面上出现的“白气”B．雨过天晴后形成的大雾
C．湿衣服晾晒时形成的水蒸气 D．煮饭时形成的“雾气”
28．（7分）如图所示，小华同学用自制的水透镜来探究凸透镜成像规律，当向水透镜里注水时，水透镜的焦距将变小；当从水透镜里抽水时，水透镜的焦距将变大。
（1）如图甲所示，一束平行于主光轴的光射向水透镜，在光屏上得到一个最小光斑，则此时水透镜的焦距为 cm，实验前，调节烛焰中心和光屏中心使它们大致在水透镜的 上；
（2）小华移动蜡烛、水透镜和光屏至图乙所示位置时，恰能在光屏上看到清晰的像，利用此成像特点可制成 （“照相机”/“投影仪”）；若仅将蜡烛与光屏位置对调，则在光屏上 （选填“能”或“不能”）看到清晰的像；
（3）在图丙所示实验场景下，小华把自己的眼镜给水透镜“戴上”，当从水透镜中抽出适量的水后，他发现烛焰的像再次变得清晰，由此判断该同学戴的是 眼镜（“近视”/“远视”）。随着实验的进行，小华发现，烛焰的像成在光屏的上方，为了使像重新成在光屏中央，他把凸透镜向 调。
（4）为了探究生活中的透镜成像现象，小华把一个装水的透明玻璃杯放在漫画前，惊奇地发现透过水杯看到漫画中的老鼠变“胖”了，还掉头奔向猫（如图丁）。小明透过水杯看到的是老鼠的 （实/虚）像。
29．（5分）在“探究物体的动能跟哪些因素有关”的实验中，小明让钢球从斜面某一高度处由静止滚下，撞击水平面上的同一木块，如图所示是三次实验的情景，其中hA＞hB＝hC，mA＝mB＜mC。
（1）实验中研究的是 （“钢球”/“木块”）的动能大小；
（2）物理研究方法有许多，如等效替代法、类比法、理想实验法、控制变量法；本实验中运用了两种研究方法，一是 法；二是转换法，就是用 来显示钢球动能的大小。
（3）比较甲、丙两图，假设图甲中木块克服摩擦力所做的功为W1，图丙中木块克服摩擦力所做的功为W2，则W1 W2（“＞”/“＜”/“＝”）；
（4）结合该实验，小明联想到许多交通事故中，造成安全隐患的因素与汽车“超载”和“超速”有关，为探究“超速”带来的安全隐患，应选择 两图的实验来进行比较。
30．（5分）在“比较不同物质吸热能力”的实验中，将甲、乙两种不同的液体分别放入两个相同的烧杯内，用相同的电加热器同时加热（如图1）。记录相关数据，并绘制出如图2所示的图象。
（1）除了图中所示器材外，还需要的测量工具是天平和 ；
（2）实验时，选用初温和 均相等的甲、乙两种液体；
（3）从开始计时至加热10min，甲吸收的热量 （“大于”/“小于”/“等于”）乙吸收的热量，甲液体的温度变化量是 ℃；
（4）若不计热量损失，由图2数据可知：乙液体的比热容是甲液体比热容的 倍。
31．（7分）小华同学为了探究“电流与电阻的关系”，设计了如图甲的实验电路，她在学校实验室找来了如下一些实验器材：电压恒为3V的电源，电流表、电压表各一只，一个开关，阻值分别为5Ω、10Ω、20Ω、50Ω的定值电阻各一个，滑动变阻器上标有“20Ω 1A”字样，导线若干。
（1）闭合开关前，应将滑动变阻器滑片滑到最 （选填“左”或“右”）端，这样做的目的是 ；
（2）小华先把5Ω的电阻接入电路，闭合开关后，移动滑动变阻器滑片，记录电压表和电流表示数，并在丙图中描出相应的点，断开开关，她直接拆下5Ω的电阻，改换成阻值为10Ω的电阻继续实验，闭合开关，电压表示数如图乙所示，其示数是 V，为了完成这次实验，接下来她应将变阻器滑片向 端（选填“左”或“右”）移动，使电压表的示数为 V。
（3）多次实验后，画出如图丙所示的I﹣R图像，由图像可得结论： 。
（4）当小华改用50Ω的电阻继续实验时，发现无论怎样移动滑动变阻器滑片，都无法使电压表示数达到实验要求的值，为顺利完成实验，需更换最大阻值至少 Ω的滑动变阻器。
2023年江苏省泰州市兴化市常青藤学校联盟中考物理一模试卷
参考答案与试题解析
一、选择题（本题共12小题，每小题2分，共24分，每小题给出的选项中只有一个选项符合题意）
1．【答案】C
【解答】解：A．一名中学生重约为500N，故A不符合实际；
B．人的正常体温约为37℃，变化幅度很小，故B不符合实际；
C．人手掌的宽度约10cm，全新的2B铅笔长约为2个手掌的宽度，约18cm，故C符合实际；
D．电视机正常工作时的电流约为1A，故D不符合实际。
故选：C。
2．【答案】A
【解答】解：音调的高低与发声体的振动快慢有关，物体振动越快，音调就越高，所以当用一张硬纸片，让它在木梳齿上划过，一次快些，一次慢些，因两次卡片的振动快慢不同，所以两次所听到的声音的音调不同，故可探究音调是否与声源振动频率有关，故A正确，BCD错误。
故选：A。
3．【答案】C
【解答】解：小华将装固态碘的碘锤放在热水中加热，热水的温度低于碘的熔点，所以碘的温度最多只能达到水的沸点，碘不会熔化，但碘能从固态直接变为气态，所以看到的碘蒸气只能是升华的结果；小明同学将碘锤放在酒精灯上加热，由于酒精灯火焰的温度高于碘的熔点、沸点，所以出现的碘蒸气可能是碘先熔化后汽化形成的；由此可知，只有小华的实验证明碘能从固态直接变为气态，故ABD正确；
小华的实验中水浴法加热的主要目的是使碘锤的温度低于碘的熔点，故C错误。
故选：C。
4．【答案】B
【解答】解：A、如果用超导材料作为输电线，可大大降低输电过程中的电能损耗，所以可以用于制作输电导线；超导材料由于电阻为0，由焦耳定律可知，超导材料通电时不会产生热量，所以不能用作电热器的发热板，故A错误；
B、核电站是核裂变的应用，核反应堆中发生的链式反应，是可以控制的，故B正确；
C、太阳能属于可再生能源，核能是不可再生能源，故C错误；
D、倒车雷达是利用超声波传递信息，而北斗卫星定位系统是利用电磁波传递信息的，故D错误。
故选：B。
5．【答案】D
【解答】解：A、“以铜为镜，可以正衣冠”，铜镜相当于平面镜，属于光的反射，故A错误；
B、自身能发光的物体称为光源，月亮自身不能发光，靠反射太阳光，所以月亮不是光源，故B错误；
C、“安得五彩虹，驾天作长桥”句中的“彩虹”是由于光透过空中的小水滴，折射后发生光的色散形成的，故C错误；
D、“一道残阳铺水中，半江瑟瑟半江红”，半江红是水面反射阳光形成的，因此属于光的反射现象，故D正确。
故选：D。
6．【答案】D
【解答】解：A、将平面镜竖直向上移动一段距离，则入射光线方向不变，入射点向右移动，则反射光线也向右移动，光斑会向上移动，不能照中目标，故A不符合题意；
B、将平面镜水平向左移动一段距离，入射光线不变，则反射光线也不会改变，不能照中目标，故B不符合题意；
C、绕入射点顺时针转动，入射角变小，则反射角也变小，反射光线向上移动，不能照中目标，故C不符合题意；
D、绕入射点逆时针转动，入射角变大，则反射角也变大，反射光线向下移动，能照中目标，故D符合题意。
故选：D。
7．【答案】B
【解答】解：A、同一物体内能减少时，它的温度不一定降低，例如：晶体在凝固过程中，内能减少时，它的温度不变，故A错误；
B、发生热传递的条件是物体之间存在温度差，内能少的物体温度可能高、内能多的物体温度可能低，所以热传递时内能少的物体可能将能量传给内能多的物体，故B正确；
C、内能的多少与物体的质量、温度、状态有关，因此只有温度关系，不能确定其内能的关系，故C错误；
D、具有机械能的物体是由分子构成，分子在不停地做无规则运动，所以物体一定具有内能，故D错误。
故选：B。
8．【答案】D
【解答】解：玩具弹簧放在斜面上端，将弹簧弯曲一定程度后释放，弹簧沿斜面向下翻滚。
弹簧在运动过程中，质量不变，速度变大，动能变大；弹簧高度降低，重力势能变小；同时弹簧要恢复原来的形状，形变变小，故弹性势能变小。
综上分析可知，动能、重力势能和弹性势能都发生了转化。
故ABC错误，D正确。
故选：D。
9．【答案】A
【解答】解：这箱书的重力一定，楼的高度前后不变，由W＝Gh可知，两次所做的有用功相等；
第方法一所做的额外功为克服自身重力所做的功，而方法二所做的额外功是两次克服自身重力所做的功，
因此方法二的额外功大于第一次的额外功，故方法二的总功大于第一次的总功，
由η＝可知，η1＞η2。
因上楼的速度相同，方法二需要上楼二次，所以方法二所用时间长；
由P＝可知：P1＞P2。
故选：A。
10．【答案】D
【解答】解：A、增加工作电路电压，不会影响到电磁铁的电流，不会改变电磁铁的磁性，故A错误。
B、更换弹性更强的弹簧，弹簧对衔铁的拉力更大，电磁铁不能把衔铁吸引下来，故B错误。
C、在电流一定时，减少电磁铁线圈的匝数，电磁铁的磁性减弱，电磁铁对衔铁的吸引会更弱，故C错误。
D、增加控制电路的电源电压，可以增大控制电路的电流，在线圈匝数一定时，可以增强电磁铁的磁性，能把衔铁吸引，故D正确。
故选：D。
11．【答案】B
【解答】解：由题意可知，当水流温度低于40℃，感应开关S1闭合，只有绿灯照亮水流，说明感应开关S1只控制绿灯，因此感应开关S1与绿灯串联；
当水温达40℃及以上，感应开关S2闭合，只有红灯照亮水流，说明感应开关S2只控制红灯，因此感应开关S2与红灯串联；
因为绿灯和红灯工作时互不影响、独立工作，所以绿灯与红灯并联，故B正确。
故选：B。
12．【答案】D
【解答】解：由电路图可知，灯泡L与定值电阻R0、滑动变阻器R串联，电压表V1测L与R0两端的电压之和，电压表V2测R0两端的电压，电流表测电路中的电流。
A、当滑片位于最左端时，滑动变阻器接入电路中的电阻为零，此时电路中的电流最大，电路的总功率最大，两电压表的示数最大且电压表V1测电源两端的电压，
由图乙可知，电路中的最大电流I大＝1.0A，电压表V2的示数U0＝6V，电压表V1的示数为12V，即电源的电压U＝12V，故A正确；
C、因串联电路中总电压等于各分电压之和，所以，此时灯泡两端的电压：
UL＝U﹣U0＝12V﹣6V＝6V，
因此时小灯泡恰好正常发光，所以，灯泡的额定功率PL＝ULI大＝6V×1.0A＝6W，故C正确；
D、当滑片位于最左端时，电路的最大总功率：
P大＝UI大＝12V×1.0A＝12W；
当滑片位于最右端时，滑动变阻器接入电路中的电阻最大，此时电路中的电流最小，电路的总功率最小，
由图象可知，电路中的最小电流I小＝0.5A，电压表V1的示数UV1＝5V，
电路的最小总功率：
P小＝UI小＝12V×0.5A＝6W，
则电路总功率的变化范围是6W～12W，故D错误。
B、当滑片位于最右端时根据串联电路中总电压等于各分电压之和可知：
滑动变阻器两端的电压：UR＝U﹣UV1＝12V﹣5V＝7V，
由欧姆定律可得，滑动变阻器的最大阻值：
R＝＝＝14Ω，故B正确；
故选：D。
二.填空题（每空1分，共29分）
13．【答案】nm；半导体；电源
【解答】解：2022年9月6日，华为Mate50正式发布，该手机搭载高通骁龙芯片处理器，该处理器芯片采用4nm工艺制造，芯片的主要材料是半导体；该手机加入了“反向充电”技术，当它给其它手机充电时，Mate50手机相当于电路中的电源。
故答案为：nm；半导体；电源。
14．【答案】运动；增大；非平衡力。
【解答】解：飞机起飞时相对于地面塔台的位置不断变化，所以，以地面塔台为参照物飞机是运动的；飞机加速起飞时，质量不变，速度变大，动能增大；高度变大，重力势能增大，机械能增大；飞机加速起飞，飞机的运动状态发生了变化，因此飞机受非平衡力作用。
故答案为：运动；增大；非平衡力。
15．【答案】24；83.3%；20
【解答】解：拉力的功率：P＝＝＝Fv＝120N×0.2m/s＝24W；
克服物体重力做的有用功：W有＝Gh＝200N×1m＝200J，
拉力做的总功：W总＝Fs＝120N×2m＝240J，
斜面的机械效率：η＝＝≈83.3%；
克服摩擦力做的额外功：W额＝W总﹣W有＝240J﹣200J＝40J，
由W额＝fs可得，摩擦力：f＝＝＝20N。
故答案为：24；83.3%；20。
16．【答案】（1）能；不符合；（2）短路；不会；（3）热；磁。
【解答】解：（1）根据甲图可知，S1与L1串联，能控制此灯，但开关接到了零线与灯泡之间不符合安全用电原则，容易在检修和更换灯泡时触电；
（2）根据乙图可知，若灯L2正常发光，则说明实际电压等于额定电压，由此可以说明灯L1处短路；若此时用测电笔接触A点，由于与零线相通，则氖管不发光；
（3）电流通过导体时电能转化成热，这种现象叫电流的热效应。熔断器中的熔丝就是保险丝，它之所以被熔断是由于电流过大，通过熔丝时产生的热量过多，使得熔丝的温度升高而被熔断，所以熔丝熔断是电流的热效应引起的；
通电导线周围存在磁场，这种现象叫电流的磁效应。由图可知，空气开关中有一个电磁铁（电磁铁的原理是电流的磁效应），当电流过大时，电磁铁会产生较强的磁性从而吸引衔铁，使开关断开，切断电路，所以空气开关切断电路是电流的磁效应引起的。
故答案为：（1）能；不符合；（2）短路；不会；（3）热；磁。
17．【答案】做功；减小；1500。
【解答】解：（1）水蒸气推动风车时，水蒸气会对纸板做功，将水蒸气的内能转化为纸板的机械能；
此过程与汽油机的做功冲程类似，在做功冲程中也是燃气的内能转化为活塞的机械能，在此冲程中燃气的内能减小；
（2）某单缸四冲程汽油机的飞轮转速为3000r/min，即汽油机飞轮每分钟转3000圈，
因四冲程内燃机一个工作循环完成4个冲程，飞轮和曲轴转2圈，对外做功1次，
所以，1min内该汽油机完成1500个工作循环，对外做功1500次。
故答案为：做功；减小；1500。
18．【答案】2.1×109；5000。
【解答】解：（1）整瓶液化气完全燃烧释放热量：
Q放＝mq＝50kg×4.2×107J/kg＝2.1×109J；
（2）由η＝×100%×100%得，水吸收的热量：
Q吸＝ηQ放＝80%×2.1×109J＝1.68×109J，
在标准大气压下，水沸腾时的温度t＝100℃，
由Q吸＝c水m水（t﹣t0）得，水的质量：
m水＝＝＝5000kg。
故答案为：2.1×109；5000。
19．【答案】0.9；2700；家用空调；1700。
【解答】解：（1）由“2000r/（kW•h）”可知电路中每消耗1kW•h的电能，电能表转盘转2000r；
当电能表转盘转过1800r时，消耗的电能：
W＝＝0.9kW•h；
工作时间t＝20min＝h，
用电器的实际功率：
P实际＝＝＝2.7kW＝2700W；
该用电器的功率较大，所以该用电器可能是家用空调；
（2）小红家允许接入用电器的最大总功率P＝UI＝220V×20A＝4400W＝4.4kW；
小红家中还能接入的功率P′＝4.4kW﹣2.7kW＝1.7kW＝1700W。
故答案为：0.9；2700；家用空调；1700。
20．【答案】右；52.4；6.55。
【解答】解：根据图甲可知，说明天平的左端下沉，右端上翘，平衡螺母向上翘的右端移动；
由图可知，分度值为0.2g，所以物体的质量m＝50g+2.4g＝52.4g；
正方体的体积V＝（2cm）3＝8cm3，
正方体的密度ρ＝＝＝6.55g/cm3。
故答案为：右；52.4；6.55。
21．【答案】L2；小于
【解答】解：灯泡L1和灯泡L2都正常发光，其实际功率与额定功率相同，所以灯泡L2的实际功率大，灯泡L2更亮；
两个灯泡的额定电压相同，额定功率不同，灯泡L1的额定功率小于灯泡L2的额定功率，根据P＝可知，灯泡L1的电阻大于灯泡L2的电阻；
在a、b间接入灯泡L1时，灯L1恰好正常发光，这说明L1两端的电压为6V；若将灯泡L2换接在a、b两点间，由于灯泡L2的电阻小于灯泡L1的电阻，根据串联电路的分压规律可知，此时灯泡L2两端的电压会变小，小于6V，由于灯丝电阻不变，根据P＝可知，灯L2的实际功率小于6W。
故答案为：L2；小于。
三.解答题（共47分，每空1分，43题、44题需写出解题过程）
22．【答案】见试题解答内容
【解答】解：
过界面的入射点垂直界面作出法线，根据反射角等于入射角，在法线左侧水中作出反射光线；在空气介质中法线的左边大致作出折射光线，且使折射角大于入射角。如下图所示：
23．【答案】
【解答】解：杠杆绕着转动的点叫支点，图中旗杆绕着上面的手转动，所以上面手与旗杆接触处为支点（O）；
根据杠杆平衡的条件，F1×L1＝F2×L2，在阻力、阻力臂一定的情况下，要使动力最小，动力臂需要最长，阻力的方向已标出，所以动力的方向应该向右，过C点作AC的垂线即为手对旗杆施加的最小动力F1，如下图所示：
24．【答案】见解析图
【解答】解：由于异名磁极相互吸引，所以当小磁针自由静止时，与小磁针N极靠近的螺线管的左端一定是S极；
根据图示的线圈绕向和螺线管的N、S极，利用安培定则可以确定螺线管中电流的方向是从螺线管的左端流入，右端流出，因此电源的左端为正极，右端为负极。答案如下图所示：
25．【答案】（1）列车从上海到南京的平均速度为184.3km/h；
（2）隧道长为5600m。
【解答】解：
（1）由列车运行时刻表可知，上海至南京的路程为s1＝301km，列车的运行时间为t1＝8：38﹣7：00＝1h38min，
则列车从上海到南京的平均速度为：；
（2）列车通过隧道的速度为：v2＝180km/h＝50m/s，
完全通过隧道的时间为：t2＝2min＝120s，
列车完全通过隧道行驶的路程为：s2＝v2t2＝50m/s×120s＝6000m；
则隧道的长度为：L隧＝s2−L车＝6000m−400m＝5600m。
答：（1）列车从上海到南京的平均速度为184.3km/h；
（2）隧道长为5600m。
26．【答案】（1）该电热毯的电热丝R1的阻值为440Ω；
（2）该电热毯处于正常工作的高温加热状态时，30min消耗的电能为1.98×105J；
（3）保温5min，R2产生热量5280J。
【解答】解：（1）当开关S1、S2闭合时，该电路为只含有R1的简单电路，此时为高温加热状态，加热功率为P1＝110W，
该电热毯的电热丝R1的阻值为：R1＝＝＝440Ω；
（2）当电热毯处于高温加热状态时，30min消耗的电能为：W＝P1t1＝110W×30×60s＝1.98×105J；
（3）当开关S2断开时，该电路为R1和R2的串联电路，
串联电路总电阻等于各部分电阻之和，根据欧姆定律可得电路中的电流为：I＝＝＝0.1A，
保温时间t2＝5min＝300s，
则R2产生的热量为：Q＝I2R2t＝（0.1A）2×1760Ω×300s＝5280J。
答：（1）该电热毯的电热丝R1的阻值为440Ω；
（2）该电热毯处于正常工作的高温加热状态时，30min消耗的电能为1.98×105J；
（3）保温5min，R2产生热量5280J。
27．【答案】见试题解答内容
【解答】解：（1）在使用酒精灯时，需要用其外焰加热，所以应将铁圈向上移动，即A处向上。又因为使用温度计时，温度计的玻璃泡要完全浸没在液体中，但不能碰到容器底和容器壁。
（2）温度计的分度值是1℃，此时是零上，液柱上表面对准了90℃上面第4个小格处，读作94℃。
（3）由图象可知水的沸点是98℃，此时的气压低于1个标准大气压；
（4）水的沸点与气压有关，与酒精灯的火焰的大小无关，故这种做法是不可行的。
（5）加热时，烧杯上方会出现“白气”，是烧杯中高温的水汽化形成的水蒸气，喷出烧杯后遇到温度较低的空气液化形成的；
A．深秋的清晨河面上出现的“白气”、B．雨过天晴后形成的大雾、D．煮饭时形成的“雾气”都是液化现象；
C、湿衣服晾晒时形成的水蒸气属于汽化（蒸发）现象，故C符合题意。
故答案为：（1）A处向上；（2）94；（3）98；小于；（4）不可行；（5）C。
28．【答案】（1）8.0；主光轴；（2）照相机；能；（3）远视；下；（4）实。
【解答】解：（1）平行于主光轴的光线经凸透镜折射后，会聚在主光轴上一点，这点是凸透镜的焦点，焦点到光心的距离是凸透镜的焦距，所以凸透镜的焦距是：f＝18.0cm﹣10.0cm＝8.0cm；
为了使像成在光屏中央，应调节烛焰中心和光屏中心使它们大致在水透镜的主光轴上；
（2）小华移动蜡烛、水透镜和光屏至图乙所示位置时，此时物距大于像距，根据凸透镜成实像时，物距大于像距，在光屏上成倒立缩小的实像，照相机就是利用此原理制成的；
若仅将蜡烛与光屏位置对调，根据在光的折射中，光路是可逆的，则在光屏上能看到清晰的像；
（3）当从水凸透镜内抽出一部分水后。使透镜凸起程度变小，会聚能力较弱，将像成在光屏的后面，为了使像正好呈在光屏上，应使光线提前会聚，使所成的像相对于光屏前移，所以应在水凸透镜前放置一块凸透镜；由此判断该同学戴的是远视眼镜；
由于蜡烛的燃烧，烛焰的高度逐渐降低，则像的位置会偏高，即屏上像逐渐向上移动，为使像重新回到光屏中央，根据过光心的光线传播方向不变，应将凸透镜往下调；
（4）圆柱形玻璃杯盛满水，圆柱形玻璃杯中的水中间厚边缘薄，形成水凸透镜；该凸透镜能使图片横向放大、颠倒；由丁图可知，此时的老鼠的像与原图中的老鼠相比，是放大的，左右颠倒的实像。
故答案为：（1）8.0；主光轴；（2）照相机；能；（3）远视；下；（4）实。
29．【答案】（1）钢球；（2）控制变量；木块移动的距离；（3）＜；（4）甲、乙。
【解答】解：（1）（2）该实验研究的主体是钢球，实验中探究的是钢球的动能大小，其动能的大小是通过观察木块移动的距离来判断的，该实验采用了转换法和转换法；
（3）甲乙图中，木块对水平面的压力和接触面的粗糙程度相同，所受摩擦力相等；甲中木块移动的距离小于丙中木块移动的距离，根据W＝fs可知，甲中木块克服摩擦力所做的功较小，即W1＜W2；
（4）钢球从不同的高度滚下时，到达水平面的速度不同，
超速是指汽车的质量一定时，速度越大，动能越大，应选择质量相同，到达水平面的速度不同的甲、乙两图进行对比。
故答案为：（1）钢球；（2）控制变量；木块移动的距离；（3）＜；（4）甲、乙。
30．【答案】（1）秒表；（2）质量； （3）等于；60； （4）2。
【解答】解：（1）根据转换法，使用相同的加热器通过加热时间的长短来比较吸热多少，除了图中所示器材外，还需要的测量工具是天平和秒表；
（2）根据比较不同物质吸热能力的方法，要控制不同物质的质量相同，故实验时，选用初温和质量均相等的甲、乙两种液体；
（3）从开始计时至加热10min，由转换法，甲吸收的热量等于乙吸收的热量，由图2知，甲液体的温度变化量60℃；
（4）由图2数据可知升高60℃，甲、乙的加热时间分别为10min和20min，由转换法，甲、乙吸热之比为1：2，根据Q＝cmΔt可知，在质量和升高的温度相同的情况下，吸热与比热容成正比，乙液体的比热容是甲液体比热容的2倍。
故答案为：（1）秒表；（2）质量； （3）等于；60； （4）2。
31．【答案】（1）右；保护电路；（2）2.4；右；2；（3）导体两端的电压一定时，通过导体的电流与导体的电阻成反比；（4）25。
【解答】解：（1）为了保护电路，闭合开关实验前，应将滑动变阻器的滑片移到最大阻值处，由图甲知，滑片左侧电阻丝接入电路，所以滑片应移到阻值最大的右端；
（2）因为电源电压为3V，所以电压表选用0～3V的量程，由图乙可知，电压表的分度值为0.1V，示数为2.4V；
由图丙可知，定值电阻两端的电压：UV＝IR＝0.1A×20Ω＝…＝0.4A×5Ω＝2V；
根据串联电路的分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大；探究电流与电阻的实验中应控制电压不变，根据串联电路电压的规律可知，为了保持定值电阻两端电压不变，应增大滑动变阻器分得的电压，由串联分压的分压原理可知，应增大滑动变阻器连入电路中的电阻，所以滑片应向右端移动，使电压表的示数为2V；
（3）由图丙图像可知，导体的电阻增大，通过导体的电流减小，通过导体的电流与导体的电阻的乘积保持不变，故可得出结论：导体两端的电压一定时，通过导体的电流与导体的电阻成反比；
（4）定值电阻两端的电压始终保持UV＝2V，根据串联电路电压的规律，变阻器分得的电压：U滑＝U﹣UV＝3V﹣2V＝1V，滑动变阻器分得的电压为电压表示数的＝0.5倍，根据分压原理，当接入50Ω电阻时，变阻器连入电路中的电阻为：R滑＝0.5×50Ω＝25Ω，即为顺利完成实验，需更换最大阻值至少为25Ω的滑动变阻器。
故答案为：（1）右；保护电路；（2）2.4；右；2；（3）导体两端的电压一定时，通过导体的电流与导体的电阻成反比；（4）25。
相关试卷
江苏省泰州市兴化市常青藤学校联盟2023-2024学年八年级上学期第一次月考物理试卷 （月考）： 这是一份江苏省泰州市兴化市常青藤学校联盟2023-2024学年八年级上学期第一次月考物理试卷 （月考），共21页。试卷主要包含了单选题，填空题，实验探究题等内容，欢迎下载使用。
江苏省泰州市兴化市常青藤学校联盟2022-2023学年八年级下学期第二次月考物理试卷： 这是一份江苏省泰州市兴化市常青藤学校联盟2022-2023学年八年级下学期第二次月考物理试卷，共6页。
2023年江苏省泰州市兴化市中考物理三模试题（b卷）（含答案）： 这是一份2023年江苏省泰州市兴化市中考物理三模试题（b卷）（含答案），共17页。试卷主要包含了选择题，填空题，解答题等内容，欢迎下载使用。
