2023-2024学年江苏省镇江外国语学校物理九年级第一学期期末调研试题含答案

这是一份2023-2024学年江苏省镇江外国语学校物理九年级第一学期期末调研试题含答案，共8页。试卷主要包含了下列电路图与实物图一致的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、选择题（每题1分，共30题，30分）
1．某同学利用如图甲所示的电路进行实验，电源电压恒为4.5V，更换5个定值电阻Rx，得到如图乙所示的图象。以下有关叙述正确的是（ ）
A．该同学研究的是电流和电压的关系
B．实验中电压表的示数保持2V不变
C．实验中滑动变阻器阻值变化范围为4Ω～20Ω
D．将Rx从5Ω换成10Ω后，应将滑片P向左移
2．比较两根粗细相同、长度不同的铜导线电阻大小，下列说法中正确的是
A．长的大B．一样大C．长的小D．无法确定
3．如图是一种用来装饰节日的小彩灯，当一个灯坏了，其它的灯也不会亮，则这些小彩灯的连接方式是（ ）
A．串联B．并联C．串联、并联都有D．不能判断

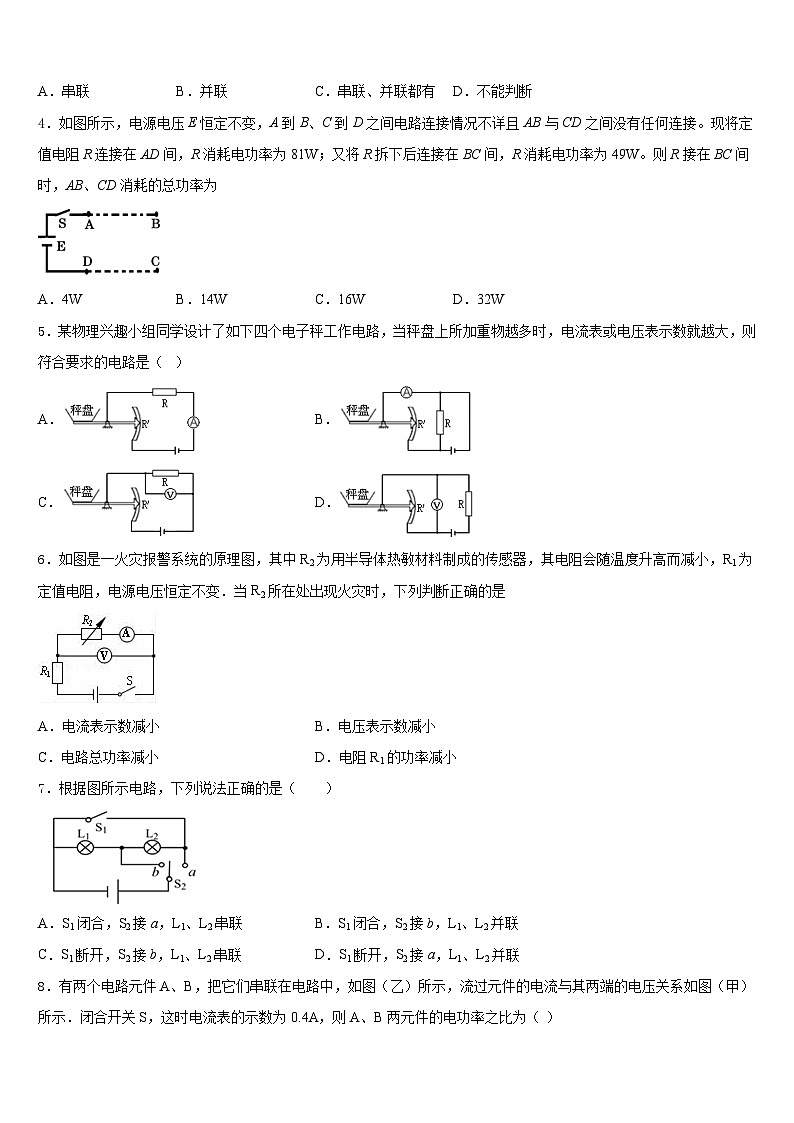

4．如图所示，电源电压E恒定不变，A到B、C到D之间电路连接情况不详且AB与CD之间没有任何连接。现将定值电阻R连接在AD间，R消耗电功率为81W；又将R拆下后连接在BC间，R消耗电功率为49W。则R接在BC间时，AB、CD消耗的总功率为
A．4WB．14WC．16WD．32W
5．某物理兴趣小组同学设计了如下四个电子秤工作电路，当秤盘上所加重物越多时，电流表或电压表示数就越大，则符合要求的电路是（ ）
A．B．
C．D．
6．如图是一火灾报警系统的原理图，其中R2为用半导体热敏材料制成的传感器，其电阻会随温度升高而减小，R1为定值电阻，电源电压恒定不变．当R2所在处出现火灾时，下列判断正确的是
A．电流表示数减小B．电压表示数减小
C．电路总功率减小D．电阻R1的功率减小
7．根据图所示电路，下列说法正确的是（ ）
A．S1闭合，S2接a，L1、L2串联B．S1闭合，S2接b，L1、L2并联
C．S1断开，S2接b，L1、L2串联D．S1断开，S2接a，L1、L2并联

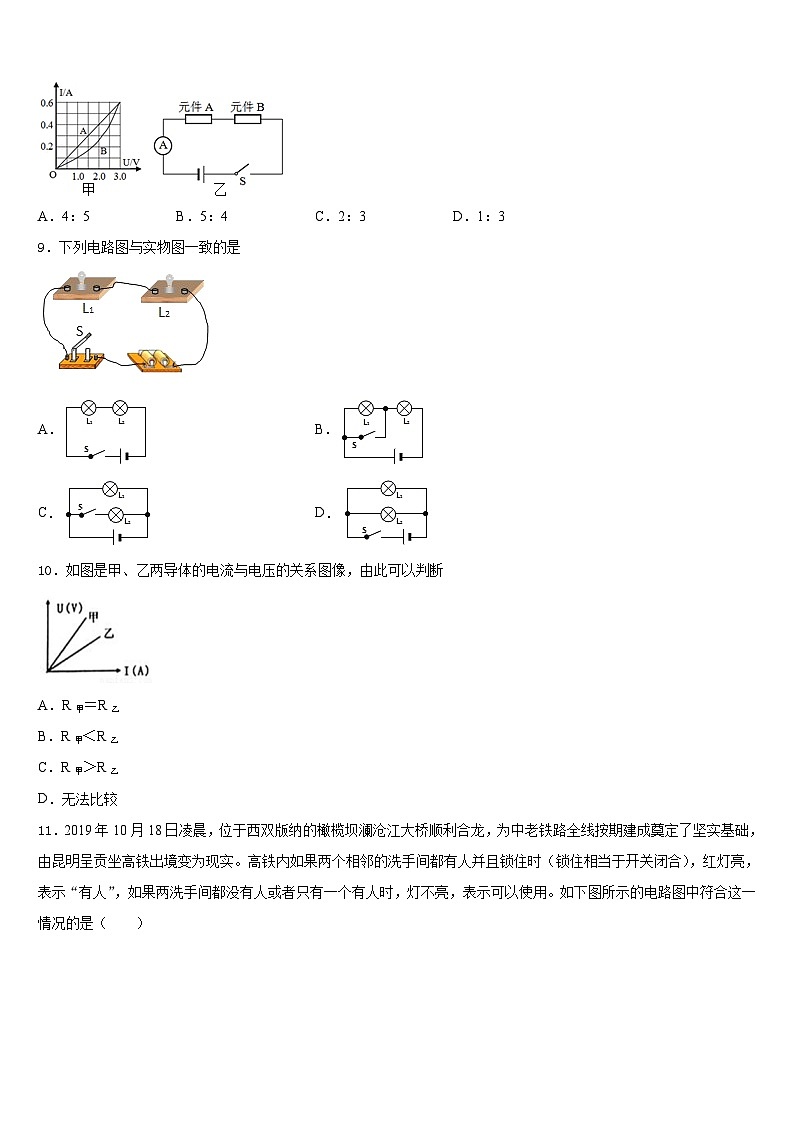

8．有两个电路元件A、B，把它们串联在电路中，如图（乙）所示，流过元件的电流与其两端的电压关系如图（甲）所示．闭合开关S，这时电流表的示数为0.4A，则A、B两元件的电功率之比为（ ）
A．4：5B．5：4C．2：3D．1：3
9．下列电路图与实物图一致的是
A．B．
C． D．
10．如图是甲、乙两导体的电流与电压的关系图像，由此可以判断
A．R甲＝R乙
B．R甲＜R乙
C．R甲＞R乙
D．无法比较
11．2019年10月18日凌晨，位于西双版纳的橄榄坝澜沧江大桥顺利合龙，为中老铁路全线按期建成奠定了坚实基础，由昆明呈贡坐高铁出境变为现实。高铁内如果两个相邻的洗手间都有人并且锁住时（锁住相当于开关闭合），红灯亮，表示“有人”，如果两洗手间都没有人或者只有一个有人时，灯不亮，表示可以使用。如下图所示的电路图中符合这一情况的是（ ）
A．B．
C．D．
12．下列现象中不能用分子热运动的观点解释的是（ ）
A．酒香不怕巷子深
B．金块和铅块紧压在一起，过几年后发现铅中有金，金中有铅
C．沙尘暴起，尘土满天
D．衣橱里的樟脑球会逐渐变小
二、填空题（每题5分，共4题，20分）
13．如图所示的电路中，电源电压为3V；闭合开关后小灯泡L突然断路，则电压表V2的示数_____(选填“变大”、“不变” 或“变小”) ；若小灯泡L突然短路，则电压表V2的示数_____V3的示数(选填“>”、“<” 或“=”) 。
14．一只灯泡正常发光时两端的电压为6V，通过它的电流为0.4A，则它正常发光时的阻值为_______Ω，现将该灯泡接在9V电源上，为使其正常发光，应_______联一个_______Ω的电阻。
15．通过实验探究发现：在_____一定的情况下，通过导体的电流跟这段导体两端的电压成_____比；在电压一定的情况下，通过导体的电流跟这段导体的电阻成_____比。
16．汽油机是热机的一种，其在做功冲程时的能量转化情况是___________；在设计制造时，汽缸外有一个水套，让汽缸被水包围着使其降温，这是利用了水的_______的特性。一台单缸四冲程汽油机，飞轮转速是1200r/min，该汽油机每秒钟对外做功________次，若每次对外做功90J，其功率是________W。
三、实验题（共12分）
17．（4分）小明利用电流表和阻值已知的电阻R0测量电阻Rx的电阻值。他选择了满足实验要求的电源、已调零的电流表，并连接了部分实验电路，如图所示。
（1）请你添加一根导线帮助小明完成实验电路的连接；
（__________）
（2）当开关S1闭合、S2断开时，电流表的示数为I1，当开关S1、S2都闭合时，电流表的示数为I2，请用I1、I2和R0表示，＝（__________）。
18．（4分）如图甲所示，某同学在两只相同的烧杯里装入质量相等的水和食用油，比较它们吸热的情况。
(1)为了便于比较，实验中要求在两烧杯中放入____________的电加热器，并且要使电加热器的发热体__________于液体中。
(2)实验结果表明：不同物质，在___________、___________时，吸收的热量不同。
(3)图乙是该同学根据实验数据绘制的图象，则物质a的比热容是__________J/(kg•℃)\
19．（4分）如图所示，（a）是某同学在做“比较不同液体吸热能力”的实验，（b）是该同学为了探究“电流通过导体产生的热量与电阻的关系”，设计的实验电路：
(1)在图（a）中使用相同的电加热器给液体甲和乙加热，我们选择的是______相同的甲乙两种液体，通过比较______表示吸热的多少；
(2)在图（b）中，A、B是电阻值______的电阻丝，里面盛有相同质量的______（以上两空均填“同种”或“不同”）液体，加热相同时间，通过比较______表示产生热量的多少，这种研究方法叫做______。
四、作图题（共16分）
20．（8分）将图中的灯泡和控制灯泡的开关正确接入电路．
21．（8分）请画出入射光线通过透镜后的折射光线．
（_____）
五、计算题（共22分）
22．（10分）某家庭需要将80kg、初温为10℃的水加热到60℃作为生活用水，他们利用煤气灶烧水，需要燃烧1.6kg的煤气。（，q煤气＝4.2×107J/kg）
（1）这些水从10℃加热到60℃需要吸收的热量是多少？
（2）1.6kg的煤气完全燃烧放出的热量是多少？
（3）煤气灶烧水的效率为多大？
23．（12分）如图甲，是一种用于养生保健的煮饮电器养生壶，其电功率可调，某品牌养生壶参数如下表，求：
（1）该养生壶在额定最大功率工作时的电流是多大？
（2）现关闭家中其他所有用电器，只让该养生壶工作3min，同时记录家中电能表上的指示灯闪烁了60次（表盘上“”字样，表示用电器每消耗电能，指示灯闪烁1200次）。请计算此养生壶的实际功率是多少W？
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、A
3、A
4、B
5、D
6、B
7、B
8、A
9、A
10、C
11、C
12、C
二、填空题（每题5分，共4题，20分）
13、变小 =
14、15 串 7.5
15、电阻 正 反
16、内能转化为机械能 比热容大 10 900
三、实验题（共12分）
17、
18、规格相同 浸没 质量相等 升高的温度相同 2.1×103
19、质量 加热时间 不同 相同 温度计示数（或温度计升高的温度） 转换法
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）1.68×107J；（2）6.72×107J；（3）25%。
23、 (1)5A；(2)1000
型号
SD630
额定电压
220V
额定功率
50Hz
容量
2kg
额定最大功率
1100W
