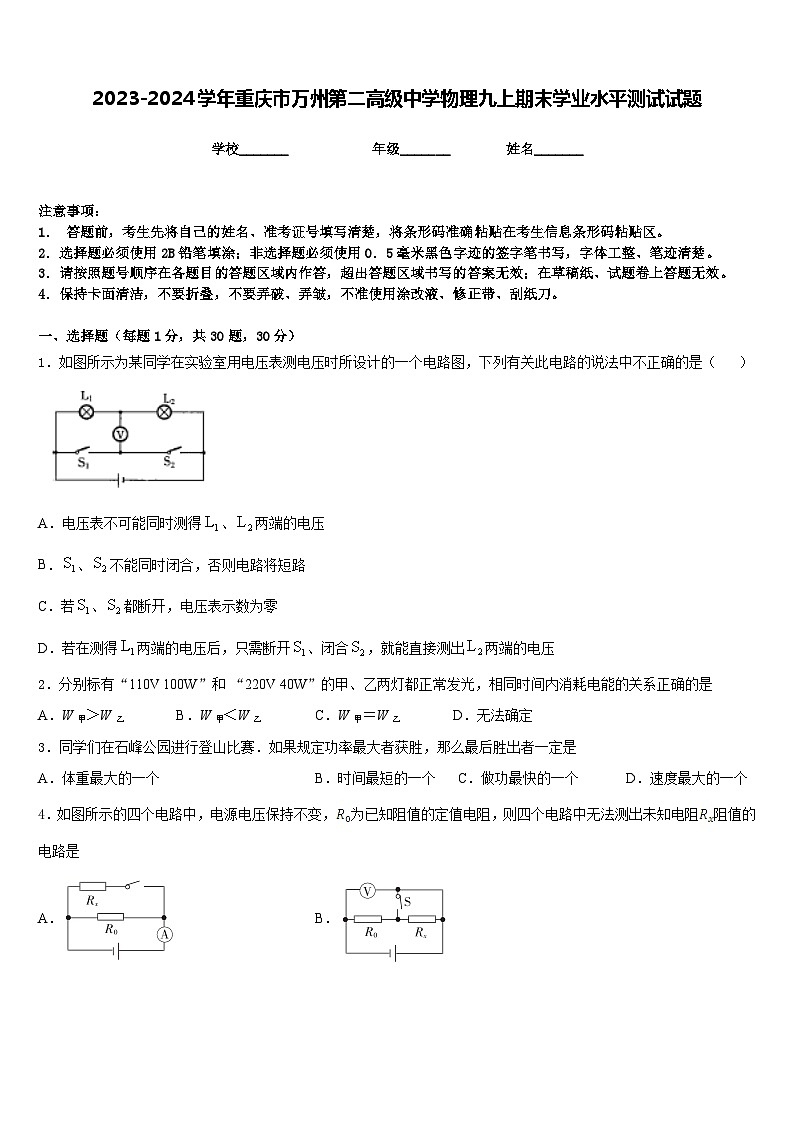

2023-2024学年重庆市万州第二高级中学物理九上期末学业水平测试试题含答案

这是一份2023-2024学年重庆市万州第二高级中学物理九上期末学业水平测试试题含答案，共9页。试卷主要包含了下列说法正确的是，图中对于四幅图的说法正确的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项：
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．如图所示为某同学在实验室用电压表测电压时所设计的一个电路图，下列有关此电路的说法中不正确的是（ ）
A．电压表不可能同时测得、两端的电压
B．、不能同时闭合，否则电路将短路
C．若、都断开，电压表示数为零
D．若在测得两端的电压后，只需断开、闭合，就能直接测出两端的电压
2．分别标有“110V 100W”和 “220V 40W”的甲、乙两灯都正常发光，相同时间内消耗电能的关系正确的是
A．W甲＞W乙B．W甲＜W乙C．W甲＝W乙D．无法确定
3．同学们在石峰公园进行登山比赛．如果规定功率最大者获胜，那么最后胜出者一定是
A．体重最大的一个 B．时间最短的一个 C．做功最快的一个 D．速度最大的一个
4．如图所示的四个电路中，电源电压保持不变，为已知阻值的定值电阻，则四个电路中无法测出未知电阻阻值的电路是
A．B．

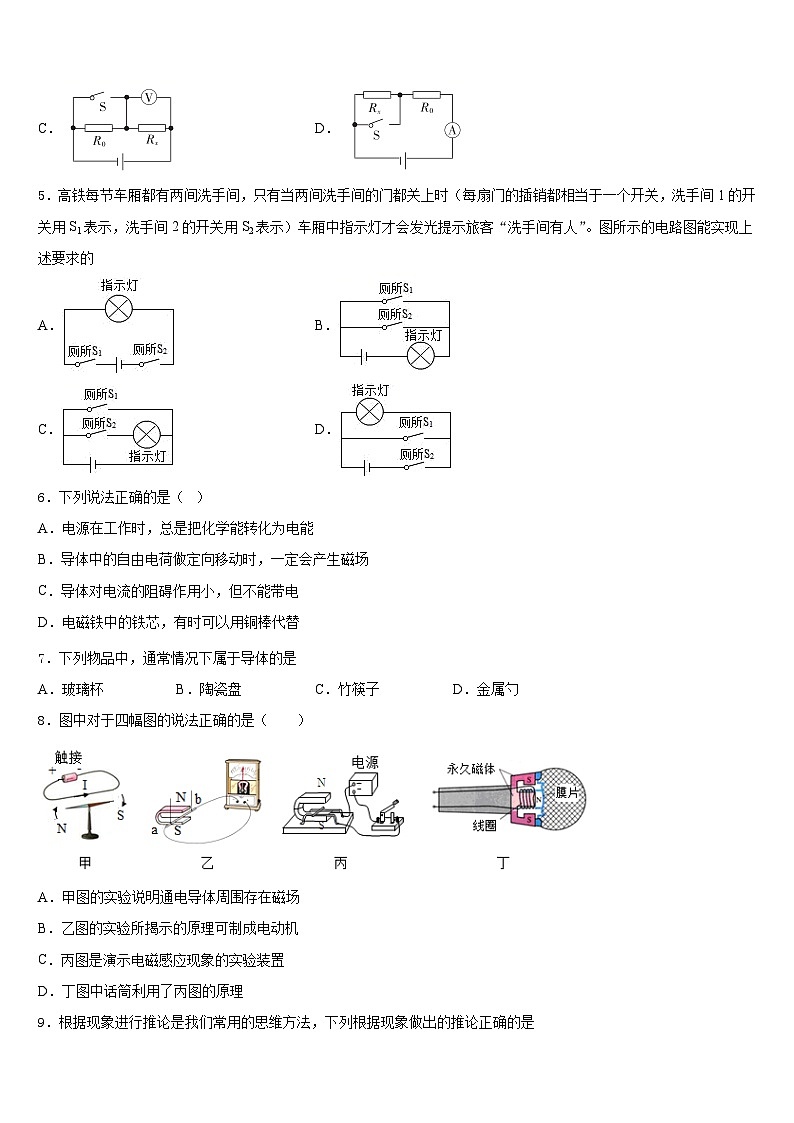

C．D．
5．高铁每节车厢都有两间洗手间，只有当两间洗手间的门都关上时（每扇门的插销都相当于一个开关，洗手间1的开关用S1表示，洗手间2的开关用S2表示）车厢中指示灯才会发光提示旅客“洗手间有人”。图所示的电路图能实现上述要求的
A．B．
C．D．
6．下列说法正确的是（ ）
A．电源在工作时，总是把化学能转化为电能
B．导体中的自由电荷做定向移动时，一定会产生磁场
C．导体对电流的阻碍作用小，但不能带电
D．电磁铁中的铁芯，有时可以用铜棒代替
7．下列物品中，通常情况下属于导体的是
A．玻璃杯B．陶瓷盘C．竹筷子D．金属勺
8．图中对于四幅图的说法正确的是（ ）
A．甲图的实验说明通电导体周围存在磁场
B．乙图的实验所揭示的原理可制成电动机
C．丙图是演示电磁感应现象的实验装置
D．丁图中话筒利用了丙图的原理

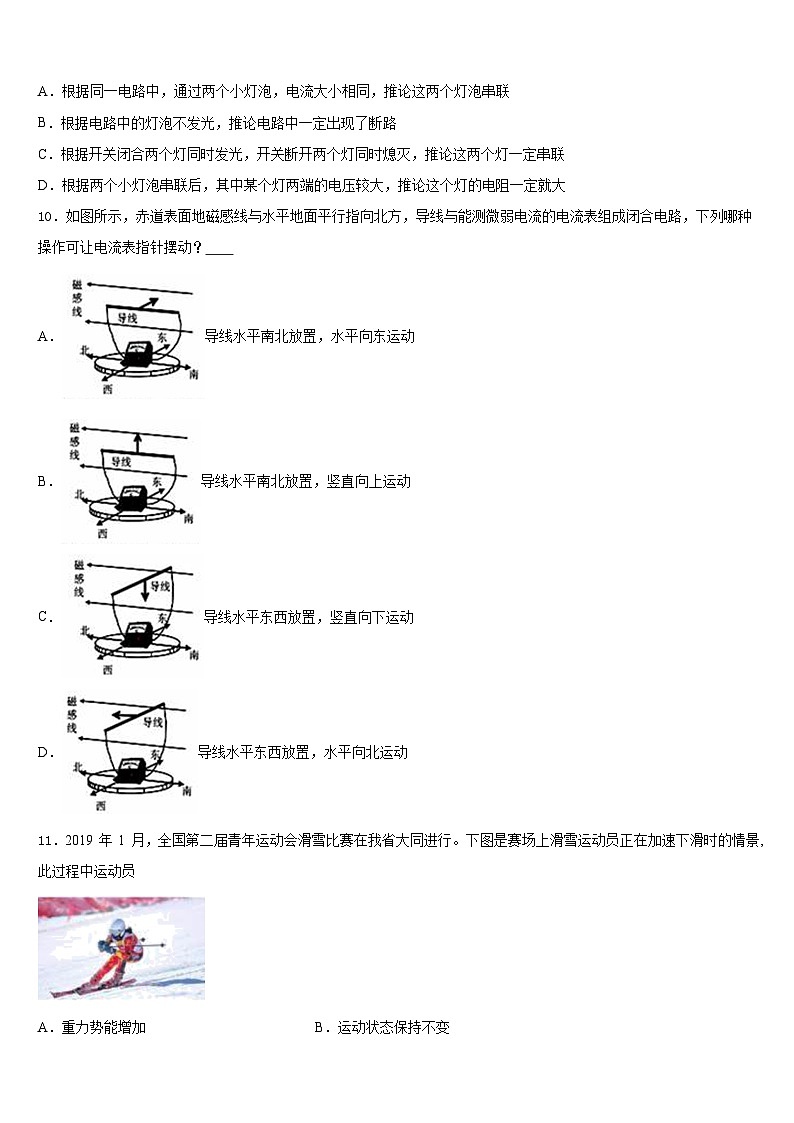

9．根据现象进行推论是我们常用的思维方法，下列根据现象做出的推论正确的是
A．根据同一电路中，通过两个小灯泡，电流大小相同，推论这两个灯泡串联
B．根据电路中的灯泡不发光，推论电路中一定出现了断路
C．根据开关闭合两个灯同时发光，开关断开两个灯同时熄灭，推论这两个灯一定串联
D．根据两个小灯泡串联后，其中某个灯两端的电压较大，推论这个灯的电阻一定就大
10．如图所示，赤道表面地磁感线与水平地面平行指向北方，导线与能测微弱电流的电流表组成闭合电路，下列哪种操作可让电流表指针摆动？
A．导线水平南北放置，水平向东运动
B．导线水平南北放置，竖直向上运动
C．导线水平东西放置，竖直向下运动
D．导线水平东西放置，水平向北运动
11．2019 年 1 月，全国第二届青年运动会滑雪比赛在我省大同进行。下图是赛场上滑雪运动员正在加速下滑时的情景,此过程中运动员
A．重力势能增加B．运动状态保持不变
C．动能保持不变D．相对地面是运动的
12．学了电路后，小林设计了四个体重计原理图，如图所示。其中能明显显示出“人的体重越大时，电表的示数越大”的电路是（ ）
A．B．
C．D．
二、填空题（每题5分，共4题，20分）
13．能源危机日益加剧，开发和利用新能源成为当务之急。光伏发电是将太阳能转化为____；目前的核能发电，是通过______释放的核能来发电的（选填“核裂变”或“核聚变”），电能属于______能源（选填“一次”或“二次”）。
14．如图所示，是汽油机工作循环中的_____冲程，能量的转化是_____转化为机械能：其它_____个冲程都是靠飞轮的惯性来完成的．
15．在有些古代宫殿中，有许多空心铜柱子支持着宫殿的屋顶，在夏天走进宫殿会感到冷气沁人．原因是空心的铜柱中装进了许多冰块，由于冰块熔化时____大量的热使温度降低，而且水的_____较大，温度不易升高，所以宫殿里很凉爽．
16．如图，R1=10Ω，R2=20Ω，R3=30Ω，电源电压恒定不变,若开关S1闭合，S2断开时，电流表的读数是0.3A。则电源电压为______V；当S1和S2都断开时，电流表的读数为______ A；当S1、S2都闭合时,电流表的读数是_____ A。

三、实验题（共12分）
17．（4分）小明和小华同学为了探究“电流通过导体产生的热量与电阻的关系”，设计了如图所示的实验电路．两个烧瓶A、B中盛有质量、初温相等的煤油，与是阻值不同的电热丝．
（1）与采用串联的连接方式，其目的是为了控制通电时间、____相等．
（2）小明为比较与阻值的大小，用电压表分别测出与两端电压大小，发现，则______（选填“>”“<”或“=”）．
（3）在相同时间内，可通过观察___来比较电流通过电热丝产生的热量多少；为了升温较快，实验液体选用煤油而不选用水，主要是水的比热容比煤油的比热容____．
（4）小华想改装实验装置用来“测量煤油的比热容大小”，则他们应将烧瓶A中煤油换成与其___（选填“质量”或“体积”）相等的水，并将电热丝换成与阻值___（选填“相同”或“不同”）的电热丝．测量时，水和煤油的初温均为，通电一段时间后，水和煤油的末温分别为，请写出煤油比热容的表达式：___．（已知水的比热容为）．
18．（4分）在做“探究用通电螺线管外部磁场的方向和强弱”的实验时，小明在螺线管周围摆放了一些小磁针。
（1）通电后小磁针的指向如图甲所示，由此可看出通电螺线管外部的磁场与_______的磁场相似。
（2）小明改变螺线管中的电流方向,发现小磁针转动180°，南北极所指方向发生了改变，由此可知：通电螺线管外部磁场方向与螺线管中的______方向有关。
（3）由安培定则可知乙图中S闭合后,螺线管的上端为__________极。若要悬挂磁铁的弹簧缩短,应将滑动变阻器的滑片向____(填“左”或“右”)移动。
19．（4分）小涵在测电阻 Rx 的阻值。电路如图甲所示，电源电压恒定，R0为定值电阻，部分实验步骤如下：
（1）在开关闭合前，滑动变阻器 R 的滑片 P 应该移到_____（选填“A”或“B”）端。
（2）小涵连接好电路，闭合开关，移动滑动变阻器滑片 P，某次电流表 A2的示数如图乙所示，A2读数为_____A。若测得电流表 A1的示数为 I1，电流表 A2的示数为 I2，则 Rx＝_____。（用题中字母表示）
（3）小涵多次移动滑动变阻器的滑片 P，记录每次实验中电流表 A1、A2的示数，得到了如 图丙所示的 I1−I2图像。若 R0＝20Ω，请根据图像找到电流规律_____，并据此求出被测电阻的阻值_____。
四、作图题（共16分）
20．（8分）请在图中的两个虚线框内，选填 “电源”和 “开关”的符号，并满足当开关都闭合时两灯组成并联电路．
21．（8分）设计一个病床呼叫电路．要求：开关S1控制指示灯L1和电铃；开关S2控制指示灯L2和电铃．请在图中连线，形成符合要求的完整电路图．
（______）
五、计算题（共22分）
22．（10分）某工厂利用地热温泉水辅助冬季供暖，地热温泉水每天出水量为2.5×104kg，温泉水的初温是80℃，供暖后温度降到40℃．温泉水的比热容是4.2×103J/（kg·℃）．试求：
（1）这些温泉水每天放出的热量是多少？
（2）若这些热量由热值是3.0×107J/kg的焦炭提供，至少需要燃烧多少千克的焦炭？
23．（12分）某太阳能热水器，向其中注入50kg水，阳光照射一段时间后，水温从10℃升高到50℃，水的比热容是4.2×103J/(kg·℃)，试求，
（1）这段时间该热水器中的水吸收的热量是多少？
（2）如果这段时间该太阳能热水器接收到太阳辐射的热量是2.8×107J，则这段时间该热水器的效率是多少？
（3）若用煤燃烧来提供2.8╳107J的热量，需要完全燃烧多少千克煤？（煤的热值约为3.5×107J/kg）．
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、A
3、C
4、B
5、A
6、B
7、D
8、A
9、D
10、C
11、D
12、C
二、填空题（每题5分，共4题，20分）
13、电能 核裂变 二次
14、做功 内 三
15、吸收 比热容
16、6 0.2 0.5
三、实验题（共12分）
17、电流 < 温度计的示数 大 质量 相同
18、条形磁体 电流 S 右
19、B 0.34 10Ω
四、作图题（共16分）
20、如图所示
21、
五、计算题（共22分）
22、（1）4.2×109J （2）140kg
23、（1）8.4×106J（2）30%（3）0.8kg
