2023-2024学年阿里市重点中学物理九上期末学业水平测试模拟试题含答案
展开
这是一份2023-2024学年阿里市重点中学物理九上期末学业水平测试模拟试题含答案，共9页。试卷主要包含了下列说法正确的是，公共场所严禁吸烟，两个定值电阻R1等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1分，共30题，30分）
1．小丽家的一只电吹风机铭牌上标有“220V 500W”，一个节能灯泡上标有“220V 5W”。则下列说法中正确的是
A．电吹风机和节能灯泡通电后，电流通过电吹风机做功会更快
B．电吹风机和节能灯泡工作时，电吹风机消耗的电能会更多
C．电吹风机消耗的电能相当于100个节能灯泡消耗电能
D．电吹风机正常工作3min，消耗的电能为0.025度
2．小灯泡的结构如图，按图中连接能让完好的2.5V的灯泡点亮的是
A．B．C．D．
3．下列说法正确的是
A．导体两端电压越大，电流也越大，所以导体电阻随电压增大而减小
B．电阻是导体的一种性质，它的大小跟电压、电流的大小都无关
C．半导体是指温度低到某一数值时，电阻变为零
D．长度越长的导体，电阻越大

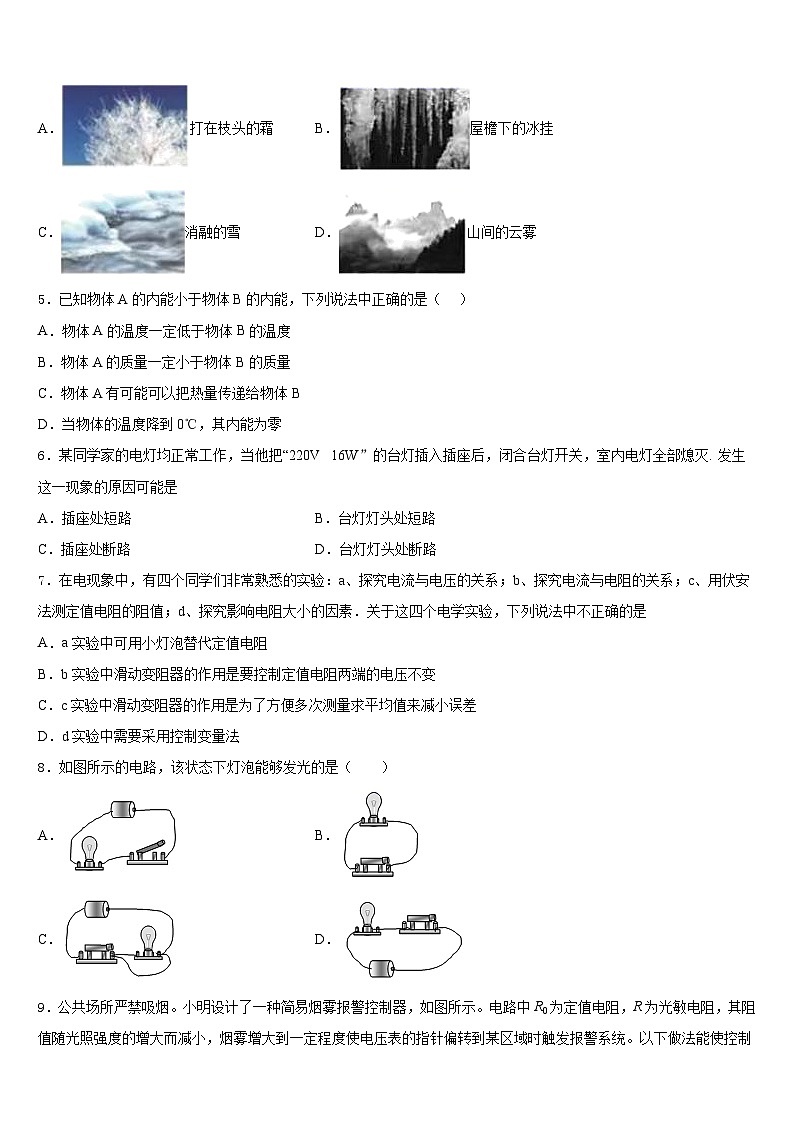

4．为保护河流和湖泊宝贵的水资源，我国专门建立地方“河长”负责进行管理。在一些严重缺水的地域，人们会收集露水使用，下图中物态变化与露水的形成相同的是
A．打在枝头的霜B．屋檐下的冰挂
C．消融的雪D．山间的云雾
5．已知物体A的内能小于物体B的内能，下列说法中正确的是（ ）
A．物体A的温度一定低于物体B的温度
B．物体A的质量一定小于物体B的质量
C．物体A有可能可以把热量传递给物体B
D．当物体的温度降到0℃，其内能为零
6．某同学家的电灯均正常工作，当他把“220V 16W”的台灯插入插座后，闭合台灯开关，室内电灯全部熄灭. 发生这一现象的原因可能是
A．插座处短路B．台灯灯头处短路
C．插座处断路D．台灯灯头处断路
7．在电现象中，有四个同学们非常熟悉的实验：a、探究电流与电压的关系；b、探究电流与电阻的关系；c、用伏安法测定值电阻的阻值；d、探究影响电阻大小的因素．关于这四个电学实验，下列说法中不正确的是
A．a实验中可用小灯泡替代定值电阻
B．b实验中滑动变阻器的作用是要控制定值电阻两端的电压不变
C．c实验中滑动变阻器的作用是为了方便多次测量求平均值来减小误差
D．d实验中需要采用控制变量法
8．如图所示的电路，该状态下灯泡能够发光的是（ ）
A．B．
C．D．

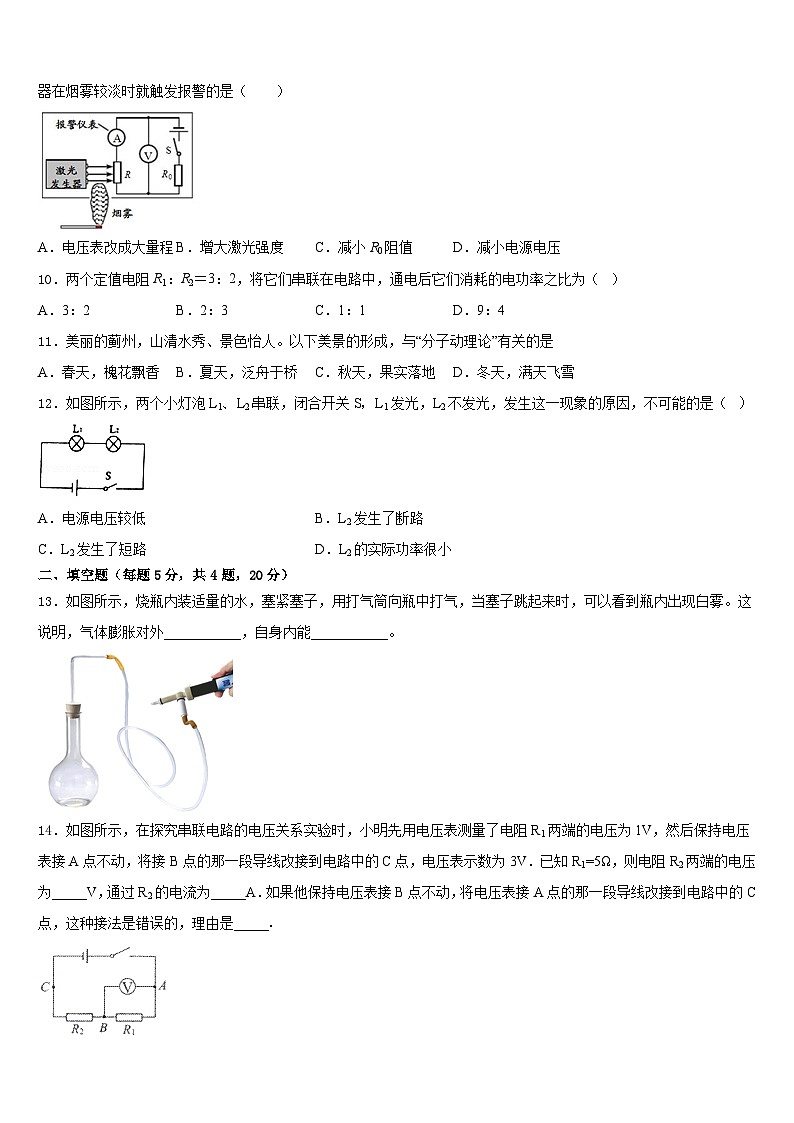

9．公共场所严禁吸烟。小明设计了一种简易烟雾报警控制器，如图所示。电路中R0为定值电阻，R为光敏电阻，其阻值随光照强度的增大而减小，烟雾增大到一定程度使电压表的指针偏转到某区域时触发报警系统。以下做法能使控制器在烟雾较淡时就触发报警的是（ ）
A．电压表改成大量程B．增大激光强度C．减小R0阻值D．减小电源电压
10．两个定值电阻R1：R2＝3：2，将它们串联在电路中，通电后它们消耗的电功率之比为（ ）
A．3：2B．2：3C．1：1D．9：4
11．美丽的蓟州，山清水秀、景色怡人。以下美景的形成，与“分子动理论”有关的是
A．春天，槐花飘香B．夏天，泛舟于桥C．秋天，果实落地D．冬天，满天飞雪
12．如图所示，两个小灯泡L1、L2串联，闭合开关S，L1发光，L2不发光，发生这一现象的原因，不可能的是（ ）
A．电源电压较低B．L2发生了断路
C．L2发生了短路D．L2的实际功率很小
二、填空题（每题5分，共4题，20分）
13．如图所示，烧瓶内装适量的水，塞紧塞子，用打气筒向瓶中打气，当塞子跳起来时，可以看到瓶内出现白雾。这说明，气体膨胀对外___________，自身内能___________。
14．如图所示，在探究串联电路的电压关系实验时，小明先用电压表测量了电阻R1两端的电压为1V，然后保持电压表接A点不动，将接B点的那一段导线改接到电路中的C点，电压表示数为3V．已知R1=5Ω，则电阻R2两端的电压为_____V，通过R2的电流为_____A．如果他保持电压表接B点不动，将电压表接A点的那一段导线改接到电路中的C点，这种接法是错误的，理由是_____．
15．在图示电路中，只要使灯发光，应只闭合开关________，要使灯、串联，应闭合开关________；同时闭合开关________是绝不允许的．
16．根据实验现象，完成问题：
（1）如图甲所示，红墨水在热水中比在冷水中扩散得_______（选填“快”或“慢”），由此说明物体内能的大小与物体的_______有关．
（2）如图乙所示，用酒精灯加热试管中的水，当水沸腾后，塞子被试管内的水蒸气推出，此现象相当于四冲程汽油机的_______冲程．
（3）如图丙所示是笔记本电脑的三脚插头，该三脚插头的脚_______（选填“A”、“B”或“C”）与笔记本电脑的金属外壳相连，插头插入三孔插座后，以防外壳带电对人造成伤害．
三、实验题（共12分）
17．（4分）小明同学对串联电路电压规律进行了探究
（猜想与假设）串联电路总电压等于各用电器两端的电压之和
（设计与进行实验）
(1)按图所示的电路图连接电路。
(2)闭合开关，排除故障，用电压表测出L1两端的电压。
(3)在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上。
(4)测出AC间的电压，得出结论。
（交流与评估）
(1)在拆接电路时，开关必须_____。
(2)闭合开关，发现电压表示数为零，则小灯泡的故障可能是_____。
(3)小明用上面的方法能否测出L2两端的电压？为什么？。_____
(4)方法改进后，测出AB、BC、AC间的电压记录在下面表格中，小明分析实验数据得出结论：串联电路总电压等于各用电器两端电压之和。此实验在设计方案上存在的不足之处是_____。改进方法_____。
18．（4分）（实验探究）实验中学物理实验小组的同学用以下实验器材，共同动手动脑，协作完成了测定“额定电压为2.5V的小灯泡电功率”的实验：
(1)小组中小泽同学负责连接电路，连接完后，小王组长检查发现有2根导线连接错误，拆除这2根导线后，剩下如图甲所示电路由小楚同学正确连核完成，且接通电路滑片P向右移动灯会变亮。请你用笔画线代替导线将小楚同学正确的连线展示出来；
（__________）
(2)连好线后小法同学还发现，滑动变阻器滑片P在图甲中的位置不对，她将滑动变阻器调到________端后（选填“A”或“B”），再闭合开关，移动滑片P到某处时，电压表示数如图乙所示，若马上想测量小灯泡的额定功率，接下来的操作应将滑片P向_______（选填“A”或“B”）端移动，同时，眼睛注意观察______表，当其读数为________时，停止移动滑片，并记录另一电表的示数；
(3)小泽同学连接好电路想重做一次，闭合开关，移动滑片P，发现小灯泡始终不亮，电压表有示数，电流表无示数，原因可能是灯出现__________（选填“短路”或“断路”）；
(4)小组同学共同努力排除故障，做了多次实验，记录了多组U、I数据，并绘制了如图丙所示的I—U图像，根据图像信息，小灯泡的额定功率是_________W。
19．（4分）小明在“比较不同物质的吸热能力”实验中。将质量相等的液体A和液体B分别装入烧杯中，固定在铁架台上，用两个相同的酒精灯给它们加热，实验装置如图。
（1）实验器材安装的安装顺序是_________。（选填“自上而下”、“自下而上”）
（2）实验中，物质吸热多少用__________表示。（选填“加热时间”、“升高温度”）
（3）通过实验，小明根据实验数据，得到的温度-时间图像如图丙所示，则直线_________可能是水（选填“A”、“B”），液体A与液体B的比热容之比为_________。
四、作图题（共16分）
20．（8分）请在方框里根据图中的电流方向，填入电流表和元件符号。要求当闭合开关时，两个灯泡都亮起来。（________）
21．（8分）如图，请将下列元件连接成符合安全用电要求的家庭电路。
（_______________）
五、计算题（共22分）
22．（10分）如图所示，是某种电热器的部分简化电路图，电源电压220V，R1 = 220Ω、R2 = 110Ω，通过开关断开与闭合可实现高温和低温两档位的转换。
求：（1）闭合开关S时电热器处于哪个档位；
（2）电热器在低温工作时的电功率；
（3）在高温档工作1min产生的热量。
23．（12分）电饭煲是家庭常用电器，如图所示是小明家的一台电饭煲工作电路图。S为温控开关，加热电阻R1和R2的阻值不随温度变化，图乙是该电饭煲的铭牌。小明在用电高峰期，将该电饭煲装满初温为40 ℃的水，在蒸煮状态下将这些水加热至65℃，用时500s。电饭煲产生的热量84%被水吸收。求:[水的密度为1.0×103kg/m3，比热容为4.2×103 J/(kg.C)]
(1)水吸收的热量。
(2)电阻R1的阻值。
(3)此时电饭煲的实际蒸煮功率。
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、C
3、B
4、D
5、C
6、B
7、A
8、D
9、C
10、A
11、A
12、B
二、填空题（每题5分，共4题，20分）
13、做功 减小
14、2 0.2 电流从电压表负接线柱流入了
15、S1 S2 S2S3
16、快 温度 做功 A
三、实验题（共12分）
17、断开 L1短路或L2发生断路 不能，电压表正负接线柱接反不能正常工作 不能多次进行测量 可串联一个滑动变阻器
18、 A B 电压表 2.5V 断路 0.5
19、自下而上 加热时间 B 1：4
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）高温档（1）220W（1）39600J
23、 (1)4.2×105J；(2)510Ω；(3) 1000W
额定电压
220V
额定功率
蒸煮
1210W
保温
88W
频率
50Hz
容积
4L
学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1分，共30题，30分）
1．小丽家的一只电吹风机铭牌上标有“220V 500W”，一个节能灯泡上标有“220V 5W”。则下列说法中正确的是
A．电吹风机和节能灯泡通电后，电流通过电吹风机做功会更快
B．电吹风机和节能灯泡工作时，电吹风机消耗的电能会更多
C．电吹风机消耗的电能相当于100个节能灯泡消耗电能
D．电吹风机正常工作3min，消耗的电能为0.025度
2．小灯泡的结构如图，按图中连接能让完好的2.5V的灯泡点亮的是
A．B．C．D．
3．下列说法正确的是
A．导体两端电压越大，电流也越大，所以导体电阻随电压增大而减小
B．电阻是导体的一种性质，它的大小跟电压、电流的大小都无关
C．半导体是指温度低到某一数值时，电阻变为零
D．长度越长的导体，电阻越大
4．为保护河流和湖泊宝贵的水资源，我国专门建立地方“河长”负责进行管理。在一些严重缺水的地域，人们会收集露水使用，下图中物态变化与露水的形成相同的是
A．打在枝头的霜B．屋檐下的冰挂
C．消融的雪D．山间的云雾
5．已知物体A的内能小于物体B的内能，下列说法中正确的是（ ）
A．物体A的温度一定低于物体B的温度
B．物体A的质量一定小于物体B的质量
C．物体A有可能可以把热量传递给物体B
D．当物体的温度降到0℃，其内能为零
6．某同学家的电灯均正常工作，当他把“220V 16W”的台灯插入插座后，闭合台灯开关，室内电灯全部熄灭. 发生这一现象的原因可能是
A．插座处短路B．台灯灯头处短路
C．插座处断路D．台灯灯头处断路
7．在电现象中，有四个同学们非常熟悉的实验：a、探究电流与电压的关系；b、探究电流与电阻的关系；c、用伏安法测定值电阻的阻值；d、探究影响电阻大小的因素．关于这四个电学实验，下列说法中不正确的是
A．a实验中可用小灯泡替代定值电阻
B．b实验中滑动变阻器的作用是要控制定值电阻两端的电压不变
C．c实验中滑动变阻器的作用是为了方便多次测量求平均值来减小误差
D．d实验中需要采用控制变量法
8．如图所示的电路，该状态下灯泡能够发光的是（ ）
A．B．
C．D．
9．公共场所严禁吸烟。小明设计了一种简易烟雾报警控制器，如图所示。电路中R0为定值电阻，R为光敏电阻，其阻值随光照强度的增大而减小，烟雾增大到一定程度使电压表的指针偏转到某区域时触发报警系统。以下做法能使控制器在烟雾较淡时就触发报警的是（ ）
A．电压表改成大量程B．增大激光强度C．减小R0阻值D．减小电源电压
10．两个定值电阻R1：R2＝3：2，将它们串联在电路中，通电后它们消耗的电功率之比为（ ）
A．3：2B．2：3C．1：1D．9：4
11．美丽的蓟州，山清水秀、景色怡人。以下美景的形成，与“分子动理论”有关的是
A．春天，槐花飘香B．夏天，泛舟于桥C．秋天，果实落地D．冬天，满天飞雪
12．如图所示，两个小灯泡L1、L2串联，闭合开关S，L1发光，L2不发光，发生这一现象的原因，不可能的是（ ）
A．电源电压较低B．L2发生了断路
C．L2发生了短路D．L2的实际功率很小
二、填空题（每题5分，共4题，20分）
13．如图所示，烧瓶内装适量的水，塞紧塞子，用打气筒向瓶中打气，当塞子跳起来时，可以看到瓶内出现白雾。这说明，气体膨胀对外___________，自身内能___________。
14．如图所示，在探究串联电路的电压关系实验时，小明先用电压表测量了电阻R1两端的电压为1V，然后保持电压表接A点不动，将接B点的那一段导线改接到电路中的C点，电压表示数为3V．已知R1=5Ω，则电阻R2两端的电压为_____V，通过R2的电流为_____A．如果他保持电压表接B点不动，将电压表接A点的那一段导线改接到电路中的C点，这种接法是错误的，理由是_____．
15．在图示电路中，只要使灯发光，应只闭合开关________，要使灯、串联，应闭合开关________；同时闭合开关________是绝不允许的．
16．根据实验现象，完成问题：
（1）如图甲所示，红墨水在热水中比在冷水中扩散得_______（选填“快”或“慢”），由此说明物体内能的大小与物体的_______有关．
（2）如图乙所示，用酒精灯加热试管中的水，当水沸腾后，塞子被试管内的水蒸气推出，此现象相当于四冲程汽油机的_______冲程．
（3）如图丙所示是笔记本电脑的三脚插头，该三脚插头的脚_______（选填“A”、“B”或“C”）与笔记本电脑的金属外壳相连，插头插入三孔插座后，以防外壳带电对人造成伤害．
三、实验题（共12分）
17．（4分）小明同学对串联电路电压规律进行了探究
（猜想与假设）串联电路总电压等于各用电器两端的电压之和
（设计与进行实验）
(1)按图所示的电路图连接电路。
(2)闭合开关，排除故障，用电压表测出L1两端的电压。
(3)在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上。
(4)测出AC间的电压，得出结论。
（交流与评估）
(1)在拆接电路时，开关必须_____。
(2)闭合开关，发现电压表示数为零，则小灯泡的故障可能是_____。
(3)小明用上面的方法能否测出L2两端的电压？为什么？。_____
(4)方法改进后，测出AB、BC、AC间的电压记录在下面表格中，小明分析实验数据得出结论：串联电路总电压等于各用电器两端电压之和。此实验在设计方案上存在的不足之处是_____。改进方法_____。
18．（4分）（实验探究）实验中学物理实验小组的同学用以下实验器材，共同动手动脑，协作完成了测定“额定电压为2.5V的小灯泡电功率”的实验：
(1)小组中小泽同学负责连接电路，连接完后，小王组长检查发现有2根导线连接错误，拆除这2根导线后，剩下如图甲所示电路由小楚同学正确连核完成，且接通电路滑片P向右移动灯会变亮。请你用笔画线代替导线将小楚同学正确的连线展示出来；
（__________）
(2)连好线后小法同学还发现，滑动变阻器滑片P在图甲中的位置不对，她将滑动变阻器调到________端后（选填“A”或“B”），再闭合开关，移动滑片P到某处时，电压表示数如图乙所示，若马上想测量小灯泡的额定功率，接下来的操作应将滑片P向_______（选填“A”或“B”）端移动，同时，眼睛注意观察______表，当其读数为________时，停止移动滑片，并记录另一电表的示数；
(3)小泽同学连接好电路想重做一次，闭合开关，移动滑片P，发现小灯泡始终不亮，电压表有示数，电流表无示数，原因可能是灯出现__________（选填“短路”或“断路”）；
(4)小组同学共同努力排除故障，做了多次实验，记录了多组U、I数据，并绘制了如图丙所示的I—U图像，根据图像信息，小灯泡的额定功率是_________W。
19．（4分）小明在“比较不同物质的吸热能力”实验中。将质量相等的液体A和液体B分别装入烧杯中，固定在铁架台上，用两个相同的酒精灯给它们加热，实验装置如图。
（1）实验器材安装的安装顺序是_________。（选填“自上而下”、“自下而上”）
（2）实验中，物质吸热多少用__________表示。（选填“加热时间”、“升高温度”）
（3）通过实验，小明根据实验数据，得到的温度-时间图像如图丙所示，则直线_________可能是水（选填“A”、“B”），液体A与液体B的比热容之比为_________。
四、作图题（共16分）
20．（8分）请在方框里根据图中的电流方向，填入电流表和元件符号。要求当闭合开关时，两个灯泡都亮起来。（________）
21．（8分）如图，请将下列元件连接成符合安全用电要求的家庭电路。
（_______________）
五、计算题（共22分）
22．（10分）如图所示，是某种电热器的部分简化电路图，电源电压220V，R1 = 220Ω、R2 = 110Ω，通过开关断开与闭合可实现高温和低温两档位的转换。
求：（1）闭合开关S时电热器处于哪个档位；
（2）电热器在低温工作时的电功率；
（3）在高温档工作1min产生的热量。
23．（12分）电饭煲是家庭常用电器，如图所示是小明家的一台电饭煲工作电路图。S为温控开关，加热电阻R1和R2的阻值不随温度变化，图乙是该电饭煲的铭牌。小明在用电高峰期，将该电饭煲装满初温为40 ℃的水，在蒸煮状态下将这些水加热至65℃，用时500s。电饭煲产生的热量84%被水吸收。求:[水的密度为1.0×103kg/m3，比热容为4.2×103 J/(kg.C)]
(1)水吸收的热量。
(2)电阻R1的阻值。
(3)此时电饭煲的实际蒸煮功率。
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、C
3、B
4、D
5、C
6、B
7、A
8、D
9、C
10、A
11、A
12、B
二、填空题（每题5分，共4题，20分）
13、做功 减小
14、2 0.2 电流从电压表负接线柱流入了
15、S1 S2 S2S3
16、快 温度 做功 A
三、实验题（共12分）
17、断开 L1短路或L2发生断路 不能，电压表正负接线柱接反不能正常工作 不能多次进行测量 可串联一个滑动变阻器
18、 A B 电压表 2.5V 断路 0.5
19、自下而上 加热时间 B 1：4
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）高温档（1）220W（1）39600J
23、 (1)4.2×105J；(2)510Ω；(3) 1000W
额定电压
220V
额定功率
蒸煮
1210W
保温
88W
频率
50Hz
容积
4L
