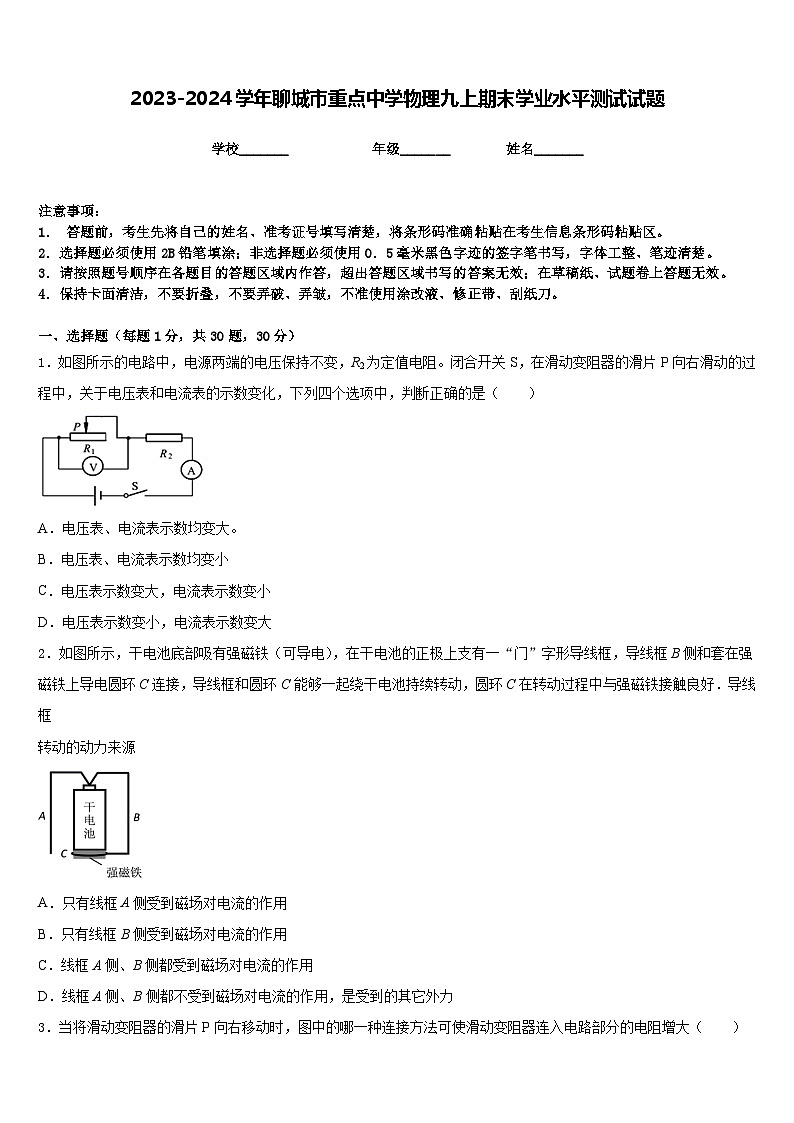

2023-2024学年聊城市重点中学物理九上期末学业水平测试试题含答案

这是一份2023-2024学年聊城市重点中学物理九上期末学业水平测试试题含答案，共9页。试卷主要包含了下列关于能量的说法，正确的是，关于燃料的热值下列说法正确的是，下列实例中，力对物体做功的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项：
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．如图所示的电路中，电源两端的电压保持不变，R2为定值电阻。闭合开关S，在滑动变阻器的滑片P向右滑动的过程中，关于电压表和电流表的示数变化，下列四个选项中，判断正确的是（ ）
A．电压表、电流表示数均变大。
B．电压表、电流表示数均变小
C．电压表示数变大，电流表示数变小
D．电压表示数变小，电流表示数变大
2．如图所示，干电池底部吸有强磁铁（可导电），在干电池的正极上支有一“门”字形导线框，导线框B侧和套在强磁铁上导电圆环C连接，导线框和圆环C能够一起绕干电池持续转动，圆环C在转动过程中与强磁铁接触良好．导线框
转动的动力来源
A．只有线框A侧受到磁场对电流的作用
B．只有线框B侧受到磁场对电流的作用
C．线框A侧、B侧都受到磁场对电流的作用
D．线框A侧、B侧都不受到磁场对电流的作用，是受到的其它外力
3．当将滑动变阻器的滑片P向右移动时，图中的哪一种连接方法可使滑动变阻器连入电路部分的电阻增大（ ）
A．B．C．D．
4．随着技术的进步，LED常被用作光源或信号显示器，制作LED的关键材料是（ ）
A．绝缘体B．普通导体C．超导体D．半导体
5．甲、乙两个磁极附近有一个小磁针，小磁针静止时的指向如图所示（涂黑的为N极），那么
A．甲、乙都是N极B．甲、乙都是S极
C．甲是N极，乙是S极D．甲是S极，乙是N极
6．下列关于能量的说法，正确的是
A．电水壶工作时，将内能转化为电能
B．在汽油机的压缩冲程中，内能转化为机械能
C．“神十”飞船加速升空时，它的动能增加，机械能不变
D．金属汤勺放在热汤中，汤勺温度升高，这说明内能是可以转移的
7．关于燃料的热值下列说法正确的是（ ）
A．容易燃烧的燃料热值一定大
B．燃料的热值与燃料的燃烧情况有关
C．0.5kg的煤油和1.5kg的煤油热值一样大
D．煤的热值比干木材的大，煤燃烧放出的热量比干木材放出的热量多
8．小明梳理反思了“电和磁”的相关知识，下列归纳整理正确的是（ ）
①磁感线是磁体周围空间实际存在的曲线
②在研究磁场时，引入“磁感线”，这是类比法
③磁场看不见摸不着，但是可以借助小磁针感知它的存在
④地磁场的磁感线是从地球的地理南极附近发出到地理北极附近
A．①④B．②④C．①③D．③④

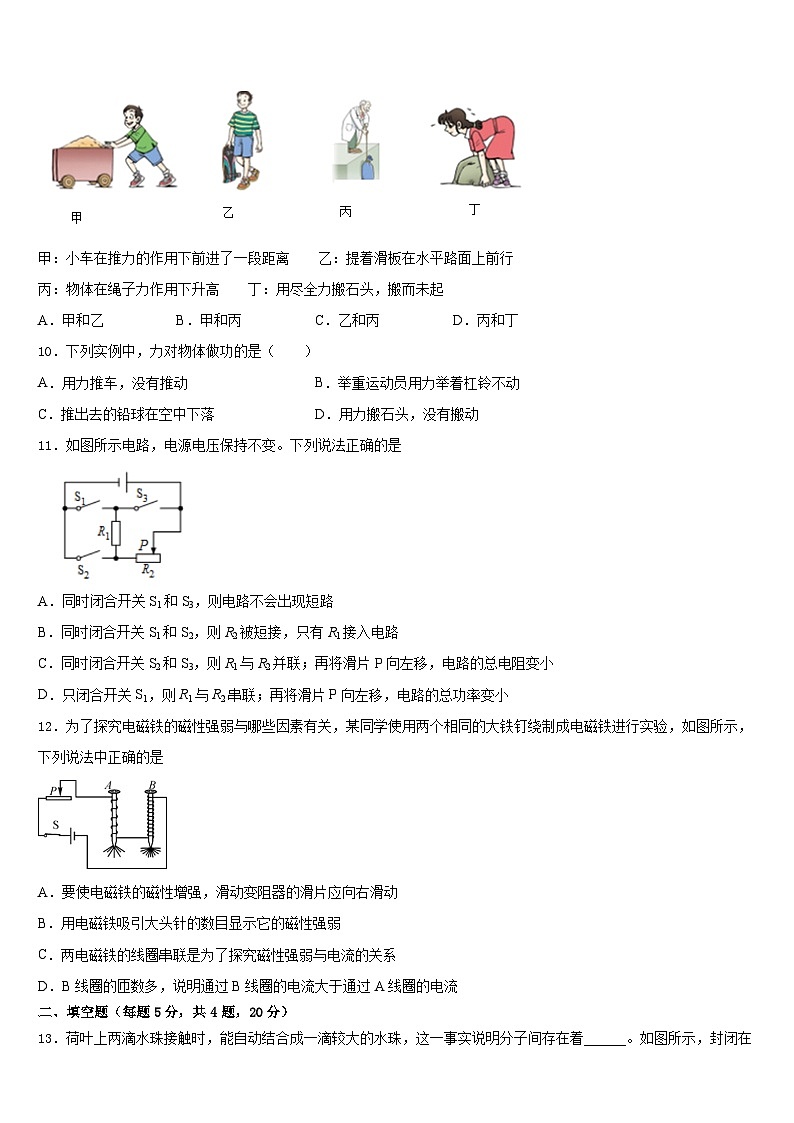

9．下列生活实例中，力对物体做功的有
甲：小车在推力的作用下前进了一段距离 乙：提着滑板在水平路面上前行
丙：物体在绳子力作用下升高 丁：用尽全力搬石头，搬而未起
A．甲和乙B．甲和丙C．乙和丙D．丙和丁
10．下列实例中，力对物体做功的是（ ）
A．用力推车，没有推动B．举重运动员用力举着杠铃不动
C．推出去的铅球在空中下落D．用力搬石头，没有搬动
11．如图所示电路，电源电压保持不变。下列说法正确的是

A．同时闭合开关S1和S3，则电路不会出现短路
B．同时闭合开关S1和S2，则R2被短接，只有R1接入电路
C．同时闭合开关S2和S3，则R1与R2并联；再将滑片P向左移，电路的总电阻变小
D．只闭合开关S1，则R1与R2串联；再将滑片P向左移，电路的总功率变小
12．为了探究电磁铁的磁性强弱与哪些因素有关，某同学使用两个相同的大铁钉绕制成电磁铁进行实验，如图所示，下列说法中正确的是
A．要使电磁铁的磁性增强，滑动变阻器的滑片应向右滑动
B．用电磁铁吸引大头针的数目显示它的磁性强弱
C．两电磁铁的线圈串联是为了探究磁性强弱与电流的关系
D．B线圈的匝数多，说明通过B线圈的电流大于通过A线圈的电流
二、填空题（每题5分，共4题，20分）
13．荷叶上两滴水珠接触时，能自动结合成一滴较大的水珠，这一事实说明分子间存在着______。如图所示，封闭在注射器筒内的空气很容易被压缩，这实验说明分子间有______。个大粒圆的爆米花芳香扑鼻，该现象说明分子不停地______。
14．在进行英语听力测试时，各考场的有线扬声器是同时开播，也是同时停播的．它们的连接方式是_____联，原因是它们_____（选填“能”或“不能”）独立工作．
15．小明同学患了近视眼，使远处物体的像落在视网膜_____（填“前”或“后”）方而看不清远处物体．现在有一种治疗手术，采用激光对角膜进行处理，使晶状体和角膜构成的透镜对光的偏折能力变得_____（填“强”或“弱”）些．
16．如图所示,电阻R1=R2=4 Ω，电源电压保持不变，当S1、S2都闭合时，电流表的示数为0.75 A，电路的总电阻是_____ Ω；当S1闭合、S2断开时，电流表的示数是_____ A。
三、实验题（共12分）
17．（4分）实验课：探究电流跟电阻的关系．已知电源电压为4.5V且保持不变，滑动变阻器（40Ω 1A）、以及符合实验要求的电表、开关和导线．如图（甲）是没有连接完整的电路．
（1）请将图甲所示的实物电路连接完整，要求滑片向左移动，电流表示数变大．
（_____）
（2）小亮同学连好电路后闭合开关，移动滑动变阻器滑片P，电流表无示数，电压表有示数，则故障可能是_____（写出一种即可）．
（3）小亮同学排除故障后闭合开关，移动滑动变阻器滑片P，同时，眼睛应注视_____．
A．电流表示数 B．电压表示数 C．滑动变阻器滑片
（4）小亮完成探究电流与电阻的关系，画出乙的I﹣R图象，实验中当接入5Ω电阻完成实验后，换用15Ω的电阻时，滑动变阻器的滑片应向_____移动滑片；使电压表示数仍然为_____V．
（5）实验中小亮多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图乙所示的电流I随电阻R变化的图象．由图象可以得出结论：_____．
（6）第（5）问中，小亮多次改变R的阻值，并记录各次电流表的示数，为了能够完成实验，更换的电阻阻值不能够大于_____Ω．
（7）小明在探究电流与电压的关系，调节滑动变阻器，测出通过电阻R的电流和对应的电压值，如表所示，分析数据后发现表格中电流值与电压值不成正比，检查两电表均无故障，你认为可能的原因是_____；
（8）另一组的小明同学测量某小灯泡的电阻，连接好电路的最后一根导线后，检查连接无误后闭合开关发现小灯泡不亮．小明接下来应该_____．
（9）小红同学想测量一个额定电压为3.8V的小灯泡的额定电功率，发现电压表的0～15V量程坏了，0～3V完好，结果聪明的小红还是利用用图甲的器材完成了实验，她是将_____，当电压表示数为_____V时，灯泡正常发光，此时电流表示数为如图丙时，则该灯泡的额定功率为_____W．
18．（4分）在探究“导体产生的热量与导体两端的电压、导体的电阻和通电时间关系”的实验中实验装置如图，两烧瓶A、B中煤油质量相等，两只温度计示数相同，电阻丝的阻值 R 1> R 2。
（1）烧瓶中不装水而装煤油，是因为水的比热容较 ____________ （选填“大”或“小”）。
（2）闭合开关后，发现 B中温度计的示数上升较快。则B中电阻丝放出的热量比A中放出的热量 _________（选填“多”或“少”）。由此得出结论：当导体两端的电压和通电时间相同时，导体电阻越_________，导体产生的热量越多（选填“大”或“小”）。
（3）电烘箱高温和低温两档的调节是通过改变接入电路的电阻丝的长度来实现的。由上述实验可知：低温档接入电路的电阻丝比高温档要 __________（选填“长”或“短”）一些。
19．（4分）用伏安法测未知电阻Rx的阻值，若实验中只有一个电压表和一个已知电阻R0，小明设计了如图所示的电路，同样可以测量未知电阻Rx，请在空格内将实验步骤补充完整．
（1）闭合开关_____，用电压表测出待测电阻Rx两端的电压为Ux．
（2）闭合开关_____，用电压表测出电源的电压U．
（3）请写出用测量值U、Ux及R0来表示Rx的表达式：Rx＝_____．
（4）该装置的缺点是_____．
四、作图题（共16分）
20．（8分）在如图所示电路的〇里填上适当的电表符号，使开关闭合后L1、L2都能发光。
（_______）
21．（8分）设计一个病床呼叫电路．要求：开关S1控制指示灯L1和电铃；开关S2控制指示灯L2和电铃．请在图中连线，形成符合要求的完整电路图．
（______）
五、计算题（共22分）
22．（10分）如图所示，电源电压可调，小灯泡上标有“6V 0.5A”的字样（不考虑温度对小灯泡电阻的影响），电流表量程0～0.6A，电压表量程0～3V，滑动变阻器规格为“20Ω1A”
（1）电源电压调至6V，闭合开关S1和S2，移动滑动变阻器滑片P，使小灯泡正常发光，电流表示数为0.6A，则电压表的示数是多少？R0的阻值是多少？
（2）电源电压调至8V，断开开关S1，闭合开关S2，为了保证电路安全，求滑动变阻器的阻值变化范围．
23．（12分）在家用电器调查活动中，小亮让电热水器单独工作2min，测得家中如图所示的电能表转盘转了70r，电热水器中50L的水升温1℃。求：
（1）这个电热水器的实际功率；
（2）该热水器的加热效率；
（3）若用酒精作为燃料，在不计能量损失的情况下，使相同质量的水升高相同的温度，需燃烧多少千克的酒精？（c水＝4.2×103J／(kg·℃）；酒精的热值q=3.0×107J/kg）
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、B
3、A
4、D
5、A
6、D
7、C
8、D
9、B
10、C
11、C
12、B
二、填空题（每题5分，共4题，20分）
13、引力 间隙 运动
14、并 能
15、前 、 弱
16、2 0.75
三、实验题（共12分）
17、 电阻断路 B 右以 3 在电压不变时，通过电阻的电流与电阻大小成反比 40 电流表使用前没有校零 减小滑动变阻器连入电路中的电阻，观察灯的发光情况 电压表并联在变阻器的两端 0.7 1.672
18、大 多 小 长
19、S、断开S1 S、S1 不能多次测量求平均值
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）0V， 60Ω；（2）4Ω～7.2Ω．
23、（1）2100W；（2）83.3%；（3）0.007kg。
U（V）
1.0
1.5
2.0
2.5
3.0
3.5
I（A）
0.13
0.18
0.23
0.28
0.33
0.38
