2023-2024学年山东省青岛实验中学物理九上期末学业水平测试模拟试题含答案

这是一份2023-2024学年山东省青岛实验中学物理九上期末学业水平测试模拟试题含答案，共8页。试卷主要包含了答题时请按要求用笔等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．某导体中的电流与它两端电压的关系如图所示，下列分析正确的是（ ）
A．当导体两端的电压为0时，电阻为0
B．该导体的电阻随电压的增大而减小
C．当导体两端的电压为0时，电流为0
D．该导体的电阻值是0.2Ω
2．下列选项中，有关物理学家和他的主要贡献对应正确的是（ ）
A．法拉第——发现电子B．奥斯特——电流的磁效应
C．焦耳——惯性定律D．牛顿——电流的热效应
3．对甲、乙两种物质同时持续加热，其温度随时间变化的图象如图所示，下列说法正确的是
A．甲物质的沸点一定是
B．乙物质的熔点一定是
C．甲物质在内一定持续吸收热量
D．乙物质在内一定是固液共存态

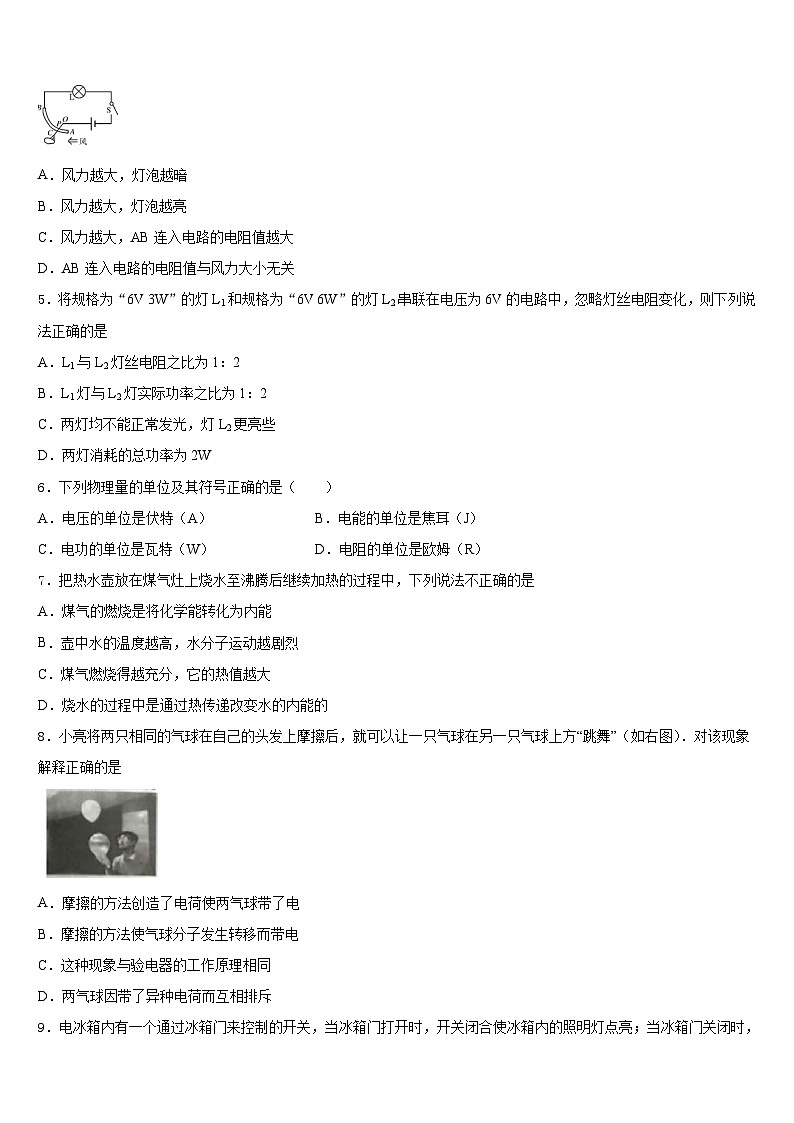

4． “风力测试仪”的原理如图所示．电源电压恒定不变，L为小灯泡，AB为阻值均匀的电阻丝，闭合开关S，有风时，重物受风力的作用而发生偏转，则下列说法中正确的是
A．风力越大，灯泡越暗
B．风力越大，灯泡越亮
C．风力越大，AB连入电路的电阻值越大
D．AB连入电路的电阻值与风力大小无关
5．将规格为“6V 3W”的灯L1和规格为“6V 6W”的灯L2串联在电压为6V的电路中，忽略灯丝电阻变化，则下列说法正确的是
A．L1与L2灯丝电阻之比为1：2
B．L1灯与L2灯实际功率之比为1：2
C．两灯均不能正常发光，灯L2更亮些
D．两灯消耗的总功率为2W
6．下列物理量的单位及其符号正确的是（ ）
A．电压的单位是伏特（A）B．电能的单位是焦耳（J）
C．电功的单位是瓦特（W）D．电阻的单位是欧姆（R）
7．把热水壶放在煤气灶上烧水至沸腾后继续加热的过程中，下列说法不正确的是
A．煤气的燃烧是将化学能转化为内能
B．壶中水的温度越高，水分子运动越剧烈
C．煤气燃烧得越充分，它的热值越大
D．烧水的过程中是通过热传递改变水的内能的
8．小亮将两只相同的气球在自己的头发上摩擦后，就可以让一只气球在另一只气球上方“跳舞”（如右图）．对该现象解释正确的是
A．摩擦的方法创造了电荷使两气球带了电
B．摩擦的方法使气球分子发生转移而带电
C．这种现象与验电器的工作原理相同
D．两气球因带了异种电荷而互相排斥

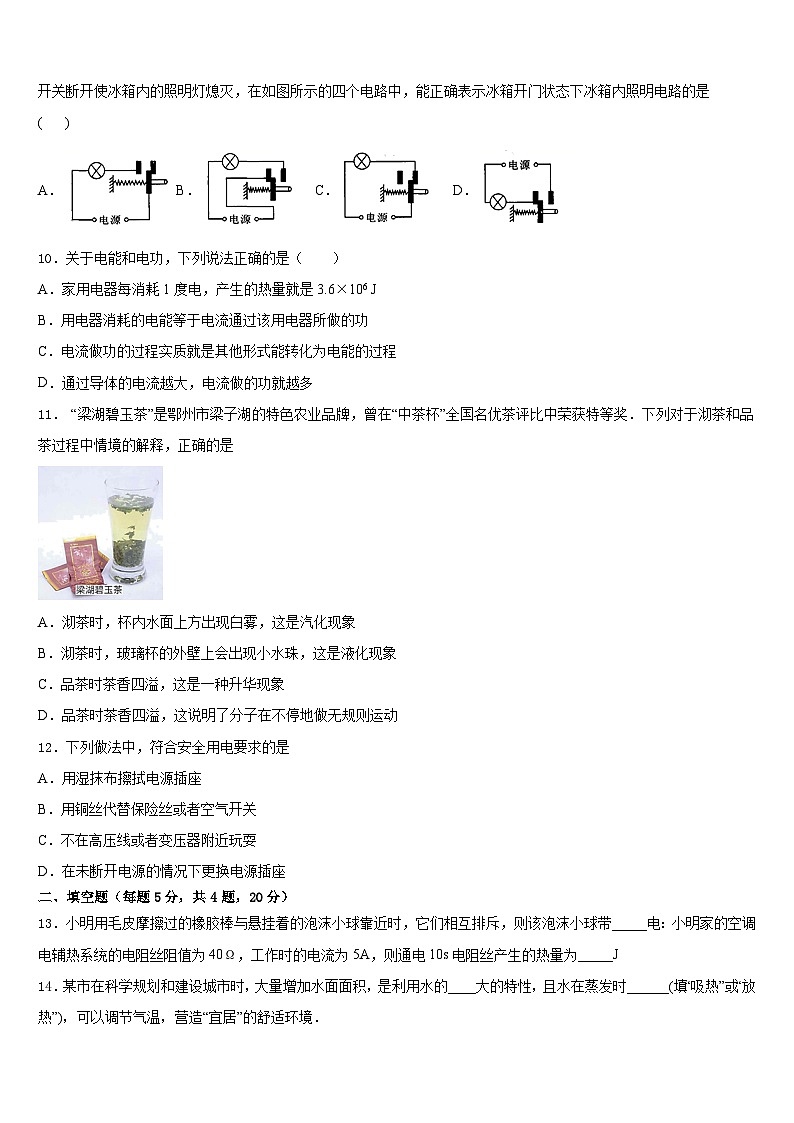

9．电冰箱内有一个通过冰箱门来控制的开关，当冰箱门打开时，开关闭合使冰箱内的照明灯点亮；当冰箱门关闭时，开关断开使冰箱内的照明灯熄灭，在如图所示的四个电路中，能正确表示冰箱开门状态下冰箱内照明电路的是 ( )
A．B．C．D．
10．关于电能和电功，下列说法正确的是（ ）
A．家用电器每消耗1度电，产生的热量就是3.6×106 J
B．用电器消耗的电能等于电流通过该用电器所做的功
C．电流做功的过程实质就是其他形式能转化为电能的过程
D．通过导体的电流越大，电流做的功就越多
11． “梁湖碧玉茶”是鄂州市梁子湖的特色农业品牌，曾在“中茶杯”全国名优茶评比中荣获特等奖．下列对于沏茶和品茶过程中情境的解释，正确的是
A．沏茶时，杯内水面上方出现白雾，这是汽化现象
B．沏茶时，玻璃杯的外壁上会出现小水珠，这是液化现象
C．品茶时茶香四溢，这是一种升华现象
D．品茶时茶香四溢，这说明了分子在不停地做无规则运动
12．下列做法中，符合安全用电要求的是
A．用湿抹布擦拭电源插座
B．用铜丝代替保险丝或者空气开关
C．不在高压线或者变压器附近玩耍
D．在未断开电源的情况下更换电源插座
二、填空题（每题5分，共4题，20分）
13．小明用毛皮摩擦过的橡胶棒与悬挂着的泡沫小球靠近时，它们相互排斥，则该泡沫小球带_____电：小明家的空调电辅热系统的电阻丝阻值为40Ω，工作时的电流为5A，则通电10s电阻丝产生的热量为_____J
14．某市在科学规划和建设城市时，大量增加水面面积，是利用水的____大的特性，且水在蒸发时______(填“吸热”或“放热”)，可以调节气温，营造“宜居”的舒适环境．
15．街道上的路灯同时发光同时熄灭，如果看到其中一盏灯因故障而熄灭，但其他路灯依然发光，由此可以断定路灯的连接方式为_____联（选填“串”或“并”），此时电路的总电阻比这盏灯没有熄灭前_____（选填“变大”、“变小”）．
16．甲、乙两个电热器的电阻之比为5：4，通过的电流之比为2：1，通电时间之比为1：2，则电流通过甲、乙两个电热器产生的热量之比为________．
三、实验题（共12分）
17．（4分）为了探究“电流产生的热量与电阻大小的关系”，小伟同学采用了如图的实验装置，其中R1＜R1．
（1）甲、乙两瓶中装入了质量和初温度相同的同种液体的原因是_____．
（1）实验中R1、R1采用_____（填“串联”或“并联”）的连接方法是为了控制_____、_____相同．
（3）在通电时间相同时，两玻璃管内煤油上升较高的是_____（填“甲”或“乙”）瓶．由此可知_____
18．（4分）同学们在做“测量小灯泡功率”的实验时，选取了一个标有“2.5V”的小灯泡和如图所示的实验器材。
（1）请你用笔画线代替导线，在答题卡相应位置完成该实验电路的连接。要求滑动变阻器滑片P向左端滑动时，小灯泡亮度逐渐变亮。
（______）
（2）同学们正确连接电路后，闭合开关发现灯泡不发光，电流表指针有明显偏转，电压表却无示数，产生这一故障的原因是_____。
（3）故障排除后，移动滑动变阻器的滑片，当电压表的示数为2.5V时，电流表的示数如图乙所示为_____A，小灯泡的额定功率为_____W。
（4）根据测出的数据，同学们画出了小灯泡的电流与电压变化的关系图象，如图丙所示。发现不是直线而是曲线，其主要原因是_____。
19．（4分）在“测量小灯泡的额定功率”实验中，灯泡上标有“3.8V”字样，电源电压恒定。
（1）请你用笔画线代替导线，将图1中的实物电路连接完整。
（______________）
（2）连接完电路后，开关试触时，发现灯泡不亮，电流表无示数，电压表的示数接近电源电压，其故障原因可能是________________________。
（3）故障排除后，开始实验，在移动滑片的过程中，眼睛应注视________的示数，直至灯泡正常发光，此时电流表的示数如图2所示，则灯泡的额定功率为 ________W。
（4）完成上述实验后，小聪向老师要了一个已知阻值为R0的电阻和一个单刀双掷开关，借助部分现有的实验器材，设计了如图3所示的电路，也测出了灯泡的额定功率。请完成下列实验步骤：
①闭合开关S1，将S2拨到触点________（选填“1”或“2”），移动滑片，使电压表的示数为________V；
②再将开关S2拨到触点________（选填“1”或“2”），保持滑片的位置不动，读出电压表的示数U；
③灯泡额定功率的表达式为P额=________（用已知量和测量量表示）。
四、作图题（共16分）
20．（8分）请在图中用笔画线代替导线将电灯、开关和插座正确接入家庭电路。
（______）
21．（8分）用笔画线表示导线，将图中的电灯（规格“220V 40W”）、开关（开关控制两盏灯）和插座（插座单独使用）接入家庭电路中。
（______）
五、计算题（共22分）
22．（10分）在一个标准大气压下，把质量是5kg，初温是40℃的水烧开，试求：[干木柴的热值为，水的比热容是]
(1)水需要吸收多少热量？
(2)如果干木柴完全燃烧放出的热量全部被水吸收，需要完全燃烧多少千克的干木柴？
23．（12分）张强妈妈买了一个新的电饭煲，张强从说明书中，得知下表中的信息，工作电路图如图甲所示，S1为温控开关，加热电阻R1和R2的阻值不随温度变化．求：
（1）电饭煲在“保温”状态下正常工作时，通过电饭煲的电流；
（2）电阻R2的阻值；
（3）某周末的晚饭时，张强想利用自家电能表（如图乙）测量家庭电路的实际电压．于是他关闭了家中其它所有用电器，只让电饭煲在“蒸煮”状态下工作，观察到电能表的转盘在1min内转了50转．求家庭电路的实际电压．
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、B
3、C
4、B
5、D
6、B
7、C
8、C
9、C
10、B
11、D
12、C
二、填空题（每题5分，共4题，20分）
13、负 104
14、比热容 吸热
15、并 变大
16、5：2
三、实验题（共12分）
17、便于用温度计升高的示数反应电阻丝放热的多少 串联 电流 通电时间 乙 在电流和通电时间相同时，电阻越大，电流产生的热量越多
18、 灯泡短路 0.56 1.4 灯丝的电阻随温度的升高而增大，不是一个定值
19、 灯泡处断路 电压表 1.52 2 3.8 1
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1) ；(2)0.105kg
23、（1）0.4A；（2）510Ω；（3）200V
