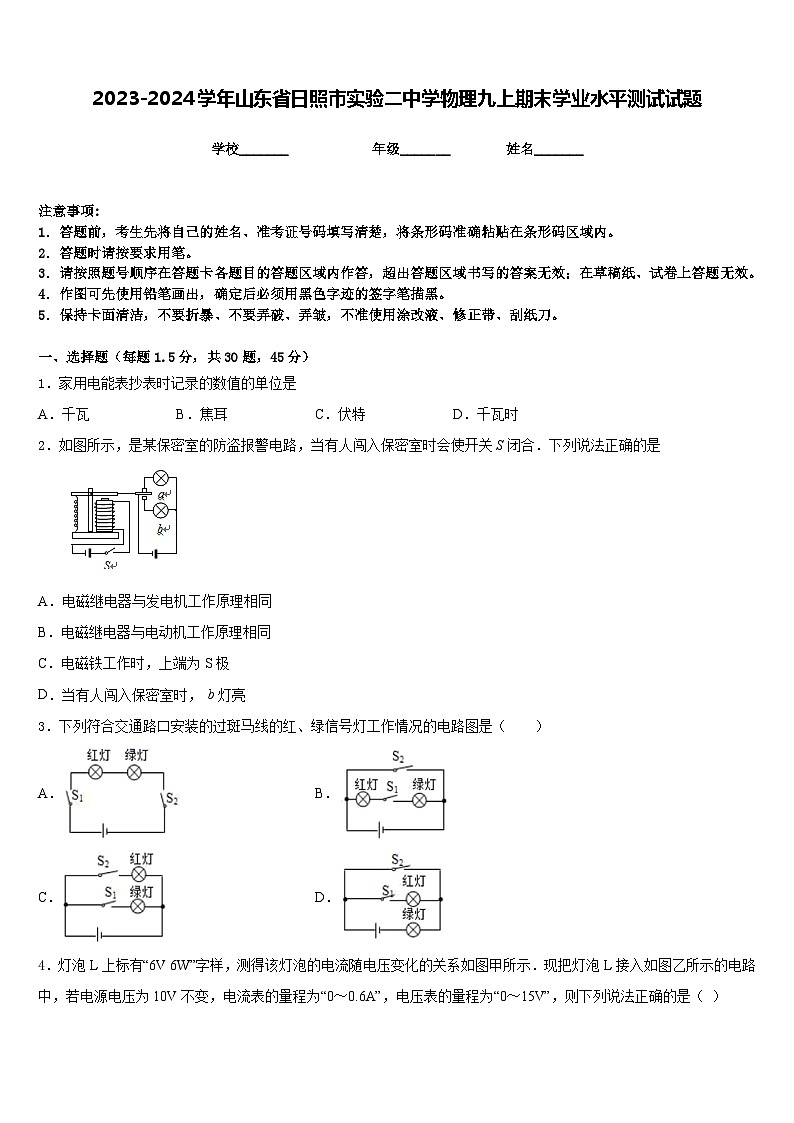

2023-2024学年山东省日照市实验二中学物理九上期末学业水平测试试题含答案

这是一份2023-2024学年山东省日照市实验二中学物理九上期末学业水平测试试题含答案，共14页。试卷主要包含了答题时请按要求用笔，公共场所严禁吸烟等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1.5分，共30题，45分）
1．家用电能表抄表时记录的数值的单位是
A．千瓦B．焦耳C．伏特D．千瓦时
2．如图所示，是某保密室的防盗报警电路，当有人闯入保密室时会使开关S闭合．下列说法正确的是
A．电磁继电器与发电机工作原理相同
B．电磁继电器与电动机工作原理相同
C．电磁铁工作时，上端为S极
D．当有人闯入保密室时， b灯亮
3．下列符合交通路口安装的过斑马线的红、绿信号灯工作情况的电路图是（ ）
A．B．
C．D．

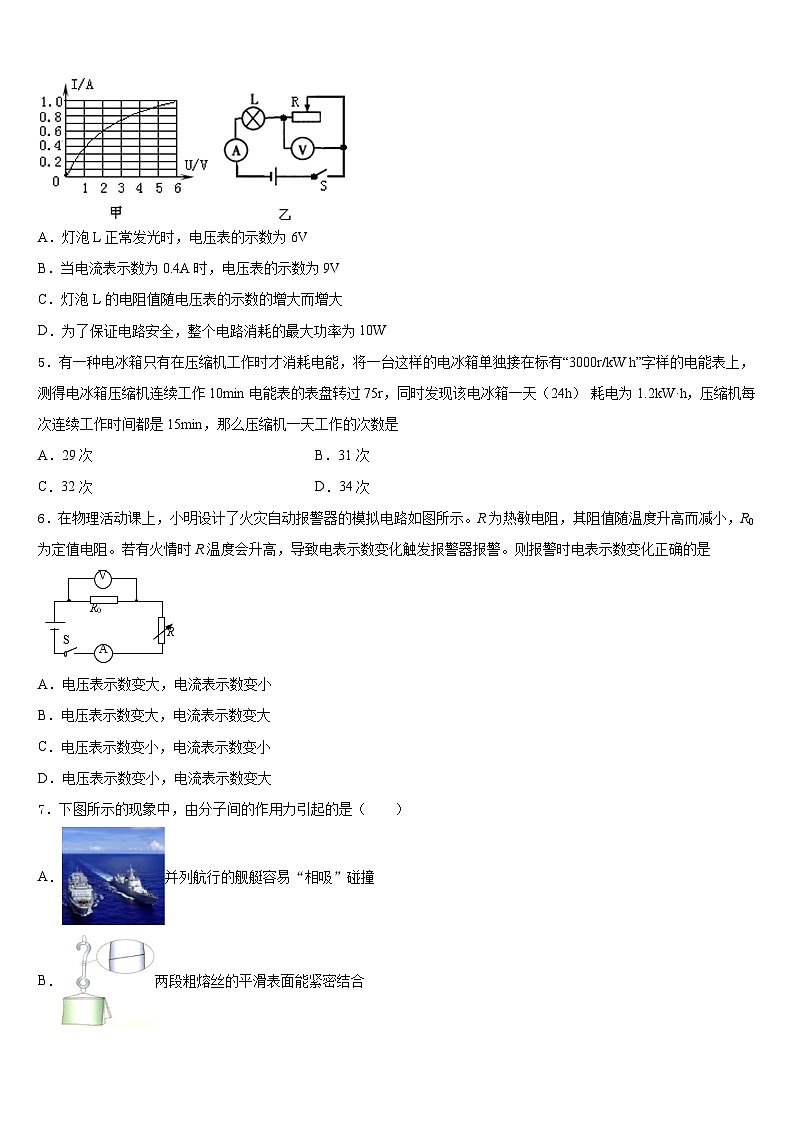

4．灯泡L上标有“6V 6W”字样，测得该灯泡的电流随电压变化的关系如图甲所示．现把灯泡L接入如图乙所示的电路中，若电源电压为10V不变，电流表的量程为“0～0.6A”，电压表的量程为“0～15V”，则下列说法正确的是（ ）
A．灯泡L正常发光时，电压表的示数为6V
B．当电流表示数为0.4A时，电压表的示数为9V
C．灯泡L的电阻值随电压表的示数的增大而增大
D．为了保证电路安全，整个电路消耗的最大功率为10W
5．有一种电冰箱只有在压缩机工作时才消耗电能，将一台这样的电冰箱单独接在标有“3000r/kW h”字样的电能表上，测得电冰箱压缩机连续工作10min电能表的表盘转过75r，同时发现该电冰箱一天（24h） 耗电为1.2kW·h，压缩机每次连续工作时间都是15min，那么压缩机一天工作的次数是
A．29次B．31次
C．32次D．34次
6．在物理活动课上，小明设计了火灾自动报警器的模拟电路如图所示。R为热敏电阻，其阻值随温度升高而减小，R0为定值电阻。若有火情时R温度会升高，导致电表示数变化触发报警器报警。则报警时电表示数变化正确的是
A．电压表示数变大，电流表示数变小
B．电压表示数变大，电流表示数变大
C．电压表示数变小，电流表示数变小
D．电压表示数变小，电流表示数变大
7．下图所示的现象中，由分子间的作用力引起的是（ ）
A．并列航行的舰艇容易“相吸”碰撞
B．两段粗熔丝的平滑表面能紧密结合

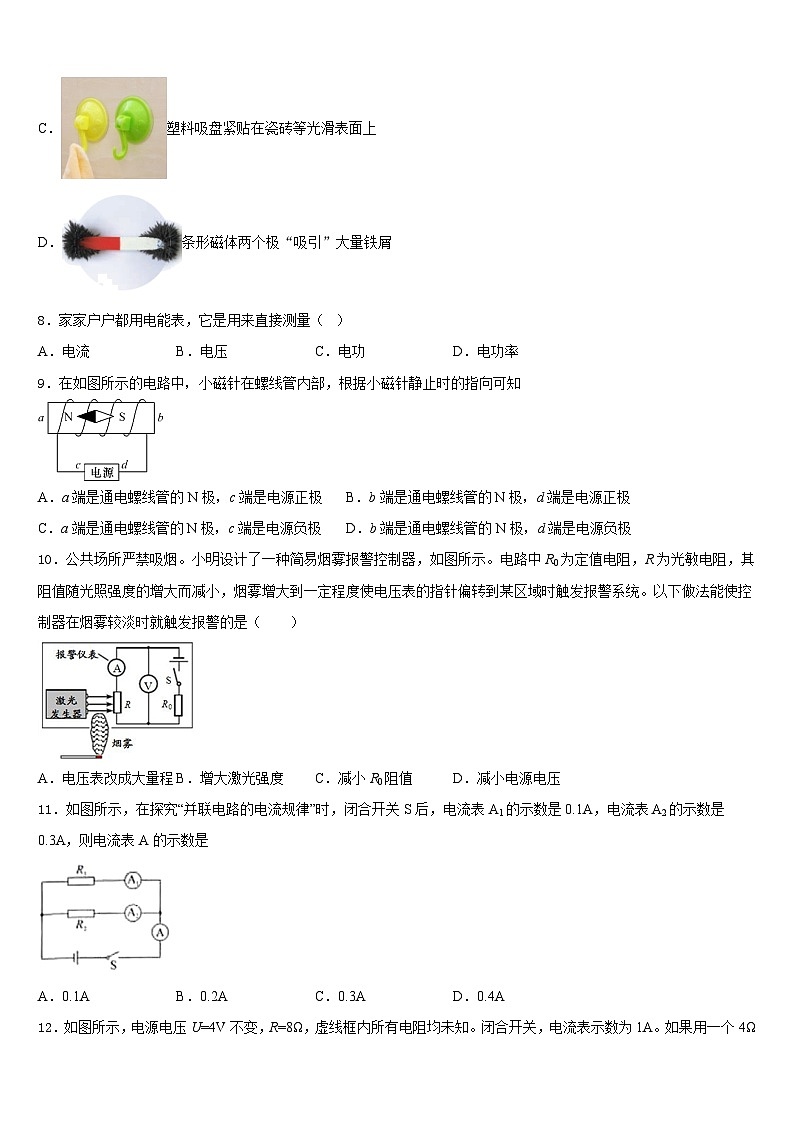

C．塑料吸盘紧贴在瓷砖等光滑表面上
D．条形磁体两个极“吸引”大量铁屑
8．家家户户都用电能表，它是用来直接测量（ ）
A．电流B．电压C．电功D．电功率
9．在如图所示的电路中，小磁针在螺线管内部，根据小磁针静止时的指向可知
A．a端是通电螺线管的N极，c端是电源正极B．b端是通电螺线管的N极，d端是电源正极
C．a端是通电螺线管的N极，c端是电源负极D．b端是通电螺线管的N极，d端是电源负极
10．公共场所严禁吸烟。小明设计了一种简易烟雾报警控制器，如图所示。电路中R0为定值电阻，R为光敏电阻，其阻值随光照强度的增大而减小，烟雾增大到一定程度使电压表的指针偏转到某区域时触发报警系统。以下做法能使控制器在烟雾较淡时就触发报警的是（ ）
A．电压表改成大量程B．增大激光强度C．减小R0阻值D．减小电源电压
11．如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A1的示数是0.1A，电流表A2的示数是0.3A，则电流表A的示数是
A．0.1AB．0.2AC．0.3AD．0.4A
12．如图所示，电源电压U=4V不变，R=8Ω，虚线框内所有电阻均未知。闭合开关，电流表示数为1A。如果用一个4Ω的定值电阻替换R，虚线框内的电阻均保持不变，则电流表示数将变为
A．2AB．1.5AC．1.2AD．0.5A
13．关于分子动理论和内能，下列说法正确的是
A．物体内能增大，温度一定升高
B．物体的温度升高，分子运动一定加剧
C．分子之间存在引力时，就没有斥力
D．温度低的物体内能一定比温度高的物体的内能少
14．如图为接入闭合电路中阻值不同的两个电阻的电流随电压变化的I─U图从图中可知 ( )
A．R1＞R2
B．R1、R2串联后，总电阻I─U图线在区域Ⅱ内
C．R1、R2并联后，总电阻I─U图线在区域Ⅲ内
D．R1、R2并联后，总电阻I─U图线在区域I内
15．如图所示是汽油机未按工作循环顺序排列的各冲程示意图，正确的排列顺序应该是 。工作时，将内能转化成机械能的是 。
A．乙甲丙丁 丙
B．丁甲丙乙 丙
C．丁甲丙乙 甲
D．甲丙丁乙 甲
16．12月20日，在太原卫星发射中心用长征四号乙运载箭，以“一箭九星”的方式成功发射，在加速升空的过程中，卫星的
A．动能减少
B．重力势能、机械能均增加
C．机械能不变
D．动能、机械能均不变
17．取质量、初温都相同的甲、乙两种不同的液体，分别装在相同的容器中．现分别对它们加热，控制实验条件使它们在相同的时间内吸收的热量相同．下图是这两种液体在沸腾前其温度随加热时间变化的图象，根据此图象，判断下列说法中正确的是（ ）
A．甲液体的比热容大于乙液体的比热容
B．甲、乙液体吸收热量相同时，乙液体的温度一定较高
C．甲、乙液体被加热相同时间，甲液体的温度变化较大
D．加热到甲、乙液体升高的温度相同时，乙液体吸收的热量较多
18．两只外形相同，额定电压都是220V，额定功率标记无法看清且额定功率相差较大的白炽灯，下面判断其额定功率大小的方法中，错误的是（ ）
A．将两灯泡串联接在220V电源上，亮度小的额定功率大
B．将两灯泡并联在220V的电源上，亮度小的额定功率小
C．看灯丝，灯丝较粗的额定功率小
D．测两灯泡的电阻，电阻小的额定功率大
19．下列说法中正确的是
A．实验表明，通过导体的电流与导体两端的电压成正比
B．实验表明，导体中的电流与其电阻成反比
C．由I=变形可得R=。由此可知，“导体的电阻跟它两端的电压成正比，跟电流成反比”
D．用伏安法测量定值电阻阻值时，应该多次测量电压及电流的值，根据实验测得的电压及电流值算出电阻，并求其平均值
20．如图所示，要使开关s闭合后小灯泡能够发光，在金属夹A、B间可接入的物品是
A．橡皮B．钢直尺C．塑料尺D．干燥的小木棍
21．小珠梳理归纳了磁的知识，其中正确的是
①磁场看不见摸不着，但是可以借助小磁针感知它的存在
②条形磁体两端的磁性最强，中间磁性最弱
③地球周围存在地磁场，地磁场两极与地理两极完全重合
④磁体间只有相互接触时才有力的作用
A．①②B．②③
C．③④D．①④
22．如图是一条刚装好的家庭电路，在未装保险丝之前，先把灯泡L0接在装保险盒的两个接线柱上，当只闭合S1时，L0和L1发光都偏暗；当只闭合S2时，L0正常发光；当只闭合S3时，L0不发光．则下列判断正确的是（四只灯泡的额定电压均为220V）（ ）
A．灯泡L1所在支路正常
B．灯泡L2所在支路正常
C．灯泡L3所在支路正常
D．装好保险丝，合上所有开关后，灯泡都能正常发光
23．如图所示的电路中，当只闭合开关S1时，电流表、电压表的示数分别为I1、U1，当开关S1、S2都闭合时，电流表、电压表的示数分别为I2、U2，则下列关系式正确的是( )
A．I2＝I1、U2＜U1B．I2＞I1、U2＝U1
C．I2＞I1、U2＞U1D．I2＜I1、U2＜U1
24．对下列物理量的认识中，最接近实际的是
A．中学生的正常体温是41 ℃B．考试专用的中性笔长约10 dm
C．一节新干电池的电压为1.5 VD．家用电风扇的额定功率约2000 W
25．图甲中的A、B分别为小灯泡和定值电阻的I﹣U图像，小灯泡和电阻的连接情况如图乙所示，电源电压12V，下列说法正确的是（ ）
A．小灯泡电阻随温度的增大而减小
B．电阻R的电功率为1.8W
C．灯泡的实际电功率为1.6W
D．电阻R的阻值为16Ω
26．关于能源、信息和材料下列说法正确的是
A．核电站的核心设备是核反应堆，其中发生的核聚变是可控的链式反应
B．石油、煤炭、天然气、核燃料是不可再生能源
C．超导材料可应用于电饭锅和远距离输电线
D．激光在光导纤维传播过程中会在拐弯处泄漏出去
27．在开展研学旅行活动中，若发生雷电，下列有关防雷的措施错误的是（ ）
A．在山区遇雷雨时，最好进入山洞避雨，但不要触及洞壁，同时双脚并拢
B．在山区遇雷雨躲入旅游车厢内最安全，但进入车厢时手可接触金属部分
C．在开阔地行走时不要举着雨伞或肩扛长的金属物
D．不要在大树底下躲雨
28．一群蜜蜂突然飞入我市一处民宅,民警在救援时将装有蜂蜜的木桶置于宅门外,蜜蜂陆续飞入桶中,这种做法利用的原理是
A．物质是由分子构成的B．分子在不停地做无规则运动
C．分子间有引力D．分子间有斥力
29．图中的几种用电器的额定功率最接近1000瓦的是
A．电风扇B．电脑
C．台灯D．电饭锅
30．如图 所示的电路中，电源电压和灯泡电阻都保持不变，闭合开关 S，滑动变阻器的滑片 P 由中点向右移动时，下列判断正确的是
A．电压表和电流表的示数都增大，电路总功率变大
B．电压表和电流表的示数都减小，电路总功率变小
C．电流表示数增大，电压表示数变大，灯泡变亮
D．电流表示数变小，电压表示数不变，灯泡亮度不变
二、填空题（每空1分，共10题，20分）
31．如图所示，电路中先后接入一节和两节干电池时，会看到：接入两节干电池时小灯泡更亮些。看到这个现象，对我们有什么启示呢？________。一个用电器工作时，要求电源电压是6V。如果用铅蓄电池做电源，需要______节串联起来。
32．某元件(阻值不变)标有“6 V 6 W”字样，它正常工作的电流是________A，它的电阻R是________Ω。将该元件与灯L接入电路中，如图甲所示。通过灯L的电流随电压变化的图像如图乙所示，电流表量程为“0~0.6 A”，电压表量程为“0~3 V”，闭合开关，在保证电路各元件都安全的情况下，灯L消耗的最大电功率可达到________W。
33．如图所示是小林家的电能表，家中同时使用的用电器的总功率不能超过_____W。小林家11月底电能表读数如图甲所示，12月底电能表读数如图乙所示，则小林家12月份用电_____度，若家庭用电每度0.5元，那么12月份他家需交电费_____元。
34．在使用测电笔的几种做法中（如图所示），哪些做法是正确的是_______________。
35．如图所示，电源电压保持不变，电阻R1＝3R2，只闭合开关S1，电流表的示数为I1；闭合开关S1、S3，断开S2，此时电流表的示数______I1（选填“大于”、“小于”或“等于”）。若只闭合开关S2，断开S1、S3，电流表的示数为I2 ，则I1:I2=______，此时电压表测量的是_______两端的电压（选填“R1”、“R2”或“电源”）。
36．电磁波在真空中的传播速度约为___m/s；真空中，电磁波的频率越大，波长越___．
37．如图所示为一风力报警器内竖直放置的开关S，上端的风力探头通过中心滑杆可带动下端的金属片上下移动（摩擦不计），AA'、BB'是电路中的两组触点。当所测水平风速增大到一定程度后，下端的金属片可以从BB' 上移到AA'。请你再选择一些器材，设计一个风力报警器。
(1)选择的器材：______；
(2)画出报警器的电路图______；
(3)当风速较小时，______；
当风速增大到一定程度后，______。
38．如图所示的甲、乙、丙三个电路中，器材均完好，且连接紧密．处于通路状态的是_____图，处于断路状态的是_____图，处于短路状态的是_____图．
39．古人锻造铁器时将铁矿放入炼炉中加热，这是通过___的方式改变铁器的内能；冬天人们常搓手使手的温度升高，是通过__________的方式改变手的内能。 (选填“做功”或“热传递")
40．如图所示，在电磁铁的正上方用弹簧挂一条形磁铁．当开关闭合后，条形磁铁与电磁铁的相互作用为___（ 填“吸引”或“排斥”）．当滑片P从b端到a端的滑动过程中，弹簧的长度会变___（ 填“长”或“短”）
三、实验题（每空1分，共2题，15分）
41．小丽做测量小灯泡电功率的实验（小灯泡标有“2. 5V”字样，电阻约10Ω）。
（1）如图甲所示，电源为两节新干电池，小丽所接的实验电路存在连接错误，但只需改动一根导线，即可使电路连接正确。请你在应改动的导线上打“×”，并用笔画线代替导线画出正确的接法；
（______）
（2）实验过程中，当电压表示数为________V时，小灯泡达到额定功率，此时电流表的示数如图乙所示，则小灯泡的额定功率为________W；
（3）在某次调节中，滑动变阻器接入电路的阻值减小了ΔR1，小灯泡的阻值变化了ΔR2，则ΔR1_____________（>/（4）做完此实验后，小丽还想测量一只阻值约为数百欧的电阻的阻值，与其他同学讨论后，她通过增加一电阻箱R0（0～9999Ω 5A）、定值电阻（200Ω 2A）、单刀双掷开关等器材，设计出了A、B两种方案（如图丙）。在A、B两种方案中，方案__________可以让测量结果更准确，理由是_____。（电表为理想电表）
42．小宇同学在“探究串联电路电压规律”的实验时，得到“电源两端电压总大于各用电器两端电压之和”的结论，这与之前“电源两端电压等于各用电器两端电压之和”的猜想不符。小宇用图甲所示的电路继续进行探究：
(1)测量电源及灯泡两端电压，电压表接在AB两点，是为了测量灯___两端的电压，闭合开关，电压表的示数（如图乙所示）是____V；
(2)接着小宇直接将电压表接A点的接线改接到D点，闭合开关后，发现电压表_______；
(3)纠正错误后，小宇测出导线BC间的电压大约为0.05V。由此得知导线分压可能是造成结论与猜想不符的原因。为了能更明显地观察到导线分压的现象，应选择较__（选填“粗”或“细”）的导线，原因是在长度和材料相同时，__________电阻越大。
四、计算题（每题10分，共2题，20分）
43．如图甲所示，电源电压保持不变，小灯泡的额定电压为，闭合开关S后，当滑片P从的一端滑到另一端的过程中，小灯泡的关系图象如图乙所示。
(1)灯泡的额定功率；
(2)电路中最小总功率；
(3)求滑动变阻器的最大阻值。
44．如图所示，电源电压保持不变，R1=12Ω，滑动变阻器R2的最大阻值是72Ω，小灯泡L标“6V 3W”字样，忽略灯丝电阻随温度的变化，电流表的量程为0～3A，当开关S2、S3断开，S1闭合，小灯泡L恰好正常发光。求：
（1）电源电压U；
（2）当开关S1、S3断开，S2闭合，滑动变阻器R2置于中点时，小灯泡L的实际功率；
（3）当开关S1、S2、S3都闭合时，调动滑动变阻器的滑片P，在电流不超过电流表量程的情况下，滑动变阻器R2连入的最小电阻。
参考答案
一、选择题（每题1.5分，共30题，45分）
1、D
2、D
3、C
4、B
5、C
6、B
7、B
8、C
9、A
10、C
11、D
12、B
13、B
14、D
15、B
16、B
17、D
18、C
19、D
20、B
21、A
22、A
23、C
24、C
25、C
26、B
27、B
28、B
29、D
30、D
二、填空题（每空1分，共10题，20分）
31、两节干电池串联时提供的电压更高，电路中的电流更大 3
32、1 6 1
33、4400 135 67.5
34、甲、丙
35、等于 4:3 R2
36、3×108 ；短
37、电铃（或红灯）、绿灯、电池、导线 仅绿灯亮，电铃不响（或红灯不亮） 绿灯不亮，电铃响(或红灯亮)发出警报
38、丙 甲 乙
39、热传递 做功
40、排斥 变长
三、实验题（每空1分，共2题，15分）
41、 2.5 0.6 > 详见解析 B 详见解析
42、L1 1.7 指针反偏（或指针偏向0刻度线的左边） 细 橫截面积越小
四、计算题（每题10分，共2题，20分）
43、 (1) ；(2) ；(3)
44、（1）12V；（2）0.75W；（3）6Ω
