2023-2024学年黑龙江省伊春市铁力市第四中学九年级物理第一学期期末经典试题含答案

这是一份2023-2024学年黑龙江省伊春市铁力市第四中学九年级物理第一学期期末经典试题含答案，共10页。试卷主要包含了电焊利用电流的热效应熔化焊条等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、选择题（每题1分，共30题，30分）
1．如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均为图乙所示，则电阻R1和R2的功率之比为
A．4：1B．5：1C．1：4D．1：5
2．两个自由悬挂的带电轻质小球A、B，静止后如图所示，那么小球A一定带
A．正电荷B．负电荷
C．与小球B不同的电荷D．与小球B相同的电荷
3．小张从实验室找到四只电能表，其规格如下所示。她将四只相同的白炽灯分别与四只电能表相连并接入照明电路，则电能表转盘转得最快的是（ ）
A．220V 5A 50Hz 1200r/（kw•h）
B．220V 2A 50Hz 1800r/（kw•h）
C．220V 5A 50Hz 2500r/（kw•h）
D．220V 2A 50Hz 3600r/（kw•h）
4．对下列物理量的认识中，最接近实际的是
A．中学生的正常体温是41 ℃B．考试专用的中性笔长约10 dm
C．一节新干电池的电压为1.5 VD．家用电风扇的额定功率约2000 W
5．关于电流的热效应，下列说法不正确的是（ ）
A．电能转化为内能的现象叫做电流的热效应
B．热效应有危害，生活和生产中应防止电热
C．电流通过导体产生的热量与电流的大小有关
D．电流通过导体产生的热量与导体的电阻有关
6．下列事例中，改变物体内能的途径与其它三项不同的是（ ）
A．冬天搓手取暖
B．从滑梯滑下臀部发热
C．压缩空气棉花燃烧
D．给试管中的水加热
7．下列生活实例中，对图片描述正确的有
A．甲：不计阻力及能量损耗，网球刚击球拍到球拍形变最大过程中，网球机械能守恒

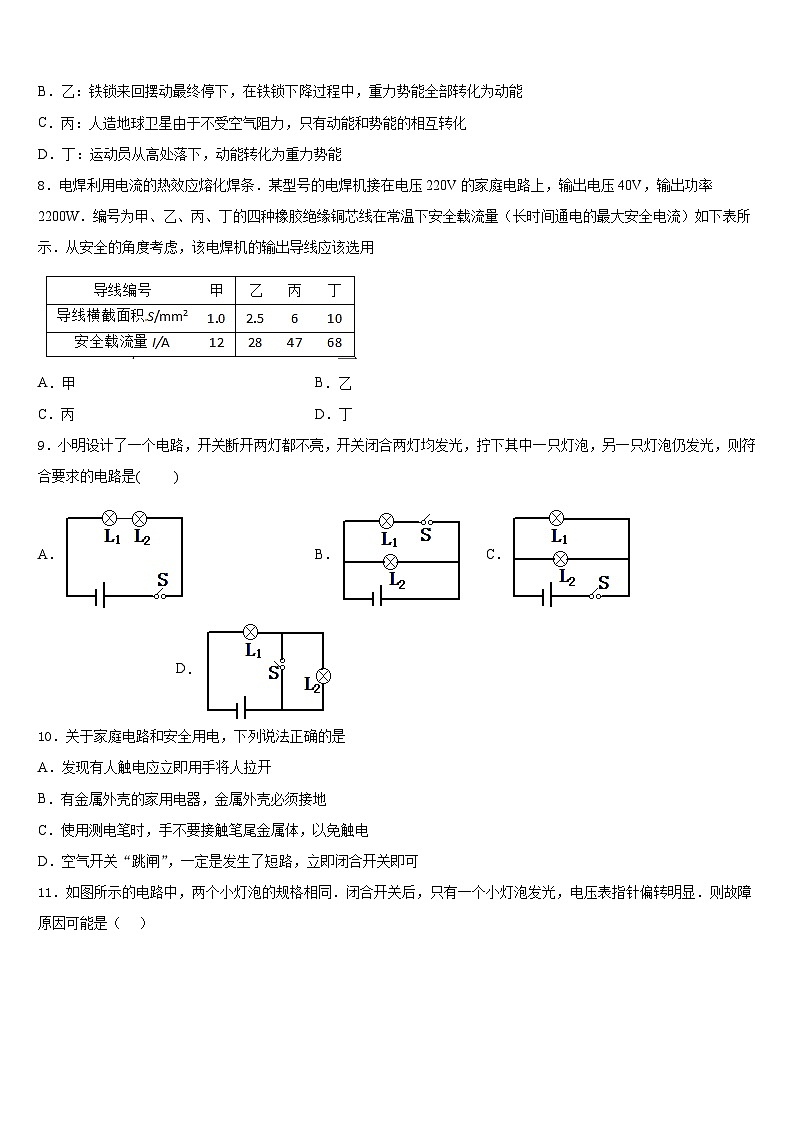

B．乙：铁锁来回摆动最终停下，在铁锁下降过程中，重力势能全部转化为动能
C．丙：人造地球卫星由于不受空气阻力，只有动能和势能的相互转化
D．丁：运动员从高处落下，动能转化为重力势能
8．电焊利用电流的热效应熔化焊条．某型号的电焊机接在电压220V的家庭电路上，输出电压40V，输出功率2200W．编号为甲、乙、丙、丁的四种橡胶绝缘铜芯线在常温下安全载流量（长时间通电的最大安全电流）如下表所示．从安全的角度考虑，该电焊机的输出导线应该选用

A．甲B．乙
C．丙D．丁
9．小明设计了一个电路，开关断开两灯都不亮，开关闭合两灯均发光，拧下其中一只灯泡，另一只灯泡仍发光，则符合要求的电路是( )
A．B．C．D．
10．关于家庭电路和安全用电，下列说法正确的是
A．发现有人触电应立即用手将人拉开
B．有金属外壳的家用电器，金属外壳必须接地
C．使用测电笔时，手不要接触笔尾金属体，以免触电
D．空气开关“跳闸”，一定是发生了短路，立即闭合开关即可
11．如图所示的电路中，两个小灯泡的规格相同．闭合开关后，只有一个小灯泡发光，电压表指针偏转明显．则故障原因可能是（ ）
A．短路B．断路C．短路D．断路
12．蹦极是许多年青人喜欢的一种极限运动，如图所示，运动员从高台A点跳下，到达B点时绳子刚好达到自由长度，C点是下落的最低点。下列关于运动员下落过程的描述中，不正确的是
A．下落过程中，运动员的动能先增大，后减小
B．运动员在B点处动能最大
C．运动员在C点处绳子的弹性势能最大
D．从B点下落到C点的过程中，绳子的弹性势能一直增大
二、填空题（每题5分，共4题，20分）
13．随着人们生活水平的不断提高，汽车走进了很多家庭。小汽车的发动机是汽油机，汽油机工作时，将机械能转化为内能的是__________冲程。小汽车用汽油作燃料，但用水作为发动机的冷却剂，这是因为水与汽油相比___________大的原因。
14．如图（a）所示的电路中，电源电压不变．闭合开关后．滑片由b端向a端移动过程中，电压表示数U与电流表示数I的关系如图（b），则电源电压U=______V，电阻R=____Ω，滑动变阻器的最大阻值是_______Ω．
15．屠呦呦是我国迄今为止唯一获得诺贝尔医学奖的女科学家，她的团队曾用水煎的方法从青蒿中提取青蒿素，实验曾失败了l90次，于是屠呦呦提出采用低沸点的溶剂并用热水对其进行加热，假设该溶剂的比热容是2200J/（kg·℃），3 kg这种溶剂升温10℃需要吸收______J的热量，用热水对溶剂加热是因为水的比热容比一般液体的要______（选填“大”或者“小”）。
16．某同学观察到他家里的电能表如图所示。他家同时工作的用电器的总功率不能超过_____W；该同学观察到当他家里只有一台电热水器工作时，这个电能表上的转盘在4min内转过了300转，则这台热水器的实际功率是_____kW。
三、实验题（共12分）
17．（4分）根据“探究杠杆平衡的条件”实验要求，完成下列各小题；
（1）某同学在调节杠杆水平位置平衡前，杠杆静止时的位置如图甲所示，此时杠杆_______（选填“是”或“不是”）处于平衡状态；
（2）在已经调节好平衡的杠杆上挂上钩码，所处的状态如图乙所示，此时他应移动________（选填“平衡螺母”或“钩码”），使杠杆在水平位置平衡，实验中他改变钩码的个数及位置，进行了多次测量，其目的是_____________________；
（3）如图丙所示，为寻找杠杆的平衡条件，也可以在已经调节好平衡的杠杆上A点悬挂2个钩码，用弹簧测力计竖直向上拉杠杆，该拉力可以作用在_______点（从“B”、“C”两个位置中选择满足要求的位置）；
（4）在分析实验误差时，某同学整理了以下四个因素，其中不能带来实验误差的是______
A．铁架台自身重力较大
B．钩码磨损程度不同
C．悬挂钩码的绳索有重力
D．杠杆与转轴之间有摩擦
18．（4分）小组同学用如图的电路和下表中的金属丝探究“导体的电阻跟哪些因素有关”。
(1)为了探究电阻与长度的关系，应选择编号为_____的两根金属丝，先后接入、间，通过观察_____来比较金属丝电阻的大小。
(2)选择编号为3、4的两根金属丝，先后接入、间，发现接入3号金属丝时灯泡的亮度比接人4号时的更暗，说明4号金属丝的阻值更_____（填“大”或“小”），这一实验表明：在其它条件相同时，_____，电阻越大。
(3)选择编号为1、2的两根金属丝，先后接入、间，观察到两次灯泡亮度差别不大，无法进行比较，有同学建议用电流表代替小灯泡进行实验，这一做法是错误的，请简析原因_____。
19．（4分）用定值电阻探究“电压不变时，通过导体的电流与导体电阻的关系”实验时，电路图如图甲所示，电源电压保持不变，R为定值电阻，
(1)请用笔画线代替导线，将图乙中的电路按图甲连接完整（要求导线不交叉，滑片向右滑动时，滑动变阻器连入电路的电阻增大，电压表、电流表使用小量程）______；
(2)连接电路时开关应该处于______状态，实验前滑动变阻器的滑片应位于______（选填“A” 或“B”）端。滑动变阻器的作用除了保护电路外，还起到了调整定值电阻______的作用；
(3)电路连接正确后，闭合开关，发现电压表有示数但电流表无示数，此时出现的故障可能是______（选填字母）；
A．滑动变阻器短路 B．电流表断路 C．电阻R短路 D．电阻R断路
(4)排除故障后，实验中所用电阻的阻值分别为5Ω、10Ω、20Ω，电源电压为6V，分别接入三个定值电阻，调节滑动变阻器的滑片，记录数据，得到了如图所示图像。由图像可以得出结论：在电压一定时，通过导体的电流与导体的电阻成______（选填“正”或“反”）比；
(5)上述实验中：
①用5Ω的电阻做完实验后，保持滑动变阻器滑片的位置不变。接着把R换为10Ω的电阻接入电路，闭合开关，应向______（选填“A”或“B”）端移动滑片，直至电压表示数为______V时，读出电流表的示数；
②紧接着又把R换为20Ω的电阻接入电路，闭合开关，无论怎样移动滑片，电压表都不能达到所控制的电压值，为完成整个实验，应该选取滑动变阻器______（选填字母）；
A．“50Ω 1.0A” B．“30Ω 1.0A” C．“20Ω 1.0A”
(6)另一实验小组利用图乙装置，将定值电阻R换成额定电压为2.5V，灯丝电阻约为10Ω小灯泡，进行“测量小灯泡的电功率”实验，此时电源电压6V不变。使用满足实验要求的滑动变阻器。改变滑动变阻器的阻值，多次测量，并绘制了通过小灯泡的电流随其两端电压变化的关系图象，如下图所示，则小灯泡的额定功率为______W。本小组同学们在对测量数据的记录和处理时，设计了下面的表格，你认为这张表格的设计是______选填“正确”或“错误”） 的。原因是灯丝的电阻随温度的升高而______（选填“增大”、“减小”或“不变”）。
四、作图题（共16分）
20．（8分）请在如图中，根据通电螺线管的磁感线方向，标出小磁针的N极，并在括号内标出电源的正极。
（________）
21．（8分）画出下图中正在加速下落的雨滴受力的示意图．
（______）
五、计算题（共22分）
22．（10分）如图所示是好学的小华同学买到的3个外观完全相同的小灯泡和1个可调电压的电源。小灯泡L1标有“6V 6W”的字样，小灯泡L2、L3都标有“6V 12W”的字样；
（1）将L2和L3串联接在可调电源上，调节电源电压使L2两端的电压为6V，求电路总功率；
（2）将L1和L3并联接在可调电源上，调节电源电压使电源的电压为6V，求电路总功率；
（3）将L3单独接在可调电源上，调节电源电压使电源电压为18V，求此时L3的实际功率。（假设小灯泡的电阻不变）
23．（12分）已知天然气的热值为3.8×107J/m3，水的比热容为4.2×103J/（kg·℃）．求：
（1）完全燃烧1.4×10-2m3天然气放出多少热量?
（2）若某天然气灶的效率为60%，则这些天然气可将质量为3.8kg，初温为25℃的水加热到多少℃?（当地的大气压强为1标准大气压）
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、D
3、D
4、C
5、B
6、D
7、C
8、D
9、C
10、B
11、A
12、B
二、填空题（每题5分，共4题，20分）
13、压缩 比热容
14、6 10 50
15、6.6×104J 大
16、8800 1.5
三、实验题（共12分）
17、是 钩码 寻找普遍规律 B A
18、3、5 灯泡亮度 小 横截面积越小 电流过大，烧坏电流表
19、 断开 B 两端电压和电流 D 反 B 2 A 0.5W 错误 增大
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)24W；(2)18W；(3)0W
23、（1）5.32×105J；（2）45℃
编号
材料
长度/
横截面积/
1
铜丝
0.5
0.1
2
铁丝
0.5
0.1
3
镍铬合金丝
0.5
0.1
4
镍铬合金丝
0.5
0.2
5
镍铬合金丝
1.0
0.1
次数
U/V
I/A
P/W
平均值P/W
1
2
3
