2023-2024学年河北省邢台市英华集团初中部九年级物理第一学期期末经典试题含答案

这是一份2023-2024学年河北省邢台市英华集团初中部九年级物理第一学期期末经典试题含答案，共9页。试卷主要包含了考生必须保证答题卡的整洁，据中央人民广播电台报道等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．一台四冲程汽油机的飞轮转速为，那么该汽油机每秒完成做功冲程的个数是（ ）
A．20个B．40个C．60个D．120个
2．两个定值电阻R1和R2，阻值分别为10Ω和20Ω，允许通过的电流分别为1 A和0.5 A，将它们串联在电路中，下列说法中正确的是（ ）
A．加在它们两端的电压最大值为20V
B．通过电路的电流最大值为1A
C．通过电路的电流最大值为0.5A
D．他们的总功率最大值是15W
3．有两盏灯，甲灯上标有“36V 60W”的字样，乙灯上标有“220V60W"的字样，当它们均正常发光时
A．甲灯比乙灯更亮 B．乙灯比甲灯更亮
C．两盏灯一样亮 D．无法确定哪盏灯更亮
4．在图1所示电路中，开关S闭合时，电流表A1与电流表A的示数如图2甲、乙所示，则电流表A2示数为（ ）
A．1.1AB．0.5AC．0.1 AD．无法确定

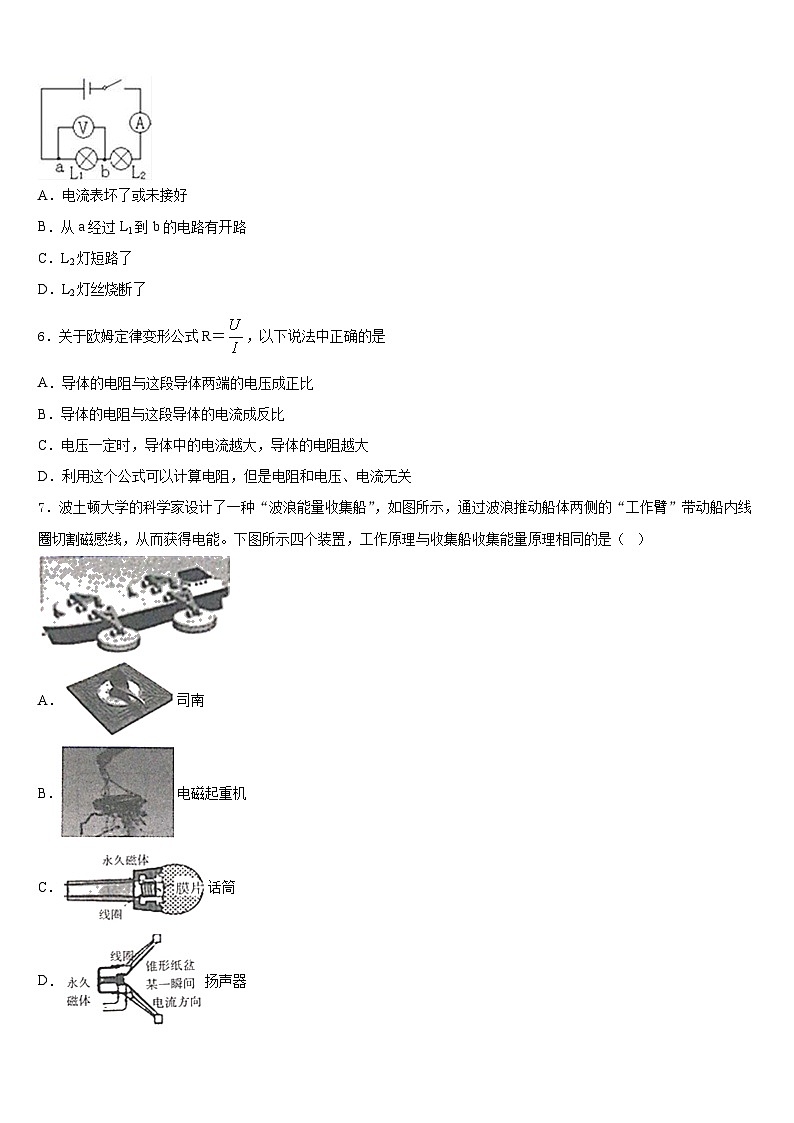

5．如图所示，闭合开关，两个灯泡都不亮，电流表指针几乎不动，而电压表指针却有明显偏转，该电路故障可能是
A．电流表坏了或未接好
B．从a经过L1到b的电路有开路
C．L2灯短路了
D．L2灯丝烧断了
6．关于欧姆定律变形公式R＝，以下说法中正确的是
A．导体的电阻与这段导体两端的电压成正比
B．导体的电阻与这段导体的电流成反比
C．电压一定时，导体中的电流越大，导体的电阻越大
D．利用这个公式可以计算电阻，但是电阻和电压、电流无关
7．波土顿大学的科学家设计了一种“波浪能量收集船”，如图所示，通过波浪推动船体两侧的“工作臂”带动船内线圈切割磁感线，从而获得电能。下图所示四个装置，工作原理与收集船收集能量原理相同的是（ ）
A．司南
B．电磁起重机
C．话筒
D．扬声器
8．目前我国整个金沙江上已经修建了多座水力发电站，利用当地特殊的地形地势，每年的发电量可以相当于两个三峡，而乌东德水电站建设完成之后，每年的发电量也能达到近100亿千瓦时!“千瓦时”是下列哪个物理量的单位( )
A．电能B．电功率C．电压D．电流
9．据中央人民广播电台报道：我国科学家在南海发现了一种俗称“可燃冰”的冰块状天然气水合物，能源总量可达全国石油总量一半，燃烧1m3的可燃冰释放的能量与164m3天然气相当。由上文可以判断，“可燃冰”具有较大的（ ）
A．热量B．比热容C．热值D．内能
10．下面是小明同学的“物理学习笔记”中的摘录，其中不正确的是（ ）
A．做功和热传递在改变物体的内能上是等效的
B．分子间相互作用的引力和斥力是同时存在的
C．温度越高的物体含有的热量越多
D．蒸发在任何温度下都发生，沸腾只在沸点时才发生
11．如图1，电源电压恒定，R0为定值电阻，R为热敏电阻。改变环境温度，定值电阻R0两端的电压U0随温度t变化的关系如图2，则下列关于电路消耗的总功率P随温度t变化的关系图像，正确的是（ ）
A．B．C．D．
12．带电体之间的静电力是通过电场产生的。如图所示，两个相距一定距离的带同种电荷的物体A和B，可以这样分析A带电体所受的静电力：A处于B激发的电场中，就受到了由B指向A的作用力。关于B带电体受到的静电力，下列分析正确的是
A．B处于A激发的电场中，就受到了由A指向B的作用力
B．B处于A激发的电场中，A对B的作用力大于B对A的作用力
C．A处于B激发的电场中，就对B产生了由B指向A的作用力
D．A处于自身激发的电场中，就对B产生了由B指向A的作用力
二、填空题（每题5分，共4题，20分）
13．如图所示，一台电脑上有多个USB接口，外接电脑设备如打印机、键盘、鼠标、音箱等都可以通过任意一个USB接口与电脑连接工作，根据你的判断，USB接口之间是_____（选填“串联”或“并联”）的．在电脑工作时可以通过USB接口连接一个小风扇帮助电脑散热，小风扇工作时，是把电能转化成_____能．
14．在家庭电路中，电冰箱、洗衣机等用电器的电源插座都用三孔插座．为了安全，三脚插头的接地脚应与用电器的________相连．如果电路出现故障，电工师傅一般会用试电笔进行检查，如图电路出现故障，甲、乙两种使用方法中，正确的是________．
15．如图所示，电阻R1的阻值为10Ω，闭合开关S，电流表A1的示数为0.3A，电流表A的示数为0.5A，则10s内电流通过R1所做的功为_________J，电阻R2消耗的功率为_______W。
16．如图甲所示,电源电压保持不变.定值电阻 R 的阻值为 1Ω，闭合开关 S，滑动变阻器的滑片 P 从 b 点滑到 a 点的过程中，两电压表示数随电流表示数变化的图象如图乙所示，则电源电压为______V；滑片滑动过程中，电路的最大总功率为______W.
三、实验题（共12分）
17．（4分）小东进行“探究电流与电阻关系的实验”时，设计了如图所示的实验电路图。其中电源电压恒定6V保持不变，滑动变阻器规格为“5Ω 1.5A”。
(1)小东在实验过程中应改变的自变量是_____，控制不变的量是___________；
(2)小东将实验数据记录在如下表格中。小文看了数据之后，经过分析发现有一组数据存在明显错误。请你指出错误的数据为当定值电阻R=_________Ω时的那组，原因是_______。
18．（4分）如图1所示是“探究不同物质吸热升温现象”的实验装置，小华将初温相等的液体A和液体B分别装在相同的烧杯中，用相同的电加热器加热并不断搅拌，每隔0.5min测量一次温度，数据记录在下表中。
（1）实验中应选用________相同（选填“质量”、“体积”）的液体A和液体B；使用相同的电加热器，是为了保证相同时间内液体A和液体B________相同；
（2）液体A的温度随时间变化的图像如图2所示，开始部分并不是直线，导致此现象的原因可能为________（只要答出一种原因即可）；
（3）从表中的第2min后的数据可以得到：
①选用的液体A和液体B，它们吸收相同的热量后升高的温度是________（选填“相同”或“不同”）的；
②进一步分析可得，两种液体的比热容之比cA∶cB=________；
（4）若北方供暖需要选择热媒介，在两种液体中________（选填“A”或“B”）更合适。
19．（4分）如图所示是伏安法测小灯泡电阻的实物图。
（1）请用笔画线代替导线连接实物元件。连线不交叉。
（______）
（2）闭合开关前，变阻器的滑片应放在________端，当闭合开关滑片向右移动时，电压表的示数_______，电流表示数_______。(填“变大”“变小”“不变”)
（3）该实验的原理是__________，本实验不能把多次测得灯泡的电阻求平均值，是因为灯丝的电阻随着温度的升高而_______；如果把灯泡换成定值电阻来做实验，则一定要多次测量结果求平均值，这是为了减小_________。
四、作图题（共16分）
20．（8分）投影仪灯泡功率很大，所以需要风扇散热，使用后，应先关闭灯泡L，再关闭风扇M；请用笔画线表示导线在如图中把电路连接完整，要求实现：先断开开关S1，灯泡熄灭，风扇继续转动，再断开开关S2，风扇才停止转动：若只闭合开关S1，灯泡不亮．
21．（8分）试根据如图所示的电池极性和螺线管的N，S极，画出螺线管的绕法。
（______）
五、计算题（共22分）
22．（10分）用发光二极管制成的LED灯具有发光效率高、使用寿命长等优点，如图甲所示是一个定值电阻R和一个LED灯的电流与其两端电压关系的图像，请你综合应用所学知识解答下列问题：
(1)R的阻值是多少Ω？
(2)如图乙所示，将LED灯与R串联在电路中，若R中的电流为0.01A，则LED灯的功率为多少W？
(3)如图乙所示，将LED灯与R串联在电路中，若R中的电流为0.01A，则定值电阻R在10s内产生的热量是多少J？
23．（12分）某品牌电饭锅，其铭牌及内部电路如下图下表所示，R1和R2是定值电阻。S是一个温度控制开关。当水温升高到一定温度时，它会自动切换，使电饭锅从加热状态转为保温状态。(不考虑R1和R2的阻值受温度变化的影响)求：
(1)用你学过的物理知识推理说明：开关S闭合时，电饭锅是处于加热状态还是保温状态？(写出必要的推导过程)
(2)R1的阻值；
(3)保温状态时，通过R1的电流I1；
(4)R2的阻值。
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、C
3、C
4、A
5、B
6、D
7、C
8、A
9、C
10、C
11、A
12、A
二、填空题（每题5分，共4题，20分）
13、并联 机械
14、金属外壳 甲
15、9 0.6
16、15 45
三、实验题（共12分）
17、电阻 定值电阻两端的电压 40 没有控制电阻两端的电压不变
18、质量 吸收的热量 烧杯会吸收热量 不同的 B
19、 左 变大 变大 增大 误差
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)50Ω；(2)0.02W；(3)0.05J
23、 (1)加热状态；(2)；(3)；(4)
R/Ω
5
10
15
20
25
40
I/A
1.00
0.50
0.33
0.25
0.2
0.14
加热时间/min
0
0.5
1.0
1.5
2.0
2.5
3.0
3.5
4.0
温度/℃
液体A
20.0
20.3
20.7
21.5
23.0
25.0
27.0
29.0
31.0
液体B
20.0
20.2
20.5
21.0
22.0
23.0
24.0
25.0
26.0
额定电压
220V
频率
50HZ
加热功率
1000W
保温功率
48.4W
